Vue Éclatée ST 4672 CFLB Version 2011

Vue Éclatée ST 4672 CFLB Version 2011

Retrouvez les pièces détachées, références et repères disponibles pour ST 4672 CFLB Version 2011.

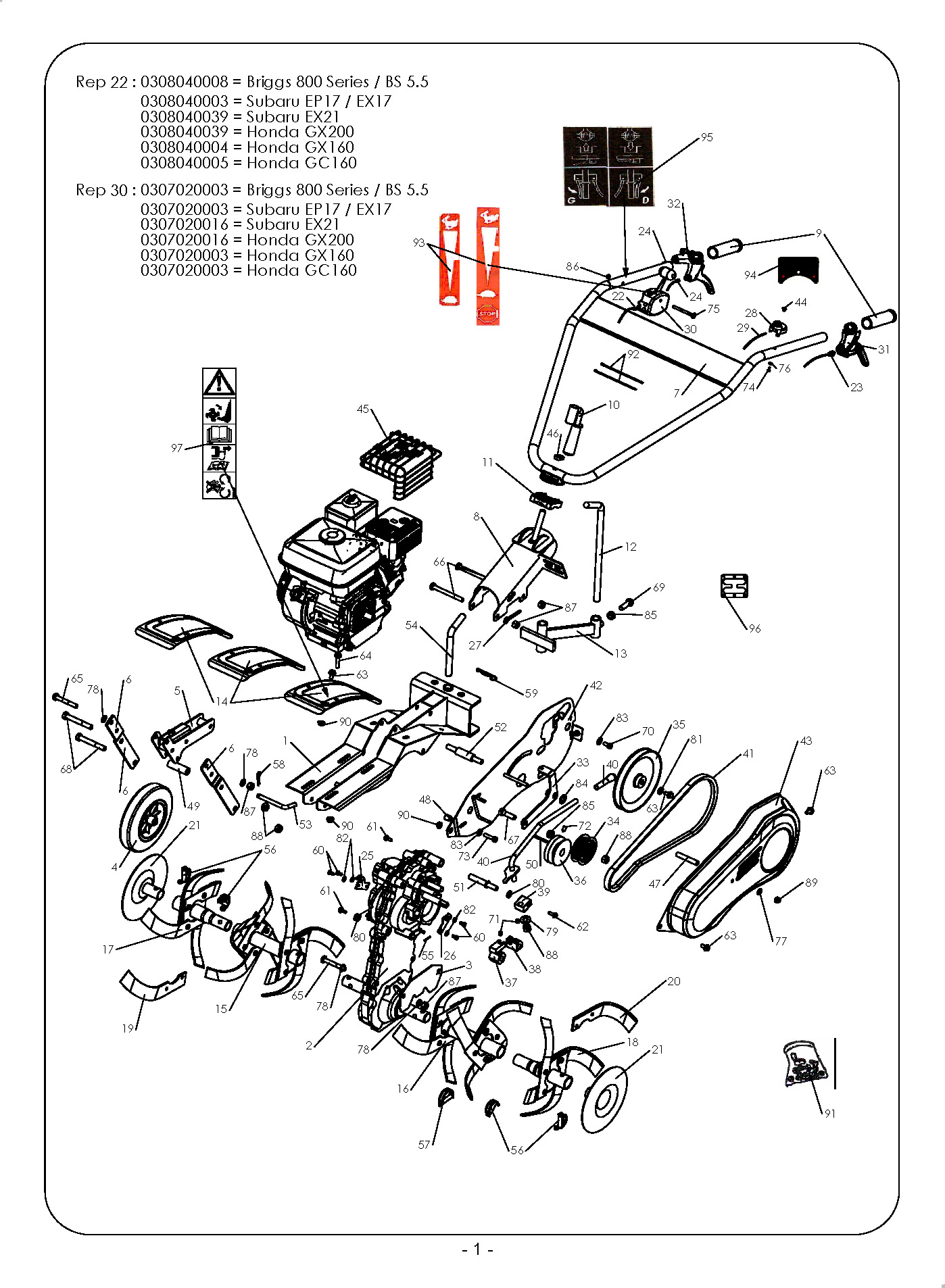

Vue éclatée ST 4672 CFLB Version 2011

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 3502020603 Chassis Nous contacter Voir la pièce
2 0306040010 TRANSMISSION CPLTE Disponible Voir la pièce
3 0304000202 TOLE PROTECTION Nous contacter Voir la pièce
4 0309000013 ROUE Disponible Voir la pièce
5 3502020318 SUPPORT DE ROUE Nous contacter Voir la pièce
6 3502020323 TOLE SUPPORT DE ROUE Disponible Voir la pièce
6 3502020323 TOLE SUPPORT DE ROUE Disponible Voir la pièce
6 3502020323 TOLE SUPPORT DE ROUE Disponible Voir la pièce
7 3502020717 Guidon Disponible Voir la pièce
8 3502022309 Potence Nous contacter Voir la pièce
9 0341000037 Poignée Disponible Voir la pièce
10 0300801401 POIGNEE SERRAGE Disponible Voir la pièce
11 0303000007 PIECE INTERMEDIAIRE Disponible Voir la pièce
12 3502010320 BEQUILLE Disponible Voir la pièce
13 3502010319 CORPS DE BEQUILLE Disponible Voir la pièce
14 3502010601 AILE PROTECTION Nous contacter Voir la pièce
15 0320010009 ETOILE DEPART DOUBLE Nous contacter Voir la pièce
16 0320010010 ETOILE DEPART DOUBLE Disponible Voir la pièce
17 0320010011 ETOILE ADD DROITE Nous contacter Voir la pièce
18 0320010012 ETOILE ADD GAUCHE Disponible Voir la pièce
19 0001000029 COUTEAU DROIT Disponible Voir la pièce
20 0001000030 COUTEAU GAUCHE Disponible Voir la pièce
21 0320010002 DISQUE PROTEGE PLANTE Disponible Voir la pièce
21 0320010002 DISQUE PROTEGE PLANTE Disponible Voir la pièce
22 0308040039 Câble gaz ex 21 Disponible Voir la pièce
22 0308040039 Câble gaz ex 21 Disponible Voir la pièce
23 0308020057 CABLE Non reliée
24 0308100002 CABLE DECRABOTAGE Disponible Voir la pièce
24 0308100002 CABLE DECRABOTAGE Disponible Voir la pièce
25 3502020101 ATTACHE CABLE DROIT Nous contacter Voir la pièce
26 3502020102 ATTACHE CABLE GAUCHE Disponible Voir la pièce
27 0304000208 Accroche gaine Disponible Voir la pièce
28 0330012006 INTERRUPTEUR Disponible Voir la pièce
29 0330012005 Prolongateur arrêt moteur Nous contacter Voir la pièce
30 0307020016 MANETTE Non reliée
30 0307020016 MANETTE Non reliée
31 0307010034 Levier embr. Disponible Voir la pièce
32 0307010029 LEVIER DOUBLE Non reliée
33 3502020107 LEVIER D Nous contacter Voir la pièce
34 0306060023 POULIE Disponible Voir la pièce
35 0306060018 POULIE Disponible Voir la pièce
36 0306060022 POULIE Disponible Voir la pièce
37 3502020103 FOURCHETTE AVANT Nous contacter Voir la pièce
38 0302000013 FOURCHETTE AVANT Nous contacter Voir la pièce
39 0302010052 SUPPORT Nous contacter Voir la pièce
40 0341000040 POIGNEE Disponible Voir la pièce
40 0341000040 POIGNEE Disponible Voir la pièce
40 3502020307 LEVIER VITESSE Disponible Voir la pièce
40 3502020307 LEVIER VITESSE Disponible Voir la pièce
41 0306030047 Courroie Disponible Voir la pièce
42 3502020321 TOLE INTERIEURE Nous contacter Voir la pièce
43 3502021324 Capot Nous contacter Voir la pièce
44 0341000034 Obturateur Nous contacter Voir la pièce
45 0330032001 Grille échap. Nous contacter Voir la pièce
46 0302020037 ENTRETOISE Disponible Voir la pièce
47 0302020071 ENTRETOISE Nous contacter Voir la pièce
48 0302020028 Entretoise Disponible Voir la pièce
49 0302020070 Entretoise Disponible Voir la pièce
50 0301040001 CLAVETTE Nous contacter Voir la pièce
51 0302010089 AXE SUPPORT LEVIER VIT Nous contacter Voir la pièce
52 0302010090 AXE SUPPORT LEVIER EMB Nous contacter Voir la pièce
53 0302020052 BROCHE Nous contacter Voir la pièce
54 3502010205 BROCHE DE BEQUILLE Disponible Voir la pièce
55 0301000006 GOUPILLE Nous contacter Voir la pièce
56 0301010006 GOUPILLE AUTOMATIQUE Disponible Voir la pièce
56 0301010006 GOUPILLE AUTOMATIQUE Disponible Voir la pièce
57 0301010007 GOUPILLE AUTOMATIQUE Disponible Voir la pièce
58 0301030001 GOUPILLE BETA Disponible Voir la pièce
59 0301030002 GOUPILLE BETA Disponible Voir la pièce
60 0300010608 VIS Disponible Voir la pièce
60 0300010608 VIS Disponible Voir la pièce
61 0300010609 VIS EMBASE CRANTEE Disponible Voir la pièce
61 0300010609 VIS EMBASE CRANTEE Disponible Voir la pièce
62 0300010610 VIS Disponible Voir la pièce
63 0300010815 VIS Disponible Voir la pièce
63 0300010815 VIS Disponible Voir la pièce
63 0300010815 VIS Disponible Voir la pièce
63 0300010815 VIS Disponible Voir la pièce
64 0300010817 VIS Disponible Voir la pièce
65 0300011011 VIS Nous contacter Voir la pièce
65 0300011011 VIS Nous contacter Voir la pièce
66 0300011018 Vis Nous contacter Voir la pièce
67 0300011203 VIS Nous contacter Voir la pièce
68 0300011213 Vis Disponible Voir la pièce
69 0300011208 Vis Disponible Voir la pièce
70 0300020801 VIS Non reliée
71 0300040803 Vis Disponible Voir la pièce
72 0300040801 VIS Disponible Voir la pièce
73 0300060502 Vis Disponible Voir la pièce
74 0300080301 Vis Disponible Voir la pièce
75 0300080606 VIS Nous contacter Voir la pièce
76 0300400301 RONDELLE Disponible Voir la pièce
77 0300400802 RONDELLE PLATE Nous contacter Voir la pièce
78 0300401003 RONDELLE PLATE Disponible Voir la pièce
78 0300401003 RONDELLE PLATE Disponible Voir la pièce
78 0300401003 RONDELLE PLATE Disponible Voir la pièce
78 0300401003 RONDELLE PLATE Disponible Voir la pièce
79 0300401201 RONDELLE PLATE Nous contacter Voir la pièce
80 0300410602 RONDELLE Disponible Voir la pièce
80 0300410602 RONDELLE Disponible Voir la pièce
81 0300410901 RONDELLE Disponible Voir la pièce
82 0300430601 RONDELLE Disponible Voir la pièce
82 0300430601 RONDELLE Disponible Voir la pièce
83 0300430801 RONDELLE Nous contacter Voir la pièce
83 0300430801 RONDELLE Nous contacter Voir la pièce
84 0300461201 RONDELLE STARLOCK Disponible Voir la pièce
85 0300201202 ECROU Disponible Voir la pièce
85 0300201202 ECROU Disponible Voir la pièce
86 0300210602 ECROU Non reliée
87 0300211001 ECROU Disponible Voir la pièce
87 0300211001 ECROU Disponible Voir la pièce
87 0300211001 ECROU Disponible Voir la pièce
88 0300211201 ECROU FREIN Nous contacter Voir la pièce
88 0300211201 ECROU FREIN Nous contacter Voir la pièce
88 0300211201 ECROU FREIN Nous contacter Voir la pièce
89 0300220801 ECROU Disponible Voir la pièce
90 0300260801 ECROU Nous contacter Voir la pièce
90 0300260801 ECROU Nous contacter Voir la pièce
90 0300260801 ECROU Nous contacter Voir la pièce
91 0300000001 Pochette visserie Nous contacter Voir la pièce
92 0301060003 ATTACHE RILSAN Disponible Voir la pièce
93 0503000064 ETIQUETTE GAZ Non reliée
93 0503000065 ETIQUETTE GAZ LABOUR SANS STOP Non reliée
94 0503000031 AUTOCOLLANT MARCHE-ARRET Disponible Voir la pièce
95 0503000028 AUTOCOLLANT Non reliée
96 0503000063 Etiquette "vitesse" Nous contacter Voir la pièce
97 0503000036 Etiquette "Sécurité" Nous contacter Voir la pièce

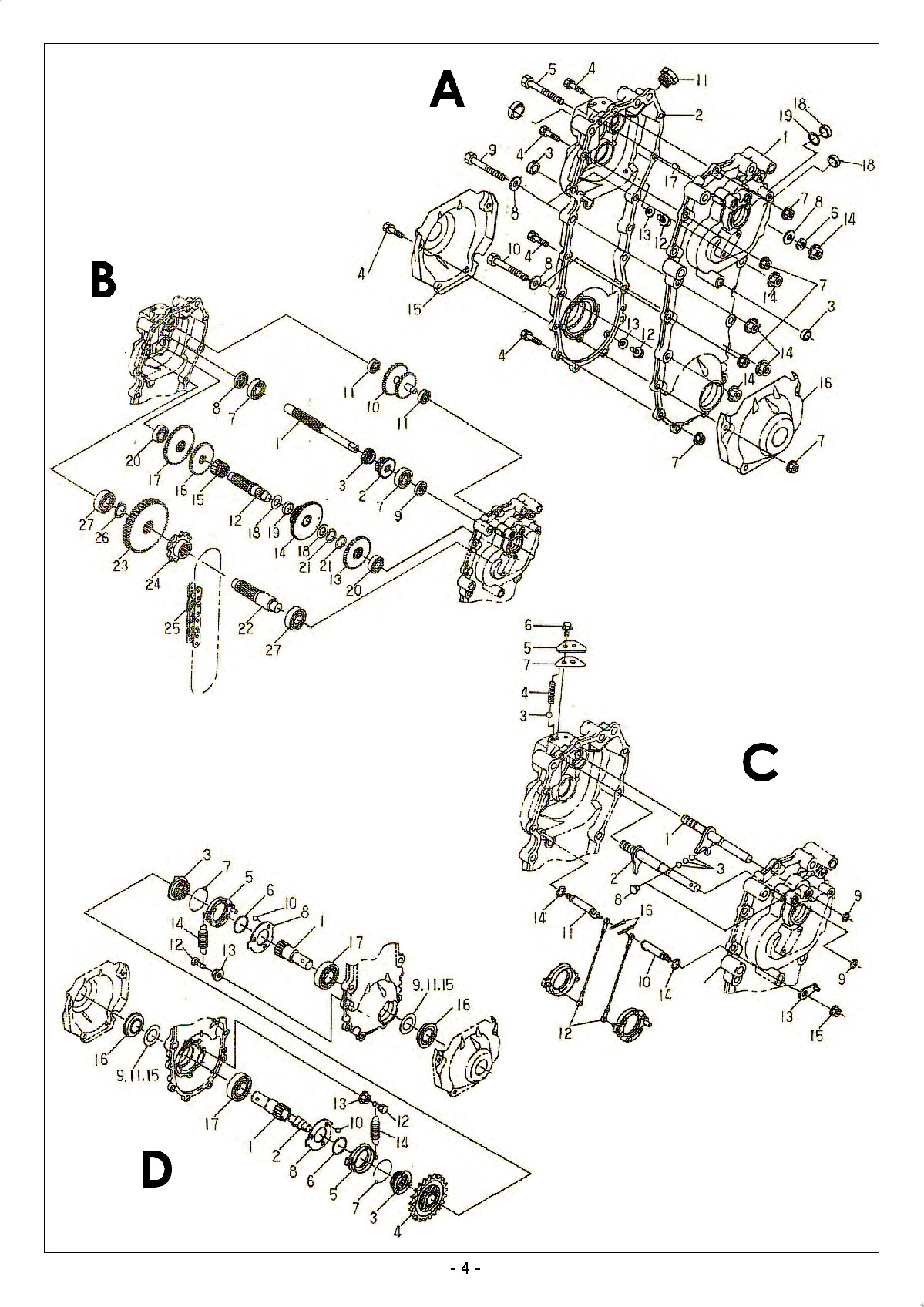

Vue éclatée ST 4672 CFLB Version 2011

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1A 0002010200 Carter gauche Non reliée
1B 0002010210 Arbre Non reliée
2A 0002010201 Carter droit Non reliée
2B 0002010211 Pignon 23 dts Non reliée
3B 0002010212 Pignon 16 dts Non reliée
4A 0300010807 VIS Nous contacter Voir la pièce
4A 0300010807 VIS Nous contacter Voir la pièce
4A 0300010807 VIS Nous contacter Voir la pièce
4A 0300010807 VIS Nous contacter Voir la pièce
4A 0300010807 VIS Nous contacter Voir la pièce
5A 0300011013 Vis Nous contacter Voir la pièce
6A 0300451001 RONDELLE Disponible Voir la pièce
7B 0002010213 Roulement Non reliée
7B 0002010213 Roulement Non reliée
7A 0300260801 ECROU Nous contacter Voir la pièce
7A 0300260801 ECROU Nous contacter Voir la pièce
7A 0300260801 ECROU Nous contacter Voir la pièce
7A 0300260801 ECROU Nous contacter Voir la pièce
8B 0002010214 Bouchon Non reliée
8A 0300401002 RONDELLE PLATE Disponible Voir la pièce
8A 0300401002 RONDELLE PLATE Disponible Voir la pièce
9B 0002010215 Joint Non reliée
9A 0300011019 Vis Non reliée
10B 0002010216 Arbre Non reliée
10A 0300011020 Vis Nous contacter Voir la pièce
11A 0002010202 Bouchon d Non reliée
11B 0002010217 Roulement Nous contacter Voir la pièce
11B 0002010217 Roulement Nous contacter Voir la pièce
12A 0002010203 Bouchon vidange Nous contacter Voir la pièce
12A 0002010203 Bouchon vidange Nous contacter Voir la pièce
12B 0002010218 Arbre Non reliée
13A 0002010204 Rondelle Disponible Voir la pièce
13A 0002010204 Rondelle Disponible Voir la pièce
13B 0002010219 Pignon 41 dts Non reliée
14B 0002010220 Pignon double Non reliée
14A 0300261001 ECROU Disponible Voir la pièce
14A 0300261001 ECROU Disponible Voir la pièce
14A 0300261001 ECROU Disponible Voir la pièce
14A 0300261001 ECROU Disponible Voir la pièce
15A 0002010205 Tôle droite Non reliée
15B 0002010221 Pignon 16 dts Non reliée
16A 0002010206 Tôle gauche Non reliée
16B 0002010222 Pignon 43 dts Non reliée
17A 0002010207 Goupille Non reliée
17B 0002010223 Pignon 48 dts Non reliée
18A 0002010208 Bouchon Non reliée
18A 0002010208 Bouchon Non reliée
18B 0002010224 Rondelle Non reliée
18B 0002010224 Rondelle Non reliée
19A 0002010209 Circlips Non reliée
19B 0002010225 Bague Non reliée
20B 0002010226 Roulement Nous contacter Voir la pièce
20B 0002010226 Roulement Nous contacter Voir la pièce
21B 0002010227 Circlips Nous contacter Voir la pièce
21B 0002010227 Circlips Nous contacter Voir la pièce
22B 0002010228 Arbre Non reliée
23B 0002010229 Pignon 47 dts Non reliée
24B 0002010230 Pignon 10 dts Non reliée
25B 0002010231 Chaine Non reliée
26B 0002010232 Circlips Non reliée
27B 0002010233 Roulement Non reliée
27B 0002010233 Roulement Non reliée
Vue éclatée ST 4672 CFLB Version 2011

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 0320040003 Brabant 1/2 tour 6" Non reliée
2 0302030064 Moyeux fixes Non reliée
2 0302030064 Moyeux fixes Non reliée
3 0309000007 Roue gauche Non reliée
4 0309000008 Roue droite Non reliée
5 0303000003 Masse de roue Non reliée
5 0303000003 Masse de roue Non reliée
6 3502020325 Support contre poids Nous contacter Voir la pièce
7 0303000002 Contre poids Nous contacter Voir la pièce
8 0300011008 VIS Disponible Voir la pièce
9 0300011402 Vis Non reliée
9 0300011402 Vis Non reliée
10 0300011404 Vis Non reliée
10 0300011404 Vis Non reliée
11 0300201401 Ecrou Non reliée
11 0300201401 Ecrou Non reliée
12 0002080001 Goupille Non reliée
12 0002080001 Goupille Non reliée
13 0301030002 GOUPILLE BETA Disponible Voir la pièce
13 0301030002 GOUPILLE BETA Disponible Voir la pièce
Vue éclatée ST 4672 CFLB Version 2011

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 0002070008 Corps de charrue Non reliée
2 0002070014 Versoir droit Non reliée
3 0002070015 Versoir gauche Non reliée
4 0002070002 Soc droit Non reliée
5 0002070003 Soc gauche Non reliée
6 0002070004 Aileron rallonge droit Non reliée
7 0002070005 Aileron rallonge gauche Non reliée
8 0002070009 Attelage Non reliée
9 0002070010 Pièce d Non reliée
9 0002070010 Pièce d Non reliée
10 0002070011 Entretoise inférieure Non reliée
11 0002070012 Entretoise supérieure Non reliée
12 0002070007 Levier de réglage Non reliée
13 0002070006 Pédale de verrouillage Non reliée
14 0002070013 Pièce de verrouillage Non reliée
14 0002070013 Pièce de verrouillage Non reliée
15 0002070001 Ressort Non reliée
16 0301020002 GOUPILLE Nous contacter Voir la pièce
17 0300200802 ECROU Disponible Voir la pièce
17 0300200802 ECROU Disponible Voir la pièce
18 0002070018 Ecrou Non reliée
18 0002070018 Ecrou Non reliée
19 0300201202 ECROU Disponible Voir la pièce
19 0300201202 ECROU Disponible Voir la pièce
20 0002070020 Ecrou Non reliée
20 0002070020 Ecrou Non reliée
21 0300010833 VIS Disponible Voir la pièce
22 0002070016 Vis Non reliée
23 0300011207 VIS Disponible Voir la pièce
24 0300011209 VIS Disponible Voir la pièce
25 0002070021 Vis Non reliée
26 0002070017 Vis Disponible Voir la pièce
26 0002070017 Vis Disponible Voir la pièce
27 0300400802 RONDELLE PLATE Nous contacter Voir la pièce
28 0300401201 RONDELLE PLATE Nous contacter Voir la pièce
29 0002070025 Rondelle Non reliée
30 0300451201 Rondelle Nous contacter Voir la pièce
31 0002070022 Rondelle Non reliée
32 0002070019 Rondelle Non reliée
32 0002070019 Rondelle Non reliée
Vue éclatée ST 4672 CFLB Version 2011

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 8102100305 Moyeu de roue 400x8 et 500x10 Nous contacter Voir la pièce
1 8102100305 Moyeu de roue 400x8 et 500x10 Nous contacter Voir la pièce
1 8102100307 Moyeu de roue 500x10 fixe Nous contacter Voir la pièce
1 8102100307 Moyeu de roue 500x10 fixe Nous contacter Voir la pièce
2 8102100302 Pièce de liaison Nous contacter Voir la pièce
3 8102100306 Tringle 400x8 et 500x10 3/4 Nous contacter Voir la pièce
3 8102100308 Tringle 500x10 fixe Nous contacter Voir la pièce
4 3002000106 Broche Disponible Voir la pièce
4 3002000106 Broche Disponible Voir la pièce
4 3002000106 Broche Disponible Voir la pièce
5 8102100301 Lame niveleuse Nous contacter Voir la pièce
6 8102100304 Règle sup. de maintien Nous contacter Voir la pièce
7 8102100303 Règle inf. de maintien Nous contacter Voir la pièce
8 0341000117 Bande caoutchouc Non reliée
9 0304000323 Patin Non reliée
10 0302020170 Entretoise 400x8 et 500x10 3/4 Non reliée
10 0302020170 Entretoise 400x8 et 500x10 3/4 Non reliée
10 0302020172 Entretoise 500x10 fixe Non reliée
10 0302020172 Entretoise 500x10 fixe Non reliée
10 0302020174 Entretoise 400x8 et 500x10 3/4 Non reliée
10 0302020174 Entretoise 400x8 et 500x10 3/4 Non reliée
11 0302020171 Entretoise 500x10 3/4 Non reliée
12 0302020168 Entretoise Non reliée
13 0302020167 Butée roue 400x8 Non reliée
13 0302020173 Butée roue 500x10 fixe Non reliée
14 0301030005 Goupille Disponible Voir la pièce
14 0301030005 Goupille Disponible Voir la pièce
14 0301030005 Goupille Disponible Voir la pièce
15 0300400802 RONDELLE PLATE Nous contacter Voir la pièce
15 0300400802 RONDELLE PLATE Nous contacter Voir la pièce
15 0300400802 RONDELLE PLATE Nous contacter Voir la pièce
16 0300211001 ECROU Disponible Voir la pièce
17 0300210802 ECROU FREIN BORGNE Nous contacter Voir la pièce
17 0300210802 ECROU FREIN BORGNE Nous contacter Voir la pièce
17 0300210802 ECROU FREIN BORGNE Nous contacter Voir la pièce
17 0300210802 ECROU FREIN BORGNE Nous contacter Voir la pièce
18 0300050804 Vis Non reliée
19 0300011021 Vis 400x8 Non reliée
19 0300011035 Vis 500x10 Non reliée
20 0300010844 Vis Disponible Voir la pièce
21 0300010837 VIS Nous contacter Voir la pièce
22 0300010816 VIS Non reliée
23 0002010646 Graisseur Non reliée
23 0002010646 Graisseur Non reliée
100 8002010302 Moyeu Nous contacter Voir la pièce
101 0309000024 Roue gauche Nous contacter Voir la pièce
102 0309000023 Roue droite Nous contacter Voir la pièce
103 0301010014 GOUPILLE CLIPS Nous contacter Voir la pièce
104 0300401201 RONDELLE PLATE Nous contacter Voir la pièce
104 0300401201 RONDELLE PLATE Nous contacter Voir la pièce
104 0300401201 RONDELLE PLATE Nous contacter Voir la pièce
104 0300401201 RONDELLE PLATE Nous contacter Voir la pièce
104 0300401201 RONDELLE PLATE Nous contacter Voir la pièce
104 0300401201 RONDELLE PLATE Nous contacter Voir la pièce
105 0300211201 ECROU FREIN Nous contacter Voir la pièce
105 0300211201 ECROU FREIN Nous contacter Voir la pièce
106 0300011212 Vis Non reliée
106 0300011212 Vis Non reliée
200 0303000021 Masse de roue Nous contacter Voir la pièce
200 0303000021 Masse de roue Nous contacter Voir la pièce
201 0303000002 Contre poids Nous contacter Voir la pièce
202 0300451201 Rondelle Nous contacter Voir la pièce
202 0300451201 Rondelle Nous contacter Voir la pièce
203 0300401201 RONDELLE PLATE Nous contacter Voir la pièce
203 0300401201 RONDELLE PLATE Nous contacter Voir la pièce
204 0300211201 ECROU FREIN Nous contacter Voir la pièce
204 0300211201 ECROU FREIN Nous contacter Voir la pièce
205 0300011201 Vis Disponible Voir la pièce
205 0300011201 Vis Disponible Voir la pièce
206 0300011008 VIS Disponible Voir la pièce
Vue éclatée ST 4672 CFLB Version 2011

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
300 0309000008 Roue droite Non reliée
301 0309000007 Roue gauche Non reliée
302 0302030017 Moyeux différentiels Disponible Voir la pièce
302 0302030017 Moyeux différentiels Disponible Voir la pièce
303 0301030002 GOUPILLE BETA Disponible Voir la pièce
303 0301030002 GOUPILLE BETA Disponible Voir la pièce
304 0300201401 Ecrou Non reliée
305 0300011402 Vis Non reliée
305 0300011402 Vis Non reliée
306 0002080001 Goupille Non reliée
306 0002080001 Goupille Non reliée
400 0303000003 Masse de roue Non reliée
400 0303000003 Masse de roue Non reliée
401 0303000002 Contre poids Nous contacter Voir la pièce
402 0300211401 Ecrou Non reliée
403 0300011404 Vis Non reliée
403 0300011404 Vis Non reliée
404 0300011008 VIS Disponible Voir la pièce
500 3502020325 Support contre poids Nous contacter Voir la pièce
501 0309000008 Roue droite Non reliée
502 0309000007 Roue gauche Non reliée
503 0303000003 Masse de roue Non reliée
503 0303000003 Masse de roue Non reliée
504 0303000002 Contre poids Nous contacter Voir la pièce
505 0302030064 Moyeux fixes Non reliée
505 0302030064 Moyeux fixes Non reliée
506 0301030002 GOUPILLE BETA Disponible Voir la pièce
506 0301030002 GOUPILLE BETA Disponible Voir la pièce
507 0300211401 Ecrou Non reliée
507 0300211401 Ecrou Non reliée
508 0300201401 Ecrou Non reliée
509 0300011404 Vis Non reliée
509 0300011404 Vis Non reliée
510 0300011402 Vis Non reliée
510 0300011402 Vis Non reliée
511 0300011008 VIS Disponible Voir la pièce
512 0002080001 Goupille Non reliée
512 0002080001 Goupille Non reliée
chevron_right
