Vue Éclatée ST 4672 CF - CFLB

Vue Éclatée ST 4672 CF - CFLB

Retrouvez les pièces détachées, références et repères disponibles pour ST 4672 CF - CFLB.

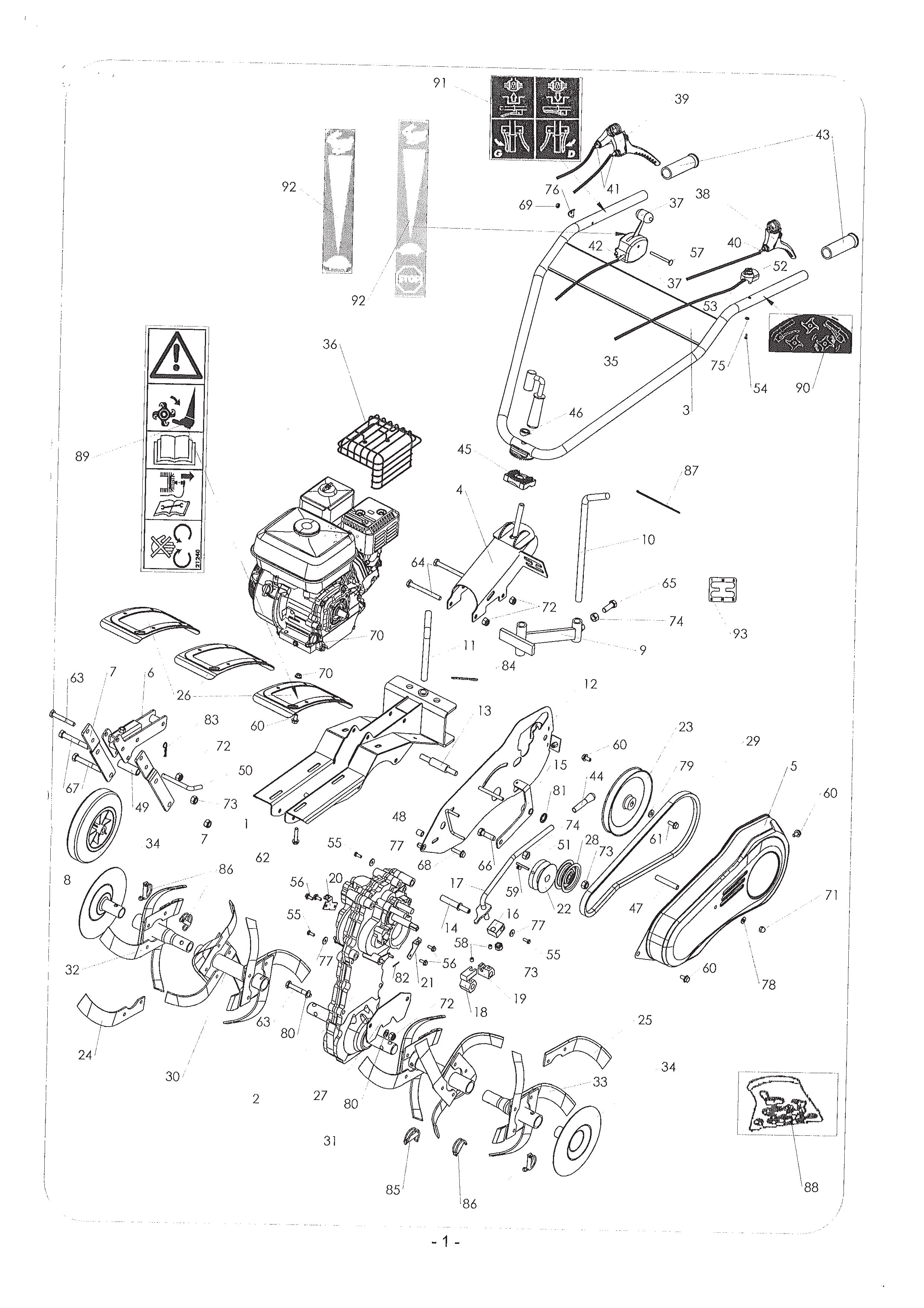

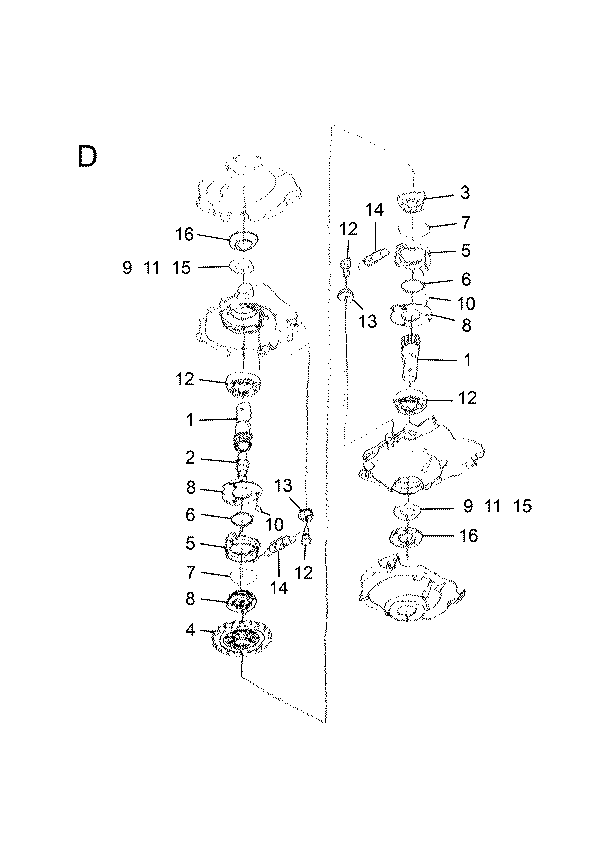

Vue éclatée ST 4672 CF - CFLB

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 70127086 Châssis gris 8120 Nous contacter Voir la pièce
1 70127088 Châssis gris 627 Nous contacter Voir la pièce
2 70126952 Transmission cplte Disponible Voir la pièce
3 70127090 Guidon noir Nous contacter Voir la pièce
3 70127156 Guidon gris Nous contacter Voir la pièce
4 70127092 Potence rouge Nous contacter Voir la pièce
4 70127094 Potence bleue Nous contacter Voir la pièce
5 70127096 Capot tôle rouge Nous contacter Voir la pièce
5 70127098 Capot tôle bleu Nous contacter Voir la pièce
6 70127100 Support roue noir Nous contacter Voir la pièce
7 70127102 Tôle support de roue Disponible Voir la pièce
7 70127102 Tôle support de roue Disponible Voir la pièce
8 70123072 Roue avant, diam axe 12mm Disponible Voir la pièce
9 70124796 Corps de béquille noir Disponible Voir la pièce
10 70124798 Tige de béquille noir Disponible Voir la pièce
11 70124802 Broche de béquille Disponible Voir la pièce
12 70127104 Tôle intérieure Nous contacter Voir la pièce
13 70127106 Axe support levier emb. Nous contacter Voir la pièce
14 70127108 Axe support levier vit. Nous contacter Voir la pièce
15 70127110 Levier d Nous contacter Voir la pièce
16 70127112 Support levier vitesse Nous contacter Voir la pièce
17 70127114 Levier vitesse Disponible Voir la pièce
18 70127116 Fourchette avant Nous contacter Voir la pièce
19 70127118 Fourchette arrière Nous contacter Voir la pièce
20 70127120 Attache câble droit Nous contacter Voir la pièce
21 70127122 Attache câble gauche Nous contacter Voir la pièce
22 70127124 Poulie moteur Disponible Voir la pièce
23 70127126 Poulie transmission Disponible Voir la pièce
24 70125966 Couteau droit lab hélicoïdale Disponible Voir la pièce
25 70125968 Couteau gauche lab hélicoïdale Disponible Voir la pièce
26 70124782 Aile protection Disponible Voir la pièce
26 70127128 Tôle protection rouge Disponible Voir la pièce
27 70127130 Tôle protection trans. Nous contacter Voir la pièce
28 70127132 Galet d Disponible Voir la pièce
29 70127134 Courroie Disponible Voir la pièce
30 70125878 Étoile dep 325 lab30 dr Nous contacter Voir la pièce
31 70125880 Étoile dep 325 lab30 gau+55 Disponible Voir la pièce
32 70123536 Étoile add droite 4452c Nous contacter Voir la pièce
33 70123534 Étoile add gauche 4452c Disponible Voir la pièce
34 70126880 Disque protégé plantes Disponible Voir la pièce
34 70126880 Disque protégé plantes Disponible Voir la pièce
35 70123198 Poignée serrage guidon Disponible Voir la pièce
36 70126202 Grille d Disponible Voir la pièce
36 70127136 Grille d Nous contacter Voir la pièce
37 70127138 Manette gaz qs Nous contacter Voir la pièce
37 70127138 Manette gaz qs Nous contacter Voir la pièce
38 70124824 Levier embrayage Disponible Voir la pièce
39 70127140 Levier double Disponible Voir la pièce
40 70126956 Câble embrayage. Disponible Voir la pièce
41 70127142 Câble déclabottage Disponible Voir la pièce
42 70127144 Câble gaz Disponible Voir la pièce
43 70124940 Poignée caoutchouc Disponible Voir la pièce
44 70125552 Embout caoutchouc Disponible Voir la pièce
45 70124772 Pièce intermédiaire du guidon Disponible Voir la pièce
46 70123194 Entretoise du guidon Disponible Voir la pièce
47 70127146 Entretoise Nous contacter Voir la pièce
48 70187896 Entretoise Disponible Voir la pièce
49 70127148 Entretoise Disponible Voir la pièce
50 70126170 Broche de roue de transport Disponible Voir la pièce
51 70123138 Clavette arbre Disponible Voir la pièce
52 70123630 Interrupteur avec faisceau Disponible Voir la pièce
53 70127150 Prolongateur arrêt moteur Nous contacter Voir la pièce
54 70127152 Vis Disponible Voir la pièce
55 70127154 Vis Nous contacter Voir la pièce
55 70127154 Vis Nous contacter Voir la pièce
55 70127154 Vis Nous contacter Voir la pièce
56 70123164 Vis h embase crantée Disponible Voir la pièce
56 70123164 Vis h embase crantée Disponible Voir la pièce
57 70127158 Vis Nous contacter Voir la pièce
58 70127160 Vis Disponible Voir la pièce
59 70123162 Vis st hc poulie mot. Disponible Voir la pièce
60 70123166 Voir 70402596 Disponible Voir la pièce
60 70123166 Voir 70402596 Disponible Voir la pièce
60 70123166 Voir 70402596 Disponible Voir la pièce
60 70123166 Voir 70402596 Disponible Voir la pièce
61 70166766 Vis hc Disponible Voir la pièce
62 70123168 Vis h embase crantée Disponible Voir la pièce
63 70125522 Voir 70131085 Disponible Voir la pièce
63 70125522 Voir 70131085 Disponible Voir la pièce
64 70127162 Vis Nous contacter Voir la pièce
65 70126220 Vis hm Nous contacter Voir la pièce
66 70127164 Vis Nous contacter Voir la pièce
67 70127166 Vis Disponible Voir la pièce
68 70127168 Vis Disponible Voir la pièce
69 70123114 Écrou nylstop Disponible Voir la pièce
70 70123124 Voir 70402592 Disponible Voir la pièce
70 70123124 Voir 70402592 Disponible Voir la pièce
71 70125534 Écrou borgne Disponible Voir la pièce
72 70123116 Écrou nylstop Disponible Voir la pièce
72 70123116 Écrou nylstop Disponible Voir la pièce
72 70123116 Écrou nylstop Disponible Voir la pièce
73 70123118 Écrou de frein Disponible Voir la pièce
73 70123118 Écrou de frein Disponible Voir la pièce
73 70123118 Écrou de frein Disponible Voir la pièce
74 70126206 Voir 80201200 Disponible Voir la pièce
74 70126206 Voir 80201200 Disponible Voir la pièce
75 70126260 Rondelle Disponible Voir la pièce
76 70123288 Rondelle Disponible Voir la pièce
77 70123286 Rondelle Disponible Voir la pièce
77 70123286 Rondelle Disponible Voir la pièce
77 70123286 Rondelle Disponible Voir la pièce
78 70123128 Rondelle Disponible Voir la pièce
79 70187920 Rondelle spéciale Disponible Voir la pièce
80 70123462 Rondelle Disponible Voir la pièce
80 70123462 Rondelle Disponible Voir la pièce
81 70187944 Rondelle starlock Disponible Voir la pièce
82 70127170 Goupille Nous contacter Voir la pièce
83 70126216 Goupille bêta Disponible Voir la pièce
84 70123310 Goupille bêta Disponible Voir la pièce
85 70125888 Goupille autom Disponible Voir la pièce
86 70125886 Goupille automatique Disponible Voir la pièce
86 70125886 Goupille automatique Disponible Voir la pièce
87 70166836 Collier serrage câble Disponible Voir la pièce
88 70127172 Pochette visserie Nous contacter Voir la pièce
89 70123648 Autocollant sécurité Disponible Voir la pièce
90 70123152 Autocollant embrayage. mécanique Disponible Voir la pièce
91 70123678 Autocollant déclabottage d et g Nous contacter Voir la pièce
92 70123150 Autocollant de gaz arrêt moteur Disponible Voir la pièce
92 70123150 Autocollant de gaz arrêt moteur Disponible Voir la pièce
92 70124086 Étiquette de gaz Disponible Voir la pièce
92 70124086 Étiquette de gaz Disponible Voir la pièce
93 70127174 Autocollant grille vitesse Nous contacter Voir la pièce

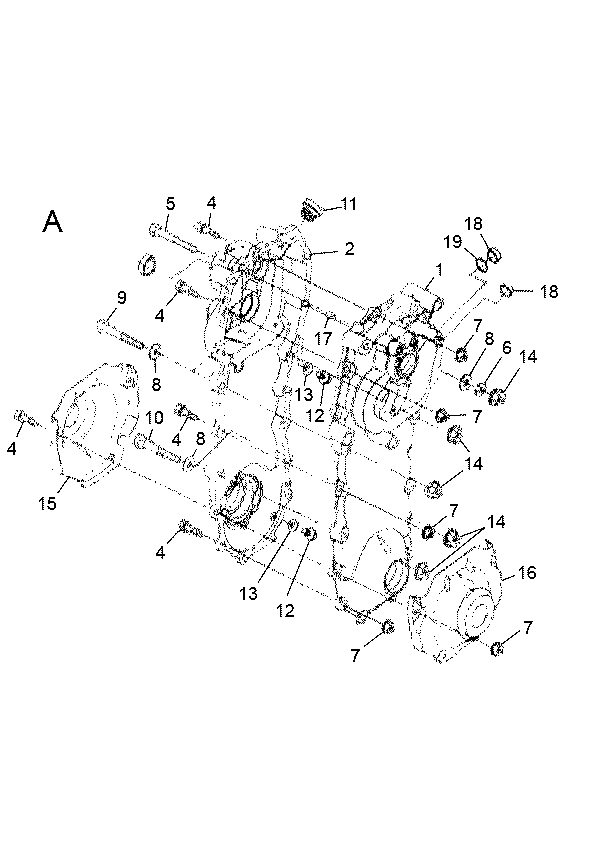

Vue éclatée ST 4672 CF - CFLB

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 2010200 Carter gauche Non reliée
2 2010201 Carter droit Non reliée
4 300010807 Vis h Nous contacter Voir la pièce
4 300010807 Vis h Nous contacter Voir la pièce
4 300010807 Vis h Nous contacter Voir la pièce
4 300010807 Vis h Nous contacter Voir la pièce
4 300010807 Vis h Nous contacter Voir la pièce
5 300011013 Vis Non reliée
6 300451001 Voir 70166880 Non reliée
7 300260801 ECROU Non reliée
7 300260801 ECROU Non reliée
7 300260801 ECROU Non reliée
7 300260801 ECROU Non reliée
7 300260801 ECROU Non reliée
8 300401002 RONDELLE PLATE Nous contacter Voir la pièce
8 300401002 RONDELLE PLATE Nous contacter Voir la pièce
8 300401002 RONDELLE PLATE Nous contacter Voir la pièce
9 300011019 Vis Non reliée
10 300011020 Vis Non reliée
11 2010202 Bouchon huile Non reliée
12 2010203 Bouchon de vidange Non reliée
12 2010203 Bouchon de vidange Non reliée
13 2010204 Rondelle d Non reliée
13 2010204 Rondelle d Non reliée
14 300261001 Écrou Non reliée
14 300261001 Écrou Non reliée
14 300261001 Écrou Non reliée
15 2010205 Tôle protection droite Non reliée
16 2010206 Tôle protection gauche Non reliée
17 2010207 Goupille Non reliée
18 2010208 Bouchon d Non reliée
18 2010208 Bouchon d Non reliée
19 2010209 Circlips d14 Non reliée

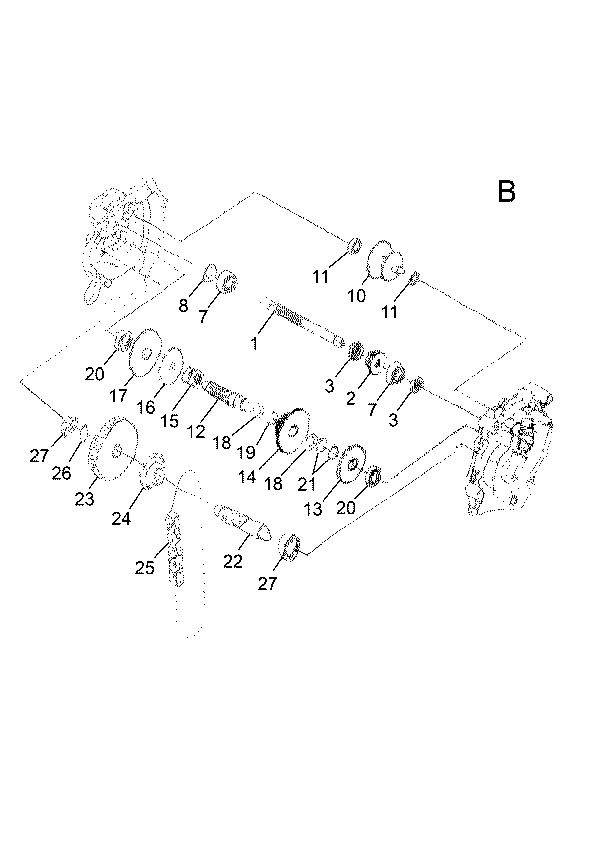

Vue éclatée ST 4672 CF - CFLB

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 2010210 Arbre 1 Non reliée
2 2010211 Pignon 23 dents Non reliée
3 2010212 Pignon 16 dents Non reliée
3 2010212 Pignon 16 dents Non reliée
7 2010213 Roulement 6303 Non reliée
7 2010213 Roulement 6303 Non reliée
8 2010214 Bouchon d Non reliée
10 2010216 Arbre 2 Non reliée
11 2010217 Roulement 6201 Non reliée
11 2010217 Roulement 6201 Non reliée
12 2010218 Arbre 3 Non reliée
13 2010219 Pignon 41 dents Non reliée
14 2010220 Pignon double 27-41 dents Non reliée
15 2010221 Pignon 16 dents Non reliée
16 2010222 Pignon 43 dents Non reliée
17 2010223 Pignon 48 dents Non reliée
18 2010224 Rondelle calage Non reliée
18 2010224 Rondelle calage Non reliée
19 2010225 Bague Non reliée
20 2010226 Roulement 6203 Non reliée
20 2010226 Roulement 6203 Non reliée
21 2010227 Circlips d22 Non reliée
22 2010228 Arbre 4 Non reliée
23 2010229 Pignon 47 dents Non reliée
24 2010230 Pignon chaîne 10 dents Non reliée
25 2010231 Chaîne Non reliée
26 2010232 Circlips d25 Non reliée
27 2010233 Roulement Non reliée
27 2010233 Roulement Non reliée

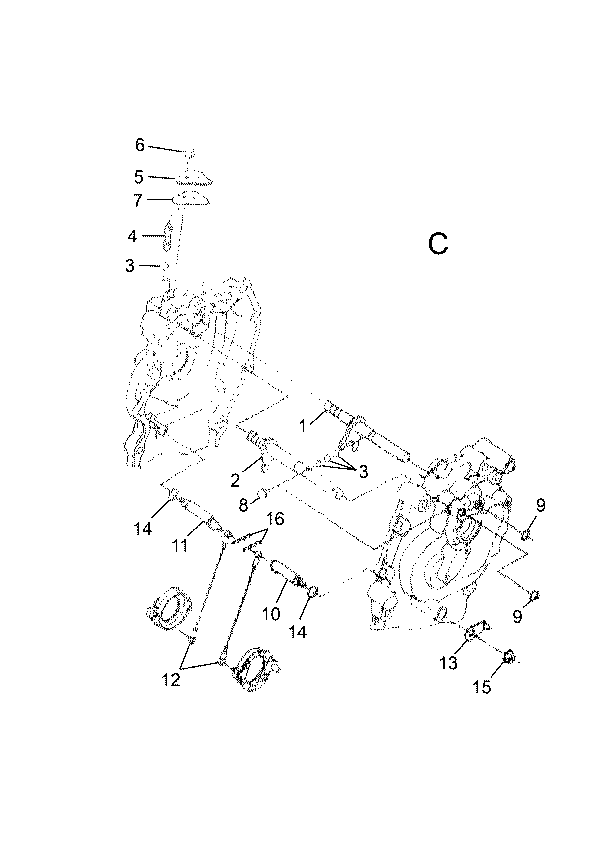

Vue éclatée ST 4672 CF - CFLB

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 2010234 Arbre int. gauche Non reliée
2 2010235 Arbre int. droit Non reliée
3 2010236 Bille Non reliée
3 2010236 Bille Non reliée
4 2010237 Ressort Non reliée
5 2010238 Plat fixation Non reliée
6 300010613 Vis Non reliée
7 2010239 Garniture d Disponible Voir la pièce
8 2010240 Bouchon Non reliée
9 2010241 Joint o-ring d14 Non reliée
9 2010241 Joint o-ring d14 Non reliée
10 2010242 Arbre gauche Non reliée
11 2010243 Arbre droit Non reliée
12 2010244 Câble Non reliée
13 2010245 Levier déclabottage Non reliée
14 2010246 Joint o-ring d10 Disponible Voir la pièce
14 2010246 Joint o-ring d10 Disponible Voir la pièce
15 300260801 ECROU Non reliée
16 2010247 Goupille d1,6x12 Non reliée

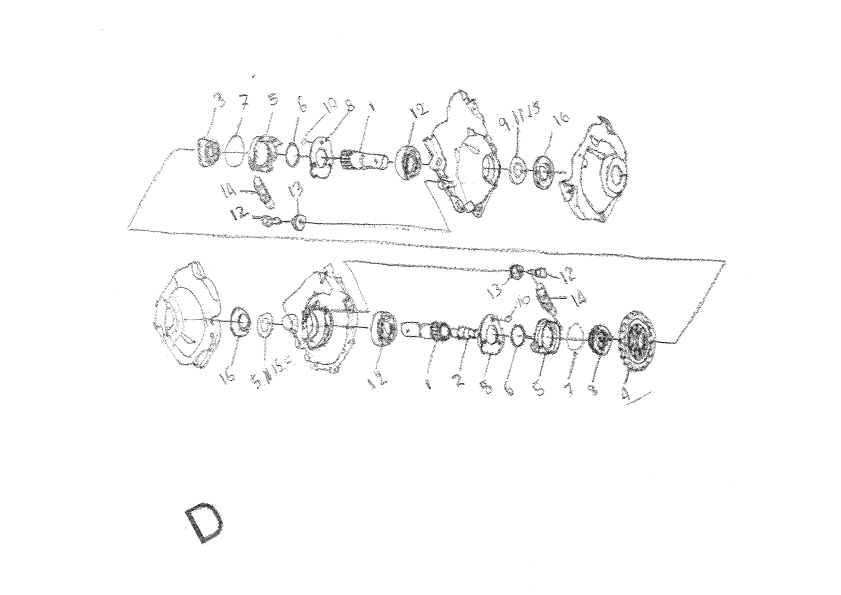

Vue éclatée ST 4672 CF - CFLB

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 2010248 Arbre sortie Non reliée
1 2010248 Arbre sortie Non reliée
2 2010249 Pion centrage Non reliée
3 2010250 Crabot Non reliée
4 2010251 Pignon chaine 21 dents Non reliée
5 2010252 Bague du crabot Non reliée
5 2010252 Bague du crabot Non reliée
6 2010253 Segment d Non reliée
6 2010253 Segment d Non reliée
7 2010254 Bille Non reliée
7 2010254 Bille Non reliée
8 2010255 Bague Non reliée
8 2010255 Bague Non reliée
8 2010255 Bague Non reliée
9 2010256 Rondelle calage Non reliée
9 2010256 Rondelle calage Non reliée
10 2010257 Bille Non reliée
10 2010257 Bille Non reliée
11 2010258 Rondelle calage Non reliée
11 2010258 Rondelle calage Non reliée
12 300010603 Vis h Non reliée
12 300010603 Vis h Non reliée
12 300010603 Vis h Non reliée
12 300010603 Vis h Non reliée
13 300260601 Voir 70582122 Non reliée
13 300260601 Voir 70582122 Non reliée
14 2010259 Ressort Non reliée
14 2010259 Ressort Non reliée
15 2010260 Rondelle calage Non reliée
15 2010260 Rondelle calage Non reliée
Vue éclatée ST 4672 CF - CFLB

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 2010248 Arbre sortie Non reliée
1 2010248 Arbre sortie Non reliée
2 2010249 Pion centrage Non reliée
3 2010250 Crabot Non reliée
4 2010251 Pignon chaine 21 dents Non reliée
5 2010252 Bague du crabot Non reliée
5 2010252 Bague du crabot Non reliée
5 2010252 Bague du crabot Non reliée
6 2010253 Segment d Non reliée
6 2010253 Segment d Non reliée
7 2010254 Bille Non reliée
7 2010254 Bille Non reliée
8 2010255 Bague Non reliée
8 2010255 Bague Non reliée
8 2010255 Bague Non reliée
9 2010256 Rondelle calage Non reliée
10 2010257 Bille Non reliée
10 2010257 Bille Non reliée
12 300010603 Vis h Non reliée
12 300010603 Vis h Non reliée
12 300010603 Vis h Non reliée
12 300010603 Vis h Non reliée
13 300260601 Voir 70582122 Non reliée
13 300260601 Voir 70582122 Non reliée
14 2010259 Ressort Non reliée
14 2010259 Ressort Non reliée
15 2010260 Rondelle calage Non reliée
Vue éclatée ST 4672 CF - CFLB

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 8102100305 Moyeu de roue 400x8 et 500x10 Nous contacter Voir la pièce
1 8102100305 Moyeu de roue 400x8 et 500x10 Nous contacter Voir la pièce
1 8102100307 Moyeu de roue 500x10 fixe Nous contacter Voir la pièce
1 8102100307 Moyeu de roue 500x10 fixe Nous contacter Voir la pièce
2 8102100302 Pièce de liaison Nous contacter Voir la pièce
3 8102100306 Tringle 400x8 et 500x10 3/4 Nous contacter Voir la pièce
3 8102100308 Tringle 500x10 fixe Nous contacter Voir la pièce
4 3002000106 Broche Disponible Voir la pièce
4 3002000106 Broche Disponible Voir la pièce
4 3002000106 Broche Disponible Voir la pièce
5 8102100301 Lame niveleuse Nous contacter Voir la pièce
6 8102100304 Règle sup. de maintien Nous contacter Voir la pièce
7 8102100303 Règle inf. de maintien Nous contacter Voir la pièce
8 0341000117 Bande caoutchouc Non reliée
9 0304000323 Patin Non reliée
10 0302020170 Entretoise 400x8 et 500x10 3/4 Non reliée
10 0302020170 Entretoise 400x8 et 500x10 3/4 Non reliée
10 0302020172 Entretoise 500x10 fixe Non reliée
10 0302020172 Entretoise 500x10 fixe Non reliée
10 0302020174 Entretoise 400x8 et 500x10 3/4 Non reliée
10 0302020174 Entretoise 400x8 et 500x10 3/4 Non reliée
11 0302020171 Entretoise 500x10 3/4 Non reliée
12 0302020168 Entretoise Non reliée
13 0302020167 Butée roue 400x8 Non reliée
13 0302020173 Butée roue 500x10 fixe Non reliée
14 0301030005 Goupille Disponible Voir la pièce
14 0301030005 Goupille Disponible Voir la pièce
14 0301030005 Goupille Disponible Voir la pièce
15 0300400802 RONDELLE PLATE Nous contacter Voir la pièce
15 0300400802 RONDELLE PLATE Nous contacter Voir la pièce
15 0300400802 RONDELLE PLATE Nous contacter Voir la pièce
16 0300211001 ECROU Disponible Voir la pièce
17 0300210802 ECROU FREIN BORGNE Nous contacter Voir la pièce
17 0300210802 ECROU FREIN BORGNE Nous contacter Voir la pièce
17 0300210802 ECROU FREIN BORGNE Nous contacter Voir la pièce
17 0300210802 ECROU FREIN BORGNE Nous contacter Voir la pièce
18 0300050804 Vis Non reliée
19 0300011021 Vis 400x8 Non reliée
19 0300011035 Vis 500x10 Non reliée
20 0300010844 Vis Disponible Voir la pièce
21 0300010837 VIS Nous contacter Voir la pièce
22 0300010816 VIS Non reliée
23 0002010646 Graisseur Non reliée
23 0002010646 Graisseur Non reliée
100 8002010302 Moyeu Nous contacter Voir la pièce
101 0309000024 Roue gauche Nous contacter Voir la pièce
102 0309000023 Roue droite Nous contacter Voir la pièce
103 0301010014 GOUPILLE CLIPS Nous contacter Voir la pièce
104 0300401201 RONDELLE PLATE Nous contacter Voir la pièce
104 0300401201 RONDELLE PLATE Nous contacter Voir la pièce
104 0300401201 RONDELLE PLATE Nous contacter Voir la pièce
104 0300401201 RONDELLE PLATE Nous contacter Voir la pièce
104 0300401201 RONDELLE PLATE Nous contacter Voir la pièce
104 0300401201 RONDELLE PLATE Nous contacter Voir la pièce
105 0300211201 ECROU FREIN Nous contacter Voir la pièce
105 0300211201 ECROU FREIN Nous contacter Voir la pièce
106 0300011212 Vis Non reliée
106 0300011212 Vis Non reliée
200 0303000021 Masse de roue Nous contacter Voir la pièce
200 0303000021 Masse de roue Nous contacter Voir la pièce
201 0303000002 Contre poids Nous contacter Voir la pièce
202 0300451201 Rondelle Nous contacter Voir la pièce
202 0300451201 Rondelle Nous contacter Voir la pièce
203 0300401201 RONDELLE PLATE Nous contacter Voir la pièce
203 0300401201 RONDELLE PLATE Nous contacter Voir la pièce
204 0300211201 ECROU FREIN Nous contacter Voir la pièce
204 0300211201 ECROU FREIN Nous contacter Voir la pièce
205 0300011201 Vis Disponible Voir la pièce
205 0300011201 Vis Disponible Voir la pièce
206 0300011008 VIS Disponible Voir la pièce
Vue éclatée ST 4672 CF - CFLB

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
300 0309000008 Roue droite Non reliée
301 0309000007 Roue gauche Non reliée
302 0302030017 Moyeux différentiels Disponible Voir la pièce
302 0302030017 Moyeux différentiels Disponible Voir la pièce
303 0301030002 GOUPILLE BETA Disponible Voir la pièce
303 0301030002 GOUPILLE BETA Disponible Voir la pièce
304 0300201401 Ecrou Non reliée
305 0300011402 Vis Non reliée
305 0300011402 Vis Non reliée
306 0002080001 Goupille Non reliée
306 0002080001 Goupille Non reliée
400 0303000003 Masse de roue Non reliée
400 0303000003 Masse de roue Non reliée
401 0303000002 Contre poids Nous contacter Voir la pièce
402 0300211401 Ecrou Non reliée
403 0300011404 Vis Non reliée
403 0300011404 Vis Non reliée
404 0300011008 VIS Disponible Voir la pièce
500 3502020325 Support contre poids Nous contacter Voir la pièce
501 0309000008 Roue droite Non reliée
502 0309000007 Roue gauche Non reliée
503 0303000003 Masse de roue Non reliée
503 0303000003 Masse de roue Non reliée
504 0303000002 Contre poids Nous contacter Voir la pièce
505 0302030064 Moyeux fixes Non reliée
505 0302030064 Moyeux fixes Non reliée
506 0301030002 GOUPILLE BETA Disponible Voir la pièce
506 0301030002 GOUPILLE BETA Disponible Voir la pièce
507 0300211401 Ecrou Non reliée
507 0300211401 Ecrou Non reliée
508 0300201401 Ecrou Non reliée
509 0300011404 Vis Non reliée
509 0300011404 Vis Non reliée
510 0300011402 Vis Non reliée
510 0300011402 Vis Non reliée
511 0300011008 VIS Disponible Voir la pièce
512 0002080001 Goupille Non reliée
512 0002080001 Goupille Non reliée
chevron_right
