Vue Éclatée MTL 85 R
Retrouvez les pièces détachées, références et repères disponibles pour MTL 85 R.

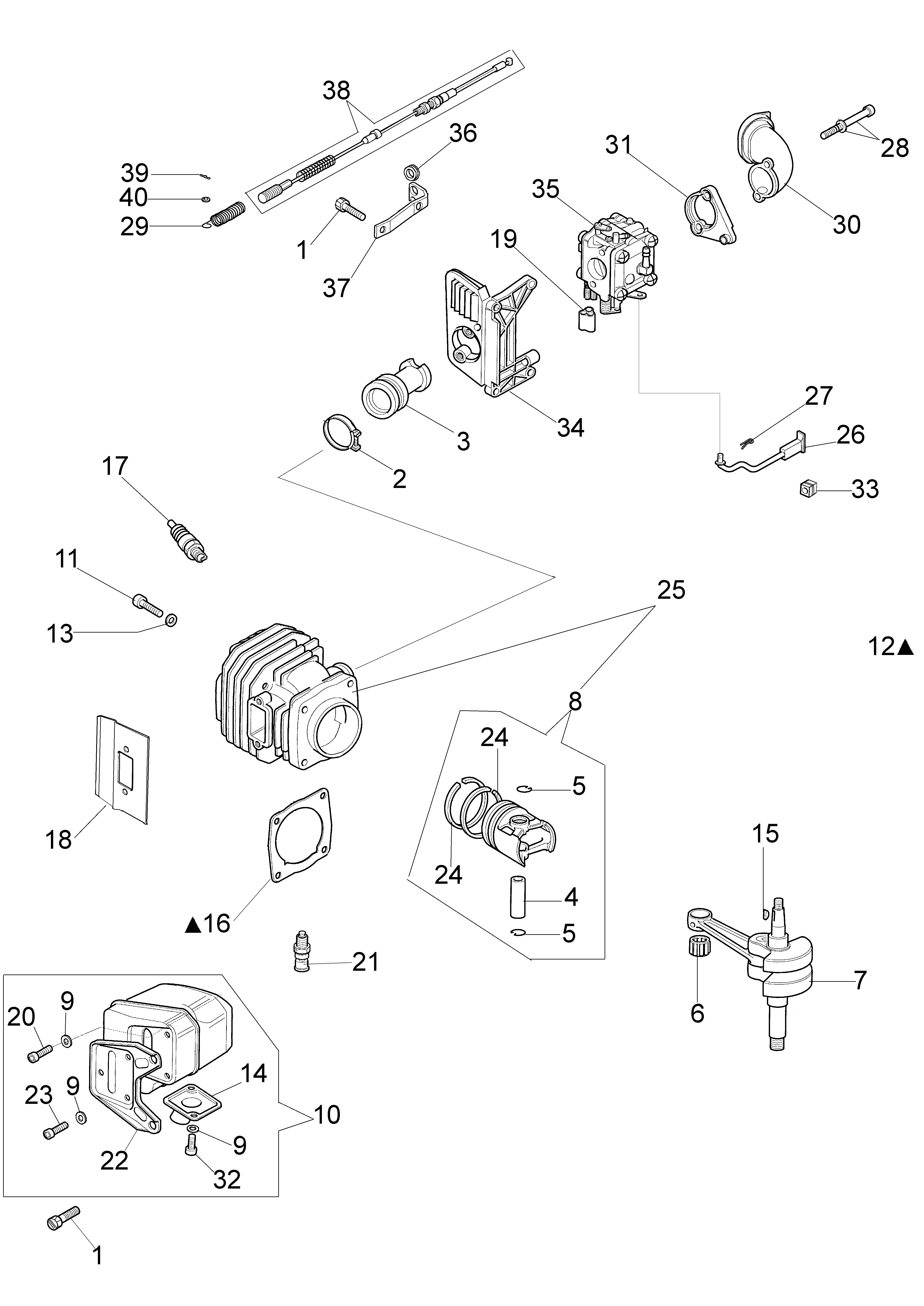

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 097000092AR | Vis | Disponible | Voir la pièce |
| 1 | 097000092AR | Vis | Disponible | Voir la pièce |
| 2 | 097000059A | Ressort | Disponible | Voir la pièce |
| 3 | 098000010R | Collecteur | Non reliée | |
| 4 | 094500007R | Axe piston | Disponible | Voir la pièce |
| 5 | 007201198R | Bague | Disponible | Voir la pièce |
| 5 | 007201198R | Bague | Disponible | Voir la pièce |
| 6 | 006000010 | Cage a aguilles | Non reliée | |
| 7 | 098000001R | Vilebrequin | Disponible | Voir la pièce |
| 8 | 098000312B | Piston complet Ø52 | Disponible | Voir la pièce |
| 9 | 3033074 | Rondelle | Disponible | Voir la pièce |
| 9 | 3033074 | Rondelle | Disponible | Voir la pièce |
| 9 | 3033074 | Rondelle | Disponible | Voir la pièce |
| 10 | 52010441A | Pot | Disponible | Voir la pièce |
| 11 | 005100906AR | Vis | Disponible | Voir la pièce |
| 12 | 097000215A | Kit joints | Disponible | Voir la pièce |
| 13 | 3833076R | Rondelle | Non reliée | |
| 14 | 53030029R | Deflecteur | Disponible | Voir la pièce |
| 15 | 094500028R | Clavette | Disponible | Voir la pièce |
| 16 | 52010458AR | Joint | Non reliée | |
| 17 | 3055101R | Bougie | Non reliée | |
| 18 | 097000094CR | Joint | Disponible | Voir la pièce |
| 19 | 097000323A | Guide vis | Disponible | Voir la pièce |
| 20 | 3801045R | Vis | Disponible | Voir la pièce |
| 21 | 50010215R | Decompresseur | Disponible | Voir la pièce |
| 22 | 097000342A | Couvercle | Disponible | Voir la pièce |
| 23 | 3801052R | Vis | Disponible | Voir la pièce |
| 24 | 098000004R | Segment Ø52 | Disponible | Voir la pièce |
| 24 | 098000004R | Segment Ø52 | Disponible | Voir la pièce |
| 25 | 50102012F | Cylindre complet | Non reliée | |
| 26 | 52010078AR | Levier starter | Disponible | Voir la pièce |
| 27 | 006000102R | Goupille | Disponible | Voir la pièce |
| 28 | 61052009BR | Vis | Disponible | Voir la pièce |
| 29 | 53030037 | Ressort | Disponible | Voir la pièce |
| 30 | 098000043 | Jeu de raccords | Disponible | Voir la pièce |
| 31 | 097000333R | Flasque | Non reliée | |
| 32 | 005100913B | Vis | Disponible | Voir la pièce |
| 33 | 097000057R | Passe-cable | Disponible | Voir la pièce |
| 34 | 097000280 | Support | Disponible | Voir la pièce |
| 35 | 53030049 | Kit carburateur WJ-72A | Disponible | Voir la pièce |
| 36 | 006000187 | Passe-cable | Disponible | Voir la pièce |
| 37 | 53030054 | Cable | Disponible | Voir la pièce |
| 38 | 53030019 | Cable accellerateur | Disponible | Voir la pièce |
| 39 | 004000059 | Goupille | Disponible | Voir la pièce |
| 40 | 3916003R | Rondelle | Disponible | Voir la pièce |

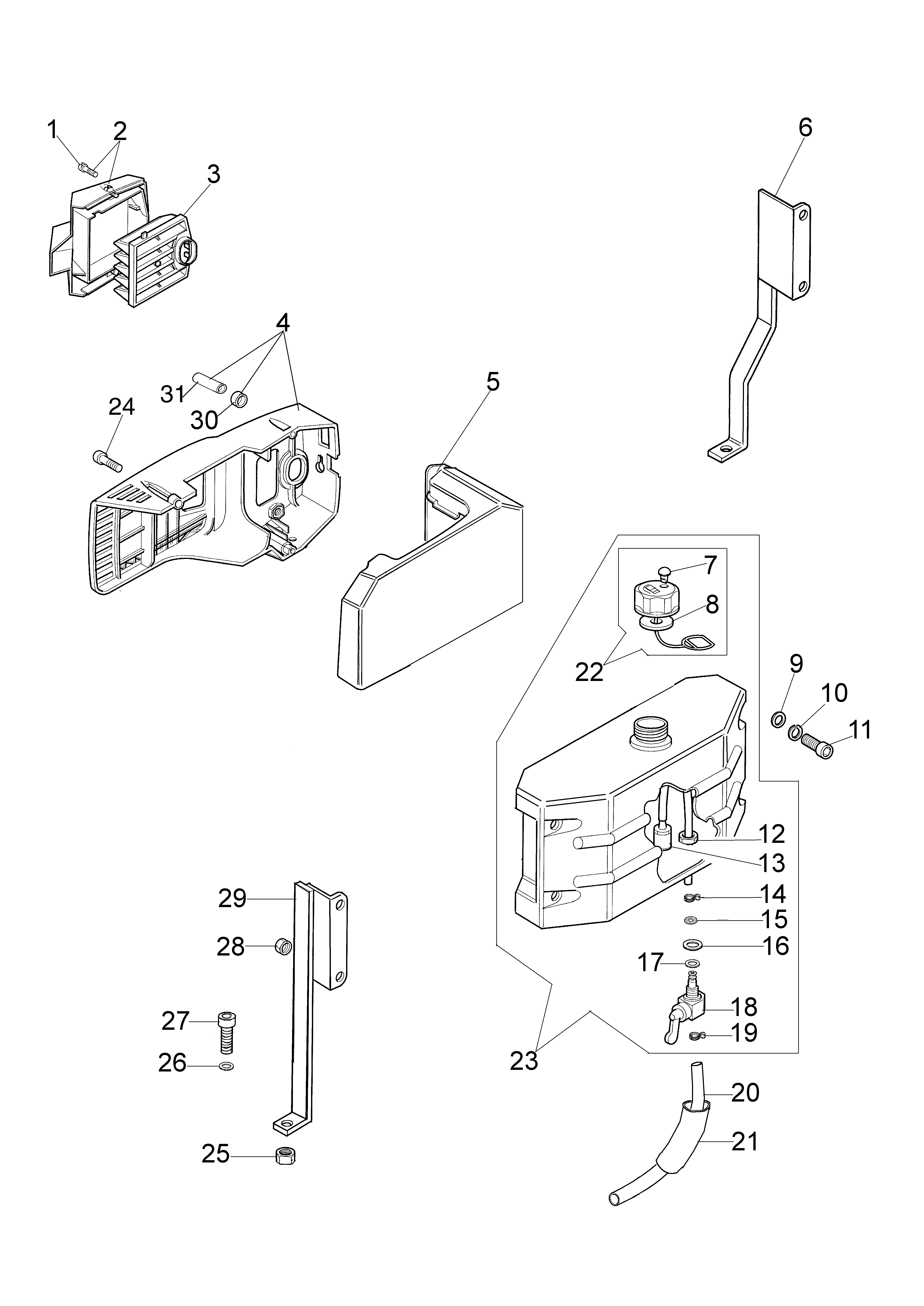

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 093000468AR | Vis | Non reliée | |
| 2 | 098000136R | Couvercle | Disponible | Voir la pièce |
| 3 | 098000092R | Filtre air nylon | Disponible | Voir la pièce |
| 4 | 53030060R | Carter embrague | Disponible | Voir la pièce |
| 5 | 53030044R | Protection | Non reliée | |
| 6 | 53030013 | Support | Disponible | Voir la pièce |
| 7 | 4098658AR | Soupape | Disponible | Voir la pièce |
| 8 | 4100308AR | Joint | Disponible | Voir la pièce |
| 9 | 3918005R | Rondelle | Disponible | Voir la pièce |
| 10 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 11 | 3801011R | Vis | Disponible | Voir la pièce |
| 12 | 3912011R | Ecrou | Disponible | Voir la pièce |
| 13 | 50010218R | Filtre mix | Disponible | Voir la pièce |
| 14 | 3059012 | Bande | Disponible | Voir la pièce |
| 15 | 3049006R | Bague or | Disponible | Voir la pièce |
| 16 | 3078010 | Rondelle | Disponible | Voir la pièce |
| 17 | 3055098R | Bague | Non reliée | |
| 18 | 3055046R | Robinet | Non reliée | |
| 19 | 4098377R | Bande | Disponible | Voir la pièce |
| 20 | 53030018 | Tuyau | Disponible | Voir la pièce |
| 21 | 53030041R | Gaine | Disponible | Voir la pièce |
| 22 | 4151258R | Bouchon compl. | Non reliée | |
| 23 | 53012004R | Réservoir mix | Disponible | Voir la pièce |
| 24 | 099900296R | Vis | Non reliée | |
| 25 | 3914010R | Ecrou | Disponible | Voir la pièce |
| 26 | 3818011AR | Rondelle | Disponible | Voir la pièce |
| 27 | 3801048 | Vis | Disponible | Voir la pièce |
| 28 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 29 | 53030021 | Support | Disponible | Voir la pièce |
| 30 | 3088001R | Passe-cable | Disponible | Voir la pièce |
| 31 | 094500183A | Tuyau | Non reliée |

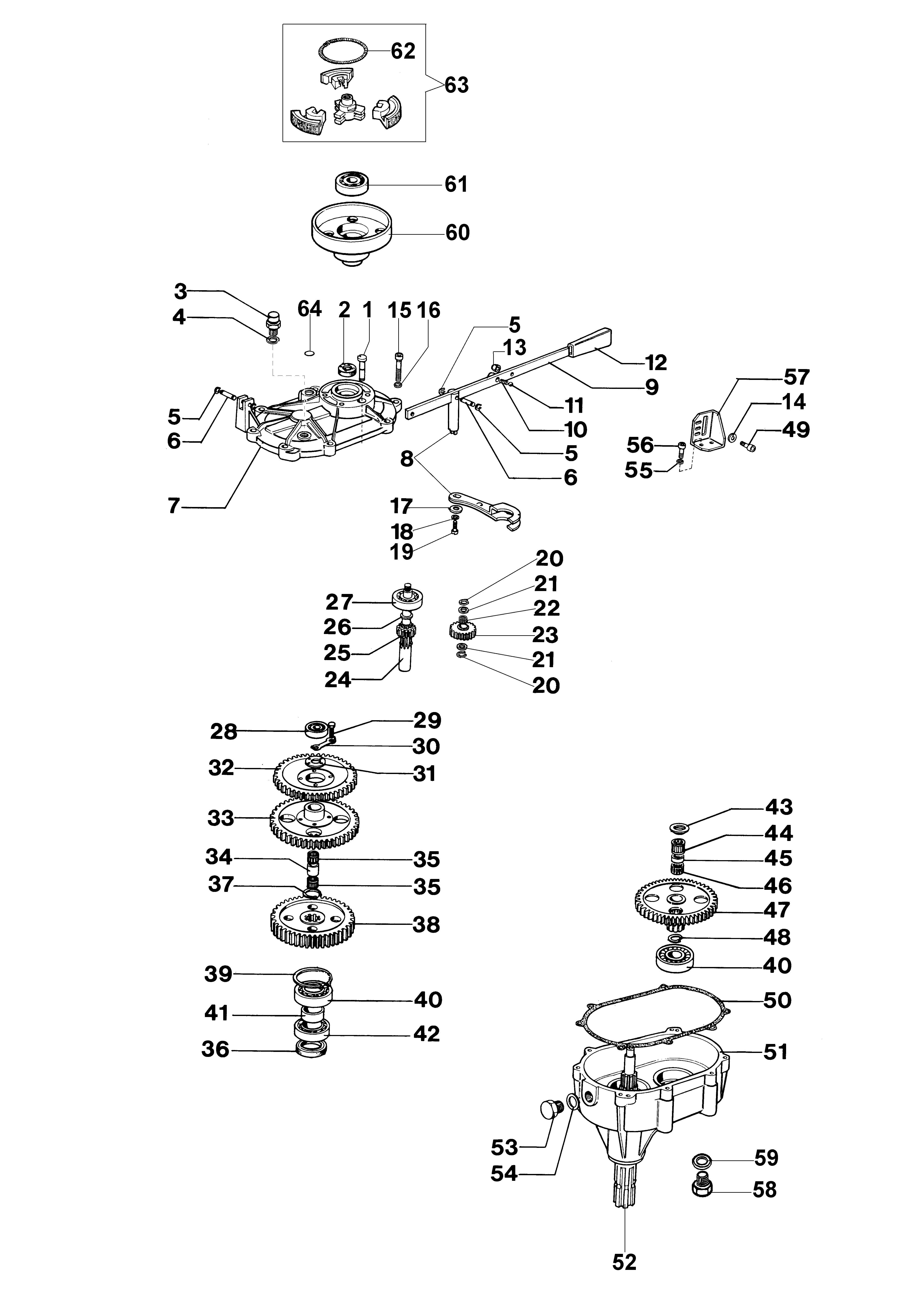

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 028200063 | Arbre | Disponible | Voir la pièce |
| 2 | 028200010 | Bague | Disponible | Voir la pièce |
| 3 | 028200331 | Bouchon | Disponible | Voir la pièce |
| 4 | 028200038 | Rondelle | Disponible | Voir la pièce |
| 5 | 3024006R | Bague seeger | Disponible | Voir la pièce |
| 5 | 3024006R | Bague seeger | Disponible | Voir la pièce |
| 5 | 3024006R | Bague seeger | Disponible | Voir la pièce |
| 6 | 53010032 | Pivot | Disponible | Voir la pièce |
| 6 | 53010032 | Pivot | Disponible | Voir la pièce |
| 7 | 53010028R | Couvercle | Non reliée | |
| 8 | 53010084 | Kit axe + levier | Disponible | Voir la pièce |
| 9 | 53010031A | Levier | Disponible | Voir la pièce |
| 10 | 53010034 | Ressort | Disponible | Voir la pièce |
| 11 | 3033002 | Bille | Disponible | Voir la pièce |
| 12 | 3046020 | Poignée | Disponible | Voir la pièce |
| 13 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 14 | 3918005R | Rondelle | Disponible | Voir la pièce |
| 15 | 3801027R | Vis | Disponible | Voir la pièce |
| 16 | 3833076R | Rondelle | Non reliée | |
| 17 | 3918003R | Rondelle | Disponible | Voir la pièce |
| 18 | 3072014 | Rondelle | Disponible | Voir la pièce |
| 19 | 3801101R | Vis | Non reliée | |
| 20 | 3024009R | Bague | Disponible | Voir la pièce |
| 20 | 3024009R | Bague | Disponible | Voir la pièce |
| 21 | 028200065R | Rondelle | Disponible | Voir la pièce |
| 21 | 028200065R | Rondelle | Disponible | Voir la pièce |
| 22 | 028200066 | Roulement | Disponible | Voir la pièce |
| 23 | 028200067R | Pignon | Disponible | Voir la pièce |
| 24 | 028200009 | Arbre | Disponible | Voir la pièce |
| 25 | 028200013 | Pignon | Disponible | Voir la pièce |
| 26 | 004000423 | Rondelle | Disponible | Voir la pièce |
| 27 | 028200011R | Roulement | Non reliée | |
| 28 | 028200021R | Roulement | Disponible | Voir la pièce |
| 29 | 3806022R | Vis | Disponible | Voir la pièce |
| 30 | 028200025 | Bride | Disponible | Voir la pièce |
| 31 | 028200022 | Rondelle | Disponible | Voir la pièce |
| 32 | 028200026 | Engrenage | Disponible | Voir la pièce |
| 33 | 028200027 | Engrenage | Disponible | Voir la pièce |
| 34 | 028200024 | Entretoise | Disponible | Voir la pièce |
| 35 | 028200023R | Roulement | Disponible | Voir la pièce |
| 35 | 028200023R | Roulement | Disponible | Voir la pièce |
| 36 | 028200034 | Bague | Disponible | Voir la pièce |
| 37 | 3024025 | Bague | Disponible | Voir la pièce |
| 38 | 028200119 | Engrenage | Disponible | Voir la pièce |
| 39 | 028200031R | Bague seeger | Disponible | Voir la pièce |
| 40 | 028200020 | Roulement | Disponible | Voir la pièce |
| 40 | 028200020 | Roulement | Disponible | Voir la pièce |
| 41 | 028200032 | Entretoise | Disponible | Voir la pièce |
| 42 | 028200033R | Roulement | Disponible | Voir la pièce |
| 43 | 028200014 | Rondelle | Disponible | Voir la pièce |
| 44 | 028200015 | Roulement | Disponible | Voir la pièce |
| 45 | 028200016 | Entretoise | Disponible | Voir la pièce |
| 46 | 028200017 | Roulement | Disponible | Voir la pièce |
| 47 | 028200018 | Engrenage | Disponible | Voir la pièce |
| 48 | 028200019 | Bague | Disponible | Voir la pièce |
| 49 | 3801010R | Goupille | Disponible | Voir la pièce |
| 50 | 028200007R | Joint | Disponible | Voir la pièce |
| 51 | 53010029 | Boite engrenage | Disponible | Voir la pièce |
| 52 | 028200028 | Arbre | Disponible | Voir la pièce |
| 53 | 028200037 | Bouchon | Disponible | Voir la pièce |
| 54 | 028200036 | Rondelle | Disponible | Voir la pièce |
| 55 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 56 | 3801011R | Vis | Disponible | Voir la pièce |
| 57 | 53010033 | Guide | Disponible | Voir la pièce |
| 58 | 028200039R | Vis | Non reliée | |
| 59 | 028200040R | Rondelle | Disponible | Voir la pièce |
| 60 | 53010066 | Cloche embrayage | Disponible | Voir la pièce |
| 61 | 012000041R | Roulement | Disponible | Voir la pièce |
| 62 | 099900227R | Ressort | Disponible | Voir la pièce |
| 63 | 53030017AR | Embrayage | Disponible | Voir la pièce |
| 64 | 3049014R | Bague or | Disponible | Voir la pièce |

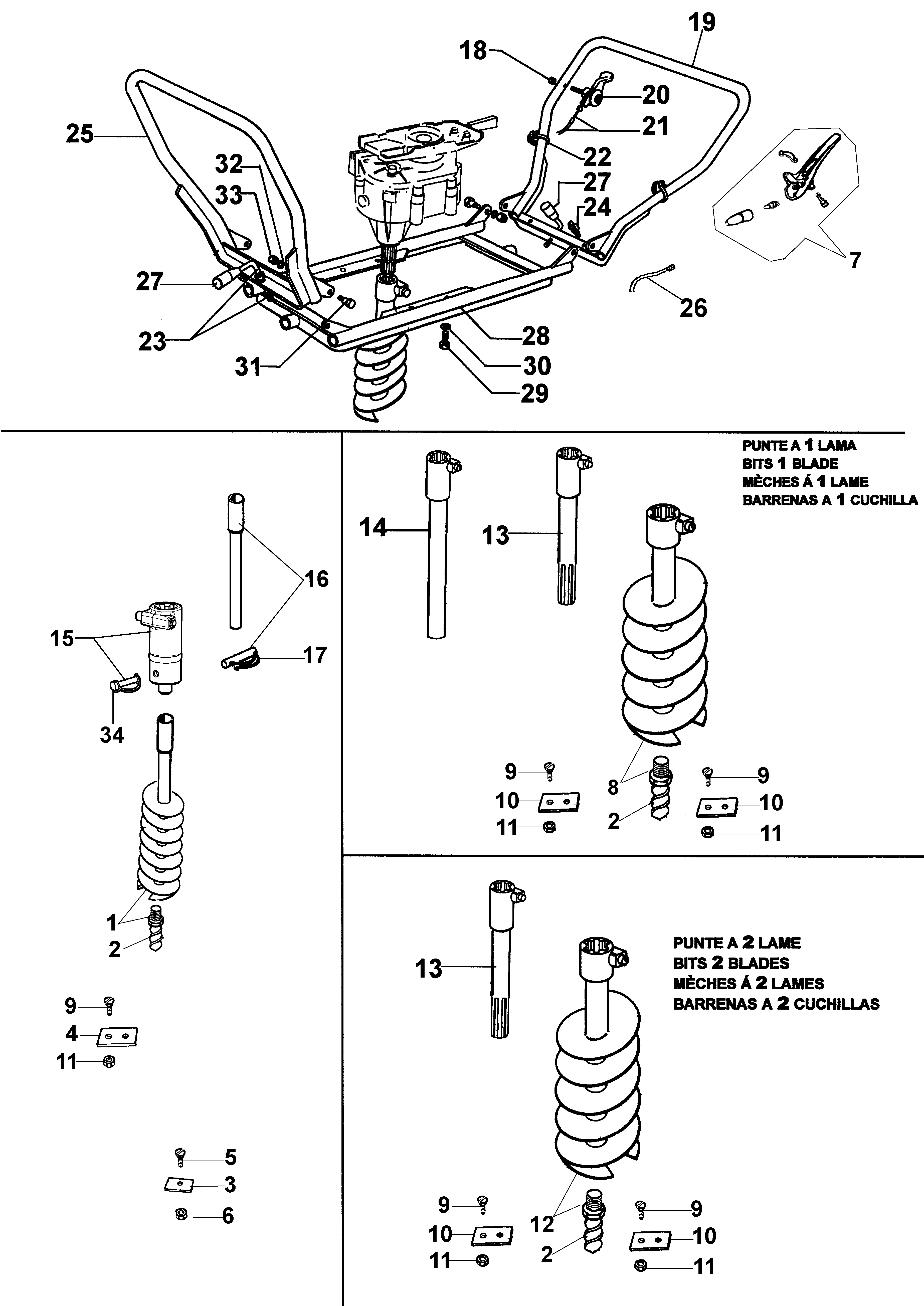

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 375100028A | Foret a 1 v Ø8x100 cm | Disponible | Voir la pièce |
| 1 | 375100029A | Foret à 1 v Ø10x100 cm | Disponible | Voir la pièce |
| 1 | 375100030A | Foret a 1 v Ø15x100 cm | Disponible | Voir la pièce |
| 1 | 375100031A | Foret à 1 v Ø20x100 cm | Disponible | Voir la pièce |
| 2 | 375100088AR | Bouchon 10÷50 cm | Non reliée | |
| 2 | 375100088AR | Bouchon 10÷50 cm | Non reliée | |
| 2 | 375100088AR | Bouchon 10÷50 cm | Non reliée | |
| 2 | 375100090A | Bouchon 8 cm | Disponible | Voir la pièce |
| 2 | 375100090A | Bouchon 8 cm | Disponible | Voir la pièce |
| 2 | 375100090A | Bouchon 8 cm | Disponible | Voir la pièce |
| 3 | 375100091AR | Lame 8 cm | Non reliée | |
| 3 | 375100092AR | Lame cm 10 | Disponible | Voir la pièce |
| 4 | 375100093AR | Lame cm 15 | Non reliée | |
| 4 | 375100094AR | Lame cm 20 | Non reliée | |
| 5 | 3802007R | Vis | Disponible | Voir la pièce |
| 6 | 320000028R | Ecrou | Disponible | Voir la pièce |
| 7 | 53032012 | Levier accelerateur | Disponible | Voir la pièce |
| 8 | 53030061 | Foret a 1 v Ø25x85 cm | Disponible | Voir la pièce |
| 8 | 53030062 | Foret à 1 v Ø30x85 cm | Disponible | Voir la pièce |
| 8 | 53030063 | Foret a 1 v Ø35x85 cm | Disponible | Voir la pièce |
| 9 | 028000055R | Vis | Disponible | Voir la pièce |
| 9 | 028000055R | Vis | Disponible | Voir la pièce |
| 9 | 028000055R | Vis | Disponible | Voir la pièce |
| 9 | 028000055R | Vis | Disponible | Voir la pièce |
| 9 | 028000055R | Vis | Disponible | Voir la pièce |
| 10 | 028000067A | Lame cm 25 | Disponible | Voir la pièce |
| 10 | 028000067A | Lame cm 25 | Disponible | Voir la pièce |
| 10 | 028000067A | Lame cm 25 | Disponible | Voir la pièce |
| 10 | 028000067A | Lame cm 25 | Disponible | Voir la pièce |
| 10 | 028000068A | Lame cm 30 | Disponible | Voir la pièce |
| 10 | 028000068A | Lame cm 30 | Disponible | Voir la pièce |
| 10 | 028000068A | Lame cm 30 | Disponible | Voir la pièce |
| 10 | 028000068A | Lame cm 30 | Disponible | Voir la pièce |
| 10 | 028000069A | Lame cm 35 | Disponible | Voir la pièce |
| 10 | 028000069A | Lame cm 35 | Disponible | Voir la pièce |
| 10 | 028000069A | Lame cm 35 | Disponible | Voir la pièce |
| 10 | 028000069A | Lame cm 35 | Disponible | Voir la pièce |
| 10 | 028000078A | Lame cm 40 | Disponible | Voir la pièce |
| 10 | 028000078A | Lame cm 40 | Disponible | Voir la pièce |
| 10 | 028000078A | Lame cm 40 | Disponible | Voir la pièce |
| 10 | 028000078A | Lame cm 40 | Disponible | Voir la pièce |
| 10 | 028200255 | Tete meche Ø45 | Disponible | Voir la pièce |
| 10 | 028200255 | Tete meche Ø45 | Disponible | Voir la pièce |
| 10 | 028200255 | Tete meche Ø45 | Disponible | Voir la pièce |
| 10 | 028200255 | Tete meche Ø45 | Disponible | Voir la pièce |
| 10 | 028200256 | Tete meche Ø50 | Disponible | Voir la pièce |
| 10 | 028200256 | Tete meche Ø50 | Disponible | Voir la pièce |
| 10 | 028200256 | Tete meche Ø50 | Disponible | Voir la pièce |
| 10 | 028200256 | Tete meche Ø50 | Disponible | Voir la pièce |
| 11 | 006000091R | Ecrou | Disponible | Voir la pièce |
| 11 | 006000091R | Ecrou | Disponible | Voir la pièce |
| 11 | 006000091R | Ecrou | Disponible | Voir la pièce |
| 11 | 006000091R | Ecrou | Disponible | Voir la pièce |
| 11 | 006000091R | Ecrou | Disponible | Voir la pièce |
| 12 | 028200252 | Foret a 2 v Ø45x100 cm | Disponible | Voir la pièce |
| 12 | 028200253 | Foret à 2 v Ø50x100 cm | Disponible | Voir la pièce |
| 12 | 028200297 | Foret a 2 v Ø25x100 cm | Disponible | Voir la pièce |
| 12 | 028200298 | Foret à 2 v Ø30x100 cm | Disponible | Voir la pièce |
| 12 | 028200299 | Foret a 2 v Ø35x100 cm | Disponible | Voir la pièce |
| 12 | 028200306 | Foret à 2 v Ø40x100 cm | Disponible | Voir la pièce |
| 13 | 028200289 | Tuyau | Disponible | Voir la pièce |
| 13 | 028200289 | Tuyau | Disponible | Voir la pièce |
| 14 | 028200287 | Tuyau | Disponible | Voir la pièce |
| 15 | 028200354 | Kit support + goupille | Disponible | Voir la pièce |
| 16 | 375100115 | Tuyau + goupille | Disponible | Voir la pièce |
| 17 | YN5137500 | Goupille | Disponible | Voir la pièce |
| 18 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 19 | 53010007 | Poignee | Disponible | Voir la pièce |
| 20 | 365100024 | Levier accelerateur | Disponible | Voir la pièce |
| 21 | 53030019 | Cable accellerateur | Disponible | Voir la pièce |
| 22 | 072700237 | Bande | Disponible | Voir la pièce |
| 23 | 53010010 | Vis | Non reliée | |
| 24 | 3044103 | Bande | Disponible | Voir la pièce |
| 25 | 53010009 | Poignee | Disponible | Voir la pièce |
| 26 | 53030023 | Cable | Disponible | Voir la pièce |
| 27 | 3046021R | Poignée | Disponible | Voir la pièce |
| 27 | 3046021R | Poignée | Disponible | Voir la pièce |
| 28 | 53010055A | Support | Disponible | Voir la pièce |
| 29 | 3806094R | Vis | Disponible | Voir la pièce |
| 30 | 3819014R | Grower | Disponible | Voir la pièce |
| 31 | 53010013 | Pivot | Disponible | Voir la pièce |
| 32 | 3916008R | Rondelle | Non reliée | |
| 33 | 3914010R | Ecrou | Disponible | Voir la pièce |
| 34 | 3033141 | Goupille | Disponible | Voir la pièce |

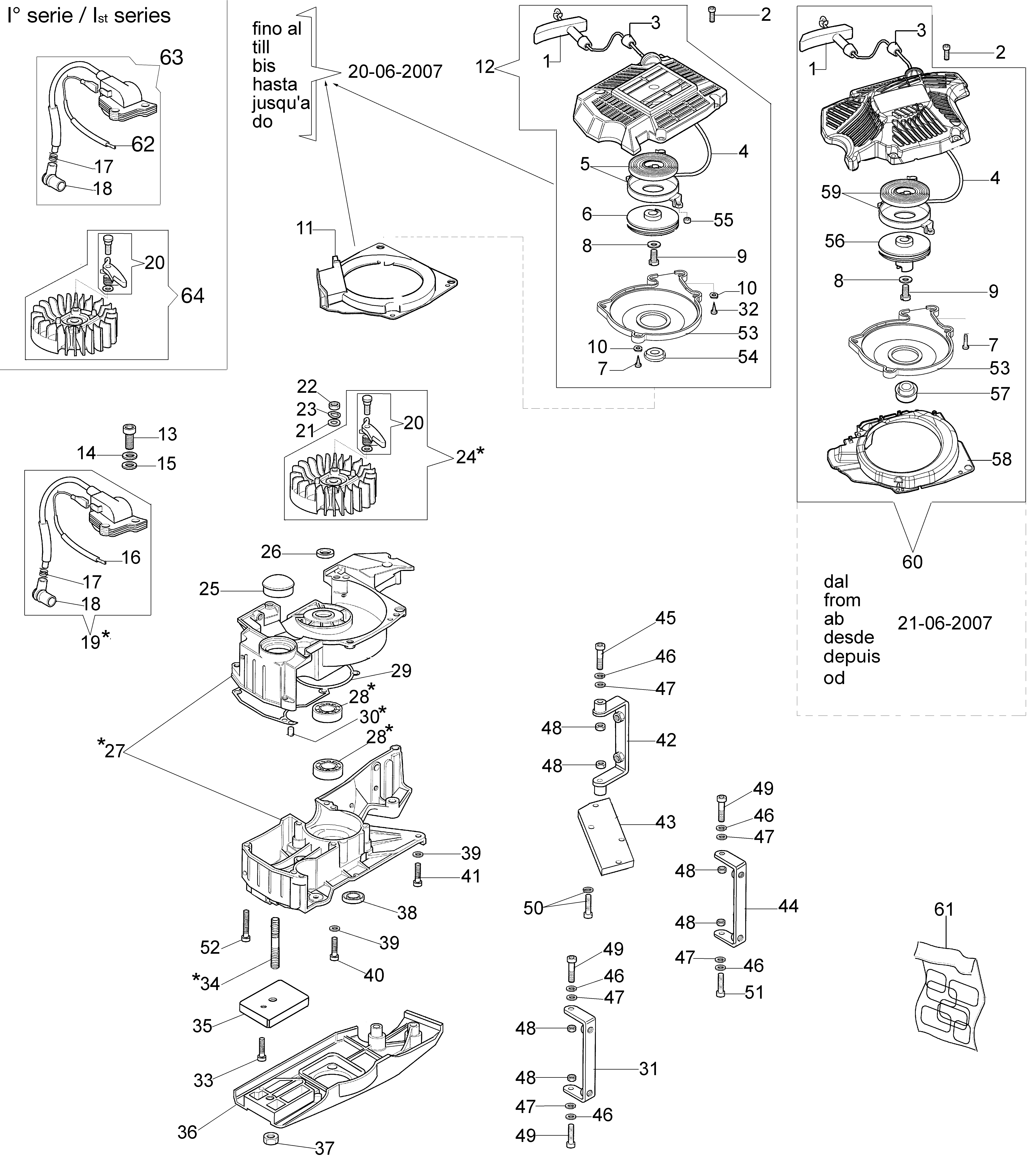

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 50140060 | Poignee | Disponible | Voir la pièce |
| 1 | 50140060 | Poignee | Disponible | Voir la pièce |
| 2 | 097000092AR | Vis | Disponible | Voir la pièce |
| 2 | 097000092AR | Vis | Disponible | Voir la pièce |
| 3 | 50140056 | Bouchon | Disponible | Voir la pièce |
| 3 | 50140056 | Bouchon | Disponible | Voir la pièce |
| 4 | 098000079R | Cordelette | Disponible | Voir la pièce |
| 4 | 098000079R | Cordelette | Disponible | Voir la pièce |
| 5 | 098000060AR | Ressort | Disponible | Voir la pièce |
| 6 | 52010439CR | Poulie | Disponible | Voir la pièce |
| 7 | 3960017AR | Vis | Disponible | Voir la pièce |
| 7 | 3960017AR | Vis | Disponible | Voir la pièce |
| 8 | 3918006R | Rondelle | Disponible | Voir la pièce |
| 8 | 3918006R | Rondelle | Disponible | Voir la pièce |
| 9 | 3908036R | Vis | Non reliée | |
| 9 | 3908036R | Vis | Non reliée | |
| 10 | 3819005R | Rondelle | Disponible | Voir la pièce |
| 10 | 3819005R | Rondelle | Disponible | Voir la pièce |
| 11 | 097000019C | Flasque | Disponible | Voir la pièce |
| 12 | 52010495C | Kit demarrage | Disponible | Voir la pièce |
| 13 | 094000227 | Vis | Disponible | Voir la pièce |
| 14 | 006000315R | Rondelle | Disponible | Voir la pièce |
| 15 | 3916004R | Rondelle | Disponible | Voir la pièce |
| 16 | 53030054 | Cable | Disponible | Voir la pièce |
| 17 | 094600169AR | Ressort | Disponible | Voir la pièce |
| 17 | 094600169AR | Ressort | Disponible | Voir la pièce |
| 18 | 094600097AR | Capot de bougie | Disponible | Voir la pièce |
| 18 | 094600097AR | Capot de bougie | Disponible | Voir la pièce |
| 19 | 50200162R | Bobine | Disponible | Voir la pièce |
| 20 | 52012027 | Kit cliquet | Disponible | Voir la pièce |
| 20 | 52012027 | Kit cliquet | Disponible | Voir la pièce |
| 21 | 3916009R | Rondelle | Disponible | Voir la pièce |
| 22 | 004000142R | Ecrou | Disponible | Voir la pièce |
| 23 | 3833080R | Rondelle | Disponible | Voir la pièce |
| 24 | 52010326BR | Volant | Disponible | Voir la pièce |
| 25 | 52010143A | Bouchon | Disponible | Voir la pièce |
| 26 | 094500004R | Bague | Disponible | Voir la pièce |
| 27 | 53030050B | Carter moteur complet | Disponible | Voir la pièce |
| 28 | 099900006R | Roulement | Disponible | Voir la pièce |
| 28 | 099900006R | Roulement | Disponible | Voir la pièce |
| 29 | 097000215A | Kit joints | Disponible | Voir la pièce |
| 30 | 3023008R | Goupille | Disponible | Voir la pièce |
| 31 | 53030005 | Etrier | Disponible | Voir la pièce |
| 32 | 3960116 | Vis | Disponible | Voir la pièce |
| 33 | 3801004 | Vis | Disponible | Voir la pièce |
| 34 | 53030022 | Goujon | Disponible | Voir la pièce |
| 35 | 53030031 | Plaquette | Disponible | Voir la pièce |
| 36 | 53030001 | Carter | Disponible | Voir la pièce |
| 37 | 008200913R | Ecrou | Disponible | Voir la pièce |
| 38 | 099900014R | Bague | Disponible | Voir la pièce |
| 39 | 3833073R | Rondelle | Disponible | Voir la pièce |
| 39 | 3833073R | Rondelle | Disponible | Voir la pièce |
| 40 | 3801035 | Vis | Disponible | Voir la pièce |
| 41 | 006000064 | Vis | Disponible | Voir la pièce |
| 42 | 53030007 | Etrier | Disponible | Voir la pièce |
| 43 | 53030010R | Plaquette | Non reliée | |
| 44 | 53030006 | Etrier | Disponible | Voir la pièce |
| 45 | 3801016R | Vis | Disponible | Voir la pièce |
| 46 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 46 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 46 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 46 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 46 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 47 | 3916005R | Rondelle | Disponible | Voir la pièce |
| 47 | 3916005R | Rondelle | Disponible | Voir la pièce |
| 47 | 3916005R | Rondelle | Disponible | Voir la pièce |
| 47 | 3916005R | Rondelle | Disponible | Voir la pièce |
| 47 | 3916005R | Rondelle | Disponible | Voir la pièce |
| 48 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 48 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 48 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 48 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 48 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 48 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 49 | 3801032R | Vis | Disponible | Voir la pièce |
| 49 | 3801032R | Vis | Disponible | Voir la pièce |
| 49 | 3801032R | Vis | Disponible | Voir la pièce |
| 50 | 4196163R | Vis | Disponible | Voir la pièce |
| 51 | 3801015R | Vis | Disponible | Voir la pièce |
| 52 | 006100303R | Vis | Disponible | Voir la pièce |
| 53 | 50140055 | Couvercle | Disponible | Voir la pièce |
| 53 | 50140055 | Couvercle | Disponible | Voir la pièce |
| 54 | 52010410 | Bouchon | Disponible | Voir la pièce |
| 55 | 52010404 | Entretoise | Disponible | Voir la pièce |
| 56 | 52010485BR | Poulie de démarrage | Disponible | Voir la pièce |
| 57 | 52010489R | Bouchon | Disponible | Voir la pièce |
| 58 | 52010484BR | Flasque | Disponible | Voir la pièce |
| 59 | 52012118BR | Ressort compl. | Non reliée | |
| 60 | 52010495C | Kit demarrage | Disponible | Voir la pièce |
| 61 | 53032017 | Kit etiquettes | Disponible | Voir la pièce |
| 62 | 53030023 | Cable | Disponible | Voir la pièce |
| 63 | 53030038AR | Bobine | Disponible | Voir la pièce |
| 64 | 52010136BR | Volant | Disponible | Voir la pièce |
| 65 | 53030050B | Carter moteur complet | Disponible | Voir la pièce |
| 65 | 53030050B | Carter moteur complet | Disponible | Voir la pièce |
| 65 | 53030050B | Carter moteur complet | Disponible | Voir la pièce |
| 65 | 53030050B | Carter moteur complet | Disponible | Voir la pièce |
| 65 | 53030050B | Carter moteur complet | Disponible | Voir la pièce |
| 65 | 53030050B | Carter moteur complet | Disponible | Voir la pièce |
| 65 | 53030050B | Carter moteur complet | Disponible | Voir la pièce |

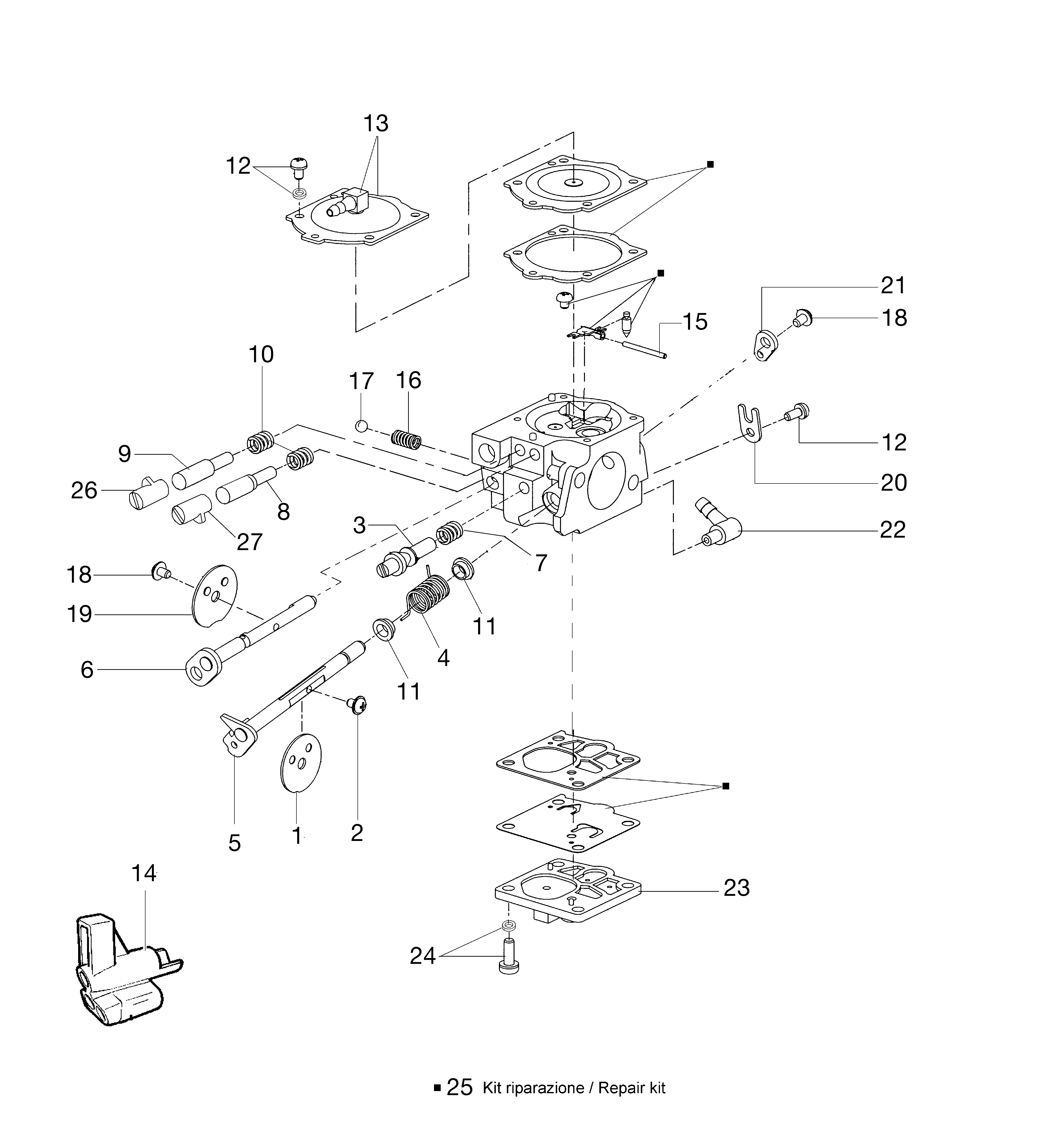

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 028400110 | Papillon | Disponible | Voir la pièce |
| 2 | 097000162 | Vis | Disponible | Voir la pièce |
| 3 | 097000162 | Vis | Disponible | Voir la pièce |
| 4 | 097000161 | Ressort | Disponible | Voir la pièce |
| 5 | 097000154 | Arbre | Disponible | Voir la pièce |
| 6 | 097000155 | Arbre | Disponible | Voir la pièce |
| 7 | 2318763 | Ressort | Disponible | Voir la pièce |
| 8 | 2318772 | Vis L | Disponible | Voir la pièce |
| 9 | 2318773 | Vis H | Disponible | Voir la pièce |
| 10 | 097000223 | Ressort | Disponible | Voir la pièce |
| 11 | 097000224 | Bague | Disponible | Voir la pièce |
| 11 | 097000224 | Bague | Disponible | Voir la pièce |
| 12 | 035000162 | Vis | Disponible | Voir la pièce |
| 12 | 035000162 | Vis | Disponible | Voir la pièce |
| 13 | 097000156 | Couvercle | Disponible | Voir la pièce |
| 14 | 097000323A | Guide vis | Disponible | Voir la pièce |
| 15 | 035000169 | Axe | Disponible | Voir la pièce |
| 16 | 035000164 | Ressort | Disponible | Voir la pièce |
| 17 | 006000325 | Bille | Disponible | Voir la pièce |
| 18 | 50010141 | Vis | Disponible | Voir la pièce |
| 18 | 50010141 | Vis | Disponible | Voir la pièce |
| 19 | 035000151 | Papillon | Disponible | Voir la pièce |
| 20 | 035000149 | Plaquette | Disponible | Voir la pièce |
| 21 | 097000160 | Levier | Disponible | Voir la pièce |
| 22 | 003300036 | Jeu de raccords | Disponible | Voir la pièce |
| 23 | 097000157 | Couvercle | Disponible | Voir la pièce |
| 24 | 035000161 | Vis | Disponible | Voir la pièce |
| 25 | 2318672 | Kit réparation | Disponible | Voir la pièce |
| 26 | 2318695 | Capot | Disponible | Voir la pièce |
| 27 | 2318694 | Capot | Disponible | Voir la pièce |
