Vue Éclatée ST 4661 F2LB

Vue Éclatée ST 4661 F2LB

Retrouvez les pièces détachées, références et repères disponibles pour ST 4661 F2LB.

Vue éclatée ST 4661 F2LB

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 3502010503 Châssis Disponible Voir la pièce
2 3502010317 Guidon Nous contacter Voir la pièce
2 3502010617 Guidon Nous contacter Voir la pièce
3 3502010601 AILE PROTECTION Nous contacter Voir la pièce
3 3502010601 AILE PROTECTION Nous contacter Voir la pièce
4 3502032110 Potence guidon gauche Nous contacter Voir la pièce
5 3502012307 Potence guidon droit Nous contacter Voir la pièce
6 3502010318 Platine de roue Disponible Voir la pièce
8 3502012309 Chapeau potence Nous contacter Voir la pièce
11 3502030322 Tôle intérieure Non reliée
12 3502030316 Tôle passage levier Non reliée
14 3502010319 CORPS DE BEQUILLE Disponible Voir la pièce
15 3502010320 BEQUILLE Disponible Voir la pièce
32 3502010205 BROCHE DE BEQUILLE Disponible Voir la pièce
33 57301160 Chape support aile Disponible Voir la pièce
34 15102140 Levier embrayage Disponible Voir la pièce
35 3502010203 Broche roue avant Nous contacter Voir la pièce
36 0304000135 Patte fixation Non reliée
37 0302020051 Entretoise Disponible Voir la pièce
40 0340020019 Capot courroie Nous contacter Voir la pièce
50 16016 Entretoise Disponible Voir la pièce
50 16016 Entretoise Disponible Voir la pièce
50 16016 Entretoise Disponible Voir la pièce
50 16016 Entretoise Disponible Voir la pièce
51 16017 Entretoise lg23,7 Nous contacter Voir la pièce
54 0302020069 Entretoise Non reliée
56 0307020011 Manette friction Nous contacter Voir la pièce
56 0307020013 Manette gaz ex17 Nous contacter Voir la pièce
57 0308040031 Câble de gaz 1140 mm Nous contacter Voir la pièce
58 0308020037 Câble embrayage Non reliée
59 12162 Galet embrayage Disponible Voir la pièce
61 14090 Roue Disponible Voir la pièce
62 15170 Poulie moteur dia 19,05 Non reliée
62 15435 Poulie moteur dia 20 Nous contacter Voir la pièce
63 15219 Poulie transmission Disponible Voir la pièce
64 13493 Courroie Nous contacter Voir la pièce
71 0301060003 ATTACHE RILSAN Disponible Voir la pièce
72 14987 Guide courroie Disponible Voir la pièce
73 03070100200 Levier embrayage Non reliée
74 0341000037 Poignée Disponible Voir la pièce
74 0341000037 Poignée Disponible Voir la pièce
77 14814 Grille echap. Nous contacter Voir la pièce
78 0300801401 POIGNEE SERRAGE Disponible Voir la pièce
79 0302020037 ENTRETOISE Disponible Voir la pièce
80 0303000007 PIECE INTERMEDIAIRE Disponible Voir la pièce
90 13210 Switch arrêt moteur Disponible Voir la pièce
121 11482 Ecrou Nous contacter Voir la pièce
123 11485 Ecrou Disponible Voir la pièce
123 11485 Ecrou Disponible Voir la pièce
123 11485 Ecrou Disponible Voir la pièce
123 11485 Ecrou Disponible Voir la pièce
123 11485 Ecrou Disponible Voir la pièce
124 11486 Ecrou Nous contacter Voir la pièce
125 11429 Ecrou Nous contacter Voir la pièce
127 11519 Ecrou Disponible Voir la pièce
127 11519 Ecrou Disponible Voir la pièce
127 11519 Ecrou Disponible Voir la pièce
134 11431 Ecrou Disponible Voir la pièce
142 11621 Rondelle plate Nous contacter Voir la pièce
144 0300430801 RONDELLE Nous contacter Voir la pièce
144 0300430801 RONDELLE Nous contacter Voir la pièce
144 0300430801 RONDELLE Nous contacter Voir la pièce
145 11823 Rondelle starlock Nous contacter Voir la pièce
145 11823 Rondelle starlock Nous contacter Voir la pièce
152 11611 Rondelle 3,2x10x1 z Nous contacter Voir la pièce
153 11619 Rondelle speciale Nous contacter Voir la pièce
153 11619 Rondelle speciale Nous contacter Voir la pièce
162 12973 Clavette arbre diam 20 Disponible Voir la pièce
162 12979 Clavette arbre diam 19,5 Non reliée
163 11495 Clips Disponible Voir la pièce
163 11495 Clips Disponible Voir la pièce
163 11495 Clips Disponible Voir la pièce
165 11135 Vis Nous contacter Voir la pièce
167 11702 Goupille beta Disponible Voir la pièce
168 11703 Goupille beta Disponible Voir la pièce
181 21240 Etiq. sécurité Disponible Voir la pièce
184 62831A Etiq. embrayage Nous contacter Voir la pièce
186 14678B Etiq. arrêt moteur Nous contacter Voir la pièce
200 0300080604 VIS Disponible Voir la pièce
201 11113 Voir 70123160 Disponible Voir la pièce
202 11085 Vis Disponible Voir la pièce
202 11085 Vis Disponible Voir la pièce
204 11260 Vis Disponible Voir la pièce
204 11260 Vis Disponible Voir la pièce
204 11260 Vis Disponible Voir la pièce
206 11265 Vis Disponible Voir la pièce
207 10781 Vis h Nous contacter Voir la pièce
213 10810 Vis Disponible Voir la pièce
219 10827 Vis h Nous contacter Voir la pièce
219 10827 Vis h Nous contacter Voir la pièce
220 10822 Vis Nous contacter Voir la pièce
220 10822 Vis Nous contacter Voir la pièce
221 0300011212 Vis Non reliée
222 0300011206 VIS SUPPORT Disponible Voir la pièce
222 0300011206 VIS SUPPORT Disponible Voir la pièce
222 0300011206 VIS SUPPORT Disponible Voir la pièce
331 12973 Clavette arbre diam 20 Disponible Voir la pièce
Vue éclatée ST 4661 F2LB

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
9 14003002 Joue carter droite Nous contacter Voir la pièce
10 14003012 Joue carter gauche Nous contacter Voir la pièce
16 3502010307 Levier vitesse Non reliée
52 18007 Support levier vitesse Nous contacter Voir la pièce
53 12130 Embout caoutchouc Disponible Voir la pièce
66 55102 Disque Disponible Voir la pièce
66 55102 Disque Disponible Voir la pièce
67 55122 Étoile départ gauche hél. Nous contacter Voir la pièce
68 55121 Étoile départ droit hél. Disponible Voir la pièce
69 81918 Couteau gauche helicoidale Disponible Voir la pièce
70 81917 Couteau droit helicoidale Disponible Voir la pièce
75 55124 Etoile add. gauche hél. Disponible Voir la pièce
76 55123 Etoile add. droite hél. Disponible Voir la pièce
123 11485 Ecrou Disponible Voir la pièce
123 11485 Ecrou Disponible Voir la pièce
124 11486 Ecrou Nous contacter Voir la pièce
125 11429 Ecrou Nous contacter Voir la pièce
131 11450 Ecrou hm Non reliée
131 11450 Ecrou hm Non reliée
132 11470 Ecrou Non reliée
132 11470 Ecrou Non reliée
141 11616 Rondelle Nous contacter Voir la pièce
141 11616 Rondelle Nous contacter Voir la pièce
142 11621 Rondelle plate Nous contacter Voir la pièce
142 11621 Rondelle plate Nous contacter Voir la pièce
143 11635 Rondelle Nous contacter Voir la pièce
143 11635 Rondelle Nous contacter Voir la pièce
147 11585 Rondelle grower Non reliée
148 11587 Rondelle elastique Nous contacter Voir la pièce
150 11813 Rondelle traitee Nous contacter Voir la pièce
150 11813 Rondelle traitee Nous contacter Voir la pièce
151 11814 Rondelle traitee Nous contacter Voir la pièce
151 11814 Rondelle traitee Nous contacter Voir la pièce
160 55082 Goupille clips dia 10x33 Nous contacter Voir la pièce
160 55082 Goupille clips dia 10x33 Nous contacter Voir la pièce
161 55083 Goupille clips dia 8x33 Nous contacter Voir la pièce
161 55083 Goupille clips dia 8x33 Nous contacter Voir la pièce
210 10766 Vis Disponible Voir la pièce
210 10766 Vis Disponible Voir la pièce
210 10766 Vis Disponible Voir la pièce
217 10801 Vis h Non reliée
250 R30X62X2 Rondelle tole 4225 Disponible Voir la pièce
250 R30X62X2 Rondelle tole 4225 Disponible Voir la pièce
251 06303022 Rondelle d Non reliée
251 06303022 Rondelle d Non reliée
252 10003048 Fourchette Disponible Voir la pièce
253 10003044 Fourchette m. arr. Nous contacter Voir la pièce
285 14952 Palier fourchette Nous contacter Voir la pièce
285 14952 Palier fourchette Nous contacter Voir la pièce
286 12636 Dl bille acier diam. 8 Disponible Voir la pièce
287 13040 Ressort a lame Disponible Voir la pièce
287 13040 Ressort a lame Disponible Voir la pièce
288 15075 Axe de fourchette Disponible Voir la pièce
289 15076 Axe de fourchette ar Nous contacter Voir la pièce
290 12935 U de fourchette motoculteur Non reliée
290 12935 U de fourchette motoculteur Non reliée
291 15041 Arbre central Nous contacter Voir la pièce
292 12507 Roulement Disponible Voir la pièce
292 12507 Roulement Disponible Voir la pièce
293 12534 Roulement Non reliée
293 12534 Roulement Non reliée
294 12354 Joint de carter Disponible Voir la pièce
296 12253 Joint spi double levre Disponible Voir la pièce
296 12253 Joint spi double levre Disponible Voir la pièce
296 12253 Joint spi double levre Disponible Voir la pièce
297 12251 Joint spi simple levre Disponible Voir la pièce
297 12251 Joint spi simple levre Disponible Voir la pièce
298 13305 Chaine Disponible Voir la pièce
299 12793 Bouchon Disponible Voir la pièce
300 15345 Pignon 16x30 4225/4225d Disponible Voir la pièce
301 15336 Pignon Nous contacter Voir la pièce
302 15340 Pignon 33x19 4225/4225d Non reliée
303 15370 Pignon 8x77 Nous contacter Voir la pièce
304 15011 Arbre primaire Non reliée
305 12316 Joint torique Non reliée
305 12316 Joint torique Non reliée
306 12315 Joint torique Nous contacter Voir la pièce
306 12315 Joint torique Nous contacter Voir la pièce
307 12680 Bague friction Nous contacter Voir la pièce
307 12680 Bague friction Nous contacter Voir la pièce
308 12660 Douille a aiguille Non reliée
308 12660 Douille a aiguille Non reliée
309 15106 Axe Nous contacter Voir la pièce
310 15103 Axe intermediaire diam.14 Disponible Voir la pièce
311 15112 Axe Nous contacter Voir la pièce
312 12779 Bouchon de niveau Nous contacter Voir la pièce
330 11763 Goupille Non reliée
330 11763 Goupille Non reliée
331 12973 Clavette arbre diam 20 Disponible Voir la pièce
332 12870 Circlips ext. 30 Non reliée
332 12870 Circlips ext. 30 Non reliée
333 12840 Circlips inversé 20 Disponible Voir la pièce
333 12840 Circlips inversé 20 Disponible Voir la pièce

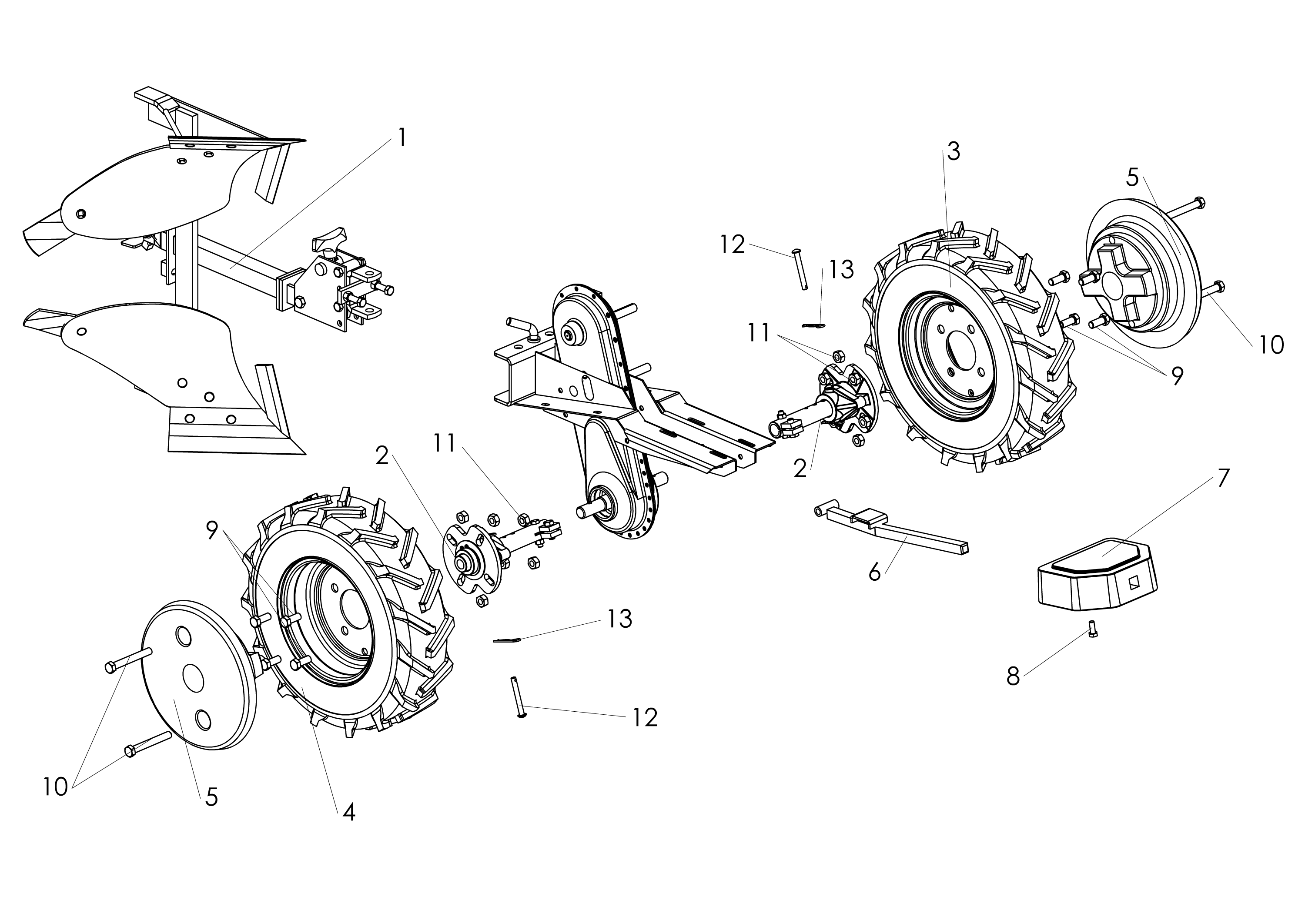

Vue éclatée ST 4661 F2LB

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 0320040003 Brabant 1/2 tour 6" Non reliée
2 0302030017 Moyeux différentiels Disponible Voir la pièce
2 0302030017 Moyeux différentiels Disponible Voir la pièce
3 0309000007 Roue gauche Non reliée
4 0309000008 Roue droite Non reliée
5 0303000003 Masse de roue Non reliée
5 0303000003 Masse de roue Non reliée
6 3502010310 Support contre poids Disponible Voir la pièce
7 0303000002 Contre poids Nous contacter Voir la pièce
8 0300011008 VIS Disponible Voir la pièce
9 0300011402 Vis Non reliée
9 0300011402 Vis Non reliée
10 0300011404 Vis Non reliée
10 0300011404 Vis Non reliée
11 0300201401 Ecrou Non reliée
11 0300201401 Ecrou Non reliée
12 0002080001 Goupille Non reliée
12 0002080001 Goupille Non reliée
13 0301030002 GOUPILLE BETA Disponible Voir la pièce
13 0301030002 GOUPILLE BETA Disponible Voir la pièce

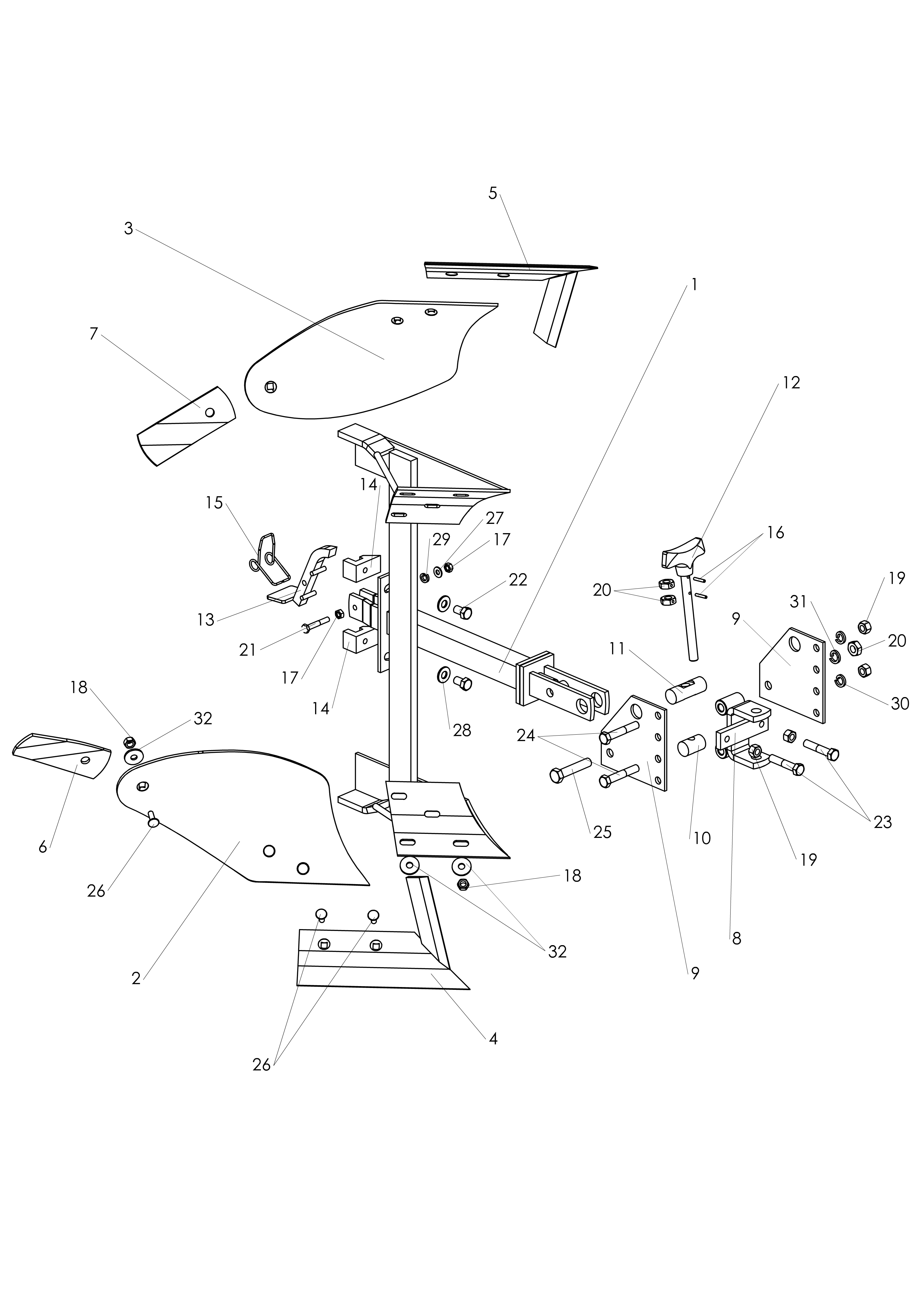

Vue éclatée ST 4661 F2LB

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 0002070008 Corps de charrue Non reliée
2 0002070014 Versoir droit Non reliée
3 0002070015 Versoir gauche Non reliée
4 0002070002 Soc droit Non reliée
5 0002070003 Soc gauche Non reliée
6 0002070004 Aileron rallonge droit Non reliée
7 0002070005 Aileron rallonge gauche Non reliée
8 0002070009 Attelage Non reliée
9 0002070010 Pièce d Non reliée
9 0002070010 Pièce d Non reliée
10 0002070011 Entretoise inférieure Non reliée
11 0002070012 Entretoise supérieure Non reliée
12 0002070007 Levier de réglage Non reliée
13 0002070006 Pédale de verrouillage Non reliée
14 0002070013 Pièce de verrouillage Non reliée
14 0002070013 Pièce de verrouillage Non reliée
15 0002070001 Ressort Non reliée
16 0301020002 GOUPILLE Nous contacter Voir la pièce
17 0300200802 ECROU Disponible Voir la pièce
17 0300200802 ECROU Disponible Voir la pièce
18 0002070018 Ecrou Non reliée
18 0002070018 Ecrou Non reliée
19 0300201202 ECROU Disponible Voir la pièce
19 0300201202 ECROU Disponible Voir la pièce
20 0002070020 Ecrou Non reliée
20 0002070020 Ecrou Non reliée
21 0300010833 VIS Disponible Voir la pièce
22 0002070016 Vis Non reliée
23 0300011207 VIS Disponible Voir la pièce
24 0300011209 VIS Disponible Voir la pièce
25 0002070021 Vis Non reliée
26 0002070017 Vis Disponible Voir la pièce
26 0002070017 Vis Disponible Voir la pièce
27 0300400802 RONDELLE PLATE Nous contacter Voir la pièce
28 0300401201 RONDELLE PLATE Nous contacter Voir la pièce
29 0002070025 Rondelle Non reliée
30 0300451201 Rondelle Nous contacter Voir la pièce
31 0002070022 Rondelle Non reliée
32 0002070019 Rondelle Non reliée
32 0002070019 Rondelle Non reliée
Vue éclatée ST 4661 F2LB

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 8102100305 Moyeu de roue 400x8 et 500x10 Nous contacter Voir la pièce
1 8102100305 Moyeu de roue 400x8 et 500x10 Nous contacter Voir la pièce
1 8102100307 Moyeu de roue 500x10 fixe Nous contacter Voir la pièce
1 8102100307 Moyeu de roue 500x10 fixe Nous contacter Voir la pièce
2 8102100302 Pièce de liaison Nous contacter Voir la pièce
3 8102100306 Tringle 400x8 et 500x10 3/4 Nous contacter Voir la pièce
3 8102100308 Tringle 500x10 fixe Nous contacter Voir la pièce
4 3002000106 Broche Disponible Voir la pièce
4 3002000106 Broche Disponible Voir la pièce
4 3002000106 Broche Disponible Voir la pièce
5 8102100301 Lame niveleuse Nous contacter Voir la pièce
6 8102100304 Règle sup. de maintien Nous contacter Voir la pièce
7 8102100303 Règle inf. de maintien Nous contacter Voir la pièce
8 0341000117 Bande caoutchouc Non reliée
9 0304000323 Patin Non reliée
10 0302020170 Entretoise 400x8 et 500x10 3/4 Non reliée
10 0302020170 Entretoise 400x8 et 500x10 3/4 Non reliée
10 0302020172 Entretoise 500x10 fixe Non reliée
10 0302020172 Entretoise 500x10 fixe Non reliée
10 0302020174 Entretoise 400x8 et 500x10 3/4 Non reliée
10 0302020174 Entretoise 400x8 et 500x10 3/4 Non reliée
11 0302020171 Entretoise 500x10 3/4 Non reliée
12 0302020168 Entretoise Non reliée
13 0302020167 Butée roue 400x8 Non reliée
13 0302020173 Butée roue 500x10 fixe Non reliée
14 0301030005 Goupille Disponible Voir la pièce
14 0301030005 Goupille Disponible Voir la pièce
14 0301030005 Goupille Disponible Voir la pièce
15 0300400802 RONDELLE PLATE Nous contacter Voir la pièce
15 0300400802 RONDELLE PLATE Nous contacter Voir la pièce
15 0300400802 RONDELLE PLATE Nous contacter Voir la pièce
16 0300211001 ECROU Disponible Voir la pièce
17 0300210802 ECROU FREIN BORGNE Nous contacter Voir la pièce
17 0300210802 ECROU FREIN BORGNE Nous contacter Voir la pièce
17 0300210802 ECROU FREIN BORGNE Nous contacter Voir la pièce
17 0300210802 ECROU FREIN BORGNE Nous contacter Voir la pièce
18 0300050804 Vis Non reliée
19 0300011021 Vis 400x8 Non reliée
19 0300011035 Vis 500x10 Non reliée
20 0300010844 Vis Disponible Voir la pièce
21 0300010837 VIS Nous contacter Voir la pièce
22 0300010816 VIS Non reliée
23 0002010646 Graisseur Non reliée
23 0002010646 Graisseur Non reliée
100 8002010302 Moyeu Nous contacter Voir la pièce
101 0309000024 Roue gauche Nous contacter Voir la pièce
102 0309000023 Roue droite Nous contacter Voir la pièce
103 0301010014 GOUPILLE CLIPS Nous contacter Voir la pièce
104 0300401201 RONDELLE PLATE Nous contacter Voir la pièce
104 0300401201 RONDELLE PLATE Nous contacter Voir la pièce
104 0300401201 RONDELLE PLATE Nous contacter Voir la pièce
104 0300401201 RONDELLE PLATE Nous contacter Voir la pièce
104 0300401201 RONDELLE PLATE Nous contacter Voir la pièce
104 0300401201 RONDELLE PLATE Nous contacter Voir la pièce
105 0300211201 ECROU FREIN Nous contacter Voir la pièce
105 0300211201 ECROU FREIN Nous contacter Voir la pièce
106 0300011212 Vis Non reliée
106 0300011212 Vis Non reliée
200 0303000021 Masse de roue Nous contacter Voir la pièce
200 0303000021 Masse de roue Nous contacter Voir la pièce
201 0303000002 Contre poids Nous contacter Voir la pièce
202 0300451201 Rondelle Nous contacter Voir la pièce
202 0300451201 Rondelle Nous contacter Voir la pièce
203 0300401201 RONDELLE PLATE Nous contacter Voir la pièce
203 0300401201 RONDELLE PLATE Nous contacter Voir la pièce
204 0300211201 ECROU FREIN Nous contacter Voir la pièce
204 0300211201 ECROU FREIN Nous contacter Voir la pièce
205 0300011201 Vis Disponible Voir la pièce
205 0300011201 Vis Disponible Voir la pièce
206 0300011008 VIS Disponible Voir la pièce
Vue éclatée ST 4661 F2LB

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
300 0309000008 Roue droite Non reliée
301 0309000007 Roue gauche Non reliée
302 0302030017 Moyeux différentiels Disponible Voir la pièce
302 0302030017 Moyeux différentiels Disponible Voir la pièce
303 0301030002 GOUPILLE BETA Disponible Voir la pièce
303 0301030002 GOUPILLE BETA Disponible Voir la pièce
304 0300201401 Ecrou Non reliée
305 0300011402 Vis Non reliée
305 0300011402 Vis Non reliée
306 0002080001 Goupille Non reliée
306 0002080001 Goupille Non reliée
400 0303000003 Masse de roue Non reliée
400 0303000003 Masse de roue Non reliée
401 0303000002 Contre poids Nous contacter Voir la pièce
402 0300211401 Ecrou Non reliée
403 0300011404 Vis Non reliée
403 0300011404 Vis Non reliée
404 0300011008 VIS Disponible Voir la pièce
500 3502020325 Support contre poids Nous contacter Voir la pièce
501 0309000008 Roue droite Non reliée
502 0309000007 Roue gauche Non reliée
503 0303000003 Masse de roue Non reliée
503 0303000003 Masse de roue Non reliée
504 0303000002 Contre poids Nous contacter Voir la pièce
505 0302030064 Moyeux fixes Non reliée
505 0302030064 Moyeux fixes Non reliée
506 0301030002 GOUPILLE BETA Disponible Voir la pièce
506 0301030002 GOUPILLE BETA Disponible Voir la pièce
507 0300211401 Ecrou Non reliée
507 0300211401 Ecrou Non reliée
508 0300201401 Ecrou Non reliée
509 0300011404 Vis Non reliée
509 0300011404 Vis Non reliée
510 0300011402 Vis Non reliée
510 0300011402 Vis Non reliée
511 0300011008 VIS Disponible Voir la pièce
512 0002080001 Goupille Non reliée
512 0002080001 Goupille Non reliée
chevron_right
