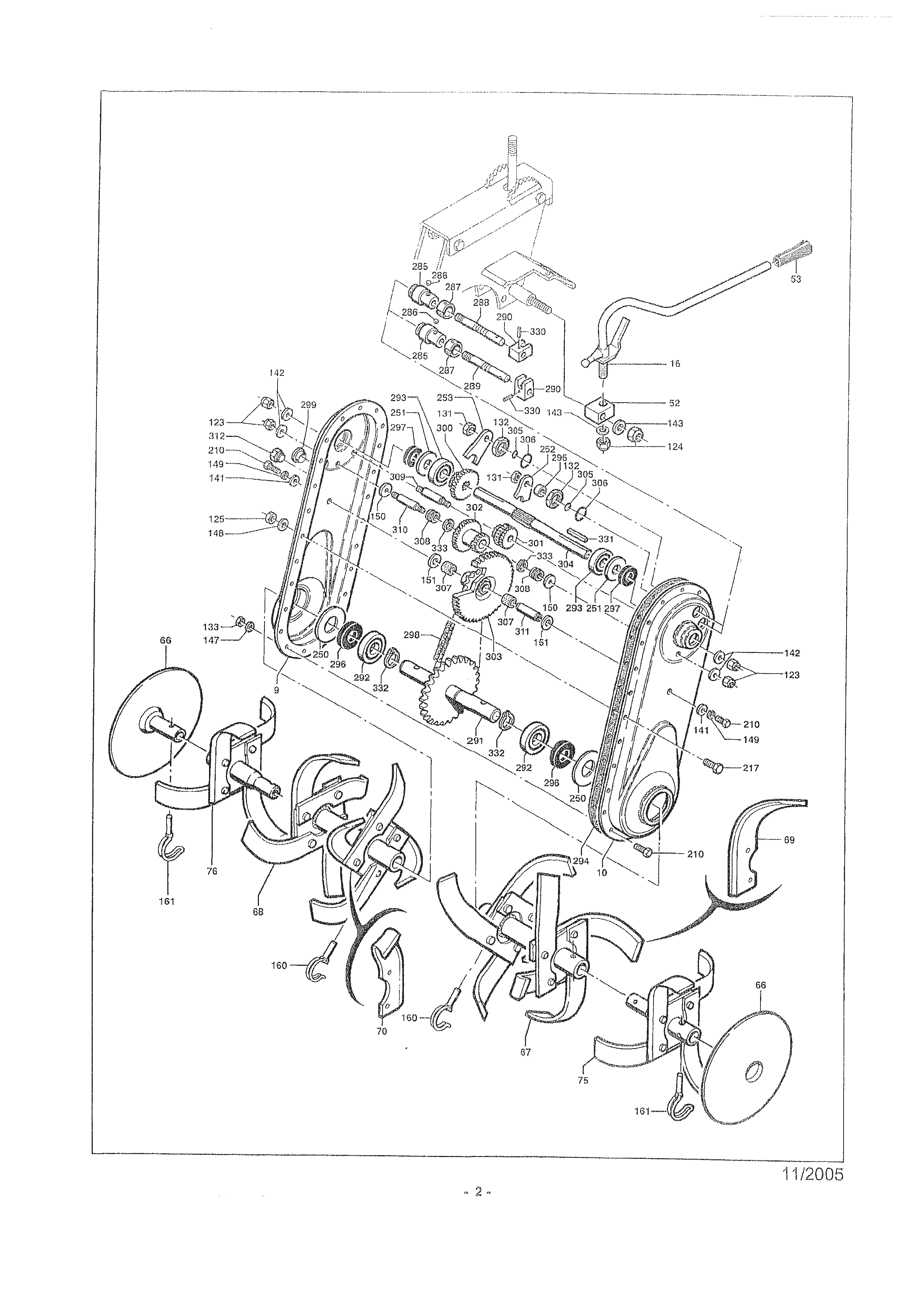

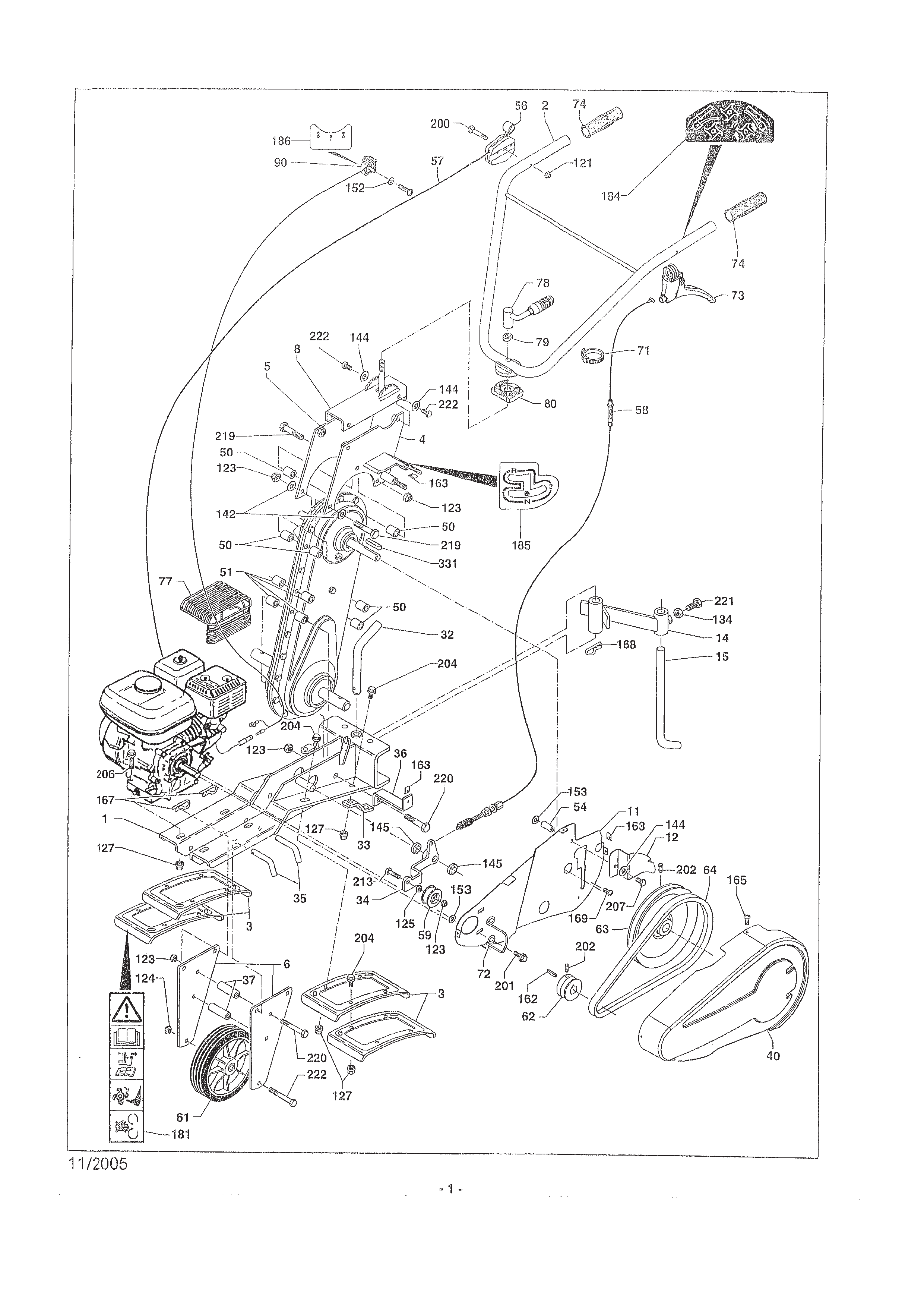

Vue Éclatée ST 4661 F - FL - FLB
Retrouvez les pièces détachées, références et repères disponibles pour ST 4661 F - FL - FLB.
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 3502010503 | Châssis | Disponible | Voir la pièce |
| 2 | 3502010317 | Guidon | Nous contacter | Voir la pièce |
| 2 | 3502010617 | Guidon | Nous contacter | Voir la pièce |
| 3 | 3502010601 | AILE PROTECTION | Nous contacter | Voir la pièce |
| 3 | 3502010601 | AILE PROTECTION | Nous contacter | Voir la pièce |
| 4 | 3502032110 | Potence guidon gauche | Nous contacter | Voir la pièce |
| 5 | 3502012307 | Potence guidon droit | Nous contacter | Voir la pièce |
| 6 | 3502010318 | Platine de roue | Disponible | Voir la pièce |
| 8 | 3502012309 | Chapeau potence | Nous contacter | Voir la pièce |
| 11 | 3502030322 | Tôle intérieure | Non reliée | |
| 12 | 3502030316 | Tôle passage levier | Non reliée | |
| 14 | 3502010319 | CORPS DE BEQUILLE | Disponible | Voir la pièce |
| 15 | 3502010320 | BEQUILLE | Disponible | Voir la pièce |
| 32 | 3502010205 | BROCHE DE BEQUILLE | Disponible | Voir la pièce |
| 33 | 57301160 | Chape support aile | Disponible | Voir la pièce |
| 34 | 15102140 | Levier embrayage | Disponible | Voir la pièce |
| 35 | 3502010203 | Broche roue avant | Nous contacter | Voir la pièce |
| 36 | 0304000135 | Patte fixation | Non reliée | |
| 37 | 0302020051 | Entretoise | Disponible | Voir la pièce |
| 40 | 0340020019 | Capot courroie | Nous contacter | Voir la pièce |
| 50 | 16016 | Entretoise | Disponible | Voir la pièce |
| 50 | 16016 | Entretoise | Disponible | Voir la pièce |
| 50 | 16016 | Entretoise | Disponible | Voir la pièce |
| 50 | 16016 | Entretoise | Disponible | Voir la pièce |
| 51 | 16017 | Entretoise lg23,7 | Nous contacter | Voir la pièce |
| 54 | 0302020069 | Entretoise | Non reliée | |
| 56 | 0307020011 | Manette friction | Nous contacter | Voir la pièce |
| 56 | 0307020013 | Manette gaz ex17 | Nous contacter | Voir la pièce |
| 57 | 0308040031 | Câble de gaz 1140 mm | Nous contacter | Voir la pièce |
| 58 | 0308020037 | Câble embrayage | Non reliée | |
| 59 | 12162 | Galet embrayage | Disponible | Voir la pièce |
| 61 | 14090 | Roue | Disponible | Voir la pièce |
| 62 | 15170 | Poulie moteur dia 19,05 | Non reliée | |
| 62 | 15435 | Poulie moteur dia 20 | Nous contacter | Voir la pièce |
| 63 | 15219 | Poulie transmission | Disponible | Voir la pièce |
| 64 | 13493 | Courroie | Nous contacter | Voir la pièce |
| 71 | 0301060003 | ATTACHE RILSAN | Disponible | Voir la pièce |
| 72 | 14987 | Guide courroie | Disponible | Voir la pièce |
| 73 | 03070100200 | Levier embrayage | Non reliée | |
| 74 | 0341000037 | Poignée | Disponible | Voir la pièce |
| 74 | 0341000037 | Poignée | Disponible | Voir la pièce |
| 77 | 14814 | Grille echap. | Nous contacter | Voir la pièce |
| 78 | 0300801401 | POIGNEE SERRAGE | Disponible | Voir la pièce |
| 79 | 0302020037 | ENTRETOISE | Disponible | Voir la pièce |
| 80 | 0303000007 | PIECE INTERMEDIAIRE | Disponible | Voir la pièce |
| 90 | 13210 | Switch arrêt moteur | Disponible | Voir la pièce |
| 121 | 11482 | Ecrou | Nous contacter | Voir la pièce |
| 123 | 11485 | Ecrou | Disponible | Voir la pièce |
| 123 | 11485 | Ecrou | Disponible | Voir la pièce |
| 123 | 11485 | Ecrou | Disponible | Voir la pièce |
| 123 | 11485 | Ecrou | Disponible | Voir la pièce |
| 123 | 11485 | Ecrou | Disponible | Voir la pièce |
| 124 | 11486 | Ecrou | Nous contacter | Voir la pièce |
| 125 | 11429 | Ecrou | Nous contacter | Voir la pièce |
| 127 | 11519 | Ecrou | Disponible | Voir la pièce |
| 127 | 11519 | Ecrou | Disponible | Voir la pièce |
| 127 | 11519 | Ecrou | Disponible | Voir la pièce |
| 134 | 11431 | Ecrou | Disponible | Voir la pièce |
| 142 | 11621 | Rondelle plate | Nous contacter | Voir la pièce |
| 144 | 0300430801 | RONDELLE | Nous contacter | Voir la pièce |
| 144 | 0300430801 | RONDELLE | Nous contacter | Voir la pièce |
| 144 | 0300430801 | RONDELLE | Nous contacter | Voir la pièce |
| 145 | 11823 | Rondelle starlock | Nous contacter | Voir la pièce |
| 145 | 11823 | Rondelle starlock | Nous contacter | Voir la pièce |
| 152 | 11611 | Rondelle 3,2x10x1 z | Nous contacter | Voir la pièce |
| 153 | 11619 | Rondelle speciale | Nous contacter | Voir la pièce |
| 153 | 11619 | Rondelle speciale | Nous contacter | Voir la pièce |
| 162 | 12973 | Clavette arbre diam 20 | Disponible | Voir la pièce |
| 162 | 12979 | Clavette arbre diam 19,5 | Non reliée | |
| 163 | 11495 | Clips | Disponible | Voir la pièce |
| 163 | 11495 | Clips | Disponible | Voir la pièce |
| 163 | 11495 | Clips | Disponible | Voir la pièce |
| 165 | 11135 | Vis | Nous contacter | Voir la pièce |
| 167 | 11702 | Goupille beta | Disponible | Voir la pièce |
| 168 | 11703 | Goupille beta | Disponible | Voir la pièce |
| 181 | 21240 | Etiq. sécurité | Disponible | Voir la pièce |
| 184 | 62831A | Etiq. embrayage | Nous contacter | Voir la pièce |
| 186 | 14678B | Etiq. arrêt moteur | Nous contacter | Voir la pièce |
| 200 | 0300080604 | VIS | Disponible | Voir la pièce |
| 201 | 11113 | Voir 70123160 | Disponible | Voir la pièce |
| 202 | 11085 | Vis | Disponible | Voir la pièce |
| 202 | 11085 | Vis | Disponible | Voir la pièce |
| 204 | 11260 | Vis | Disponible | Voir la pièce |
| 204 | 11260 | Vis | Disponible | Voir la pièce |
| 204 | 11260 | Vis | Disponible | Voir la pièce |
| 206 | 11265 | Vis | Disponible | Voir la pièce |
| 207 | 10781 | Vis h | Nous contacter | Voir la pièce |
| 213 | 10810 | Vis | Disponible | Voir la pièce |
| 219 | 10827 | Vis h | Nous contacter | Voir la pièce |
| 219 | 10827 | Vis h | Nous contacter | Voir la pièce |
| 220 | 10822 | Vis | Nous contacter | Voir la pièce |
| 220 | 10822 | Vis | Nous contacter | Voir la pièce |
| 221 | 0300011212 | Vis | Non reliée | |
| 222 | 0300011206 | VIS SUPPORT | Disponible | Voir la pièce |
| 222 | 0300011206 | VIS SUPPORT | Disponible | Voir la pièce |
| 222 | 0300011206 | VIS SUPPORT | Disponible | Voir la pièce |
| 331 | 12973 | Clavette arbre diam 20 | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 9 | 14003002 | Joue carter droite | Nous contacter | Voir la pièce |
| 10 | 14003012 | Joue carter gauche | Nous contacter | Voir la pièce |
| 16 | 3502010307 | Levier vitesse | Non reliée | |
| 52 | 18007 | Support levier vitesse | Nous contacter | Voir la pièce |
| 53 | 12130 | Embout caoutchouc | Disponible | Voir la pièce |
| 66 | 55102 | Disque | Disponible | Voir la pièce |
| 66 | 55102 | Disque | Disponible | Voir la pièce |
| 67 | 55122 | Étoile départ gauche hél. | Nous contacter | Voir la pièce |
| 68 | 55121 | Étoile départ droit hél. | Disponible | Voir la pièce |
| 69 | 81918 | Couteau gauche helicoidale | Disponible | Voir la pièce |
| 70 | 81917 | Couteau droit helicoidale | Disponible | Voir la pièce |
| 75 | 55124 | Etoile add. gauche hél. | Disponible | Voir la pièce |
| 76 | 55123 | Etoile add. droite hél. | Disponible | Voir la pièce |
| 123 | 11485 | Ecrou | Disponible | Voir la pièce |
| 123 | 11485 | Ecrou | Disponible | Voir la pièce |
| 124 | 11486 | Ecrou | Nous contacter | Voir la pièce |
| 125 | 11429 | Ecrou | Nous contacter | Voir la pièce |
| 131 | 11450 | Ecrou hm | Non reliée | |
| 131 | 11450 | Ecrou hm | Non reliée | |
| 132 | 11470 | Ecrou | Non reliée | |
| 132 | 11470 | Ecrou | Non reliée | |
| 141 | 11616 | Rondelle | Nous contacter | Voir la pièce |
| 141 | 11616 | Rondelle | Nous contacter | Voir la pièce |
| 142 | 11621 | Rondelle plate | Nous contacter | Voir la pièce |
| 142 | 11621 | Rondelle plate | Nous contacter | Voir la pièce |
| 143 | 11635 | Rondelle | Nous contacter | Voir la pièce |
| 143 | 11635 | Rondelle | Nous contacter | Voir la pièce |
| 147 | 11585 | Rondelle grower | Non reliée | |
| 148 | 11587 | Rondelle elastique | Nous contacter | Voir la pièce |
| 150 | 11813 | Rondelle traitee | Nous contacter | Voir la pièce |
| 150 | 11813 | Rondelle traitee | Nous contacter | Voir la pièce |
| 151 | 11814 | Rondelle traitee | Nous contacter | Voir la pièce |
| 151 | 11814 | Rondelle traitee | Nous contacter | Voir la pièce |
| 160 | 55082 | Goupille clips dia 10x33 | Nous contacter | Voir la pièce |
| 160 | 55082 | Goupille clips dia 10x33 | Nous contacter | Voir la pièce |
| 161 | 55083 | Goupille clips dia 8x33 | Nous contacter | Voir la pièce |
| 161 | 55083 | Goupille clips dia 8x33 | Nous contacter | Voir la pièce |
| 210 | 10766 | Vis | Disponible | Voir la pièce |
| 210 | 10766 | Vis | Disponible | Voir la pièce |
| 210 | 10766 | Vis | Disponible | Voir la pièce |
| 217 | 10801 | Vis h | Non reliée | |
| 250 | R30X62X2 | Rondelle tole 4225 | Disponible | Voir la pièce |
| 250 | R30X62X2 | Rondelle tole 4225 | Disponible | Voir la pièce |
| 251 | 06303022 | Rondelle d | Non reliée | |
| 251 | 06303022 | Rondelle d | Non reliée | |
| 252 | 10003048 | Fourchette | Disponible | Voir la pièce |
| 253 | 10003044 | Fourchette m. arr. | Nous contacter | Voir la pièce |
| 285 | 14952 | Palier fourchette | Nous contacter | Voir la pièce |
| 285 | 14952 | Palier fourchette | Nous contacter | Voir la pièce |
| 286 | 12636 | Dl bille acier diam. 8 | Disponible | Voir la pièce |
| 287 | 13040 | Ressort a lame | Disponible | Voir la pièce |
| 287 | 13040 | Ressort a lame | Disponible | Voir la pièce |
| 288 | 15075 | Axe de fourchette | Disponible | Voir la pièce |
| 289 | 15076 | Axe de fourchette ar | Nous contacter | Voir la pièce |
| 290 | 12935 | U de fourchette motoculteur | Non reliée | |
| 290 | 12935 | U de fourchette motoculteur | Non reliée | |
| 291 | 15041 | Arbre central | Nous contacter | Voir la pièce |
| 292 | 12507 | Roulement | Disponible | Voir la pièce |
| 292 | 12507 | Roulement | Disponible | Voir la pièce |
| 293 | 12534 | Roulement | Non reliée | |
| 293 | 12534 | Roulement | Non reliée | |
| 294 | 12354 | Joint de carter | Disponible | Voir la pièce |
| 296 | 12253 | Joint spi double levre | Disponible | Voir la pièce |
| 296 | 12253 | Joint spi double levre | Disponible | Voir la pièce |
| 296 | 12253 | Joint spi double levre | Disponible | Voir la pièce |
| 297 | 12251 | Joint spi simple levre | Disponible | Voir la pièce |
| 297 | 12251 | Joint spi simple levre | Disponible | Voir la pièce |
| 298 | 13305 | Chaine | Disponible | Voir la pièce |
| 299 | 12793 | Bouchon | Disponible | Voir la pièce |
| 300 | 15345 | Pignon 16x30 4225/4225d | Disponible | Voir la pièce |
| 301 | 15336 | Pignon | Nous contacter | Voir la pièce |
| 302 | 15340 | Pignon 33x19 4225/4225d | Non reliée | |
| 303 | 15370 | Pignon 8x77 | Nous contacter | Voir la pièce |
| 304 | 15011 | Arbre primaire | Non reliée | |
| 305 | 12316 | Joint torique | Non reliée | |
| 305 | 12316 | Joint torique | Non reliée | |
| 306 | 12315 | Joint torique | Nous contacter | Voir la pièce |
| 306 | 12315 | Joint torique | Nous contacter | Voir la pièce |
| 307 | 12680 | Bague friction | Nous contacter | Voir la pièce |
| 307 | 12680 | Bague friction | Nous contacter | Voir la pièce |
| 308 | 12660 | Douille a aiguille | Non reliée | |
| 308 | 12660 | Douille a aiguille | Non reliée | |
| 309 | 15106 | Axe | Nous contacter | Voir la pièce |
| 310 | 15103 | Axe intermediaire diam.14 | Disponible | Voir la pièce |
| 311 | 15112 | Axe | Nous contacter | Voir la pièce |
| 312 | 12779 | Bouchon de niveau | Nous contacter | Voir la pièce |
| 330 | 11763 | Goupille | Non reliée | |
| 330 | 11763 | Goupille | Non reliée | |
| 331 | 12973 | Clavette arbre diam 20 | Disponible | Voir la pièce |
| 332 | 12870 | Circlips ext. 30 | Non reliée | |
| 332 | 12870 | Circlips ext. 30 | Non reliée | |
| 333 | 12840 | Circlips inversé 20 | Disponible | Voir la pièce |
| 333 | 12840 | Circlips inversé 20 | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 8102100305 | Moyeu de roue 400x8 et 500x10 | Nous contacter | Voir la pièce |
| 1 | 8102100305 | Moyeu de roue 400x8 et 500x10 | Nous contacter | Voir la pièce |
| 1 | 8102100307 | Moyeu de roue 500x10 fixe | Nous contacter | Voir la pièce |
| 1 | 8102100307 | Moyeu de roue 500x10 fixe | Nous contacter | Voir la pièce |
| 2 | 8102100302 | Pièce de liaison | Nous contacter | Voir la pièce |
| 3 | 8102100306 | Tringle 400x8 et 500x10 3/4 | Nous contacter | Voir la pièce |
| 3 | 8102100308 | Tringle 500x10 fixe | Nous contacter | Voir la pièce |
| 4 | 3002000106 | Broche | Disponible | Voir la pièce |
| 4 | 3002000106 | Broche | Disponible | Voir la pièce |
| 4 | 3002000106 | Broche | Disponible | Voir la pièce |
| 5 | 8102100301 | Lame niveleuse | Nous contacter | Voir la pièce |
| 6 | 8102100304 | Règle sup. de maintien | Nous contacter | Voir la pièce |
| 7 | 8102100303 | Règle inf. de maintien | Nous contacter | Voir la pièce |
| 8 | 0341000117 | Bande caoutchouc | Non reliée | |
| 9 | 0304000323 | Patin | Non reliée | |
| 10 | 0302020170 | Entretoise 400x8 et 500x10 3/4 | Non reliée | |
| 10 | 0302020170 | Entretoise 400x8 et 500x10 3/4 | Non reliée | |
| 10 | 0302020172 | Entretoise 500x10 fixe | Non reliée | |
| 10 | 0302020172 | Entretoise 500x10 fixe | Non reliée | |
| 10 | 0302020174 | Entretoise 400x8 et 500x10 3/4 | Non reliée | |
| 10 | 0302020174 | Entretoise 400x8 et 500x10 3/4 | Non reliée | |
| 11 | 0302020171 | Entretoise 500x10 3/4 | Non reliée | |
| 12 | 0302020168 | Entretoise | Non reliée | |
| 13 | 0302020167 | Butée roue 400x8 | Non reliée | |
| 13 | 0302020173 | Butée roue 500x10 fixe | Non reliée | |
| 14 | 0301030005 | Goupille | Disponible | Voir la pièce |
| 14 | 0301030005 | Goupille | Disponible | Voir la pièce |
| 14 | 0301030005 | Goupille | Disponible | Voir la pièce |
| 15 | 0300400802 | RONDELLE PLATE | Nous contacter | Voir la pièce |
| 15 | 0300400802 | RONDELLE PLATE | Nous contacter | Voir la pièce |
| 15 | 0300400802 | RONDELLE PLATE | Nous contacter | Voir la pièce |
| 16 | 0300211001 | ECROU | Disponible | Voir la pièce |
| 17 | 0300210802 | ECROU FREIN BORGNE | Nous contacter | Voir la pièce |
| 17 | 0300210802 | ECROU FREIN BORGNE | Nous contacter | Voir la pièce |
| 17 | 0300210802 | ECROU FREIN BORGNE | Nous contacter | Voir la pièce |
| 17 | 0300210802 | ECROU FREIN BORGNE | Nous contacter | Voir la pièce |
| 18 | 0300050804 | Vis | Non reliée | |
| 19 | 0300011021 | Vis 400x8 | Non reliée | |
| 19 | 0300011035 | Vis 500x10 | Non reliée | |
| 20 | 0300010844 | Vis | Disponible | Voir la pièce |
| 21 | 0300010837 | VIS | Nous contacter | Voir la pièce |
| 22 | 0300010816 | VIS | Non reliée | |
| 23 | 0002010646 | Graisseur | Non reliée | |
| 23 | 0002010646 | Graisseur | Non reliée | |
| 100 | 8002010302 | Moyeu | Nous contacter | Voir la pièce |
| 101 | 0309000024 | Roue gauche | Nous contacter | Voir la pièce |
| 102 | 0309000023 | Roue droite | Nous contacter | Voir la pièce |
| 103 | 0301010014 | GOUPILLE CLIPS | Nous contacter | Voir la pièce |
| 104 | 0300401201 | RONDELLE PLATE | Nous contacter | Voir la pièce |
| 104 | 0300401201 | RONDELLE PLATE | Nous contacter | Voir la pièce |
| 104 | 0300401201 | RONDELLE PLATE | Nous contacter | Voir la pièce |
| 104 | 0300401201 | RONDELLE PLATE | Nous contacter | Voir la pièce |
| 104 | 0300401201 | RONDELLE PLATE | Nous contacter | Voir la pièce |
| 104 | 0300401201 | RONDELLE PLATE | Nous contacter | Voir la pièce |
| 105 | 0300211201 | ECROU FREIN | Nous contacter | Voir la pièce |
| 105 | 0300211201 | ECROU FREIN | Nous contacter | Voir la pièce |
| 106 | 0300011212 | Vis | Non reliée | |
| 106 | 0300011212 | Vis | Non reliée | |
| 200 | 0303000021 | Masse de roue | Nous contacter | Voir la pièce |
| 200 | 0303000021 | Masse de roue | Nous contacter | Voir la pièce |
| 201 | 0303000002 | Contre poids | Nous contacter | Voir la pièce |
| 202 | 0300451201 | Rondelle | Nous contacter | Voir la pièce |
| 202 | 0300451201 | Rondelle | Nous contacter | Voir la pièce |
| 203 | 0300401201 | RONDELLE PLATE | Nous contacter | Voir la pièce |
| 203 | 0300401201 | RONDELLE PLATE | Nous contacter | Voir la pièce |
| 204 | 0300211201 | ECROU FREIN | Nous contacter | Voir la pièce |
| 204 | 0300211201 | ECROU FREIN | Nous contacter | Voir la pièce |
| 205 | 0300011201 | Vis | Disponible | Voir la pièce |
| 205 | 0300011201 | Vis | Disponible | Voir la pièce |
| 206 | 0300011008 | VIS | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 300 | 0309000008 | Roue droite | Non reliée | |
| 301 | 0309000007 | Roue gauche | Non reliée | |
| 302 | 0302030017 | Moyeux différentiels | Disponible | Voir la pièce |
| 302 | 0302030017 | Moyeux différentiels | Disponible | Voir la pièce |
| 303 | 0301030002 | GOUPILLE BETA | Disponible | Voir la pièce |
| 303 | 0301030002 | GOUPILLE BETA | Disponible | Voir la pièce |
| 304 | 0300201401 | Ecrou | Non reliée | |
| 305 | 0300011402 | Vis | Non reliée | |
| 305 | 0300011402 | Vis | Non reliée | |
| 306 | 0002080001 | Goupille | Non reliée | |
| 306 | 0002080001 | Goupille | Non reliée | |
| 400 | 0303000003 | Masse de roue | Non reliée | |
| 400 | 0303000003 | Masse de roue | Non reliée | |
| 401 | 0303000002 | Contre poids | Nous contacter | Voir la pièce |
| 402 | 0300211401 | Ecrou | Non reliée | |
| 403 | 0300011404 | Vis | Non reliée | |
| 403 | 0300011404 | Vis | Non reliée | |
| 404 | 0300011008 | VIS | Disponible | Voir la pièce |
| 500 | 3502020325 | Support contre poids | Nous contacter | Voir la pièce |
| 501 | 0309000008 | Roue droite | Non reliée | |
| 502 | 0309000007 | Roue gauche | Non reliée | |
| 503 | 0303000003 | Masse de roue | Non reliée | |
| 503 | 0303000003 | Masse de roue | Non reliée | |
| 504 | 0303000002 | Contre poids | Nous contacter | Voir la pièce |
| 505 | 0302030064 | Moyeux fixes | Non reliée | |
| 505 | 0302030064 | Moyeux fixes | Non reliée | |
| 506 | 0301030002 | GOUPILLE BETA | Disponible | Voir la pièce |
| 506 | 0301030002 | GOUPILLE BETA | Disponible | Voir la pièce |
| 507 | 0300211401 | Ecrou | Non reliée | |
| 507 | 0300211401 | Ecrou | Non reliée | |
| 508 | 0300201401 | Ecrou | Non reliée | |
| 509 | 0300011404 | Vis | Non reliée | |
| 509 | 0300011404 | Vis | Non reliée | |
| 510 | 0300011402 | Vis | Non reliée | |
| 510 | 0300011402 | Vis | Non reliée | |
| 511 | 0300011008 | VIS | Disponible | Voir la pièce |
| 512 | 0002080001 | Goupille | Non reliée | |
| 512 | 0002080001 | Goupille | Non reliée |
