Vue 1
Vue 2
Vue 3
Vue 4
Vue 5

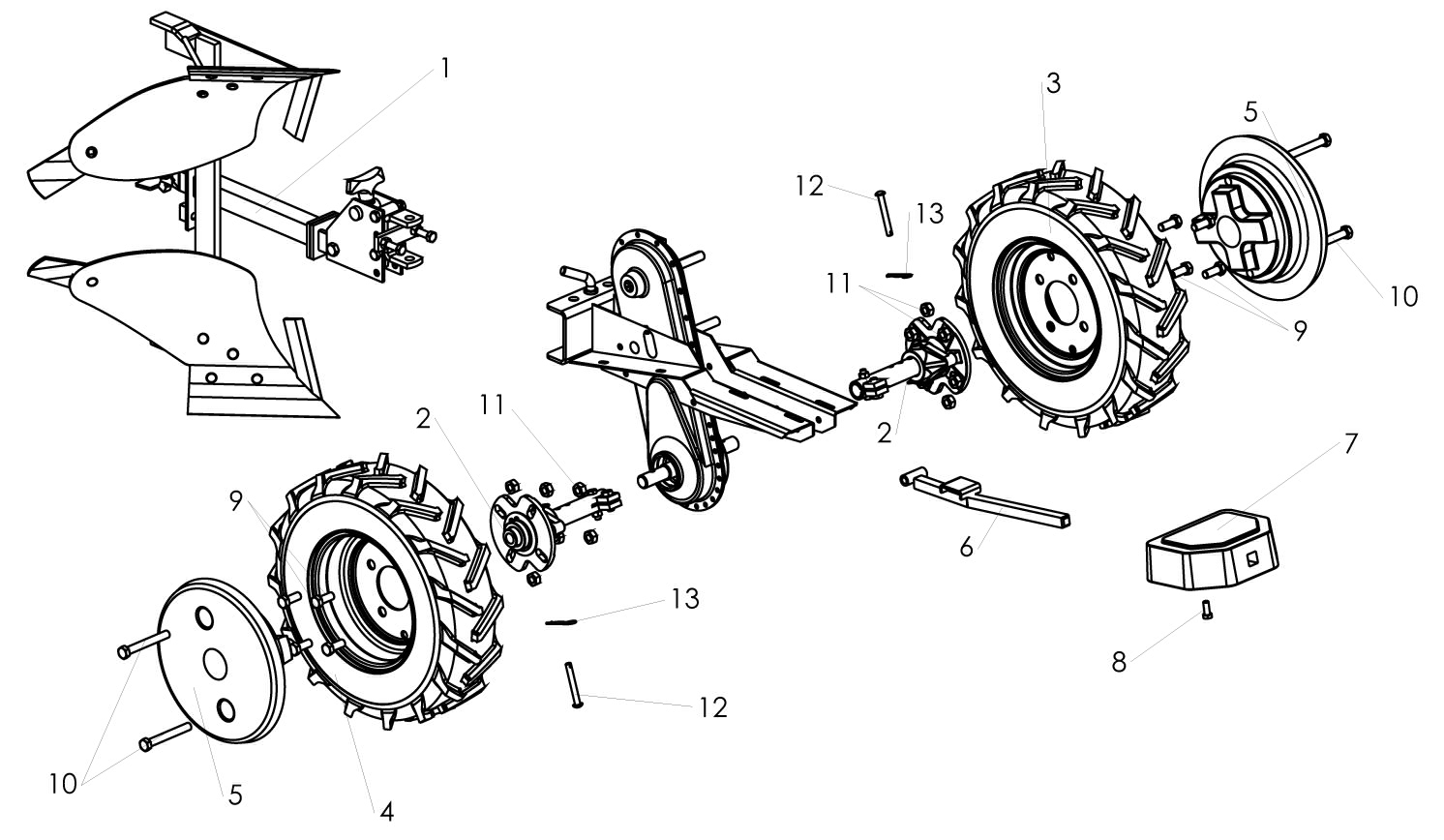

Pièces de la vue éclatée
Repère
Référence
Désignation
Disponibilité
1
0320040003
Brabant 1/2 tour 6"
Non reliée
2
0302030017
Moyeux différentiels
Disponible
Voir la pièce
2
0302030017
Moyeux différentiels
Disponible
Voir la pièce
3
0309000007
Roue gauche
Non reliée
4
0309000008
Roue droite
Non reliée
5
0303000003
Masse de roue
Non reliée
5
0303000003
Masse de roue
Non reliée
6
3502010310
Support contre poids
Disponible
Voir la pièce
7
0303000002
Contre poids
Nous contacter
Voir la pièce
8
0300011008
VIS
Disponible
Voir la pièce
9
0300011402
Vis
Non reliée
9
0300011402
Vis
Non reliée
10
0300011404
Vis
Non reliée
10
0300011404
Vis
Non reliée
11
0300201401
Ecrou
Non reliée
11
0300201401
Ecrou
Non reliée
12
0002080001
Goupille
Non reliée
12
0002080001
Goupille
Non reliée
13
0301030002
GOUPILLE BETA
Disponible
Voir la pièce
13
0301030002
GOUPILLE BETA
Disponible
Voir la pièce

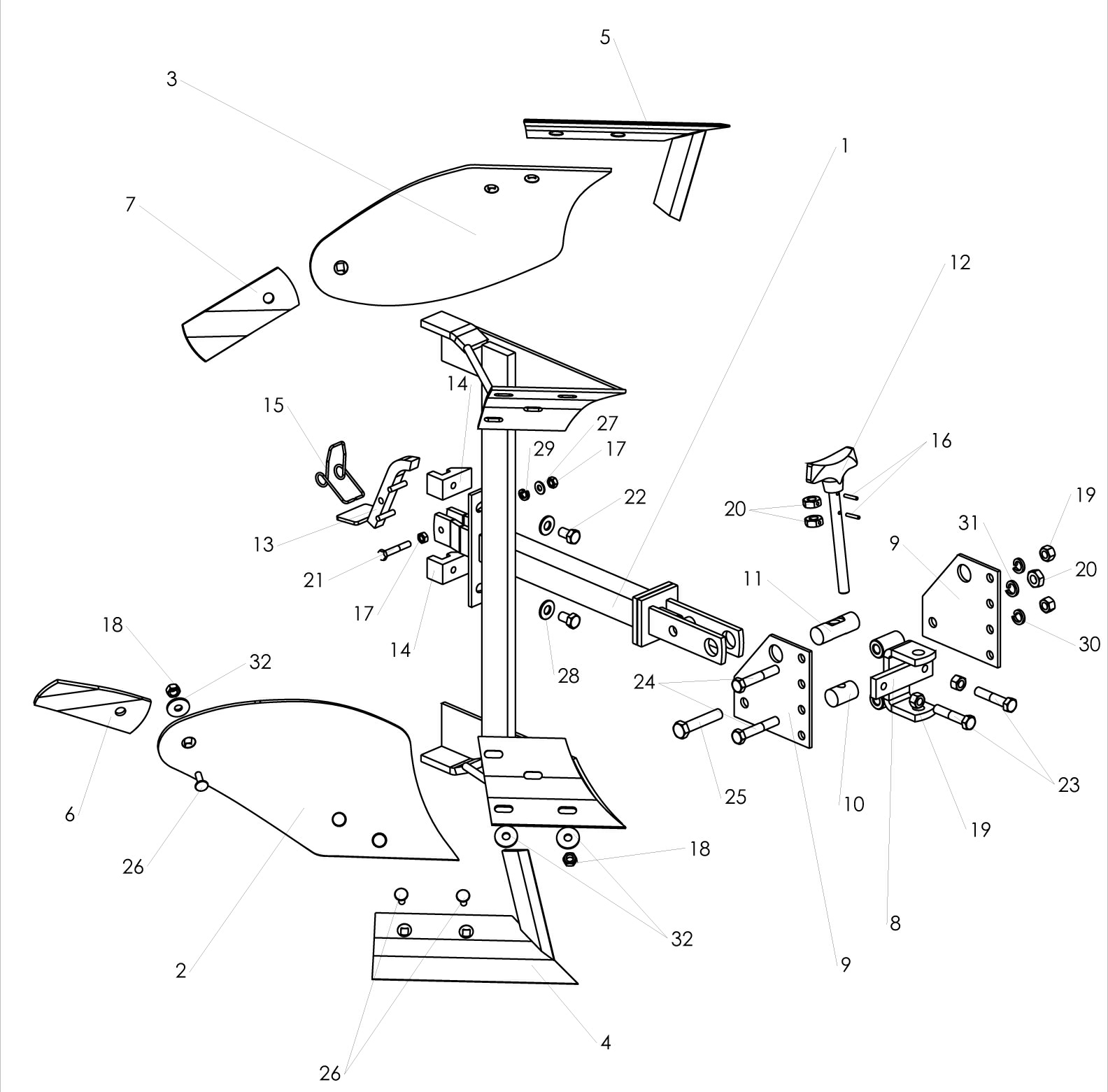

Pièces de la vue éclatée
Repère
Référence
Désignation
Disponibilité
1
0002070008
Corps de charrue
Non reliée
2
0002070014
Versoir droit
Non reliée
3
0002070015
Versoir gauche
Non reliée
4
0002070002
Soc droit
Non reliée
5
0002070003
Soc gauche
Non reliée
6
0002070004
Aileron rallonge droit
Non reliée
7
0002070005
Aileron rallonge gauche
Non reliée
8
0002070009
Attelage
Non reliée
9
0002070010
Pièce d
Non reliée
9
0002070010
Pièce d
Non reliée
10
0002070011
Entretoise inférieure
Non reliée
11
0002070012
Entretoise supérieure
Non reliée
12
0002070007
Levier de réglage
Non reliée
13
0002070006
Pédale de verrouillage
Non reliée
14
0002070013
Pièce de verrouillage
Non reliée
14
0002070013
Pièce de verrouillage
Non reliée
15
0002070001
Ressort
Non reliée
16
0301020002
GOUPILLE
Nous contacter
Voir la pièce
17
0300200802
ECROU
Disponible
Voir la pièce
17
0300200802
ECROU
Disponible
Voir la pièce
18
0002070018
Ecrou
Non reliée
18
0002070018
Ecrou
Non reliée
19
0300201202
ECROU
Disponible
Voir la pièce
19
0300201202
ECROU
Disponible
Voir la pièce
20
0002070020
Ecrou
Non reliée
20
0002070020
Ecrou
Non reliée
21
0300010833
VIS
Disponible
Voir la pièce
22
0002070016
Vis
Non reliée
23
0300011207
VIS
Disponible
Voir la pièce
24
0300011209
VIS
Disponible
Voir la pièce
25
0002070021
Vis
Non reliée
26
0002070017
Vis
Disponible
Voir la pièce
26
0002070017
Vis
Disponible
Voir la pièce
27
0300400802
RONDELLE PLATE
Nous contacter
Voir la pièce
28
0300401201
RONDELLE PLATE
Nous contacter
Voir la pièce
29
0002070025
Rondelle
Non reliée
30
0300451201
Rondelle
Nous contacter
Voir la pièce
31
0002070022
Rondelle
Non reliée
32
0002070019
Rondelle
Non reliée
32
0002070019
Rondelle
Non reliée
Pièces de la vue éclatée
Repère
Référence
Désignation
Disponibilité
1
8102100305
Moyeu de roue 400x8 et 500x10
Nous contacter
Voir la pièce
1
8102100305
Moyeu de roue 400x8 et 500x10
Nous contacter
Voir la pièce
1
8102100307
Moyeu de roue 500x10 fixe
Nous contacter
Voir la pièce
1
8102100307
Moyeu de roue 500x10 fixe
Nous contacter
Voir la pièce
2
8102100302
Pièce de liaison
Nous contacter
Voir la pièce
3
8102100306
Tringle 400x8 et 500x10 3/4
Nous contacter
Voir la pièce
3
8102100308
Tringle 500x10 fixe
Nous contacter
Voir la pièce
4
3002000106
Broche
Disponible
Voir la pièce
4
3002000106
Broche
Disponible
Voir la pièce
4
3002000106
Broche
Disponible
Voir la pièce
5
8102100301
Lame niveleuse
Nous contacter
Voir la pièce
6
8102100304
Règle sup. de maintien
Nous contacter
Voir la pièce
7
8102100303
Règle inf. de maintien
Nous contacter
Voir la pièce
8
0341000117
Bande caoutchouc
Non reliée
9
0304000323
Patin
Non reliée
10
0302020170
Entretoise 400x8 et 500x10 3/4
Non reliée
10
0302020170
Entretoise 400x8 et 500x10 3/4
Non reliée
10
0302020172
Entretoise 500x10 fixe
Non reliée
10
0302020172
Entretoise 500x10 fixe
Non reliée
10
0302020174
Entretoise 400x8 et 500x10 3/4
Non reliée
10
0302020174
Entretoise 400x8 et 500x10 3/4
Non reliée
11
0302020171
Entretoise 500x10 3/4
Non reliée
12
0302020168
Entretoise
Non reliée
13
0302020167
Butée roue 400x8
Non reliée
13
0302020173
Butée roue 500x10 fixe
Non reliée
14
0301030005
Goupille
Disponible
Voir la pièce
14
0301030005
Goupille
Disponible
Voir la pièce
14
0301030005
Goupille
Disponible
Voir la pièce
15
0300400802
RONDELLE PLATE
Nous contacter
Voir la pièce
15
0300400802
RONDELLE PLATE
Nous contacter
Voir la pièce
15
0300400802
RONDELLE PLATE
Nous contacter
Voir la pièce
16
0300211001
ECROU
Disponible
Voir la pièce
17
0300210802
ECROU FREIN BORGNE
Nous contacter
Voir la pièce
17
0300210802
ECROU FREIN BORGNE
Nous contacter
Voir la pièce
17
0300210802
ECROU FREIN BORGNE
Nous contacter
Voir la pièce
17
0300210802
ECROU FREIN BORGNE
Nous contacter
Voir la pièce
18
0300050804
Vis
Non reliée
19
0300011021
Vis 400x8
Non reliée
19
0300011035
Vis 500x10
Non reliée
20
0300010844
Vis
Disponible
Voir la pièce
21
0300010837
VIS
Nous contacter
Voir la pièce
22
0300010816
VIS
Non reliée
23
0002010646
Graisseur
Non reliée
23
0002010646
Graisseur
Non reliée

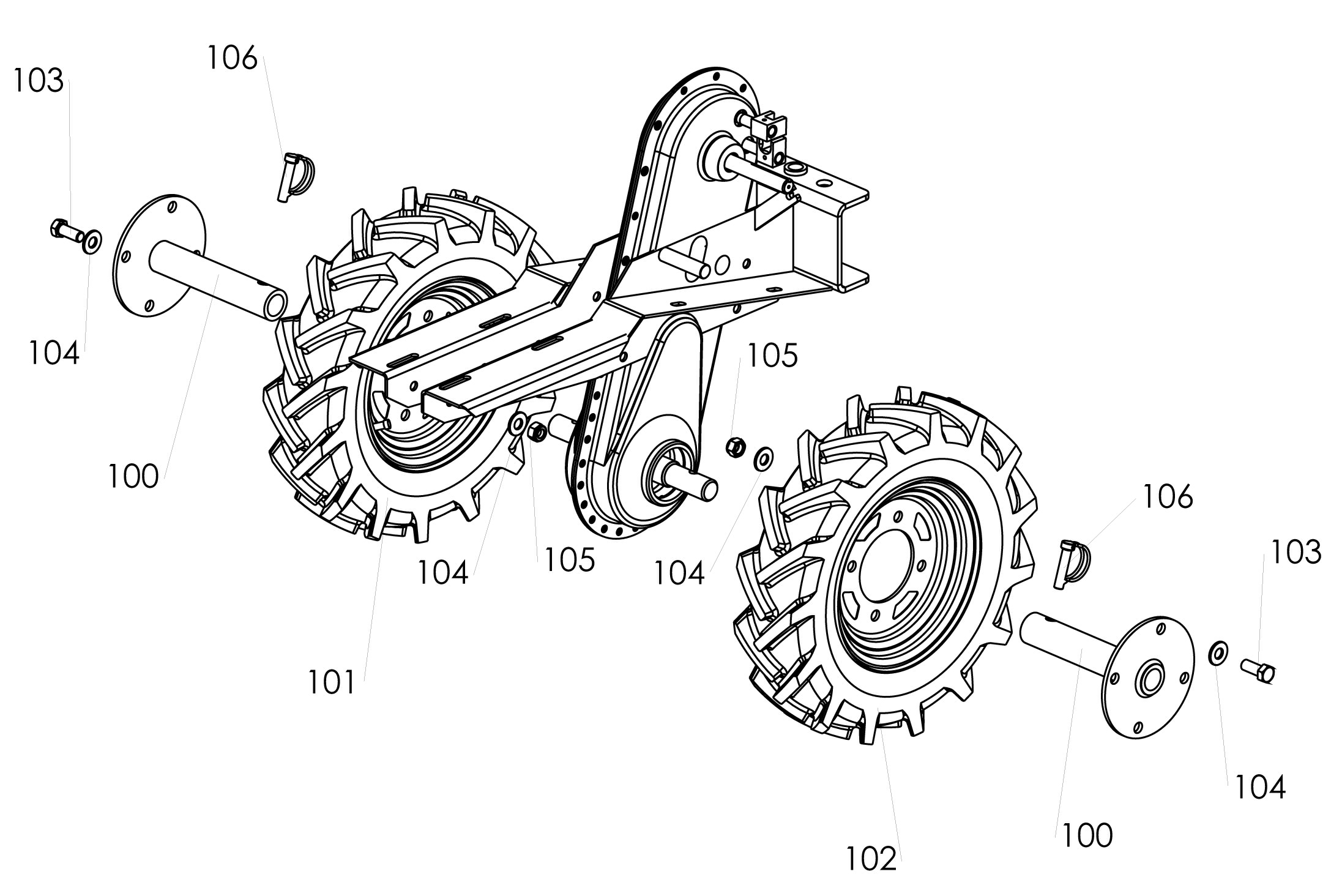

100
8002010302
Moyeu
Nous contacter
Voir la pièce
101
0309000024
Roue gauche
Nous contacter
Voir la pièce
102
0309000023
Roue droite
Nous contacter
Voir la pièce
103
0301010014
GOUPILLE CLIPS
Nous contacter
Voir la pièce
104
0300401201
RONDELLE PLATE
Nous contacter
Voir la pièce
104
0300401201
RONDELLE PLATE
Nous contacter
Voir la pièce
104
0300401201
RONDELLE PLATE
Nous contacter
Voir la pièce
104
0300401201
RONDELLE PLATE
Nous contacter
Voir la pièce
104
0300401201
RONDELLE PLATE
Nous contacter
Voir la pièce
104
0300401201
RONDELLE PLATE
Nous contacter
Voir la pièce
105
0300211201
ECROU FREIN
Nous contacter
Voir la pièce
105
0300211201
ECROU FREIN
Nous contacter
Voir la pièce
106
0300011212
Vis
Non reliée
106
0300011212
Vis
Non reliée
200
0303000021
Masse de roue
Nous contacter
Voir la pièce
200
0303000021
Masse de roue
Nous contacter
Voir la pièce
201
0303000002
Contre poids
Nous contacter
Voir la pièce
202
0300451201
Rondelle
Nous contacter
Voir la pièce
202
0300451201
Rondelle
Nous contacter
Voir la pièce
203
0300401201
RONDELLE PLATE
Nous contacter
Voir la pièce
203
0300401201
RONDELLE PLATE
Nous contacter
Voir la pièce
204
0300211201
ECROU FREIN
Nous contacter
Voir la pièce
204
0300211201
ECROU FREIN
Nous contacter
Voir la pièce
205
0300011201
Vis
Disponible
Voir la pièce
205
0300011201
Vis
Disponible
Voir la pièce
206
0300011008
VIS
Disponible
Voir la pièce
Pièces de la vue éclatée
Repère
Référence
Désignation
Disponibilité
300
0309000008
Roue droite
Non reliée
301
0309000007
Roue gauche
Non reliée
302
0302030017
Moyeux différentiels
Disponible
Voir la pièce
302
0302030017
Moyeux différentiels
Disponible
Voir la pièce
303
0301030002
GOUPILLE BETA
Disponible
Voir la pièce
303
0301030002
GOUPILLE BETA
Disponible
Voir la pièce
304
0300201401
Ecrou
Non reliée
305
0300011402
Vis
Non reliée
305
0300011402
Vis
Non reliée
306
0002080001
Goupille
Non reliée
306
0002080001
Goupille
Non reliée
400
0303000003
Masse de roue
Non reliée
400
0303000003
Masse de roue
Non reliée
401
0303000002
Contre poids
Nous contacter
Voir la pièce
402
0300211401
Ecrou
Non reliée
403
0300011404
Vis
Non reliée
403
0300011404
Vis
Non reliée
404
0300011008
VIS
Disponible
Voir la pièce
500
3502020325
Support contre poids
Nous contacter
Voir la pièce
501
0309000008
Roue droite
Non reliée
502
0309000007
Roue gauche
Non reliée
503
0303000003
Masse de roue
Non reliée
503
0303000003
Masse de roue
Non reliée
504
0303000002
Contre poids
Nous contacter
Voir la pièce
505
0302030064
Moyeux fixes
Non reliée
505
0302030064
Moyeux fixes
Non reliée
506
0301030002
GOUPILLE BETA
Disponible
Voir la pièce
506
0301030002
GOUPILLE BETA
Disponible
Voir la pièce
507
0300211401
Ecrou
Non reliée
507
0300211401
Ecrou
Non reliée
508
0300201401
Ecrou
Non reliée
509
0300011404
Vis
Non reliée
509
0300011404
Vis
Non reliée
510
0300011402
Vis
Non reliée
510
0300011402
Vis
Non reliée
511
0300011008
VIS
Disponible
Voir la pièce
512
0002080001
Goupille
Non reliée
512
0002080001
Goupille
Non reliée
