Vue Éclatée ST 3460
Retrouvez les pièces détachées, références et repères disponibles pour ST 3460.

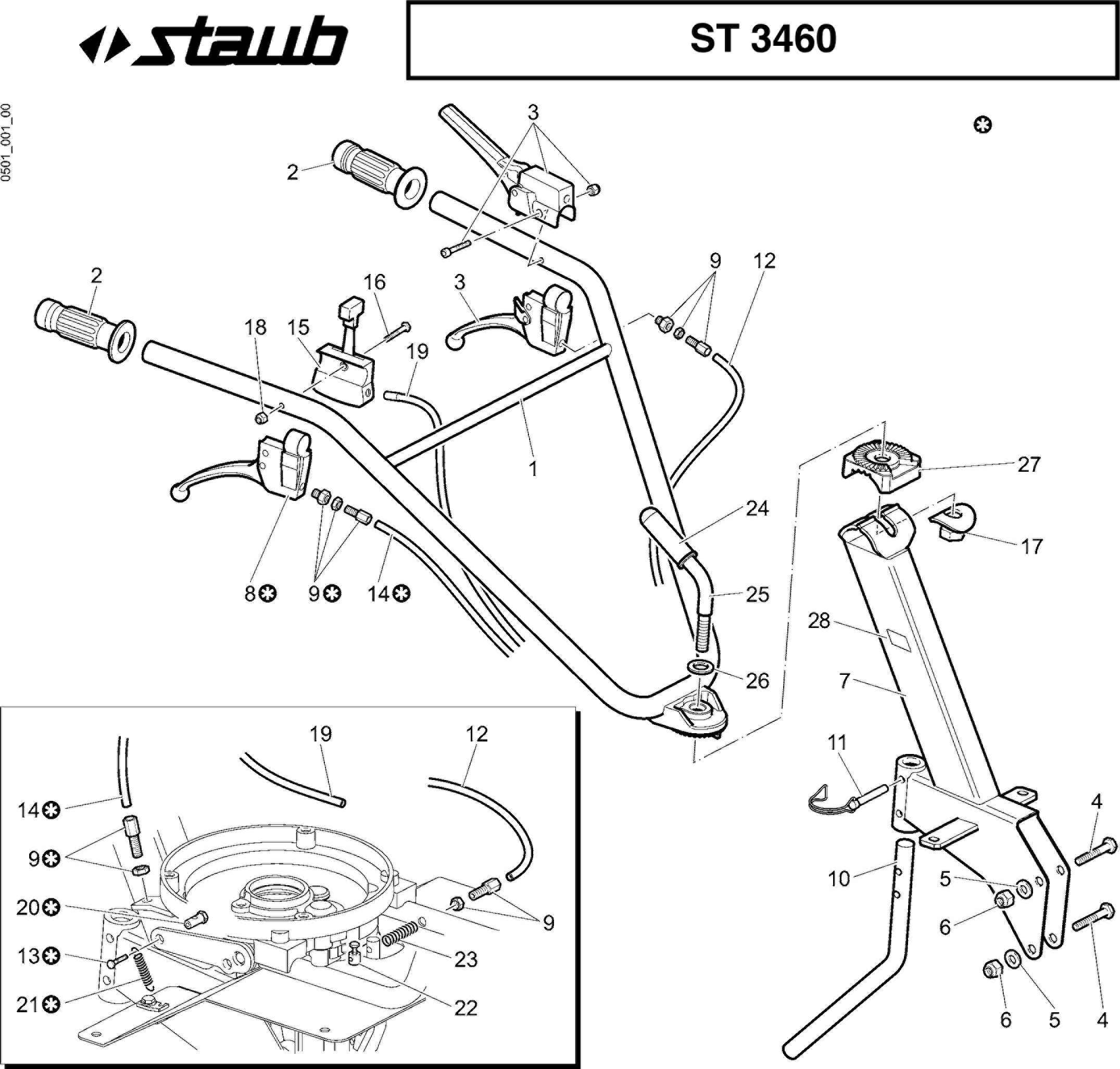

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | YF1421600 | Guidon | Nous contacter | Voir la pièce |
| 2 | YN2843300 | Poignée start | Nous contacter | Voir la pièce |
| 2 | YN2843300 | Poignée start | Nous contacter | Voir la pièce |
| 3 | YN2811730 | Poignée complète | Disponible | Voir la pièce |
| 3 | YN2811730 | Poignée complète | Disponible | Voir la pièce |
| 4 | 3906105 | Vis | Non reliée | |
| 5 | YN4376400 | Rondelle | Disponible | Voir la pièce |
| 5 | YN4376400 | Rondelle | Disponible | Voir la pièce |
| 6 | 3914014R | Ecrou | Nous contacter | Voir la pièce |
| 6 | 3914014R | Ecrou | Nous contacter | Voir la pièce |
| 7 | F1422134 | Colonne | Nous contacter | Voir la pièce |
| 8 | YN2811750 | Levier complète | Disponible | Voir la pièce |
| 9 | YN5801000 | Régulateur | Disponible | Voir la pièce |
| 9 | YN5801000 | Régulateur | Disponible | Voir la pièce |
| 9 | YN5801000 | Régulateur | Disponible | Voir la pièce |
| 9 | YN5801000 | Régulateur | Disponible | Voir la pièce |
| 10 | YF1422107 | Ergot de support | Nous contacter | Voir la pièce |
| 11 | YN5137500 | Goupille | Disponible | Voir la pièce |
| 12 | YN5485750B | Cable bowden embrayage | Disponible | Voir la pièce |
| 12 | YN5485750B | Cable bowden embrayage | Disponible | Voir la pièce |
| 13 | 301000042R | Vis | Disponible | Voir la pièce |
| 14 | N5483565 | Câble | Disponible | Voir la pièce |
| 14 | N5483565 | Câble | Disponible | Voir la pièce |
| 15 | YN2811610 | Câble acceler cpl | Disponible | Voir la pièce |
| 16 | YN6235550 | Vis | Nous contacter | Voir la pièce |
| 17 | YF1231673 | Écrou spécial | Nous contacter | Voir la pièce |
| 18 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 19 | YN2811610 | Câble acceler cpl | Disponible | Voir la pièce |
| 19 | YN2811610 | Câble acceler cpl | Disponible | Voir la pièce |
| 20 | YF1290225 | Etau | Disponible | Voir la pièce |
| 21 | YN3107660 | Ressort | Nous contacter | Voir la pièce |
| 22 | YN5901000 | Etau | Disponible | Voir la pièce |
| 23 | YN3108600 | Ressort | Nous contacter | Voir la pièce |
| 24 | YK8211008 | Poignée serrage mancheron | Nous contacter | Voir la pièce |
| 25 | YF1231670 | Levier blocage | Nous contacter | Voir la pièce |
| 26 | 3916016 | Rondelle | Disponible | Voir la pièce |
| 27 | YF1231675 | Articulation | Nous contacter | Voir la pièce |
| 28 | F1422122 | Plaquette | Nous contacter | Voir la pièce |

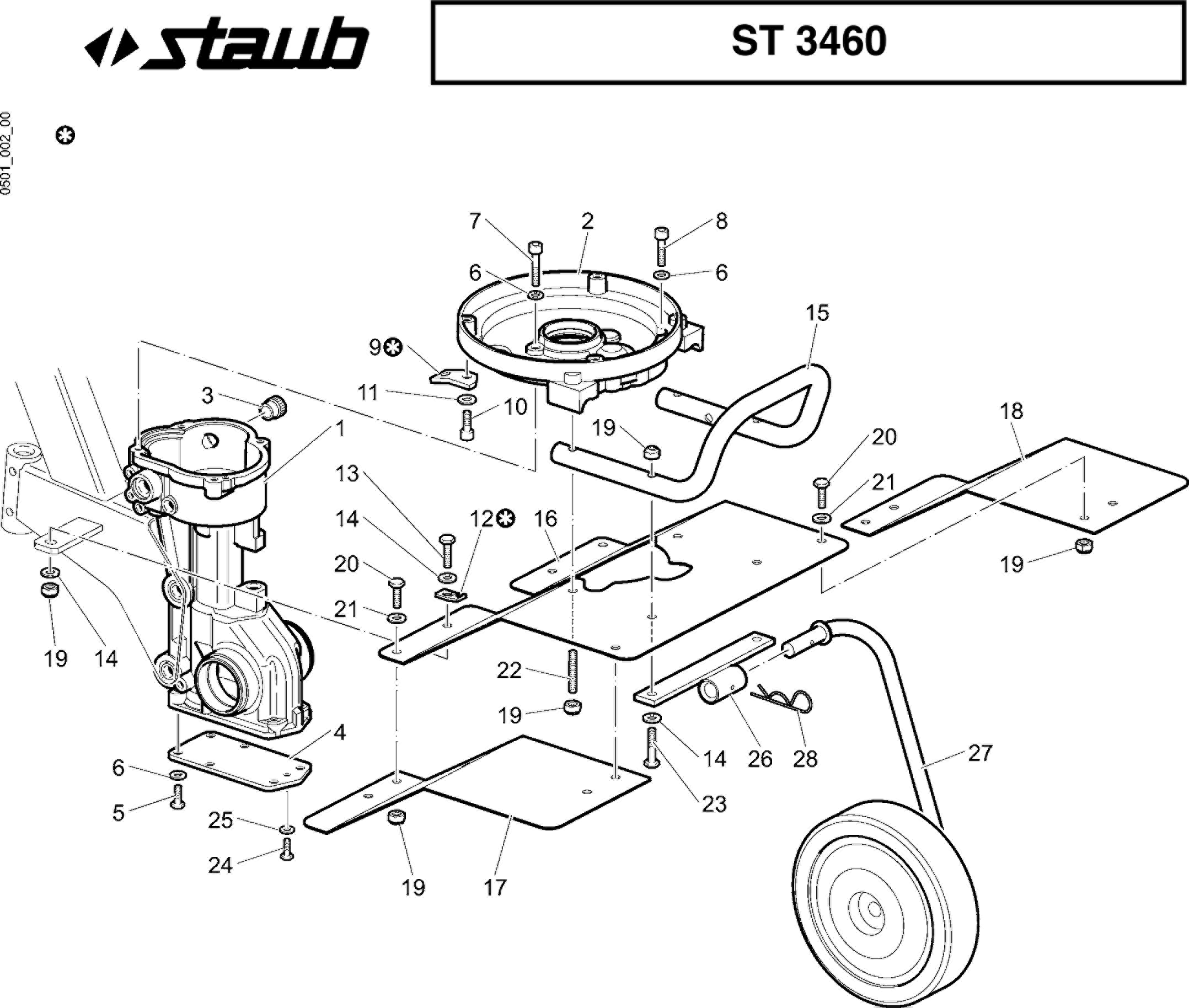

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | YF1420800 | Boite | Nous contacter | Voir la pièce |
| 2 | YF1420801 | Bride | Nous contacter | Voir la pièce |
| 3 | YN5258100 | Bouchon huile | Nous contacter | Voir la pièce |
| 4 | YF1420814 | Couvercle inférieur | Nous contacter | Voir la pièce |
| 5 | YN6262200 | Vis | Disponible | Voir la pièce |
| 6 | YN4365400 | Rondelle | Disponible | Voir la pièce |
| 6 | YN4365400 | Rondelle | Disponible | Voir la pièce |
| 6 | YN4365400 | Rondelle | Disponible | Voir la pièce |
| 7 | YN6273000 | Vis | Nous contacter | Voir la pièce |
| 8 | 3801048 | Vis chc | Disponible | Voir la pièce |
| 9 | YF1422110 | Plaquette | Nous contacter | Voir la pièce |
| 10 | YN6296350 | Vis | Nous contacter | Voir la pièce |
| 11 | 3916009R | Rondelle | Disponible | Voir la pièce |
| 12 | YF1422115 | Plaquette ressort | Nous contacter | Voir la pièce |
| 13 | YN6262200 | Vis | Disponible | Voir la pièce |
| 14 | 3916008R | Rondelle | Non reliée | |
| 14 | 3916008R | Rondelle | Non reliée | |
| 14 | 3916008R | Rondelle | Non reliée | |
| 15 | YF1422109 | Pare-chocs | Nous contacter | Voir la pièce |
| 16 | F1422131 | Protection centrale | Nous contacter | Voir la pièce |
| 17 | F1422132 | Protection droite | Nous contacter | Voir la pièce |
| 18 | F1422133 | Protection gauche | Nous contacter | Voir la pièce |
| 19 | YN1457570 | Ecrou | Disponible | Voir la pièce |
| 19 | YN1457570 | Ecrou | Disponible | Voir la pièce |
| 19 | YN1457570 | Ecrou | Disponible | Voir la pièce |
| 19 | YN1457570 | Ecrou | Disponible | Voir la pièce |
| 19 | YN1457570 | Ecrou | Disponible | Voir la pièce |
| 20 | 3806063R | Vis | Nous contacter | Voir la pièce |
| 20 | 3806063R | Vis | Nous contacter | Voir la pièce |
| 21 | 3918013R | Rondelle | Disponible | Voir la pièce |
| 21 | 3918013R | Rondelle | Disponible | Voir la pièce |
| 22 | YN3816700 | Prisonnier | Nous contacter | Voir la pièce |
| 23 | 3806076R | Vis | Disponible | Voir la pièce |
| 24 | YN6245500 | Vis | Nous contacter | Voir la pièce |
| 25 | YN4364700 | Rondelle | Nous contacter | Voir la pièce |
| 26 | YF1422114 | Support de roue | Disponible | Voir la pièce |
| 27 | YF1422113 | Roue avec axe | Disponible | Voir la pièce |
| 28 | YN5150800 | Goupille | Disponible | Voir la pièce |

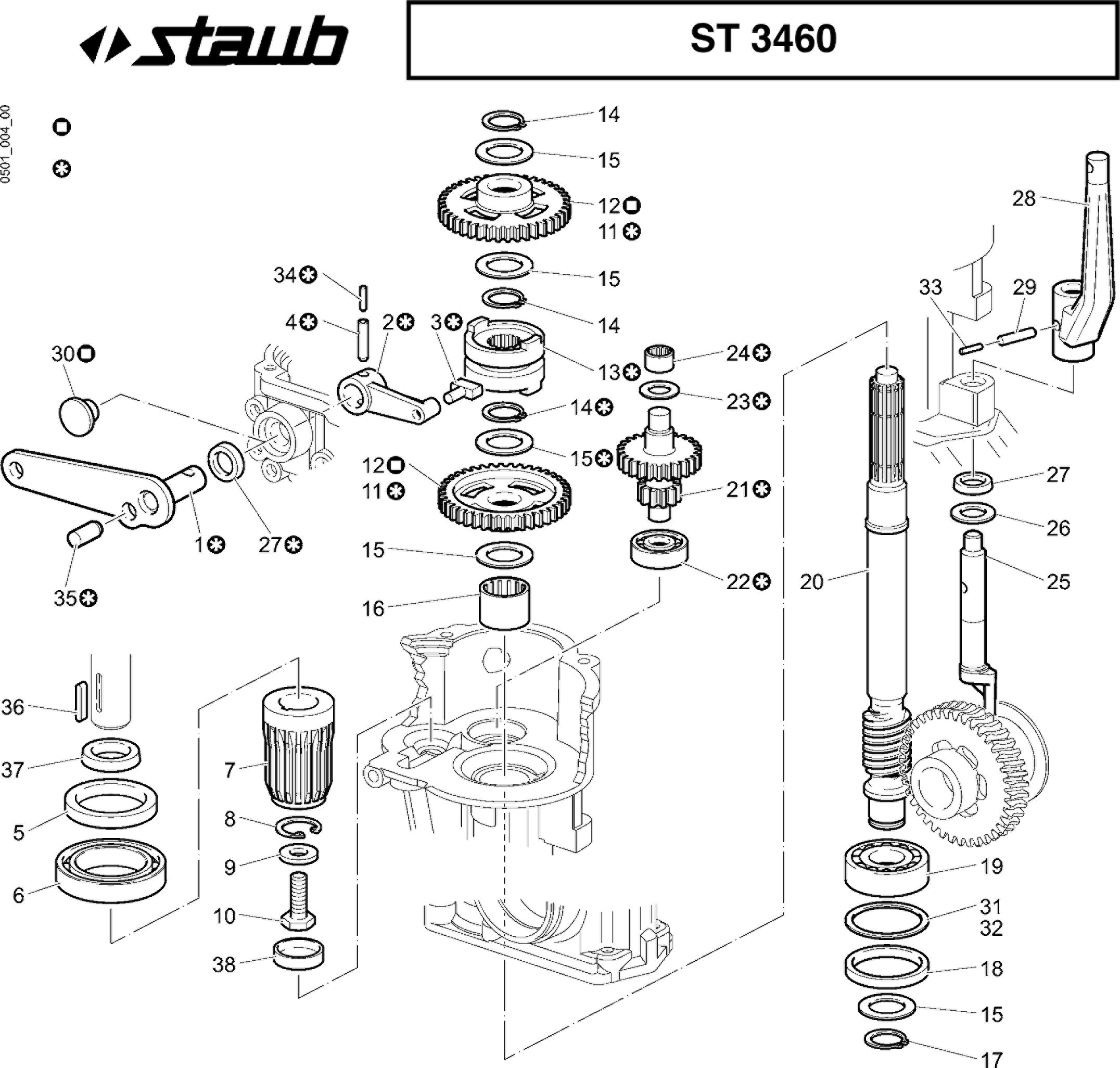

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | F1420818 | Levier | Nous contacter | Voir la pièce |
| 2 | YF1291603 | Levier | Disponible | Voir la pièce |
| 3 | YF1291604 | Bloc de glissement | Disponible | Voir la pièce |
| 4 | YN5125500 | Goupille | Disponible | Voir la pièce |
| 5 | YN0217800 | Joint | Nous contacter | Voir la pièce |
| 6 | YN1288600 | Roulement | Nous contacter | Voir la pièce |
| 7 | YF1420802 | Pignon | Nous contacter | Voir la pièce |
| 8 | 3025017R | Circlips | Disponible | Voir la pièce |
| 9 | 3916010R | Rondelle | Disponible | Voir la pièce |
| 10 | YN6309758 | Vis | Nous contacter | Voir la pièce |
| 11 | YF1420803A | Engrenage | Nous contacter | Voir la pièce |
| 11 | YF1420803A | Engrenage | Nous contacter | Voir la pièce |
| 12 | YF1420842 | Pignon | Disponible | Voir la pièce |
| 12 | YF1420842 | Pignon | Disponible | Voir la pièce |
| 13 | F1420804R | Sélecteur | Non reliée | |
| 14 | N0113800 | Bague seeger | Disponible | Voir la pièce |
| 14 | N0113800 | Bague seeger | Disponible | Voir la pièce |
| 14 | N0113800 | Bague seeger | Disponible | Voir la pièce |
| 15 | N5002870 | Epaisseur | Disponible | Voir la pièce |
| 15 | N5002870 | Epaisseur | Disponible | Voir la pièce |
| 15 | N5002870 | Epaisseur | Disponible | Voir la pièce |
| 15 | N5002870 | Epaisseur | Disponible | Voir la pièce |
| 15 | N5002870 | Epaisseur | Disponible | Voir la pièce |
| 16 | YN1266060 | Roulement | Disponible | Voir la pièce |
| 17 | YN0114950 | Bague seeger | Disponible | Voir la pièce |
| 18 | YF1420813 | Entretoise | Disponible | Voir la pièce |
| 19 | YN1263701 | Roulement | Nous contacter | Voir la pièce |
| 20 | YF1420805 | Arbre | Disponible | Voir la pièce |
| 21 | F1420812 | Pignon | Nous contacter | Voir la pièce |
| 22 | 094000006R | Roulement | Disponible | Voir la pièce |
| 23 | N5002870 | Epaisseur | Disponible | Voir la pièce |
| 24 | 3037008 | Roulement | Disponible | Voir la pièce |
| 25 | YF1420815 | Arbre excentrique | Disponible | Voir la pièce |
| 26 | YN5002100 | Epaisseur | Disponible | Voir la pièce |
| 27 | YN0203000 | Bague d | Disponible | Voir la pièce |
| 27 | YN0203000 | Bague d | Disponible | Voir la pièce |
| 28 | 68630023 | Levier | Nous contacter | Voir la pièce |
| 29 | YN5125500 | Goupille | Disponible | Voir la pièce |
| 30 | YN5265050 | Bouchon | Disponible | Voir la pièce |
| 31 | YN5008910 | Rondelle de réglage (0,2 mm) | Disponible | Voir la pièce |
| 32 | YN5008920 | Rondelle de réglage (0,3 mm) | Disponible | Voir la pièce |
| 33 | YN5109300 | Goupille | Disponible | Voir la pièce |
| 34 | YN5109300 | Goupille | Disponible | Voir la pièce |
| 35 | YN5124300 | Goupille | Disponible | Voir la pièce |
| 36 | YN0643400 | Clavette | Nous contacter | Voir la pièce |
| 37 | YN2413500 | Joint | Disponible | Voir la pièce |
| 38 | YN5269990 | Bouchon étanche | Disponible | Voir la pièce |
