Vue Éclatée ST 3060 R2
Retrouvez les pièces détachées, références et repères disponibles pour ST 3060 R2.

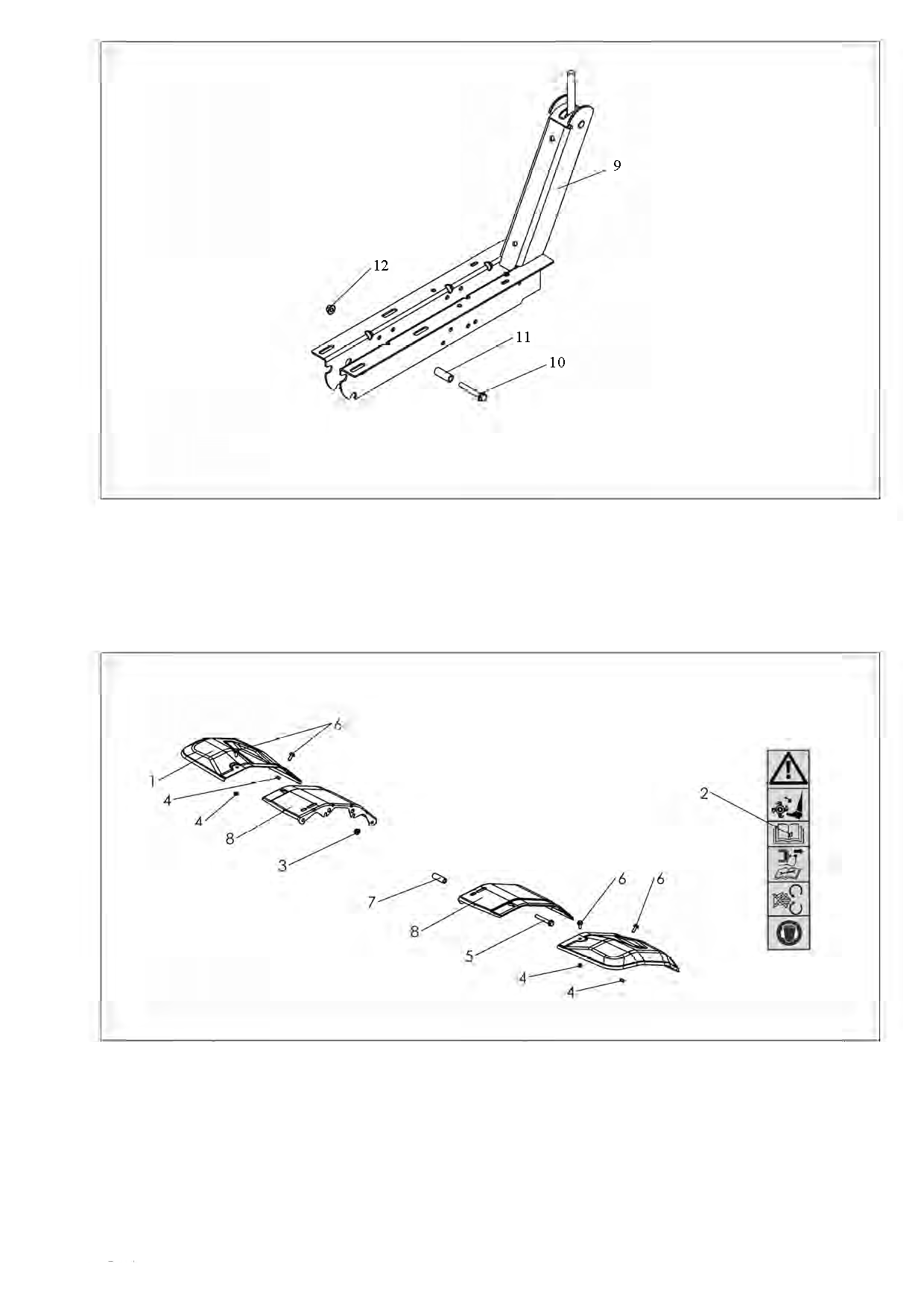

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 3002180504 | Tôle ext. | Non reliée | |
| 2 | 0503000094 | AUTOCOLLANT SECURITE | Nous contacter | Voir la pièce |
| 3 | 0300210805 | ECROU | Disponible | Voir la pièce |
| 4 | 0300210602 | ECROU | Non reliée | |
| 4 | 0300210602 | ECROU | Non reliée | |
| 4 | 0300210602 | ECROU | Non reliée | |
| 4 | 0300210602 | ECROU | Non reliée | |
| 5 | 0300010837 | VIS | Nous contacter | Voir la pièce |
| 6 | 0300010609 | VIS EMBASE CRANTEE | Disponible | Voir la pièce |
| 6 | 0300010609 | VIS EMBASE CRANTEE | Disponible | Voir la pièce |
| 6 | 0300010609 | VIS EMBASE CRANTEE | Disponible | Voir la pièce |
| 7 | 0302020225 | Entretoise | Non reliée | |
| 8 | 3002000532 | Tôle protection | Non reliée | |
| 8 | 3002000532 | Tôle protection | Non reliée | |
| 9 | 3002300601 | Chassis | Disponible | Voir la pièce |
| 10 | 0300010837 | VIS | Nous contacter | Voir la pièce |
| 11 | 0302020015 | ENTRETOISE | Disponible | Voir la pièce |
| 12 | 0300210805 | ECROU | Disponible | Voir la pièce |

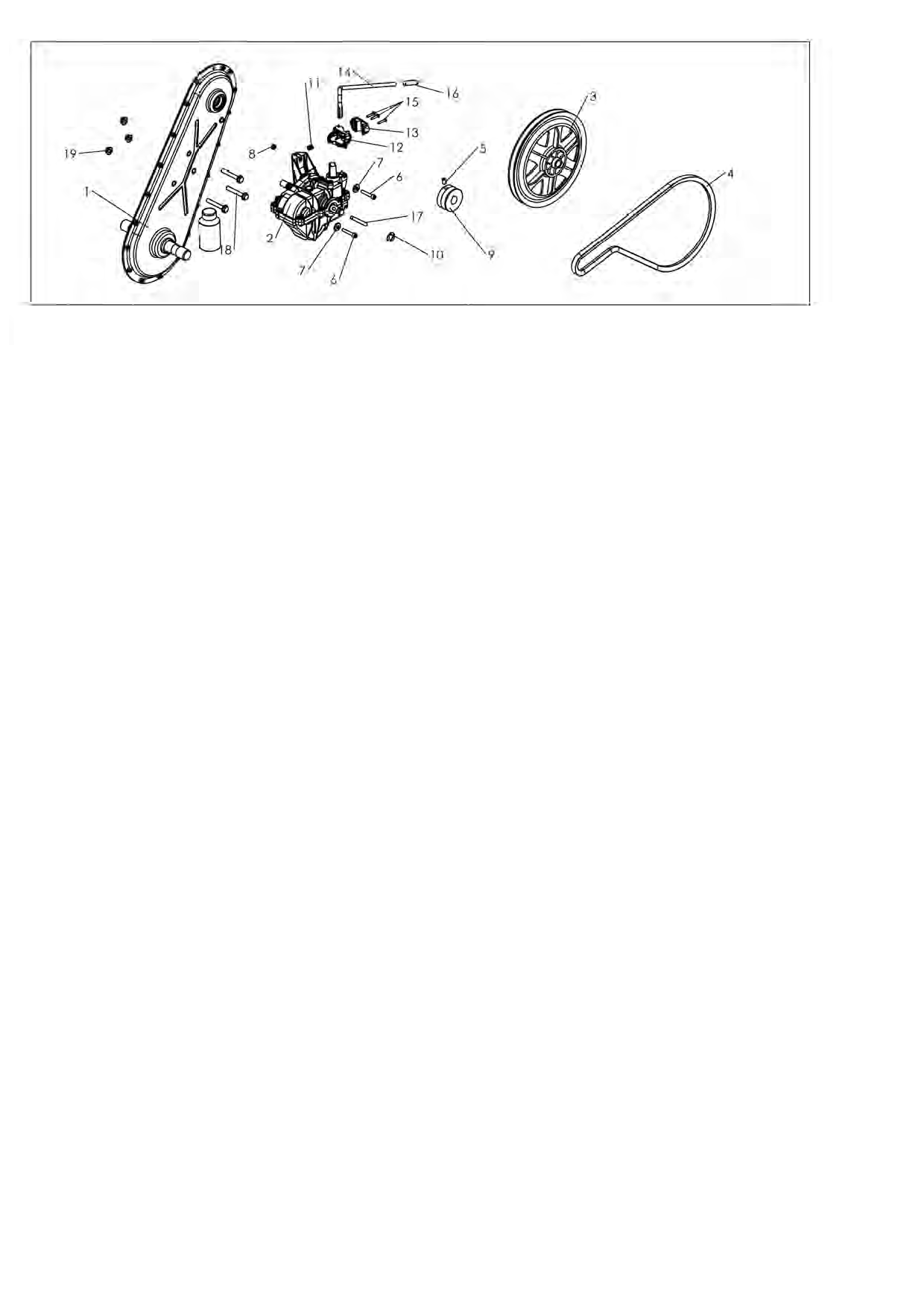

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 3001000062 | Carter boulonné | Disponible | Voir la pièce |
| 2 | 3001000061 | Boite de vitesse | Disponible | Voir la pièce |
| 3 | 0341000007 | POULIE | Disponible | Voir la pièce |
| 4 | 0306030090 | Courroie | Non reliée | |
| 5 | 0300040801 | VIS | Disponible | Voir la pièce |
| 6 | 0300020604 | Vis | Disponible | Voir la pièce |
| 6 | 0300020604 | Vis | Disponible | Voir la pièce |
| 7 | 0300410602 | RONDELLE | Disponible | Voir la pièce |
| 7 | 0300410602 | RONDELLE | Disponible | Voir la pièce |
| 8 | 0300210602 | ECROU | Non reliée | |
| 9 | 0306060005 | POULIE MOTEUR | Nous contacter | Voir la pièce |
| 10 | 0301070026 | CIRCLIPS | Disponible | Voir la pièce |
| 11 | 0305020015 | Ressort | Disponible | Voir la pièce |
| 12 | 0340010199 | Sélecteur | Non reliée | |
| 13 | 0340010200 | Bride | Non reliée | |
| 14 | 0305030027 | Levier de vitesse | Non reliée | |
| 15 | 0300090403 | VIS | Disponible | Voir la pièce |
| 16 | 0341000131 | EMBOUT LEVIER | Non reliée | |
| 17 | 0302010021 | Axe de fixation pouile | Disponible | Voir la pièce |
| 18 | 0300010837 | VIS | Nous contacter | Voir la pièce |
| 19 | 0300210805 | ECROU | Disponible | Voir la pièce |

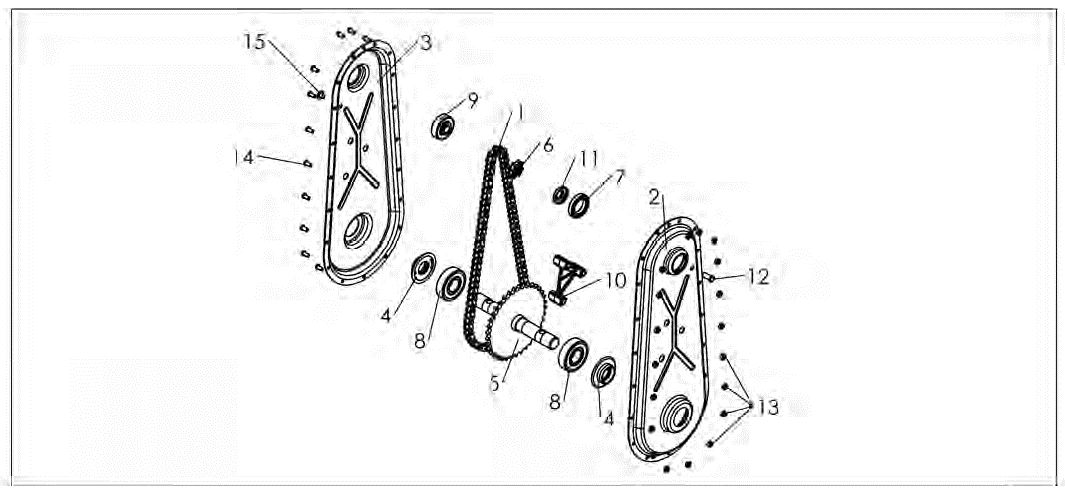

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 0306020026 | Chaine | Nous contacter | Voir la pièce |
| 2 | 3002210308 | Carter | Nous contacter | Voir la pièce |
| 3 | 3002210308 | Carter | Nous contacter | Voir la pièce |
| 4 | 0341000059 | JOINT DE CARTER | Nous contacter | Voir la pièce |
| 4 | 0341000059 | JOINT DE CARTER | Nous contacter | Voir la pièce |
| 5 | 0306050045 | Pignon | Disponible | Voir la pièce |
| 6 | 0306050016 | PIGNON | Nous contacter | Voir la pièce |
| 7 | 0306010037 | Roulement | Disponible | Voir la pièce |
| 8 | 0306010020 | ROULEMENT | Nous contacter | Voir la pièce |
| 8 | 0306010020 | ROULEMENT | Nous contacter | Voir la pièce |
| 9 | 0306010016 | ROULEMENT | Disponible | Voir la pièce |
| 10 | 0303000028 | ENTRETOISE | Nous contacter | Voir la pièce |
| 11 | 0303000026 | Entretoise | Disponible | Voir la pièce |
| 12 | 0300600604 | Insert | Disponible | Voir la pièce |
| 13 | 0300210602 | ECROU | Non reliée | |
| 14 | 0300110604 | Vis | Nous contacter | Voir la pièce |
| 15 | 0341000124 | Bouchon | Nous contacter | Voir la pièce |

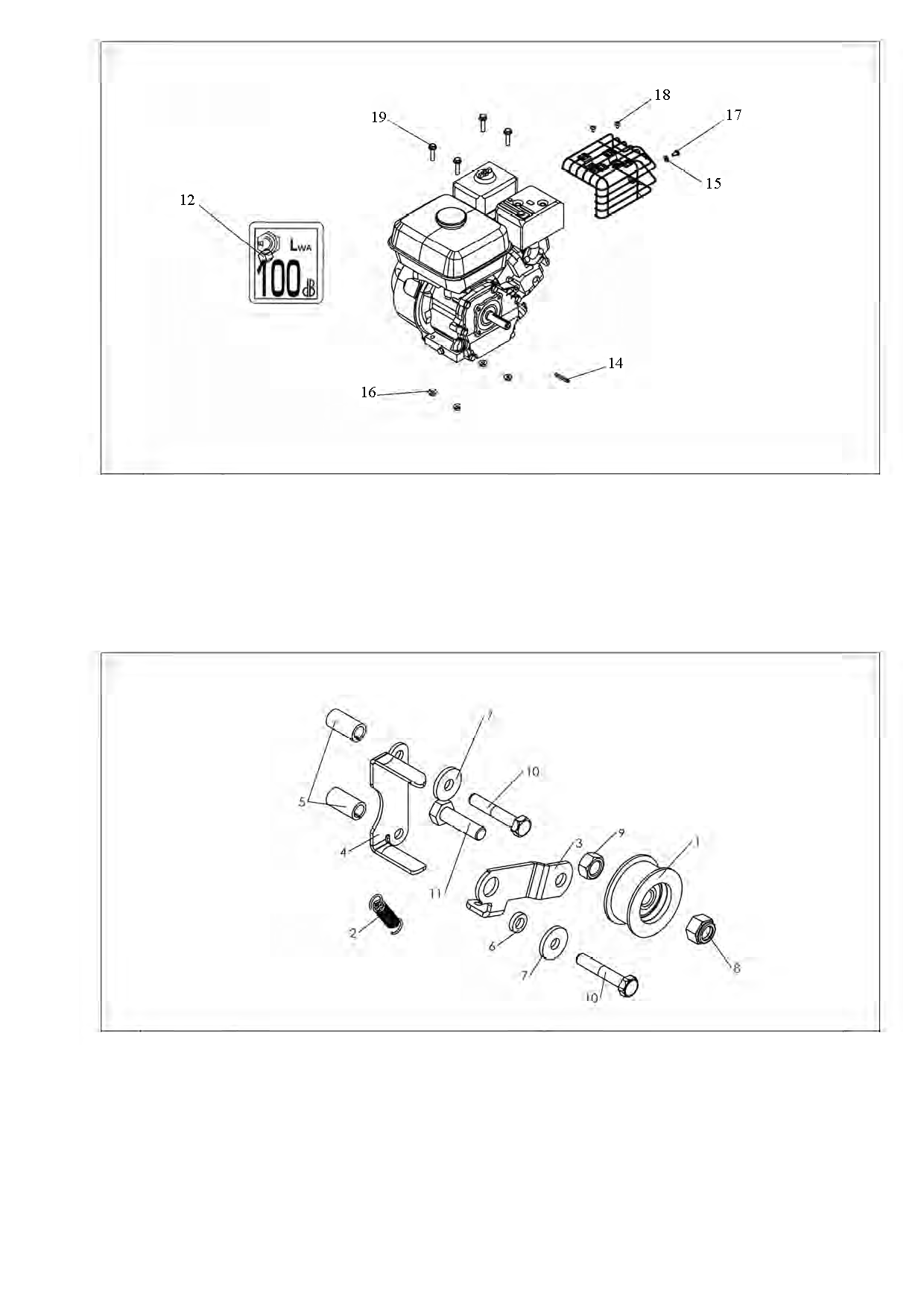

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 0341000003 | GALET EMBRAYAGE | Nous contacter | Voir la pièce |
| 2 | 0305010034 | Ressort | Non reliée | |
| 3 | 0304000503 | Levier embr. | Non reliée | |
| 4 | 0304000035 | GUIDE COURROIE | Nous contacter | Voir la pièce |
| 5 | 0302020223 | Entretoise | Non reliée | |
| 6 | 0302020104 | Rondelle | Disponible | Voir la pièce |
| 7 | 0300410802 | Rondelle | Disponible | Voir la pièce |
| 7 | 0300410802 | Rondelle | Disponible | Voir la pièce |
| 8 | 0300211001 | ECROU | Disponible | Voir la pièce |
| 9 | 0300201001 | Ecrou | Disponible | Voir la pièce |
| 10 | 0300010819 | VIS | Disponible | Voir la pièce |
| 10 | 0300010819 | VIS | Disponible | Voir la pièce |
| 10 | 0300060519 | Vis | Non reliée | |
| 10 | 0300060519 | Vis | Non reliée | |
| 11 | 0300011003 | VIS | Disponible | Voir la pièce |
| 12 | 0503000080 | Etiquette "Bruit" | Nous contacter | Voir la pièce |
| 14 | 0301040001 | CLAVETTE | Nous contacter | Voir la pièce |
| 15 | 0300400602 | RONDELLE | Disponible | Voir la pièce |
| 16 | 0300260801 | ECROU | Nous contacter | Voir la pièce |
| 17 | 0300080602 | VIS | Nous contacter | Voir la pièce |
| 18 | 0300080501 | VIS | Nous contacter | Voir la pièce |
| 19 | 0300010834 | VIS | Disponible | Voir la pièce |

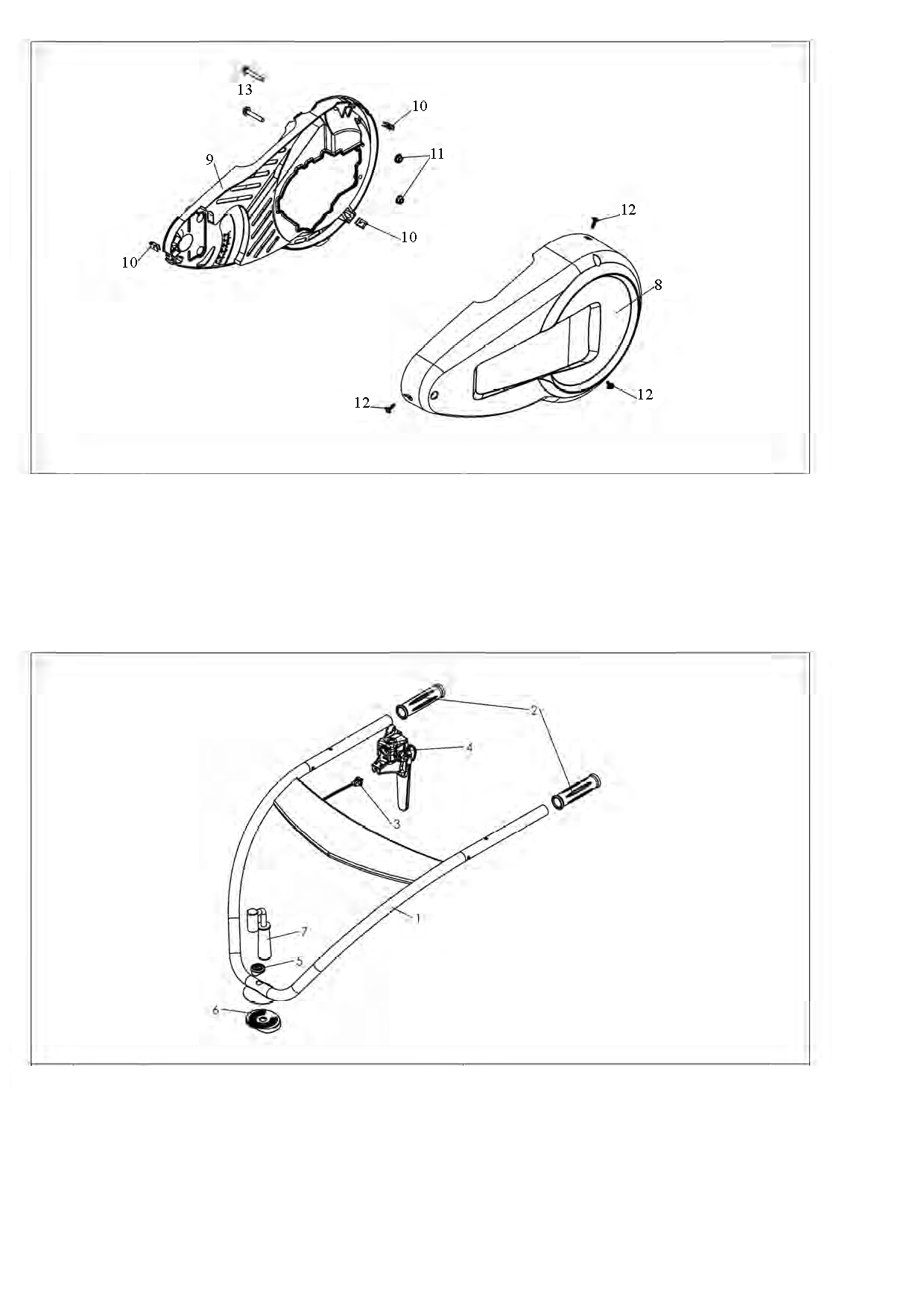

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 3002002730 | GUIDON | Disponible | Voir la pièce |
| 2 | 0341000036 | POIGNEE CAOUTCHOUC | Nous contacter | Voir la pièce |
| 3 | 0308020080 | Câble embr. | Non reliée | |
| 4 | 0307010071 | Levier embr. | Non reliée | |
| 5 | 0303000024 | ENTRETOISE POIGNEE SERRAGE | Nous contacter | Voir la pièce |
| 6 | 0303000023 | RONDELLE CRANTEE | Nous contacter | Voir la pièce |
| 7 | 0300801401 | POIGNEE SERRAGE | Disponible | Voir la pièce |
| 8 | 0340010202 | CAPOT COURROIE | Non reliée | |
| 9 | 0340010197 | Cache interieur | Non reliée | |
| 10 | 0301050001 | CLIPS PRESSE TOLE | Nous contacter | Voir la pièce |
| 10 | 0301050001 | CLIPS PRESSE TOLE | Nous contacter | Voir la pièce |
| 10 | 0301050001 | CLIPS PRESSE TOLE | Nous contacter | Voir la pièce |
| 11 | 0300260601 | ECROU A EMBASE CRANTE | Disponible | Voir la pièce |
| 12 | 0300080405 | VIS TOLE | Nous contacter | Voir la pièce |
| 12 | 0300080405 | VIS TOLE | Nous contacter | Voir la pièce |
| 12 | 0300080405 | VIS TOLE | Nous contacter | Voir la pièce |
| 13 | 0300010621 | VIS | Disponible | Voir la pièce |

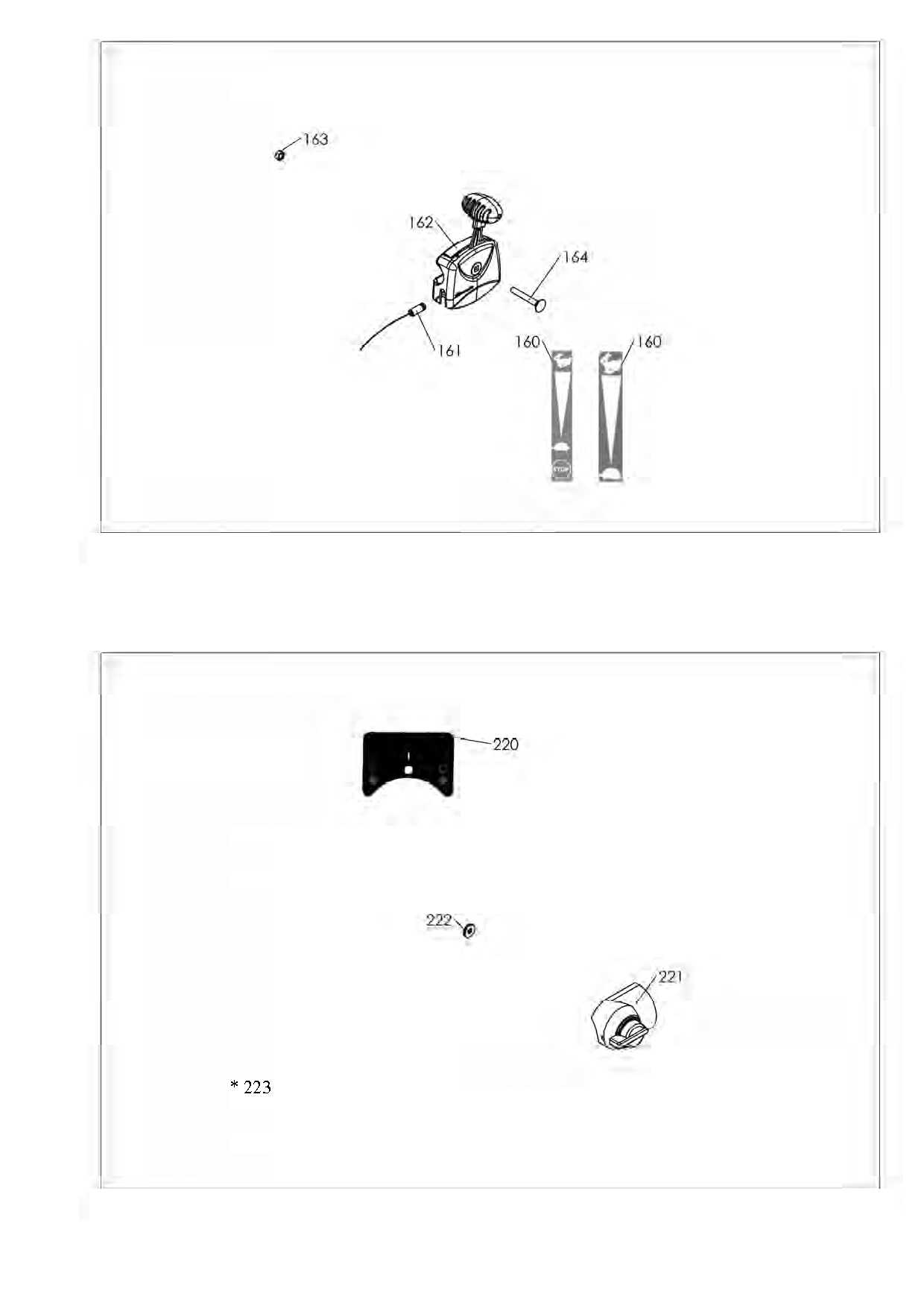

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 160 | 0503000043 | ETIQUETTE DE GAZ | Disponible | Voir la pièce |
| 160 | 0503000043 | ETIQUETTE DE GAZ | Disponible | Voir la pièce |
| 160 | 0503000045 | AUTOCOLLANT GAZ ARRET MOTEUR | Disponible | Voir la pièce |
| 160 | 0503000045 | AUTOCOLLANT GAZ ARRET MOTEUR | Disponible | Voir la pièce |
| 161 | 0308040050 | CABLE DE GAZ | Nous contacter | Voir la pièce |
| 162 | 0307020023 | MANETTE DE GAZ | Nous contacter | Voir la pièce |
| 163 | 0300210602 | ECROU | Non reliée | |
| 164 | 0300080610 | VIS | Disponible | Voir la pièce |
| 220 | 0503000031 | AUTOCOLLANT MARCHE-ARRET | Disponible | Voir la pièce |
| 221 | 0330062001 | INTERUPTEUR | Nous contacter | Voir la pièce |
| 222 | 0300400301 | RONDELLE | Disponible | Voir la pièce |
| 223 | 0503130035 | Etiquette "3060" | Non reliée |

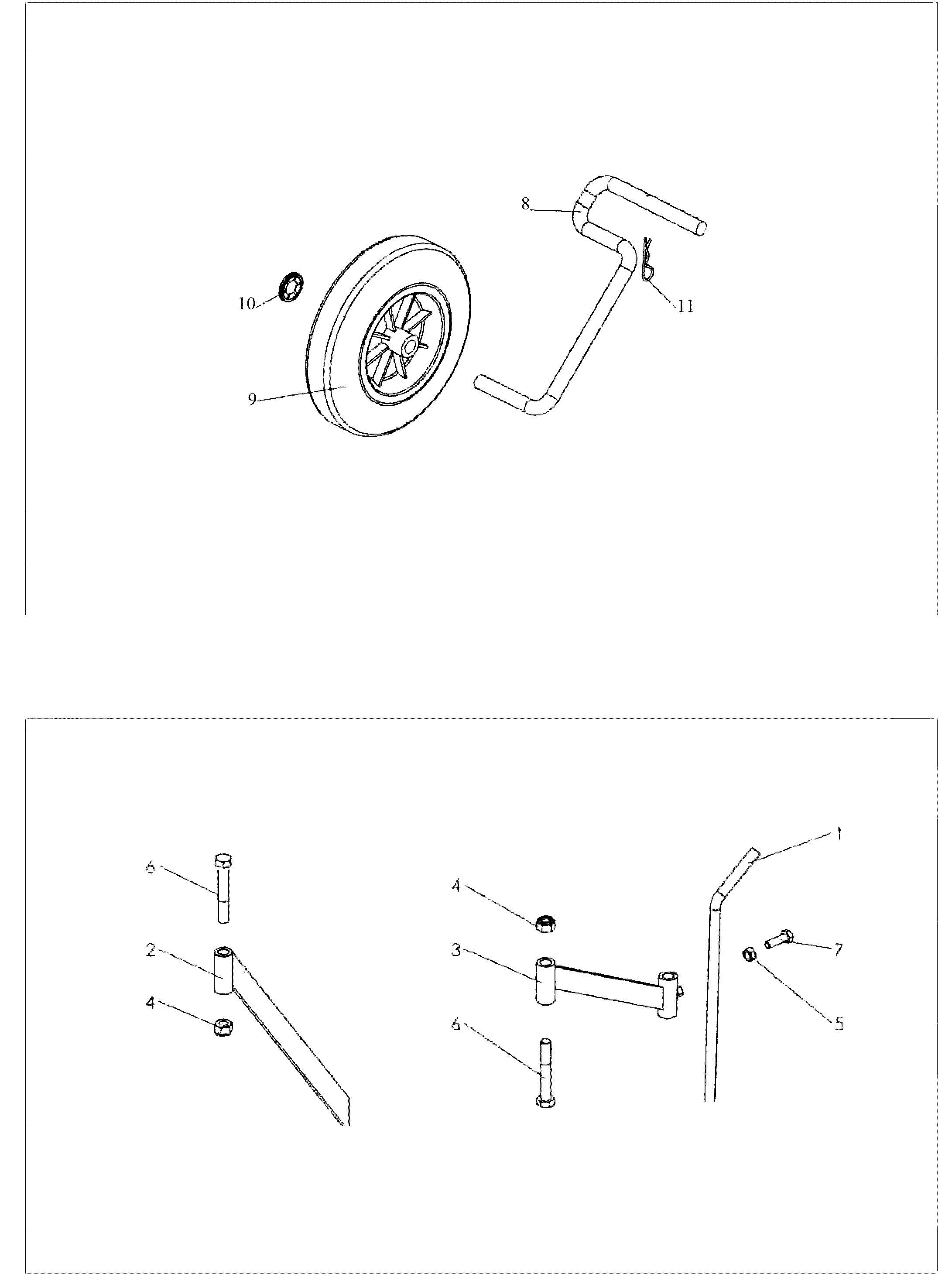

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 3002000310 | Tige éperon | Nous contacter | Voir la pièce |
| 2 | 3002000302 | PIC TERRAGE | Nous contacter | Voir la pièce |
| 3 | 3002000301 | Corps | Nous contacter | Voir la pièce |
| 4 | 0300211402 | ECROU | Disponible | Voir la pièce |
| 4 | 0300211402 | ECROU | Disponible | Voir la pièce |
| 5 | 0300201002 | ECROU | Nous contacter | Voir la pièce |
| 6 | 0300011401 | VIS | Disponible | Voir la pièce |
| 6 | 0300011401 | VIS | Disponible | Voir la pièce |
| 7 | 0300011015 | VIS | Disponible | Voir la pièce |
| 8 | 3002000107 | Support de roue | Nous contacter | Voir la pièce |
| 9 | 0309000030 | Roue | Disponible | Voir la pièce |
| 10 | 0300461401 | Rondelle | Nous contacter | Voir la pièce |
| 11 | 0301030001 | GOUPILLE BETA | Disponible | Voir la pièce |

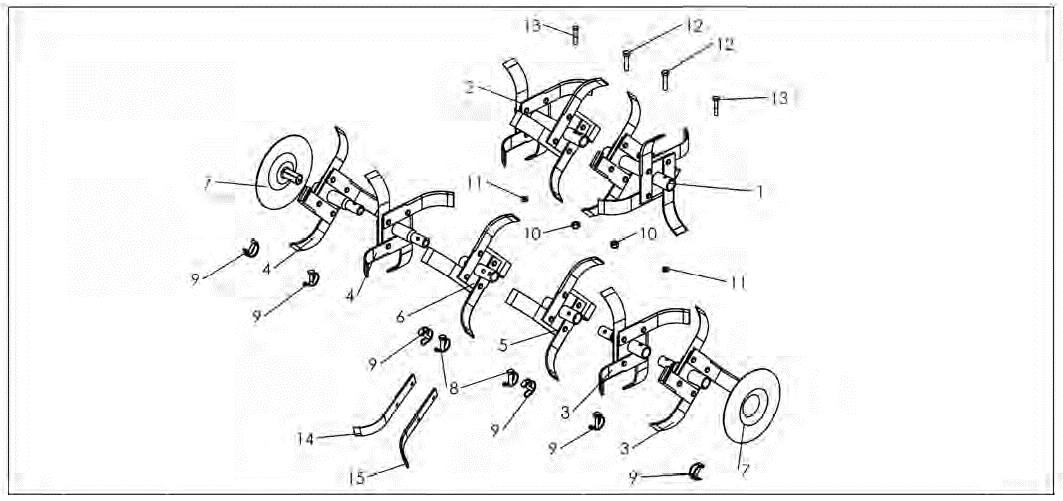

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 0320010022 | FRAISE ETOILE DOUBLE G | Nous contacter | Voir la pièce |
| 2 | 0320010021 | FRAISE ETOILE DOUBLE D | Nous contacter | Voir la pièce |
| 3 | 0320010016 | FRAISE ADD G | Nous contacter | Voir la pièce |
| 3 | 0320010016 | FRAISE ADD G | Nous contacter | Voir la pièce |
| 4 | 0320010015 | FRAISE ADD DTE | Nous contacter | Voir la pièce |
| 4 | 0320010015 | FRAISE ADD DTE | Nous contacter | Voir la pièce |
| 5 | 0320010014 | FRAISE DEPART SIMPLE G | Nous contacter | Voir la pièce |
| 6 | 0320010013 | FRAISE DEPART SIMPLE DTE | Nous contacter | Voir la pièce |
| 7 | 0320010001 | DISQUE PROTEGE PLANTE | Nous contacter | Voir la pièce |
| 7 | 0320010001 | DISQUE PROTEGE PLANTE | Nous contacter | Voir la pièce |
| 8 | 0301010014 | GOUPILLE CLIPS | Nous contacter | Voir la pièce |
| 9 | 0301010013 | GOUPILLE CLIPS | Nous contacter | Voir la pièce |
| 9 | 0301010013 | GOUPILLE CLIPS | Nous contacter | Voir la pièce |
| 9 | 0301010013 | GOUPILLE CLIPS | Nous contacter | Voir la pièce |
| 9 | 0301010013 | GOUPILLE CLIPS | Nous contacter | Voir la pièce |
| 9 | 0301010013 | GOUPILLE CLIPS | Nous contacter | Voir la pièce |
| 9 | 0301010013 | GOUPILLE CLIPS | Nous contacter | Voir la pièce |
| 10 | 0300211001 | ECROU | Disponible | Voir la pièce |
| 10 | 0300211001 | ECROU | Disponible | Voir la pièce |
| 11 | 0300210802 | ECROU FREIN BORGNE | Nous contacter | Voir la pièce |
| 11 | 0300210802 | ECROU FREIN BORGNE | Nous contacter | Voir la pièce |
| 12 | 0300011009 | VIS | Disponible | Voir la pièce |
| 12 | 0300011009 | VIS | Disponible | Voir la pièce |
| 13 | 0300010819 | VIS | Disponible | Voir la pièce |
| 13 | 0300010819 | VIS | Disponible | Voir la pièce |
| 14 | 0001000021 | COUTEAU GAUCHE | Nous contacter | Voir la pièce |
| 15 | 0001000020 | COUTEAU DROIT | Nous contacter | Voir la pièce |
