Vue Éclatée ST 2966 DE
Retrouvez les pièces détachées, références et repères disponibles pour ST 2966 DE.

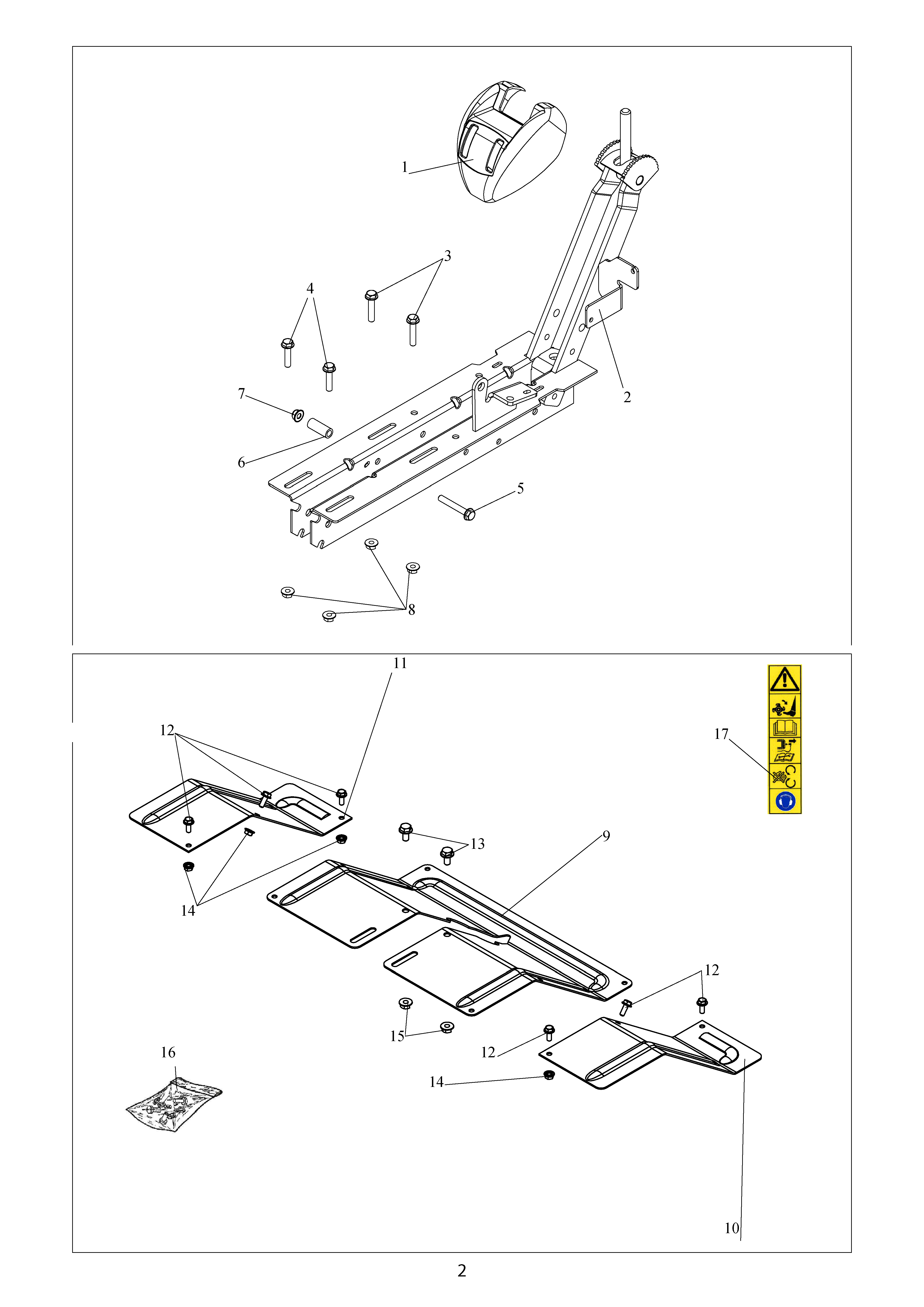

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 0340010119 | CAPOT GUIDON | Non reliée | |
| 2 | 3002230601 | CHASSIS | Nous contacter | Voir la pièce |
| 3 | 0300010817 | VIS | Disponible | Voir la pièce |
| 4 | 0300010834 | VIS | Disponible | Voir la pièce |
| 5 | 0300010837 | VIS | Nous contacter | Voir la pièce |
| 6 | 0302020015 | ENTRETOISE | Disponible | Voir la pièce |
| 7 | 0300210805 | ECROU | Disponible | Voir la pièce |
| 8 | 0300260801 | ECROU | Nous contacter | Voir la pièce |
| 9 | 3002000603 | TOLE PROTECTION CENTRALE | Non reliée | |
| 10 | 3002000602 | EXTENTION TOLE GAUCHE | Nous contacter | Voir la pièce |
| 11 | 3002000601 | EXTENTION TOLE DROITE | Disponible | Voir la pièce |
| 12 | 0300010609 | VIS EMBASE CRANTEE | Disponible | Voir la pièce |
| 12 | 0300010609 | VIS EMBASE CRANTEE | Disponible | Voir la pièce |
| 12 | 0300010609 | VIS EMBASE CRANTEE | Disponible | Voir la pièce |
| 13 | 0300010815 | VIS | Disponible | Voir la pièce |
| 14 | 0300260601 | ECROU A EMBASE CRANTE | Disponible | Voir la pièce |
| 14 | 0300260601 | ECROU A EMBASE CRANTE | Disponible | Voir la pièce |
| 15 | 0300260801 | ECROU | Nous contacter | Voir la pièce |
| 16 | 0300000006 | SACHET VISSERIE | Disponible | Voir la pièce |
| 17 | 0503000094 | AUTOCOLLANT SECURITE | Nous contacter | Voir la pièce |

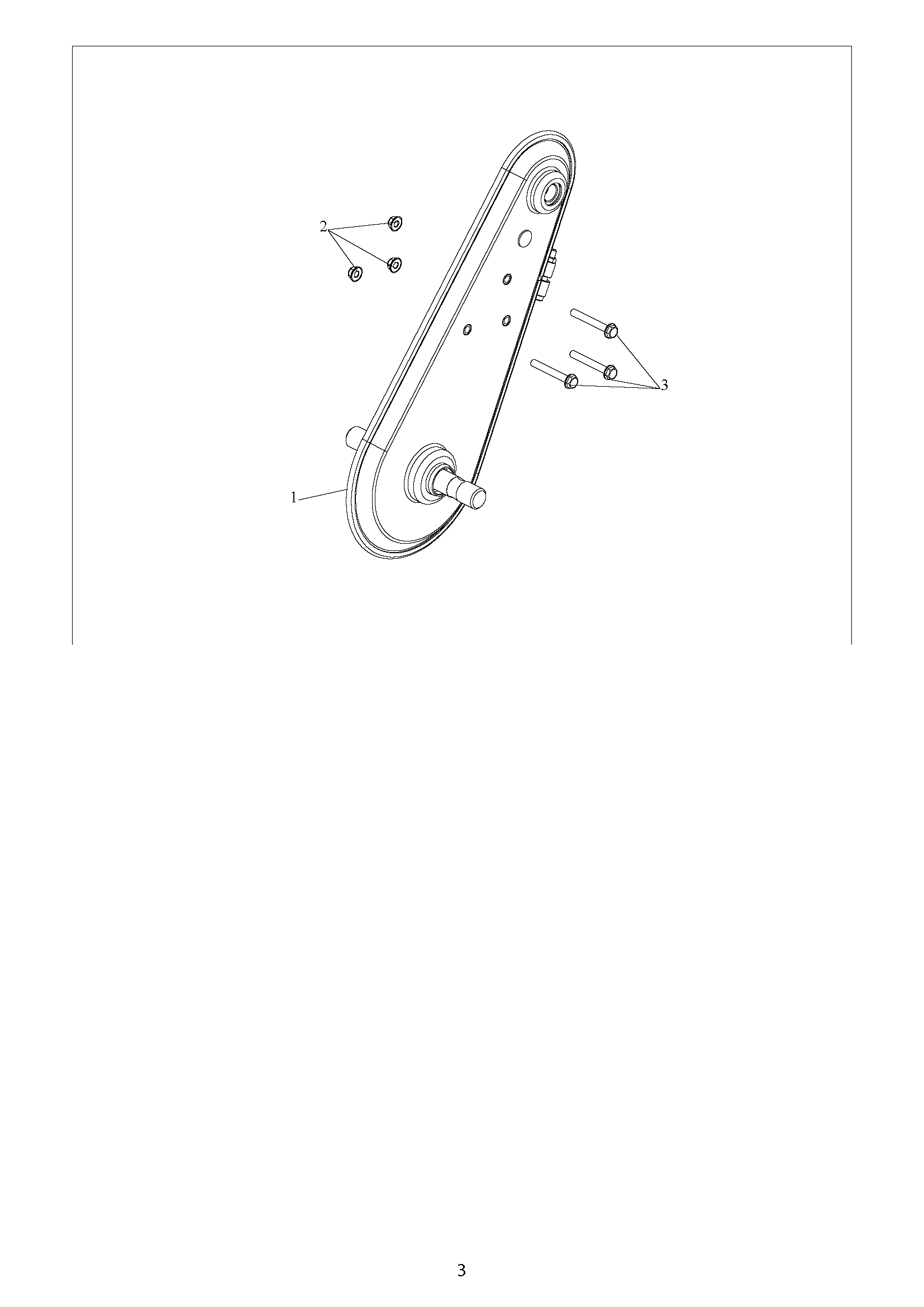

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 3001000027 | CARTER A JONC COMPLET | Nous contacter | Voir la pièce |
| 2 | 0300210805 | ECROU | Disponible | Voir la pièce |
| 3 | 0300010842 | VIS | Disponible | Voir la pièce |

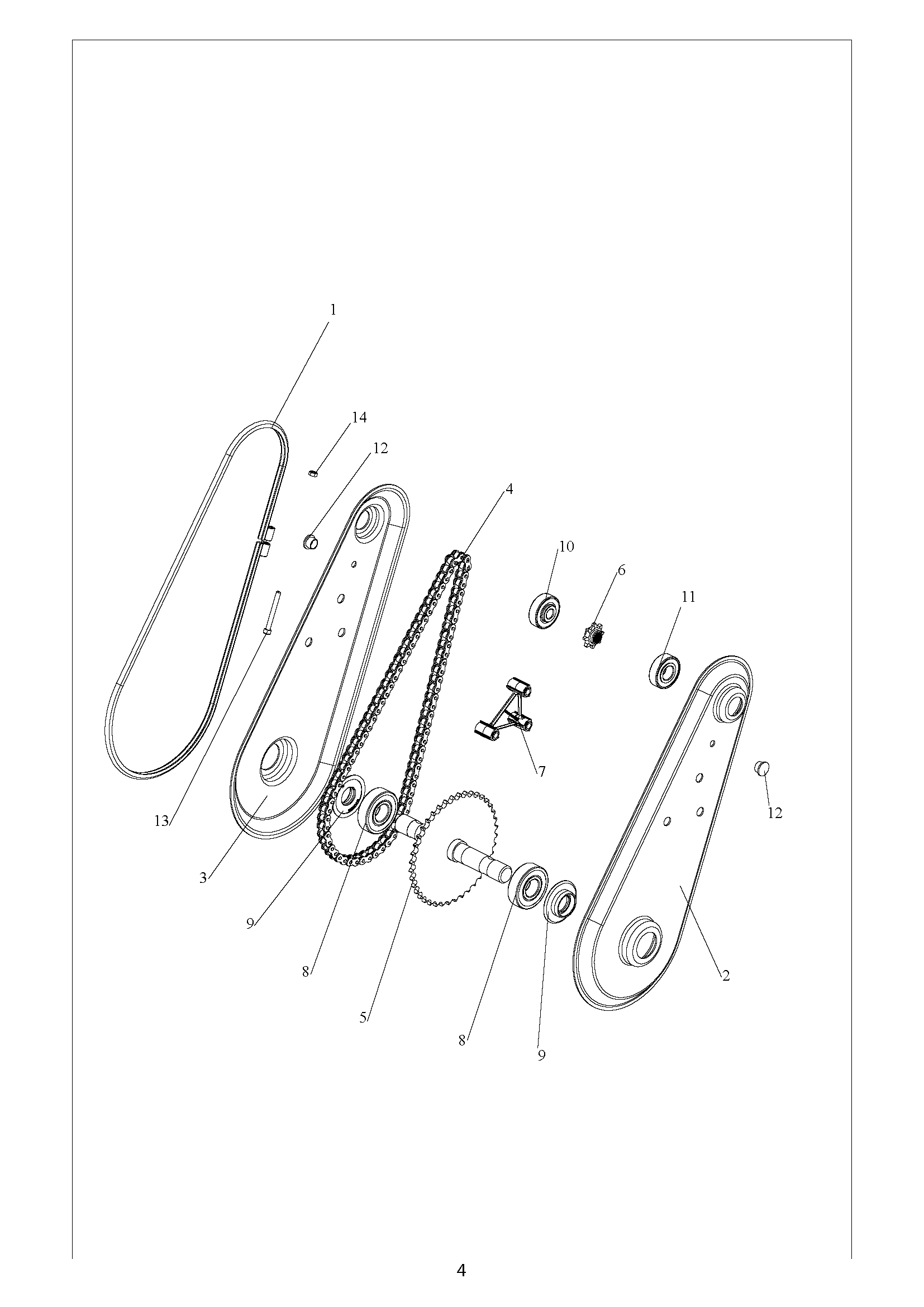

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 3002002301 | JONC | Non reliée | |
| 2 | 3003000012 | Joue gauche | Nous contacter | Voir la pièce |
| 3 | 3003000011 | Joue droite | Nous contacter | Voir la pièce |
| 4 | 0306020022 | CHAINE | Nous contacter | Voir la pièce |
| 5 | 0306050010 | ARBRE DE TRAVAIL | Nous contacter | Voir la pièce |
| 6 | 0306050016 | PIGNON | Nous contacter | Voir la pièce |
| 7 | 0303000028 | ENTRETOISE | Nous contacter | Voir la pièce |
| 8 | 0306010020 | ROULEMENT | Nous contacter | Voir la pièce |
| 8 | 0306010020 | ROULEMENT | Nous contacter | Voir la pièce |
| 9 | 0341000059 | JOINT DE CARTER | Nous contacter | Voir la pièce |
| 9 | 0341000059 | JOINT DE CARTER | Nous contacter | Voir la pièce |
| 10 | 0306010016 | ROULEMENT | Disponible | Voir la pièce |
| 11 | 0306010024 | ROULEMENT | Nous contacter | Voir la pièce |
| 12 | 0341000014 | BOUCHON | Nous contacter | Voir la pièce |
| 12 | 0341000014 | BOUCHON | Nous contacter | Voir la pièce |
| 13 | 0300020607 | VIS | Disponible | Voir la pièce |
| 14 | 0300210602 | ECROU | Non reliée |

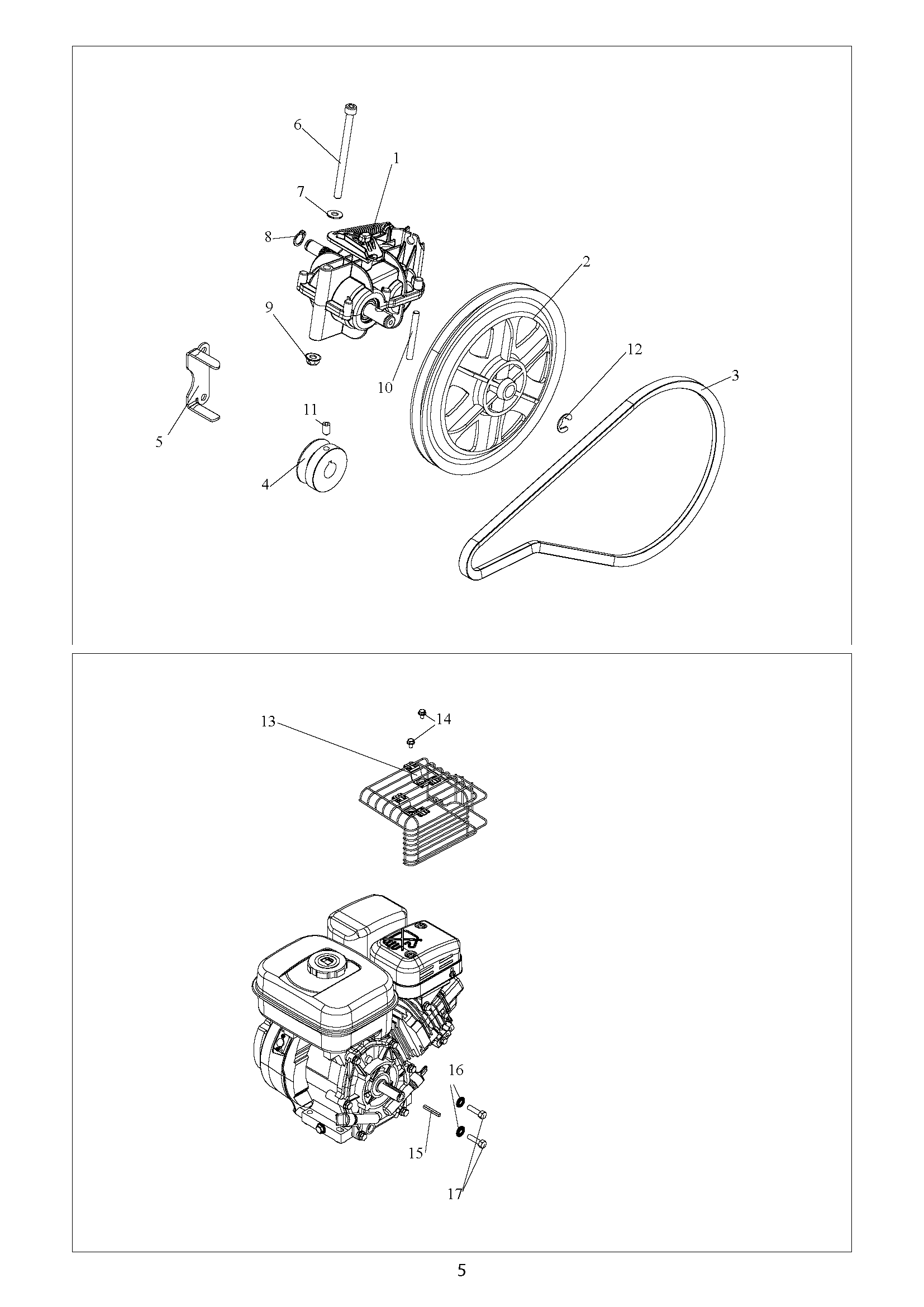

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 8300000102 | INVERSEUR | Nous contacter | Voir la pièce |
| 2 | 0341000007 | POULIE | Disponible | Voir la pièce |
| 3 | 0306030002 | COURROIE | Disponible | Voir la pièce |
| 4 | 0306060005 | POULIE MOTEUR | Nous contacter | Voir la pièce |
| 5 | 0304000035 | GUIDE COURROIE | Nous contacter | Voir la pièce |
| 6 | 0300020806 | VIS | Nous contacter | Voir la pièce |
| 7 | 0300400802 | RONDELLE PLATE | Nous contacter | Voir la pièce |
| 8 | 0301070027 | CIRCLIPS | Disponible | Voir la pièce |
| 9 | 0300210805 | ECROU | Disponible | Voir la pièce |
| 10 | 0302010021 | Axe de fixation pouile | Disponible | Voir la pièce |
| 11 | 0300040801 | VIS | Disponible | Voir la pièce |
| 12 | 0301070026 | CIRCLIPS | Disponible | Voir la pièce |
| 13 | 0330092003 | GRILLE ECHAPPEMENT | Disponible | Voir la pièce |
| 14 | 0300080501 | VIS | Nous contacter | Voir la pièce |
| 15 | 0301040001 | CLAVETTE | Nous contacter | Voir la pièce |
| 16 | 0300430801 | RONDELLE | Nous contacter | Voir la pièce |
| 17 | 0300010807 | VIS | Nous contacter | Voir la pièce |

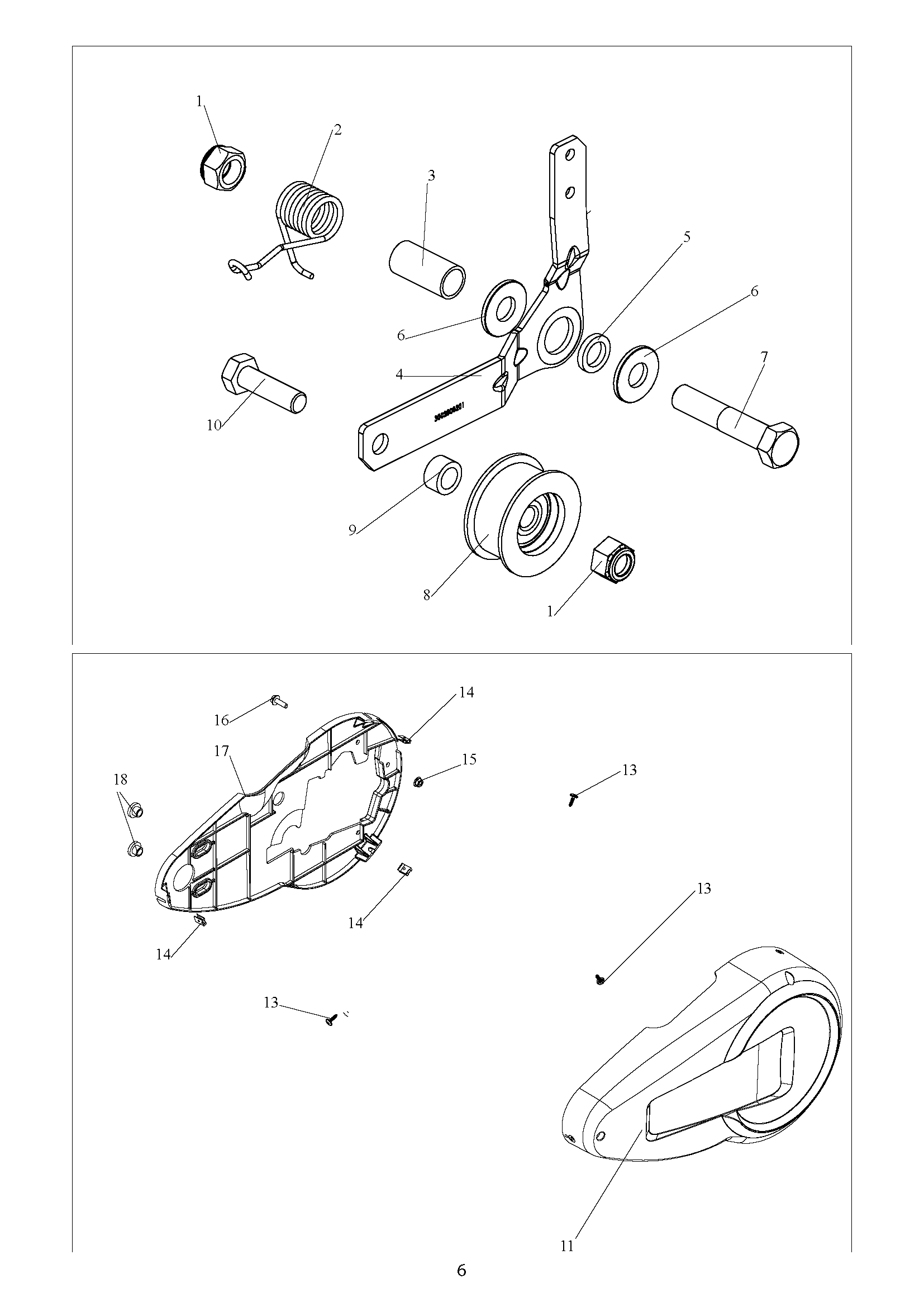

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 0300211201 | ECROU FREIN | Nous contacter | Voir la pièce |
| 1 | 0300211201 | ECROU FREIN | Nous contacter | Voir la pièce |
| 2 | 0305020023 | RESSORT | Nous contacter | Voir la pièce |
| 3 | 0302020229 | ENTRETOISE | Nous contacter | Voir la pièce |
| 4 | 3002210202 | Levier embr. | Nous contacter | Voir la pièce |
| 5 | 0302020231 | Entroise | Nous contacter | Voir la pièce |
| 6 | 0300401201 | RONDELLE PLATE | Nous contacter | Voir la pièce |
| 6 | 0300401201 | RONDELLE PLATE | Nous contacter | Voir la pièce |
| 7 | 0300011207 | VIS | Disponible | Voir la pièce |
| 8 | 0341000003 | GALET EMBRAYAGE | Nous contacter | Voir la pièce |
| 9 | 0302020235 | ENTRETOISE | Nous contacter | Voir la pièce |
| 10 | 0300011003 | VIS | Disponible | Voir la pièce |
| 11 | 0340010202 | CAPOT COURROIE | Non reliée | |
| 13 | 0300080405 | VIS TOLE | Nous contacter | Voir la pièce |
| 13 | 0300080405 | VIS TOLE | Nous contacter | Voir la pièce |
| 13 | 0300080405 | VIS TOLE | Nous contacter | Voir la pièce |
| 14 | 0301050001 | CLIPS PRESSE TOLE | Nous contacter | Voir la pièce |
| 14 | 0301050001 | CLIPS PRESSE TOLE | Nous contacter | Voir la pièce |
| 14 | 0301050001 | CLIPS PRESSE TOLE | Nous contacter | Voir la pièce |
| 15 | 0300260601 | ECROU A EMBASE CRANTE | Disponible | Voir la pièce |
| 16 | 0300010610 | VIS | Disponible | Voir la pièce |
| 17 | 0340010089 | CACHE INTERIEUR | Nous contacter | Voir la pièce |
| 18 | 0302020011 | ENTRETOISE | Disponible | Voir la pièce |

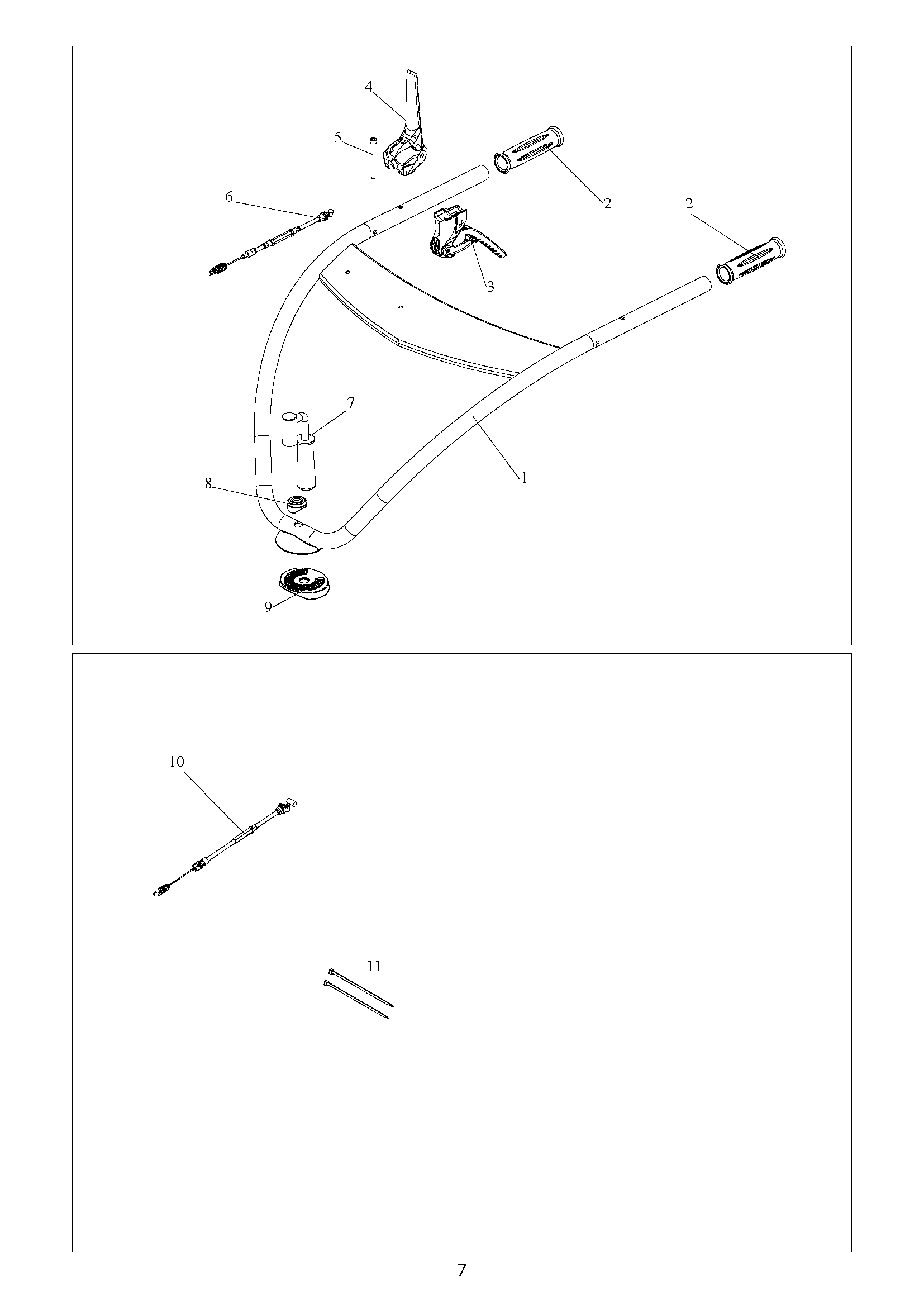

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 3002002730 | GUIDON | Disponible | Voir la pièce |
| 2 | 0341000036 | POIGNEE CAOUTCHOUC | Nous contacter | Voir la pièce |
| 2 | 0341000036 | POIGNEE CAOUTCHOUC | Nous contacter | Voir la pièce |
| 3 | 0307010030 | LEVIER EMBRAYAGE | Nous contacter | Voir la pièce |
| 4 | 0307010078 | MANETTE FREIN | Nous contacter | Voir la pièce |
| 5 | 0300020616 | Vis | Nous contacter | Voir la pièce |
| 6 | 0308020055 | CABLE EMBRAYAGE | Nous contacter | Voir la pièce |
| 7 | 0300801401 | POIGNEE SERRAGE | Disponible | Voir la pièce |
| 8 | 0303000024 | ENTRETOISE POIGNEE SERRAGE | Nous contacter | Voir la pièce |
| 9 | 0303000023 | RONDELLE CRANTEE | Nous contacter | Voir la pièce |
| 10 | 0308010019 | CABLE INVERSEUR | Nous contacter | Voir la pièce |
| 11 | 0301060003 | ATTACHE RILSAN | Disponible | Voir la pièce |

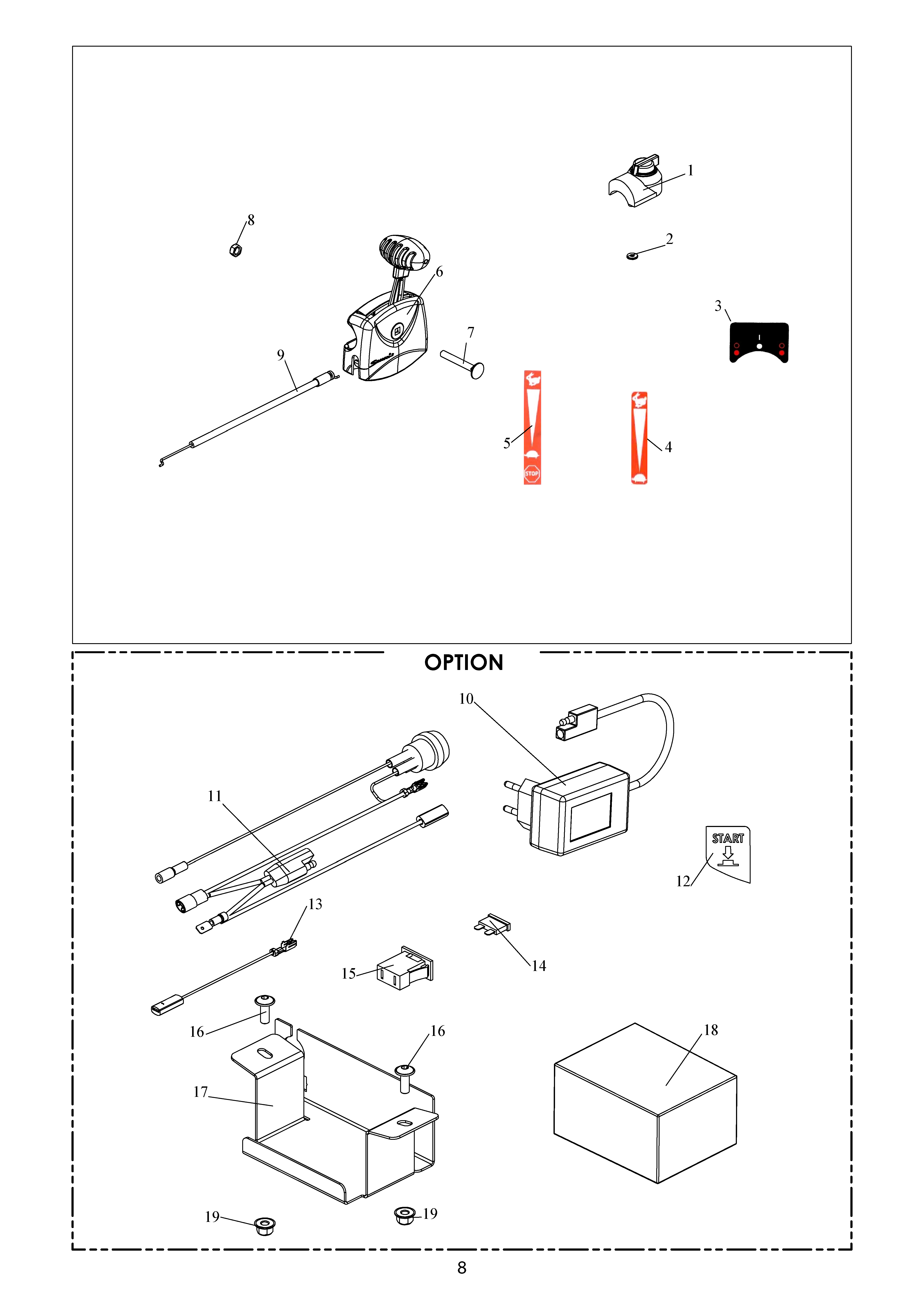

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 0330062001 | INTERUPTEUR | Nous contacter | Voir la pièce |
| 2 | 0300400301 | RONDELLE | Disponible | Voir la pièce |
| 3 | 0503000031 | AUTOCOLLANT MARCHE-ARRET | Disponible | Voir la pièce |
| 4 | 0503000043 | ETIQUETTE DE GAZ | Disponible | Voir la pièce |
| 5 | 0503000045 | AUTOCOLLANT GAZ ARRET MOTEUR | Disponible | Voir la pièce |
| 6 | 0307020023 | MANETTE DE GAZ | Nous contacter | Voir la pièce |
| 7 | 0300080610 | VIS | Disponible | Voir la pièce |
| 8 | 0300210602 | ECROU | Non reliée | |
| 9 | 0308040050 | CABLE DE GAZ | Nous contacter | Voir la pièce |
| 10 | 0350060004 | Chargeur | Disponible | Voir la pièce |
| 11 | 0350070008 | Faisceau | Disponible | Voir la pièce |
| 12 | 0503000104 | Etiquette "Démarrage" | Nous contacter | Voir la pièce |
| 13 | 0350010027 | Câble | Nous contacter | Voir la pièce |
| 14 | 0350020003 | Fusible | Disponible | Voir la pièce |
| 15 | 0350020001 | Porte fusible | Nous contacter | Voir la pièce |
| 16 | 0300100601 | Vis | Nous contacter | Voir la pièce |
| 16 | 0300100601 | Vis | Nous contacter | Voir la pièce |
| 17 | 0304000631 | Support batterie | Nous contacter | Voir la pièce |
| 18 | 0350030003 | Batterie | Disponible | Voir la pièce |
| 19 | 0300210604 | ECROU | Nous contacter | Voir la pièce |
| 19 | 0300210604 | ECROU | Nous contacter | Voir la pièce |

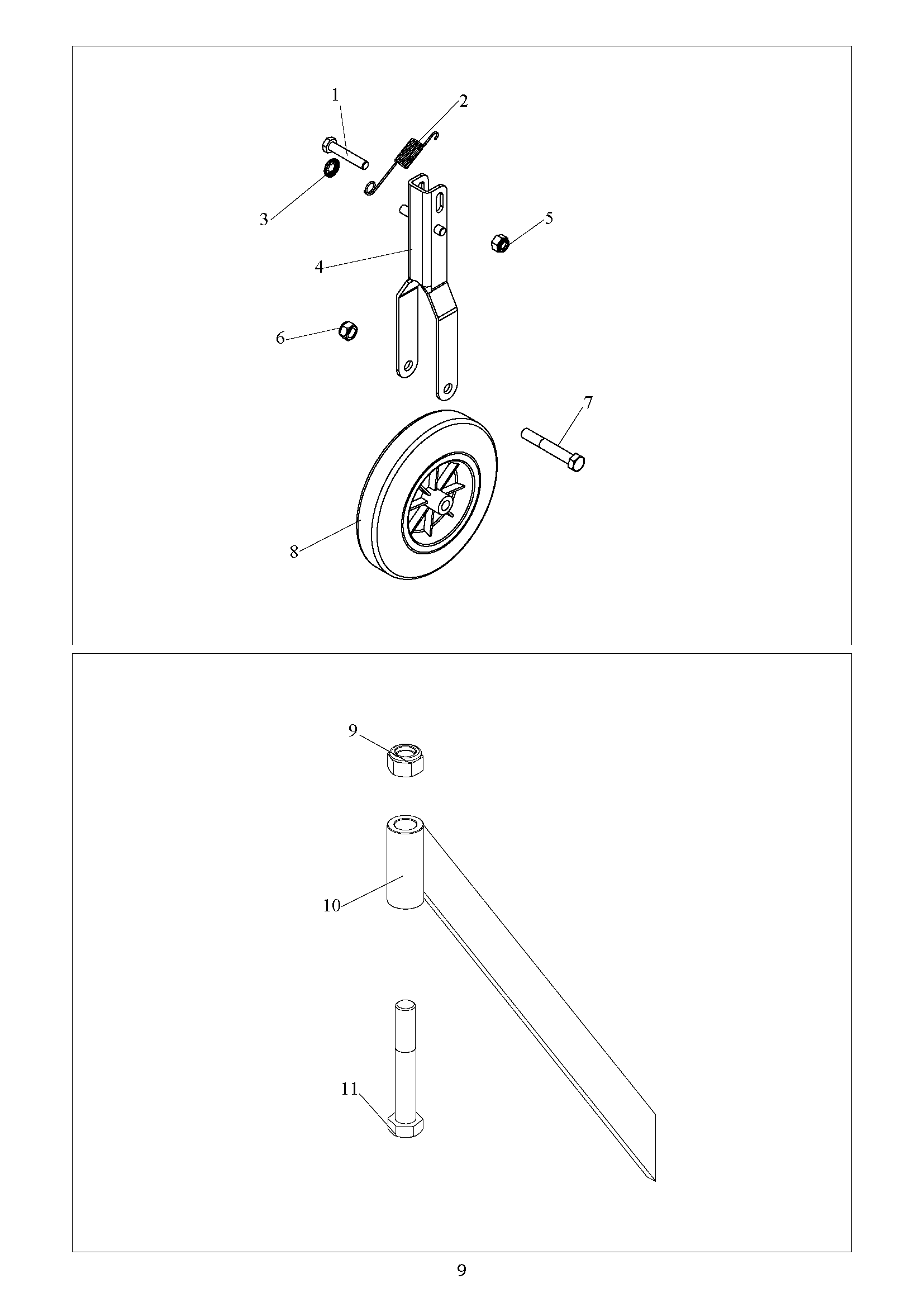

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 0300011007 | VIS | Disponible | Voir la pièce |
| 2 | 0305010002 | RESSORT | Nous contacter | Voir la pièce |
| 3 | 0300461001 | RONDELLE STARLOCK | Nous contacter | Voir la pièce |
| 4 | 3004000030 | Support de roue | Disponible | Voir la pièce |
| 5 | 0300211001 | ECROU | Disponible | Voir la pièce |
| 6 | 0300211201 | ECROU FREIN | Nous contacter | Voir la pièce |
| 7 | 0300011206 | VIS SUPPORT | Disponible | Voir la pièce |
| 8 | 0309000013 | ROUE | Disponible | Voir la pièce |
| 9 | 0300211402 | ECROU | Disponible | Voir la pièce |
| 10 | 3002000302 | PIC TERRAGE | Nous contacter | Voir la pièce |
| 11 | 0300011401 | VIS | Disponible | Voir la pièce |

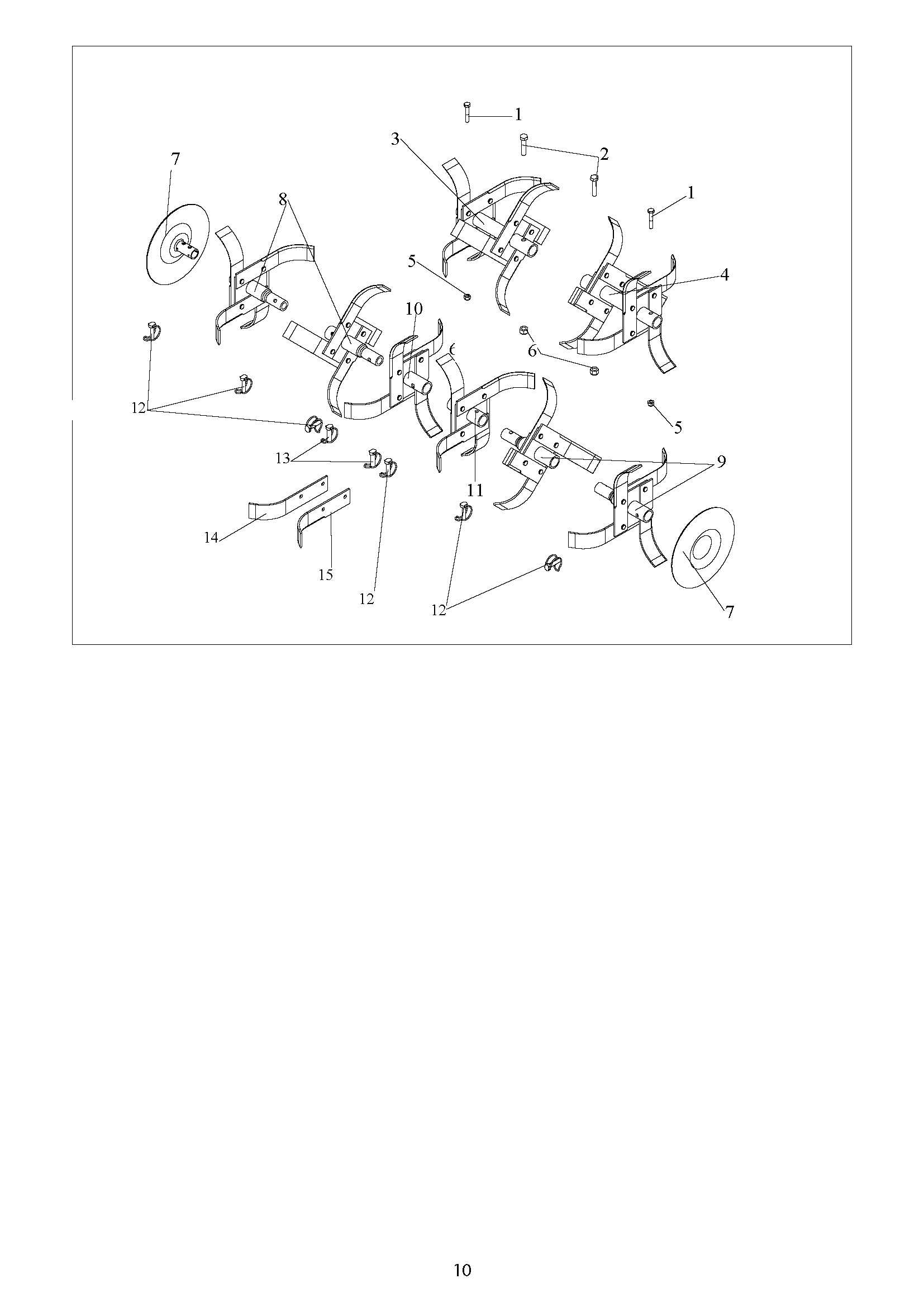

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 0300010819 | VIS | Disponible | Voir la pièce |
| 1 | 0300010819 | VIS | Disponible | Voir la pièce |
| 2 | 0300011009 | VIS | Disponible | Voir la pièce |
| 3 | 0320010021 | FRAISE ETOILE DOUBLE D | Nous contacter | Voir la pièce |
| 4 | 0320010022 | FRAISE ETOILE DOUBLE G | Nous contacter | Voir la pièce |
| 5 | 0300210802 | ECROU FREIN BORGNE | Nous contacter | Voir la pièce |
| 5 | 0300210802 | ECROU FREIN BORGNE | Nous contacter | Voir la pièce |
| 6 | 0300211001 | ECROU | Disponible | Voir la pièce |
| 7 | 0320010001 | DISQUE PROTEGE PLANTE | Nous contacter | Voir la pièce |
| 7 | 0320010001 | DISQUE PROTEGE PLANTE | Nous contacter | Voir la pièce |
| 8 | 0320010015 | FRAISE ADD DTE | Nous contacter | Voir la pièce |
| 9 | 0320010016 | FRAISE ADD G | Nous contacter | Voir la pièce |
| 10 | 0320010013 | FRAISE DEPART SIMPLE DTE | Nous contacter | Voir la pièce |
| 11 | 0320010014 | FRAISE DEPART SIMPLE G | Nous contacter | Voir la pièce |
| 12 | 0301010013 | GOUPILLE CLIPS | Nous contacter | Voir la pièce |
| 12 | 0301010013 | GOUPILLE CLIPS | Nous contacter | Voir la pièce |
| 12 | 0301010013 | GOUPILLE CLIPS | Nous contacter | Voir la pièce |
| 13 | 0301010014 | GOUPILLE CLIPS | Nous contacter | Voir la pièce |
| 14 | 0001000020 | COUTEAU DROIT | Nous contacter | Voir la pièce |
| 15 | 0001000021 | COUTEAU GAUCHE | Nous contacter | Voir la pièce |
