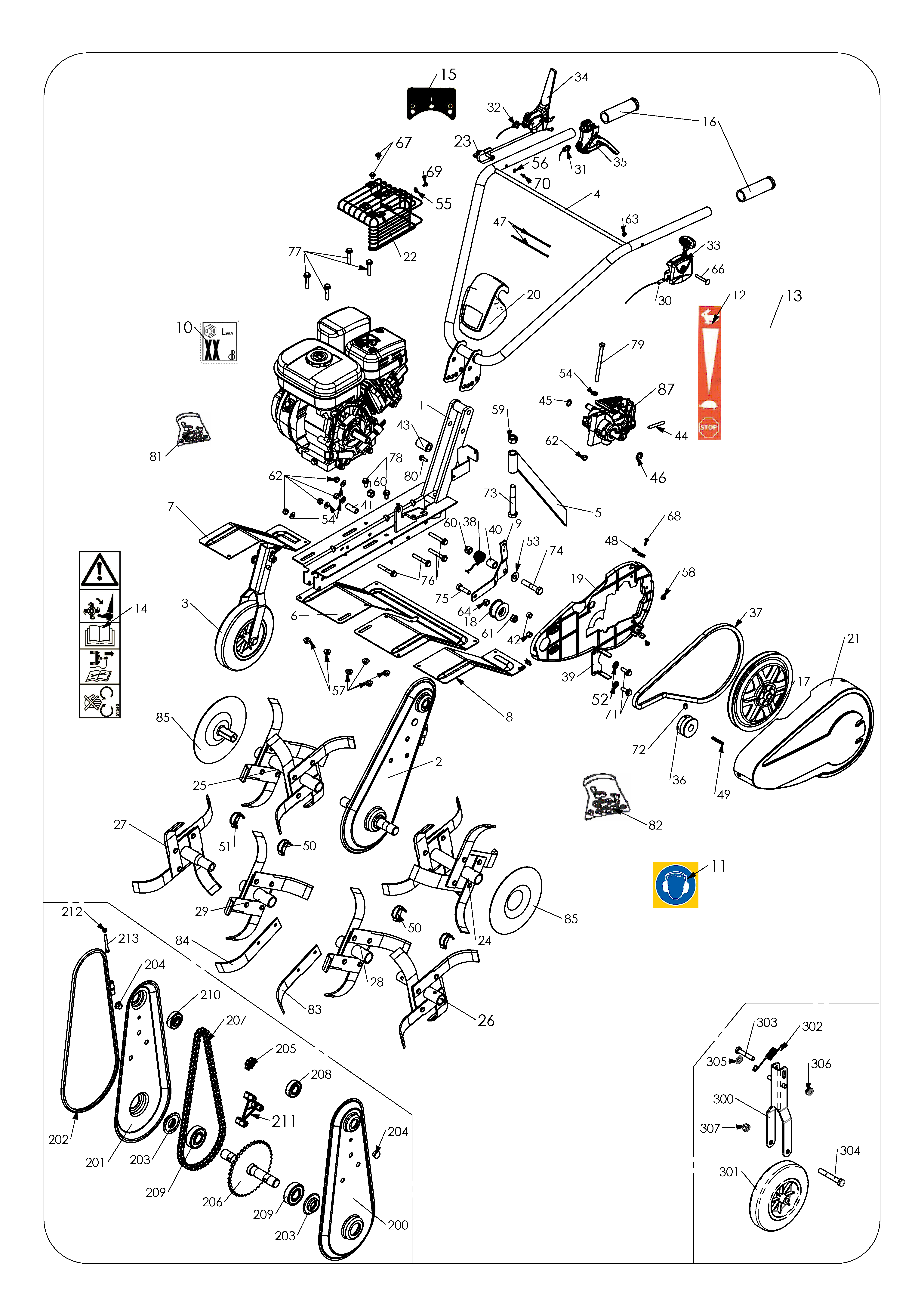

Vue Éclatée ST 2960 R Version 2016
Retrouvez les pièces détachées, références et repères disponibles pour ST 2960 R Version 2016.
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 0302070601 | Chassis | Non reliée | |
| 2 | 3001000027 | CARTER A JONC COMPLET | Disponible | Voir la pièce |
| 3 | 3001000031 | Roue | Disponible | Voir la pièce |
| 4 | 3002070701 | Guidon | Disponible | Voir la pièce |
| 5 | 3002000302 | PIC TERRAGE | Disponible | Voir la pièce |
| 6 | 3002000603 | TOLE PROTECTION CENTRALE | Non reliée | |
| 7 | 3002000601 | EXTENTION TOLE DROITE | Disponible | Voir la pièce |
| 8 | 3002000602 | EXTENTION TOLE GAUCHE | Disponible | Voir la pièce |
| 9 | 3002000104 | Levier | Disponible | Voir la pièce |
| 10 | 0503000062 | Autocollant | Disponible | Voir la pièce |
| 10 | 0503000079 | Etiquette "niveau bruit 98 db" | Disponible | Voir la pièce |
| 10 | 0503000080 | Etiquette "Bruit" | Disponible | Voir la pièce |
| 11 | 0503000077 | Etiquette "Securité" | Disponible | Voir la pièce |
| 12 | 0503000045 | AUTOCOLLANT GAZ ARRET MOTEUR | Disponible | Voir la pièce |
| 13 | 0503000043 | ETIQUETTE DE GAZ | Disponible | Voir la pièce |
| 14 | 0503000036 | Etiquette "Sécurité" | Disponible | Voir la pièce |
| 15 | 0503000031 | AUTOCOLLANT MARCHE-ARRET | Disponible | Voir la pièce |
| 16 | 0341000037 | Poignée | Disponible | Voir la pièce |
| 17 | 0341000007 | POULIE | Disponible | Voir la pièce |
| 18 | 0341000003 | GALET EMBRAYAGE | Disponible | Voir la pièce |
| 19 | 0340010089 | CACHE INTERIEUR | Disponible | Voir la pièce |
| 20 | 0340010031 | CAPOT | Non reliée | |
| 21 | 0340010005 | CAPOT COURROIE | Non reliée | |
| 22 | - | N | Non reliée | |
| 22 | 0330092003 | GRILLE ECHAPPEMENT | Disponible | Voir la pièce |
| 22 | 0330102001 | Grille echap. 2560 | Non reliée | |
| 23 | 0330012006 | INTERRUPTEUR | Disponible | Voir la pièce |
| 23 | 0330062001 | INTERUPTEUR | Disponible | Voir la pièce |
| 24 | 0320010022 | FRAISE ETOILE DOUBLE G | Disponible | Voir la pièce |
| 25 | 0320010021 | FRAISE ETOILE DOUBLE D | Disponible | Voir la pièce |
| 26 | 0320010016 | FRAISE ADD G | Disponible | Voir la pièce |
| 27 | 0320010015 | FRAISE ADD DTE | Disponible | Voir la pièce |
| 28 | 0320010014 | FRAISE DEPART SIMPLE G | Disponible | Voir la pièce |
| 29 | 0320010013 | FRAISE DEPART SIMPLE DTE | Disponible | Voir la pièce |
| 30 | 0308040050 | CABLE DE GAZ | Disponible | Voir la pièce |
| 30 | 0308040055 | Câble gaz 1150 mm | Disponible | Voir la pièce |
| 31 | 0308020055 | CABLE EMBRAYAGE | Disponible | Voir la pièce |
| 32 | 0308010019 | CABLE INVERSEUR | Disponible | Voir la pièce |
| 33 | 0307020023 | MANETTE DE GAZ | Disponible | Voir la pièce |
| 34 | 0307010039 | Levier frein | Non reliée | |
| 35 | 0307010034 | Levier embr. | Disponible | Voir la pièce |
| 36 | 0306060005 | POULIE MOTEUR | Disponible | Voir la pièce |
| 36 | 0306060021 | Poulie d65 | Disponible | Voir la pièce |
| 37 | 0306030002 | COURROIE | Disponible | Voir la pièce |
| 38 | 0306030024 | Ressort | Disponible | Voir la pièce |
| 39 | 0304000035 | GUIDE COURROIE | Disponible | Voir la pièce |
| 39 | 0304000185 | Guide courroie d65 | Disponible | Voir la pièce |
| 40 | 0302020020 | Entretoise | Disponible | Voir la pièce |
| 41 | 0302020015 | ENTRETOISE | Disponible | Voir la pièce |
| 42 | 0302020010 | ENTRETOISE | Disponible | Voir la pièce |
| 42 | 0302020011 | ENTRETOISE | Disponible | Voir la pièce |
| 43 | 0302020005 | ENTRETOISE | Disponible | Voir la pièce |
| 44 | 0302010021 | Axe de fixation pouile | Disponible | Voir la pièce |
| 45 | 0301070027 | CIRCLIPS | Disponible | Voir la pièce |
| 46 | 0301070026 | CIRCLIPS | Disponible | Voir la pièce |
| 47 | 0301060003 | ATTACHE RILSAN | Disponible | Voir la pièce |
| 48 | 0301050001 | CLIPS PRESSE TOLE | Disponible | Voir la pièce |
| 49 | 0301040001 | CLAVETTE | Disponible | Voir la pièce |
| 50 | 0301010014 | GOUPILLE CLIPS | Disponible | Voir la pièce |
| 50 | 0301010014 | GOUPILLE CLIPS | Disponible | Voir la pièce |
| 51 | 0301010013 | GOUPILLE CLIPS | Disponible | Voir la pièce |
| 52 | 0300430801 | RONDELLE | Disponible | Voir la pièce |
| 53 | 0300401201 | RONDELLE PLATE | Disponible | Voir la pièce |
| 54 | 0300400802 | RONDELLE PLATE | Disponible | Voir la pièce |
| 54 | 0300400802 | RONDELLE PLATE | Disponible | Voir la pièce |
| 55 | 0300400602 | RONDELLE | Disponible | Voir la pièce |
| 56 | 0300400301 | RONDELLE | Disponible | Voir la pièce |
| 57 | 0300260801 | ECROU | Disponible | Voir la pièce |
| 58 | 0300260601 | ECROU A EMBASE CRANTE | Disponible | Voir la pièce |
| 59 | 0300211402 | ECROU | Disponible | Voir la pièce |
| 60 | 0300211201 | ECROU FREIN | Disponible | Voir la pièce |
| 60 | 0300211201 | ECROU FREIN | Disponible | Voir la pièce |
| 61 | 0300211001 | ECROU | Disponible | Voir la pièce |
| 62 | 0300210802 | ECROU FREIN BORGNE | Disponible | Voir la pièce |
| 62 | 0300210802 | ECROU FREIN BORGNE | Disponible | Voir la pièce |
| 63 | 0300210602 | ECROU | Non reliée | |
| 64 | 0300201002 | ECROU | Disponible | Voir la pièce |
| 66 | 0300080610 | VIS | Disponible | Voir la pièce |
| 67 | 0300010620 | Vis | Disponible | Voir la pièce |
| 67 | 0300080501 | VIS | Disponible | Voir la pièce |
| 68 | 0300080405 | VIS TOLE | Disponible | Voir la pièce |
| 69 | 0300080404 | Vis | Disponible | Voir la pièce |
| 69 | 0300080602 | VIS | Disponible | Voir la pièce |
| 70 | 0300080301 | Vis | Disponible | Voir la pièce |
| 71 | 0300010807 | VIS | Disponible | Voir la pièce |
| 72 | 0300040801 | VIS | Disponible | Voir la pièce |
| 73 | 0300011401 | VIS | Disponible | Voir la pièce |
| 74 | 0300011205 | Vis | Disponible | Voir la pièce |
| 75 | 0300011003 | VIS | Disponible | Voir la pièce |
| 76 | 0300010837 | VIS | Disponible | Voir la pièce |
| 77 | 0300010817 | VIS | Disponible | Voir la pièce |
| 78 | 0300010815 | VIS | Disponible | Voir la pièce |
| 79 | 0300010804 | VIS-TH | Disponible | Voir la pièce |
| 80 | 0300010610 | VIS | Disponible | Voir la pièce |
| 81 | 0300000008 | Pochette visserie guidon | Disponible | Voir la pièce |
| 82 | 0300000006 | SACHET VISSERIE | Disponible | Voir la pièce |
| 83 | 0001000021 | COUTEAU GAUCHE | Disponible | Voir la pièce |
| 84 | 0001000020 | COUTEAU DROIT | Disponible | Voir la pièce |
| 85 | 3003000026 | Disque | Disponible | Voir la pièce |
| 85 | 3003000026 | Disque | Disponible | Voir la pièce |
| 87 | 8300000102 | INVERSEUR | Disponible | Voir la pièce |
| 200 | 3002000313 | DEMI CARTER | Disponible | Voir la pièce |
| 201 | 3002000312 | DEMI CARTER | Disponible | Voir la pièce |
| 202 | 3002002301 | JONC | Non reliée | |
| 203 | 0341000059 | JOINT DE CARTER | Disponible | Voir la pièce |
| 203 | 0341000059 | JOINT DE CARTER | Disponible | Voir la pièce |
| 204 | 0341000014 | BOUCHON | Disponible | Voir la pièce |
| 204 | 0341000014 | BOUCHON | Disponible | Voir la pièce |
| 205 | 0306050034 | Pignon | Disponible | Voir la pièce |
| 206 | 0306050010 | ARBRE DE TRAVAIL | Disponible | Voir la pièce |
| 207 | 0306020022 | CHAINE | Disponible | Voir la pièce |
| 208 | 0306010024 | ROULEMENT | Disponible | Voir la pièce |
| 209 | 0306010020 | ROULEMENT | Disponible | Voir la pièce |
| 209 | 0306010020 | ROULEMENT | Disponible | Voir la pièce |
| 210 | 0306010016 | ROULEMENT | Disponible | Voir la pièce |
| 211 | 0303000028 | ENTRETOISE | Disponible | Voir la pièce |
| 212 | 0300210602 | ECROU | Non reliée | |
| 213 | 0300020607 | VIS | Disponible | Voir la pièce |
| 300 | 3002000308 | SUPPORT | Disponible | Voir la pièce |
| 301 | 0309000013 | ROUE | Disponible | Voir la pièce |
| 302 | 0305010002 | RESSORT | Disponible | Voir la pièce |
| 303 | 0300011007 | VIS | Disponible | Voir la pièce |
| 304 | 0300011206 | VIS SUPPORT | Disponible | Voir la pièce |
| 305 | 0300461001 | RONDELLE STARLOCK | Disponible | Voir la pièce |
| 306 | 0300211001 | ECROU | Disponible | Voir la pièce |
| 307 | 0300211201 | ECROU FREIN | Disponible | Voir la pièce |

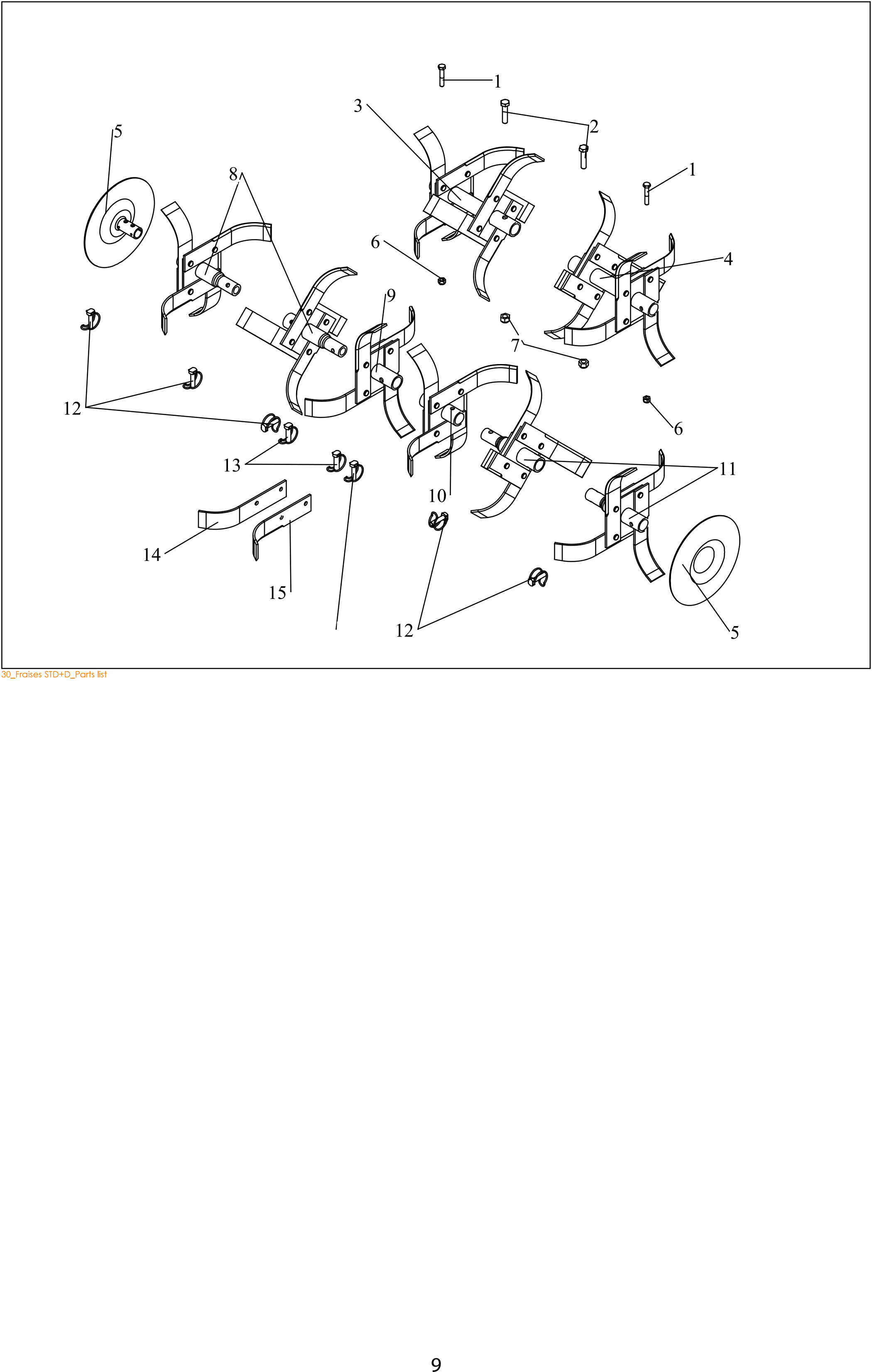

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 300010819 | VIS | Disponible | Voir la pièce |
| 1 | 300010819 | VIS | Disponible | Voir la pièce |
| 2 | 300011009 | VIS | Disponible | Voir la pièce |
| 3 | 320010021 | FRAISE ETOILE DOUBLE D | Non reliée | |
| 4 | 320010022 | FRAISE ETOILE DOUBLE G | Disponible | Voir la pièce |
| 5 | 320010001 | DISQUE PROTEGE PLANTE | Disponible | Voir la pièce |
| 5 | 320010001 | DISQUE PROTEGE PLANTE | Disponible | Voir la pièce |
| 6 | 300211001 | ECROU NYLSTOP | Disponible | Voir la pièce |
| 6 | 300211001 | ECROU NYLSTOP | Disponible | Voir la pièce |
| 7 | 300210802 | ECROU FREIN BORGNE | Non reliée | |
| 8 | 320010015 | FRAISE ADD DTE | Disponible | Voir la pièce |
| 9 | 320010013 | FRAISE DEPART SIMPLE DTE | Disponible | Voir la pièce |
| 10 | 320010014 | FRAISE DEPART SIMPLE G | Disponible | Voir la pièce |
| 11 | 320010016 | FRAISE ADD G | Disponible | Voir la pièce |
| 12 | 301010013 | GOUPILLE | Non reliée | |
| 12 | 301010013 | GOUPILLE | Non reliée | |
| 13 | 301010014 | GOUPILLE | Non reliée | |
| 14 | 1000021 | COUTEAU GAUCHE | Non reliée | |
| 15 | 1000020 | COUTEAU DROIT | Non reliée |
