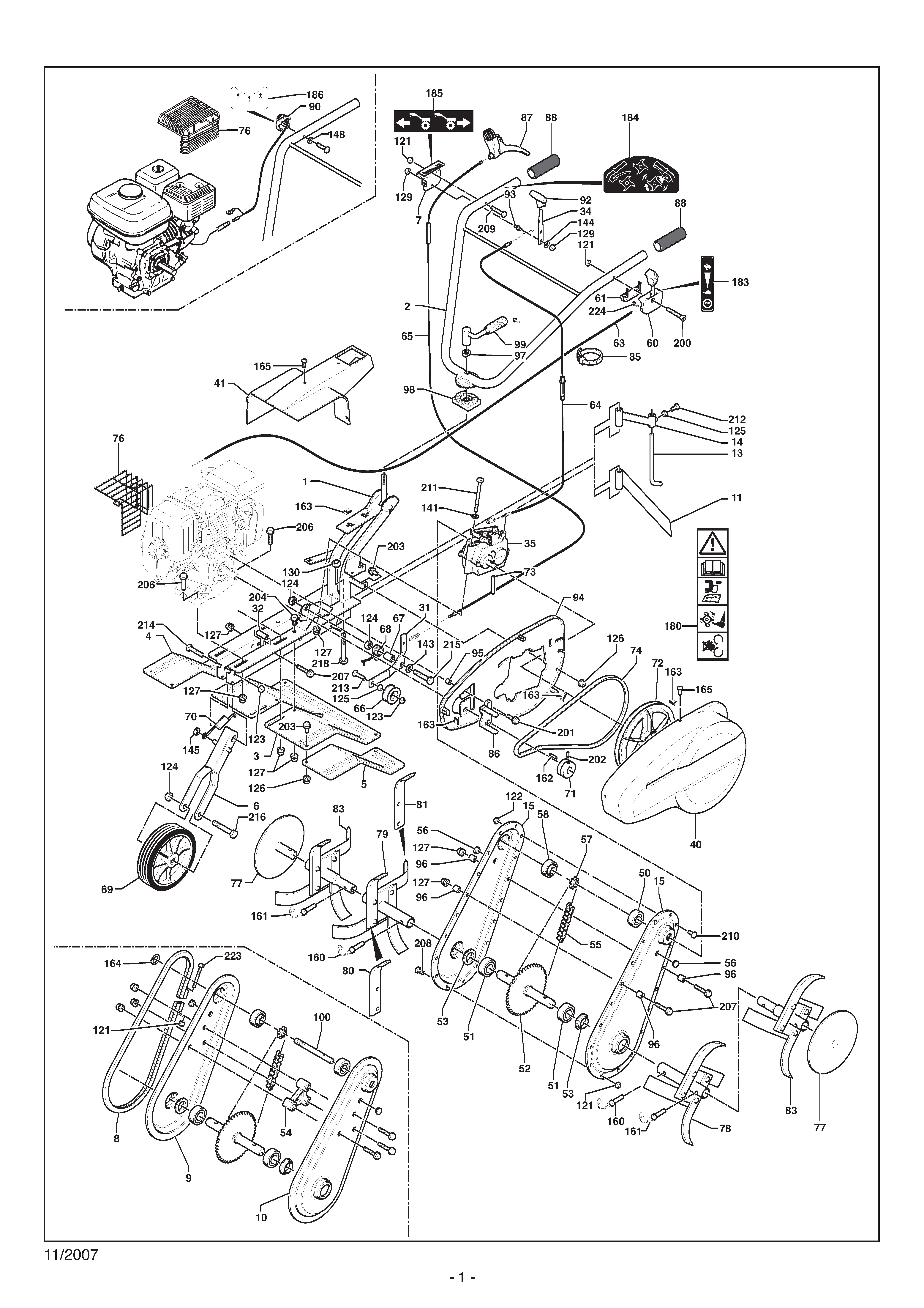

Vue Éclatée ST 2662 RL NM
Retrouvez les pièces détachées, références et repères disponibles pour ST 2662 RL NM.
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 3002010501 | Chassis | Nous contacter | Voir la pièce |
| 2 | 3002000504 | Guidon | Nous contacter | Voir la pièce |
| 3 | 3002000507 | Protection centrale | Nous contacter | Voir la pièce |
| 4 | 3002000501 | Protection droite | Disponible | Voir la pièce |
| 5 | 3002000502 | Protection gauche | Nous contacter | Voir la pièce |
| 6 | 3002000308 | SUPPORT | Nous contacter | Voir la pièce |
| 7 | 3002000311 | Tôle levier | Nous contacter | Voir la pièce |
| 8 | 3002000506 | Jonc | Disponible | Voir la pièce |
| 9 | 3002000312 | DEMI CARTER | Nous contacter | Voir la pièce |
| 10 | 3002000313 | DEMI CARTER | Nous contacter | Voir la pièce |
| 11 | 3002000302 | PIC TERRAGE | Nous contacter | Voir la pièce |
| 13 | 3002000310 | Tige éperon | Nous contacter | Voir la pièce |
| 14 | 3002000301 | Corps | Nous contacter | Voir la pièce |
| 15 | 3002000307 | Joue carter | Disponible | Voir la pièce |
| 15 | 3002000307 | Joue carter | Disponible | Voir la pièce |
| 31 | 3002000104 | Levier | Disponible | Voir la pièce |
| 32 | 302020015 | Entretoise | Nous contacter | Voir la pièce |
| 34 | 304000044 | Manette de vitesse | Nous contacter | Voir la pièce |
| 35 | 306040001 | Réducteur mav-mar | Non reliée | |
| 40 | 340010015 | Capot courroie bleu | Non reliée | |
| 41 | 340010014 | Capot mancheron bleu | Non reliée | |
| 50 | 306010024 | Roulement | Non reliée | |
| 51 | 306010020 | Roulement | Non reliée | |
| 51 | 306010020 | Roulement | Non reliée | |
| 52 | 306050010 | Arbre de travail | Nous contacter | Voir la pièce |
| 53 | 0341000059 | JOINT DE CARTER | Nous contacter | Voir la pièce |
| 53 | 0341000059 | JOINT DE CARTER | Nous contacter | Voir la pièce |
| 54 | 341000001 | Entretoise plastique | Non reliée | |
| 55 | 306020005 | Chaine | Disponible | Voir la pièce |
| 56 | 341000014 | Bouchon | Nous contacter | Voir la pièce |
| 56 | 341000014 | Bouchon | Nous contacter | Voir la pièce |
| 57 | 306050013 | Pignon 10 dents | Nous contacter | Voir la pièce |
| 58 | 306010016 | Roulement a épaulement | Nous contacter | Voir la pièce |
| 60 | 307020007 | Manette de gaz | Non reliée | |
| 61 | 307020001 | Cache manette | Nous contacter | Voir la pièce |
| 63 | 308040003 | Câble gaz mot robin | Non reliée | |
| 64 | 308010001 | Câble changement de vitesse | Disponible | Voir la pièce |
| 65 | 308020042 | Câble embrayage | Non reliée | |
| 66 | 3806063R | Vis | Nous contacter | Voir la pièce |
| 67 | 302020019 | Entretoise levier embrayage | Disponible | Voir la pièce |
| 68 | 305020005 | Ressort embrayage | Nous contacter | Voir la pièce |
| 69 | 309000013 | Roue avant, diam axe 12mm | Disponible | Voir la pièce |
| 70 | 305010002 | Ressort de roue | Nous contacter | Voir la pièce |
| 71 | 0306060005 | POULIE MOTEUR | Nous contacter | Voir la pièce |
| 71 | 306060004 | Poulie moteur m. av. | Non reliée | |
| 72 | 341000007 | Poulie de transmission | Nous contacter | Voir la pièce |
| 73 | 302010021 | Axe de fixation poulie | Nous contacter | Voir la pièce |
| 74 | 306030002 | Courroie marche av/ar | Non reliée | |
| 76 | 330032001 | Grille d | Non reliée | |
| 76 | 330032001 | Grille d | Non reliée | |
| 77 | 320010001 | DISQUE PROTEGE PLANTE | Nous contacter | Voir la pièce |
| 77 | 320010001 | DISQUE PROTEGE PLANTE | Nous contacter | Voir la pièce |
| 78 | 320010014 | FRAISE DEPART SIMPLE G | Nous contacter | Voir la pièce |
| 78 | 320010022 | FRAISE ETOILE DOUBLE G | Nous contacter | Voir la pièce |
| 79 | 320010013 | FRAISE DEPART SIMPLE DTE | Nous contacter | Voir la pièce |
| 79 | 320010021 | FRAISE ETOILE DOUBLE D | Non reliée | |
| 80 | 1000021 | COUTEAU GAUCHE | Non reliée | |
| 81 | 1000020 | COUTEAU DROIT | Non reliée | |
| 83 | 320010015 | FRAISE ADD DTE | Nous contacter | Voir la pièce |
| 83 | 320010015 | FRAISE ADD DTE | Nous contacter | Voir la pièce |
| 85 | 301060003 | Collier serrage câble | Disponible | Voir la pièce |
| 86 | 304000035 | Guide courroie m.av -m.arr. | Nous contacter | Voir la pièce |
| 87 | 307010020 | Levier embrayage | Non reliée | |
| 88 | 341000036 | Poignée caoutchouc | Non reliée | |
| 88 | 341000036 | Poignée caoutchouc | Non reliée | |
| 90 | 330012006 | Interrupteur avec faisceau | Disponible | Voir la pièce |
| 92 | 341000021 | Embout de manette vitesse | Nous contacter | Voir la pièce |
| 93 | 302010024 | Axe levier 2 vitesses | Non reliée | |
| 94 | 340010004 | Cache intérieur | Nous contacter | Voir la pièce |
| 95 | 302020011 | Entretoise cache intérieur | Nous contacter | Voir la pièce |
| 96 | 302020028 | Entretoise | Disponible | Voir la pièce |
| 96 | 302020028 | Entretoise | Disponible | Voir la pièce |
| 96 | 302020028 | Entretoise | Disponible | Voir la pièce |
| 96 | 302020028 | Entretoise | Disponible | Voir la pièce |
| 97 | 302020037 | Entretoise du guidon | Disponible | Voir la pièce |
| 98 | 303000007 | Pièce intermédiaire du guidon | Disponible | Voir la pièce |
| 99 | 300801401 | Poignée serrage guidon | Disponible | Voir la pièce |
| 100 | 306050001 | Arbre mav mécanique | Nous contacter | Voir la pièce |
| 121 | 300210602 | ECROU FREIN | Non reliée | |
| 121 | 300210602 | ECROU FREIN | Non reliée | |
| 121 | 300210602 | ECROU FREIN | Non reliée | |
| 121 | 300210602 | ECROU FREIN | Non reliée | |
| 122 | 300210802 | ECROU FREIN BORGNE | Non reliée | |
| 123 | 300211001 | ECROU NYLSTOP | Disponible | Voir la pièce |
| 123 | 300211001 | ECROU NYLSTOP | Disponible | Voir la pièce |
| 124 | 300211201 | ECROU FREIN | Non reliée | |
| 124 | 300211201 | ECROU FREIN | Non reliée | |
| 124 | 300211201 | ECROU FREIN | Non reliée | |
| 125 | 300201002 | Voir 70211458 | Non reliée | |
| 125 | 300201002 | Voir 70211458 | Non reliée | |
| 126 | 300260601 | Voir 70582122 | Non reliée | |
| 126 | 300260601 | Voir 70582122 | Non reliée | |
| 127 | 300260801 | ECROU | Non reliée | |
| 127 | 300260801 | ECROU | Non reliée | |
| 127 | 300260801 | ECROU | Non reliée | |
| 127 | 300260801 | ECROU | Non reliée | |
| 127 | 300260801 | ECROU | Non reliée | |
| 127 | 300260801 | ECROU | Non reliée | |
| 129 | 300210601 | Ecrou sécurité | Non reliée | |
| 129 | 300210601 | Ecrou sécurité | Non reliée | |
| 130 | 300211402 | Ecrou frein hm 14 z | Nous contacter | Voir la pièce |
| 141 | 300400802 | Rondelle | Non reliée | |
| 143 | 300401201 | Rondelle | Non reliée | |
| 144 | 300400602 | Rondelle | Nous contacter | Voir la pièce |
| 145 | 300461001 | Rondelle starlock | Non reliée | |
| 148 | 300400301 | Rondelle | Disponible | Voir la pièce |
| 160 | 301010011 | Goupille auto | Non reliée | |
| 160 | 301010011 | Goupille auto | Non reliée | |
| 161 | 301010010 | Goupille auto | Non reliée | |
| 161 | 301010010 | Goupille auto | Non reliée | |
| 162 | 301040001 | Clavette carrée arbre | Non reliée | |
| 163 | 301050001 | Clips presse tôle | Nous contacter | Voir la pièce |
| 163 | 301050001 | Clips presse tôle | Nous contacter | Voir la pièce |
| 163 | 301050001 | Clips presse tôle | Nous contacter | Voir la pièce |
| 163 | 301050001 | Clips presse tôle | Nous contacter | Voir la pièce |
| 164 | 301070001 | Circlips extérieur | Nous contacter | Voir la pièce |
| 165 | 300080405 | Vis tôle | Nous contacter | Voir la pièce |
| 165 | 300080405 | Vis tôle | Nous contacter | Voir la pièce |
| 180 | 503000036 | Autocollant sécurité | Non reliée | |
| 183 | 503000045 | Autocollant de gaz arrêt moteur | Disponible | Voir la pièce |
| 184 | 503000029 | Autocollant emb. mecanique | Disponible | Voir la pièce |
| 185 | 503000032 | Autocollant inversion vitesse | Nous contacter | Voir la pièce |
| 186 | 503000015 | Autocollant marche arrêt | Non reliée | |
| 200 | 300030603 | Vis tf hc | Nous contacter | Voir la pièce |
| 201 | 300060503 | Vis | Nous contacter | Voir la pièce |
| 202 | 300040801 | Vis st hc poulie mot. | Disponible | Voir la pièce |
| 203 | 300010609 | Vis h embase crantee | Disponible | Voir la pièce |
| 203 | 300010609 | Vis h embase crantee | Disponible | Voir la pièce |
| 204 | 300010815 | Voir 70402596 | Disponible | Voir la pièce |
| 206 | 300010817 | Vis h embase crantée | Disponible | Voir la pièce |
| 206 | 300010817 | Vis h embase crantée | Disponible | Voir la pièce |
| 207 | 300010820 | Vis h embase crantée | Disponible | Voir la pièce |
| 207 | 300010820 | Vis h embase crantée | Disponible | Voir la pièce |
| 208 | 300010608 | Vis | Non reliée | |
| 209 | 300010604 | Vis | Nous contacter | Voir la pièce |
| 210 | 300010801 | Vis | Non reliée | |
| 211 | 300010804 | Vis h | Nous contacter | Voir la pièce |
| 212 | 300011008 | Vis h | Nous contacter | Voir la pièce |
| 213 | 300011003 | Voir 70753092 | Nous contacter | Voir la pièce |
| 214 | 300011007 | Vis h | Nous contacter | Voir la pièce |
| 215 | 300011207 | Vis h | Nous contacter | Voir la pièce |
| 216 | 300011206 | Vis h support de roue | Nous contacter | Voir la pièce |
| 218 | 300011401 | Vis h | Nous contacter | Voir la pièce |
| 223 | 300020605 | Vis chc | Nous contacter | Voir la pièce |
| 224 | 300090301 | Vis | Non reliée |
