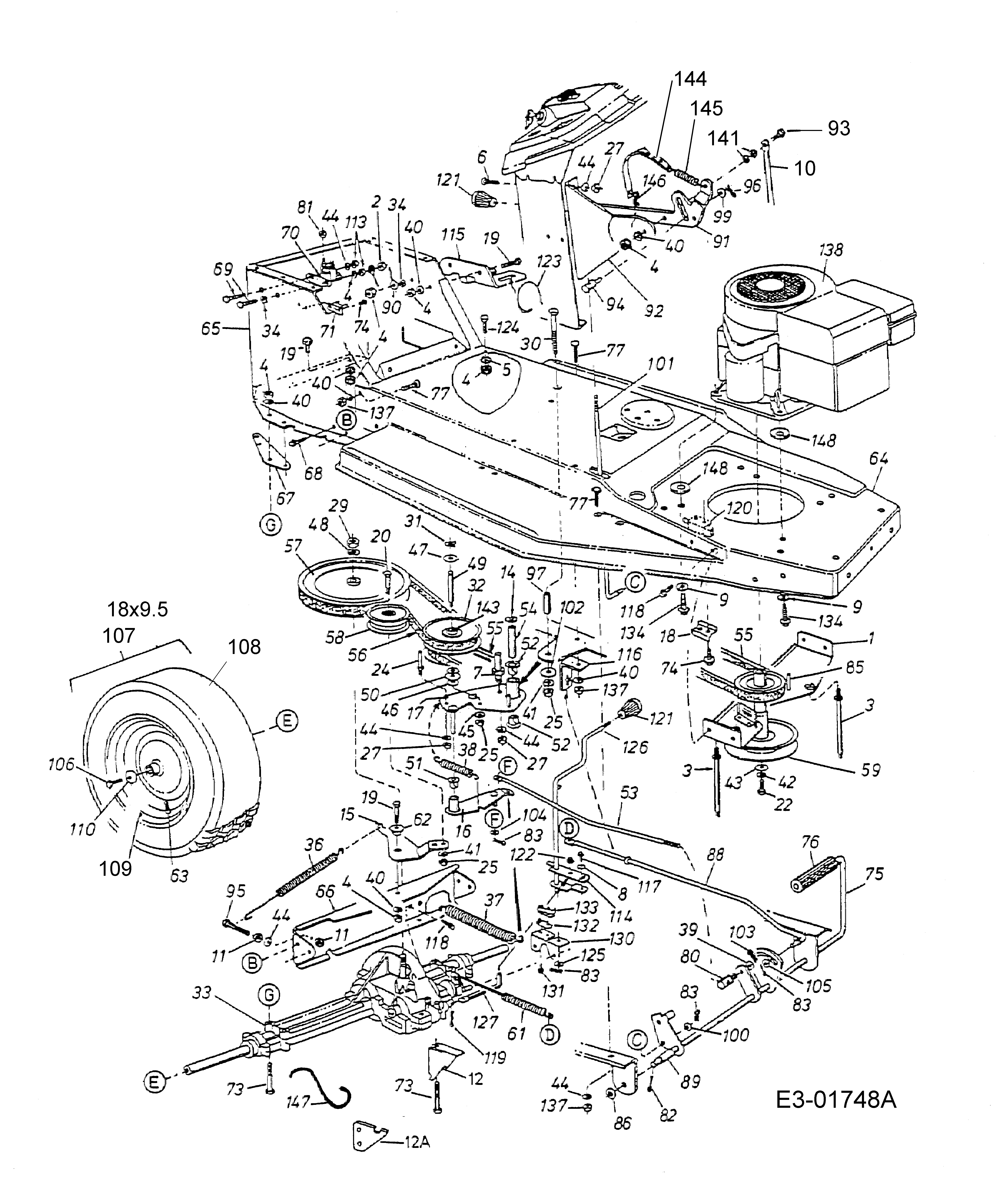

Vue Éclatée POLO 96 M
Retrouvez les pièces détachées, références et repères disponibles pour POLO 96 M.

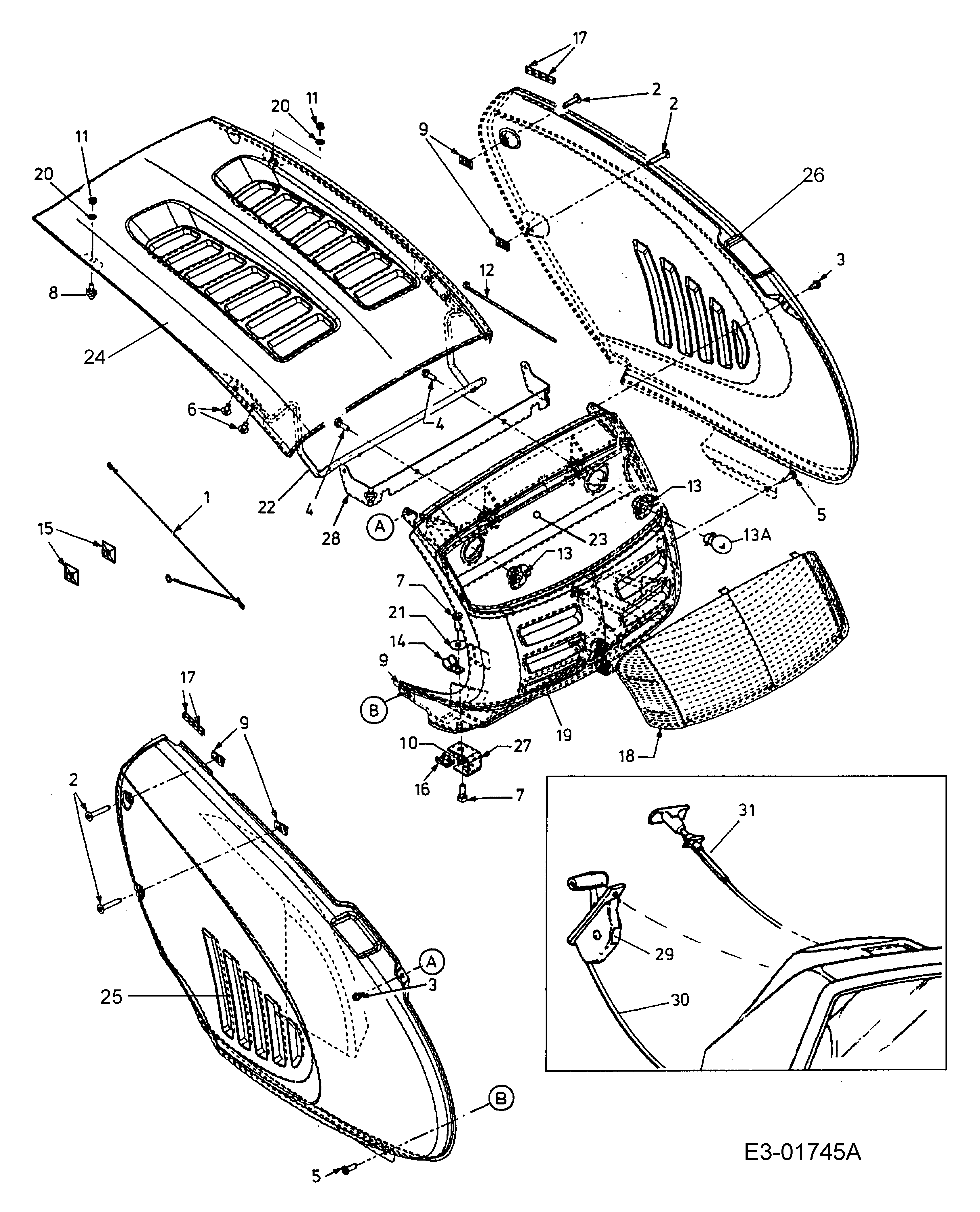

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C62904013B | Cable | Non reliée | |
| 2 | C7100578 | Vis | Disponible | Voir la pièce |
| 2 | C7100578 | Vis | Disponible | Voir la pièce |
| 2 | C7100578 | Vis | Disponible | Voir la pièce |
| 3 | C7100599 | Vis | Disponible | Voir la pièce |
| 3 | C7100599 | Vis | Disponible | Voir la pièce |
| 4 | C7100895 | Vis | Disponible | Voir la pièce |
| 4 | C7100895 | Vis | Disponible | Voir la pièce |
| 5 | C7100924 | Vis | Disponible | Voir la pièce |
| 5 | C7100924 | Vis | Disponible | Voir la pièce |
| 6 | C7101017 | Vis | Disponible | Voir la pièce |
| 7 | C7101681 | Vis | Disponible | Voir la pièce |
| 7 | C7101681 | Vis | Disponible | Voir la pièce |
| 8 | C7111236 | Boulon | Disponible | Voir la pièce |
| 9 | C7120292 | Ecrou | Disponible | Voir la pièce |
| 9 | C7120292 | Ecrou | Disponible | Voir la pièce |
| 9 | C7120292 | Ecrou | Disponible | Voir la pièce |
| 10 | C7120634 | Ecrou | Disponible | Voir la pièce |
| 11 | C7120691 | Ecrou | Disponible | Voir la pièce |
| 11 | C7120691 | Ecrou | Disponible | Voir la pièce |
| 12 | C7250157 | Bande | Disponible | Voir la pièce |
| 13 | C7251649 | Douille | Disponible | Voir la pièce |
| 13 | C7251649 | Douille | Disponible | Voir la pièce |
| 13A | C7250963 | Ampoule | Disponible | Voir la pièce |
| 14 | C7260272 | Etau | Disponible | Voir la pièce |
| 15 | C7260359 | Plaquette | Disponible | Voir la pièce |
| 16 | C7260365 | Ecrou | Disponible | Voir la pièce |
| 17 | C7310511 | Protection | Disponible | Voir la pièce |
| 17 | C7310511 | Protection | Disponible | Voir la pièce |
| 18 | C7312118A | Lens | Disponible | Voir la pièce |
| 19 | C7530895 | Grille | Disponible | Voir la pièce |
| 20 | C7360668 | Entretoise | Disponible | Voir la pièce |
| 20 | C7360668 | Entretoise | Disponible | Voir la pièce |
| 21 | C7360701 | Rondelle | Disponible | Voir la pièce |
| 22 | C7471162 | Support | Disponible | Voir la pièce |
| 23 | C7312430 | Etiquette | Disponible | Voir la pièce |
| 24 | C78307834010 | Capot (orange) | Disponible | Voir la pièce |
| 25 | C7830784APO | Capot lateral (orange) | Disponible | Voir la pièce |
| 26 | C78307854010 | Capot lateral (orange) | Disponible | Voir la pièce |
| 27 | C7830901Z | Support | Non reliée | |
| 28 | C7831346637 | Support | Disponible | Voir la pièce |
| 29 | C9310823A | Levier complet | Non reliée | |
| 30 | C7460638 | Cable accellerateur | Non reliée | |
| 31 | C7460616A | Cable | Disponible | Voir la pièce |

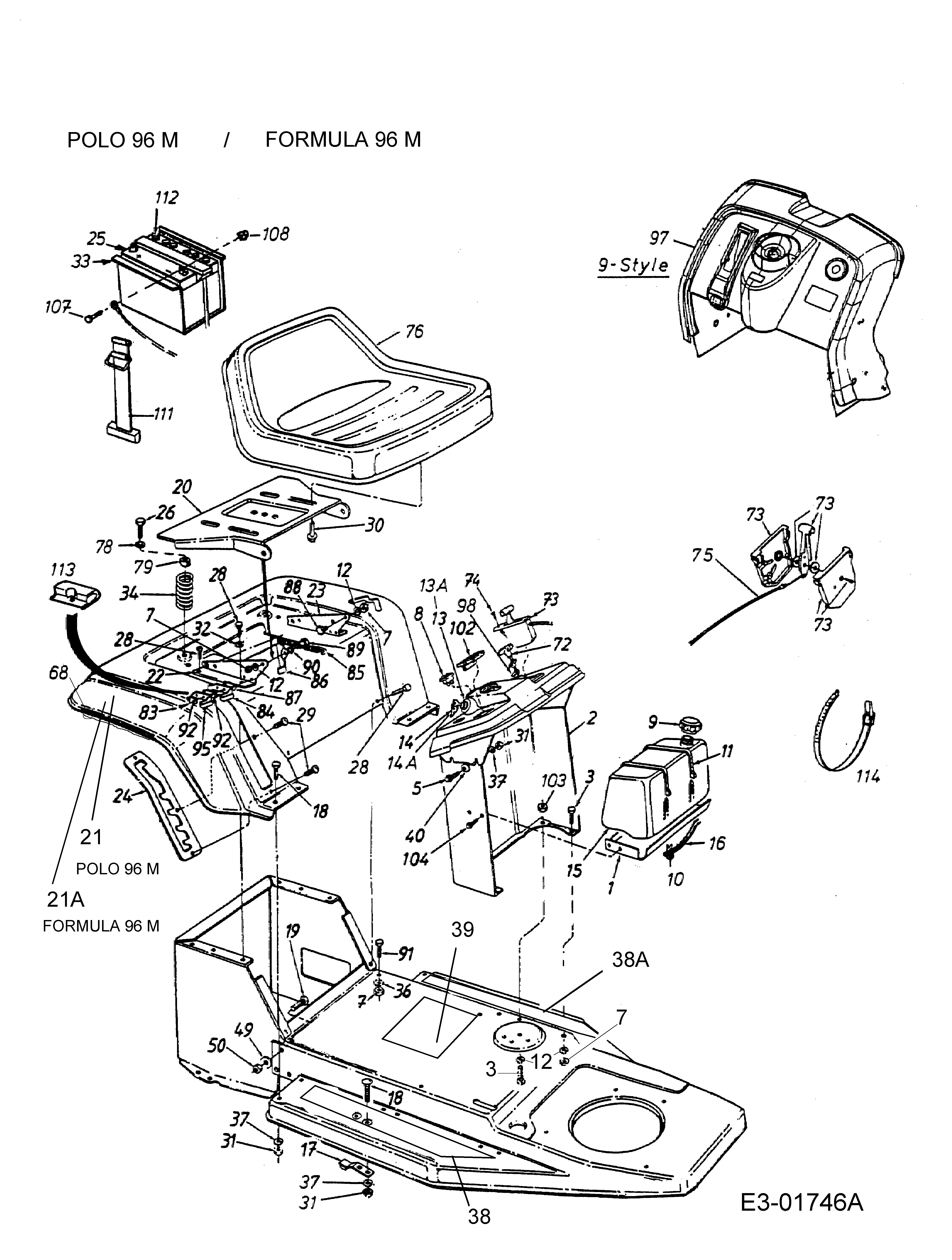

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C17932637 | Support | Disponible | Voir la pièce |
| 2 | C17933A637 | Tableau de bord | Non reliée | |
| 3 | C7103025 | Vis | Disponible | Voir la pièce |
| 3 | C7103025 | Vis | Disponible | Voir la pièce |
| 5 | C7100751 | Vis | Disponible | Voir la pièce |
| 7 | C7123010 | Ecrou | Disponible | Voir la pièce |
| 7 | C7123010 | Ecrou | Disponible | Voir la pièce |
| 7 | C7123010 | Ecrou | Disponible | Voir la pièce |
| 8 | C7250634 | Interrupteur | Disponible | Voir la pièce |
| 9 | C7510603B | Bouchon | Non reliée | |
| 10 | C7260205 | Bande | Disponible | Voir la pièce |
| 11 | C7260209 | Bande | Disponible | Voir la pièce |
| 12 | C7360119 | Rondelle | Disponible | Voir la pièce |
| 12 | C7360119 | Rondelle | Disponible | Voir la pièce |
| 12 | C7360119 | Rondelle | Disponible | Voir la pièce |
| 13 | C7251396A | Interrupteur | Disponible | Voir la pièce |
| 13A | C7251396A | Interrupteur | Disponible | Voir la pièce |
| 14 | C7251341B | Clé | Non reliée | |
| 14A | C7251341B | Clé | Non reliée | |
| 15 | C7510555DR | Reservoir | Non reliée | |
| 16 | C751053515 | Flexible | Disponible | Voir la pièce |
| 17 | C7610194 | Frein de lame | Disponible | Voir la pièce |
| 18 | C7100134 | Vis | Disponible | Voir la pièce |
| 18 | C7100134 | Vis | Disponible | Voir la pièce |
| 19 | C7100793 | Vis | Disponible | Voir la pièce |
| 20 | C7830039A | Support | Disponible | Voir la pièce |
| 21 | C7830354606 | Aile | Disponible | Voir la pièce |
| 22 | C17704 | Support | Disponible | Voir la pièce |
| 23 | C17703A | Support | Disponible | Voir la pièce |
| 24 | C17553 | Sélecteur | Disponible | Voir la pièce |
| 25 | C5032U30002R | Batterie | Non reliée | |
| 26 | C7100817 | Vis | Disponible | Voir la pièce |
| 28 | C7100726 | Vis | Disponible | Voir la pièce |
| 28 | C7100726 | Vis | Disponible | Voir la pièce |
| 28 | C7100726 | Vis | Disponible | Voir la pièce |
| 29 | C7101017 | Vis | Disponible | Voir la pièce |
| 30 | C7100773 | Vis | Disponible | Voir la pièce |
| 31 | C7120287 | Ecrou | Disponible | Voir la pièce |
| 31 | C7120287 | Ecrou | Disponible | Voir la pièce |
| 31 | C7120287 | Ecrou | Disponible | Voir la pièce |
| 32 | C7360607 | Rondelle | Disponible | Voir la pièce |
| 33 | C7830349637 | Siege | Disponible | Voir la pièce |
| 34 | C7320588 | Ressort | Disponible | Voir la pièce |
| 36 | C7360242 | Rondelle | Disponible | Voir la pièce |
| 37 | C7360329 | Entretoise | Disponible | Voir la pièce |
| 37 | C7360329 | Entretoise | Disponible | Voir la pièce |
| 37 | C7360329 | Entretoise | Disponible | Voir la pièce |
| 38 | C7350654 | Tapis | Disponible | Voir la pièce |
| 38A | C7230475 | Tapis | Non reliée | |
| 40 | C7360270 | Rondelle | Disponible | Voir la pièce |
| 49 | C7360217 | Rondelle | Disponible | Voir la pièce |
| 50 | C7470753 | Tringle direction | Disponible | Voir la pièce |
| 68 | C731051181 | Garniture | Disponible | Voir la pièce |
| 72 | C7460616A | Cable | Disponible | Voir la pièce |
| 73 | C9310823A | Levier complet | Non reliée | |
| 73 | C9310823A | Levier complet | Non reliée | |
| 73 | C9310823A | Levier complet | Non reliée | |
| 73 | C9310823A | Levier complet | Non reliée | |
| 74 | C7100779A | Vis | Disponible | Voir la pièce |
| 75 | C7460638 | Cable accellerateur | Non reliée | |
| 76 | C75704107 | Siege | Disponible | Voir la pièce |
| 78 | C7360159 | Rondelle | Disponible | Voir la pièce |
| 79 | C7220160 | Rondelle | Disponible | Voir la pièce |
| 83 | C7100227 | Vis | Disponible | Voir la pièce |
| 84 | C7251439 | Securite | Disponible | Voir la pièce |
| 85 | C7320581B | Ressort | Disponible | Voir la pièce |
| 86 | C17239D | Levier | Disponible | Voir la pièce |
| 87 | C7260278 | Plaquette | Disponible | Voir la pièce |
| 88 | C7380155 | Axe | Disponible | Voir la pièce |
| 89 | C7380296 | Vis | Disponible | Voir la pièce |
| 90 | C7360141 | Rondelle | Disponible | Voir la pièce |
| 91 | C7100604A | Vis | Disponible | Voir la pièce |
| 92 | C7260279 | Plaquette | Disponible | Voir la pièce |
| 92 | C7260279 | Plaquette | Disponible | Voir la pièce |
| 95 | C7251303 | Epingle | Disponible | Voir la pièce |
| 97 | C7312432 | Tableau de bord | Disponible | Voir la pièce |
| 98 | C17782 | Agrafe | Disponible | Voir la pièce |
| 102 | C7250925 | Ampèremètre ang. | Disponible | Voir la pièce |
| 103 | C7123007 | Ecrou | Disponible | Voir la pièce |
| 104 | C7101355 | Vis | Disponible | Voir la pièce |
| 107 | C7103015 | Vis | Disponible | Voir la pièce |
| 108 | C7120271 | Ecrou | Disponible | Voir la pièce |
| 111 | C7230444 | Support | Disponible | Voir la pièce |
| 112 | C7250689 | Bouchon | Disponible | Voir la pièce |
| 113 | C7830297 | Protection | Disponible | Voir la pièce |
| 114 | C7250157 | Bande | Disponible | Voir la pièce |

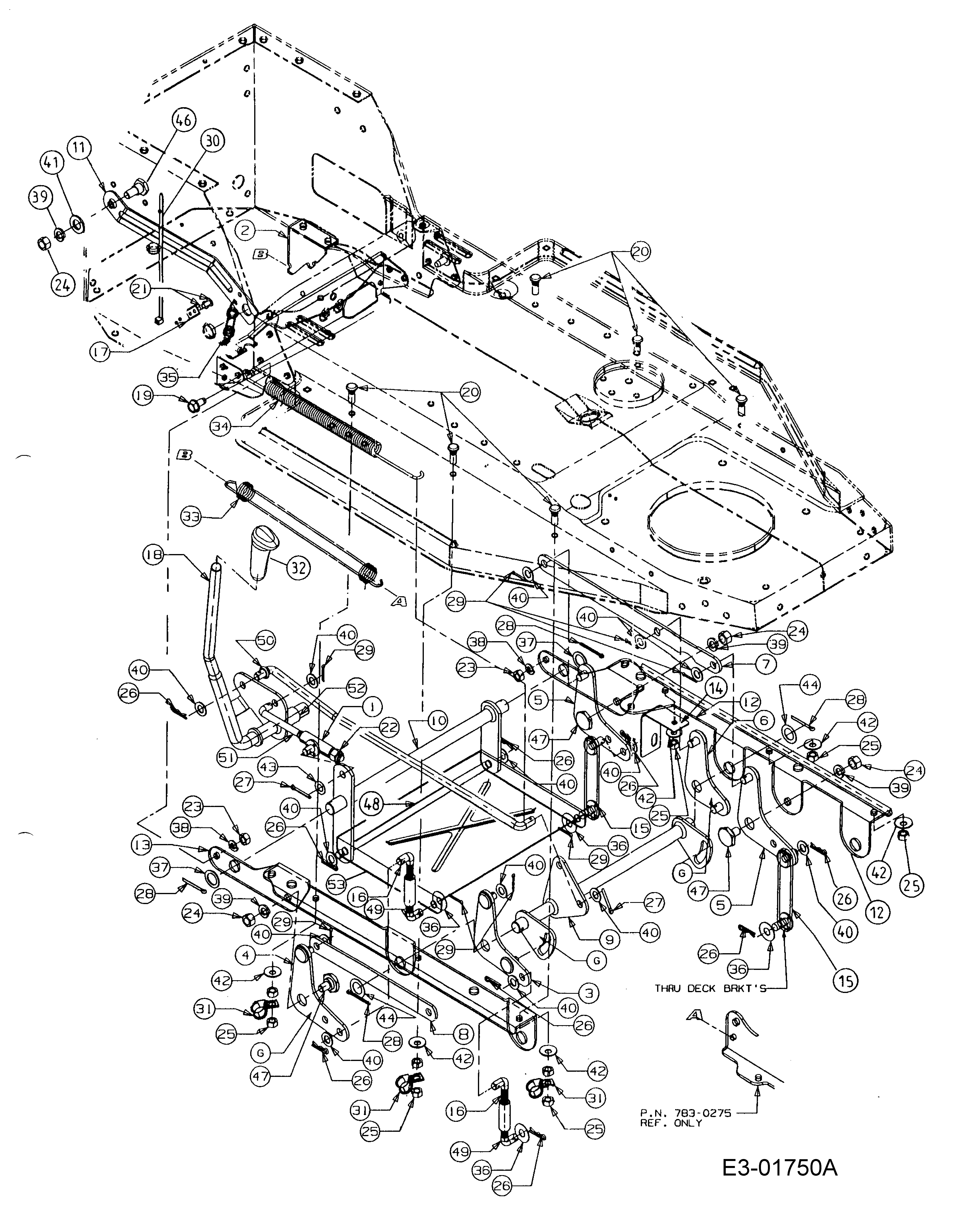

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C7830265A637 | Protection | Disponible | Voir la pièce |
| 2 | C7120291 | Ecrou | Disponible | Voir la pièce |
| 3 | C7111239 | Pivot | Disponible | Voir la pièce |
| 3 | C7111239 | Pivot | Disponible | Voir la pièce |
| 4 | C7123010 | Ecrou | Disponible | Voir la pièce |
| 4 | C7123010 | Ecrou | Disponible | Voir la pièce |
| 4 | C7123010 | Ecrou | Disponible | Voir la pièce |
| 4 | C7123010 | Ecrou | Disponible | Voir la pièce |
| 4 | C7123010 | Ecrou | Disponible | Voir la pièce |
| 4 | C7123010 | Ecrou | Disponible | Voir la pièce |
| 4 | C7123010 | Ecrou | Disponible | Voir la pièce |
| 5 | C7360242 | Rondelle | Disponible | Voir la pièce |
| 6 | C7100286 | Vis | Disponible | Voir la pièce |
| 7 | C7111000 | Guide | Disponible | Voir la pièce |
| 8 | C7360270 | Rondelle | Disponible | Voir la pièce |
| 9 | C7363072 | Rondelle | Disponible | Voir la pièce |
| 9 | C7363072 | Rondelle | Disponible | Voir la pièce |
| 10 | C7490836A | Tige | Disponible | Voir la pièce |
| 11 | C7120138 | Ecrou | Disponible | Voir la pièce |
| 11 | C7120138 | Ecrou | Disponible | Voir la pièce |
| 12 | C7830138 | Ressort | Disponible | Voir la pièce |
| 12A | C7830138 | Ressort | Disponible | Voir la pièce |
| 14 | C7360247 | Rondelle | Disponible | Voir la pièce |
| 15 | C17694A | Support | Non reliée | |
| 16 | C16654A637 | Support | Disponible | Voir la pièce |
| 17 | C16676B | Support | Disponible | Voir la pièce |
| 18 | C17962 | Plaquette | Disponible | Voir la pièce |
| 19 | C7103008 | Vis | Disponible | Voir la pièce |
| 19 | C7103008 | Vis | Disponible | Voir la pièce |
| 19 | C7103008 | Vis | Disponible | Voir la pièce |
| 20 | C7100151 | Vis | Disponible | Voir la pièce |
| 22 | C7101002 | Vis | Disponible | Voir la pièce |
| 24 | C7111000 | Guide | Disponible | Voir la pièce |
| 25 | C7470753 | Tringle direction | Disponible | Voir la pièce |
| 25 | C7470753 | Tringle direction | Disponible | Voir la pièce |
| 25 | C7470753 | Tringle direction | Disponible | Voir la pièce |
| 27 | C7123006 | Ecrou | Disponible | Voir la pièce |
| 27 | C7123006 | Ecrou | Disponible | Voir la pièce |
| 27 | C7123006 | Ecrou | Disponible | Voir la pièce |
| 29 | C7123035 | Ecrou | Disponible | Voir la pièce |
| 30 | C7100704 | Ecrou | Disponible | Voir la pièce |
| 31 | C7160114 | Bague | Disponible | Voir la pièce |
| 32 | C7170800A | Poulie | Disponible | Voir la pièce |
| 33 | C6180166D | Transmission | Disponible | Voir la pièce |
| 34 | C7360607 | Rondelle | Disponible | Voir la pièce |
| 34 | C7360607 | Rondelle | Disponible | Voir la pièce |
| 36 | C7320384 | Ressort | Disponible | Voir la pièce |
| 37 | C7320459 | Ressort | Disponible | Voir la pièce |
| 38 | C7320568 | Ressort | Disponible | Voir la pièce |
| 39 | C7360117 | Rondelle | Disponible | Voir la pièce |
| 40 | C7360119 | Rondelle | Disponible | Voir la pièce |
| 40 | C7360119 | Rondelle | Disponible | Voir la pièce |
| 40 | C7360119 | Rondelle | Disponible | Voir la pièce |
| 40 | C7360119 | Rondelle | Disponible | Voir la pièce |
| 40 | C7360119 | Rondelle | Disponible | Voir la pièce |
| 40 | C7360119 | Rondelle | Disponible | Voir la pièce |
| 41 | C7470753 | Tringle direction | Disponible | Voir la pièce |
| 41 | C7470753 | Tringle direction | Disponible | Voir la pièce |
| 42 | C7360171 | Rondelle | Disponible | Voir la pièce |
| 43 | C7360322 | Rondelle | Disponible | Voir la pièce |
| 44 | C7360329 | Entretoise | Disponible | Voir la pièce |
| 44 | C7360329 | Entretoise | Disponible | Voir la pièce |
| 44 | C7360329 | Entretoise | Disponible | Voir la pièce |
| 44 | C7360329 | Entretoise | Disponible | Voir la pièce |
| 44 | C7360329 | Entretoise | Disponible | Voir la pièce |
| 44 | C7360329 | Entretoise | Disponible | Voir la pièce |
| 45 | C7360331 | Rondelle | Disponible | Voir la pièce |
| 46 | C7360355 | Rondelle | Disponible | Voir la pièce |
| 47 | C7360414 | Rondelle | Disponible | Voir la pièce |
| 48 | C7360427 | Rondelle | Disponible | Voir la pièce |
| 49 | C7380569 | Axe de variateur | Disponible | Voir la pièce |
| 50 | C7410405 | Entretoise | Disponible | Voir la pièce |
| 51 | C7410419 | Support | Disponible | Voir la pièce |
| 52 | C7410495 | Support | Disponible | Voir la pièce |
| 52 | C7410495 | Support | Disponible | Voir la pièce |
| 53 | C7470599B | Tige | Disponible | Voir la pièce |
| 54 | C7500703 | Entretoise | Disponible | Voir la pièce |
| 55 | C7540280A | Courroie | Disponible | Voir la pièce |
| 55 | C7540280A | Courroie | Disponible | Voir la pièce |
| 55 | C75404039 | Courroie | Disponible | Voir la pièce |
| 55 | C75404039 | Courroie | Disponible | Voir la pièce |
| 56 | C7540281 | Courroie | Disponible | Voir la pièce |
| 56 | C75404038 | Courroie | Disponible | Voir la pièce |
| 57 | C6560003 | Poulie | Disponible | Voir la pièce |
| 58 | C7560643A | Poulie | Disponible | Voir la pièce |
| 59 | C7561182A | Poulie | Disponible | Voir la pièce |
| 61 | C7320413 | Ressort | Disponible | Voir la pièce |
| 62 | C7480234 | Entretoise | Disponible | Voir la pièce |
| 63 | C7340255 | Soupape | Disponible | Voir la pièce |
| 64 | C17588G637 | Châssis | Disponible | Voir la pièce |
| 65 | C7830180A | Châssis | Disponible | Voir la pièce |
| 66 | C16654A637 | Support | Disponible | Voir la pièce |
| 67 | C16659637 | Renforcement | Non reliée | |
| 68 | C7100726 | Vis | Disponible | Voir la pièce |
| 69 | C7100751 | Vis | Disponible | Voir la pièce |
| 70 | C7251426A | Interrupteur | Disponible | Voir la pièce |
| 71 | C7530685 | Interrupteur | Non reliée | |
| 73 | C7100176 | Vis | Disponible | Voir la pièce |
| 73 | C7100176 | Vis | Disponible | Voir la pièce |
| 74 | C7100351 | Vis | Disponible | Voir la pièce |
| 74 | C7100351 | Vis | Disponible | Voir la pièce |
| 75 | C17644A | Pedale de frein | Disponible | Voir la pièce |
| 76 | C7350239 | Pedale | Disponible | Voir la pièce |
| 77 | C7101012 | Vis | Disponible | Voir la pièce |
| 77 | C7101012 | Vis | Disponible | Voir la pièce |
| 77 | C7101012 | Vis | Disponible | Voir la pièce |
| 80 | C7110198 | Axe | Disponible | Voir la pièce |
| 81 | C7120271 | Ecrou | Disponible | Voir la pièce |
| 82 | C7140470 | Epingle | Disponible | Voir la pièce |
| 83 | C7140507 | Goupille | Disponible | Voir la pièce |
| 83 | C7140507 | Goupille | Disponible | Voir la pièce |
| 83 | C7140507 | Goupille | Disponible | Voir la pièce |
| 83 | C7140507 | Goupille | Disponible | Voir la pièce |
| 85 | C7140114 | Clavette | Disponible | Voir la pièce |
| 86 | C7360256 | Rondelle | Disponible | Voir la pièce |
| 88 | C7470593 | Tige de frein | Disponible | Voir la pièce |
| 89 | C7500800 | Entretoise | Disponible | Voir la pièce |
| 90 | C7250976A | Cable | Disponible | Voir la pièce |
| 91 | C17457B | Levier | Disponible | Voir la pièce |
| 92 | C7830993Z | Plaquette | Non reliée | |
| 93 | C7380138A | Vis | Disponible | Voir la pièce |
| 94 | C7110677 | Collier | Disponible | Voir la pièce |
| 95 | C7100428 | Vis | Disponible | Voir la pièce |
| 96 | C7140104 | Goupille | Disponible | Voir la pièce |
| 97 | C7500703 | Entretoise | Disponible | Voir la pièce |
| 99 | C7360264 | Rondelle | Disponible | Voir la pièce |
| 100 | C7360463 | Rondelle | Disponible | Voir la pièce |
| 101 | C7470675A | Tige filetée | Disponible | Voir la pièce |
| 102 | C7360133 | Rondelle | Disponible | Voir la pièce |
| 103 | C7140115 | Goupille | Disponible | Voir la pièce |
| 104 | C7360275 | Rondelle | Disponible | Voir la pièce |
| 105 | C7360278 | Rondelle | Disponible | Voir la pièce |
| 106 | C7100627 | Vis | Disponible | Voir la pièce |
| 107 | C7340817662 | Roue | Disponible | Voir la pièce |
| 108 | C7340448 | Pneumatique | Disponible | Voir la pièce |
| 109 | C63404369662 | Jante | Disponible | Voir la pièce |
| 110 | C7360242 | Rondelle | Disponible | Voir la pièce |
| 113 | C7120298 | Ecrou | Disponible | Voir la pièce |
| 114 | C17178A | Plaquette | Disponible | Voir la pièce |
| 115 | C7831016B | Support | Non reliée | |
| 116 | C17597Z | Support | Non reliée | |
| 117 | C7103013 | Vis | Disponible | Voir la pièce |
| 118 | C7100599 | Vis | Disponible | Voir la pièce |
| 118 | C7100599 | Vis | Disponible | Voir la pièce |
| 119 | C7140149B | Prise de courant | Disponible | Voir la pièce |
| 120 | C7251657A | Securite | Disponible | Voir la pièce |
| 121 | C7200232 | Poignée | Disponible | Voir la pièce |
| 121 | C7200232 | Poignée | Disponible | Voir la pièce |
| 122 | C7260106 | Ecrou | Disponible | Voir la pièce |
| 123 | C7320525 | Ressort | Disponible | Voir la pièce |
| 124 | C7100650 | Vis | Disponible | Voir la pièce |
| 125 | C7360226 | Rondelle | Disponible | Voir la pièce |
| 126 | C7470694AP3Z | Levier | Disponible | Voir la pièce |
| 127 | C7470685 | Levier | Disponible | Voir la pièce |
| 130 | C7180238 | Support | Disponible | Voir la pièce |
| 131 | C7100227 | Vis | Disponible | Voir la pièce |
| 132 | C7260320 | Plaquette | Disponible | Voir la pièce |
| 133 | C7251644 | Securite | Disponible | Voir la pièce |
| 134 | C7100502A | Vis | Disponible | Voir la pièce |
| 134 | C7100502A | Vis | Disponible | Voir la pièce |
| 137 | C7123057 | Ecrou | Disponible | Voir la pièce |
| 137 | C7123057 | Ecrou | Disponible | Voir la pièce |
| 137 | C7123057 | Ecrou | Disponible | Voir la pièce |
| 138 | C752B1119E1 | Moteur | Disponible | Voir la pièce |
| 141 | C7360141 | Rondelle | Disponible | Voir la pièce |
| 143 | C7410404 | Roulement | Disponible | Voir la pièce |
| 144 | C777I20519 | Membran | Disponible | Voir la pièce |
| 145 | C7320691 | Ressort | Disponible | Voir la pièce |
| 146 | C7470816 | Crochet | Disponible | Voir la pièce |
| 147 | C7320722A | Ressort | Disponible | Voir la pièce |
| 148 | C7360702 | Disque | Disponible | Voir la pièce |
| 148 | C7360702 | Disque | Disponible | Voir la pièce |

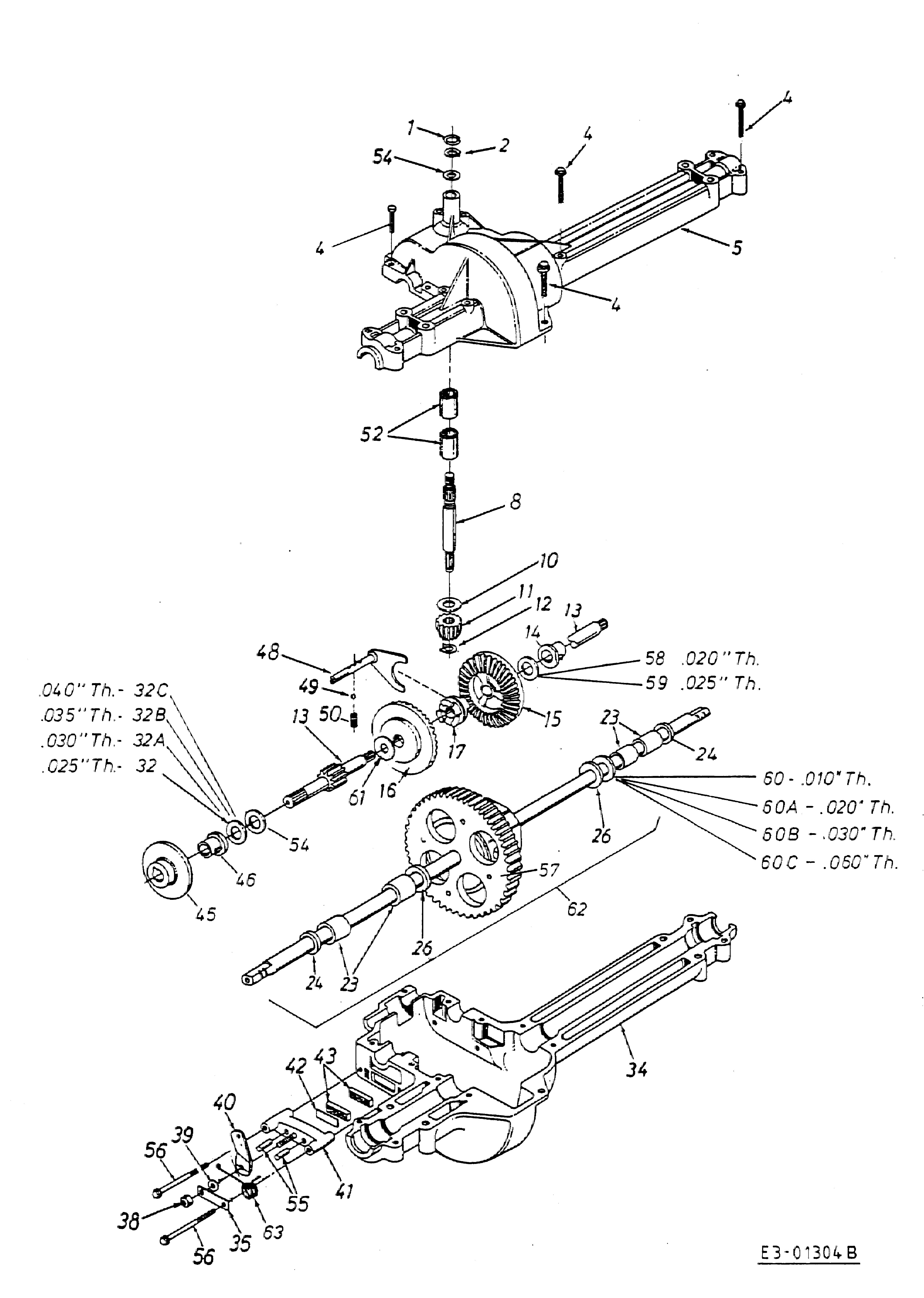

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C7320614 | Rondelle | Disponible | Voir la pièce |
| 2 | C7160231 | Rondelle | Disponible | Voir la pièce |
| 4 | C7101325 | Vis | Disponible | Voir la pièce |
| 4 | C7101325 | Vis | Disponible | Voir la pièce |
| 4 | C7101325 | Vis | Disponible | Voir la pièce |
| 4 | C7101325 | Vis | Disponible | Voir la pièce |
| 5 | C7190367 | Demi-carter | Disponible | Voir la pièce |
| 8 | C7111109 | Arbre | Disponible | Voir la pièce |
| 10 | C7360335 | Rondelle | Disponible | Voir la pièce |
| 11 | C7171464 | Roue | Disponible | Voir la pièce |
| 12 | C7160108 | Rondelle | Disponible | Voir la pièce |
| 13 | C7111016 | Arbre | Disponible | Voir la pièce |
| 13 | C7111016 | Arbre | Disponible | Voir la pièce |
| 14 | C7410336 | Support | Disponible | Voir la pièce |
| 15 | C7171362 | Pignon | Disponible | Voir la pièce |
| 16 | C7171363 | Pignon | Disponible | Voir la pièce |
| 17 | C7180228 | Entretoise | Disponible | Voir la pièce |
| 23 | C7410340 | Bague | Disponible | Voir la pièce |
| 23 | C7410340 | Bague | Disponible | Voir la pièce |
| 24 | C7210338 | Joint | Disponible | Voir la pièce |
| 24 | C7210338 | Joint | Disponible | Voir la pièce |
| 26 | C7360445 | Roulement | Disponible | Voir la pièce |
| 26 | C7360445 | Roulement | Disponible | Voir la pièce |
| 32 | C7360495 | Roulement | Disponible | Voir la pièce |
| 32A | C7360773 | Rondelle | Disponible | Voir la pièce |
| 32B | C7360494 | Rondelle | Disponible | Voir la pièce |
| 32C | C7360337 | Rondelle | Disponible | Voir la pièce |
| 34 | C7190313B | Demi-carter | Disponible | Voir la pièce |
| 35 | C7180150 | Connection | Disponible | Voir la pièce |
| 38 | C7120273 | Ecrou | Disponible | Voir la pièce |
| 39 | C7360371 | Rondelle | Disponible | Voir la pièce |
| 40 | C7170772B | Levier | Disponible | Voir la pièce |
| 41 | C7610198A | Carter frein | Disponible | Voir la pièce |
| 42 | C7170682 | Plaquette | Disponible | Voir la pièce |
| 43 | C7170678 | Bouchon | Disponible | Voir la pièce |
| 45 | C7610202 | Disque | Disponible | Voir la pièce |
| 46 | C7410337 | Support | Disponible | Voir la pièce |
| 48 | C6110011A | Fourchette | Non reliée | |
| 49 | C7410862 | Bille | Disponible | Voir la pièce |
| 50 | C7320863 | Ressort | Disponible | Voir la pièce |
| 52 | C7410335 | Roulement | Disponible | Voir la pièce |
| 54 | C7360349 | Roulement | Disponible | Voir la pièce |
| 54 | C7360349 | Roulement | Disponible | Voir la pièce |
| 55 | C7410343 | Pivot | Disponible | Voir la pièce |
| 56 | C7101206 | Vis | Disponible | Voir la pièce |
| 56 | C7101206 | Vis | Disponible | Voir la pièce |
| 57 | C71704292 | Roue | Non reliée | |
| 58 | C7360349 | Roulement | Disponible | Voir la pièce |
| 59 | C7360495 | Roulement | Disponible | Voir la pièce |
| 60 | C7360493 | Roulement | Disponible | Voir la pièce |
| 60A | C7360493 | Roulement | Disponible | Voir la pièce |
| 60B | C7360351 | Roulement | Disponible | Voir la pièce |
| 60C | C7360445 | Roulement | Disponible | Voir la pièce |
| 61 | C7360519 | Roulement | Disponible | Voir la pièce |
| 62 | C61804093A | Differentiel | Disponible | Voir la pièce |
| 63 | C7320743 | Ressort | Disponible | Voir la pièce |

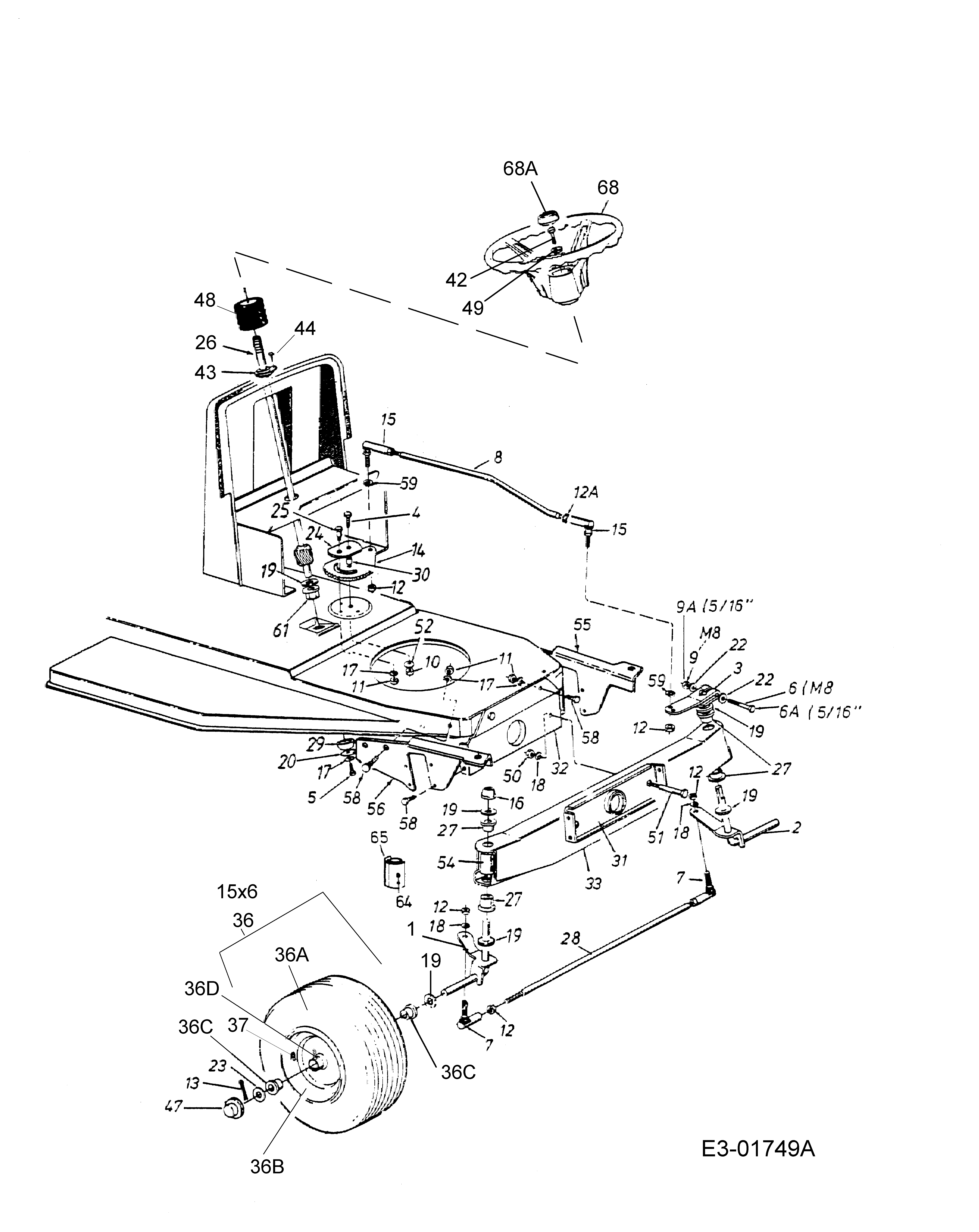

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C17584A637 | Axe | Disponible | Voir la pièce |
| 2 | C17585A637 | Axe | Disponible | Voir la pièce |
| 3 | C6830055 | Levier | Disponible | Voir la pièce |
| 4 | C7101039 | Vis | Disponible | Voir la pièce |
| 5 | C7100538 | Vis | Disponible | Voir la pièce |
| 6 | C7101684 | Vis | Disponible | Voir la pièce |
| 6A | C7100593 | Vis | Disponible | Voir la pièce |
| 7 | C7233018 | Connection | Disponible | Voir la pièce |
| 7 | C7233018 | Connection | Disponible | Voir la pièce |
| 8 | C7111117A | Tringle direction | Disponible | Voir la pièce |
| 9 | C7120692 | Ecrou hex | Disponible | Voir la pièce |
| 9A | C7120411 | Ecrou | Disponible | Voir la pièce |
| 10 | C7120214 | Ecrou | Disponible | Voir la pièce |
| 11 | C7120158 | Ecrou | Disponible | Voir la pièce |
| 11 | C7120158 | Ecrou | Disponible | Voir la pièce |
| 12 | C7120262 | Ecrou | Disponible | Voir la pièce |
| 12 | C7120262 | Ecrou | Disponible | Voir la pièce |
| 12 | C7120262 | Ecrou | Disponible | Voir la pièce |
| 12 | C7120262 | Ecrou | Disponible | Voir la pièce |
| 12 | C7120262 | Ecrou | Disponible | Voir la pièce |
| 12A | C7120240 | Ecrou | Disponible | Voir la pièce |
| 13 | C7140470 | Epingle | Disponible | Voir la pièce |
| 14 | C7170622C | Segment | Disponible | Voir la pièce |
| 15 | C7230448A | Connection | Disponible | Voir la pièce |
| 15 | C7230448A | Connection | Disponible | Voir la pièce |
| 16 | C7260214 | Bouchon | Disponible | Voir la pièce |
| 17 | C7360119 | Rondelle | Disponible | Voir la pièce |
| 17 | C7360119 | Rondelle | Disponible | Voir la pièce |
| 17 | C7360119 | Rondelle | Disponible | Voir la pièce |
| 18 | C7470753 | Tringle direction | Disponible | Voir la pièce |
| 18 | C7470753 | Tringle direction | Disponible | Voir la pièce |
| 18 | C7470753 | Tringle direction | Disponible | Voir la pièce |
| 19 | C7360366 | Rondelle | Disponible | Voir la pièce |
| 19 | C7360366 | Rondelle | Disponible | Voir la pièce |
| 19 | C7360366 | Rondelle | Disponible | Voir la pièce |
| 19 | C7360366 | Rondelle | Disponible | Voir la pièce |
| 19 | C7360366 | Rondelle | Disponible | Voir la pièce |
| 19 | C7360366 | Rondelle | Disponible | Voir la pièce |
| 20 | C7360343 | Rondelle | Disponible | Voir la pièce |
| 22 | C7363081 | Rondelle | Disponible | Voir la pièce |
| 22 | C7363081 | Rondelle | Disponible | Voir la pièce |
| 23 | C7360285 | Rondelle | Disponible | Voir la pièce |
| 24 | C78308577AR | Plaquette | Non reliée | |
| 25 | C7380141 | Vis | Disponible | Voir la pièce |
| 26 | C7380937 | Arbre | Disponible | Voir la pièce |
| 27 | C7410659 | Support | Disponible | Voir la pièce |
| 27 | C7410659 | Support | Disponible | Voir la pièce |
| 27 | C7410659 | Support | Disponible | Voir la pièce |
| 28 | C7470753 | Tringle direction | Disponible | Voir la pièce |
| 29 | C7500532 | Entretoise | Disponible | Voir la pièce |
| 30 | C7500535 | Entretoise | Disponible | Voir la pièce |
| 31 | C17548637 | Support | Non reliée | |
| 32 | C17547 | Support | Disponible | Voir la pièce |
| 33 | C6830128B637 | Assieu anterieur | Disponible | Voir la pièce |
| 36 | C7410569 | Roulement | Disponible | Voir la pièce |
| 36A | C7341731 | Pneumatique | Disponible | Voir la pièce |
| 36B | C6340051 | Jante | Disponible | Voir la pièce |
| 36C | C7410569 | Roulement | Disponible | Voir la pièce |
| 36C | C7410569 | Roulement | Disponible | Voir la pièce |
| 36D | C7370280 | Graisseur | Disponible | Voir la pièce |
| 37 | C7340255 | Soupape | Disponible | Voir la pièce |
| 42 | C7100643 | Vis | Disponible | Voir la pièce |
| 43 | C7410501 | Support | Disponible | Voir la pièce |
| 44 | C7100837 | Vis | Disponible | Voir la pièce |
| 47 | C7310484A | Enjoliveur | Disponible | Voir la pièce |
| 48 | C7310954 | Soufflet | Disponible | Voir la pièce |
| 49 | C7360242 | Rondelle | Disponible | Voir la pièce |
| 50 | C7120431 | Ecrou | Disponible | Voir la pièce |
| 51 | C7380527 | Vis | Disponible | Voir la pièce |
| 52 | C7360356 | Rondelle | Disponible | Voir la pièce |
| 54 | C7311649 | Roulement | Disponible | Voir la pièce |
| 55 | C7830255B637 | Support | Non reliée | |
| 56 | C7830256B637 | Support | Non reliée | |
| 58 | C7100604A | Vis | Disponible | Voir la pièce |
| 58 | C7100604A | Vis | Disponible | Voir la pièce |
| 58 | C7100604A | Vis | Disponible | Voir la pièce |
| 59 | C7360217 | Rondelle | Disponible | Voir la pièce |
| 59 | C7360217 | Rondelle | Disponible | Voir la pièce |
| 61 | C7410225 | Roulement | Disponible | Voir la pièce |
| 64 | C7370280 | Graisseur | Disponible | Voir la pièce |
| 65 | C7311291A | Couvercle | Disponible | Voir la pièce |
| 68 | C73104039 | Bouchon | Disponible | Voir la pièce |
| 68A | C73104039 | Bouchon | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C16682P637 | Bague | Disponible | Voir la pièce |
| 2 | C7831325637 | Support | Disponible | Voir la pièce |
| 3 | C17554637 | Support | Non reliée | |
| 4 | C17555 | Support | Disponible | Voir la pièce |
| 5 | C17556 | Support | Disponible | Voir la pièce |
| 5 | C17556 | Support | Disponible | Voir la pièce |
| 6 | C17557637 | Support | Non reliée | |
| 7 | C17562637 | Joint | Non reliée | |
| 8 | C17563 | Joint | Disponible | Voir la pièce |
| 9 | C6830232637 | Arbre | Non reliée | |
| 10 | C17574637 | Arbre | Non reliée | |
| 11 | C17580637 | Support | Non reliée | |
| 12 | C17581A637 | Support | Non reliée | |
| 12 | C17581A637 | Support | Non reliée | |
| 13 | C17582A637 | Support | Non reliée | |
| 14 | C17597Z | Support | Non reliée | |
| 15 | C17598Z | Connection | Disponible | Voir la pièce |
| 15 | C17598Z | Connection | Disponible | Voir la pièce |
| 16 | C97709 | Molette | Disponible | Voir la pièce |
| 16 | C97709 | Molette | Disponible | Voir la pièce |
| 17 | C17962 | Plaquette | Disponible | Voir la pièce |
| 18 | C17591AZ | Levier de demarrage | Disponible | Voir la pièce |
| 19 | C7100604A | Vis | Disponible | Voir la pièce |
| 20 | C7101012 | Vis | Disponible | Voir la pièce |
| 20 | C7101012 | Vis | Disponible | Voir la pièce |
| 21 | C7101388 | Vis | Disponible | Voir la pièce |
| 22 | C7120130 | Ecrou | Disponible | Voir la pièce |
| 23 | C7123010 | Ecrou | Disponible | Voir la pièce |
| 23 | C7123010 | Ecrou | Disponible | Voir la pièce |
| 24 | C7123017 | Ecrou | Disponible | Voir la pièce |
| 24 | C7123017 | Ecrou | Disponible | Voir la pièce |
| 24 | C7123017 | Ecrou | Disponible | Voir la pièce |
| 24 | C7123017 | Ecrou | Disponible | Voir la pièce |
| 25 | C7123057 | Ecrou | Disponible | Voir la pièce |
| 25 | C7123057 | Ecrou | Disponible | Voir la pièce |
| 25 | C7123057 | Ecrou | Disponible | Voir la pièce |
| 25 | C7123057 | Ecrou | Disponible | Voir la pièce |
| 25 | C7123057 | Ecrou | Disponible | Voir la pièce |
| 25 | C7123057 | Ecrou | Disponible | Voir la pièce |
| 26 | C7140104 | Goupille | Disponible | Voir la pièce |
| 26 | C7140104 | Goupille | Disponible | Voir la pièce |
| 26 | C7140104 | Goupille | Disponible | Voir la pièce |
| 26 | C7140104 | Goupille | Disponible | Voir la pièce |
| 26 | C7140104 | Goupille | Disponible | Voir la pièce |
| 26 | C7140104 | Goupille | Disponible | Voir la pièce |
| 26 | C7140104 | Goupille | Disponible | Voir la pièce |
| 26 | C7140104 | Goupille | Disponible | Voir la pièce |
| 26 | C7140104 | Goupille | Disponible | Voir la pièce |
| 27 | C7140115 | Goupille | Disponible | Voir la pièce |
| 27 | C7140115 | Goupille | Disponible | Voir la pièce |
| 28 | C7140470 | Epingle | Disponible | Voir la pièce |
| 28 | C7140470 | Epingle | Disponible | Voir la pièce |
| 28 | C7140470 | Epingle | Disponible | Voir la pièce |
| 28 | C7140470 | Epingle | Disponible | Voir la pièce |
| 29 | C7140507 | Goupille | Disponible | Voir la pièce |
| 29 | C7140507 | Goupille | Disponible | Voir la pièce |
| 29 | C7140507 | Goupille | Disponible | Voir la pièce |
| 29 | C7140507 | Goupille | Disponible | Voir la pièce |
| 29 | C7140507 | Goupille | Disponible | Voir la pièce |
| 30 | C7250157 | Bande | Disponible | Voir la pièce |
| 31 | C7260354 | Support | Disponible | Voir la pièce |
| 31 | C7260354 | Support | Disponible | Voir la pièce |
| 31 | C7260354 | Support | Disponible | Voir la pièce |
| 32 | C7312509 | Pommeau | Disponible | Voir la pièce |
| 33 | C7320603 | Ressort | Disponible | Voir la pièce |
| 34 | C7320638 | Ressort | Disponible | Voir la pièce |
| 35 | C7320640 | Ressort | Disponible | Voir la pièce |
| 36 | C7360101 | Rondelle | Disponible | Voir la pièce |
| 36 | C7360101 | Rondelle | Disponible | Voir la pièce |
| 36 | C7360101 | Rondelle | Disponible | Voir la pièce |
| 36 | C7360101 | Rondelle | Disponible | Voir la pièce |
| 37 | C7360116 | Rondelle | Disponible | Voir la pièce |
| 37 | C7360116 | Rondelle | Disponible | Voir la pièce |
| 38 | C7360119 | Rondelle | Disponible | Voir la pièce |
| 38 | C7360119 | Rondelle | Disponible | Voir la pièce |
| 39 | C7470753 | Tringle direction | Disponible | Voir la pièce |
| 39 | C7470753 | Tringle direction | Disponible | Voir la pièce |
| 39 | C7470753 | Tringle direction | Disponible | Voir la pièce |
| 39 | C7470753 | Tringle direction | Disponible | Voir la pièce |
| 40 | C7470753 | Tringle direction | Disponible | Voir la pièce |
| 40 | C7470753 | Tringle direction | Disponible | Voir la pièce |
| 40 | C7470753 | Tringle direction | Disponible | Voir la pièce |
| 40 | C7470753 | Tringle direction | Disponible | Voir la pièce |
| 40 | C7470753 | Tringle direction | Disponible | Voir la pièce |
| 40 | C7470753 | Tringle direction | Disponible | Voir la pièce |
| 40 | C7470753 | Tringle direction | Disponible | Voir la pièce |
| 40 | C7470753 | Tringle direction | Disponible | Voir la pièce |
| 40 | C7470753 | Tringle direction | Disponible | Voir la pièce |
| 40 | C7470753 | Tringle direction | Disponible | Voir la pièce |
| 40 | C7470753 | Tringle direction | Disponible | Voir la pièce |
| 40 | C7470753 | Tringle direction | Disponible | Voir la pièce |
| 40 | C7470753 | Tringle direction | Disponible | Voir la pièce |
| 41 | C7360192 | Rondelle | Disponible | Voir la pièce |
| 42 | C7360242 | Rondelle | Disponible | Voir la pièce |
| 42 | C7360242 | Rondelle | Disponible | Voir la pièce |
| 42 | C7360242 | Rondelle | Disponible | Voir la pièce |
| 42 | C7360242 | Rondelle | Disponible | Voir la pièce |
| 42 | C7360242 | Rondelle | Disponible | Voir la pièce |
| 42 | C7360242 | Rondelle | Disponible | Voir la pièce |
| 43 | C7360314 | Rondelle | Disponible | Voir la pièce |
| 44 | C7360773 | Rondelle | Disponible | Voir la pièce |
| 44 | C7360773 | Rondelle | Disponible | Voir la pièce |
| 46 | C7380143 | Vis | Disponible | Voir la pièce |
| 47 | C7380281 | Vis | Disponible | Voir la pièce |
| 47 | C7380281 | Vis | Disponible | Voir la pièce |
| 47 | C7380281 | Vis | Disponible | Voir la pièce |
| 48 | C7380667 | Axe | Disponible | Voir la pièce |
| 49 | C7470584 | Etrier | Disponible | Voir la pièce |
| 49 | C7470584 | Etrier | Disponible | Voir la pièce |
| 50 | C7470745 | Levier | Disponible | Voir la pièce |
| 51 | C7470746 | Tige filetée | Disponible | Voir la pièce |
| 52 | C7500379 | Entretoise | Disponible | Voir la pièce |
| 53 | C7830281637 | Decalque | Disponible | Voir la pièce |

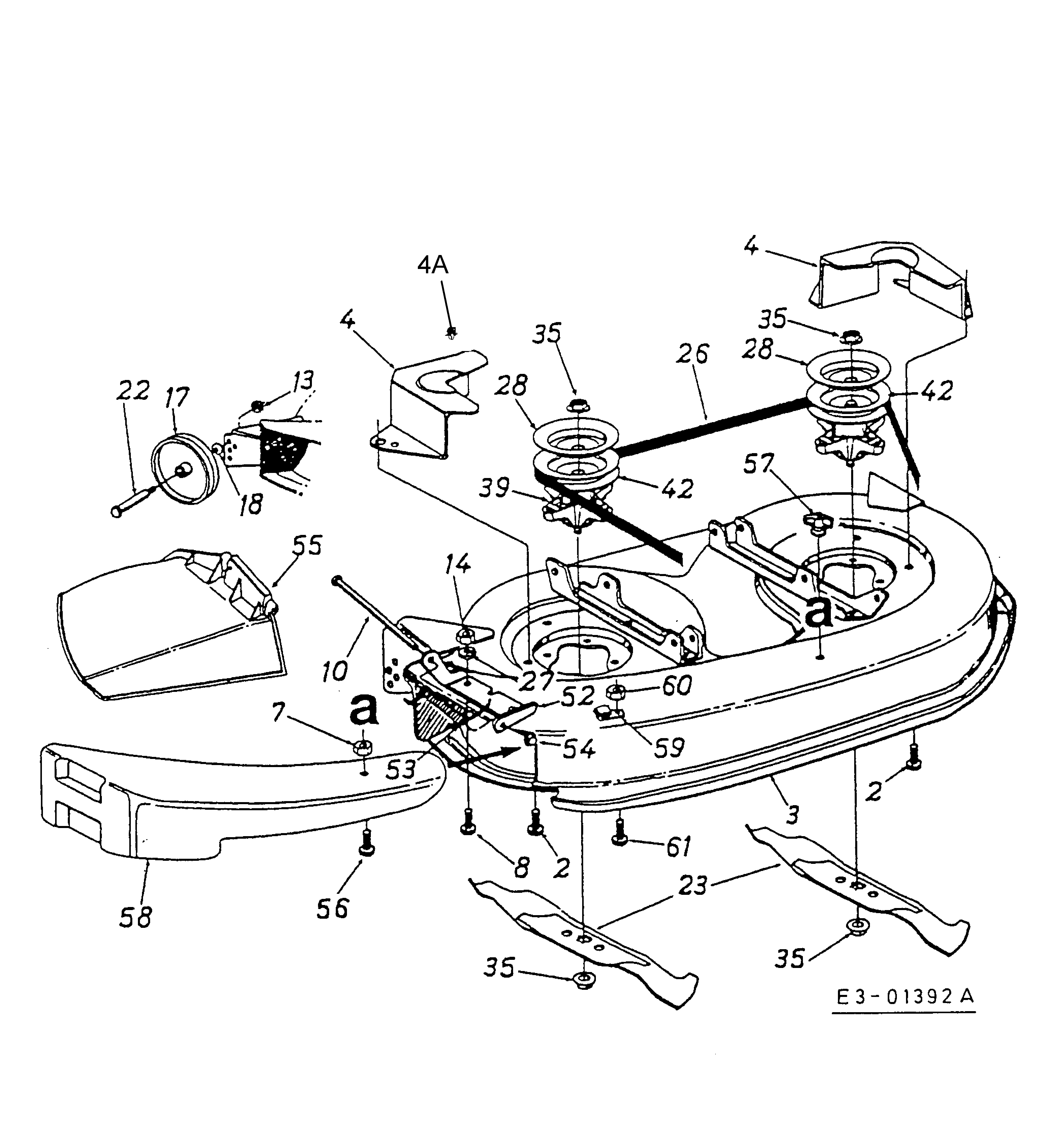

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 2 | C7101260A | Vis | Disponible | Voir la pièce |
| 2 | C7101260A | Vis | Disponible | Voir la pièce |
| 3 | C6830119A637 | Plateau de coupe | Disponible | Voir la pièce |
| 4 | C7830343A637 | Protection | Disponible | Voir la pièce |
| 4 | C7830343A637 | Protection | Disponible | Voir la pièce |
| 4A | C7312147 | Bouchon | Disponible | Voir la pièce |
| 7 | C7120291 | Ecrou | Disponible | Voir la pièce |
| 8 | C7100751 | Vis | Disponible | Voir la pièce |
| 10 | C7110792 | Pivot | Disponible | Voir la pièce |
| 13 | C7120181 | Ecrou | Disponible | Voir la pièce |
| 14 | C7123006 | Ecrou | Disponible | Voir la pièce |
| 17 | C73406265 | Roue | Non reliée | |
| 18 | C7360105 | Rondelle | Disponible | Voir la pièce |
| 22 | C7380373 | Vis | Disponible | Voir la pièce |
| 23 | C7420610A | Lame mulching | Disponible | Voir la pièce |
| 26 | C7540329A | Courroie | Disponible | Voir la pièce |
| 27 | C7360270 | Rondelle | Disponible | Voir la pièce |
| 28 | C7830342A | Disque | Disponible | Voir la pièce |
| 28 | C7830342A | Disque | Disponible | Voir la pièce |
| 35 | C71205134 | Ecrou | Disponible | Voir la pièce |
| 35 | C71205134 | Ecrou | Disponible | Voir la pièce |
| 35 | C71205134 | Ecrou | Disponible | Voir la pièce |
| 35 | C71205134 | Ecrou | Disponible | Voir la pièce |
| 39 | C6180138A | Moyeu porte-lame | Disponible | Voir la pièce |
| 42 | C7561187 | Poulie | Disponible | Voir la pièce |
| 42 | C7561187 | Poulie | Disponible | Voir la pièce |
| 52 | C7031693A | Support | Disponible | Voir la pièce |
| 53 | C7320602A | Ressort | Disponible | Voir la pièce |
| 54 | C7260106 | Ecrou | Disponible | Voir la pièce |
| 55 | C63105229 | Deflecteur | Non reliée | |
| 56 | C7100597 | Vis | Disponible | Voir la pièce |
| 57 | C7123087 | Ecrou | Disponible | Voir la pièce |
| 58 | C7311643A | Bouchon | Disponible | Voir la pièce |
| 59 | C16606Z | Crochet | Disponible | Voir la pièce |
| 60 | C7120271 | Ecrou | Disponible | Voir la pièce |
| 61 | C7100751 | Vis | Disponible | Voir la pièce |

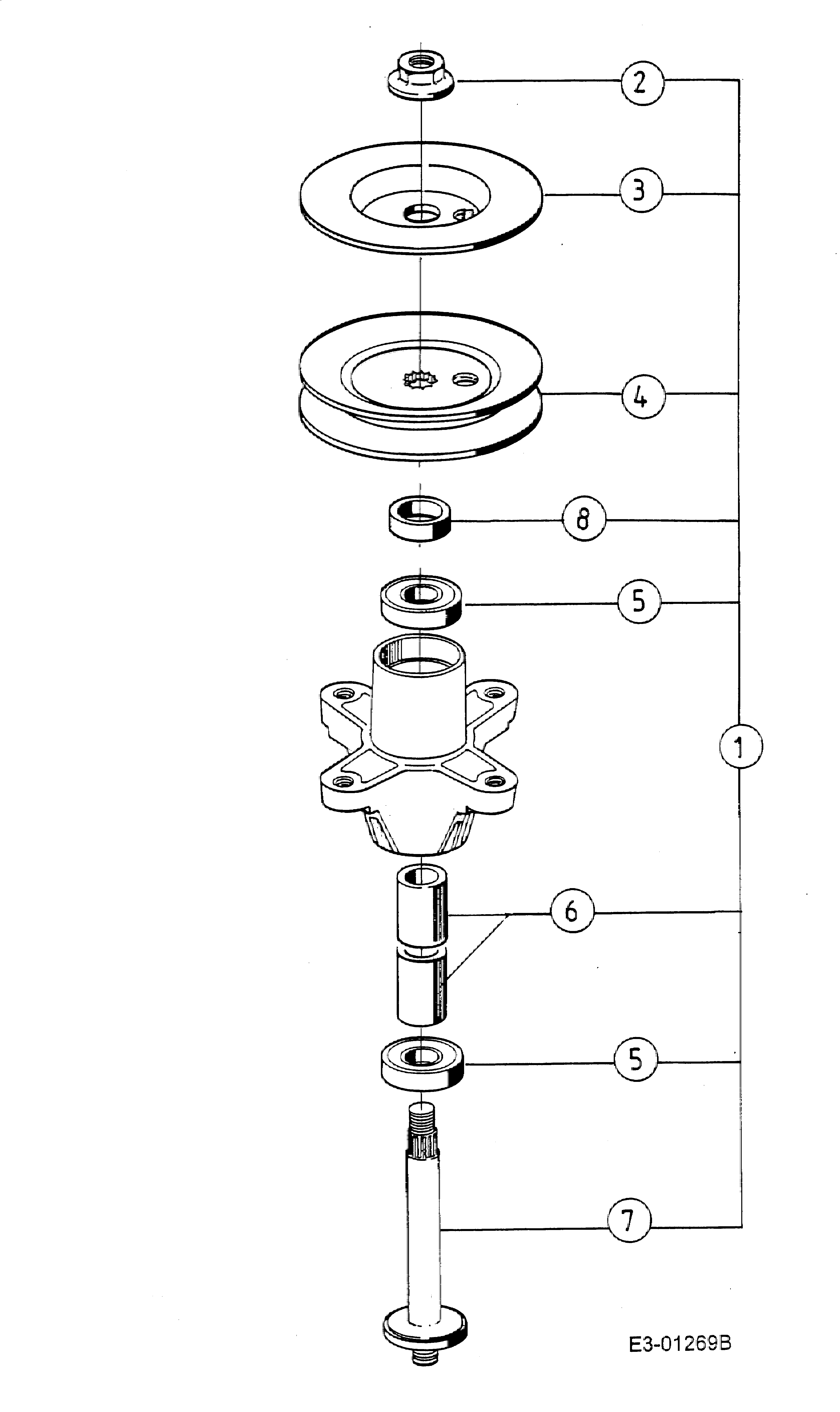

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C6180138A | Moyeu porte-lame | Disponible | Voir la pièce |
| 2 | C71205134 | Ecrou | Disponible | Voir la pièce |
| 3 | C7830342A | Disque | Disponible | Voir la pièce |
| 4 | C7561187 | Poulie | Disponible | Voir la pièce |
| 5 | C7410919A | Roulement | Disponible | Voir la pièce |
| 5 | C7410919A | Roulement | Disponible | Voir la pièce |
| 6 | C7501000 | Entretoise | Disponible | Voir la pièce |
| 7 | C7380933 | Arbre | Disponible | Voir la pièce |
| 8 | C7480434 | Entretoise | Disponible | Voir la pièce |

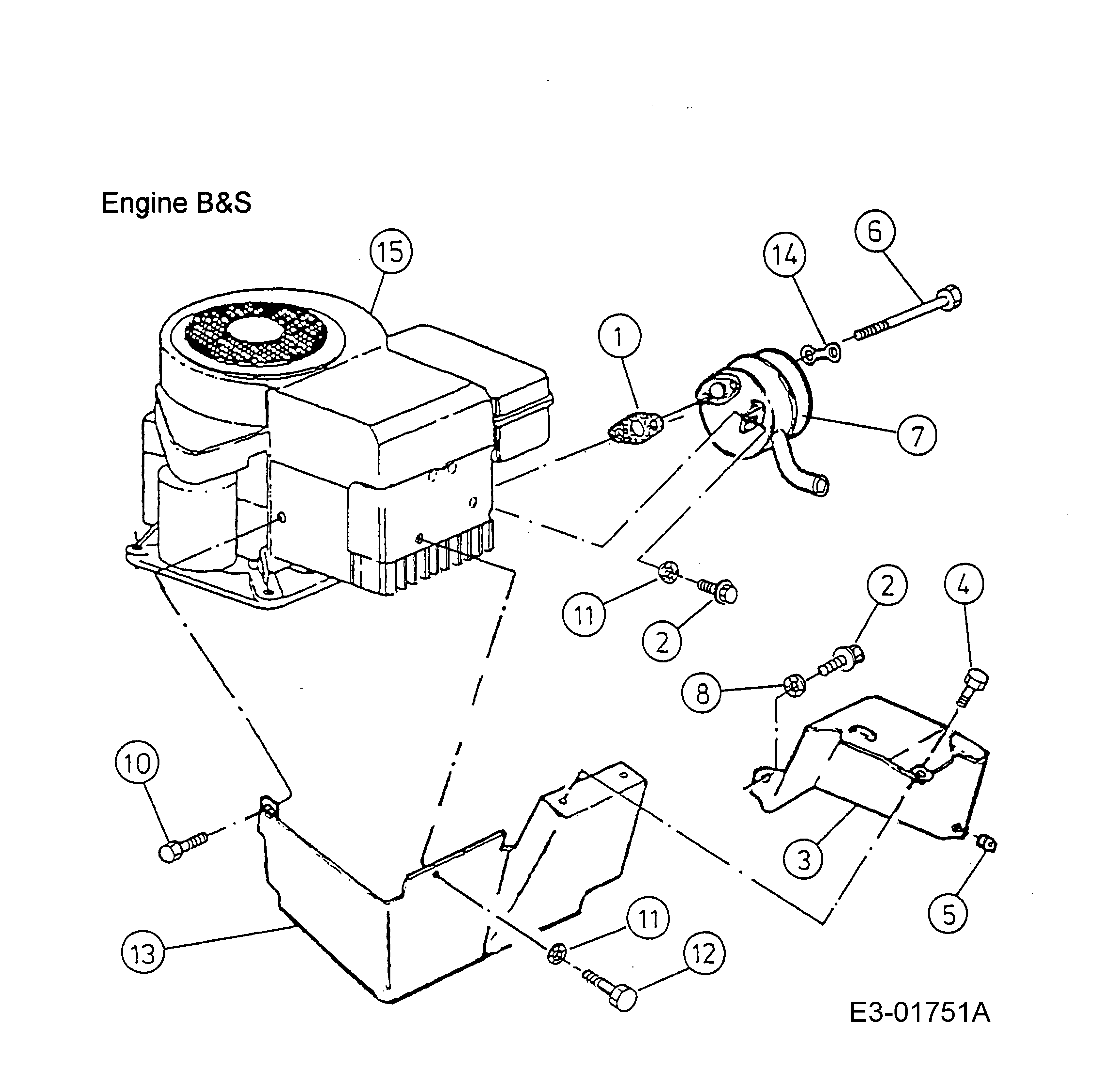

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C7210208 | Joint | Disponible | Voir la pièce |
| 2 | C7100599 | Vis | Disponible | Voir la pièce |
| 2 | C7100599 | Vis | Disponible | Voir la pièce |
| 3 | C6830042A | Protection | Disponible | Voir la pièce |
| 4 | C7101268 | Vis | Disponible | Voir la pièce |
| 5 | C7120147 | Ecrou | Disponible | Voir la pièce |
| 6 | C7380636 | Vis | Disponible | Voir la pièce |
| 7 | C7510465A | Pot | Disponible | Voir la pièce |
| 8 | C7360175 | Rondelle | Disponible | Voir la pièce |
| 10 | C7100323 | Vis | Disponible | Voir la pièce |
| 11 | C7360175 | Rondelle | Disponible | Voir la pièce |
| 11 | C7360175 | Rondelle | Disponible | Voir la pièce |
| 12 | C7100599 | Vis | Disponible | Voir la pièce |
| 13 | C16936 | Protection | Disponible | Voir la pièce |
| 14 | - | N | Non reliée | |
| 15 | C752B1119E1 | Moteur | Disponible | Voir la pièce |

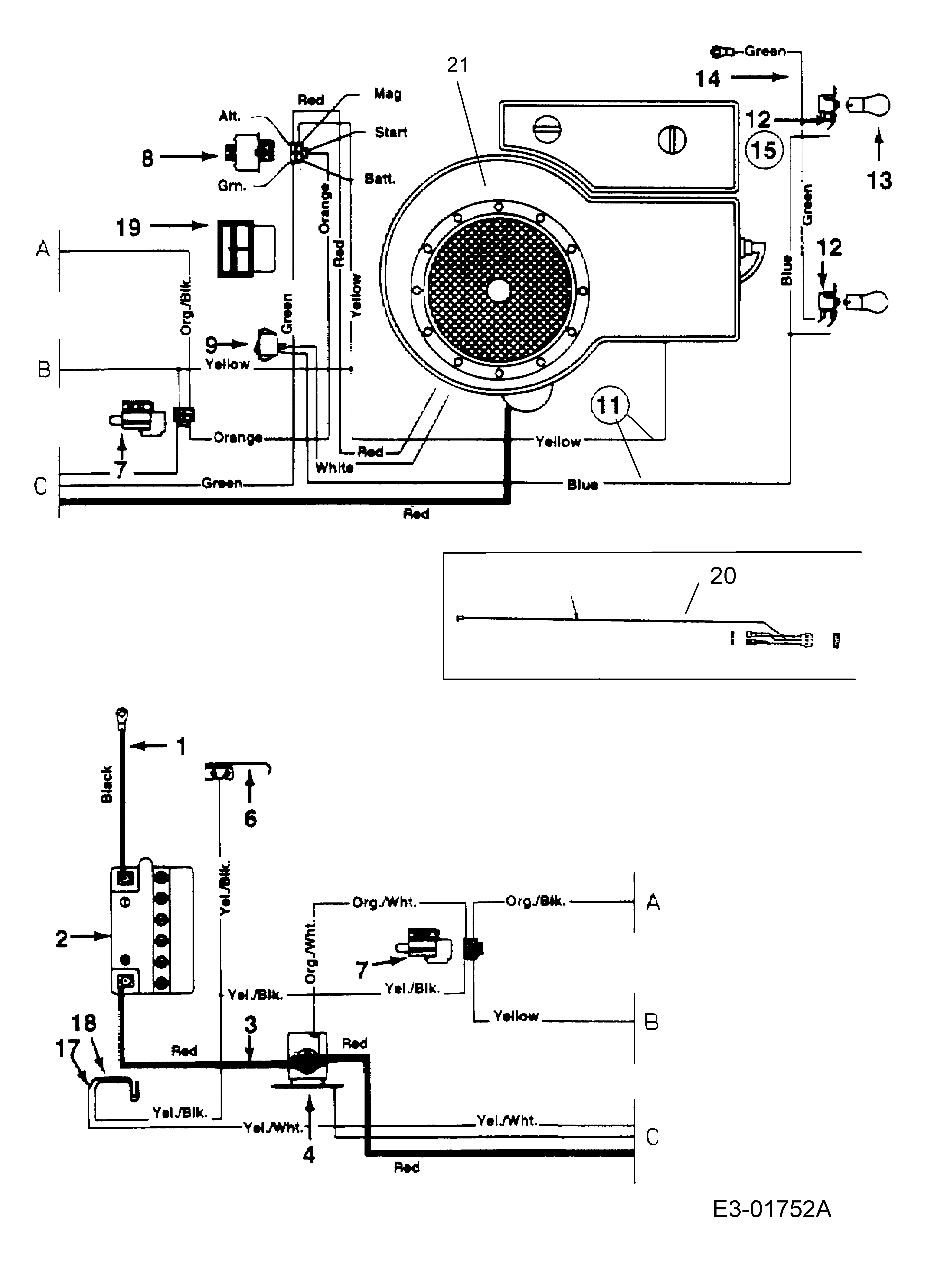

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C6290702 | Cable | Disponible | Voir la pièce |
| 2 | C5032U30002R | Batterie | Non reliée | |
| 3 | C6290705 | Cable | Disponible | Voir la pièce |
| 4 | C7251426A | Interrupteur | Disponible | Voir la pièce |
| 6 | C7251644 | Securite | Disponible | Voir la pièce |
| 7 | C7251657A | Securite | Disponible | Voir la pièce |
| 7 | C7251657A | Securite | Disponible | Voir la pièce |
| 8 | C7250267B | Interrupteur | Non reliée | |
| 9 | C7250634 | Interrupteur | Disponible | Voir la pièce |
| 11 | C6290195A | Cable | Disponible | Voir la pièce |
| 12 | C7251649 | Douille | Disponible | Voir la pièce |
| 12 | C7251649 | Douille | Disponible | Voir la pièce |
| 13 | C7250963 | Ampoule | Disponible | Voir la pièce |
| 14 | C62904013B | Cable | Non reliée | |
| 15 | C6290086 | Faiscau de phare | Disponible | Voir la pièce |
| 17 | C7251303 | Epingle | Disponible | Voir la pièce |
| 18 | C7251439 | Securite | Disponible | Voir la pièce |
| 19 | C7250925 | Ampèremètre ang. | Disponible | Voir la pièce |
| 20 | C6291104A | Cablage | Disponible | Voir la pièce |
| 21 | C752B1119E1 | Moteur | Disponible | Voir la pièce |
