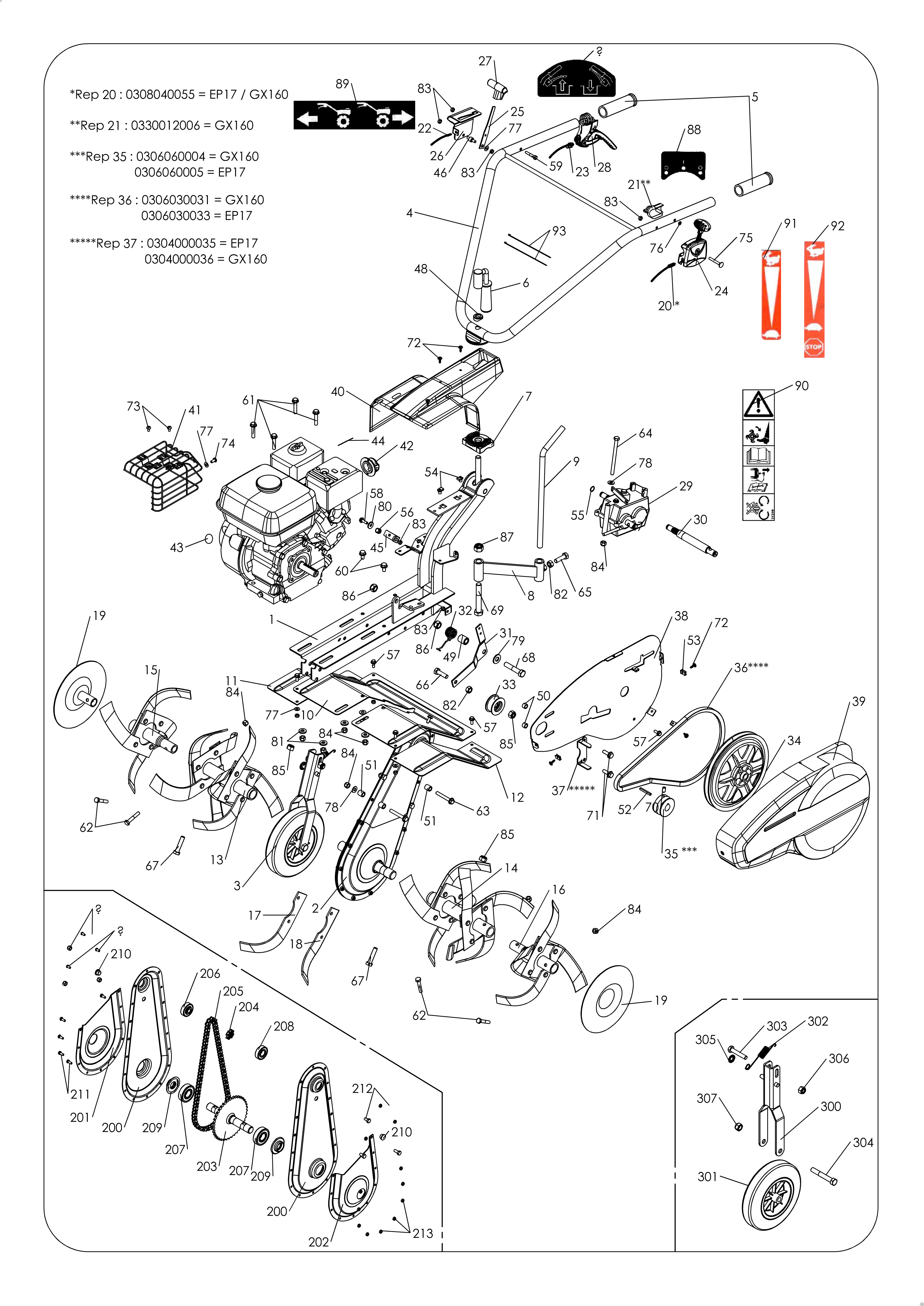

Vue Éclatée ST 2662 RL carter renforcé
Retrouvez les pièces détachées, références et repères disponibles pour ST 2662 RL carter renforcé.
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 3002010501 | Chassis | Nous contacter | Voir la pièce |
| 2 | 3001000016 | Carter boulonné | Nous contacter | Voir la pièce |
| 3 | 3001000031 | Roue | Disponible | Voir la pièce |
| 4 | 3002000504 | Guidon | Nous contacter | Voir la pièce |
| 5 | 0341000037 | Poignée | Disponible | Voir la pièce |
| 6 | 0300801401 | POIGNEE SERRAGE | Disponible | Voir la pièce |
| 7 | 0303000007 | PIECE INTERMEDIAIRE | Disponible | Voir la pièce |
| 8 | 3002000301 | Corps | Nous contacter | Voir la pièce |
| 9 | 3002000310 | Tige éperon | Nous contacter | Voir la pièce |
| 10 | 3002000507 | Protection centrale | Nous contacter | Voir la pièce |
| 11 | 3002000501 | Protection droite | Disponible | Voir la pièce |
| 12 | 3002000502 | Protection gauche | Nous contacter | Voir la pièce |
| 13 | 0320010019 | Fraise départ double droite | Nous contacter | Voir la pièce |
| 14 | 0320010020 | Fraise départ double gauche | Nous contacter | Voir la pièce |
| 15 | 0320010007 | Fraise add droite | Nous contacter | Voir la pièce |
| 16 | 0320010008 | Fraise add gauche | Nous contacter | Voir la pièce |
| 17 | 0001000029 | COUTEAU DROIT | Disponible | Voir la pièce |
| 18 | 0001000030 | COUTEAU GAUCHE | Disponible | Voir la pièce |
| 19 | 0320010001 | DISQUE PROTEGE PLANTE | Nous contacter | Voir la pièce |
| 19 | 0320010001 | DISQUE PROTEGE PLANTE | Nous contacter | Voir la pièce |
| 20 | 0308040055 | Câble gaz 1150 mm | Disponible | Voir la pièce |
| 20 | 0308040055 | Câble gaz 1150 mm | Disponible | Voir la pièce |
| 21 | 0330012006 | INTERRUPTEUR | Disponible | Voir la pièce |
| 21 | 0330012006 | INTERRUPTEUR | Disponible | Voir la pièce |
| 22 | 0308010002 | Câble vitesse | Nous contacter | Voir la pièce |
| 23 | 0308020054 | Câble embr. | Non reliée | |
| 24 | 0307020023 | MANETTE DE GAZ | Nous contacter | Voir la pièce |
| 25 | 0304000044 | MANETTE DE VITESSE | Nous contacter | Voir la pièce |
| 26 | 3002000311 | Tôle levier | Nous contacter | Voir la pièce |
| 27 | 0341000021 | Embout | Nous contacter | Voir la pièce |
| 28 | 0307010034 | Levier embr. | Disponible | Voir la pièce |
| 29 | 0306040001 | Inverseur mav-mar | Disponible | Voir la pièce |
| 30 | 0306050001 | Arbre cannelé | Nous contacter | Voir la pièce |
| 31 | 3002000104 | Levier | Disponible | Voir la pièce |
| 32 | 0305020005 | Ressort | Disponible | Voir la pièce |
| 33 | 0341000003 | GALET EMBRAYAGE | Nous contacter | Voir la pièce |
| 34 | 0341000007 | POULIE | Disponible | Voir la pièce |
| 35 | 0306060004 | Poulie mot d50 | Nous contacter | Voir la pièce |
| 35 | 0306060004 | Poulie mot d50 | Nous contacter | Voir la pièce |
| 35 | 0306060005 | POULIE MOTEUR | Nous contacter | Voir la pièce |
| 35 | 0306060005 | POULIE MOTEUR | Nous contacter | Voir la pièce |
| 36 | 0306030031 | Courroie 13x1131 | Non reliée | |
| 36 | 0306030031 | Courroie 13x1131 | Non reliée | |
| 36 | 0306030033 | Courroie 13x1030 | Non reliée | |
| 36 | 0306030033 | Courroie 13x1030 | Non reliée | |
| 37 | 0304000035 | GUIDE COURROIE | Nous contacter | Voir la pièce |
| 37 | 0304000035 | GUIDE COURROIE | Nous contacter | Voir la pièce |
| 37 | 0304000036 | Guide courroie | Nous contacter | Voir la pièce |
| 37 | 0304000036 | Guide courroie | Nous contacter | Voir la pièce |
| 38 | 3002030303 | Tôle int. mar | Non reliée | |
| 38 | 3002030305 | Tôle int. mav | Non reliée | |
| 39 | 0340010015 | Capot courroie | Non reliée | |
| 40 | 0340010014 | Capot mancheron | Non reliée | |
| 41 | 0330012003 | Grille échap. | Nous contacter | Voir la pièce |
| 41 | 0330032001 | Grille échap. | Nous contacter | Voir la pièce |
| 42 | 0330012002 | Déflecteur | Nous contacter | Voir la pièce |
| 43 | 0330012004 | Obturateur | Non reliée | |
| 44 | 0330012005 | Prolongateur arrêt moteur | Nous contacter | Voir la pièce |
| 45 | 0304000255 | Equerre | Disponible | Voir la pièce |
| 46 | 0302010024 | AXE LEVIER | Nous contacter | Voir la pièce |
| 47 | 0302010021 | Axe de fixation pouile | Disponible | Voir la pièce |
| 48 | 0302020037 | ENTRETOISE | Disponible | Voir la pièce |
| 49 | 0302020020 | Entretoise | Disponible | Voir la pièce |
| 50 | 0302020010 | ENTRETOISE | Disponible | Voir la pièce |
| 51 | 0302020028 | Entretoise | Disponible | Voir la pièce |
| 51 | 0302020028 | Entretoise | Disponible | Voir la pièce |
| 52 | 0301040001 | CLAVETTE | Nous contacter | Voir la pièce |
| 53 | 0301050001 | CLIPS PRESSE TOLE | Nous contacter | Voir la pièce |
| 54 | 0301050002 | Vis | Nous contacter | Voir la pièce |
| 55 | 0301070001 | Circlip | Disponible | Voir la pièce |
| 56 | 0301000010 | Rivet | Nous contacter | Voir la pièce |
| 57 | 0300010609 | VIS EMBASE CRANTEE | Disponible | Voir la pièce |
| 57 | 0300010609 | VIS EMBASE CRANTEE | Disponible | Voir la pièce |
| 57 | 0300010609 | VIS EMBASE CRANTEE | Disponible | Voir la pièce |
| 58 | 0300010610 | VIS | Disponible | Voir la pièce |
| 59 | 0300010604 | VIS | Disponible | Voir la pièce |
| 60 | 0300010815 | VIS | Disponible | Voir la pièce |
| 61 | 0300010817 | VIS | Disponible | Voir la pièce |
| 62 | 0300010819 | VIS | Disponible | Voir la pièce |
| 62 | 0300010819 | VIS | Disponible | Voir la pièce |
| 63 | 0300010837 | VIS | Nous contacter | Voir la pièce |
| 64 | 0300010804 | VIS-TH | Disponible | Voir la pièce |
| 65 | 0300011015 | VIS | Disponible | Voir la pièce |
| 66 | 0300011003 | VIS | Disponible | Voir la pièce |
| 67 | 0300011009 | VIS | Disponible | Voir la pièce |
| 67 | 0300011009 | VIS | Disponible | Voir la pièce |
| 68 | 0300011207 | VIS | Disponible | Voir la pièce |
| 69 | 0300011401 | VIS | Disponible | Voir la pièce |
| 70 | 0300040801 | VIS | Disponible | Voir la pièce |
| 71 | 0300060503 | Vis | Disponible | Voir la pièce |
| 72 | 0300080405 | VIS TOLE | Nous contacter | Voir la pièce |
| 72 | 0300080405 | VIS TOLE | Nous contacter | Voir la pièce |
| 73 | 0300080501 | VIS | Nous contacter | Voir la pièce |
| 74 | 0300080602 | VIS | Nous contacter | Voir la pièce |
| 75 | 0300080610 | VIS | Disponible | Voir la pièce |
| 76 | 0300400301 | RONDELLE | Disponible | Voir la pièce |
| 77 | 0300400602 | RONDELLE | Disponible | Voir la pièce |
| 77 | 0300400602 | RONDELLE | Disponible | Voir la pièce |
| 77 | 0300400602 | RONDELLE | Disponible | Voir la pièce |
| 78 | 0300400802 | RONDELLE PLATE | Nous contacter | Voir la pièce |
| 78 | 0300400802 | RONDELLE PLATE | Nous contacter | Voir la pièce |
| 79 | 0300401201 | RONDELLE PLATE | Nous contacter | Voir la pièce |
| 80 | 0300410602 | RONDELLE | Disponible | Voir la pièce |
| 81 | 0300410901 | RONDELLE | Disponible | Voir la pièce |
| 82 | 0300201002 | ECROU | Nous contacter | Voir la pièce |
| 82 | 0300201002 | ECROU | Nous contacter | Voir la pièce |
| 83 | 0300210602 | ECROU | Non reliée | |
| 83 | 0300210602 | ECROU | Non reliée | |
| 83 | 0300210602 | ECROU | Non reliée | |
| 83 | 0300210602 | ECROU | Non reliée | |
| 83 | 0300210602 | ECROU | Non reliée | |
| 84 | 0300210802 | ECROU FREIN BORGNE | Nous contacter | Voir la pièce |
| 84 | 0300210802 | ECROU FREIN BORGNE | Nous contacter | Voir la pièce |
| 84 | 0300210802 | ECROU FREIN BORGNE | Nous contacter | Voir la pièce |
| 84 | 0300210802 | ECROU FREIN BORGNE | Nous contacter | Voir la pièce |
| 84 | 0300210802 | ECROU FREIN BORGNE | Nous contacter | Voir la pièce |
| 85 | 0300211001 | ECROU | Disponible | Voir la pièce |
| 85 | 0300211001 | ECROU | Disponible | Voir la pièce |
| 85 | 0300211001 | ECROU | Disponible | Voir la pièce |
| 86 | 0300211201 | ECROU FREIN | Nous contacter | Voir la pièce |
| 86 | 0300211201 | ECROU FREIN | Nous contacter | Voir la pièce |
| 87 | 0300211402 | ECROU | Disponible | Voir la pièce |
| 88 | 0503000031 | AUTOCOLLANT MARCHE-ARRET | Disponible | Voir la pièce |
| 89 | 0503000032 | Etiquette " mav-mar " | Nous contacter | Voir la pièce |
| 90 | 0503000036 | Etiquette "Sécurité" | Nous contacter | Voir la pièce |
| 91 | 0503000043 | ETIQUETTE DE GAZ | Disponible | Voir la pièce |
| 92 | 0503000045 | AUTOCOLLANT GAZ ARRET MOTEUR | Disponible | Voir la pièce |
| 93 | 0301060003 | ATTACHE RILSAN | Disponible | Voir la pièce |
| 200 | 3002000307 | Joue carter | Disponible | Voir la pièce |
| 200 | 3002000307 | Joue carter | Disponible | Voir la pièce |
| 201 | 3002030301 | Renfort carter d | Nous contacter | Voir la pièce |
| 202 | 3002030302 | Renfort carter g | Nous contacter | Voir la pièce |
| 203 | 0306050010 | ARBRE DE TRAVAIL | Nous contacter | Voir la pièce |
| 204 | 0306050017 | Pignon 8 dents | Non reliée | |
| 205 | 0306020022 | CHAINE | Nous contacter | Voir la pièce |
| 206 | 0306010016 | ROULEMENT | Disponible | Voir la pièce |
| 207 | 0306010020 | ROULEMENT | Nous contacter | Voir la pièce |
| 207 | 0306010020 | ROULEMENT | Nous contacter | Voir la pièce |
| 208 | 0306010024 | ROULEMENT | Nous contacter | Voir la pièce |
| 209 | 0341000059 | JOINT DE CARTER | Nous contacter | Voir la pièce |
| 209 | 0341000059 | JOINT DE CARTER | Nous contacter | Voir la pièce |
| 210 | 0341000014 | BOUCHON | Nous contacter | Voir la pièce |
| 210 | 0341000014 | BOUCHON | Nous contacter | Voir la pièce |
| 211 | 0300010602 | VIS | Disponible | Voir la pièce |
| 212 | 0300010801 | Vis | Disponible | Voir la pièce |
| 213 | 0300210602 | ECROU | Non reliée | |
| 300 | 3002000308 | SUPPORT | Nous contacter | Voir la pièce |
| 301 | 0309000013 | ROUE | Disponible | Voir la pièce |
| 302 | 0305010002 | RESSORT | Nous contacter | Voir la pièce |
| 303 | 0300011007 | VIS | Disponible | Voir la pièce |
| 304 | 0300011206 | VIS SUPPORT | Disponible | Voir la pièce |
| 305 | 0300461001 | RONDELLE STARLOCK | Nous contacter | Voir la pièce |
| 306 | 0300211001 | ECROU | Disponible | Voir la pièce |
| 307 | 0300211201 | ECROU FREIN | Nous contacter | Voir la pièce |
