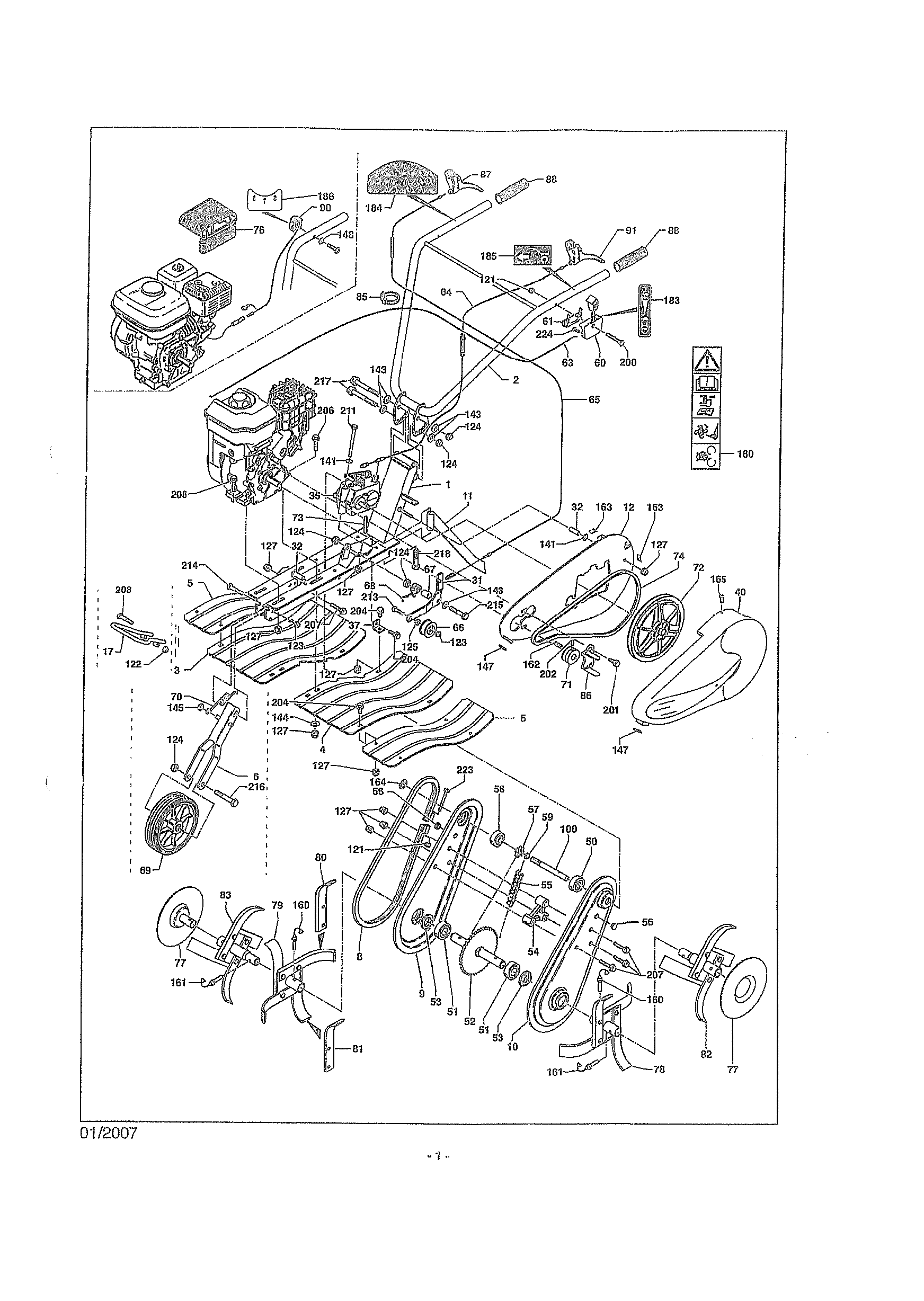

Vue Éclatée ST 2661 R
Retrouvez les pièces détachées, références et repères disponibles pour ST 2661 R.
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | - | N | Non reliée | |
| 2 | 11520103 | Guidon | Nous contacter | Voir la pièce |
| 3 | - | N | Non reliée | |
| 4 | - | N | Non reliée | |
| 5 | 3002080603 | Extension tôle protection | Disponible | Voir la pièce |
| 5 | 3002080603 | Extension tôle protection | Disponible | Voir la pièce |
| 6 | 12601005 | Support de roue | Disponible | Voir la pièce |
| 8 | 12711041 | Jonc noir | Disponible | Voir la pièce |
| 9 | 11301130 | Joue carter droite | Disponible | Voir la pièce |
| 10 | 11301131 | Joue carter gauche | Disponible | Voir la pièce |
| 11 | 12611011 | Eperon | Disponible | Voir la pièce |
| 12 | 11641125 | Tôle int. capot | Nous contacter | Voir la pièce |
| 17 | 3002000318 | Poignée de transport | Non reliée | |
| 31 | 11701140 | Levier embrayage | Non reliée | |
| 32 | 11301145 | Entretoise | Disponible | Voir la pièce |
| 32 | 11301145 | Entretoise | Disponible | Voir la pièce |
| 35 | 57720996 | Réducteur | Disponible | Voir la pièce |
| 37 | 11529145 | Patte de fixation | Nous contacter | Voir la pièce |
| 40 | 0340010061 | Capot courroie | Non reliée | |
| 50 | 12503 | Roulement | Non reliée | |
| 51 | 12542 | Roulement | Disponible | Voir la pièce |
| 51 | 12542 | Roulement | Disponible | Voir la pièce |
| 52 | 15038 | Arbre de travail | Disponible | Voir la pièce |
| 53 | 46097 | Joint de carter | Disponible | Voir la pièce |
| 53 | 46097 | Joint de carter | Disponible | Voir la pièce |
| 54 | 14088 | Entretoise | Disponible | Voir la pièce |
| 55 | 13292 | Chaine | Disponible | Voir la pièce |
| 56 | 12793 | Bouchon | Disponible | Voir la pièce |
| 57 | 13372 | Pignon | Disponible | Voir la pièce |
| 58 | 12551 | Roulement épaulé | Nous contacter | Voir la pièce |
| 59 | 16031 | Entretoise | Nous contacter | Voir la pièce |
| 60 | 64948 | Manette gaz | Disponible | Voir la pièce |
| 61 | 62754 | Cache manette | Disponible | Voir la pièce |
| 63 | 13134A | Câble de gaz | Disponible | Voir la pièce |
| 64 | 0308010005 | Câble inversion vitesse | Nous contacter | Voir la pièce |
| 65 | 0308020043 | Câble embr. | Nous contacter | Voir la pièce |
| 66 | 12162 | Galet embrayage | Disponible | Voir la pièce |
| 66 | 12162 | Galet embrayage | Disponible | Voir la pièce |
| 67 | 16034 | Entretoise | Disponible | Voir la pièce |
| 68 | 65133 | Ressort | Disponible | Voir la pièce |
| 69 | 14090 | Roue | Disponible | Voir la pièce |
| 70 | 65026 | Ressort | Nous contacter | Voir la pièce |
| 71 | 15177A | Poulie moteur mav | Nous contacter | Voir la pièce |
| 71 | 15415 | Poulie diam arbre 19,5 | Disponible | Voir la pièce |
| 72 | 14135 | Poulie | Nous contacter | Voir la pièce |
| 73 | 15098 | Axe | Nous contacter | Voir la pièce |
| 74 | 13600 | Courroie mav | Disponible | Voir la pièce |
| 74 | 13609 | Courroie mar | Nous contacter | Voir la pièce |
| 76 | 14814 | Grille echap. | Nous contacter | Voir la pièce |
| 77 | 55102 | Disque | Disponible | Voir la pièce |
| 77 | 55102 | Disque | Disponible | Voir la pièce |
| 78 | 55201 | Etoile départ double gauche | Disponible | Voir la pièce |
| 79 | 55200 | Etoile départ double droite | Disponible | Voir la pièce |
| 80 | 81907 | Couteau gauche | Disponible | Voir la pièce |
| 81 | 81906 | Couteau droit | Disponible | Voir la pièce |
| 82 | 55150 | Etoile add. Gauche | Disponible | Voir la pièce |
| 83 | 55103 | Etoile add. Droite | Nous contacter | Voir la pièce |
| 85 | 13249 | Collier serrage câble | Nous contacter | Voir la pièce |
| 86 | 36189 | Guide courroie m.av -m.arr. | Nous contacter | Voir la pièce |
| 87 | 0307010020 | Levier | Nous contacter | Voir la pièce |
| 88 | 12126 | Poignee caoutchouc | Nous contacter | Voir la pièce |
| 88 | 12126 | Poignee caoutchouc | Nous contacter | Voir la pièce |
| 90 | 13210 | Switch arrêt moteur | Disponible | Voir la pièce |
| 100 | 15029 | Arbre | Disponible | Voir la pièce |
| 121 | 11482 | Ecrou | Nous contacter | Voir la pièce |
| 121 | 11482 | Ecrou | Nous contacter | Voir la pièce |
| 122 | 11484 | Ecrou | Nous contacter | Voir la pièce |
| 123 | 11485 | Ecrou | Disponible | Voir la pièce |
| 123 | 11485 | Ecrou | Disponible | Voir la pièce |
| 124 | 11486 | Ecrou | Nous contacter | Voir la pièce |
| 124 | 11486 | Ecrou | Nous contacter | Voir la pièce |
| 124 | 11486 | Ecrou | Nous contacter | Voir la pièce |
| 124 | 11486 | Ecrou | Nous contacter | Voir la pièce |
| 124 | 11486 | Ecrou | Nous contacter | Voir la pièce |
| 125 | 11429 | Ecrou | Nous contacter | Voir la pièce |
| 127 | 11519 | Ecrou | Disponible | Voir la pièce |
| 127 | 11519 | Ecrou | Disponible | Voir la pièce |
| 127 | 11519 | Ecrou | Disponible | Voir la pièce |
| 127 | 11519 | Ecrou | Disponible | Voir la pièce |
| 127 | 11519 | Ecrou | Disponible | Voir la pièce |
| 127 | 11519 | Ecrou | Disponible | Voir la pièce |
| 127 | 11519 | Ecrou | Disponible | Voir la pièce |
| 127 | 11519 | Ecrou | Disponible | Voir la pièce |
| 141 | 11616 | Rondelle | Nous contacter | Voir la pièce |
| 141 | 11616 | Rondelle | Nous contacter | Voir la pièce |
| 143 | 11635 | Rondelle | Nous contacter | Voir la pièce |
| 143 | 11635 | Rondelle | Nous contacter | Voir la pièce |
| 143 | 11635 | Rondelle | Nous contacter | Voir la pièce |
| 144 | 11619 | Rondelle speciale | Nous contacter | Voir la pièce |
| 145 | 11818 | Rondelle | Nous contacter | Voir la pièce |
| 147 | 0300400604 | Rondelle | Disponible | Voir la pièce |
| 147 | 0300400604 | Rondelle | Disponible | Voir la pièce |
| 148 | 11611 | Rondelle 3,2x10x1 z | Nous contacter | Voir la pièce |
| 160 | 55078 | Goupille clips diam 10 | Nous contacter | Voir la pièce |
| 160 | 55078 | Goupille clips diam 10 | Nous contacter | Voir la pièce |
| 161 | 55079 | Goupille clips diam 8 | Nous contacter | Voir la pièce |
| 161 | 55079 | Goupille clips diam 8 | Nous contacter | Voir la pièce |
| 162 | 12979 | Clavette arbre diam 19,5 | Non reliée | |
| 163 | 11495 | Clips | Disponible | Voir la pièce |
| 163 | 11495 | Clips | Disponible | Voir la pièce |
| 164 | 12855 | Clips | Nous contacter | Voir la pièce |
| 165 | 11135 | Vis | Nous contacter | Voir la pièce |
| 180 | 21240 | Etiq. sécurité | Disponible | Voir la pièce |
| 183 | 64668 | Autocollant de gaz+arret moteu | Disponible | Voir la pièce |
| 184 | 62831 | Etiquette " Embr." | Nous contacter | Voir la pièce |
| 185 | 62830 | Etiquette " Inversion" | Nous contacter | Voir la pièce |
| 186 | 14678B | Etiq. arrêt moteur | Nous contacter | Voir la pièce |
| 200 | 11176 | Vis | Disponible | Voir la pièce |
| 201 | 11113 | Voir 70123160 | Disponible | Voir la pièce |
| 202 | 11085 | Vis | Disponible | Voir la pièce |
| 204 | 11260 | Vis | Disponible | Voir la pièce |
| 204 | 11260 | Vis | Disponible | Voir la pièce |
| 204 | 11260 | Vis | Disponible | Voir la pièce |
| 206 | 11266 | Vis | Nous contacter | Voir la pièce |
| 206 | 11266 | Vis | Nous contacter | Voir la pièce |
| 207 | 11267 | Vis | Disponible | Voir la pièce |
| 207 | 11267 | Vis | Disponible | Voir la pièce |
| 208 | 10786 | Vis m8x80 | Nous contacter | Voir la pièce |
| 211 | 10794 | Vis | Disponible | Voir la pièce |
| 213 | 10810 | Vis | Disponible | Voir la pièce |
| 214 | 10834 | Vis | Disponible | Voir la pièce |
| 215 | 10859 | Vis | Nous contacter | Voir la pièce |
| 216 | 10863 | Vis | Disponible | Voir la pièce |
| 217 | 10869 | Vis m12x110 z | Nous contacter | Voir la pièce |
| 218 | 10899 | Vis | Disponible | Voir la pièce |
| 223 | 11061 | Vis | Disponible | Voir la pièce |
| 224 | 11502 | Vis | Nous contacter | Voir la pièce |
