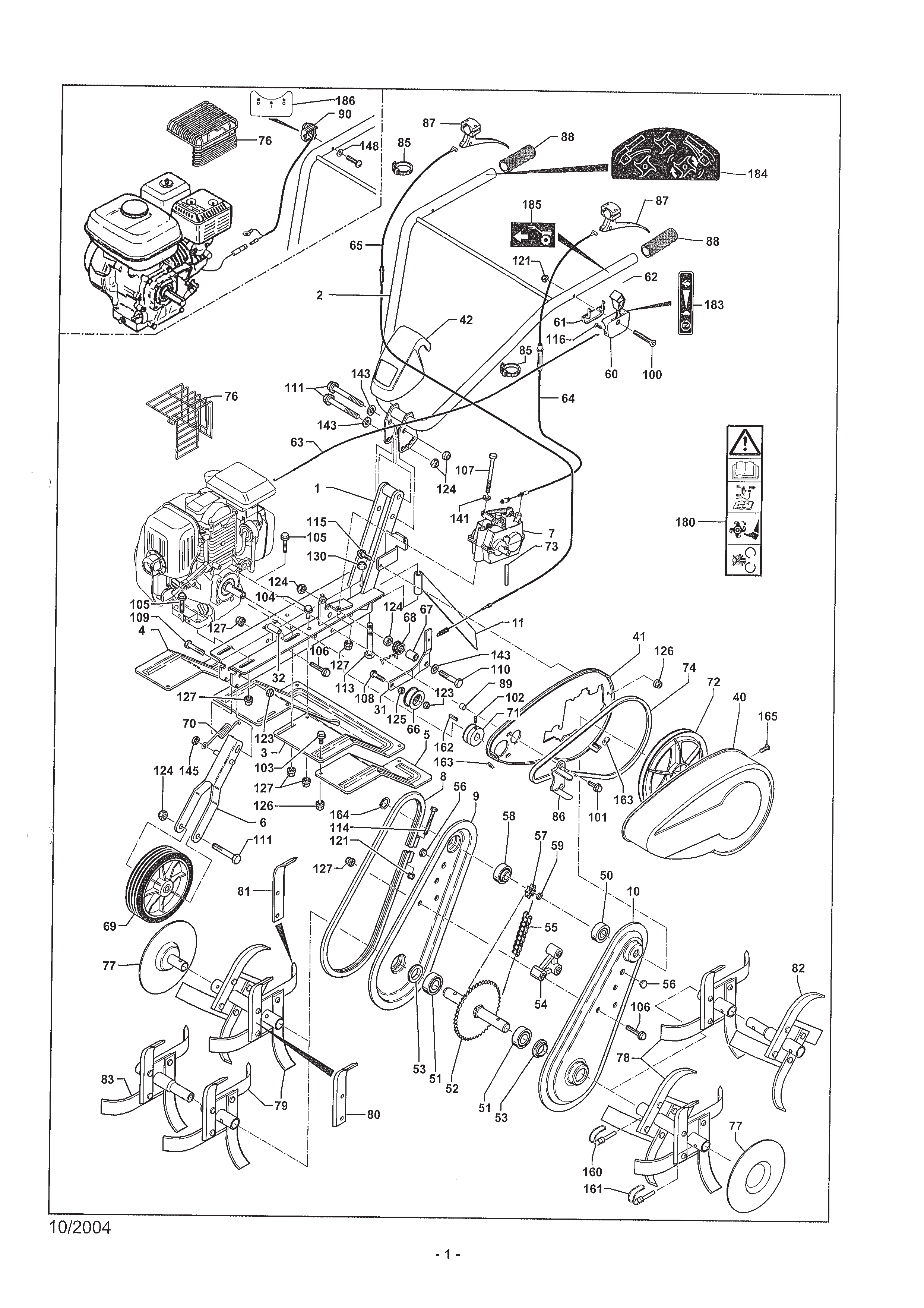

Vue Éclatée ST 2640 R
Retrouvez les pièces détachées, références et repères disponibles pour ST 2640 R.
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 12201101 | Châssis | Nous contacter | Voir la pièce |
| 2 | 12201103 | Guidon | Disponible | Voir la pièce |
| 3 | 12601007 | Tôle centrale | Disponible | Voir la pièce |
| 4 | 12601008 | Extension droite | Nous contacter | Voir la pièce |
| 5 | 12601009 | Extension gauche | Disponible | Voir la pièce |
| 6 | 12601005 | Support de roue | Disponible | Voir la pièce |
| 7 | 57720996 | Réducteur | Disponible | Voir la pièce |
| 7 | 62994 | Boîtier réducteur | Disponible | Voir la pièce |
| 9 | 11301130 | Joue carter droite | Disponible | Voir la pièce |
| 10 | 11301131 | Joue carter gauche | Disponible | Voir la pièce |
| 11 | 12611011 | Eperon | Disponible | Voir la pièce |
| 31 | 11701140 | Levier embrayage | Non reliée | |
| 32 | 11301145 | Entretoise | Disponible | Voir la pièce |
| 40 | 14253 | Capot courroie | Disponible | Voir la pièce |
| 41 | 14303A | Cache intérieur | Disponible | Voir la pièce |
| 42 | 23008 | Capot guidon | Disponible | Voir la pièce |
| 50 | 12503 | Roulement | Non reliée | |
| 51 | 12542 | Roulement | Disponible | Voir la pièce |
| 51 | 12542 | Roulement | Disponible | Voir la pièce |
| 52 | 15038 | Arbre de travail | Disponible | Voir la pièce |
| 53 | 46098 | Joint de carter | Non reliée | |
| 53 | 46098 | Joint de carter | Non reliée | |
| 54 | 14088 | Entretoise | Disponible | Voir la pièce |
| 55 | 13292 | Chaine | Disponible | Voir la pièce |
| 56 | 12793 | Bouchon | Disponible | Voir la pièce |
| 56 | 12793 | Bouchon | Disponible | Voir la pièce |
| 57 | 13372 | Pignon | Disponible | Voir la pièce |
| 58 | 12551 | Roulement épaulé | Nous contacter | Voir la pièce |
| 59 | 16031 | Entretoise | Nous contacter | Voir la pièce |
| 60 | 64948 | Manette gaz | Disponible | Voir la pièce |
| 63 | 13130B | Câble gaz gc | Disponible | Voir la pièce |
| 63 | 13134A | Câble de gaz | Disponible | Voir la pièce |
| 63 | 13839A | Câble gaz bs | Disponible | Voir la pièce |
| 64 | 13248 | Câble inversion vitesse | Disponible | Voir la pièce |
| 65 | 13199 | Câble embrayage | Non reliée | |
| 66 | 12162 | Galet embrayage | Disponible | Voir la pièce |
| 67 | 16034 | Entretoise | Disponible | Voir la pièce |
| 68 | 65133 | Ressort | Disponible | Voir la pièce |
| 69 | 14090 | Roue | Disponible | Voir la pièce |
| 70 | 65026 | Ressort | Nous contacter | Voir la pièce |
| 71 | 15415 | Poulie diam arbre 19,5 | Disponible | Voir la pièce |
| 72 | 14135 | Poulie | Nous contacter | Voir la pièce |
| 73 | 15098 | Axe | Nous contacter | Voir la pièce |
| 74 | 13567 | Courroie | Nous contacter | Voir la pièce |
| 76 | 14814 | Grille echap. | Nous contacter | Voir la pièce |
| 76 | 14814 | Grille echap. | Nous contacter | Voir la pièce |
| 76 | 19020 | Grille échappement | Non reliée | |
| 76 | 19020 | Grille échappement | Non reliée | |
| 77 | 55102 | Disque | Disponible | Voir la pièce |
| 77 | 55102 | Disque | Disponible | Voir la pièce |
| 78 | 55098 | Etoile départ simple gauche | Disponible | Voir la pièce |
| 78 | 55201 | Etoile départ double gauche | Disponible | Voir la pièce |
| 79 | 55097 | Etoile départ simple droite | Disponible | Voir la pièce |
| 79 | 55200 | Etoile départ double droite | Disponible | Voir la pièce |
| 80 | 81907 | Couteau gauche | Disponible | Voir la pièce |
| 80 | 81907 | Couteau gauche | Disponible | Voir la pièce |
| 81 | 81906 | Couteau droit | Disponible | Voir la pièce |
| 82 | 55150 | Etoile add. Gauche | Disponible | Voir la pièce |
| 83 | 55103 | Etoile add. Droite | Nous contacter | Voir la pièce |
| 85 | 13249 | Collier serrage câble | Nous contacter | Voir la pièce |
| 85 | 13249 | Collier serrage câble | Nous contacter | Voir la pièce |
| 86 | 36189 | Guide courroie m.av -m.arr. | Nous contacter | Voir la pièce |
| 87 | 62820 | Levier | Disponible | Voir la pièce |
| 87 | 62820 | Levier | Disponible | Voir la pièce |
| 88 | 12126 | Poignee caoutchouc | Nous contacter | Voir la pièce |
| 88 | 12126 | Poignee caoutchouc | Nous contacter | Voir la pièce |
| 89 | 16037 | Entretoise GC/ BS 3,5 | Nous contacter | Voir la pièce |
| 90 | 13210 | Switch arrêt moteur | Disponible | Voir la pièce |
| 100 | 11176 | Vis | Disponible | Voir la pièce |
| 101 | 11116 | Vis | Nous contacter | Voir la pièce |
| 102 | 11085 | Vis | Disponible | Voir la pièce |
| 103 | 11250 | Vis | Disponible | Voir la pièce |
| 104 | 11260 | Vis | Disponible | Voir la pièce |
| 105 | 11265 | Vis | Disponible | Voir la pièce |
| 105 | 11265 | Vis | Disponible | Voir la pièce |
| 106 | 11267 | Vis | Disponible | Voir la pièce |
| 106 | 11267 | Vis | Disponible | Voir la pièce |
| 107 | 10794 | Vis | Disponible | Voir la pièce |
| 108 | 10810 | Vis | Disponible | Voir la pièce |
| 109 | 10834 | Vis | Disponible | Voir la pièce |
| 110 | 10859 | Vis | Nous contacter | Voir la pièce |
| 111 | 10863 | Vis | Disponible | Voir la pièce |
| 111 | 10863 | Vis | Disponible | Voir la pièce |
| 113 | 10899 | Vis | Disponible | Voir la pièce |
| 114 | 11061 | Vis | Disponible | Voir la pièce |
| 115 | 11251 | Vis m6x20 z | Disponible | Voir la pièce |
| 116 | 11502 | Vis | Nous contacter | Voir la pièce |
| 121 | 11482 | Ecrou | Nous contacter | Voir la pièce |
| 121 | 11482 | Ecrou | Nous contacter | Voir la pièce |
| 123 | 11485 | Ecrou | Disponible | Voir la pièce |
| 123 | 11485 | Ecrou | Disponible | Voir la pièce |
| 124 | 11486 | Ecrou | Nous contacter | Voir la pièce |
| 124 | 11486 | Ecrou | Nous contacter | Voir la pièce |
| 124 | 11486 | Ecrou | Nous contacter | Voir la pièce |
| 124 | 11486 | Ecrou | Nous contacter | Voir la pièce |
| 125 | 11429 | Ecrou | Nous contacter | Voir la pièce |
| 126 | 11518 | Ecrou | Disponible | Voir la pièce |
| 126 | 11518 | Ecrou | Disponible | Voir la pièce |
| 127 | 11519 | Ecrou | Disponible | Voir la pièce |
| 127 | 11519 | Ecrou | Disponible | Voir la pièce |
| 127 | 11519 | Ecrou | Disponible | Voir la pièce |
| 127 | 11519 | Ecrou | Disponible | Voir la pièce |
| 127 | 11519 | Ecrou | Disponible | Voir la pièce |
| 130 | 11487 | Écrou frein hm 14 z | Disponible | Voir la pièce |
| 141 | 11616 | Rondelle | Nous contacter | Voir la pièce |
| 143 | 11635 | Rondelle | Nous contacter | Voir la pièce |
| 143 | 11635 | Rondelle | Nous contacter | Voir la pièce |
| 143 | 11635 | Rondelle | Nous contacter | Voir la pièce |
| 145 | 11818 | Rondelle | Nous contacter | Voir la pièce |
| 148 | 11611 | Rondelle 3,2x10x1 z | Nous contacter | Voir la pièce |
| 160 | 55078 | Goupille clips diam 10 | Nous contacter | Voir la pièce |
| 161 | 55079 | Goupille clips diam 8 | Nous contacter | Voir la pièce |
| 162 | 12979 | Clavette arbre diam 19,5 | Non reliée | |
| 163 | 11495 | Clips | Disponible | Voir la pièce |
| 163 | 11495 | Clips | Disponible | Voir la pièce |
| 164 | 12855 | Clips | Nous contacter | Voir la pièce |
| 165 | 11135 | Vis | Nous contacter | Voir la pièce |
| 183 | 64668 | Autocollant de gaz+arret moteu | Disponible | Voir la pièce |
| 184 | 62831A | Etiq. embrayage | Nous contacter | Voir la pièce |
| 185 | 62830 | Etiquette " Inversion" | Nous contacter | Voir la pièce |
| 186 | 14678B | Etiq. arrêt moteur | Nous contacter | Voir la pièce |
