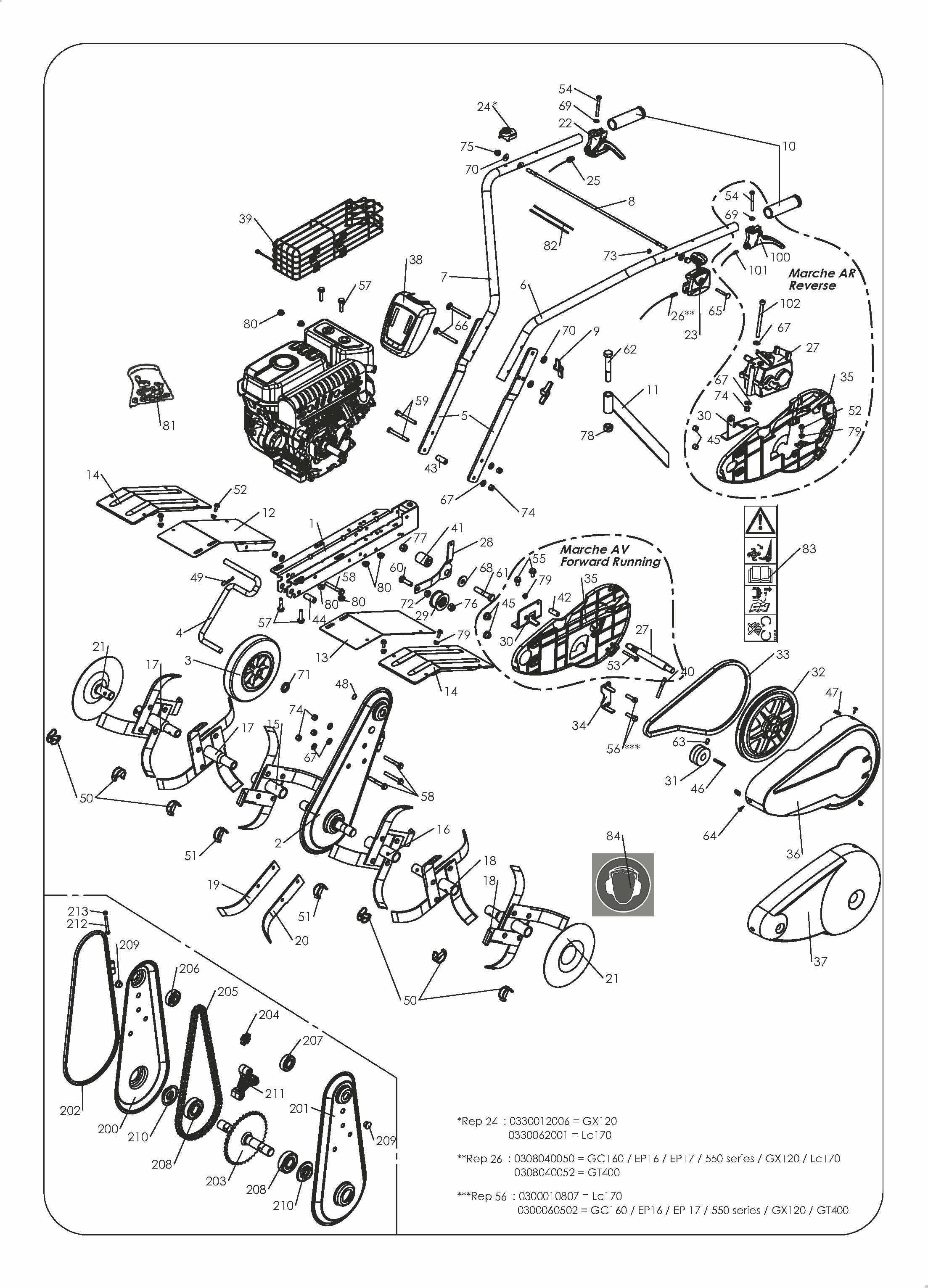

Vue Éclatée ST 2242 A Nouvelle Version
Retrouvez les pièces détachées, références et repères disponibles pour ST 2242 A Nouvelle Version.
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 3002170601 | Châssis | Nous contacter | Voir la pièce |
| 2 | 3001000027 | CARTER A JONC COMPLET | Nous contacter | Voir la pièce |
| 3 | 0309000030 | Roue | Disponible | Voir la pièce |
| 4 | 0305000009 | Support roue | Disponible | Voir la pièce |
| 5 | 3002170602 | Plat potence | Nous contacter | Voir la pièce |
| 6 | 3002110708 | Guidon gauche | Nous contacter | Voir la pièce |
| 7 | 3002110709 | Guidon droit | Disponible | Voir la pièce |
| 8 | 0302010097 | Barre guidon | Disponible | Voir la pièce |
| 9 | 0300800004 | POIGNEE DE SERRAGE | Nous contacter | Voir la pièce |
| 10 | 0341000037 | Poignée | Disponible | Voir la pièce |
| 11 | 3002000302 | PIC TERRAGE | Nous contacter | Voir la pièce |
| 12 | 3002170603 | Tôle protection droite | Nous contacter | Voir la pièce |
| 13 | 3002170604 | Tôle protection gauche | Nous contacter | Voir la pièce |
| 14 | 0340010101 | Extension tôle | Non reliée | |
| 14 | 0340010101 | Extension tôle | Non reliée | |
| 15 | 0320010013 | FRAISE DEPART SIMPLE DTE | Nous contacter | Voir la pièce |
| 16 | 0320010014 | FRAISE DEPART SIMPLE G | Nous contacter | Voir la pièce |
| 17 | 0320010015 | FRAISE ADD DTE | Nous contacter | Voir la pièce |
| 17 | 0320010015 | FRAISE ADD DTE | Nous contacter | Voir la pièce |
| 18 | 0320010016 | FRAISE ADD G | Nous contacter | Voir la pièce |
| 18 | 0320010016 | FRAISE ADD G | Nous contacter | Voir la pièce |
| 19 | 0001000020 | COUTEAU DROIT | Nous contacter | Voir la pièce |
| 20 | 0001000021 | COUTEAU GAUCHE | Nous contacter | Voir la pièce |
| 21 | 0320010001 | DISQUE PROTEGE PLANTE | Nous contacter | Voir la pièce |
| 21 | 0320010001 | DISQUE PROTEGE PLANTE | Nous contacter | Voir la pièce |
| 22 | 0307010030 | LEVIER EMBRAYAGE | Nous contacter | Voir la pièce |
| 23 | 0307020023 | MANETTE DE GAZ | Nous contacter | Voir la pièce |
| 24 | - | N | Non reliée | |
| 24 | - | N | Non reliée | |
| 25 | 0308020052 | Câble embr. | Nous contacter | Voir la pièce |
| 26 | 0308040052 | CABLE DE GAZ | Disponible | Voir la pièce |
| 26 | 0308040052 | CABLE DE GAZ | Disponible | Voir la pièce |
| 27 | 0306050001 | Arbre cannelé | Nous contacter | Voir la pièce |
| 27 | 0306050001 | Arbre cannelé | Nous contacter | Voir la pièce |
| 28 | 3002170101 | Levier d | Nous contacter | Voir la pièce |
| 29 | 0341000003 | GALET EMBRAYAGE | Nous contacter | Voir la pièce |
| 30 | 0304000221 | Equerre | Nous contacter | Voir la pièce |
| 30 | 0304000221 | Equerre | Nous contacter | Voir la pièce |
| 31 | 0306060005 | POULIE MOTEUR | Nous contacter | Voir la pièce |
| 32 | 0341000007 | POULIE | Disponible | Voir la pièce |
| 33 | 0306030002 | COURROIE | Disponible | Voir la pièce |
| 34 | 0304000035 | GUIDE COURROIE | Nous contacter | Voir la pièce |
| 35 | 0340010065 | Cache int. | Disponible | Voir la pièce |
| 35 | 0340010065 | Cache int. | Disponible | Voir la pièce |
| 36 | 0340010005 | CAPOT COURROIE | Non reliée | |
| 38 | 0340000003 | Galet | Non reliée | |
| 39 | 0330082002 | Grille echap.gt400 | Nous contacter | Voir la pièce |
| 40 | 0302010021 | Axe de fixation pouile | Disponible | Voir la pièce |
| 41 | 0302020106 | Entretoise | Nous contacter | Voir la pièce |
| 42 | 0302020090 | ENTRETOISE | Disponible | Voir la pièce |
| 43 | 0302020082 | Entretoise | Disponible | Voir la pièce |
| 44 | 0302020015 | ENTRETOISE | Disponible | Voir la pièce |
| 45 | 0302020011 | ENTRETOISE | Disponible | Voir la pièce |
| 45 | 0302020011 | ENTRETOISE | Disponible | Voir la pièce |
| 46 | 0301040001 | CLAVETTE | Nous contacter | Voir la pièce |
| 47 | 0301050001 | CLIPS PRESSE TOLE | Nous contacter | Voir la pièce |
| 48 | 0301070001 | Circlip | Disponible | Voir la pièce |
| 49 | 0301030001 | GOUPILLE BETA | Disponible | Voir la pièce |
| 50 | 0301010013 | GOUPILLE CLIPS | Nous contacter | Voir la pièce |
| 50 | 0301010013 | GOUPILLE CLIPS | Nous contacter | Voir la pièce |
| 51 | 0301010014 | GOUPILLE CLIPS | Nous contacter | Voir la pièce |
| 51 | 0301010014 | GOUPILLE CLIPS | Nous contacter | Voir la pièce |
| 52 | 0300010609 | VIS EMBASE CRANTEE | Disponible | Voir la pièce |
| 52 | 0300010609 | VIS EMBASE CRANTEE | Disponible | Voir la pièce |
| 53 | 0300010618 | Vis | Nous contacter | Voir la pièce |
| 54 | 0300010606 | VIS | Disponible | Voir la pièce |
| 54 | 0300010606 | VIS | Disponible | Voir la pièce |
| 55 | 0300010815 | VIS | Disponible | Voir la pièce |
| 56 | 0300060502 | Vis | Disponible | Voir la pièce |
| 56 | 0300060502 | Vis | Disponible | Voir la pièce |
| 57 | 0300010834 | VIS | Disponible | Voir la pièce |
| 57 | 0300010834 | VIS | Disponible | Voir la pièce |
| 58 | 0300010842 | VIS | Disponible | Voir la pièce |
| 58 | 0300010842 | VIS | Disponible | Voir la pièce |
| 59 | 0300010813 | VIS | Disponible | Voir la pièce |
| 60 | 0300011003 | VIS | Disponible | Voir la pièce |
| 61 | 0300011207 | VIS | Disponible | Voir la pièce |
| 62 | 0300011401 | VIS | Disponible | Voir la pièce |
| 63 | 0300040801 | VIS | Disponible | Voir la pièce |
| 64 | 0300080405 | VIS TOLE | Nous contacter | Voir la pièce |
| 65 | 0300080610 | VIS | Disponible | Voir la pièce |
| 66 | 0300080802 | Vis | Disponible | Voir la pièce |
| 67 | 0300400802 | RONDELLE PLATE | Nous contacter | Voir la pièce |
| 67 | 0300400802 | RONDELLE PLATE | Nous contacter | Voir la pièce |
| 67 | 0300400802 | RONDELLE PLATE | Nous contacter | Voir la pièce |
| 67 | 0300400802 | RONDELLE PLATE | Nous contacter | Voir la pièce |
| 68 | 0300401202 | Rondelle | Nous contacter | Voir la pièce |
| 69 | 0300430601 | RONDELLE | Disponible | Voir la pièce |
| 69 | 0300430601 | RONDELLE | Disponible | Voir la pièce |
| 70 | 0300430801 | RONDELLE | Nous contacter | Voir la pièce |
| 70 | 0300430801 | RONDELLE | Nous contacter | Voir la pièce |
| 71 | 0300461401 | Rondelle | Nous contacter | Voir la pièce |
| 72 | 0300201002 | ECROU | Nous contacter | Voir la pièce |
| 73 | 0300210602 | ECROU | Non reliée | |
| 74 | 0300210802 | ECROU FREIN BORGNE | Nous contacter | Voir la pièce |
| 74 | 0300210802 | ECROU FREIN BORGNE | Nous contacter | Voir la pièce |
| 74 | 0300210802 | ECROU FREIN BORGNE | Nous contacter | Voir la pièce |
| 75 | 0300210803 | Ecrou | Disponible | Voir la pièce |
| 76 | 0300211001 | ECROU | Disponible | Voir la pièce |
| 77 | 0300211201 | ECROU FREIN | Nous contacter | Voir la pièce |
| 78 | 0300211402 | ECROU | Disponible | Voir la pièce |
| 79 | 0300260601 | ECROU A EMBASE CRANTE | Disponible | Voir la pièce |
| 79 | 0300260601 | ECROU A EMBASE CRANTE | Disponible | Voir la pièce |
| 79 | 0300260601 | ECROU A EMBASE CRANTE | Disponible | Voir la pièce |
| 80 | 0300260801 | ECROU | Nous contacter | Voir la pièce |
| 80 | 0300260801 | ECROU | Nous contacter | Voir la pièce |
| 80 | 0300260801 | ECROU | Nous contacter | Voir la pièce |
| 80 | 0300260801 | ECROU | Nous contacter | Voir la pièce |
| 81 | 0300000030 | Pochette visserie | Disponible | Voir la pièce |
| 82 | 0301060003 | ATTACHE RILSAN | Disponible | Voir la pièce |
| 83 | 0503000036 | Etiquette "Sécurité" | Nous contacter | Voir la pièce |
| 84 | 0503000077 | Etiquette "Securité" | Nous contacter | Voir la pièce |
| 200 | 3002000312 | DEMI CARTER | Nous contacter | Voir la pièce |
| 201 | 3002000313 | DEMI CARTER | Nous contacter | Voir la pièce |
| 202 | 3002002301 | JONC | Non reliée | |
| 203 | 0306050010 | ARBRE DE TRAVAIL | Nous contacter | Voir la pièce |
| 204 | 0306050034 | Pignon | Disponible | Voir la pièce |
| 205 | 0306020022 | CHAINE | Nous contacter | Voir la pièce |
| 206 | 0306010016 | ROULEMENT | Disponible | Voir la pièce |
| 207 | 0306010024 | ROULEMENT | Nous contacter | Voir la pièce |
| 208 | 0306010020 | ROULEMENT | Nous contacter | Voir la pièce |
| 208 | 0306010020 | ROULEMENT | Nous contacter | Voir la pièce |
| 209 | 0341000014 | BOUCHON | Nous contacter | Voir la pièce |
| 209 | 0341000014 | BOUCHON | Nous contacter | Voir la pièce |
| 210 | 0341000059 | JOINT DE CARTER | Nous contacter | Voir la pièce |
| 210 | 0341000059 | JOINT DE CARTER | Nous contacter | Voir la pièce |
| 211 | 0341000001 | Entretoise | Disponible | Voir la pièce |
| 212 | 0300020607 | VIS | Disponible | Voir la pièce |
| 213 | 0300210602 | ECROU | Non reliée |
