Vue Éclatée ST 216 DE
Retrouvez les pièces détachées, références et repères disponibles pour ST 216 DE.

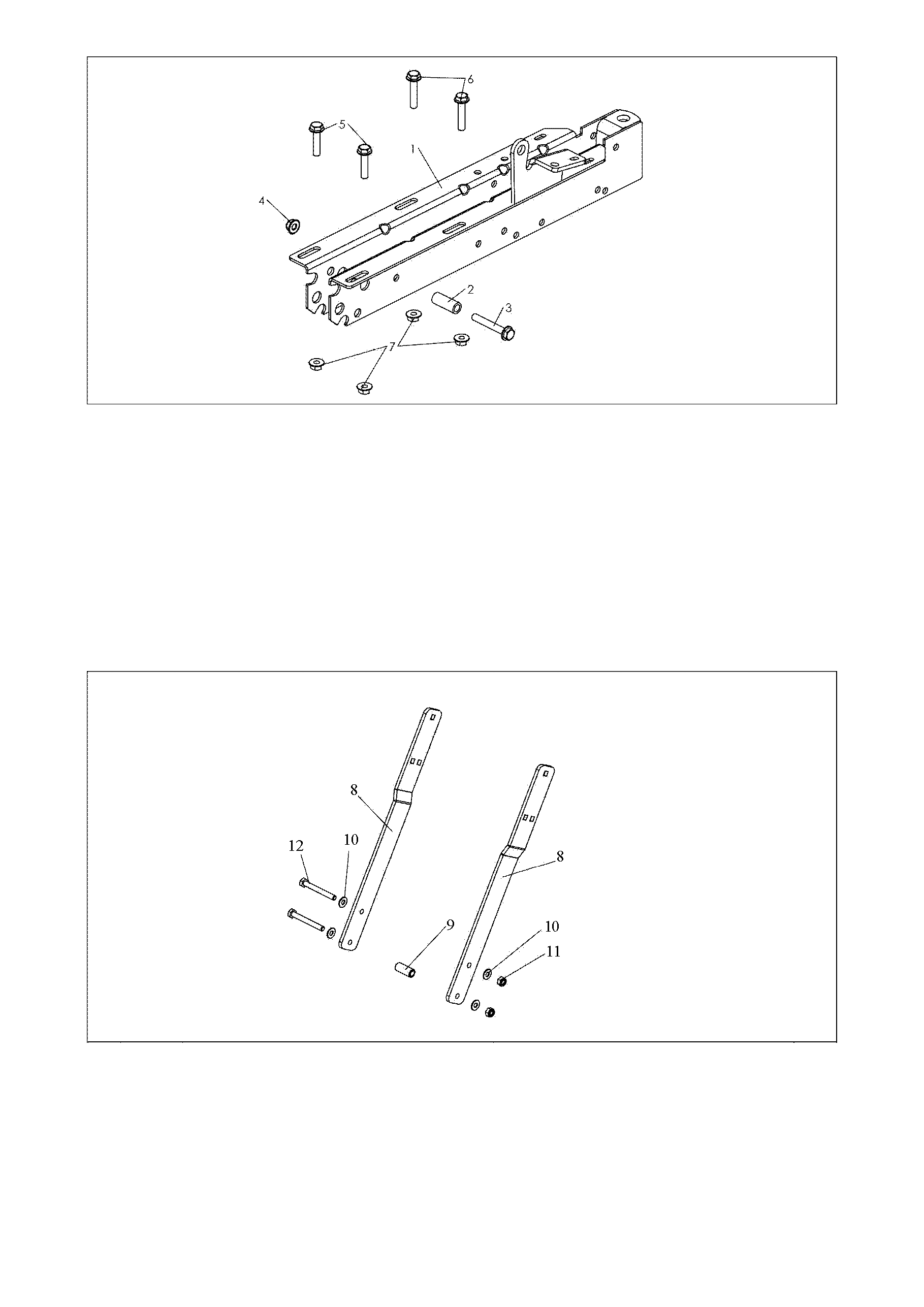

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 3002170605 | Chassis | Nous contacter | Voir la pièce |
| 2 | 0302020015 | ENTRETOISE | Disponible | Voir la pièce |
| 3 | 0300010837 | VIS | Nous contacter | Voir la pièce |
| 4 | 0300210805 | ECROU | Disponible | Voir la pièce |
| 5 | 0300010834 | VIS | Disponible | Voir la pièce |
| 6 | 0300010817 | VIS | Disponible | Voir la pièce |
| 7 | 0300260801 | ECROU | Nous contacter | Voir la pièce |
| 8 | 3002180606 | Plat potence | Nous contacter | Voir la pièce |
| 8 | 3002180606 | Plat potence | Nous contacter | Voir la pièce |
| 9 | 0302020082 | Entretoise | Disponible | Voir la pièce |
| 10 | 0300400802 | RONDELLE PLATE | Nous contacter | Voir la pièce |
| 10 | 0300400802 | RONDELLE PLATE | Nous contacter | Voir la pièce |
| 11 | 0300210802 | ECROU FREIN BORGNE | Nous contacter | Voir la pièce |
| 12 | 0300010813 | VIS | Disponible | Voir la pièce |

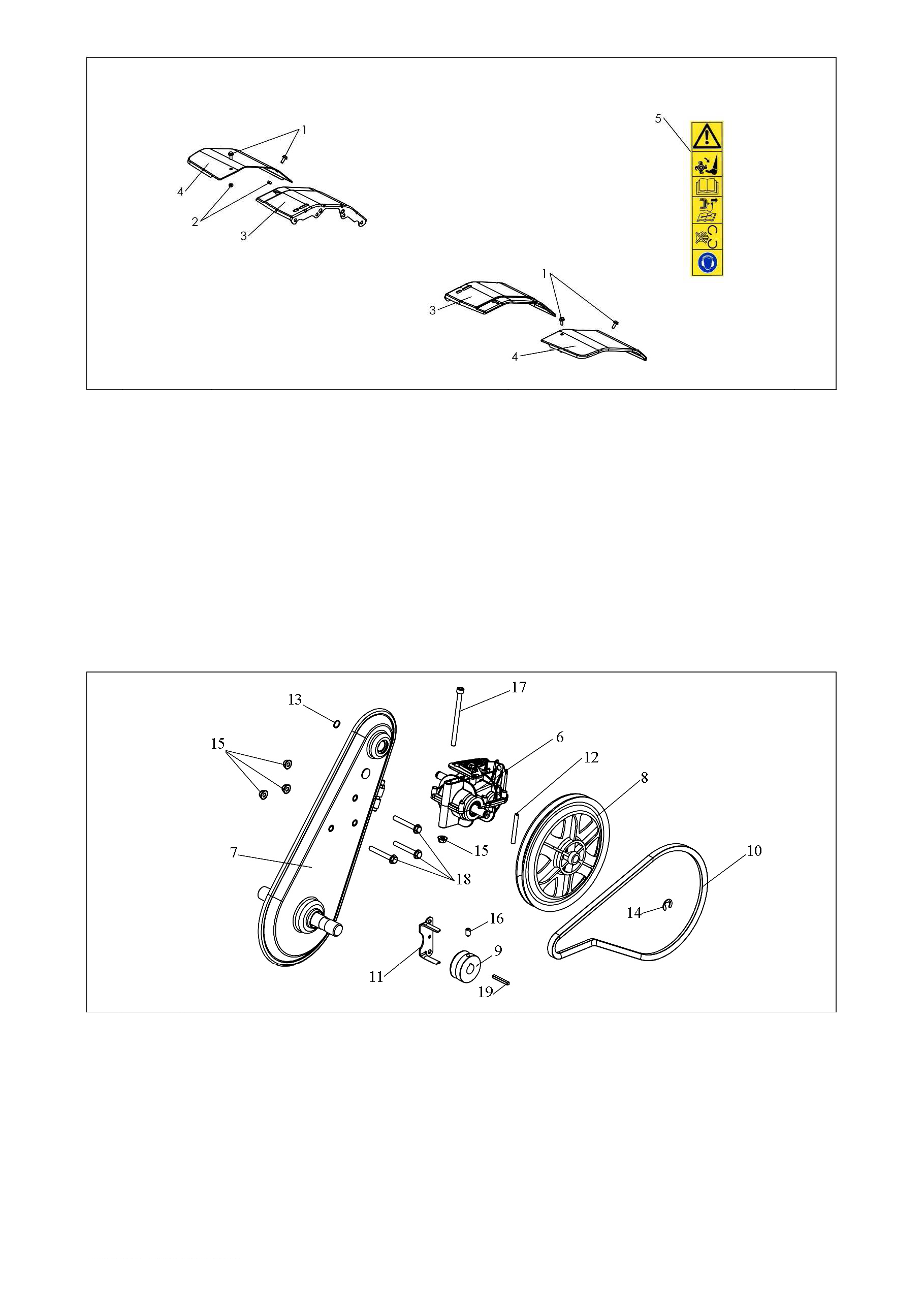

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 0300010609 | VIS EMBASE CRANTEE | Disponible | Voir la pièce |
| 1 | 0300010609 | VIS EMBASE CRANTEE | Disponible | Voir la pièce |
| 2 | 0300210602 | ECROU | Non reliée | |
| 3 | 3002180303 | Tôle protection | Nous contacter | Voir la pièce |
| 3 | 3002180303 | Tôle protection | Nous contacter | Voir la pièce |
| 4 | 0340010179 | Tôle add.bleue | Non reliée | |
| 4 | 0340010179 | Tôle add.bleue | Non reliée | |
| 5 | 0503000094 | AUTOCOLLANT SECURITE | Nous contacter | Voir la pièce |
| 6 | 8300000102 | INVERSEUR | Nous contacter | Voir la pièce |
| 7 | 3001000027 | CARTER A JONC COMPLET | Nous contacter | Voir la pièce |
| 8 | 0341000007 | POULIE | Disponible | Voir la pièce |
| 9 | 0306060005 | POULIE MOTEUR | Nous contacter | Voir la pièce |
| 10 | 0306030002 | COURROIE | Disponible | Voir la pièce |
| 11 | 0304000303 | Guide courroie | Nous contacter | Voir la pièce |
| 12 | 0302010021 | Axe de fixation pouile | Disponible | Voir la pièce |
| 13 | 0301070026 | CIRCLIPS | Disponible | Voir la pièce |
| 14 | 0301070001 | Circlip | Disponible | Voir la pièce |
| 15 | 0300210805 | ECROU | Disponible | Voir la pièce |
| 15 | 0300210805 | ECROU | Disponible | Voir la pièce |
| 16 | 0300040801 | VIS | Disponible | Voir la pièce |
| 17 | 0300020806 | VIS | Nous contacter | Voir la pièce |
| 18 | 0300010842 | VIS | Disponible | Voir la pièce |
| 19 | 0301040001 | CLAVETTE | Nous contacter | Voir la pièce |

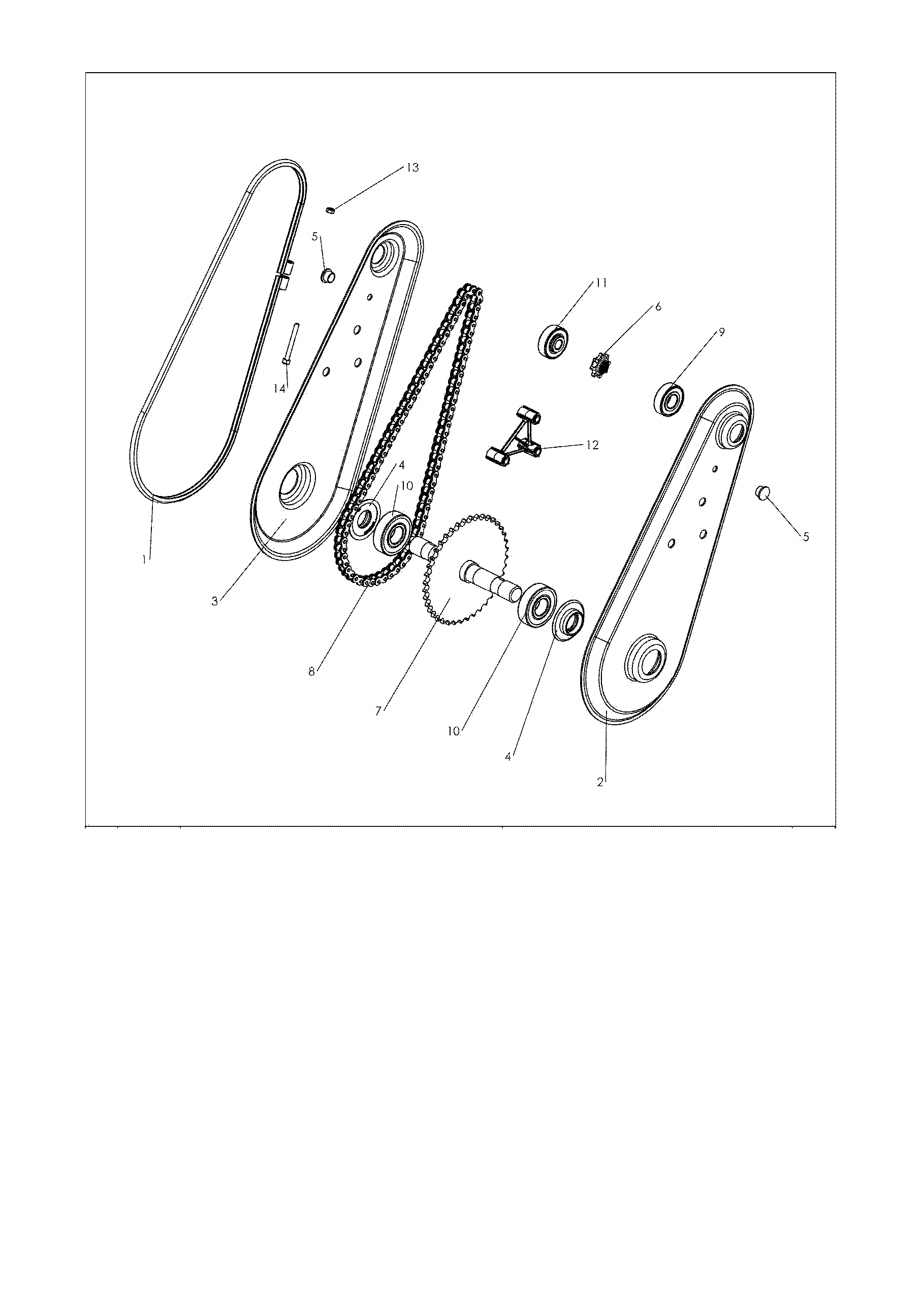

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 3002002301 | JONC | Non reliée | |
| 2 | 3002000313 | DEMI CARTER | Nous contacter | Voir la pièce |
| 3 | 3002000312 | DEMI CARTER | Nous contacter | Voir la pièce |
| 4 | 0341000059 | JOINT DE CARTER | Nous contacter | Voir la pièce |
| 4 | 0341000059 | JOINT DE CARTER | Nous contacter | Voir la pièce |
| 5 | 0341000014 | BOUCHON | Nous contacter | Voir la pièce |
| 5 | 0341000014 | BOUCHON | Nous contacter | Voir la pièce |
| 6 | 0306050016 | PIGNON | Nous contacter | Voir la pièce |
| 7 | 0306050010 | ARBRE DE TRAVAIL | Nous contacter | Voir la pièce |
| 8 | 0306020022 | CHAINE | Nous contacter | Voir la pièce |
| 9 | 0306010024 | ROULEMENT | Nous contacter | Voir la pièce |
| 10 | 0306010020 | ROULEMENT | Nous contacter | Voir la pièce |
| 10 | 0306010020 | ROULEMENT | Nous contacter | Voir la pièce |
| 11 | 0306010016 | ROULEMENT | Disponible | Voir la pièce |
| 12 | 0303000028 | ENTRETOISE | Nous contacter | Voir la pièce |
| 13 | 0300210602 | ECROU | Non reliée | |
| 14 | 0300020607 | VIS | Disponible | Voir la pièce |

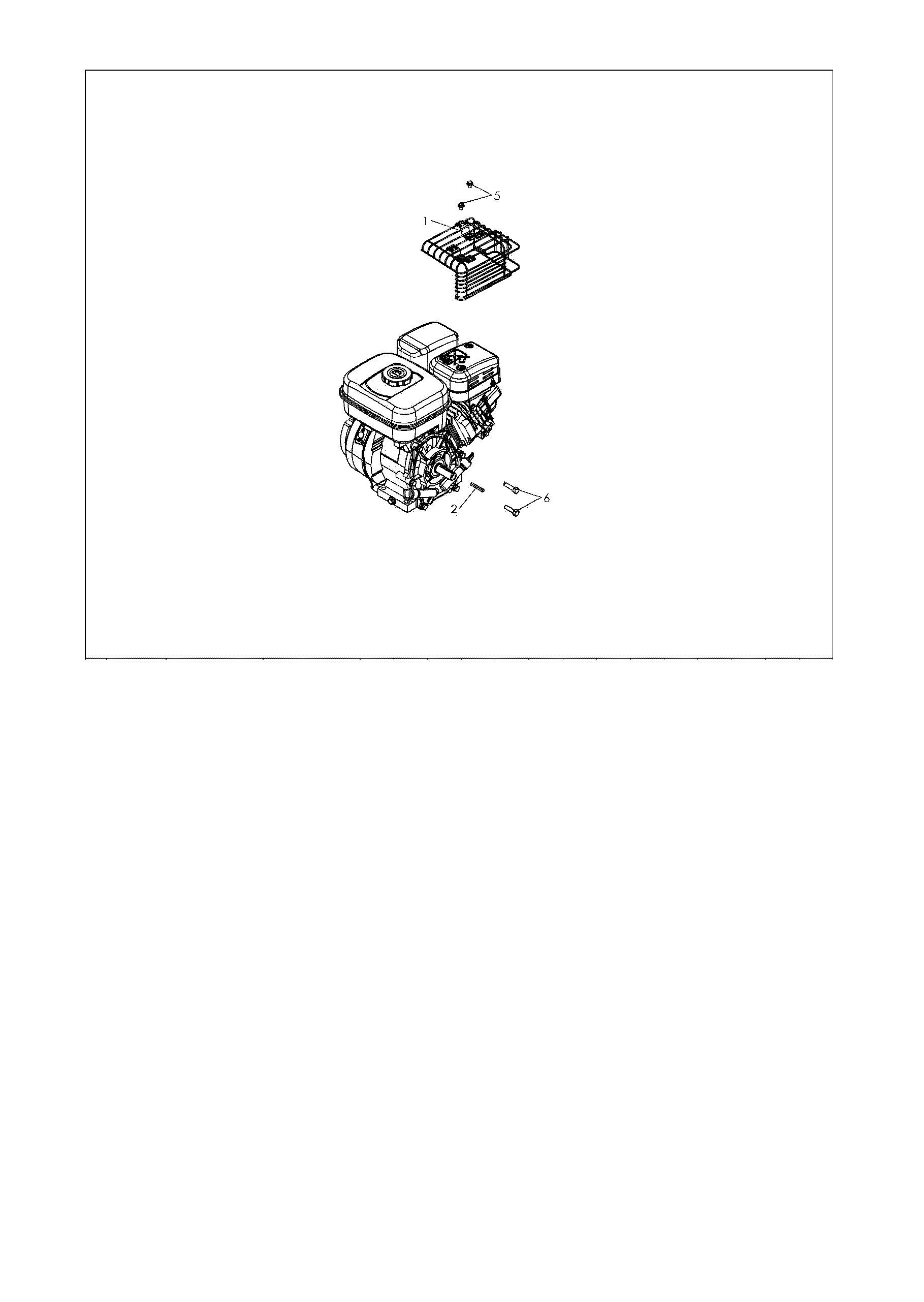

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 0330092003 | GRILLE ECHAPPEMENT | Disponible | Voir la pièce |
| 2 | 0301040001 | CLAVETTE | Nous contacter | Voir la pièce |
| 5 | 0300080501 | VIS | Nous contacter | Voir la pièce |
| 6 | 0300010846 | Vis | Nous contacter | Voir la pièce |

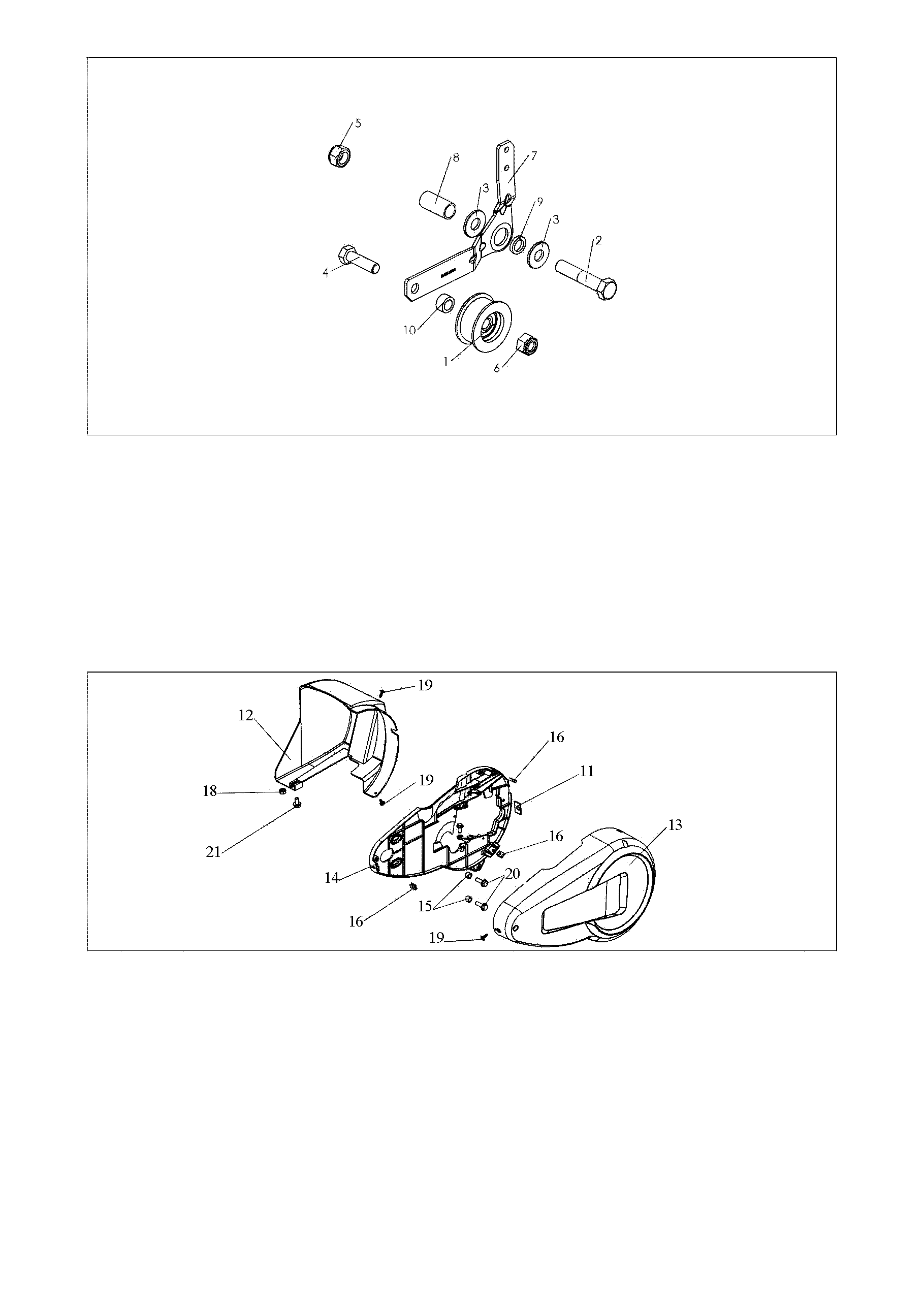

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 0341000003 | GALET EMBRAYAGE | Nous contacter | Voir la pièce |
| 2 | 0300011207 | VIS | Disponible | Voir la pièce |
| 3 | 0300401201 | RONDELLE PLATE | Nous contacter | Voir la pièce |
| 3 | 0300401201 | RONDELLE PLATE | Nous contacter | Voir la pièce |
| 4 | 0300011003 | VIS | Disponible | Voir la pièce |
| 5 | 0300211201 | ECROU FREIN | Nous contacter | Voir la pièce |
| 6 | 0300211001 | ECROU | Disponible | Voir la pièce |
| 7 | 3002000201 | SUPPORT | Disponible | Voir la pièce |
| 8 | 0302020229 | ENTRETOISE | Nous contacter | Voir la pièce |
| 9 | 0302020231 | Entroise | Nous contacter | Voir la pièce |
| 10 | 0302020235 | ENTRETOISE | Nous contacter | Voir la pièce |
| 11 | 3003210010 | Bouchon | Nous contacter | Voir la pièce |
| 12 | 0340010192 | Capot arrière | Non reliée | |
| 13 | 0340010202 | CAPOT COURROIE | Non reliée | |
| 14 | 0340010159 | Cache int. | Disponible | Voir la pièce |
| 15 | 0302020010 | ENTRETOISE | Disponible | Voir la pièce |
| 16 | 0301050001 | CLIPS PRESSE TOLE | Nous contacter | Voir la pièce |
| 16 | 0301050001 | CLIPS PRESSE TOLE | Nous contacter | Voir la pièce |
| 16 | 0301050001 | CLIPS PRESSE TOLE | Nous contacter | Voir la pièce |
| 18 | 0300210802 | ECROU FREIN BORGNE | Nous contacter | Voir la pièce |
| 19 | 0300080405 | VIS TOLE | Nous contacter | Voir la pièce |
| 19 | 0300080405 | VIS TOLE | Nous contacter | Voir la pièce |
| 19 | 0300080405 | VIS TOLE | Nous contacter | Voir la pièce |
| 20 | 0300010815 | VIS | Disponible | Voir la pièce |
| 21 | 0300010609 | VIS EMBASE CRANTEE | Disponible | Voir la pièce |

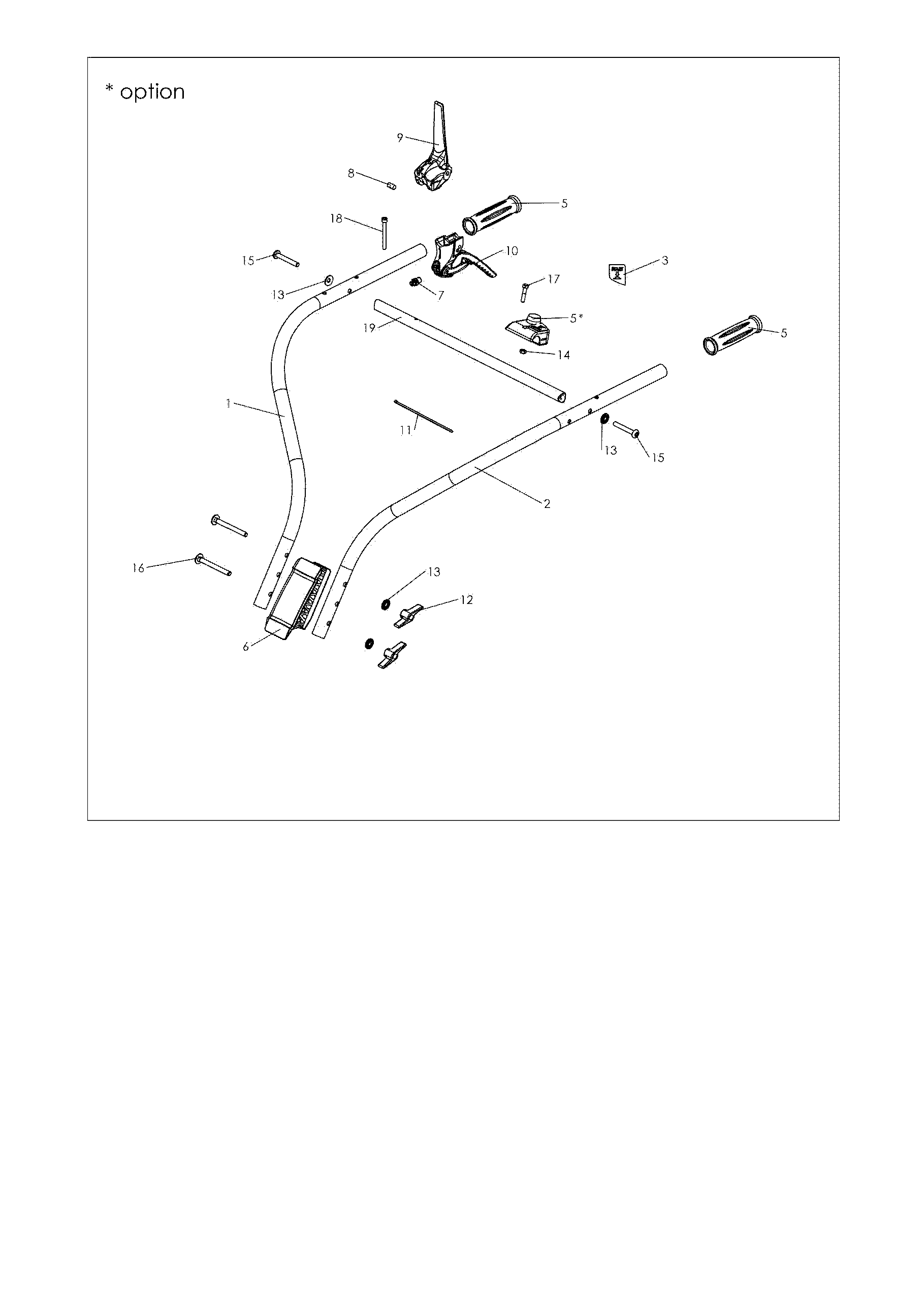

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 3002180501 | Guidon gauche | Nous contacter | Voir la pièce |
| 2 | 3002180502 | Guidon droit | Nous contacter | Voir la pièce |
| 3 | 0503000104 | Etiquette "Démarrage" | Nous contacter | Voir la pièce |
| 5 | 0341000036 | POIGNEE CAOUTCHOUC | Nous contacter | Voir la pièce |
| 5 | 0341000036 | POIGNEE CAOUTCHOUC | Nous contacter | Voir la pièce |
| 5* | 0350070005 | Faisceau | Disponible | Voir la pièce |
| 6 | 0341000188 | Cache potence | Nous contacter | Voir la pièce |
| 7 | 0308020052 | Câble embr. | Nous contacter | Voir la pièce |
| 8 | 0308010019 | CABLE INVERSEUR | Nous contacter | Voir la pièce |
| 9 | 0307010078 | MANETTE FREIN | Nous contacter | Voir la pièce |
| 10 | 0307010030 | LEVIER EMBRAYAGE | Nous contacter | Voir la pièce |
| 11 | 0301060003 | ATTACHE RILSAN | Disponible | Voir la pièce |
| 12 | 0300800004 | POIGNEE DE SERRAGE | Nous contacter | Voir la pièce |
| 13 | 0300430801 | RONDELLE | Nous contacter | Voir la pièce |
| 13 | 0300430801 | RONDELLE | Nous contacter | Voir la pièce |
| 13 | 0300430801 | RONDELLE | Nous contacter | Voir la pièce |
| 14 | 0300210602 | ECROU | Non reliée | |
| 15 | 0300100802 | Vis | Disponible | Voir la pièce |
| 15 | 0300100802 | Vis | Disponible | Voir la pièce |
| 16 | 0300080802 | Vis | Disponible | Voir la pièce |
| 17 | 0300010603 | VIS | Disponible | Voir la pièce |
| 18 | 0300020609 | Vis | Nous contacter | Voir la pièce |
| 19 | 3002180507 | Tube liaison | Nous contacter | Voir la pièce |

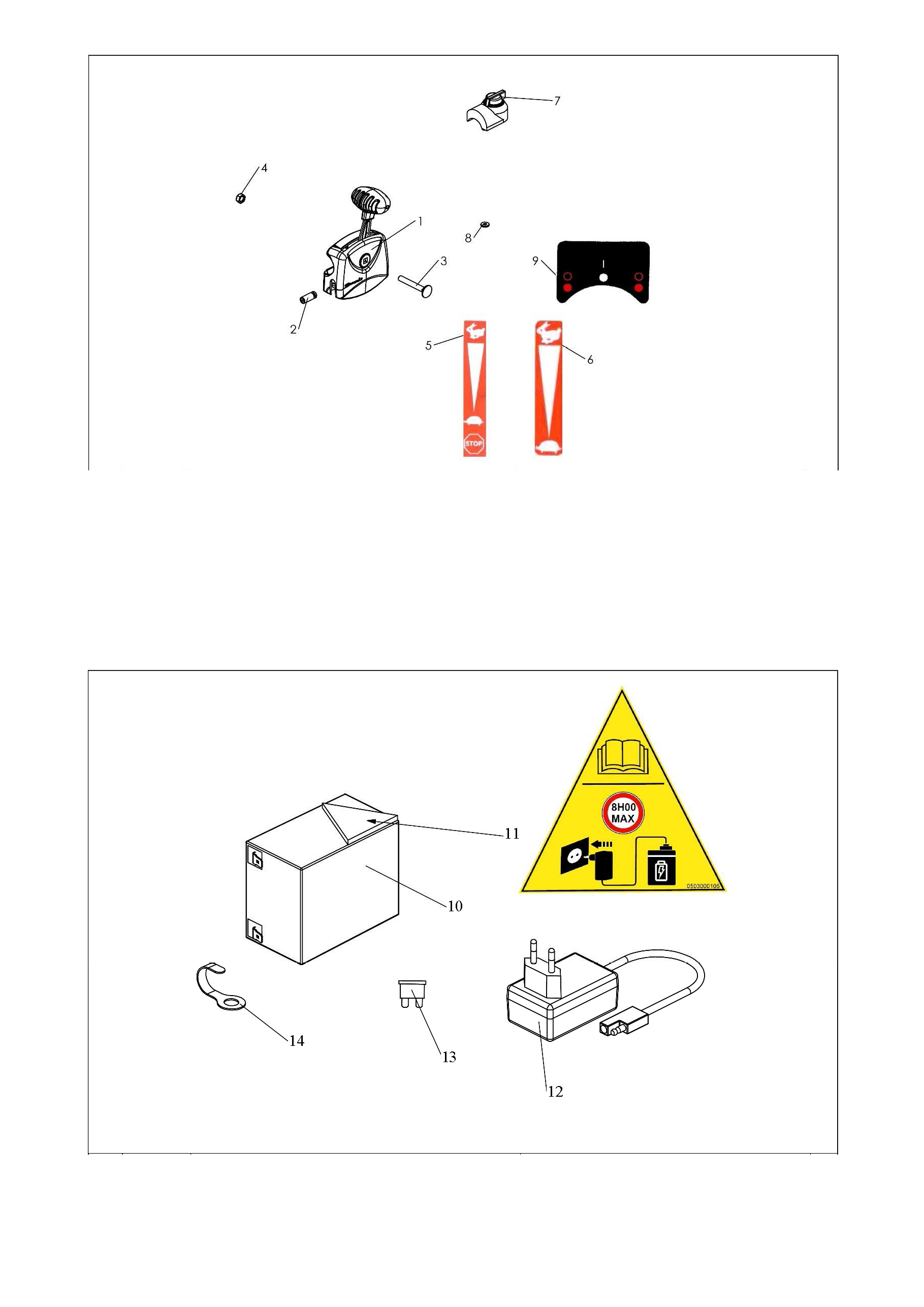

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 0307020023 | MANETTE DE GAZ | Nous contacter | Voir la pièce |
| 2 | 0308040050 | CABLE DE GAZ | Nous contacter | Voir la pièce |
| 3 | 0300080610 | VIS | Disponible | Voir la pièce |
| 4 | 0300210602 | ECROU | Non reliée | |
| 5 | 0503000045 | AUTOCOLLANT GAZ ARRET MOTEUR | Disponible | Voir la pièce |
| 6 | 0503000043 | ETIQUETTE DE GAZ | Disponible | Voir la pièce |
| 7 | 0330062001 | INTERUPTEUR | Nous contacter | Voir la pièce |
| 8 | 0300400301 | RONDELLE | Disponible | Voir la pièce |
| 9 | 0503000031 | AUTOCOLLANT MARCHE-ARRET | Disponible | Voir la pièce |
| 10 | 8300000001 | Batterie | Disponible | Voir la pièce |
| 11 | 0503000105 | Etiquette "Consigne charge" | Nous contacter | Voir la pièce |
| 12 | 0350060004 | Chargeur | Disponible | Voir la pièce |
| 13 | 0350020003 | Fusible | Disponible | Voir la pièce |
| 14 | 0304000208 | Accroche gaine | Disponible | Voir la pièce |

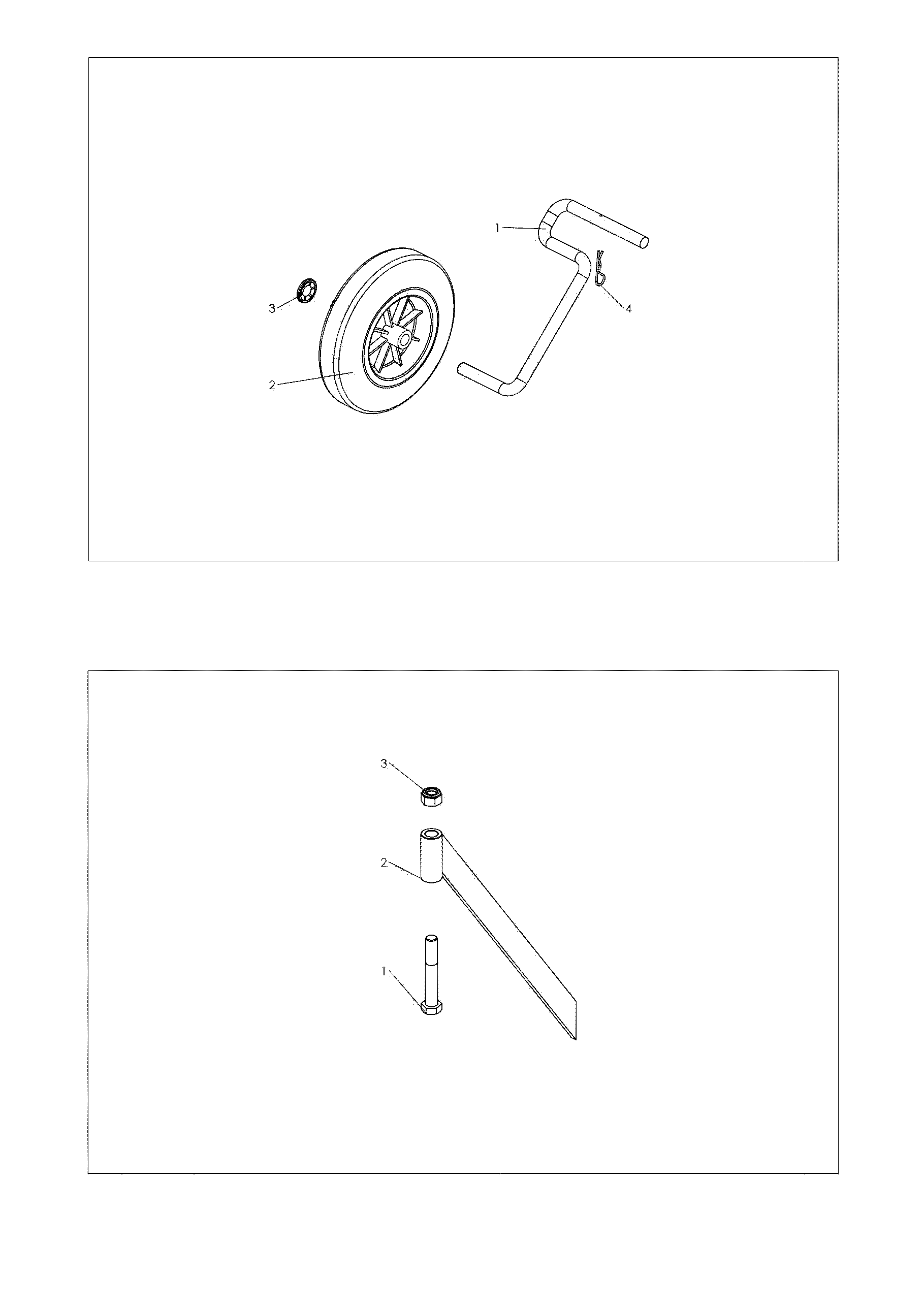

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 3002000107 | Support de roue | Nous contacter | Voir la pièce |
| 1 | 3002000107 | Support de roue | Nous contacter | Voir la pièce |
| 2 | 0309000030 | Roue | Disponible | Voir la pièce |
| 2 | 0309000030 | Roue | Disponible | Voir la pièce |
| 3 | 0300461401 | Rondelle | Nous contacter | Voir la pièce |
| 3 | 0300461401 | Rondelle | Nous contacter | Voir la pièce |
| 4 | 0301030001 | GOUPILLE BETA | Disponible | Voir la pièce |

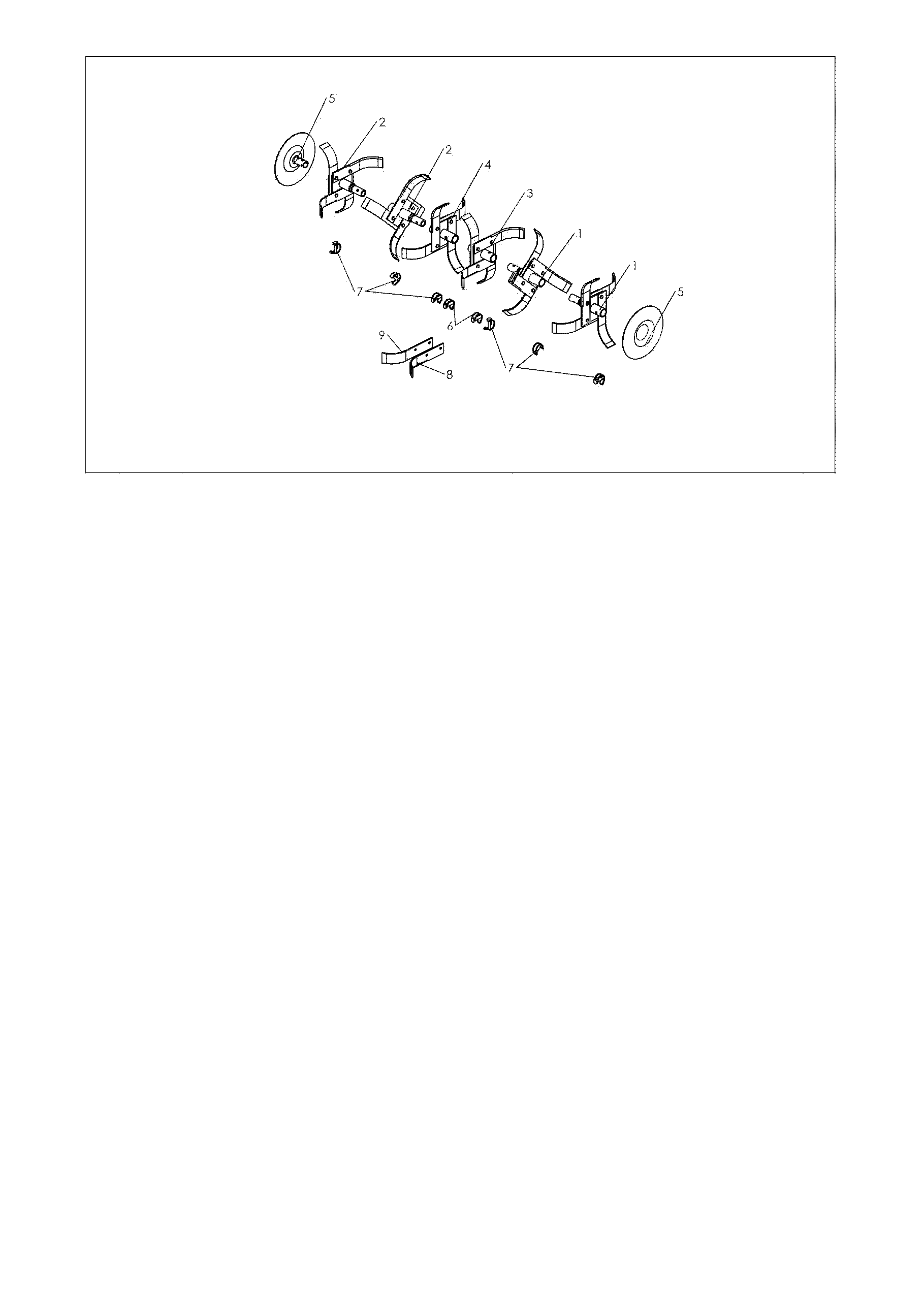

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 0320010016 | FRAISE ADD G | Nous contacter | Voir la pièce |
| 1 | 0320010016 | FRAISE ADD G | Nous contacter | Voir la pièce |
| 2 | 0320010015 | FRAISE ADD DTE | Nous contacter | Voir la pièce |
| 2 | 0320010015 | FRAISE ADD DTE | Nous contacter | Voir la pièce |
| 3 | 0320010014 | FRAISE DEPART SIMPLE G | Nous contacter | Voir la pièce |
| 4 | 0320010013 | FRAISE DEPART SIMPLE DTE | Nous contacter | Voir la pièce |
| 5 | 0320010001 | DISQUE PROTEGE PLANTE | Nous contacter | Voir la pièce |
| 5 | 0320010001 | DISQUE PROTEGE PLANTE | Nous contacter | Voir la pièce |
| 6 | 0301010014 | GOUPILLE CLIPS | Nous contacter | Voir la pièce |
| 7 | 0301010013 | GOUPILLE CLIPS | Nous contacter | Voir la pièce |
| 7 | 0301010013 | GOUPILLE CLIPS | Nous contacter | Voir la pièce |
| 8 | 0001000021 | COUTEAU GAUCHE | Nous contacter | Voir la pièce |
| 9 | 0001000020 | COUTEAU DROIT | Nous contacter | Voir la pièce |
