Vue Éclatée ST 1750
Retrouvez les pièces détachées, références et repères disponibles pour ST 1750.

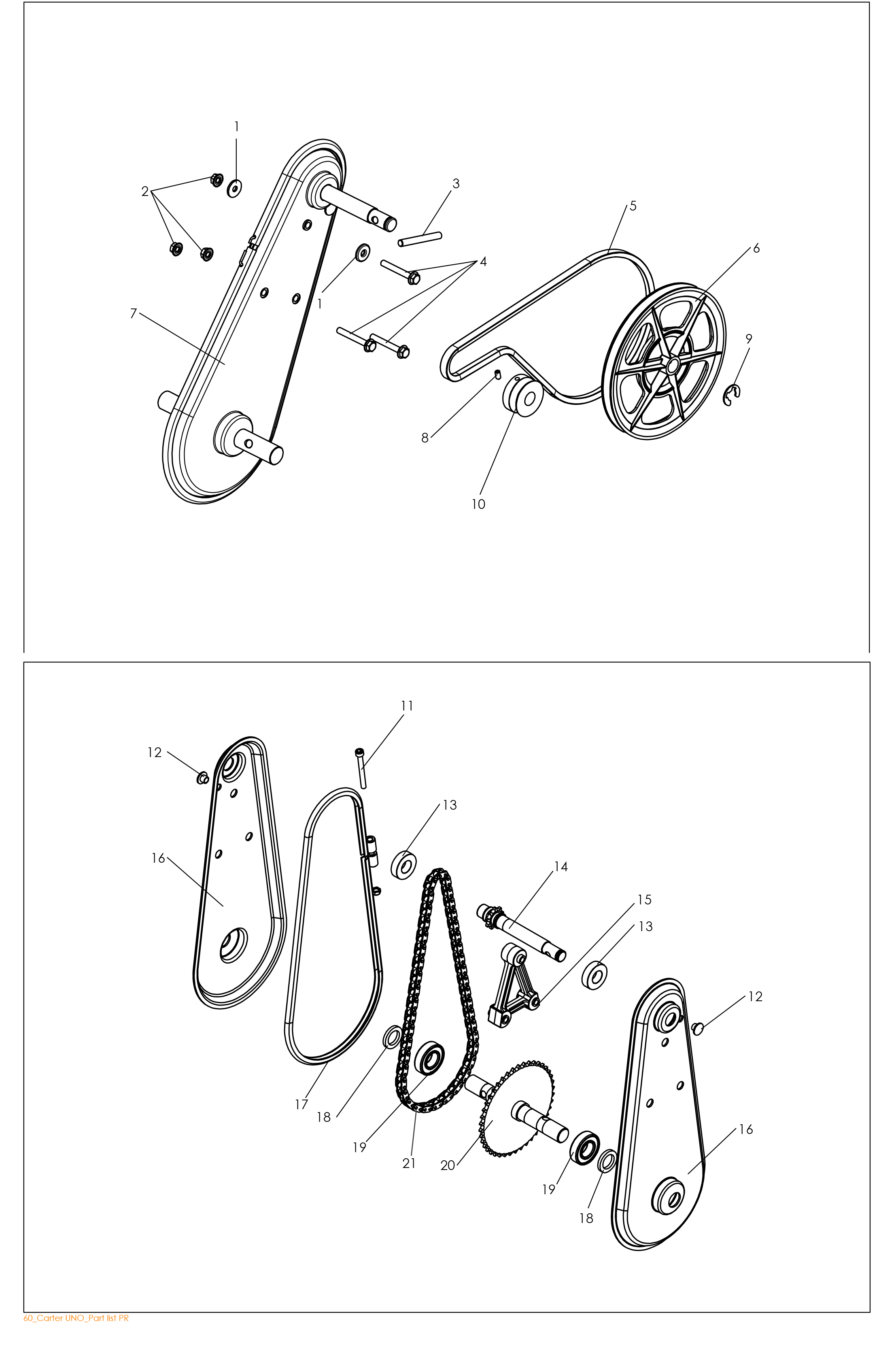

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 0300410602 | RONDELLE | Disponible | Voir la pièce |
| 1 | 0300410602 | RONDELLE | Disponible | Voir la pièce |
| 2 | 0300260601 | ECROU A EMBASE CRANTE | Disponible | Voir la pièce |
| 3 | 0302010021 | Axe de fixation pouile | Disponible | Voir la pièce |
| 4 | 0300010619 | VIS | Disponible | Voir la pièce |
| 5 | 0306030100 | Courroie | Non reliée | |
| 6 | 0340060086 | Poulie | Non reliée | |
| 7 | 6001000004 | Carter | Disponible | Voir la pièce |
| 8 | 0300040501 | Vis | Disponible | Voir la pièce |
| 9 | 0301070026 | CIRCLIPS | Disponible | Voir la pièce |
| 10 | 0306060067 | Poulie (moteur) | Non reliée | |
| 11 | 0300020607 | VIS | Disponible | Voir la pièce |
| 12 | 0341000124 | Bouchon | Nous contacter | Voir la pièce |
| 12 | 0341000124 | Bouchon | Nous contacter | Voir la pièce |
| 13 | 0306010006 | ROULEMENT | Disponible | Voir la pièce |
| 13 | 0306010006 | ROULEMENT | Disponible | Voir la pièce |
| 14 | 0302010230 | Arbre (pignon) | Non reliée | |
| 15 | 0341000002 | ENTRETOISE PLASTIQUE | Nous contacter | Voir la pièce |
| 16 | 6002000205 | Carter | Disponible | Voir la pièce |
| 16 | 6002000205 | Carter | Disponible | Voir la pièce |
| 17 | 6002015705 | JONC BLEU | Disponible | Voir la pièce |
| 18 | 0341000030 | JOINT FEUTRE | Disponible | Voir la pièce |
| 18 | 0341000030 | JOINT FEUTRE | Disponible | Voir la pièce |
| 19 | 0306010007 | ROULEMENT | Disponible | Voir la pièce |
| 19 | 0306010007 | ROULEMENT | Disponible | Voir la pièce |
| 20 | 0306050009 | ARBRE DE TRAVAIL | Disponible | Voir la pièce |
| 21 | 0306020010 | CHAINE | Disponible | Voir la pièce |

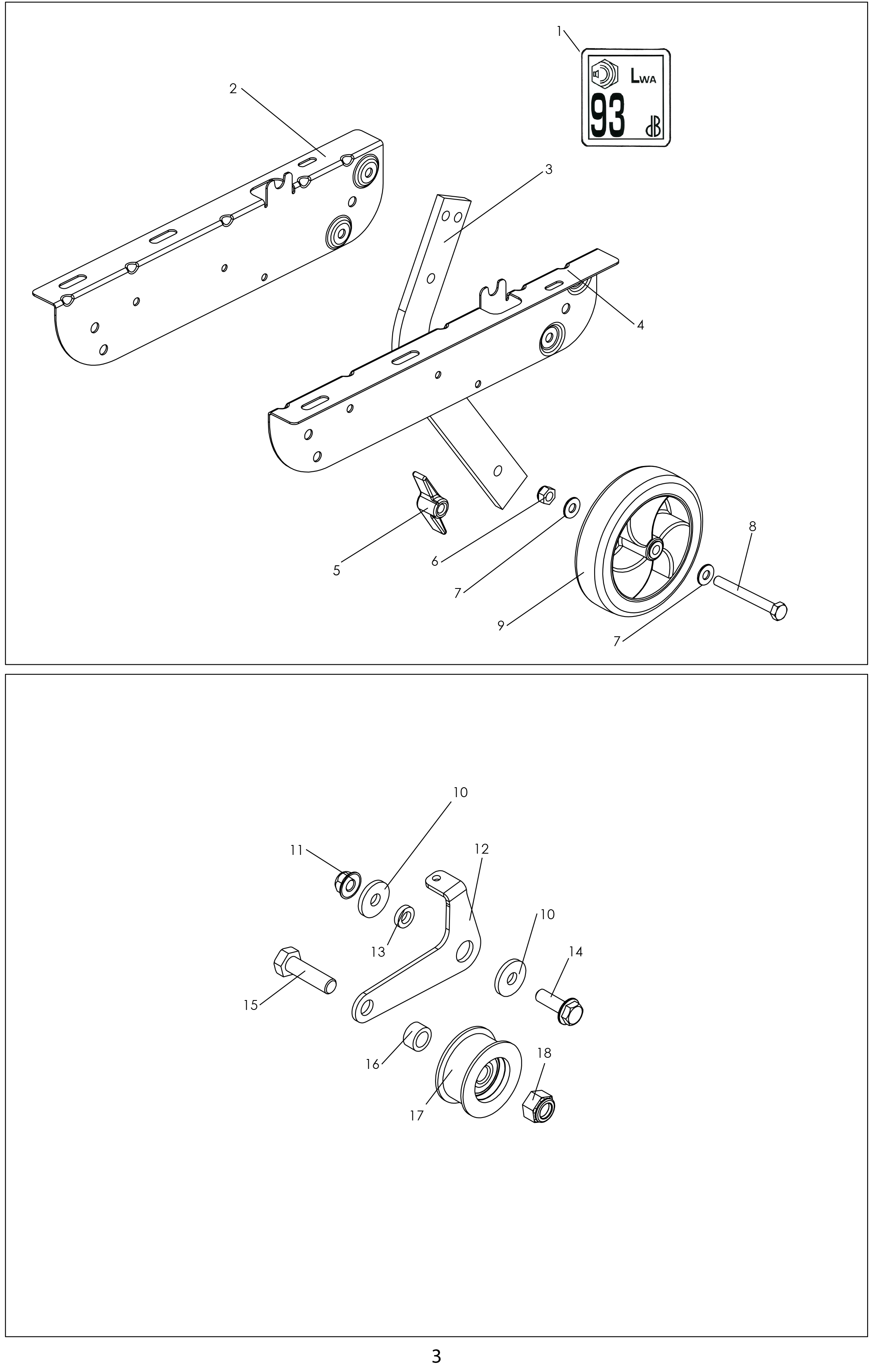

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 0503000062 | Autocollant | Disponible | Voir la pièce |
| 2 | 6002000203 | Chassis | Nous contacter | Voir la pièce |
| 3 | 6002000305 | Support de roue | Disponible | Voir la pièce |
| 4 | 6002000204 | Chassis | Nous contacter | Voir la pièce |
| 5 | 0300800004 | POIGNEE DE SERRAGE | Nous contacter | Voir la pièce |
| 6 | 0300210802 | ECROU FREIN BORGNE | Nous contacter | Voir la pièce |
| 7 | 0300400802 | RONDELLE PLATE | Nous contacter | Voir la pièce |
| 7 | 0300400802 | RONDELLE PLATE | Nous contacter | Voir la pièce |
| 8 | 0300010813 | VIS | Disponible | Voir la pièce |
| 9 | 0309000020 | Roue | Nous contacter | Voir la pièce |
| 10 | 0300410802 | Rondelle | Disponible | Voir la pièce |
| 10 | 0300410802 | Rondelle | Disponible | Voir la pièce |
| 11 | 0300210805 | ECROU | Disponible | Voir la pièce |
| 12 | 3402000204 | Support (tendeur de courroie) | Nous contacter | Voir la pièce |
| 13 | 0302020104 | Rondelle | Disponible | Voir la pièce |
| 14 | 03000108038 | Vis | Non reliée | |
| 15 | 0300011003 | VIS | Disponible | Voir la pièce |
| 16 | 0302020235 | ENTRETOISE | Nous contacter | Voir la pièce |
| 17 | 0341000003 | GALET EMBRAYAGE | Nous contacter | Voir la pièce |
| 18 | 0300211001 | ECROU | Disponible | Voir la pièce |

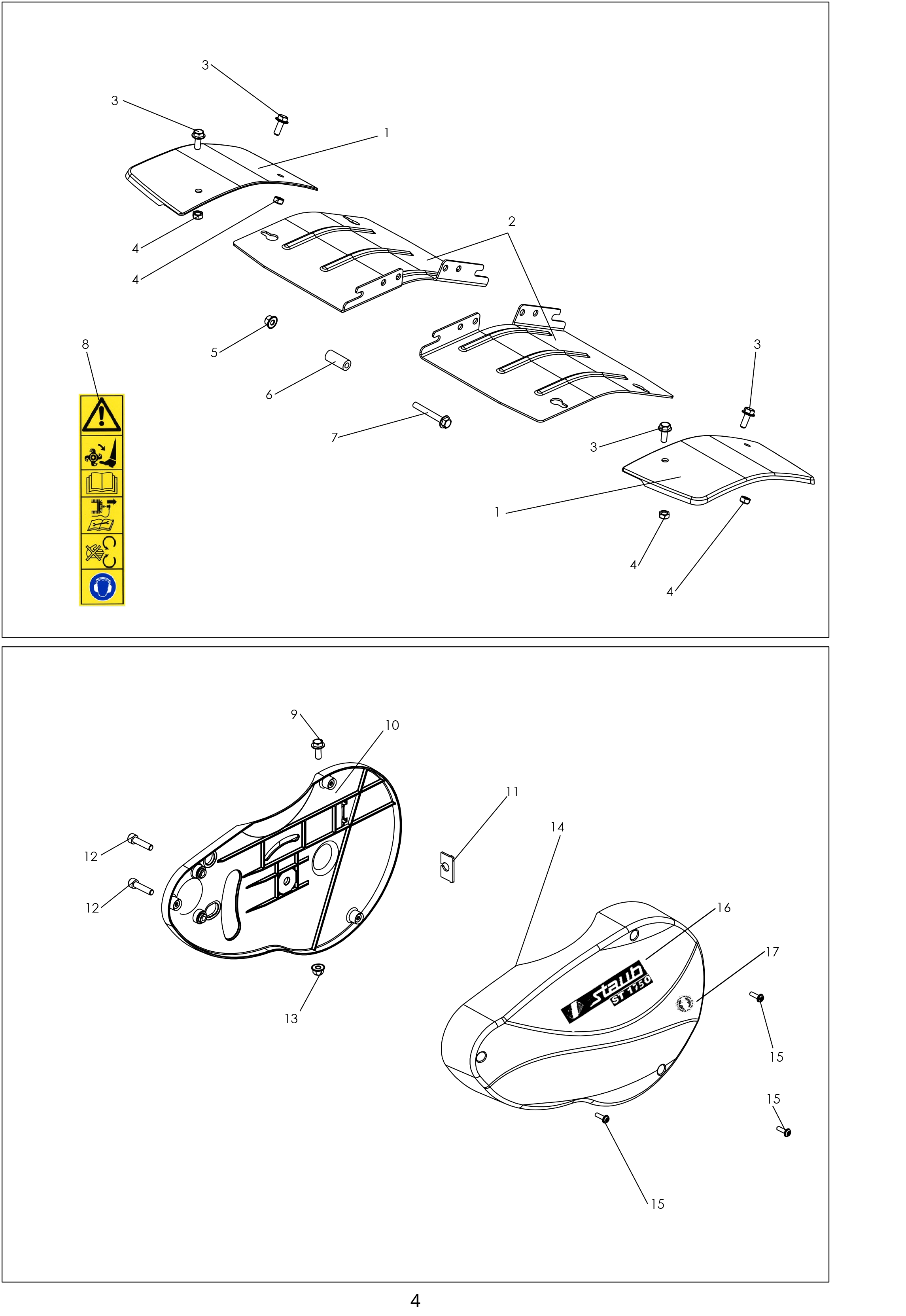

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 0340060054 | Etiquette | Non reliée | |
| 1 | 0340060054 | Etiquette | Non reliée | |
| 2 | 6002075701 | Etiquette | Nous contacter | Voir la pièce |
| 3 | 0300010609 | VIS EMBASE CRANTEE | Disponible | Voir la pièce |
| 3 | 0300010609 | VIS EMBASE CRANTEE | Disponible | Voir la pièce |
| 3 | 0300010609 | VIS EMBASE CRANTEE | Disponible | Voir la pièce |
| 3 | 0300010609 | VIS EMBASE CRANTEE | Disponible | Voir la pièce |
| 4 | 0300210602 | ECROU | Non reliée | |
| 4 | 0300210602 | ECROU | Non reliée | |
| 4 | 0300210602 | ECROU | Non reliée | |
| 4 | 0300210602 | ECROU | Non reliée | |
| 5 | 0300210604 | ECROU | Nous contacter | Voir la pièce |
| 6 | 0302020102 | ENTRETOISE | Nous contacter | Voir la pièce |
| 7 | 0300010619 | VIS | Disponible | Voir la pièce |
| 8 | 0503000094 | AUTOCOLLANT SECURITE | Nous contacter | Voir la pièce |
| 9 | 0300010609 | VIS EMBASE CRANTEE | Disponible | Voir la pièce |
| 10 | 0340060088 | Couvercle | Non reliée | |
| 11 | 3003210010 | Bouchon | Nous contacter | Voir la pièce |
| 12 | 030020615 | Vis | Non reliée | |
| 12 | 030020615 | Vis | Non reliée | |
| 13 | 0300210604 | ECROU | Nous contacter | Voir la pièce |
| 14 | 0340060094 | Protection | Non reliée | |
| 15 | 0300090408 | Vis | Non reliée | |
| 15 | 0300090408 | Vis | Non reliée | |
| 15 | 0300090408 | Vis | Non reliée | |
| 16 | 0503130067 | Autocollant | Non reliée | |
| 17 | 0503000095 | LOGO France | Non reliée |

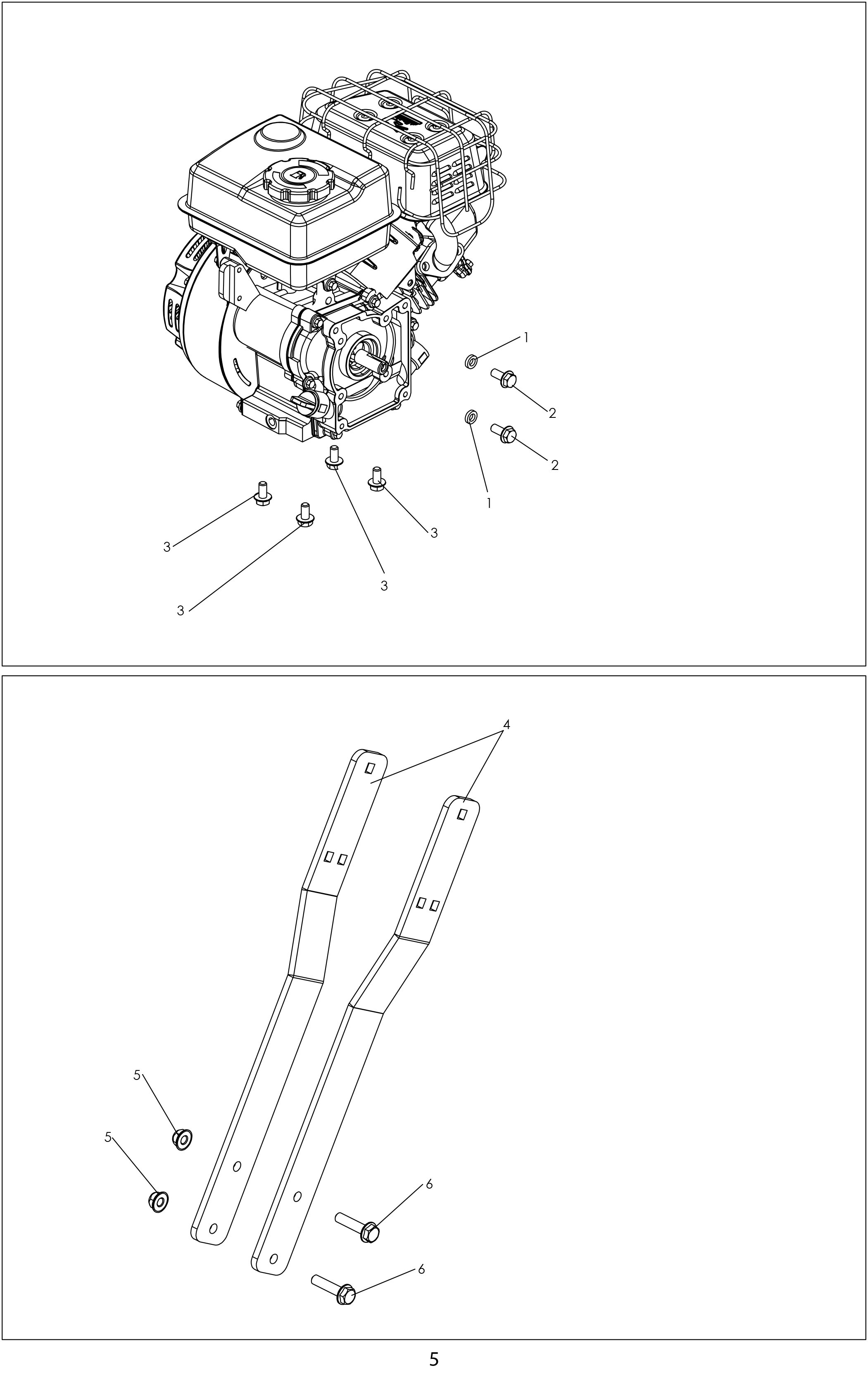

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 0302020104 | Rondelle | Disponible | Voir la pièce |
| 1 | 0302020104 | Rondelle | Disponible | Voir la pièce |
| 2 | 0300010816 | VIS | Non reliée | |
| 2 | 0300010816 | VIS | Non reliée | |
| 3 | 0300010815 | VIS | Disponible | Voir la pièce |
| 3 | 0300010815 | VIS | Disponible | Voir la pièce |
| 3 | 0300010815 | VIS | Disponible | Voir la pièce |
| 3 | 0300010815 | VIS | Disponible | Voir la pièce |
| 4 | 6002000601 | Support | Nous contacter | Voir la pièce |
| 5 | 0300210805 | ECROU | Disponible | Voir la pièce |
| 5 | 0300210805 | ECROU | Disponible | Voir la pièce |
| 6 | 0300010834 | VIS | Disponible | Voir la pièce |
| 6 | 0300010834 | VIS | Disponible | Voir la pièce |

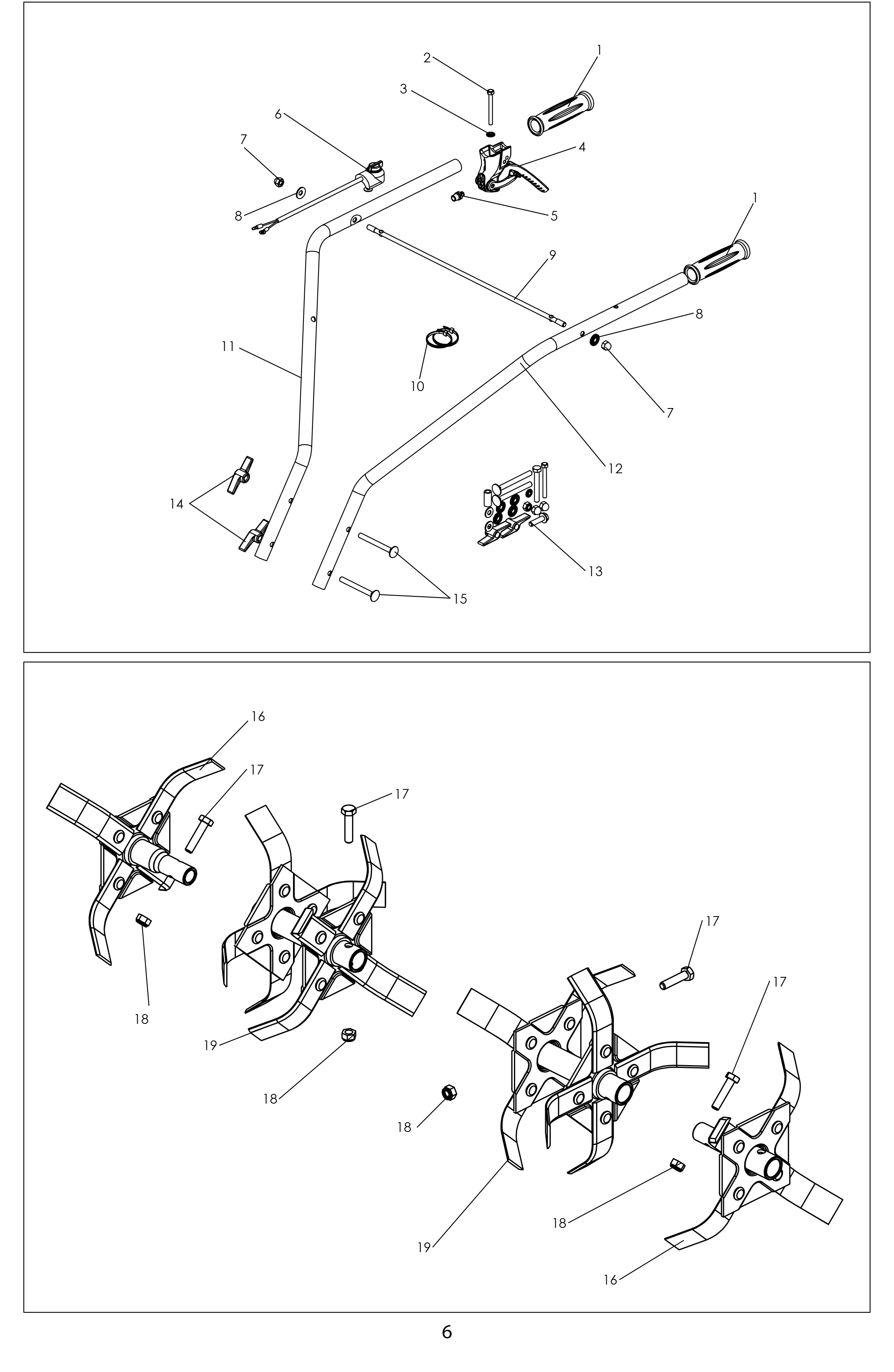

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 0341000133 | Poignee | Nous contacter | Voir la pièce |
| 1 | 0341000133 | Poignee | Nous contacter | Voir la pièce |
| 2 | 0300010606 | VIS | Disponible | Voir la pièce |
| 3 | 0300430601 | RONDELLE | Disponible | Voir la pièce |
| 4 | 0307010030 | LEVIER EMBRAYAGE | Nous contacter | Voir la pièce |
| 5 | 0308020051 | Cable | Disponible | Voir la pièce |
| 6 | 0330062001 | INTERUPTEUR | Nous contacter | Voir la pièce |
| 7 | 0300210803 | Ecrou | Disponible | Voir la pièce |
| 7 | 0300210803 | Ecrou | Disponible | Voir la pièce |
| 7 | 0300210803 | Ecrou | Disponible | Voir la pièce |
| 8 | 0300430801 | RONDELLE | Nous contacter | Voir la pièce |
| 8 | 0300430801 | RONDELLE | Nous contacter | Voir la pièce |
| 9 | 0302010094 | Renforcement | Non reliée | |
| 10 | 0301060003 | ATTACHE RILSAN | Disponible | Voir la pièce |
| 11 | 6002040303 | Guidon | Nous contacter | Voir la pièce |
| 12 | 6002040304 | Guidon | Nous contacter | Voir la pièce |
| 13 | 0300000029 | Kit vis | Non reliée | |
| 14 | 0300800004 | POIGNEE DE SERRAGE | Nous contacter | Voir la pièce |
| 15 | 0300080802 | Vis | Disponible | Voir la pièce |
| 16 | 0320010017 | ETOILE DEPART | Nous contacter | Voir la pièce |
| 16 | 0320010017 | ETOILE DEPART | Nous contacter | Voir la pièce |
| 17 | 0300010844 | Vis | Disponible | Voir la pièce |
| 17 | 0300010844 | Vis | Disponible | Voir la pièce |
| 17 | 0300010844 | Vis | Disponible | Voir la pièce |
| 18 | 0300210802 | ECROU FREIN BORGNE | Nous contacter | Voir la pièce |
| 18 | 0300210802 | ECROU FREIN BORGNE | Nous contacter | Voir la pièce |
| 18 | 0300210802 | ECROU FREIN BORGNE | Nous contacter | Voir la pièce |
| 18 | 0300210802 | ECROU FREIN BORGNE | Nous contacter | Voir la pièce |
| 19 | 0320010036 | ETOILE DOUBLE | Non reliée | |
| 19 | 0320010036 | ETOILE DOUBLE | Non reliée |
Image indisponible pour cette vue éclatée.
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité |
|---|
