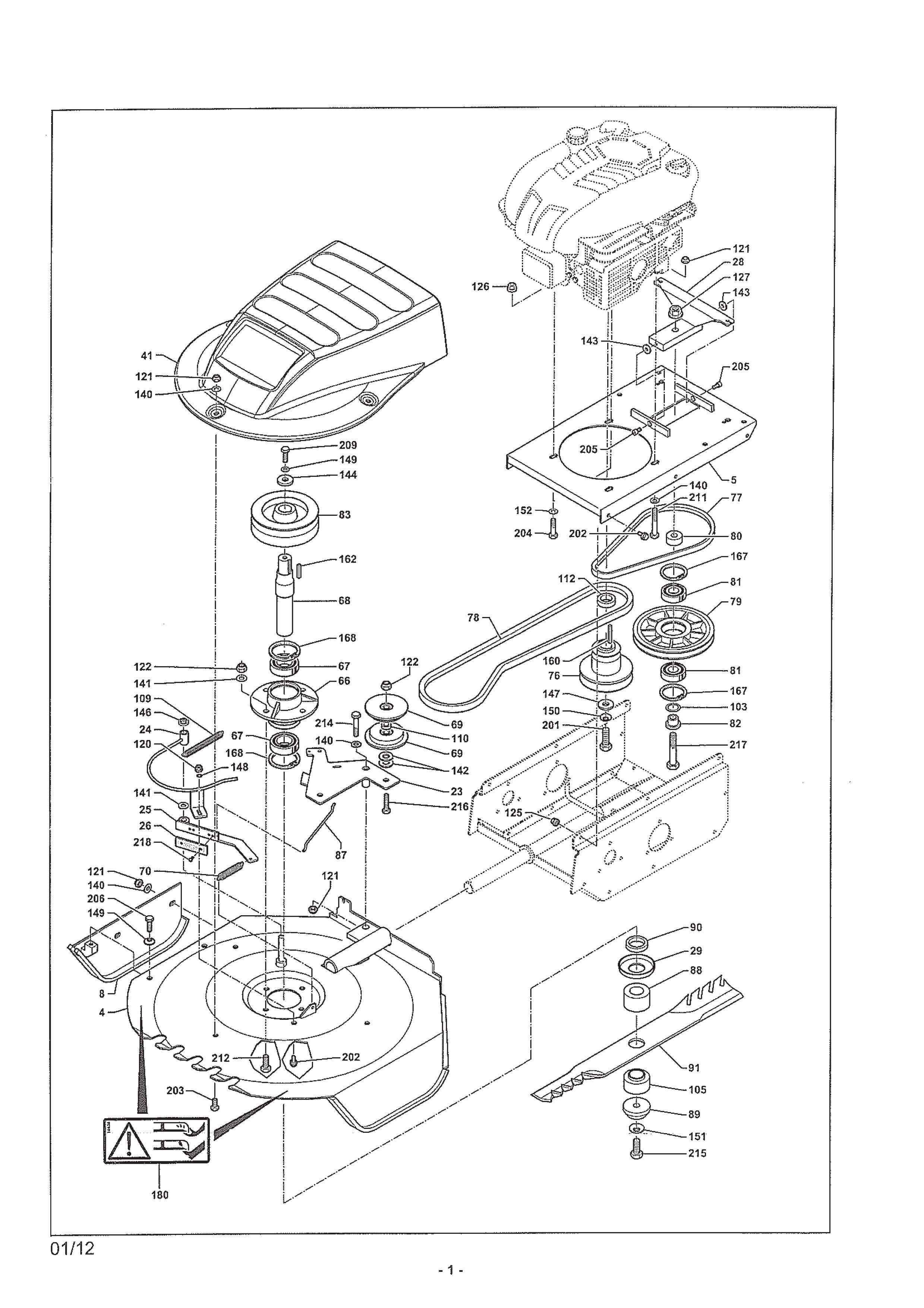

Vue Éclatée SDP452 BS6
Retrouvez les pièces détachées, références et repères disponibles pour SDP452 BS6.
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 4 | 17004104 | Carter de lame | Nous contacter | Voir la pièce |
| 5 | 17001107 | Carter supérieur caisson | Nous contacter | Voir la pièce |
| 8 | 17004143 | Carter droit coupelle | Nous contacter | Voir la pièce |
| 23 | 17004135 | Levier embrayage coupelle | Disponible | Voir la pièce |
| 24 | 17004125 | Guide courroie coupelle | Disponible | Voir la pièce |
| 25 | 17004145 | Levier frein de lame | Nous contacter | Voir la pièce |
| 26 | 16060035 | Garniture de frein deb52 | Disponible | Voir la pièce |
| 28 | 17001175 | Balancier | Nous contacter | Voir la pièce |
| 29 | 16060016 | Rondelle prot. arbre coupelle | Disponible | Voir la pièce |
| 41 | 15815 | Capot arrière bleu sdp452 | Nous contacter | Voir la pièce |
| 66 | 14956A | Palier coupelle | Disponible | Voir la pièce |
| 67 | 12521 | Roulement | Nous contacter | Voir la pièce |
| 67 | 12521 | Roulement | Nous contacter | Voir la pièce |
| 68 | 15449 | Arbre coupelle | Disponible | Voir la pièce |
| 69 | 12097 | Galet embrayage | Disponible | Voir la pièce |
| 69 | 12097 | Galet embrayage | Disponible | Voir la pièce |
| 70 | 13052 | Ressort frein de lame | Disponible | Voir la pièce |
| 76 | 15362 | Poulie moteur | Nous contacter | Voir la pièce |
| 77 | 13571 | Courroie d | Disponible | Voir la pièce |
| 78 | 13572 | Courroie de lame | Disponible | Voir la pièce |
| 79 | 15226 | Poulie oscillante | Disponible | Voir la pièce |
| 80 | 16045 | Entretoise | Nous contacter | Voir la pièce |
| 81 | 12503 | Roulement | Non reliée | |
| 81 | 12503 | Roulement | Non reliée | |
| 82 | 15092 | Axe poulie oscillante | Disponible | Voir la pièce |
| 83 | 15315 | Poulie coupelle | Disponible | Voir la pièce |
| 87 | 36110A | Tige liaison levier | Disponible | Voir la pièce |
| 88 | 16046 | Entretoise lame | Nous contacter | Voir la pièce |
| 89 | 16048 | Rondelle de serrage | Disponible | Voir la pièce |
| 90 | 14922 | Rondelle de lame | Disponible | Voir la pièce |
| 91 | 13988 | Lame deb 52b | Nous contacter | Voir la pièce |
| 103 | 11557 | Rondelle feutre | Nous contacter | Voir la pièce |
| 105 | 16047 | Entretoise lame épaulée | Disponible | Voir la pièce |
| 109 | 13051 | Ressort de rappel | Disponible | Voir la pièce |
| 110 | 16050 | Entretoise galet embrayage | Nous contacter | Voir la pièce |
| 112 | 16051 | Entretoise moteur gcv | Nous contacter | Voir la pièce |
| 120 | 11482 | Ecrou | Nous contacter | Voir la pièce |
| 121 | 11484 | Ecrou | Nous contacter | Voir la pièce |
| 121 | 11484 | Ecrou | Nous contacter | Voir la pièce |
| 121 | 11484 | Ecrou | Nous contacter | Voir la pièce |
| 121 | 11484 | Ecrou | Nous contacter | Voir la pièce |
| 122 | 11485 | Ecrou | Disponible | Voir la pièce |
| 122 | 11485 | Ecrou | Disponible | Voir la pièce |
| 126 | 11519 | Ecrou | Disponible | Voir la pièce |
| 127 | 11521 | Ecrou | Nous contacter | Voir la pièce |
| 140 | 11616 | Rondelle | Nous contacter | Voir la pièce |
| 140 | 11616 | Rondelle | Nous contacter | Voir la pièce |
| 140 | 11616 | Rondelle | Nous contacter | Voir la pièce |
| 140 | 11616 | Rondelle | Nous contacter | Voir la pièce |
| 141 | 11621 | Rondelle plate | Nous contacter | Voir la pièce |
| 141 | 11621 | Rondelle plate | Nous contacter | Voir la pièce |
| 142 | 11631 | Rondelle | Nous contacter | Voir la pièce |
| 143 | 11647 | Rondelle | Nous contacter | Voir la pièce |
| 143 | 11647 | Rondelle | Nous contacter | Voir la pièce |
| 144 | 11623 | Rondelle | Nous contacter | Voir la pièce |
| 146 | 11818 | Rondelle | Nous contacter | Voir la pièce |
| 147 | 11622 | Rondelle | Nous contacter | Voir la pièce |
| 149 | 11699 | Rondelle contact | Nous contacter | Voir la pièce |
| 149 | 11699 | Rondelle contact | Nous contacter | Voir la pièce |
| 150 | 11701 | Rondelle élastique | Nous contacter | Voir la pièce |
| 151 | 11693 | Rondelle contact. | Nous contacter | Voir la pièce |
| 152 | 11619 | Rondelle speciale | Nous contacter | Voir la pièce |
| 160 | 12979 | Clavette arbre diam 19,5 | Non reliée | |
| 162 | 12972 | Clavette | Disponible | Voir la pièce |
| 167 | 12827 | Circlips int. | Non reliée | |
| 167 | 12827 | Circlips int. | Non reliée | |
| 168 | 12824 | Circlips intérieur | Nous contacter | Voir la pièce |
| 168 | 12824 | Circlips intérieur | Nous contacter | Voir la pièce |
| 180 | 14636 | Autocollant danger lame | Nous contacter | Voir la pièce |
| 201 | 11120 | Vis | Nous contacter | Voir la pièce |
| 202 | 11250 | Vis | Disponible | Voir la pièce |
| 202 | 11250 | Vis | Disponible | Voir la pièce |
| 203 | 11260 | Vis | Disponible | Voir la pièce |
| 204 | 10773 | Vis m8x35 | Nous contacter | Voir la pièce |
| 204 | 11265 | Vis | Disponible | Voir la pièce |
| 205 | 11055 | Vis chc | Disponible | Voir la pièce |
| 205 | 11055 | Vis chc | Disponible | Voir la pièce |
| 206 | 10767 | Vis | Nous contacter | Voir la pièce |
| 209 | 11105 | Vis h | Disponible | Voir la pièce |
| 211 | 10781 | Vis h | Nous contacter | Voir la pièce |
| 212 | 10806 | Vis | Disponible | Voir la pièce |
| 214 | 10800 | Vis | Disponible | Voir la pièce |
| 215 | 10848 | Vis h | Nous contacter | Voir la pièce |
| 216 | 10812 | Vis h | Nous contacter | Voir la pièce |
| 217 | 10862 | Vis h | Disponible | Voir la pièce |
| 218 | 11184 | Vis tf f | Disponible | Voir la pièce |

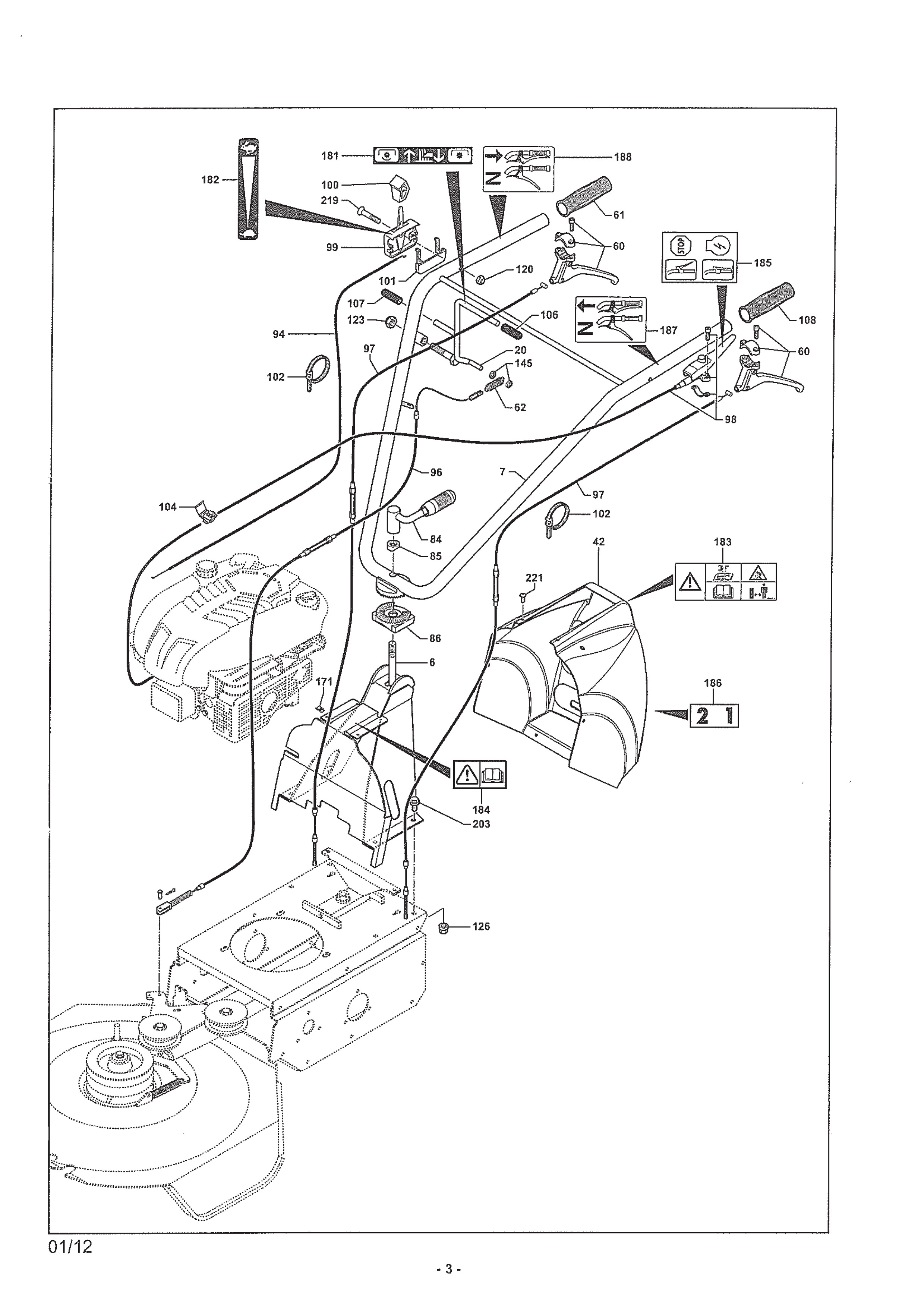

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 6 | 17001102 | Potence guidon | Nous contacter | Voir la pièce |
| 7 | 17001103 | Guidon deb52 | Disponible | Voir la pièce |
| 20 | 17004155 | Manette embrayage de lame | Nous contacter | Voir la pièce |
| 42 | 15816 | Capot arrière bleu | Disponible | Voir la pièce |
| 60 | 62749 | Levier embrayage deb52 | Disponible | Voir la pièce |
| 60 | 62749 | Levier embrayage deb52 | Disponible | Voir la pièce |
| 61 | 12126 | Poignee caoutchouc | Nous contacter | Voir la pièce |
| 62 | 13010 | Ressort d | Disponible | Voir la pièce |
| 84 | 15431 | Poignée serrage | Disponible | Voir la pièce |
| 85 | 16023 | Entretoise poignée | Disponible | Voir la pièce |
| 86 | 36006C | Pièce intermédiaire | Nous contacter | Voir la pièce |
| 94 | 13129A | Câble de gaz-mot.geotec | Disponible | Voir la pièce |
| 96 | 13817 | Câble embrayage de lame | Disponible | Voir la pièce |
| 97 | 13804 | Câble embrayage avance | Disponible | Voir la pièce |
| 97 | 13804 | Câble embrayage avance | Disponible | Voir la pièce |
| 98 | 13805 | Poignée avec câble d | Nous contacter | Voir la pièce |
| 99 | 64948 | Manette gaz | Disponible | Voir la pièce |
| 100 | 68363 | Embout manette | Disponible | Voir la pièce |
| 101 | 62754 | Cache manette | Disponible | Voir la pièce |
| 102 | 13249 | Collier serrage câble | Nous contacter | Voir la pièce |
| 102 | 13249 | Collier serrage câble | Nous contacter | Voir la pièce |
| 104 | 13806 | Connecteur | Non reliée | |
| 106 | 12098 | Embout lg 90 | Nous contacter | Voir la pièce |
| 107 | 12096 | Embout lg 50 | Disponible | Voir la pièce |
| 108 | 12099 | Poignée plastique frein moteur | Disponible | Voir la pièce |
| 120 | 11482 | Ecrou | Nous contacter | Voir la pièce |
| 123 | 11486 | Ecrou | Nous contacter | Voir la pièce |
| 126 | 11519 | Ecrou | Disponible | Voir la pièce |
| 145 | 11820 | Rondelle starlock | Nous contacter | Voir la pièce |
| 171 | 11495 | Clips | Disponible | Voir la pièce |
| 181 | 14676 | Autocollant danger lame | Non reliée | |
| 182 | 64671 | Etiquette " Gazr" | Nous contacter | Voir la pièce |
| 183 | 21201 | Autocollant précaution emploi | Disponible | Voir la pièce |
| 184 | 14734 | Etiquette " Manuel" | Non reliée | |
| 185 | 14689 | Autocollant coupe circuit | Nous contacter | Voir la pièce |
| 186 | 21204 | Autocollant 2-1 | Nous contacter | Voir la pièce |
| 187 | 63154 | Autocollant embrayage m.av | Nous contacter | Voir la pièce |
| 188 | 65137 | Autocollant embrayage m.ar | Disponible | Voir la pièce |
| 203 | 11260 | Vis | Disponible | Voir la pièce |
| 219 | 11176 | Vis | Disponible | Voir la pièce |
| 221 | 11135 | Vis | Nous contacter | Voir la pièce |

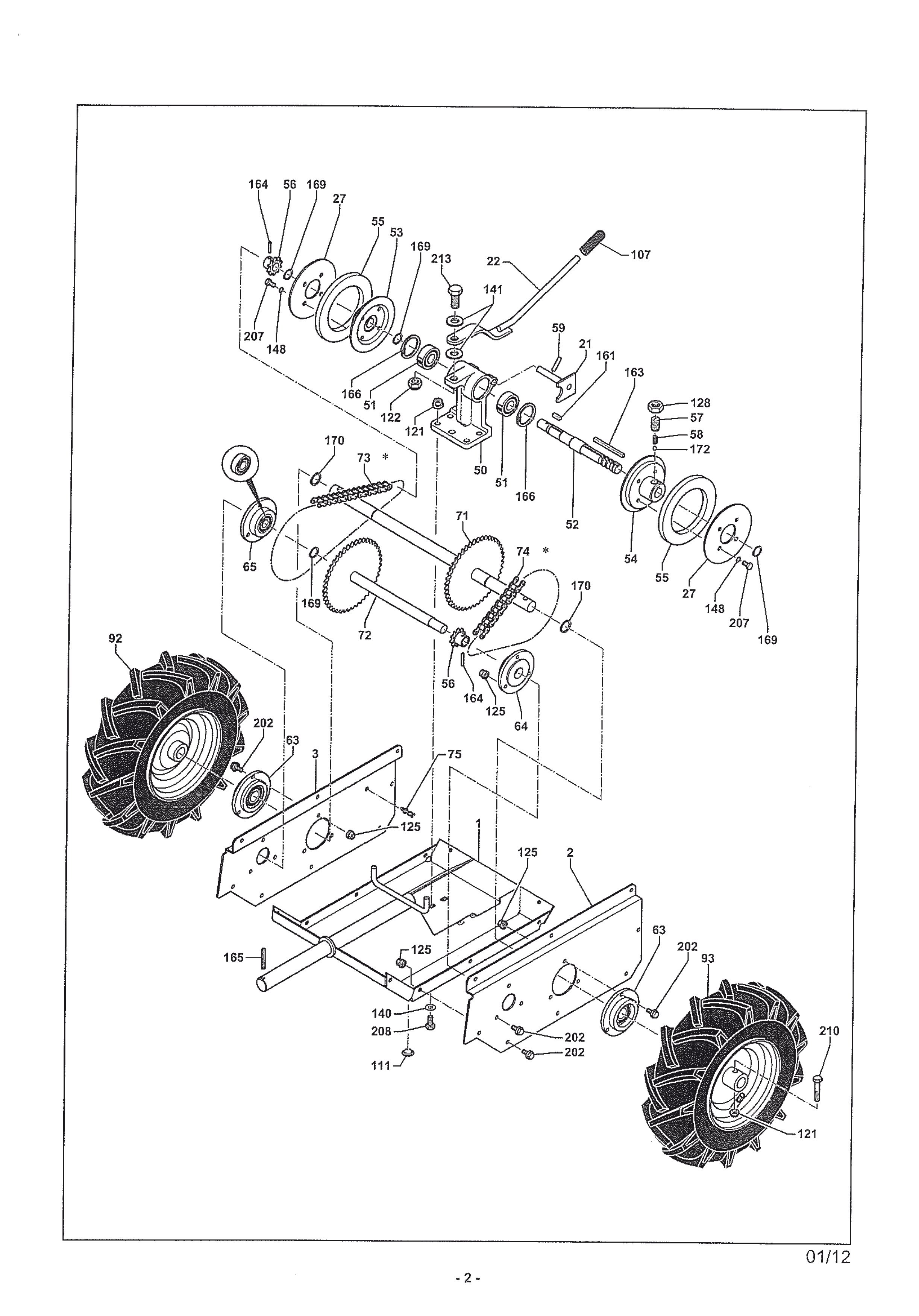

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 2 | 17001105 | Carter latéral gauche caisson | Nous contacter | Voir la pièce |
| 3 | 17001106 | Carter latéral droit caisson | Nous contacter | Voir la pièce |
| 21 | 17001185 | Fourchette de vitesse | Disponible | Voir la pièce |
| 22 | 17001165 | Levier de vitesse | Disponible | Voir la pièce |
| 27 | 17004195 | Flasque mécanisme | Disponible | Voir la pièce |
| 27 | 17004195 | Flasque mécanisme | Disponible | Voir la pièce |
| 50 | 15442 | Palier mécanisme | Nous contacter | Voir la pièce |
| 51 | 12501 | Roulement | Non reliée | |
| 51 | 12501 | Roulement | Non reliée | |
| 52 | 15444 | Axe de vitesse | Nous contacter | Voir la pièce |
| 53 | 15448 | Moyeu droit mécanisme | Nous contacter | Voir la pièce |
| 54 | 15447 | Moyeu gauche mécanisme | Disponible | Voir la pièce |
| 55 | 13069 | Rondelle friction | Disponible | Voir la pièce |
| 55 | 13069 | Rondelle friction | Disponible | Voir la pièce |
| 56 | 15489 | Pignon 10 dents | Disponible | Voir la pièce |
| 56 | 15489 | Pignon 10 dents | Disponible | Voir la pièce |
| 57 | 15143 | Vis creuse | Disponible | Voir la pièce |
| 58 | 13005 | Ressort compression | Nous contacter | Voir la pièce |
| 59 | 15142 | Vis stub fourchette vitesse | Nous contacter | Voir la pièce |
| 63 | 15366 | Palier arbre de roue | Disponible | Voir la pièce |
| 63 | 15366 | Palier arbre de roue | Disponible | Voir la pièce |
| 64 | 15365 | Palier arbre interm. | Disponible | Voir la pièce |
| 65 | 15367 | Palier arbre interm. | Disponible | Voir la pièce |
| 71 | 15446 | Arbre de roue | Disponible | Voir la pièce |
| 72 | 15445 | Arbre intermédiaire | Disponible | Voir la pièce |
| 73 | 13309 | Chaine 78 maillons | Nous contacter | Voir la pièce |
| 74 | 13278 | Chaine 58 maillons | Disponible | Voir la pièce |
| 75 | 12807 | Lien torsade | Nous contacter | Voir la pièce |
| 92 | 14197 | Roue droite | Nous contacter | Voir la pièce |
| 93 | 14196 | Roue gauche | Nous contacter | Voir la pièce |
| 107 | 12096 | Embout lg 50 | Disponible | Voir la pièce |
| 111 | 12793 | Bouchon | Disponible | Voir la pièce |
| 121 | 11484 | Ecrou | Nous contacter | Voir la pièce |
| 121 | 11484 | Ecrou | Nous contacter | Voir la pièce |
| 122 | 11485 | Ecrou | Disponible | Voir la pièce |
| 125 | 11518 | Ecrou | Disponible | Voir la pièce |
| 125 | 11518 | Ecrou | Disponible | Voir la pièce |
| 125 | 11518 | Ecrou | Disponible | Voir la pièce |
| 125 | 11518 | Ecrou | Disponible | Voir la pièce |
| 128 | 11458 | Ecrou hm | Disponible | Voir la pièce |
| 140 | 11616 | Rondelle | Nous contacter | Voir la pièce |
| 141 | 11621 | Rondelle plate | Nous contacter | Voir la pièce |
| 148 | 11565 | Rondelle event. | Nous contacter | Voir la pièce |
| 148 | 11565 | Rondelle event. | Nous contacter | Voir la pièce |
| 161 | 12971 | Clavette | Disponible | Voir la pièce |
| 163 | 12975 | Clavette | Disponible | Voir la pièce |
| 164 | 11753 | Goupille | Disponible | Voir la pièce |
| 164 | 11753 | Goupille | Disponible | Voir la pièce |
| 165 | 11768 | Goupille | Disponible | Voir la pièce |
| 166 | 12830 | Circlips int. | Nous contacter | Voir la pièce |
| 166 | 12830 | Circlips int. | Nous contacter | Voir la pièce |
| 169 | 12858 | Circlips extérieur | Disponible | Voir la pièce |
| 169 | 12858 | Circlips extérieur | Disponible | Voir la pièce |
| 169 | 12858 | Circlips extérieur | Disponible | Voir la pièce |
| 169 | 12858 | Circlips extérieur | Disponible | Voir la pièce |
| 170 | 12860 | Circlips ext. | Nous contacter | Voir la pièce |
| 170 | 12860 | Circlips ext. | Nous contacter | Voir la pièce |
| 172 | 12636 | Dl bille acier diam. 8 | Disponible | Voir la pièce |
| 202 | 11250 | Vis | Disponible | Voir la pièce |
| 202 | 11250 | Vis | Disponible | Voir la pièce |
| 202 | 11250 | Vis | Disponible | Voir la pièce |
| 202 | 11250 | Vis | Disponible | Voir la pièce |
| 207 | 10760 | Vis | Disponible | Voir la pièce |
| 207 | 10760 | Vis | Disponible | Voir la pièce |
| 208 | 10771 | Vis m8x30 | Nous contacter | Voir la pièce |
| 210 | 11282 | Vis h | Nous contacter | Voir la pièce |
| 213 | 10808 | Vis h | Disponible | Voir la pièce |
