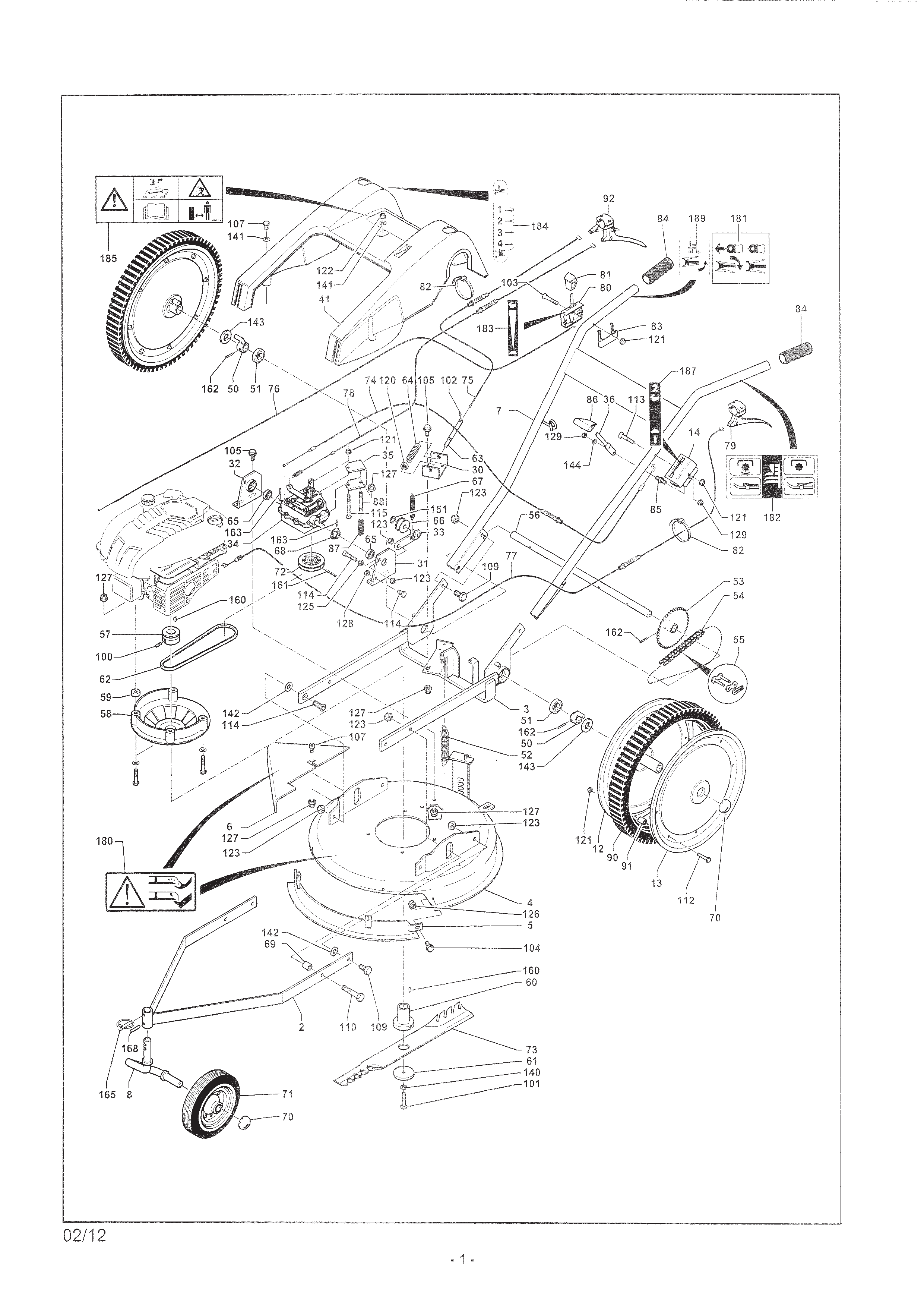

Vue Éclatée SDP150 BS6
Retrouvez les pièces détachées, références et repères disponibles pour SDP150 BS6.
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 2 | 25002013 | Châssis av. roue centrale | Disponible | Voir la pièce |
| 2 | 25002013 | Châssis av. roue centrale | Disponible | Voir la pièce |
| 3 | 25102104 | Châssis arrière sdp 150 | Disponible | Voir la pièce |
| 3 | 25102104 | Châssis arrière sdp 150 | Disponible | Voir la pièce |
| 4 | 25002002 | Coupelle | Disponible | Voir la pièce |
| 4 | 25002002 | Coupelle | Disponible | Voir la pièce |
| 5 | 25001017 | Déflecteur av. | Disponible | Voir la pièce |
| 6 | 25001165 | Déflecteur latéral | Nous contacter | Voir la pièce |
| 7 | 26114103 | Guidon blanc | Nous contacter | Voir la pièce |
| 8 | 25002010 | Support roue av. centrale | Disponible | Voir la pièce |
| 12 | 20823130 | Voile intérieur de roue | Nous contacter | Voir la pièce |
| 13 | 20823131 | Voile extérieur de roue | Nous contacter | Voir la pièce |
| 14 | 26151105 | Tôle levier de vitesse | Nous contacter | Voir la pièce |
| 30 | 25001008 | Support axe verrouillage | Nous contacter | Voir la pièce |
| 31 | 25111006 | Support arbre réducteur gauche | Nous contacter | Voir la pièce |
| 32 | 25111005 | Support arbre réducteur droit | Disponible | Voir la pièce |
| 33 | 25001009 | Levier tendeur | Nous contacter | Voir la pièce |
| 34 | 26151995 | Réducteur | Disponible | Voir la pièce |
| 35 | 25111007 | Support réducteur | Nous contacter | Voir la pièce |
| 36 | 36079A | Manette vitesse | Disponible | Voir la pièce |
| 41 | 14127 | Capot moteur | Nous contacter | Voir la pièce |
| 50 | 15437 | Moyeu roue | Nous contacter | Voir la pièce |
| 50 | 15437 | Moyeu roue | Nous contacter | Voir la pièce |
| 51 | 12517 | Roulement | Disponible | Voir la pièce |
| 51 | 12517 | Roulement | Disponible | Voir la pièce |
| 52 | 13003 | Ressort relevage | Disponible | Voir la pièce |
| 53 | 15286 | Pignon 42 dents | Non reliée | |
| 54 | 13269 | Chaîne 74 maillons | Disponible | Voir la pièce |
| 55 | 13279 | Attache rapide 58 maillons | Disponible | Voir la pièce |
| 56 | 15050 | Arbre de roue | Nous contacter | Voir la pièce |
| 57 | 15329 | Poulie moteur dia 22 | Nous contacter | Voir la pièce |
| 58 | 14039A | Rehausse moteur | Disponible | Voir la pièce |
| 60 | 15306 | Moyeu de lame dia 22 gxv bs | Disponible | Voir la pièce |
| 61 | 14909 | Rondelle lame | Nous contacter | Voir la pièce |
| 62 | 13457 | Courroie | Disponible | Voir la pièce |
| 63 | 15164 | Axe verrouillage | Nous contacter | Voir la pièce |
| 64 | 13016 | Ressort verrouillage | Disponible | Voir la pièce |
| 65 | 12572 | Roulement | Non reliée | |
| 65 | 12572 | Roulement | Non reliée | |
| 66 | 12166 | Galet | Nous contacter | Voir la pièce |
| 67 | 13028 | Ressort galet | Disponible | Voir la pièce |
| 68 | 13368 | Pignon | Nous contacter | Voir la pièce |
| 69 | 16015 | Entretoise | Disponible | Voir la pièce |
| 70 | 11822 | Enjoliveur dia 20 | Nous contacter | Voir la pièce |
| 70 | 11822 | Enjoliveur dia 20 | Nous contacter | Voir la pièce |
| 71 | 14101 | Roue avant | Disponible | Voir la pièce |
| 72 | 99106 | Poulie polya diam 80 | Disponible | Voir la pièce |
| 73 | 13988 | Lame deb 52b | Nous contacter | Voir la pièce |
| 74 | 13814 | Câble changement de vitesse | Disponible | Voir la pièce |
| 75 | 13809 | Câble réglage hauteur | Non reliée | |
| 76 | 13251 | Câble de gaz | Disponible | Voir la pièce |
| 77 | 13813 | Câble frein moteur | Non reliée | |
| 78 | 13812 | Câble embrayage avancement | Disponible | Voir la pièce |
| 79 | 62747 | Levier frein | Disponible | Voir la pièce |
| 80 | 64948 | Manette gaz | Disponible | Voir la pièce |
| 81 | 68363 | Embout manette | Disponible | Voir la pièce |
| 82 | 13249 | Collier serrage câble | Nous contacter | Voir la pièce |
| 82 | 13249 | Collier serrage câble | Nous contacter | Voir la pièce |
| 83 | 62754 | Cache manette | Disponible | Voir la pièce |
| 84 | 12127 | Poignée pvc | Disponible | Voir la pièce |
| 84 | 12127 | Poignée pvc | Disponible | Voir la pièce |
| 85 | 15125 | Axe levier de vitesse | Nous contacter | Voir la pièce |
| 86 | 68364 | Embout manette | Disponible | Voir la pièce |
| 87 | 13031 | Ressort de compression | Disponible | Voir la pièce |
| 88 | 15166 | Axe boîtier réducteur | Nous contacter | Voir la pièce |
| 90 | 14107 | Bandage de roue | Nous contacter | Voir la pièce |
| 91 | 16000 | Entretoise roue | Nous contacter | Voir la pièce |
| 92 | 62748 | Levier double | Nous contacter | Voir la pièce |
| 100 | 11085 | Vis | Disponible | Voir la pièce |
| 101 | 11122 | Vis 3/8 lg70 | Non reliée | |
| 103 | 11176 | Vis | Disponible | Voir la pièce |
| 104 | 11250 | Vis | Disponible | Voir la pièce |
| 105 | 11261 | Vis m8x20 z | Disponible | Voir la pièce |
| 105 | 11261 | Vis m8x20 z | Disponible | Voir la pièce |
| 107 | 11064 | Vis m8x20 z | Non reliée | |
| 107 | 11064 | Vis m8x20 z | Non reliée | |
| 109 | 10806 | Vis | Disponible | Voir la pièce |
| 109 | 10806 | Vis | Disponible | Voir la pièce |
| 110 | 10834 | Vis | Disponible | Voir la pièce |
| 112 | 10783 | Vis h | Disponible | Voir la pièce |
| 113 | 10752 | Vis | Nous contacter | Voir la pièce |
| 114 | 10808 | Vis h | Disponible | Voir la pièce |
| 114 | 10808 | Vis h | Disponible | Voir la pièce |
| 114 | 10808 | Vis h | Disponible | Voir la pièce |
| 120 | 11450 | Ecrou hm | Non reliée | |
| 121 | 11482 | Ecrou | Nous contacter | Voir la pièce |
| 121 | 11482 | Ecrou | Nous contacter | Voir la pièce |
| 121 | 11482 | Ecrou | Nous contacter | Voir la pièce |
| 121 | 11482 | Ecrou | Nous contacter | Voir la pièce |
| 122 | 11484 | Ecrou | Nous contacter | Voir la pièce |
| 123 | 11485 | Ecrou | Disponible | Voir la pièce |
| 123 | 11485 | Ecrou | Disponible | Voir la pièce |
| 123 | 11485 | Ecrou | Disponible | Voir la pièce |
| 123 | 11485 | Ecrou | Disponible | Voir la pièce |
| 123 | 11485 | Ecrou | Disponible | Voir la pièce |
| 123 | 11485 | Ecrou | Disponible | Voir la pièce |
| 125 | 11520 | Ecrou m10 z | Non reliée | |
| 126 | 11518 | Ecrou | Disponible | Voir la pièce |
| 127 | 11519 | Ecrou | Disponible | Voir la pièce |
| 127 | 11519 | Ecrou | Disponible | Voir la pièce |
| 127 | 11519 | Ecrou | Disponible | Voir la pièce |
| 127 | 11519 | Ecrou | Disponible | Voir la pièce |
| 127 | 11519 | Ecrou | Disponible | Voir la pièce |
| 128 | 11449 | Écrou hm | Non reliée | |
| 129 | 11493 | Ecrou | Disponible | Voir la pièce |
| 129 | 11493 | Ecrou | Disponible | Voir la pièce |
| 140 | 11701 | Rondelle élastique | Nous contacter | Voir la pièce |
| 141 | 11616 | Rondelle | Nous contacter | Voir la pièce |
| 141 | 11616 | Rondelle | Nous contacter | Voir la pièce |
| 142 | 11621 | Rondelle plate | Nous contacter | Voir la pièce |
| 142 | 11621 | Rondelle plate | Nous contacter | Voir la pièce |
| 143 | 11643 | Rondelle 20x36x3 z | Nous contacter | Voir la pièce |
| 143 | 11643 | Rondelle 20x36x3 z | Nous contacter | Voir la pièce |
| 144 | 11614 | Rondelle 6 z | Nous contacter | Voir la pièce |
| 151 | 11826 | Rondelle starlock | Nous contacter | Voir la pièce |
| 160 | 12987 | Clavette arbre dia 25 | Disponible | Voir la pièce |
| 160 | 12987 | Clavette arbre dia 25 | Disponible | Voir la pièce |
| 160 | 12990 | Clavette arbre dia 22 | Disponible | Voir la pièce |
| 160 | 12990 | Clavette arbre dia 22 | Disponible | Voir la pièce |
| 161 | 11764 | Goupille 4x45 | Disponible | Voir la pièce |
| 162 | 11767 | Goupille 5x30 | Disponible | Voir la pièce |
| 162 | 11767 | Goupille 5x30 | Disponible | Voir la pièce |
| 162 | 11767 | Goupille 5x30 | Disponible | Voir la pièce |
| 163 | 11760 | Goupille 4x20 | Nous contacter | Voir la pièce |
| 163 | 11760 | Goupille 4x20 | Nous contacter | Voir la pièce |
| 165 | 11710 | Goupille clips | Disponible | Voir la pièce |
| 180 | 14636 | Autocollant danger lame | Nous contacter | Voir la pièce |
| 181 | 21209 | Autocollant avancement | Nous contacter | Voir la pièce |
| 182 | 14713 | Autocollant embrayage lame | Nous contacter | Voir la pièce |
| 183 | 64671 | Etiquette " Gazr" | Nous contacter | Voir la pièce |
| 184 | 14677 | Etiq. réglage coupe | Nous contacter | Voir la pièce |
| 185 | 14661 | Etiq. précautions d | Nous contacter | Voir la pièce |
| 187 | 64667A | Autocollant 2 vitesses | Nous contacter | Voir la pièce |
| 189 | 21208 | Autocollant réglage haut.coupe | Nous contacter | Voir la pièce |
