Vue Éclatée SDP 566

Vue Éclatée SDP 566

Retrouvez les pièces détachées, références et repères disponibles pour SDP 566.

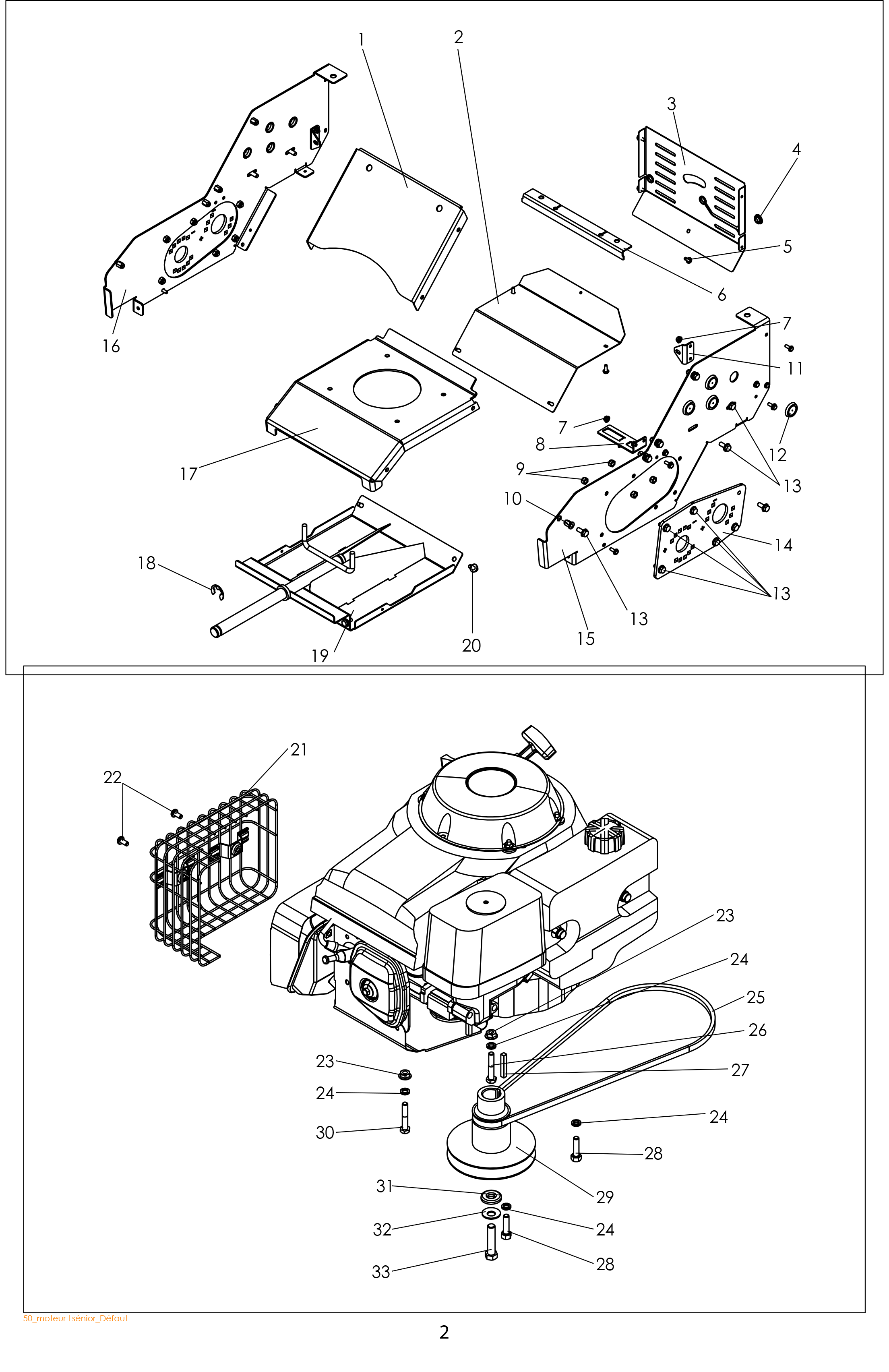

Vue éclatée SDP 566

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 5002045709 TOLE Nous contacter Voir la pièce
2 5002040508 TOLE Nous contacter Voir la pièce
3 5002045707 TRAPPE Nous contacter Voir la pièce
4 0341000152 RONDELLE Disponible Voir la pièce
5 0300090602 VIS Disponible Voir la pièce
6 0304000679 CORNIERE Non reliée
7 0300260601 ECROU A EMBASE CRANTE Disponible Voir la pièce
7 0300260601 ECROU A EMBASE CRANTE Disponible Voir la pièce
8 0304000693 TOLE Non reliée
9 0300210802 ECROU FREIN BORGNE Nous contacter Voir la pièce
10 0300600802 INSERT A SERTIR Non reliée
11 0304000675 ANGLE METAL Non reliée
12 0341000138 CAPUCHON Non reliée
13 0300010816 VIS Non reliée
13 0300010816 VIS Non reliée
13 0300010816 VIS Non reliée
14 0304000770 TOLE EXTERIEUR Non reliée
15 5002040504 CAISSON LATERAL Nous contacter Voir la pièce
16 5002040505 CAISSON LATERAL Nous contacter Voir la pièce
17 5002040506 CAISSON AVANT Nous contacter Voir la pièce
18 0301070041 CIRCLIPS Disponible Voir la pièce
19 5002040510 CAISSON INFERIEUR Nous contacter Voir la pièce
20 0300090807 VIS Nous contacter Voir la pièce
21 0330012011 GRILLE DE POT Non reliée
22 0300080602 VIS Nous contacter Voir la pièce
23 0300260801 ECROU Nous contacter Voir la pièce
23 0300260801 ECROU Nous contacter Voir la pièce
24 0300480801 RONDELLE Disponible Voir la pièce
24 0300480801 RONDELLE Disponible Voir la pièce
24 0300480801 RONDELLE Disponible Voir la pièce
24 0300480801 RONDELLE Disponible Voir la pièce
25 0306030108 COURROIE Non reliée
26 0300010819 VIS Disponible Voir la pièce
27 0301040006 CLAVETTE CARREE Disponible Voir la pièce
28 0300060502 Vis Disponible Voir la pièce
28 0300060502 Vis Disponible Voir la pièce
29 0306060077 POULIE MOTEUR Non reliée
30 0300010819 VIS Disponible Voir la pièce
31 0300411101 RONDELLE Disponible Voir la pièce
32 0300431201 RONDELLE CONTACT Disponible Voir la pièce
33 0300060704 VIS Non reliée

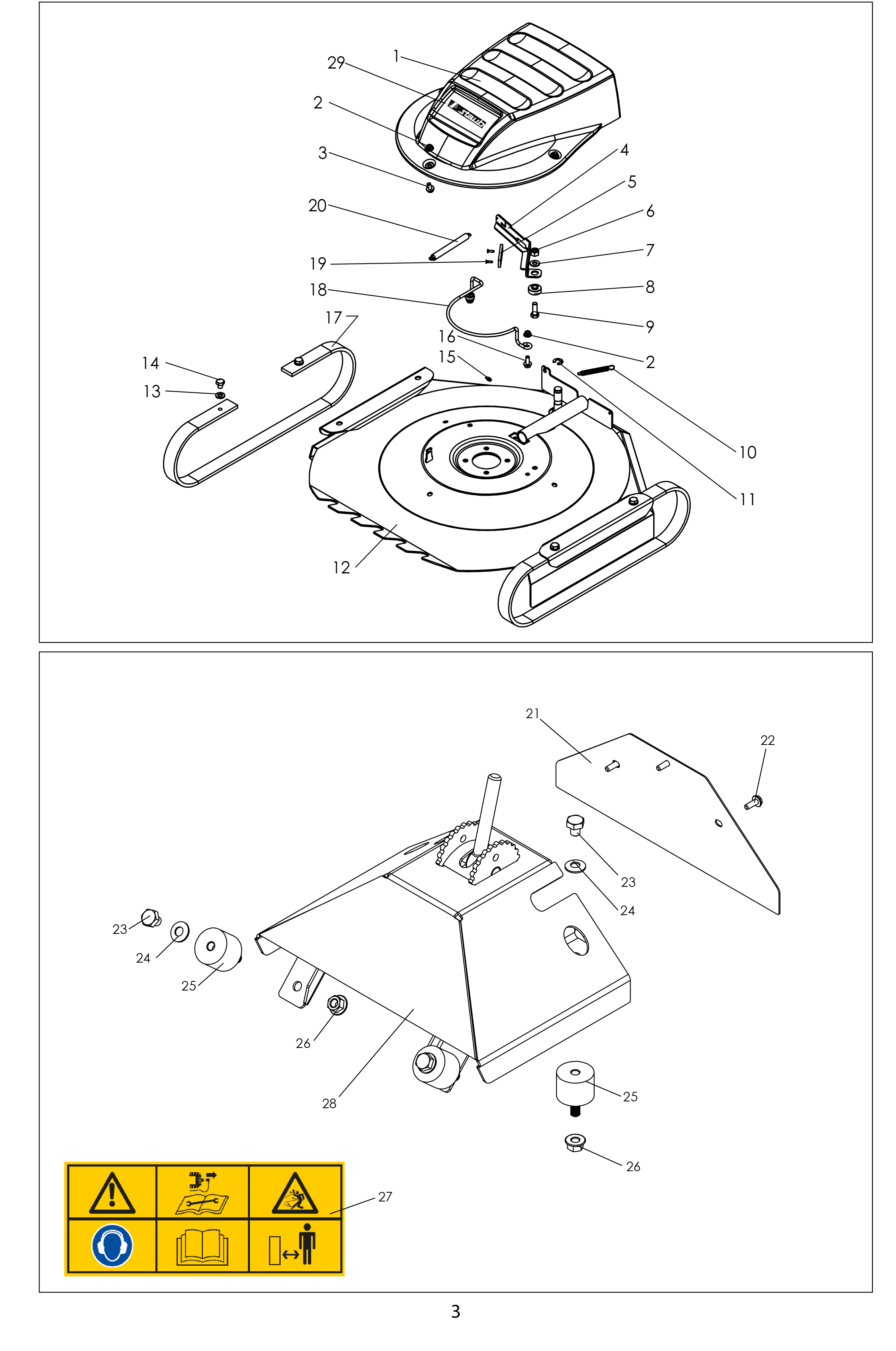

Vue éclatée SDP 566

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 0340040002 CAPOT COURROIE Non reliée
2 0300210805 ECROU Disponible Voir la pièce
2 0300210805 ECROU Disponible Voir la pièce
3 0300010815 VIS Disponible Voir la pièce
4 0304000779 SUPPORT Non reliée
5 5504000011 PLATINE Nous contacter Voir la pièce
6 0300211001 ECROU Disponible Voir la pièce
7 0300401002 RONDELLE PLATE Disponible Voir la pièce
8 0302020272 ENTRETOISE Non reliée
9 0300011015 VIS Disponible Voir la pièce
10 0305010001 RESSORT DE RAPPEL Disponible Voir la pièce
11 0304070026 CIRCLIPS Non reliée
12 5002040512 CARTER Nous contacter Voir la pièce
13 0300481001 RONDELLE Non reliée
14 0300011034 VIS Nous contacter Voir la pièce
15 0301000016 GRAISSEUR Nous contacter Voir la pièce
16 0300010816 VIS Non reliée
17 5102010510 PATIN Disponible Voir la pièce
18 0305030046 GUIDE Non reliée
19 0300090411 VIS Nous contacter Voir la pièce
20 0305010033 RESSORT Disponible Voir la pièce
21 5002025712 PLAQUE ARRIERE Nous contacter Voir la pièce
22 0300090602 VIS Disponible Voir la pièce
23 0300011034 VIS Nous contacter Voir la pièce
23 0300011034 VIS Nous contacter Voir la pièce
24 0300431001 RONDELLE DE LAME Disponible Voir la pièce
24 0300431001 RONDELLE DE LAME Disponible Voir la pièce
25 0341000157 SILENBLOC Disponible Voir la pièce
25 0341000157 SILENBLOC Disponible Voir la pièce
26 0300261001 ECROU Disponible Voir la pièce
26 0300261001 ECROU Disponible Voir la pièce
27 0503000016 AUTOCOLLANT PRECAUTION EMPLOI Disponible Voir la pièce
28 5002025711 POTENCE Nous contacter Voir la pièce
29 0503010026 LOGO STAUB CAPOT Non reliée

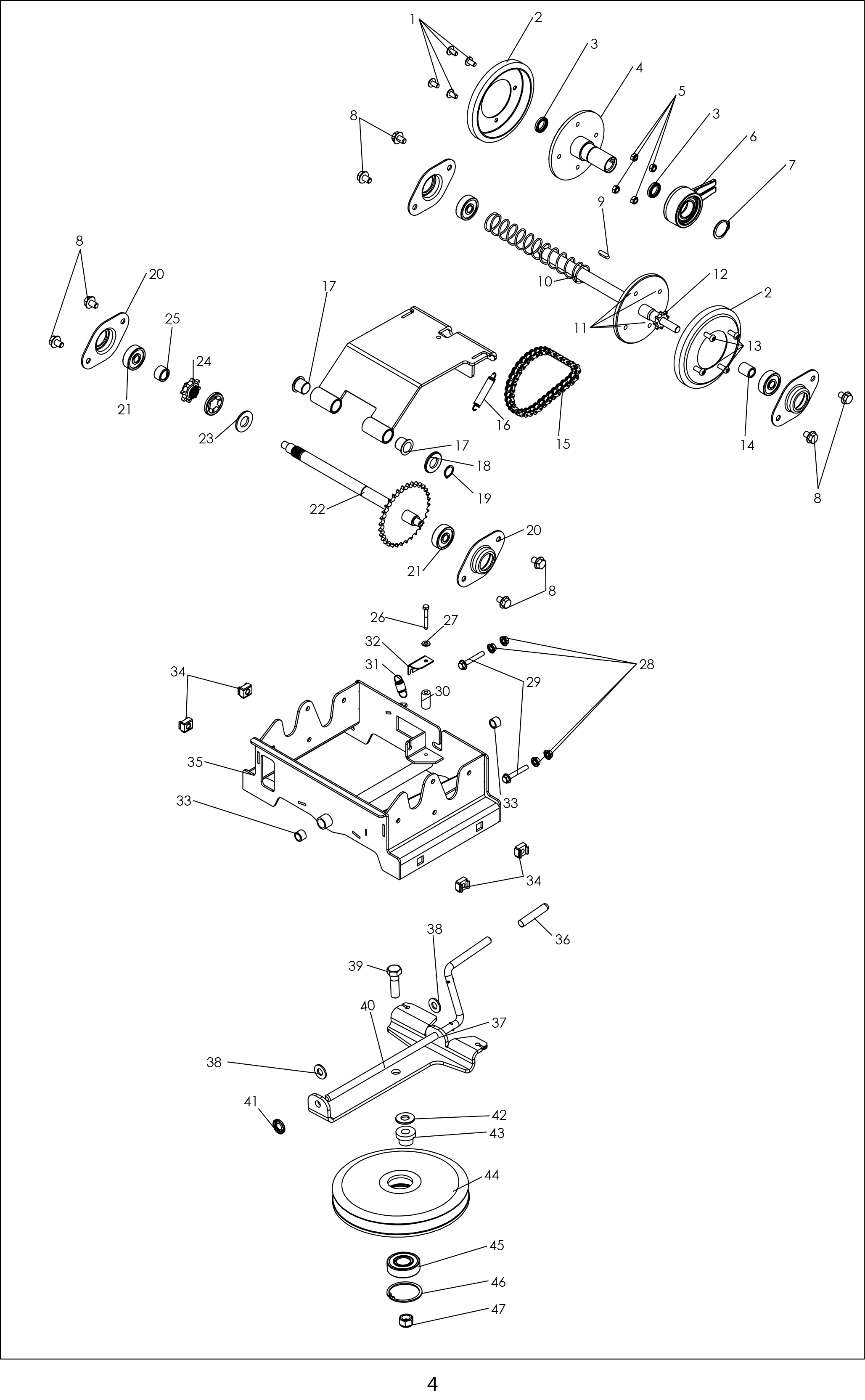

Vue éclatée SDP 566

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 0300110606 VIS Nous contacter Voir la pièce
2 0306060030 RONDELLE DE FRICTION Nous contacter Voir la pièce
2 0306060030 RONDELLE DE FRICTION Nous contacter Voir la pièce
3 0343020004 JOINT A LEVRES Nous contacter Voir la pièce
3 0343020004 JOINT A LEVRES Nous contacter Voir la pièce
4 0302010101 MOYEU Nous contacter Voir la pièce
5 0300210602 ECROU Non reliée
6 0340030043 FOURCHETTE Disponible Voir la pièce
7 0301070011 RONDELLE Non reliée
8 0300090809 VIS Non reliée
8 0300090809 VIS Non reliée
8 0300090809 VIS Non reliée
8 0300090809 VIS Non reliée
9 0304040022 CLAVETTE Non reliée
10 0305020014 RESSORT Nous contacter Voir la pièce
11 0300210602 ECROU Non reliée
12 0302010223 ARBRE Non reliée
13 0300110605 Vis Non reliée
14 0302020257 ENTRETOISE Non reliée
15 0306020024 CHAINE Nous contacter Voir la pièce
16 0305010040 RESSORT Non reliée
17 0341000146 MANCHON Non reliée
17 0341000146 MANCHON Non reliée
18 0300401601 RONDELLE Non reliée
19 0301070024 CIRCLIPS EXT Non reliée
20 0303000047 PALIER Non reliée
20 0303000047 PALIER Non reliée
21 0306010050 ROULEMENT Nous contacter Voir la pièce
21 0306010050 ROULEMENT Nous contacter Voir la pièce
22 0302010225 ARBRE Non reliée
23 0300401601 RONDELLE Non reliée
24 0306050016 PIGNON Nous contacter Voir la pièce
25 0302020259 ENTRETOISE Non reliée
26 0300010503 VIS Non reliée
27 0300400501 RONDELLE Nous contacter Voir la pièce
28 0300260601 ECROU A EMBASE CRANTE Disponible Voir la pièce
29 0300010611 VIS Disponible Voir la pièce
30 0302020258 ENTRETOISE Non reliée
31 0305010039 RESSORT RAPPEL Non reliée
32 5202000204 TOLE Nous contacter Voir la pièce
33 3410000145 ENTRETOISE Non reliée
33 3410000145 ENTRETOISE Non reliée
34 0300230803 ECROU CAGE Nous contacter Voir la pièce
34 0300230803 ECROU CAGE Nous contacter Voir la pièce
35 5202003702 CARTER Nous contacter Voir la pièce
36 341000024 POIGNEE Disponible Voir la pièce
37 0305030047 SUPPORT Non reliée
38 0300401002 RONDELLE PLATE Disponible Voir la pièce
38 0300401002 RONDELLE PLATE Disponible Voir la pièce
39 0300011203 VIS Nous contacter Voir la pièce
40 5202000205 MANIVELLE Nous contacter Voir la pièce
41 0300461001 RONDELLE STARLOCK Nous contacter Voir la pièce
42 0300401201 RONDELLE PLATE Nous contacter Voir la pièce
43 0302010104 AXE DE POULIE Disponible Voir la pièce
44 0303010002 POULIE Nous contacter Voir la pièce
45 0306010035 ROULEMENT Nous contacter Voir la pièce
46 0301070006 CIRCLIPS Nous contacter Voir la pièce
47 0300211201 ECROU FREIN Nous contacter Voir la pièce

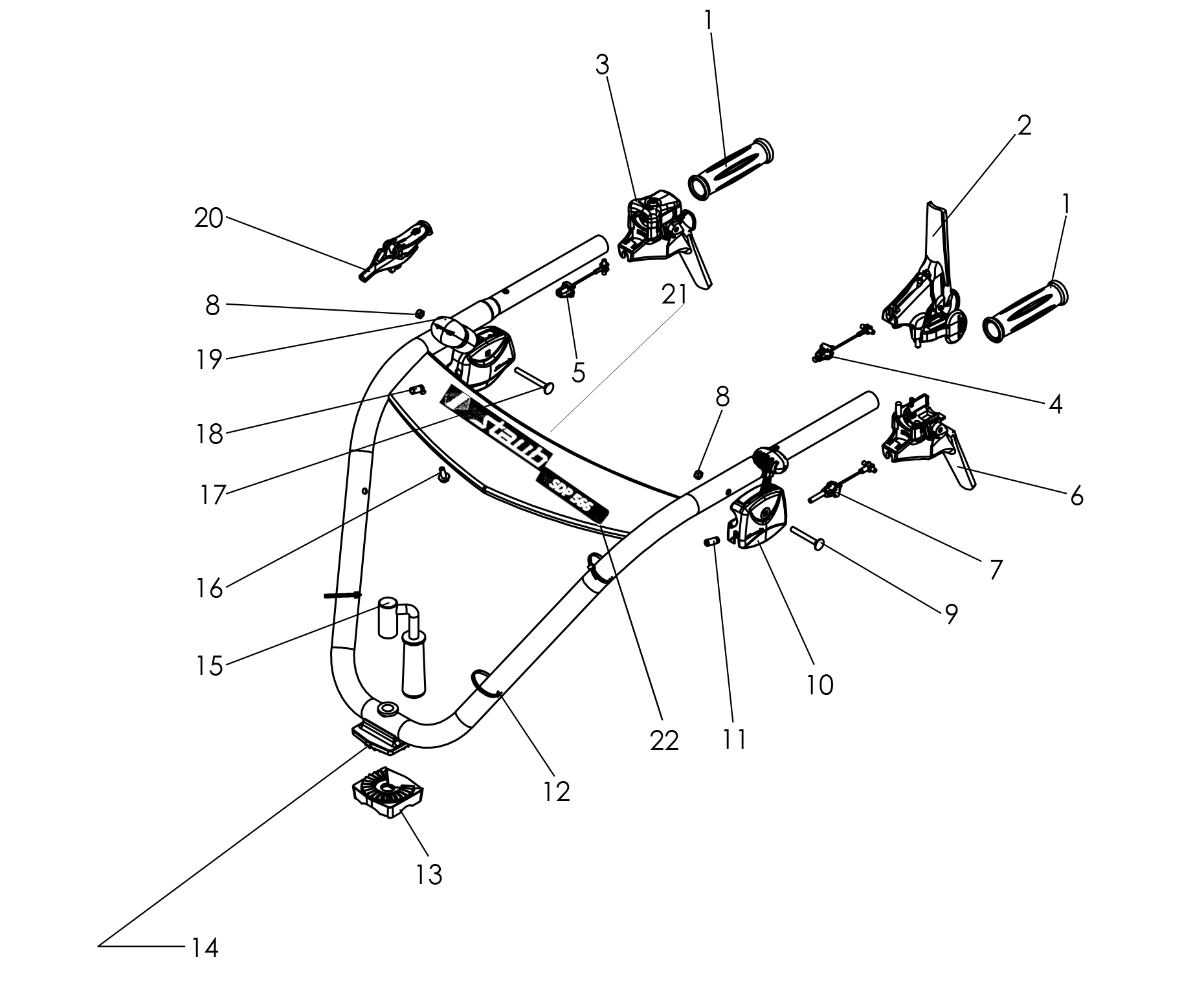

Vue éclatée SDP 566

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 0341000036 POIGNEE CAOUTCHOUC Nous contacter Voir la pièce
1 0341000036 POIGNEE CAOUTCHOUC Nous contacter Voir la pièce
2 0307010082 LEVIER Non reliée
3 0307010084 LEVIER Non reliée
4 0308020093 CABLE Non reliée
5 0308020087 CABLE Non reliée
6 0307010083 LEVIER Non reliée
7 0308010027 CABLE Non reliée
8 0300210602 ECROU Non reliée
8 0300210602 ECROU Non reliée
9 0300080611 VIS Nous contacter Voir la pièce
10 0307020023 MANETTE DE GAZ Nous contacter Voir la pièce
11 0308040062 CABLE DE GAZ Non reliée
12 0301060003 ATTACHE RILSAN Disponible Voir la pièce
13 0303000042 NOIX CRANTEE RENFORCEE Nous contacter Voir la pièce
14 5102000322 GUIDON Nous contacter Voir la pièce
15 0300801401 POIGNEE SERRAGE Disponible Voir la pièce
16 0300010609 VIS EMBASE CRANTEE Disponible Voir la pièce
17 0300080604 VIS Disponible Voir la pièce
18 0308010028 CABLE Non reliée
19 0307020021 MANETTE VARIATEUR VITESSE Nous contacter Voir la pièce
20 0308010030 CDE CRABOT CABLE Non reliée
21 0503010026 LOGO STAUB CAPOT Non reliée
22 0503130066 AUTOCOLLANT MODELE Non reliée

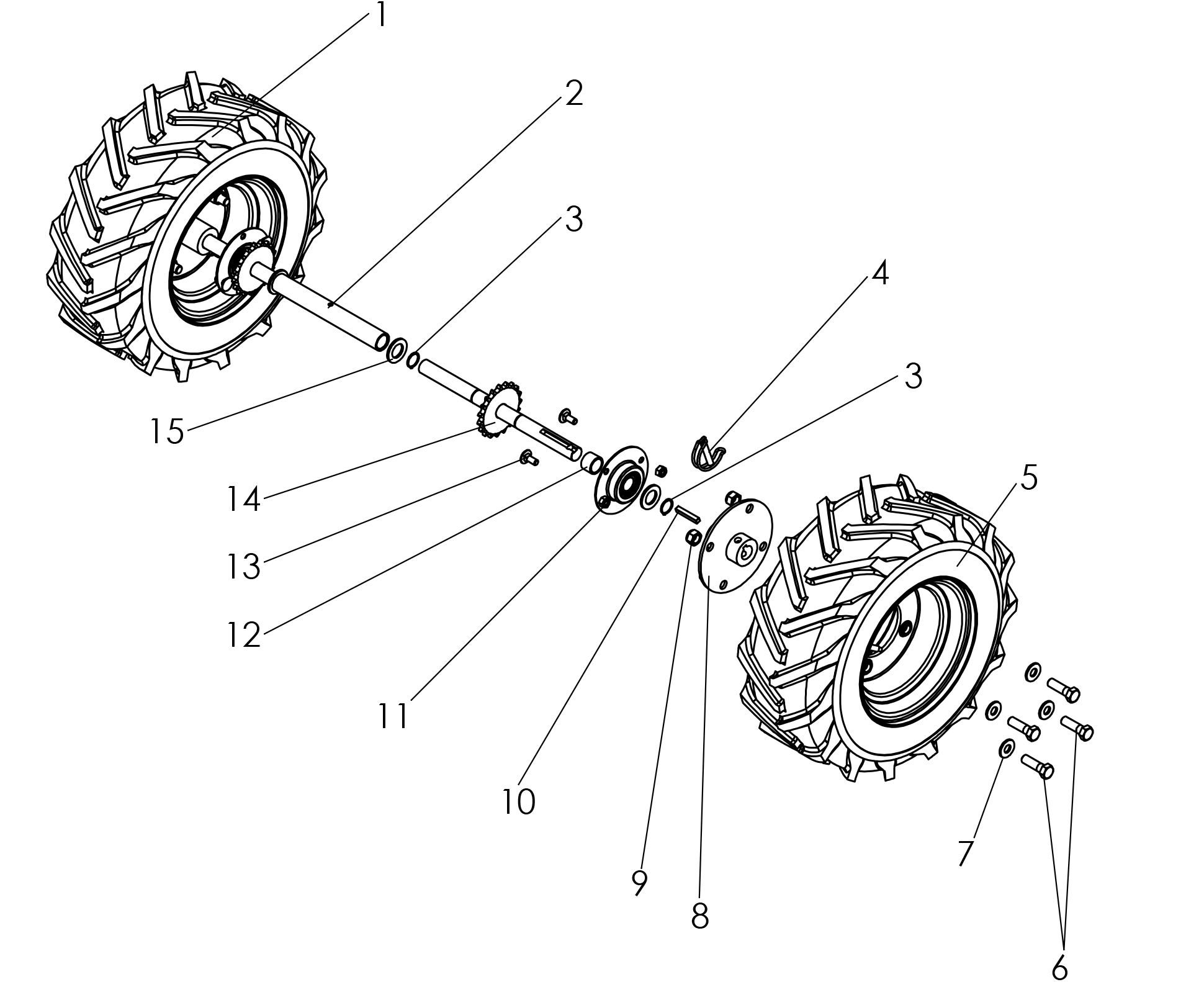

Vue éclatée SDP 566

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 0309000018 ROUE DROITE CPLTE Nous contacter Voir la pièce
2 0302030154 ARBRE Non reliée
3 0301070007 RONDELLE Non reliée
3 0301070007 RONDELLE Non reliée
4 0301010012 Goupille Non reliée
5 0309000017 ROUE GAUCHE CPLTE Nous contacter Voir la pièce
6 0300011203 VIS Nous contacter Voir la pièce
7 0300401201 RONDELLE PLATE Nous contacter Voir la pièce
8 5003040003 FLASQUE Nous contacter Voir la pièce
9 0300211201 ECROU FREIN Nous contacter Voir la pièce
10 0301040006 CLAVETTE CARREE Disponible Voir la pièce
11 5201020019 PALIER Disponible Voir la pièce
12 0302020288 ENTRETOISE Non reliée
13 0300080804 VIS Nous contacter Voir la pièce
14 5003040002 ARBRE Nous contacter Voir la pièce
15 0300402001 RONDELLE Nous contacter Voir la pièce

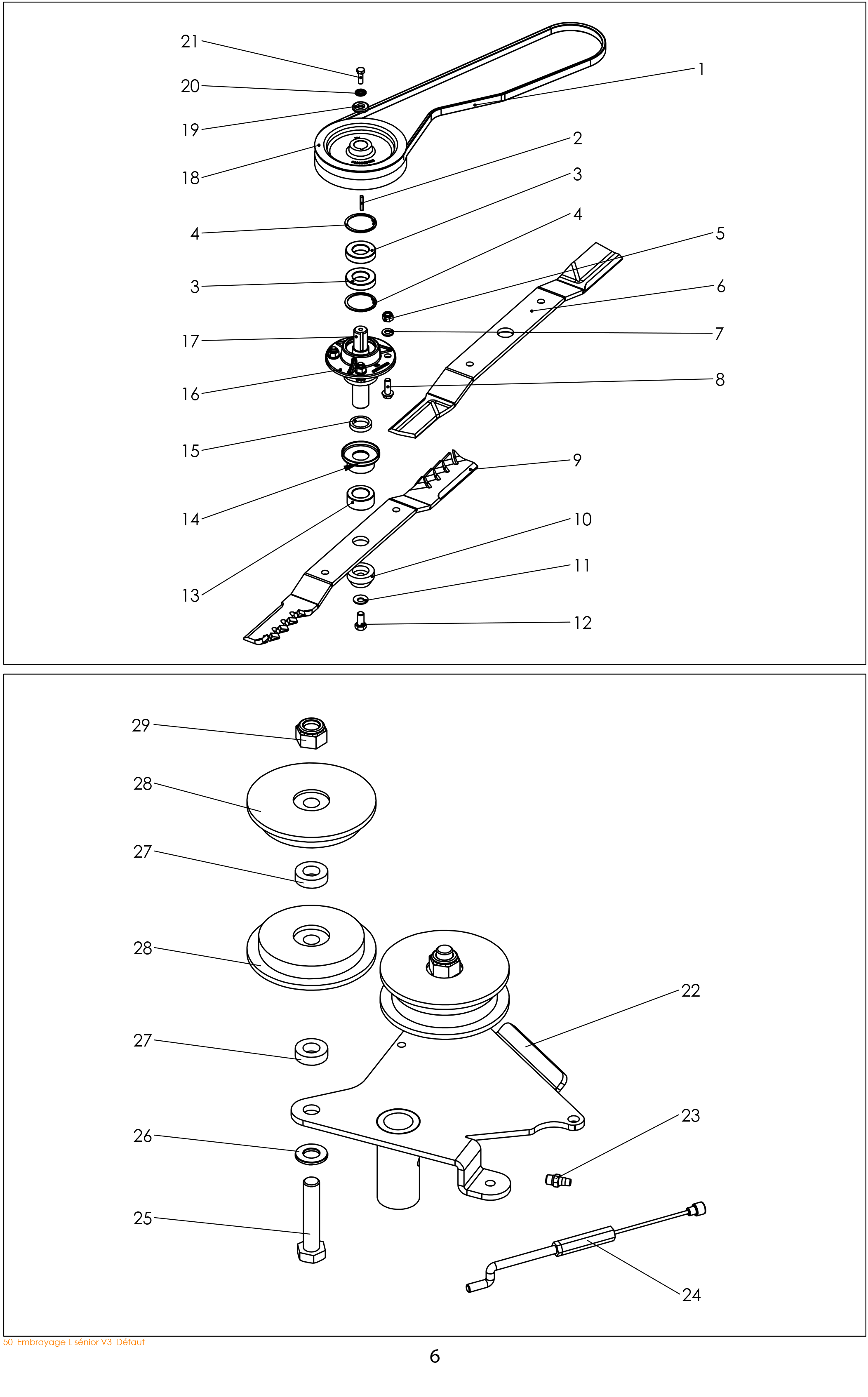

Vue éclatée SDP 566

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 0306030052 COURROIE Disponible Voir la pièce
2 0301040003 CLAVETTE CARREE Nous contacter Voir la pièce
3 0306010008 ROULEMENT Disponible Voir la pièce
3 0306010008 ROULEMENT Disponible Voir la pièce
4 0301070009 CIRCLIPS INTERIEUR Disponible Voir la pièce
4 0301070009 CIRCLIPS INTERIEUR Disponible Voir la pièce
5 0300211001 ECROU Disponible Voir la pièce
6 0320020032 LAME BROUSSAILLE Non reliée
7 0300481001 RONDELLE Non reliée
8 0300011030 VIS Nous contacter Voir la pièce
9 0320020031 LAME Non reliée
10 0302020041 ENTRETOISE DE SERRAGE Disponible Voir la pièce
11 0300431201 RONDELLE CONTACT Disponible Voir la pièce
12 0300011211 VIS Disponible Voir la pièce
13 0302020273 ENTRETOISE Disponible Voir la pièce
14 5002040213 RONDELLE PROTECTION Nous contacter Voir la pièce
15 0302020043 RONDELLE DE LAME Disponible Voir la pièce
16 0302030025 PALIER Nous contacter Voir la pièce
17 0302010256 ARBRE Non reliée
18 0303000016 POULIE Nous contacter Voir la pièce
19 0300411101 RONDELLE Disponible Voir la pièce
20 0300430801 RONDELLE Nous contacter Voir la pièce
21 0300090801 VIS Nous contacter Voir la pièce
22 5002040201 SUPPORT POULIE Disponible Voir la pièce
23 0301000016 GRAISSEUR Nous contacter Voir la pièce
24 0308050026 CABLE Non reliée
25 0300011014 VIS Nous contacter Voir la pièce
26 0300401003 RONDELLE PLATE Disponible Voir la pièce
27 0302020018 ENTRETOISE Disponible Voir la pièce
27 0302020018 ENTRETOISE Disponible Voir la pièce
28 0340040014 GALET Nous contacter Voir la pièce
28 0340040014 GALET Nous contacter Voir la pièce
29 0300211001 ECROU Disponible Voir la pièce

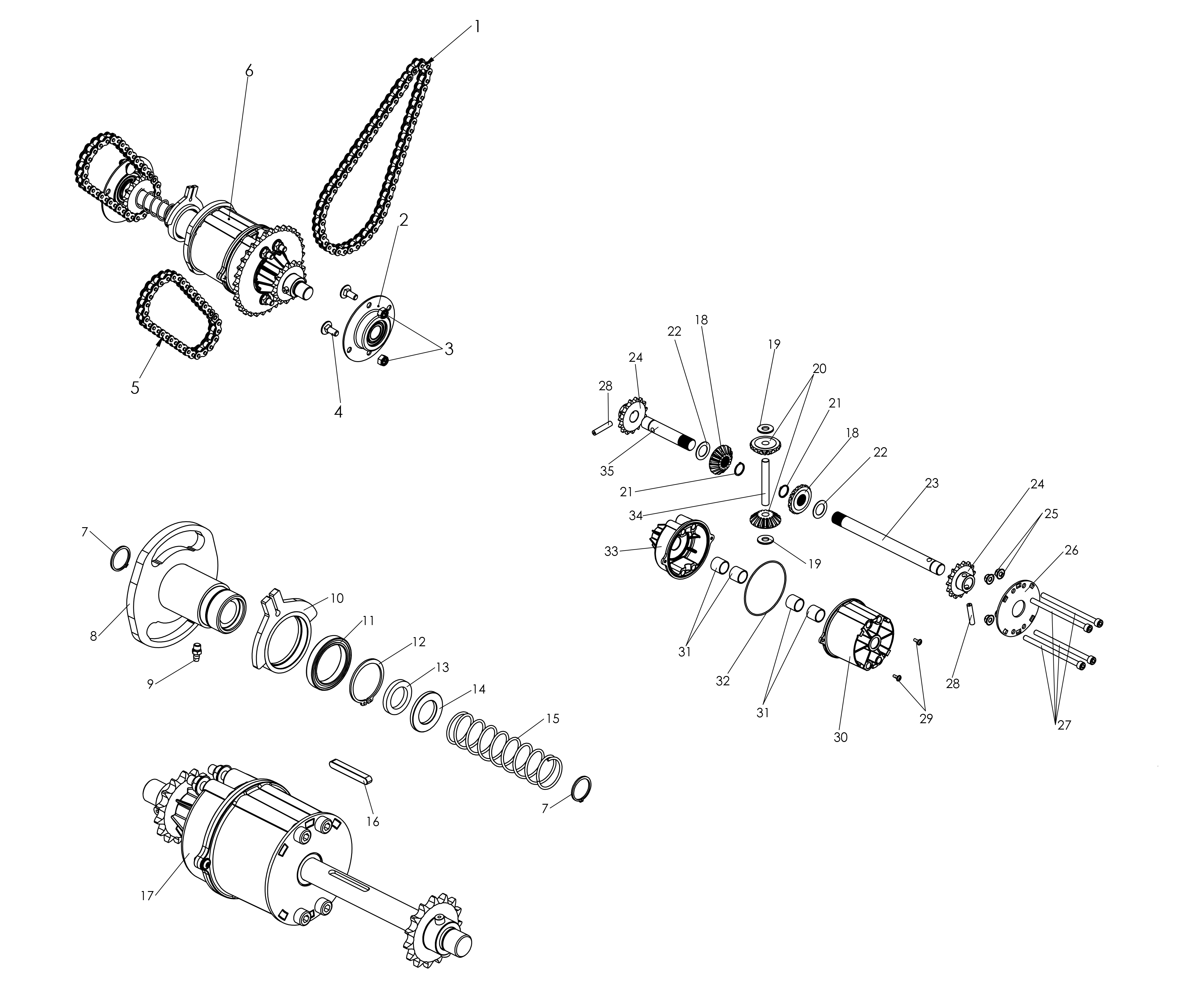

Vue éclatée SDP 566

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 0306020003 CHAINE Non reliée
2 5201020019 PALIER Disponible Voir la pièce
3 0300210802 ECROU FREIN BORGNE Nous contacter Voir la pièce
4 0300080804 VIS Nous contacter Voir la pièce
5 0306020054 CHAINE Non reliée
6 5001000004 DIFFERENTIEL Nous contacter Voir la pièce
7 0301070007 RONDELLE Non reliée
7 0301070007 RONDELLE Non reliée
8 5002000203 FLASQUE Disponible Voir la pièce
9 0301000016 GRAISSEUR Nous contacter Voir la pièce
10 5002000202 FOURCHETTE Disponible Voir la pièce
11 0306010074 JOINT Non reliée
12 K301070016 CIRCLIPS Nous contacter Voir la pièce
13 0341000030 JOINT FEUTRE Disponible Voir la pièce
14 0300402001 RONDELLE Nous contacter Voir la pièce
15 K305020011 RESSORT Disponible Voir la pièce
16 0301040044 CLAVETTE Non reliée
17 5001000003 DIFFERENTIEL Nous contacter Voir la pièce
18 0306050109 PIGNON Non reliée
18 0306050109 PIGNON Non reliée
19 0300401201 RONDELLE PLATE Nous contacter Voir la pièce
19 0300401201 RONDELLE PLATE Nous contacter Voir la pièce
20 0306050108 PIGNON Non reliée
21 0301070007 RONDELLE Non reliée
21 0301070007 RONDELLE Non reliée
22 0300402004 RONDELLE Non reliée
22 0300402004 RONDELLE Non reliée
23 0302010257 DEMI ARBRE GAUCHE Non reliée
24 0306050116 PIGNON Non reliée
24 0306050116 PIGNON Non reliée
25 0300210805 ECROU Disponible Voir la pièce
26 0304000666 PLATINE BLOCAGE DIFFERENTIEL Non reliée
27 0300020812 VIS Non reliée
28 0301020021 CLAVETTE Non reliée
28 0301020021 CLAVETTE Non reliée
29 0300090405 VIS Nous contacter Voir la pièce
30 0340000025 COQUE DIFFERENTIEL GAUCHE Non reliée
31 0306010073 ENTRETOISE Non reliée
31 0306010073 ENTRETOISE Non reliée
32 0343010011 JOINT Non reliée
33 0340000026 COQUE DIFFERENTIEL DROIT Non reliée
34 0302010233 AXE Non reliée
35 0302010258 DEMI ARBRE DROIT Non reliée

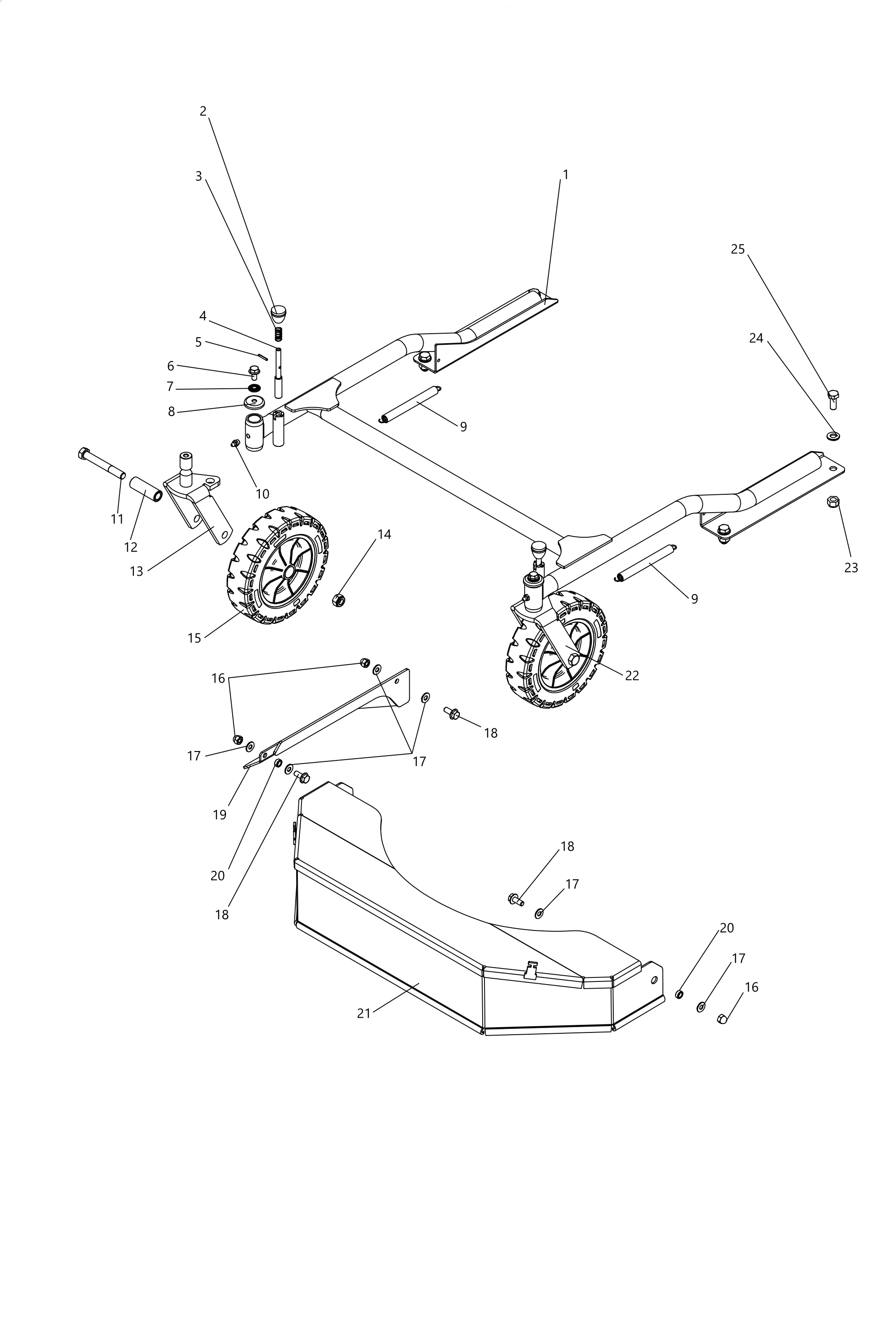

Vue éclatée SDP 566

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 8102140505 SUPPORT DE ROUE Nous contacter Voir la pièce
2 K341000002 BOULE NOIRE Disponible Voir la pièce
3 K305020003 RESSORT Disponible Voir la pièce
4 K302010019 AXE DE BLOCAGE ROUE Nous contacter Voir la pièce
5 K301020006 GOUPILLE MECA Disponible Voir la pièce
6 0300010815 VIS Disponible Voir la pièce
7 0300430801 RONDELLE Nous contacter Voir la pièce
8 K302000001 RONDELLE Nous contacter Voir la pièce
9 0305010033 RESSORT Disponible Voir la pièce
9 0305010033 RESSORT Disponible Voir la pièce
10 0301000026 GRAISSEUR Non reliée
11 0300011214 VIS Nous contacter Voir la pièce
12 K302020050 ENTRETOISE Disponible Voir la pièce
13 KG02010202 CHAPE DE ROUE Disponible Voir la pièce
14 0300211201 ECROU FREIN Nous contacter Voir la pièce
15 0309000033 ROUE Non reliée
16 0300220801 ECROU Disponible Voir la pièce
16 0300220801 ECROU Disponible Voir la pièce
17 0300400802 RONDELLE PLATE Nous contacter Voir la pièce
17 0300400802 RONDELLE PLATE Nous contacter Voir la pièce
17 0300400802 RONDELLE PLATE Nous contacter Voir la pièce
17 0300400802 RONDELLE PLATE Nous contacter Voir la pièce
18 0300010816 VIS Non reliée
18 0300010816 VIS Non reliée
18 0300010816 VIS Non reliée
19 8102140503 DEFLECTEUR LATERAL Nous contacter Voir la pièce
20 0302020008 RONDELLE SPECIALE Non reliée
20 0302020008 RONDELLE SPECIALE Non reliée
21 8102140504 BANDEAU AVANT Nous contacter Voir la pièce
22 KG02010201 CHAE DE ROUE Non reliée
23 0300211001 ECROU Disponible Voir la pièce
24 0300481001 RONDELLE Non reliée
25 0300011008 VIS Disponible Voir la pièce
chevron_right
