Vue Éclatée SDP 565 Version 2010
Retrouvez les pièces détachées, références et repères disponibles pour SDP 565 Version 2010.

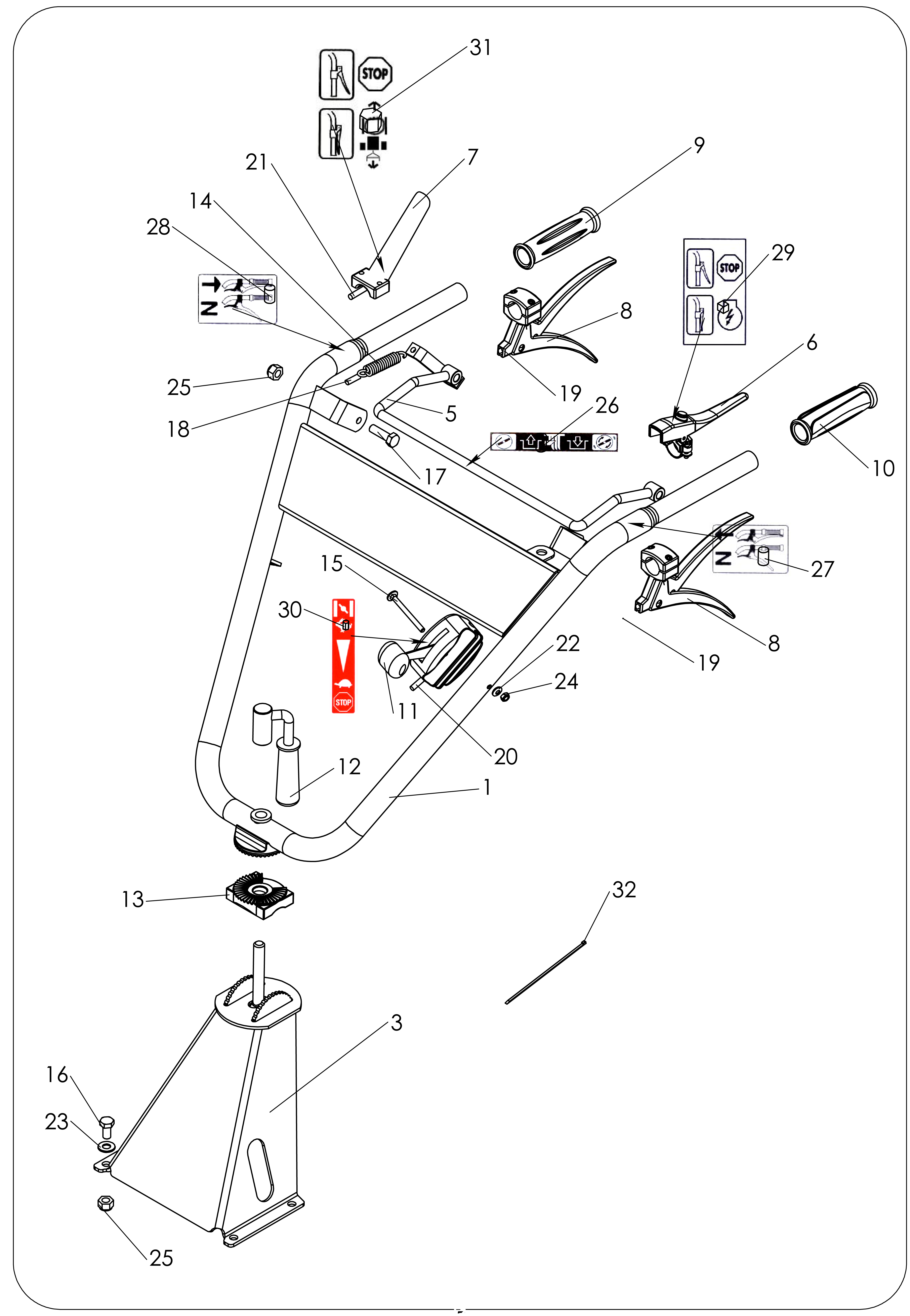

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 5102010307 | Guidon | Nous contacter | Voir la pièce |
| 3 | 5102012302 | Potence | Nous contacter | Voir la pièce |
| 5 | 5102011311 | Manette embr. | Non reliée | |
| 6 | 0307010018 | Poignée | Nous contacter | Voir la pièce |
| 7 | 0307010015 | Levier de frein moteur | Disponible | Voir la pièce |
| 8 | 0307010006 | Levier embrayage deb52 | Disponible | Voir la pièce |
| 8 | 0307010006 | Levier embrayage deb52 | Disponible | Voir la pièce |
| 9 | 0341000036 | POIGNEE CAOUTCHOUC | Nous contacter | Voir la pièce |
| 10 | 0341000035 | Poignée plastique frein moteur | Nous contacter | Voir la pièce |
| 11 | 0307020009 | Manette gaz | Nous contacter | Voir la pièce |
| 12 | 0300801401 | POIGNEE SERRAGE | Disponible | Voir la pièce |
| 13 | 0303000007 | PIECE INTERMEDIAIRE | Disponible | Voir la pièce |
| 14 | 0305010006 | Ressort | Disponible | Voir la pièce |
| 15 | 0300080607 | Vis | Nous contacter | Voir la pièce |
| 16 | 0300011012 | VIS | Nous contacter | Voir la pièce |
| 17 | 0300011003 | VIS | Disponible | Voir la pièce |
| 18 | 0308020035 | Câble embr. lame | Non reliée | |
| 19 | 0308020023 | Câble embrayage avance | Nous contacter | Voir la pièce |
| 19 | 0308020023 | Câble embrayage avance | Nous contacter | Voir la pièce |
| 20 | 0308040037 | Câble gaz | Disponible | Voir la pièce |
| 21 | 0308050009 | Câble de frein | Nous contacter | Voir la pièce |
| 22 | 0300430601 | RONDELLE | Disponible | Voir la pièce |
| 23 | 0300401002 | RONDELLE PLATE | Disponible | Voir la pièce |
| 24 | 0300010602 | VIS | Disponible | Voir la pièce |
| 25 | 0300211001 | ECROU | Disponible | Voir la pièce |
| 25 | 0300211001 | ECROU | Disponible | Voir la pièce |
| 26 | 0503000023 | Etiquette "embr. lame" | Nous contacter | Voir la pièce |
| 27 | 0503000002 | Etiquette | Nous contacter | Voir la pièce |
| 28 | 0503000001 | Autocollant embrayage m.ar | Disponible | Voir la pièce |
| 29 | 0503000026 | Etiquette | Nous contacter | Voir la pièce |
| 30 | 0503000040 | Etiquette " départ/stop" | Nous contacter | Voir la pièce |
| 31 | 0503000061 | Etiquette frein | Nous contacter | Voir la pièce |
| 32 | 0301060003 | ATTACHE RILSAN | Disponible | Voir la pièce |

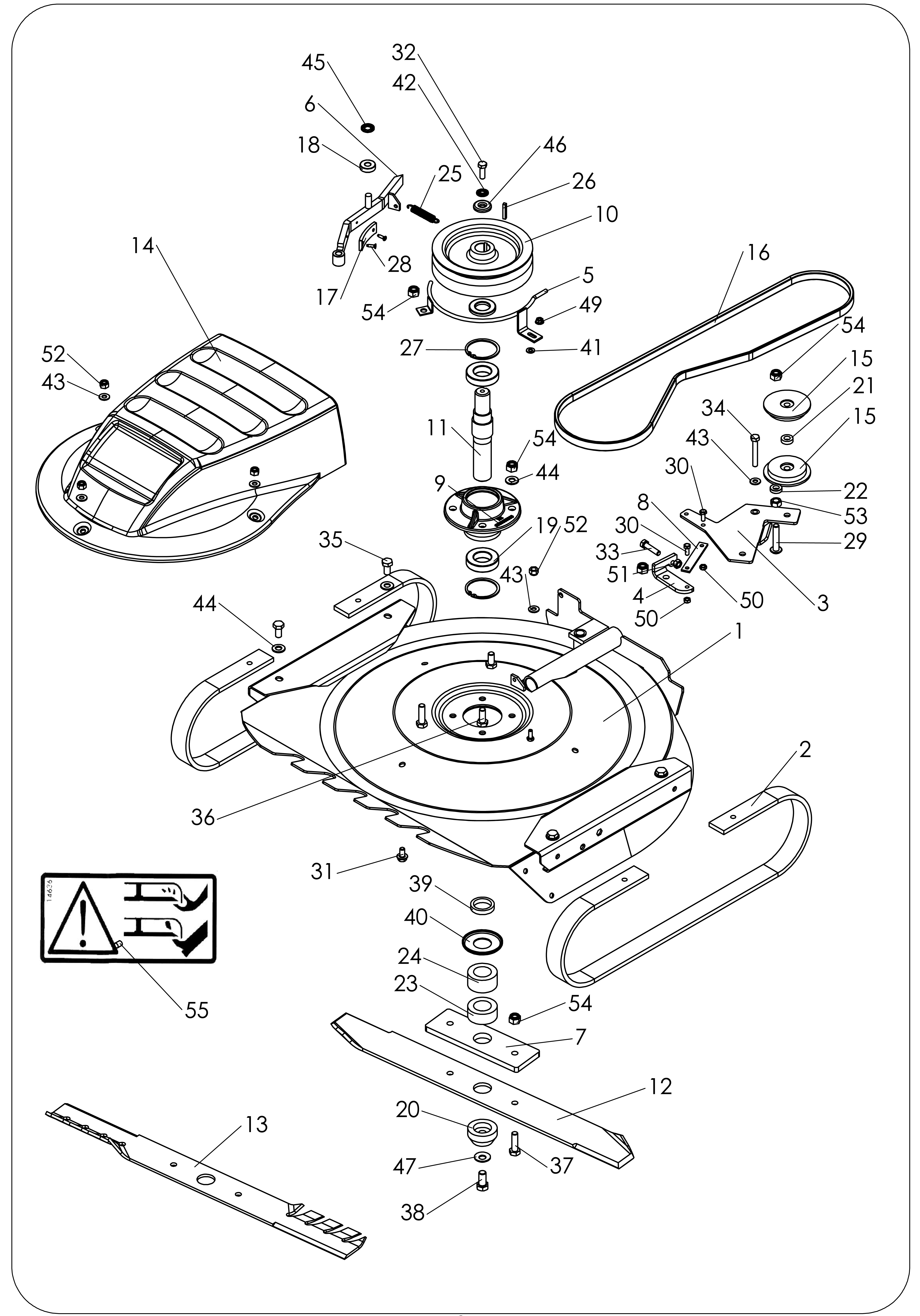

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 5102010506 | Carter | Nous contacter | Voir la pièce |
| 2 | 5102010510 | PATIN | Disponible | Voir la pièce |
| 3 | 5102010105 | Support embray lame | Nous contacter | Voir la pièce |
| 4 | 5102010109 | Patte | Nous contacter | Voir la pièce |
| 5 | 5102010104 | Guide courroie | Disponible | Voir la pièce |
| 6 | 5102010106 | Frein de lame | Nous contacter | Voir la pièce |
| 7 | 5102010116 | Support de lame | Disponible | Voir la pièce |
| 8 | 5102010108 | Plat de liaison | Nous contacter | Voir la pièce |
| 9 | 0302030025 | PALIER | Nous contacter | Voir la pièce |
| 10 | 0303000016 | POULIE | Nous contacter | Voir la pièce |
| 11 | 0302010071 | Arbre | Nous contacter | Voir la pièce |
| 12 | 0320020013 | Lame broussaille | Nous contacter | Voir la pièce |
| 13 | 0320020012 | Lame herbe | Nous contacter | Voir la pièce |
| 14 | 0340040002 | CAPOT COURROIE | Non reliée | |
| 15 | 0340040014 | GALET | Nous contacter | Voir la pièce |
| 15 | 0340040014 | GALET | Nous contacter | Voir la pièce |
| 16 | 0306030052 | COURROIE | Disponible | Voir la pièce |
| 17 | 5504000011 | PLATINE | Nous contacter | Voir la pièce |
| 18 | 0306010003 | Entretoise | Nous contacter | Voir la pièce |
| 19 | 0306010008 | ROULEMENT | Disponible | Voir la pièce |
| 20 | 0302020041 | ENTRETOISE DE SERRAGE | Disponible | Voir la pièce |
| 21 | 0302020018 | ENTRETOISE | Disponible | Voir la pièce |
| 22 | 0302020080 | Entretoise | Nous contacter | Voir la pièce |
| 23 | 0302020066 | Entretoise | Disponible | Voir la pièce |
| 24 | 0302020061 | Entretoise | Disponible | Voir la pièce |
| 25 | 0305010011 | Ressort | Disponible | Voir la pièce |
| 26 | 0301040003 | CLAVETTE CARREE | Nous contacter | Voir la pièce |
| 27 | 0301070009 | CIRCLIPS INTERIEUR | Disponible | Voir la pièce |
| 28 | 0300090402 | Vis | Disponible | Voir la pièce |
| 29 | 0300101001 | Vis | Disponible | Voir la pièce |
| 30 | 0300010602 | VIS | Disponible | Voir la pièce |
| 30 | 0300010602 | VIS | Disponible | Voir la pièce |
| 31 | 0300010815 | VIS | Disponible | Voir la pièce |
| 32 | 0300090801 | VIS | Nous contacter | Voir la pièce |
| 33 | 0300010827 | Vis | Nous contacter | Voir la pièce |
| 34 | 0300010809 | Vis | Disponible | Voir la pièce |
| 35 | 0300011012 | VIS | Nous contacter | Voir la pièce |
| 36 | 0300011008 | VIS | Disponible | Voir la pièce |
| 37 | 0300011015 | VIS | Disponible | Voir la pièce |
| 38 | 0300011211 | VIS | Disponible | Voir la pièce |
| 39 | 0302020043 | RONDELLE DE LAME | Disponible | Voir la pièce |
| 40 | 55040000032 | Rondelle | Nous contacter | Voir la pièce |
| 41 | 0300400602 | RONDELLE | Disponible | Voir la pièce |
| 42 | 0300430801 | RONDELLE | Nous contacter | Voir la pièce |
| 43 | 0300400802 | RONDELLE PLATE | Nous contacter | Voir la pièce |
| 43 | 0300400802 | RONDELLE PLATE | Nous contacter | Voir la pièce |
| 43 | 0300400802 | RONDELLE PLATE | Nous contacter | Voir la pièce |
| 44 | 0300401002 | RONDELLE PLATE | Disponible | Voir la pièce |
| 44 | 0300401002 | RONDELLE PLATE | Disponible | Voir la pièce |
| 45 | 0300461001 | RONDELLE STARLOCK | Nous contacter | Voir la pièce |
| 46 | 0300411101 | RONDELLE | Disponible | Voir la pièce |
| 47 | 0300431201 | RONDELLE CONTACT | Disponible | Voir la pièce |
| 49 | 0300260601 | ECROU A EMBASE CRANTE | Disponible | Voir la pièce |
| 50 | 0300210602 | ECROU | Non reliée | |
| 50 | 0300210602 | ECROU | Non reliée | |
| 51 | 0300200802 | ECROU | Disponible | Voir la pièce |
| 52 | 0300210802 | ECROU FREIN BORGNE | Nous contacter | Voir la pièce |
| 52 | 0300210802 | ECROU FREIN BORGNE | Nous contacter | Voir la pièce |
| 53 | 0300201002 | ECROU | Nous contacter | Voir la pièce |
| 54 | 0300211001 | ECROU | Disponible | Voir la pièce |
| 54 | 0300211001 | ECROU | Disponible | Voir la pièce |
| 54 | 0300211001 | ECROU | Disponible | Voir la pièce |
| 54 | 0300211001 | ECROU | Disponible | Voir la pièce |
| 55 | 0503000006 | AUTOCOLLANT DANGER | Disponible | Voir la pièce |

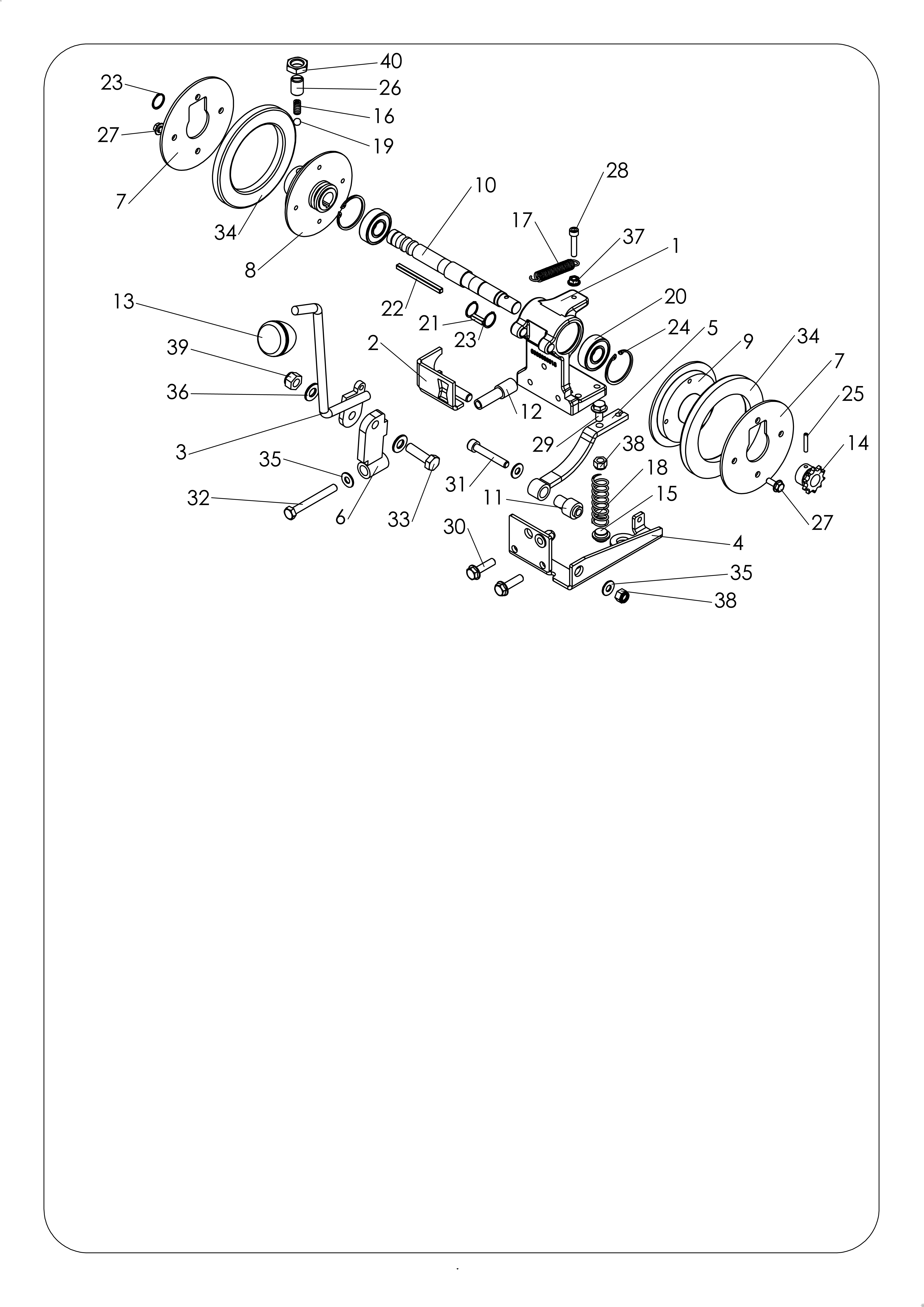

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 0303000018 | Palier | Nous contacter | Voir la pièce |
| 2 | 5102010103 | Fourchette | Disponible | Voir la pièce |
| 3 | 5102010301 | Levier | Nous contacter | Voir la pièce |
| 4 | 5102010111 | Tôle | Nous contacter | Voir la pièce |
| 5 | 5102010110 | Levier frein | Nous contacter | Voir la pièce |
| 6 | 5102010112 | Support | Nous contacter | Voir la pièce |
| 7 | 5002010102 | FLASQUE | Disponible | Voir la pièce |
| 8 | 0303000005 | MOYEU G | Nous contacter | Voir la pièce |
| 9 | 0303000004 | MOYEU D | Nous contacter | Voir la pièce |
| 10 | 0302010019 | Arbre | Nous contacter | Voir la pièce |
| 11 | 0302010077 | Axe | Nous contacter | Voir la pièce |
| 12 | 0302010076 | Axe | Nous contacter | Voir la pièce |
| 13 | 0341000055 | Pommeau | Disponible | Voir la pièce |
| 14 | 0306050014 | PIGNON | Nous contacter | Voir la pièce |
| 15 | 0302010082 | Pion guidage | Disponible | Voir la pièce |
| 16 | 0305020004 | RESSORT | Nous contacter | Voir la pièce |
| 17 | 0305010004 | RESSORT | Disponible | Voir la pièce |
| 19 | 0306010001 | BILLE | Nous contacter | Voir la pièce |
| 20 | 0306010013 | ROULEMENT | Nous contacter | Voir la pièce |
| 21 | 0301040002 | CLAVETTE | Disponible | Voir la pièce |
| 22 | 0301040005 | CLAVETTE | Disponible | Voir la pièce |
| 23 | 0301070003 | CIRCLIPS | Nous contacter | Voir la pièce |
| 23 | 0301070003 | CIRCLIPS | Nous contacter | Voir la pièce |
| 24 | 0301070005 | CIRCLIPS | Nous contacter | Voir la pièce |
| 25 | 0301020002 | GOUPILLE | Nous contacter | Voir la pièce |
| 26 | 0302010043 | ENTRETOISE | Disponible | Voir la pièce |
| 27 | 0300010609 | VIS EMBASE CRANTEE | Disponible | Voir la pièce |
| 27 | 0300010609 | VIS EMBASE CRANTEE | Disponible | Voir la pièce |
| 28 | 0300020603 | Vis | Disponible | Voir la pièce |
| 29 | 0300010815 | VIS | Disponible | Voir la pièce |
| 30 | 0300010807 | VIS | Nous contacter | Voir la pièce |
| 31 | 0300020803 | Vis | Nous contacter | Voir la pièce |
| 32 | 0300010822 | Vis | Nous contacter | Voir la pièce |
| 33 | 0300011003 | VIS | Disponible | Voir la pièce |
| 34 | 0341000044 | RONDELLE DE FRICTION | Nous contacter | Voir la pièce |
| 34 | 0341000044 | RONDELLE DE FRICTION | Nous contacter | Voir la pièce |
| 35 | 0300400802 | RONDELLE PLATE | Nous contacter | Voir la pièce |
| 35 | 0300400802 | RONDELLE PLATE | Nous contacter | Voir la pièce |
| 36 | 0300401002 | RONDELLE PLATE | Disponible | Voir la pièce |
| 37 | 0300260601 | ECROU A EMBASE CRANTE | Disponible | Voir la pièce |
| 38 | 0300210802 | ECROU FREIN BORGNE | Nous contacter | Voir la pièce |
| 38 | 0300210802 | ECROU FREIN BORGNE | Nous contacter | Voir la pièce |
| 39 | 0300211001 | ECROU | Disponible | Voir la pièce |

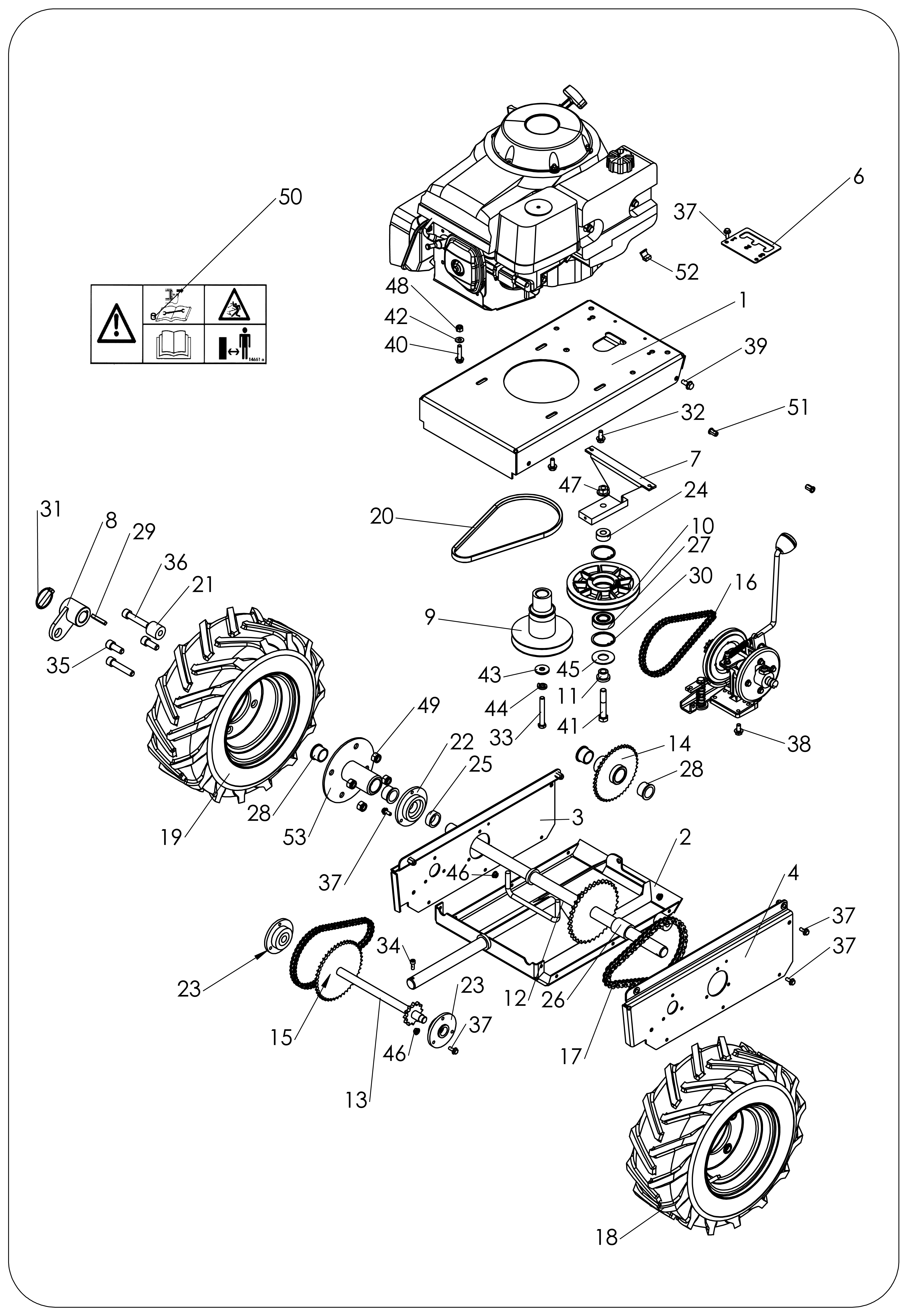

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 5102010504 | Caisson sup. | Nous contacter | Voir la pièce |
| 2 | 5102010501 | Caisson inf. | Nous contacter | Voir la pièce |
| 3 | 5102010502 | Caisson latéral droit | Nous contacter | Voir la pièce |
| 4 | 5102010503 | Caisson latéral gauche | Nous contacter | Voir la pièce |
| 6 | 5102011312 | Grille vitesse | Nous contacter | Voir la pièce |
| 6 | 5102012301 | Grille vitesse | Nous contacter | Voir la pièce |
| 7 | 5102010101 | Balancier | Nous contacter | Voir la pièce |
| 8 | 5102010113 | Moyeu 3/4 | Nous contacter | Voir la pièce |
| 9 | 5102010115 | Poulie moteur | Nous contacter | Voir la pièce |
| 10 | 0306060013 | POULIE | Nous contacter | Voir la pièce |
| 11 | 0302010016 | AXE DE POULIE | Disponible | Voir la pièce |
| 12 | 0302010078 | Arbre de roue | Nous contacter | Voir la pièce |
| 13 | 0302010079 | Arbre intermédiaire | Nous contacter | Voir la pièce |
| 14 | 0306050021 | Pignon | Nous contacter | Voir la pièce |
| 15 | 0306020017 | Chaine 62 M | Nous contacter | Voir la pièce |
| 16 | 0306020016 | Chaine | Nous contacter | Voir la pièce |
| 17 | 0306020018 | Chaine | Nous contacter | Voir la pièce |
| 18 | 0309000017 | ROUE GAUCHE CPLTE | Nous contacter | Voir la pièce |
| 19 | 0309000018 | ROUE DROITE CPLTE | Nous contacter | Voir la pièce |
| 20 | 0306030023 | COURROIE | Nous contacter | Voir la pièce |
| 21 | 0302020062 | Entretoise | Nous contacter | Voir la pièce |
| 22 | 0340050001 | Palier | Disponible | Voir la pièce |
| 23 | 0340040013 | PALIER ARBRE | Disponible | Voir la pièce |
| 23 | 0340040013 | PALIER ARBRE | Disponible | Voir la pièce |
| 24 | 0302020067 | Entretoise | Nous contacter | Voir la pièce |
| 25 | 0302020063 | Entretoise | Nous contacter | Voir la pièce |
| 26 | 0302020064 | Entretoise | Nous contacter | Voir la pièce |
| 27 | 0306010015 | ROULEMENT | Nous contacter | Voir la pièce |
| 28 | 0306010022 | Douille | Disponible | Voir la pièce |
| 28 | 0306010022 | Douille | Disponible | Voir la pièce |
| 29 | 0301040006 | CLAVETTE CARREE | Disponible | Voir la pièce |
| 30 | 0301070006 | CIRCLIPS | Nous contacter | Voir la pièce |
| 31 | 0301010009 | GOUPILLE | Nous contacter | Voir la pièce |
| 32 | 0300060504 | VIS | Disponible | Voir la pièce |
| 33 | 0300060702 | Vis | Disponible | Voir la pièce |
| 34 | 0300020601 | VIS | Disponible | Voir la pièce |
| 35 | 0300021202 | Vis | Disponible | Voir la pièce |
| 36 | 0300021203 | Vis | Nous contacter | Voir la pièce |
| 37 | 0300010609 | VIS EMBASE CRANTEE | Disponible | Voir la pièce |
| 37 | 0300010609 | VIS EMBASE CRANTEE | Disponible | Voir la pièce |
| 37 | 0300010609 | VIS EMBASE CRANTEE | Disponible | Voir la pièce |
| 37 | 0300010609 | VIS EMBASE CRANTEE | Disponible | Voir la pièce |
| 37 | 0300010609 | VIS EMBASE CRANTEE | Disponible | Voir la pièce |
| 38 | 0300010815 | VIS | Disponible | Voir la pièce |
| 39 | 0300010816 | VIS | Non reliée | |
| 40 | 0300010834 | VIS | Disponible | Voir la pièce |
| 41 | 0300011209 | VIS | Disponible | Voir la pièce |
| 42 | 0300400802 | RONDELLE PLATE | Nous contacter | Voir la pièce |
| 43 | 0300411101 | RONDELLE | Disponible | Voir la pièce |
| 44 | 0300451201 | Rondelle | Nous contacter | Voir la pièce |
| 45 | 0341000046 | RONDELLE | Nous contacter | Voir la pièce |
| 46 | 0300260601 | ECROU A EMBASE CRANTE | Disponible | Voir la pièce |
| 46 | 0300260601 | ECROU A EMBASE CRANTE | Disponible | Voir la pièce |
| 47 | 0300251202 | Ecrou | Disponible | Voir la pièce |
| 48 | 0300210802 | ECROU FREIN BORGNE | Nous contacter | Voir la pièce |
| 49 | 0300211201 | ECROU FREIN | Nous contacter | Voir la pièce |
| 50 | 0503000016 | AUTOCOLLANT PRECAUTION EMPLOI | Disponible | Voir la pièce |
| 51 | 0300600602 | Insert | Nous contacter | Voir la pièce |
| 52 | 0341000057 | Fiche elec. | Nous contacter | Voir la pièce |
| 53 | 5102010505 | Moyeu de roue | Disponible | Voir la pièce |

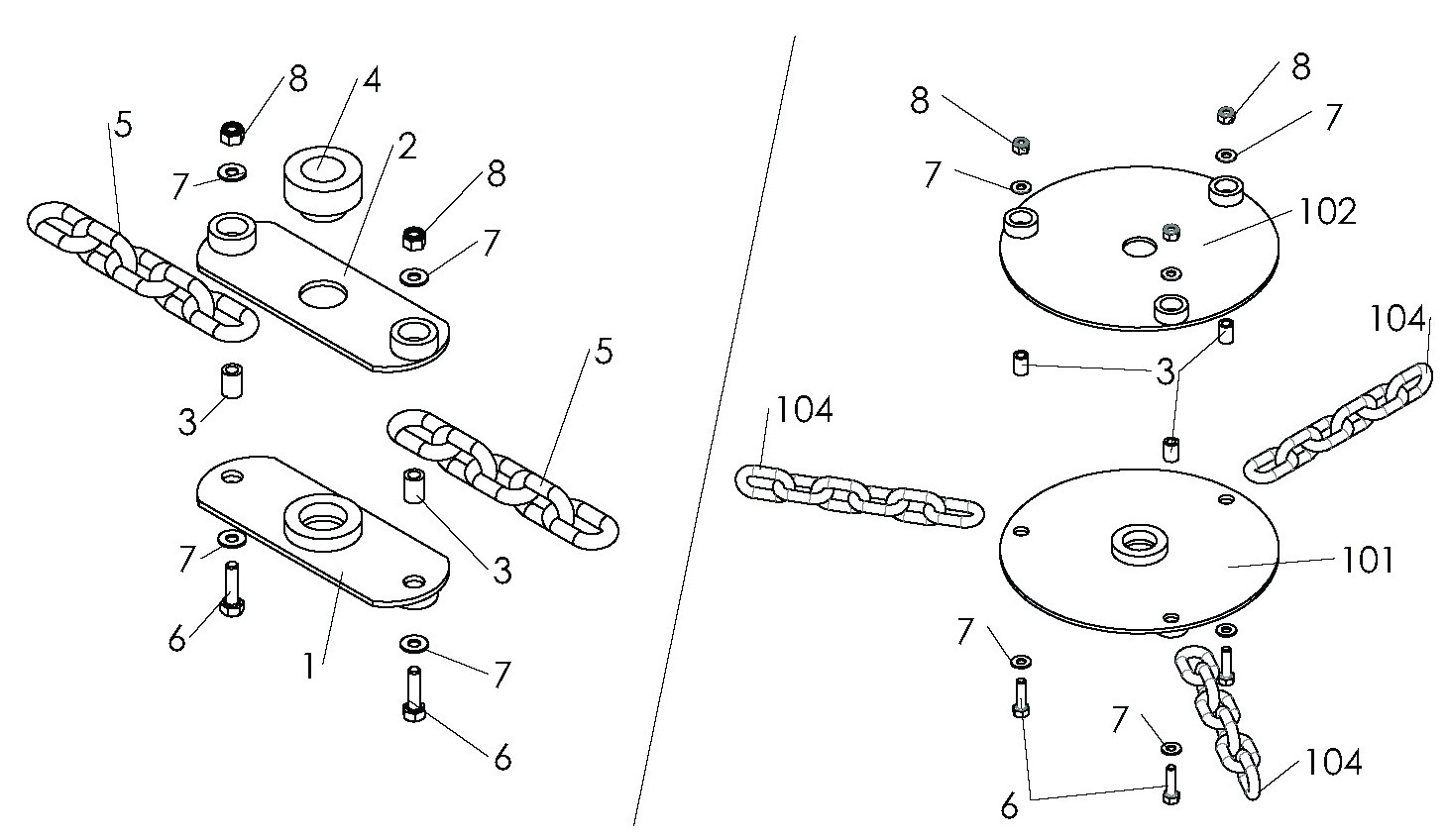

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 3 | 0302020077 | Entretoise | Non reliée | |
| 6 | 0300010807 | VIS | Nous contacter | Voir la pièce |
| 7 | 0300400802 | RONDELLE PLATE | Nous contacter | Voir la pièce |
| 7 | 0300400802 | RONDELLE PLATE | Nous contacter | Voir la pièce |
| 7 | 0300400802 | RONDELLE PLATE | Nous contacter | Voir la pièce |
| 7 | 0300400802 | RONDELLE PLATE | Nous contacter | Voir la pièce |
| 8 | 0300210802 | ECROU FREIN BORGNE | Nous contacter | Voir la pièce |
| 8 | 0300210802 | ECROU FREIN BORGNE | Nous contacter | Voir la pièce |
| 101 | 8002050303 | Plateau inf. | Nous contacter | Voir la pièce |
| 102 | 8002050304 | Plateau sup. | Nous contacter | Voir la pièce |
| 104 | 0306020023 | Chaîne | Non reliée | |
| 104 | 0306020023 | Chaîne | Non reliée | |
| 104 | 0306020023 | Chaîne | Non reliée |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 5102010514 | Bandeau avant | Nous contacter | Voir la pièce |
| 2 | 5102010513 | Support de roue | Nous contacter | Voir la pièce |
| 3 | 5102010515 | Deflecteur lateral | Nous contacter | Voir la pièce |
| 4 | 0002020078 | Chape de roue | Non reliée | |
| 5 | 0002020075 | Chape de roue | Non reliée | |
| 6 | 0002020051 | Chapeau de chape | Nous contacter | Voir la pièce |
| 6 | 0002020051 | Chapeau de chape | Nous contacter | Voir la pièce |
| 7 | 0002020204 | Axe de blocage | Nous contacter | Voir la pièce |
| 7 | 0002020204 | Axe de blocage | Nous contacter | Voir la pièce |
| 8 | 0002020338 | Entretoise | Disponible | Voir la pièce |
| 8 | 0002020338 | Entretoise | Disponible | Voir la pièce |
| 9 | 0002020209 | Roue | Disponible | Voir la pièce |
| 9 | 0002020209 | Roue | Disponible | Voir la pièce |
| 10 | 0002020050 | Boule plastique | Non reliée | |
| 10 | 0002020050 | Boule plastique | Non reliée | |
| 11 | 0002020337 | Graisseur | Nous contacter | Voir la pièce |
| 11 | 0002020337 | Graisseur | Nous contacter | Voir la pièce |
| 12 | 0002020205 | Ressort | Disponible | Voir la pièce |
| 12 | 0002020205 | Ressort | Disponible | Voir la pièce |
| 13 | 0305010012 | Ressort | Nous contacter | Voir la pièce |
| 13 | 0305010012 | Ressort | Nous contacter | Voir la pièce |
| 14 | 0002020203 | Goupille | Nous contacter | Voir la pièce |
| 14 | 0002020203 | Goupille | Nous contacter | Voir la pièce |
| 15 | 0300010815 | VIS | Disponible | Voir la pièce |
| 15 | 0300010815 | VIS | Disponible | Voir la pièce |
| 16 | 0300010806 | VIS | Nous contacter | Voir la pièce |
| 17 | 0300011214 | VIS | Nous contacter | Voir la pièce |
| 17 | 0300011214 | VIS | Nous contacter | Voir la pièce |
| 18 | 0300211201 | ECROU FREIN | Nous contacter | Voir la pièce |
| 18 | 0300211201 | ECROU FREIN | Nous contacter | Voir la pièce |
| 19 | 0302000012 | Plat | Nous contacter | Voir la pièce |
| 20 | 0300430801 | RONDELLE | Nous contacter | Voir la pièce |
| 20 | 0300430801 | RONDELLE | Nous contacter | Voir la pièce |
| 21 | 0300410901 | RONDELLE | Disponible | Voir la pièce |
