Vue Éclatée SDP 459 Version 2025
Retrouvez les pièces détachées, références et repères disponibles pour SDP 459 Version 2025.

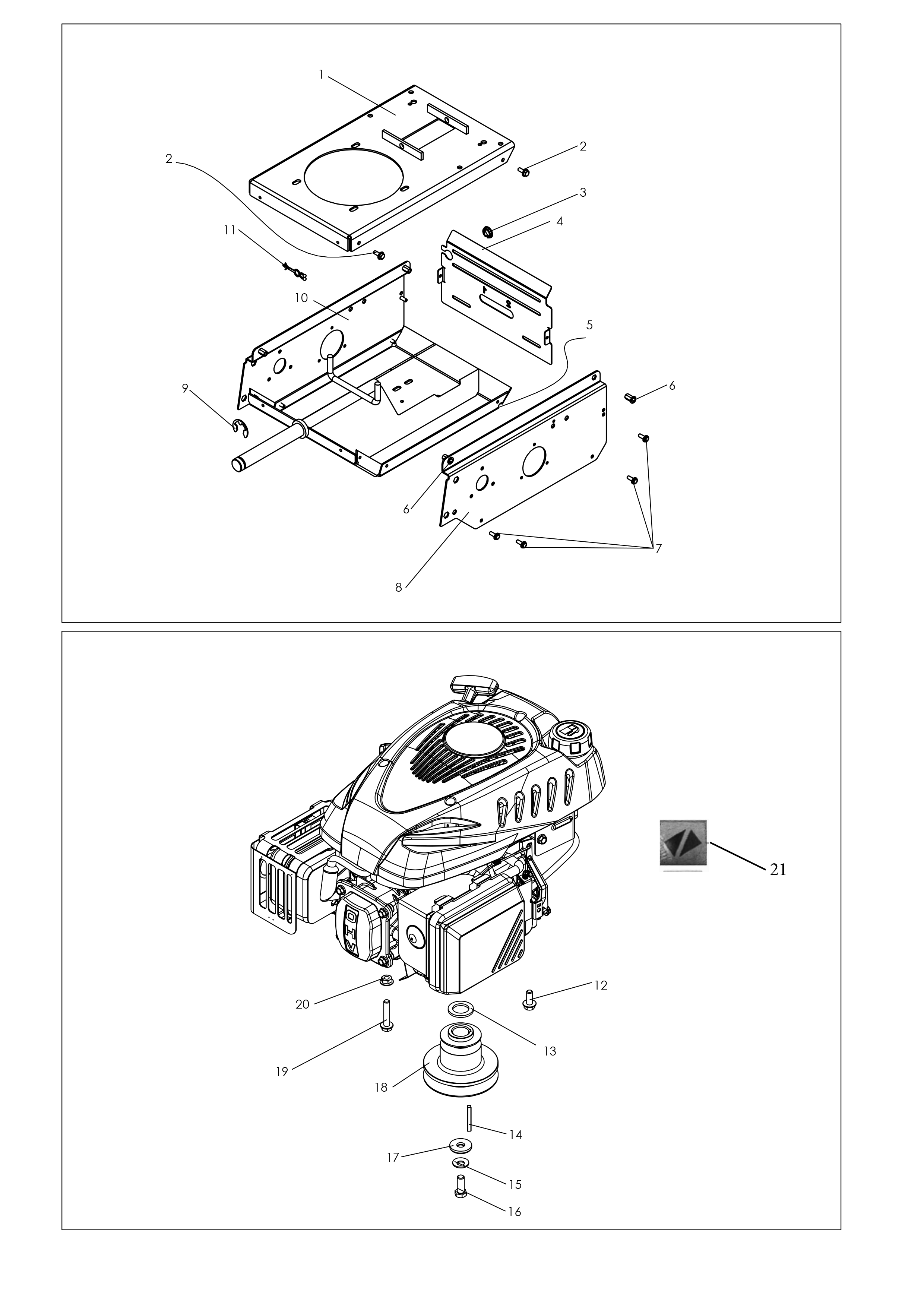

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 5002010504 | CARTER SUP | Nous contacter | Voir la pièce |
| 2 | 0300010609 | VIS EMBASE CRANTEE | Disponible | Voir la pièce |
| 2 | 0300010609 | VIS EMBASE CRANTEE | Disponible | Voir la pièce |
| 3 | 0341000152 | RONDELLE | Disponible | Voir la pièce |
| 4 | 5002035701 | CARTER ARRIERE | Disponible | Voir la pièce |
| 5 | 5002030501 | CARTER INFERIEUR | Nous contacter | Voir la pièce |
| 6 | 0300600302 | INSERT | Non reliée | |
| 6 | 0300600302 | INSERT | Non reliée | |
| 7 | 0300090602 | VIS | Disponible | Voir la pièce |
| 8 | 5002030503 | CARTER LATERAL G | Nous contacter | Voir la pièce |
| 9 | 0301070041 | CIRCLIPS | Disponible | Voir la pièce |
| 10 | 5002030502 | CARTER LATERAL D | Nous contacter | Voir la pièce |
| 11 | 0341000033 | LIEN TORSADE | Disponible | Voir la pièce |
| 12 | 0300010816 | VIS | Non reliée | |
| 13 | 0302020024 | RONDELLE | Disponible | Voir la pièce |
| 14 | 0301040001 | CLAVETTE | Nous contacter | Voir la pièce |
| 15 | 0300431001 | RONDELLE DE LAME | Disponible | Voir la pièce |
| 16 | 0300060302 | VIS | Nous contacter | Voir la pièce |
| 17 | 0300411101 | RONDELLE | Disponible | Voir la pièce |
| 18 | 0306060002 | POULIE MOTEUR | Non reliée | |
| 19 | 0300010817 | VIS | Disponible | Voir la pièce |
| 20 | 0300260801 | ECROU | Nous contacter | Voir la pièce |
| 21 | 0503130058 | LOGO STAUB | Non reliée |

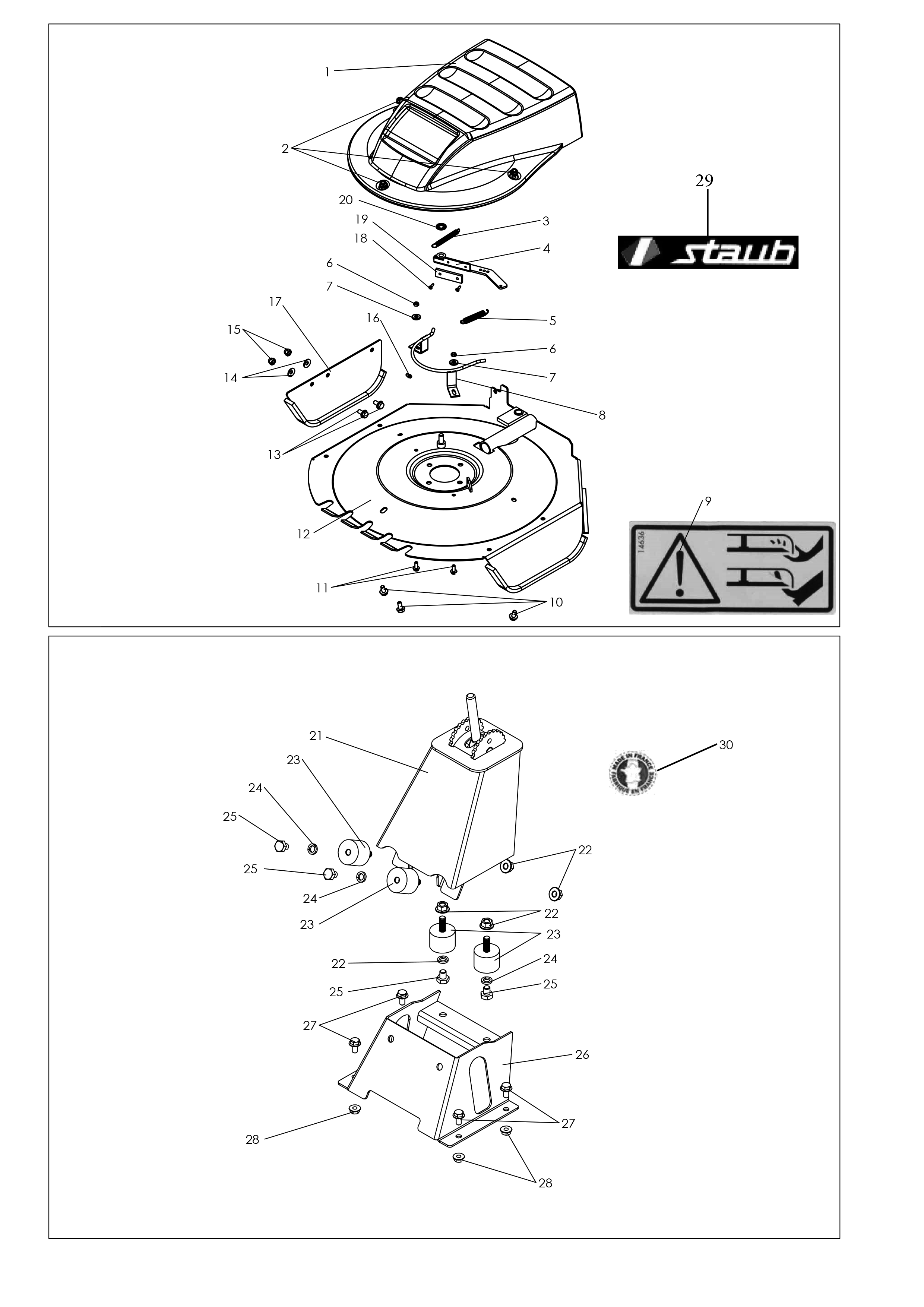

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 0340040008 | PROTEGE COURROIE | Nous contacter | Voir la pièce |
| 2 | 0300210805 | ECROU | Disponible | Voir la pièce |
| 3 | 0305010001 | RESSORT DE RAPPEL | Disponible | Voir la pièce |
| 4 | 5002030213 | LEVIER FREIN DE LAME | Nous contacter | Voir la pièce |
| 5 | 0305010005 | RESSORT FREIN DE LAME | Nous contacter | Voir la pièce |
| 6 | 0300210602 | ECROU | Non reliée | |
| 6 | 0300210602 | ECROU | Non reliée | |
| 7 | 0300410602 | RONDELLE | Disponible | Voir la pièce |
| 7 | 0300410602 | RONDELLE | Disponible | Voir la pièce |
| 8 | 5003030011 | GUIDE COURROIE | Nous contacter | Voir la pièce |
| 9 | 0503000006 | AUTOCOLLANT DANGER | Disponible | Voir la pièce |
| 10 | 0300010815 | VIS | Disponible | Voir la pièce |
| 11 | 0300010609 | VIS EMBASE CRANTEE | Disponible | Voir la pièce |
| 12 | 5002030512 | CARTER | Nous contacter | Voir la pièce |
| 13 | 0300010815 | VIS | Disponible | Voir la pièce |
| 14 | 0300430801 | RONDELLE | Nous contacter | Voir la pièce |
| 15 | 0300220801 | ECROU | Disponible | Voir la pièce |
| 16 | 0301000016 | GRAISSEUR | Nous contacter | Voir la pièce |
| 17 | 5002030506 | DEFLECTEUR | Nous contacter | Voir la pièce |
| 18 | 0300090411 | VIS | Nous contacter | Voir la pièce |
| 19 | 5504000011 | PLATINE | Nous contacter | Voir la pièce |
| 20 | 0300461001 | RONDELLE STARLOCK | Nous contacter | Voir la pièce |
| 21 | 5002035710 | POTENCE H | Nous contacter | Voir la pièce |
| 22 | 0300261001 | ECROU | Disponible | Voir la pièce |
| 22 | 0300261001 | ECROU | Disponible | Voir la pièce |
| 22 | 0300261001 | ECROU | Disponible | Voir la pièce |
| 23 | 0341000157 | SILENBLOC | Disponible | Voir la pièce |
| 23 | 0341000157 | SILENBLOC | Disponible | Voir la pièce |
| 23 | 0341000157 | SILENBLOC | Disponible | Voir la pièce |
| 24 | 0300451001 | RONDELLE | Disponible | Voir la pièce |
| 24 | 0300451001 | RONDELLE | Disponible | Voir la pièce |
| 24 | 0300451001 | RONDELLE | Disponible | Voir la pièce |
| 25 | 0300011034 | VIS | Nous contacter | Voir la pièce |
| 25 | 0300011034 | VIS | Nous contacter | Voir la pièce |
| 25 | 0300011034 | VIS | Nous contacter | Voir la pièce |
| 25 | 0300011034 | VIS | Nous contacter | Voir la pièce |
| 26 | 5002032411 | POTENCE B | Nous contacter | Voir la pièce |
| 26 | 5002035711 | POTENCE B | Nous contacter | Voir la pièce |
| 27 | 0300010815 | VIS | Disponible | Voir la pièce |
| 27 | 0300010815 | VIS | Disponible | Voir la pièce |
| 28 | 0300260801 | ECROU | Nous contacter | Voir la pièce |
| 28 | 0300260801 | ECROU | Nous contacter | Voir la pièce |
| 29 | 0503010026 | LOGO STAUB CAPOT | Non reliée | |
| 30 | 0503000095 | LOGO France | Non reliée |

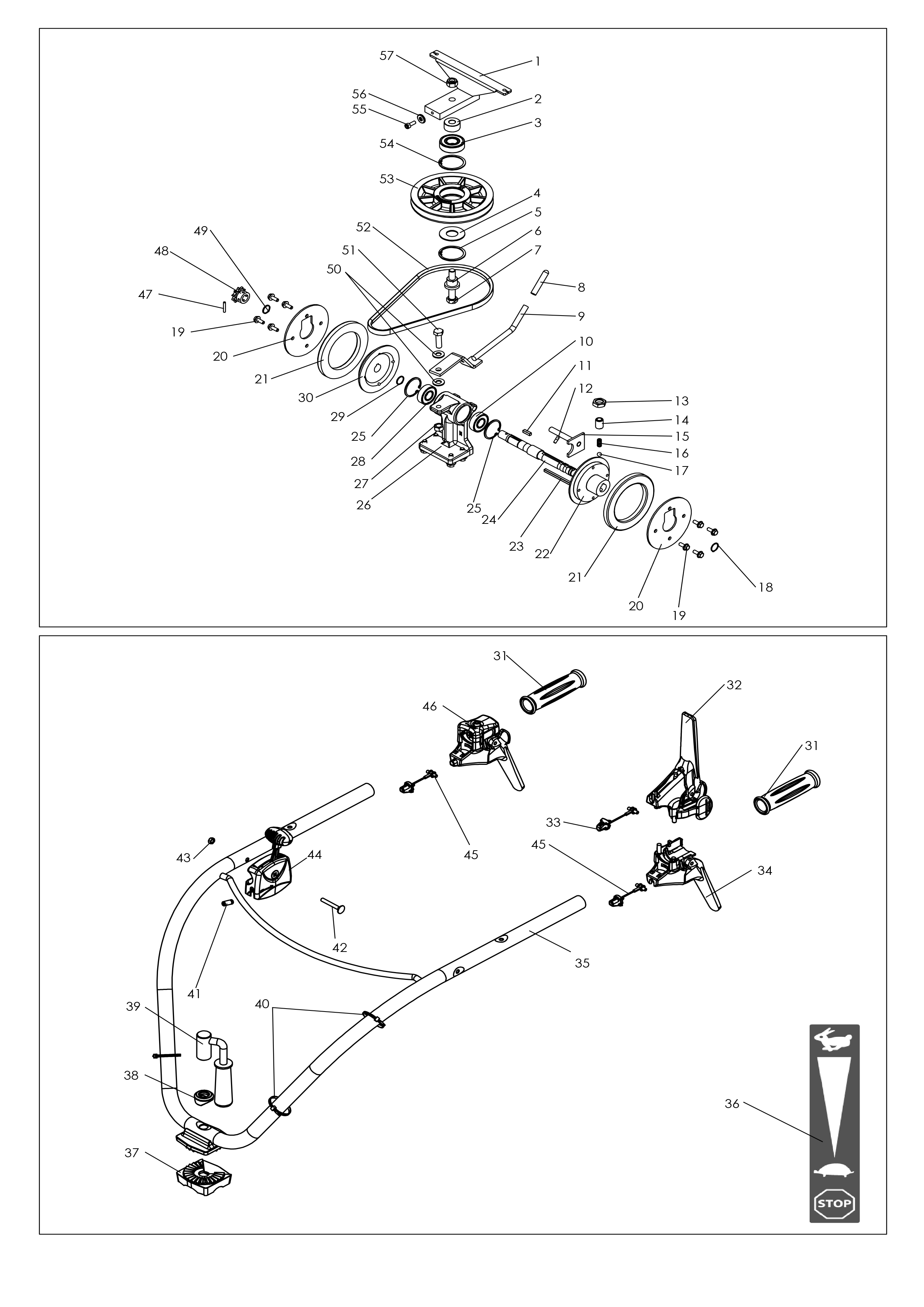

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 5002010101 | BALANCIER | Nous contacter | Voir la pièce |
| 2 | 0302020025 | ENTRETOISE | Disponible | Voir la pièce |
| 3 | 0306010015 | ROULEMENT | Nous contacter | Voir la pièce |
| 4 | 0341000046 | RONDELLE | Nous contacter | Voir la pièce |
| 5 | 0301070006 | CIRCLIPS | Nous contacter | Voir la pièce |
| 6 | 0302010016 | AXE DE POULIE | Disponible | Voir la pièce |
| 7 | 0300011209 | VIS | Disponible | Voir la pièce |
| 8 | 0341000024 | POIGNEE | Disponible | Voir la pièce |
| 9 | 5002010107 | LEVIER | Nous contacter | Voir la pièce |
| 10 | 0306010013 | ROULEMENT | Nous contacter | Voir la pièce |
| 11 | 0301040002 | CLAVETTE | Disponible | Voir la pièce |
| 12 | 030201004 | VIS | Non reliée | |
| 13 | 0300251401 | ECROU | Disponible | Voir la pièce |
| 14 | 0302010043 | ENTRETOISE | Disponible | Voir la pièce |
| 15 | 5002010103 | FOURCHETTE | Nous contacter | Voir la pièce |
| 16 | 0305020004 | RESSORT | Nous contacter | Voir la pièce |
| 17 | 0306010001 | BILLE | Nous contacter | Voir la pièce |
| 18 | 0301070003 | CIRCLIPS | Nous contacter | Voir la pièce |
| 19 | 0300010609 | VIS EMBASE CRANTEE | Disponible | Voir la pièce |
| 19 | 0300010609 | VIS EMBASE CRANTEE | Disponible | Voir la pièce |
| 20 | 5002010102 | FLASQUE | Disponible | Voir la pièce |
| 20 | 5002010102 | FLASQUE | Disponible | Voir la pièce |
| 21 | 0341000044 | RONDELLE DE FRICTION | Nous contacter | Voir la pièce |
| 21 | 0341000044 | RONDELLE DE FRICTION | Nous contacter | Voir la pièce |
| 22 | 0303000005 | MOYEU G | Nous contacter | Voir la pièce |
| 23 | 0301040005 | CLAVETTE | Disponible | Voir la pièce |
| 24 | 0302010018 | ARBRE | Disponible | Voir la pièce |
| 25 | 0301070005 | CIRCLIPS | Nous contacter | Voir la pièce |
| 25 | 0301070005 | CIRCLIPS | Nous contacter | Voir la pièce |
| 26 | 0302030027 | PALIER | Nous contacter | Voir la pièce |
| 27 | 0300201002 | ECROU | Nous contacter | Voir la pièce |
| 28 | 0306010013 | ROULEMENT | Nous contacter | Voir la pièce |
| 29 | 0301070003 | CIRCLIPS | Nous contacter | Voir la pièce |
| 30 | 0303000004 | MOYEU D | Nous contacter | Voir la pièce |
| 31 | 0341000036 | POIGNEE CAOUTCHOUC | Nous contacter | Voir la pièce |
| 31 | 0341000036 | POIGNEE CAOUTCHOUC | Nous contacter | Voir la pièce |
| 32 | 0307020033 | LEVIER EMBRAYAGE LAME | Disponible | Voir la pièce |
| 33 | 0308020089 | CABLE EMBRAYAGE LAME | Nous contacter | Voir la pièce |
| 34 | 0307020034 | MANETTE | Disponible | Voir la pièce |
| 35 | 5002000302 | GUIDON | Disponible | Voir la pièce |
| 36 | 0503000045 | AUTOCOLLANT GAZ ARRET MOTEUR | Disponible | Voir la pièce |
| 37 | 0303000042 | NOIX CRANTEE RENFORCEE | Nous contacter | Voir la pièce |
| 38 | 0303000024 | ENTRETOISE POIGNEE SERRAGE | Nous contacter | Voir la pièce |
| 39 | 0300801401 | POIGNEE SERRAGE | Disponible | Voir la pièce |
| 40 | 0301060003 | ATTACHE RILSAN | Disponible | Voir la pièce |
| 41 | 0308040050 | CABLE DE GAZ | Nous contacter | Voir la pièce |
| 42 | 0300080610 | VIS | Disponible | Voir la pièce |
| 43 | 0300210602 | ECROU | Non reliée | |
| 44 | 0307020023 | MANETTE DE GAZ | Nous contacter | Voir la pièce |
| 45 | 0308020090 | CABLE | Nous contacter | Voir la pièce |
| 45 | 0308020090 | CABLE | Nous contacter | Voir la pièce |
| 46 | 0307020032 | MANETTE | Disponible | Voir la pièce |
| 47 | 0301020002 | GOUPILLE | Nous contacter | Voir la pièce |
| 48 | 0306050014 | PIGNON | Nous contacter | Voir la pièce |
| 49 | 0301707003 | CIRCLIPS | Non reliée | |
| 50 | 0300401002 | RONDELLE PLATE | Disponible | Voir la pièce |
| 51 | 0300011015 | VIS | Disponible | Voir la pièce |
| 52 | 0306030023 | COURROIE | Nous contacter | Voir la pièce |
| 53 | 0306060013 | POULIE | Nous contacter | Voir la pièce |
| 54 | 0301070006 | CIRCLIPS | Nous contacter | Voir la pièce |
| 55 | 0300020517 | VIS | Non reliée | |
| 56 | 0300410602 | RONDELLE | Disponible | Voir la pièce |
| 57 | 0300211201 | ECROU FREIN | Nous contacter | Voir la pièce |

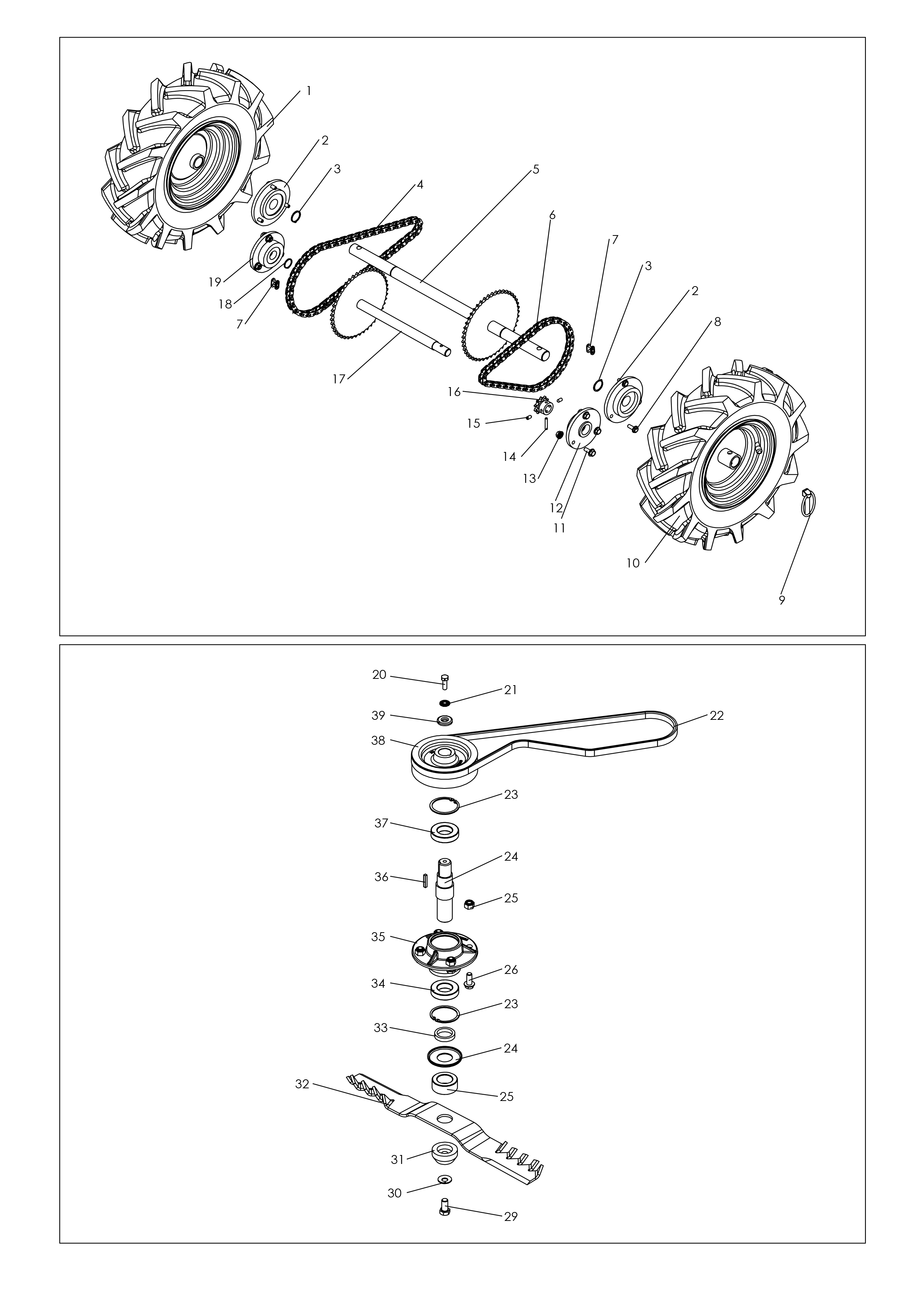

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 0309000001 | ROUE DROITE | Nous contacter | Voir la pièce |
| 2 | 0340030013 | PALIER ARBRE | Disponible | Voir la pièce |
| 2 | 0340030013 | PALIER ARBRE | Disponible | Voir la pièce |
| 3 | 0301070007 | RONDELLE | Non reliée | |
| 3 | 0301070007 | RONDELLE | Non reliée | |
| 4 | 0306020013 | CHAINE | Nous contacter | Voir la pièce |
| 5 | 0302010010 | ARBRE DE ROUE | Disponible | Voir la pièce |
| 6 | 0306020011 | CHAINE | Nous contacter | Voir la pièce |
| 7 | 0306020001 | ATTACHE RAPIDE | Nous contacter | Voir la pièce |
| 7 | 0306020001 | ATTACHE RAPIDE | Nous contacter | Voir la pièce |
| 8 | 0300090602 | VIS | Disponible | Voir la pièce |
| 9 | 0301010009 | GOUPILLE | Nous contacter | Voir la pièce |
| 10 | 0309000002 | ROUE GAUCHE | Nous contacter | Voir la pièce |
| 11 | 0300010609 | VIS EMBASE CRANTEE | Disponible | Voir la pièce |
| 12 | 0340040013 | PALIER ARBRE | Disponible | Voir la pièce |
| 13 | 0300260601 | ECROU A EMBASE CRANTE | Disponible | Voir la pièce |
| 14 | 03010200002 | GOUPILLE | Non reliée | |
| 15 | 030004051 | VIS | Non reliée | |
| 16 | 0306050014 | PIGNON | Nous contacter | Voir la pièce |
| 17 | 0302010005 | ARBRE | Nous contacter | Voir la pièce |
| 18 | 0301070003 | CIRCLIPS | Nous contacter | Voir la pièce |
| 19 | 0340040012 | PALIER ARBRE INTERM | Disponible | Voir la pièce |
| 20 | 0300090801 | VIS | Nous contacter | Voir la pièce |
| 21 | 0300430801 | RONDELLE | Nous contacter | Voir la pièce |
| 22 | 0306030026 | COURROIE | Disponible | Voir la pièce |
| 23 | 0301070009 | CIRCLIPS INTERIEUR | Disponible | Voir la pièce |
| 23 | 0301070009 | CIRCLIPS INTERIEUR | Disponible | Voir la pièce |
| 24 | 0302010252 | ARBRE | Disponible | Voir la pièce |
| 24 | 0302010252 | ARBRE | Disponible | Voir la pièce |
| 25 | 0300211001 | ECROU | Disponible | Voir la pièce |
| 25 | 0300211001 | ECROU | Disponible | Voir la pièce |
| 26 | 0300011039 | VIS | Nous contacter | Voir la pièce |
| 29 | 0300011211 | VIS | Disponible | Voir la pièce |
| 30 | 030041201 | RONDELLE | Non reliée | |
| 31 | 0302020041 | ENTRETOISE DE SERRAGE | Disponible | Voir la pièce |
| 32 | 0320020006 | LAME | Nous contacter | Voir la pièce |
| 33 | 0302020043 | RONDELLE DE LAME | Disponible | Voir la pièce |
| 34 | 0306010008 | ROULEMENT | Disponible | Voir la pièce |
| 35 | 0302030025 | PALIER | Nous contacter | Voir la pièce |
| 36 | 0301040003 | CLAVETTE CARREE | Nous contacter | Voir la pièce |
| 37 | 03060140008 | ROULEMENT | Non reliée | |
| 38 | 0306060012 | POULIE | Disponible | Voir la pièce |
| 39 | 0300411101 | RONDELLE | Disponible | Voir la pièce |

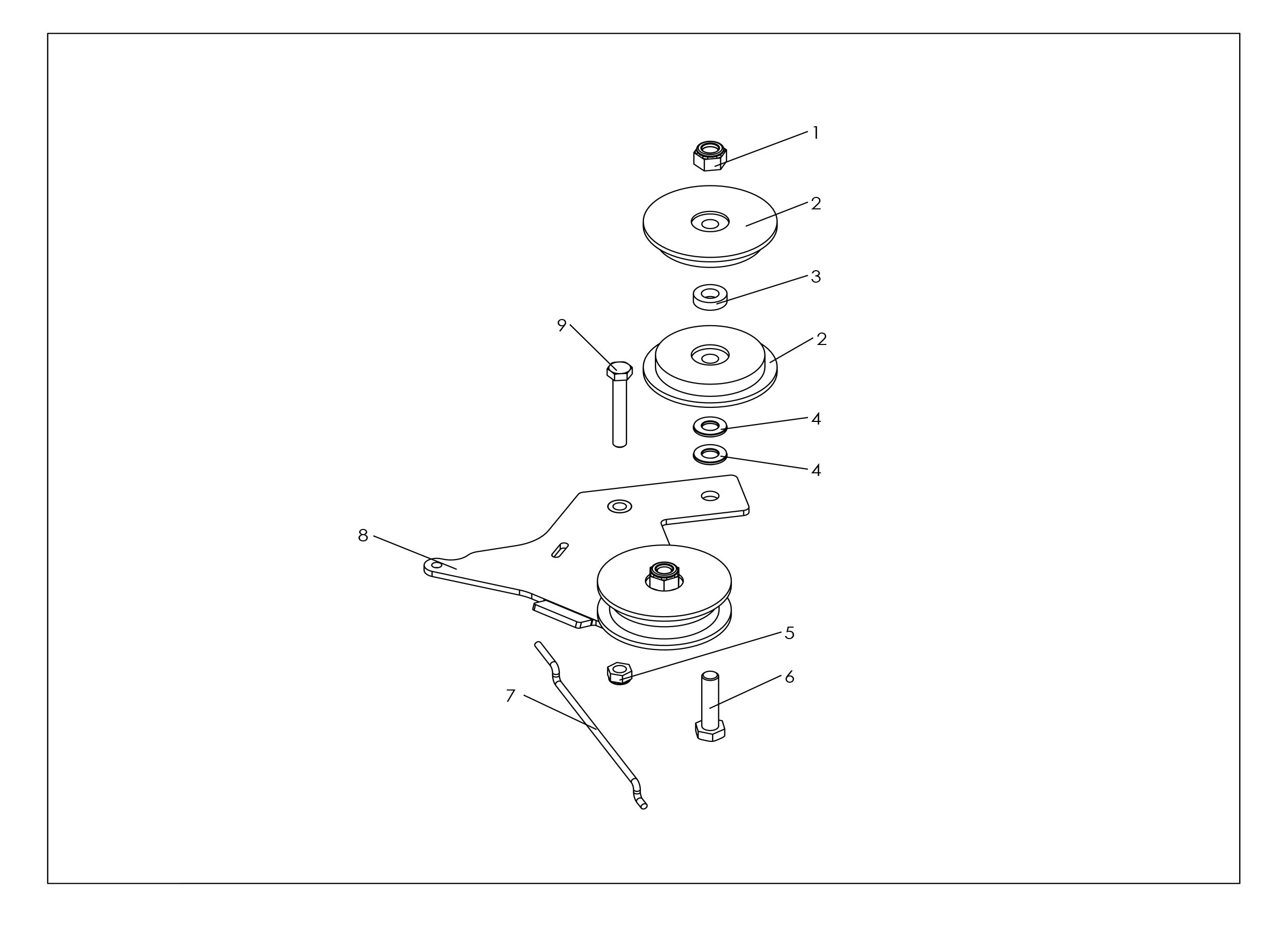

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 0300211001 | ECROU | Disponible | Voir la pièce |
| 2 | 0340040014 | GALET | Nous contacter | Voir la pièce |
| 2 | 0340040014 | GALET | Nous contacter | Voir la pièce |
| 3 | 0302020018 | ENTRETOISE | Disponible | Voir la pièce |
| 4 | 0300401003 | RONDELLE PLATE | Disponible | Voir la pièce |
| 4 | 0300401003 | RONDELLE PLATE | Disponible | Voir la pièce |
| 5 | 0300210802 | ECROU FREIN BORGNE | Nous contacter | Voir la pièce |
| 6 | 0300011004 | VIS | Disponible | Voir la pièce |
| 7 | 0305000002 | TRINGLE | Disponible | Voir la pièce |
| 8 | 5002010105 | LEVIER EMBRAYAGE GALET | Nous contacter | Voir la pièce |
| 9 | 0300010821 | ECROU | Disponible | Voir la pièce |
Image indisponible pour cette vue éclatée.
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité |
|---|
