Vue Éclatée SDP 159 Version 2025
Retrouvez les pièces détachées, références et repères disponibles pour SDP 159 Version 2025.

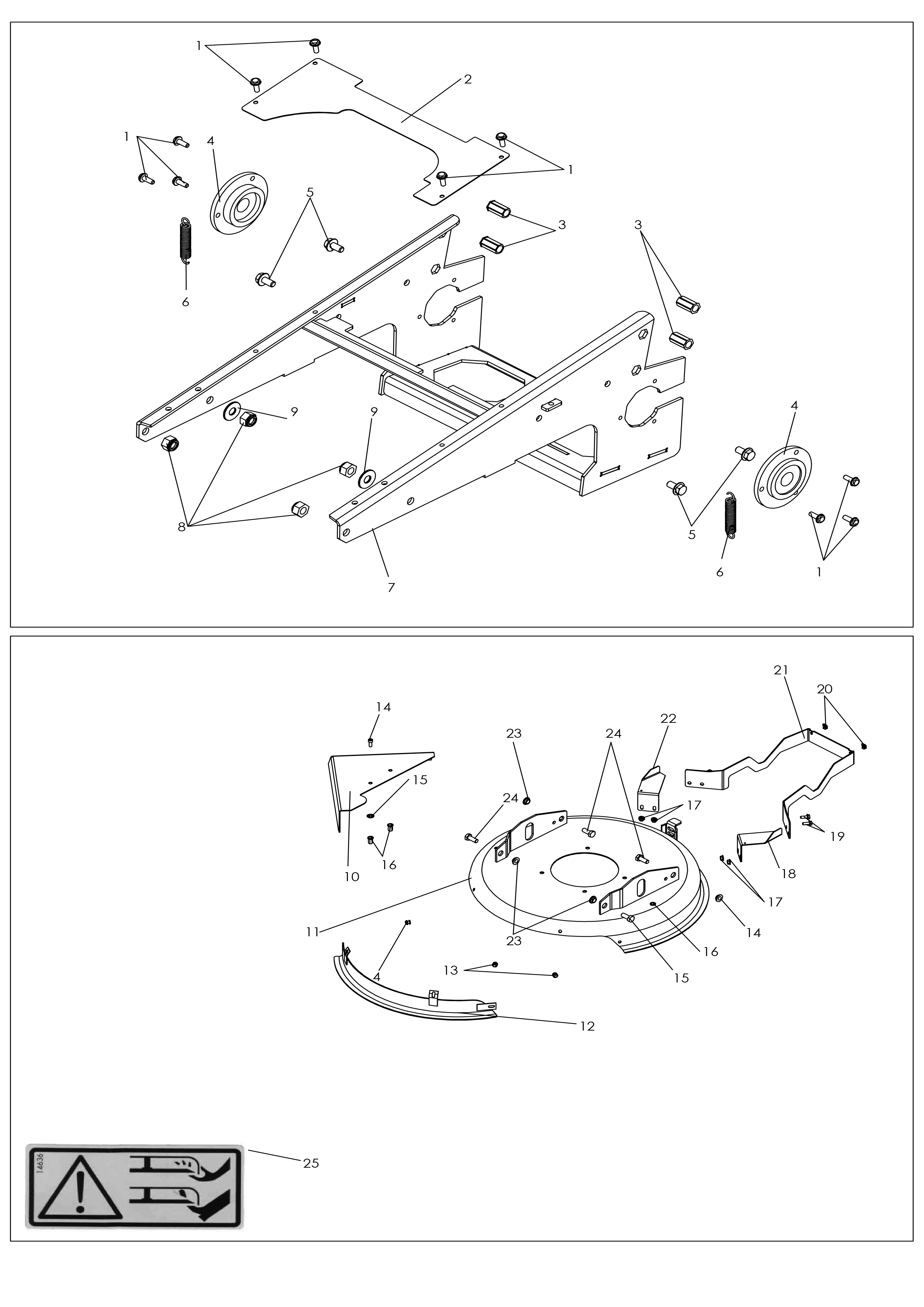

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 0300090602 | VIS | Disponible | Voir la pièce |
| 1 | 0300090602 | VIS | Disponible | Voir la pièce |
| 1 | 0300090602 | VIS | Disponible | Voir la pièce |
| 1 | 0300090602 | VIS | Disponible | Voir la pièce |
| 2 | 4002070303 | TOLE PROTECTION COURROIE | Nous contacter | Voir la pièce |
| 3 | 0300601003 | ENTRETOISE | Nous contacter | Voir la pièce |
| 3 | 0300601003 | ENTRETOISE | Nous contacter | Voir la pièce |
| 4 | 0340030013 | PALIER ARBRE | Disponible | Voir la pièce |
| 4 | 0340030013 | PALIER ARBRE | Disponible | Voir la pièce |
| 4 | 0340030013 | PALIER ARBRE | Disponible | Voir la pièce |
| 5 | 0300090807 | VIS | Nous contacter | Voir la pièce |
| 5 | 0300090807 | VIS | Nous contacter | Voir la pièce |
| 6 | 0305010004 | RESSORT | Disponible | Voir la pièce |
| 6 | 0305010004 | RESSORT | Disponible | Voir la pièce |
| 7 | 4002170301 | CHASSIS | Nous contacter | Voir la pièce |
| 8 | 0300211001 | ECROU | Disponible | Voir la pièce |
| 9 | 0300401001 | RONDELLE | Disponible | Voir la pièce |
| 9 | 0300401001 | RONDELLE | Disponible | Voir la pièce |
| 10 | 4002000504 | DEFLECTEUR LATERAL | Nous contacter | Voir la pièce |
| 11 | 4002080504 | CARTER | Nous contacter | Voir la pièce |
| 12 | 4002000505 | DEFLECTEUR AVANT | Nous contacter | Voir la pièce |
| 13 | 0300500601 | RIVET | Disponible | Voir la pièce |
| 14 | 0302020224 | ENTRETOISE | Nous contacter | Voir la pièce |
| 14 | 0302020224 | ENTRETOISE | Nous contacter | Voir la pièce |
| 15 | 0300011008 | VIS | Disponible | Voir la pièce |
| 15 | 0300011008 | VIS | Disponible | Voir la pièce |
| 16 | 0300600601 | INSERT | Disponible | Voir la pièce |
| 16 | 0300600601 | INSERT | Disponible | Voir la pièce |
| 17 | 0300260601 | ECROU A EMBASE CRANTE | Disponible | Voir la pièce |
| 17 | 0300260601 | ECROU A EMBASE CRANTE | Disponible | Voir la pièce |
| 18 | 0304000116 | RENFORT GAUCHE | Nous contacter | Voir la pièce |
| 19 | 0300010609 | VIS EMBASE CRANTEE | Disponible | Voir la pièce |
| 20 | 0301050005 | CLIPS PRESSE TOLE | Disponible | Voir la pièce |
| 21 | 4002080310 | TOLE SUPPORT CAPOT | Nous contacter | Voir la pièce |
| 22 | 0304000115 | RENFORT DROIT | Nous contacter | Voir la pièce |
| 23 | 0300020601 | VIS | Disponible | Voir la pièce |
| 23 | 0300020601 | VIS | Disponible | Voir la pièce |
| 24 | 0300460601 | RONDELLE STARLOCK | Nous contacter | Voir la pièce |
| 24 | 0300460601 | RONDELLE STARLOCK | Nous contacter | Voir la pièce |
| 25 | 0503000006 | AUTOCOLLANT DANGER | Disponible | Voir la pièce |

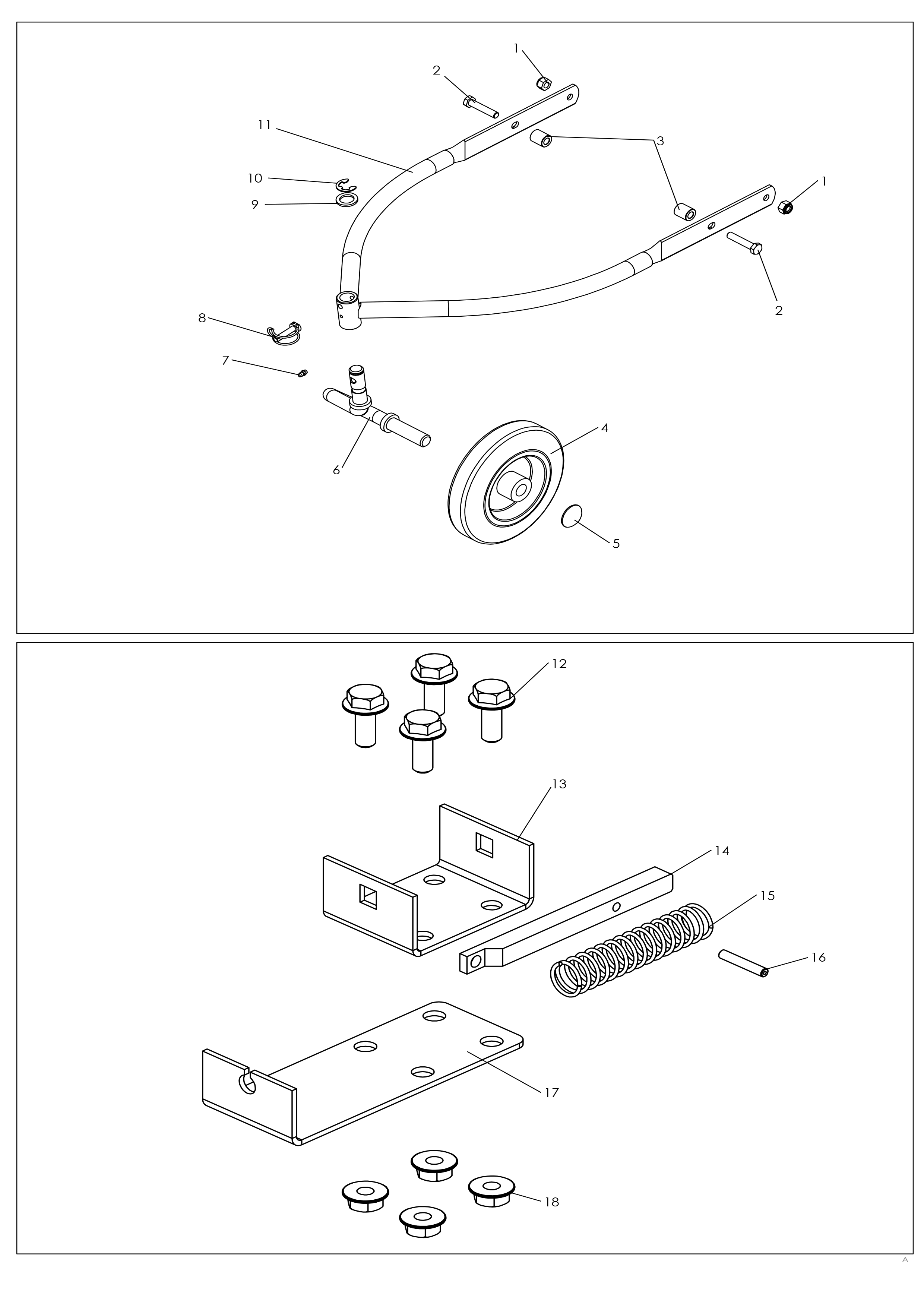

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 0300211001 | ECROU | Disponible | Voir la pièce |
| 1 | 0300211001 | ECROU | Disponible | Voir la pièce |
| 2 | 300011014 | VIS | Nous contacter | Voir la pièce |
| 2 | 300011014 | VIS | Nous contacter | Voir la pièce |
| 3 | 0302020049 | ENTRETOISE | Disponible | Voir la pièce |
| 4 | 0309000009 | ROUE | Nous contacter | Voir la pièce |
| 5 | 0300702001 | ENJOLIVEUR | Nous contacter | Voir la pièce |
| 6 | 4002000313 | SUPPORT DE ROUE | Nous contacter | Voir la pièce |
| 7 | 0301000016 | GRAISSEUR | Nous contacter | Voir la pièce |
| 8 | 0301010013 | GOUPILLE CLIPS | Nous contacter | Voir la pièce |
| 9 | 0300402005 | RONDELLE | Disponible | Voir la pièce |
| 10 | 0301070043 | ANNEAU ELASTIQUE | Nous contacter | Voir la pièce |
| 11 | 4002030306 | CHASSIT AVANT | Nous contacter | Voir la pièce |
| 12 | 0300010816 | VIS | Non reliée | |
| 13 | 4002000102 | SUPPORT | Nous contacter | Voir la pièce |
| 14 | 0302010030 | AXE DE RELEVAGE | Nous contacter | Voir la pièce |
| 15 | 0305020001 | RESSORT | Disponible | Voir la pièce |
| 16 | 0301020002 | GOUPILLE | Nous contacter | Voir la pièce |
| 17 | 4102010101 | SUPPORT | Non reliée | |
| 18 | 0300260801 | ECROU | Nous contacter | Voir la pièce |

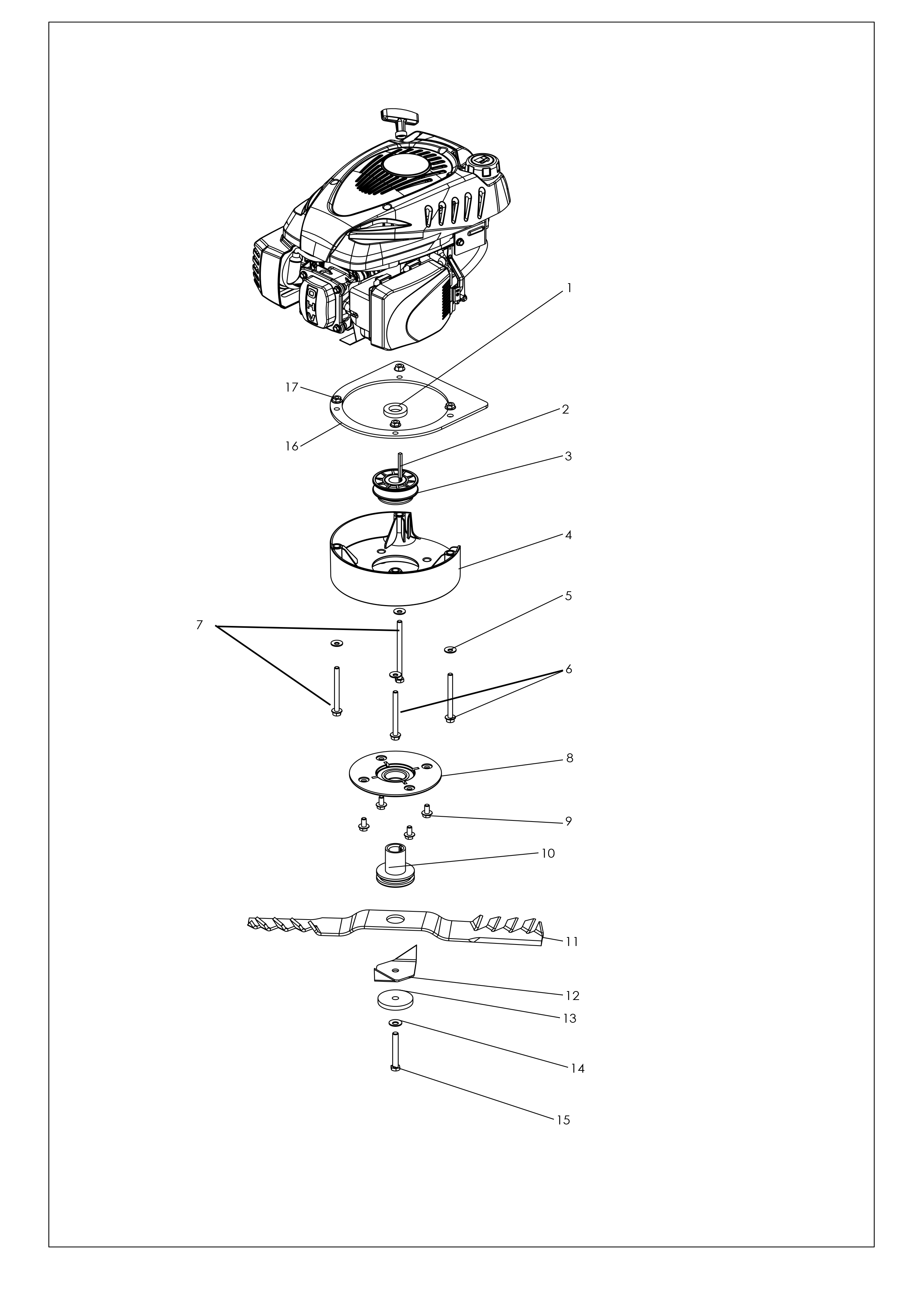

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 0302020083 | ENTRETOISE MOTEUR | Nous contacter | Voir la pièce |
| 2 | 0301040023 | CLAVETTE | Non reliée | |
| 3 | 0306060014 | POULIE MOTEUR | Nous contacter | Voir la pièce |
| 4 | 0340030034 | REHAUSSE MOTEUR | Nous contacter | Voir la pièce |
| 5 | 0300430801 | RONDELLE | Nous contacter | Voir la pièce |
| 6 | 0300010824 | VIS | Nous contacter | Voir la pièce |
| 7 | 0300010805 | VIS | Nous contacter | Voir la pièce |
| 8 | 0340030028 | PALIER COUPELLE | Nous contacter | Voir la pièce |
| 9 | 0300010815 | VIS | Disponible | Voir la pièce |
| 10 | 0302030072 | MOYEU DE LAME | Nous contacter | Voir la pièce |
| 11 | 0320020006 | LAME | Nous contacter | Voir la pièce |
| 12 | 0304000117 | DEFLECTEUR | Disponible | Voir la pièce |
| 13 | 0302020042 | RONDELLE | Disponible | Voir la pièce |
| 14 | 0300431001 | RONDELLE DE LAME | Disponible | Voir la pièce |
| 15 | 0300060304 | VIS | Nous contacter | Voir la pièce |
| 16 | 4002080311 | REHAUSE MOTEUR | Nous contacter | Voir la pièce |
| 17 | 0300260801 | ECROU | Nous contacter | Voir la pièce |

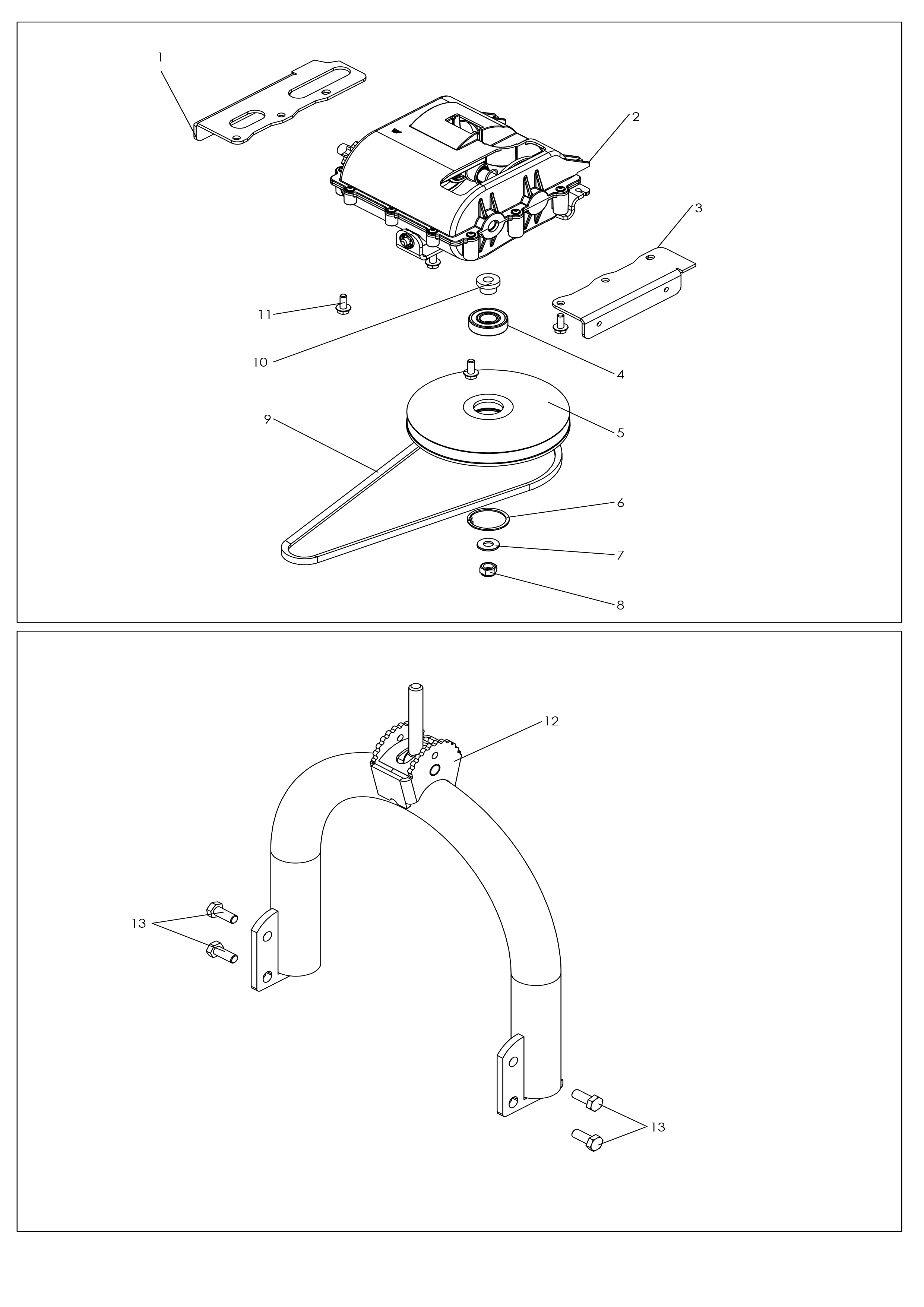

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 4002170303 | SUPPORT | Nous contacter | Voir la pièce |
| 2 | 400100002 | TRANSMISSION | Non reliée | |
| 3 | 4002170302 | SUPPORT | Nous contacter | Voir la pièce |
| 4 | 0306010035 | ROULEMENT | Nous contacter | Voir la pièce |
| 5 | 0303010002 | POULIE | Nous contacter | Voir la pièce |
| 6 | 0301070006 | CIRCLIPS | Nous contacter | Voir la pièce |
| 7 | 0300401201 | RONDELLE PLATE | Nous contacter | Voir la pièce |
| 8 | 0300211201 | ECROU FREIN | Nous contacter | Voir la pièce |
| 9 | 0306030055 | COURROIE | Nous contacter | Voir la pièce |
| 10 | 0302010104 | AXE DE POULIE | Disponible | Voir la pièce |
| 11 | 0300010816 | VIS | Non reliée | |
| 12 | 4002080305 | ARCEAU | Disponible | Voir la pièce |
| 13 | 0300011008 | VIS | Disponible | Voir la pièce |
| 13 | 0300011008 | VIS | Disponible | Voir la pièce |

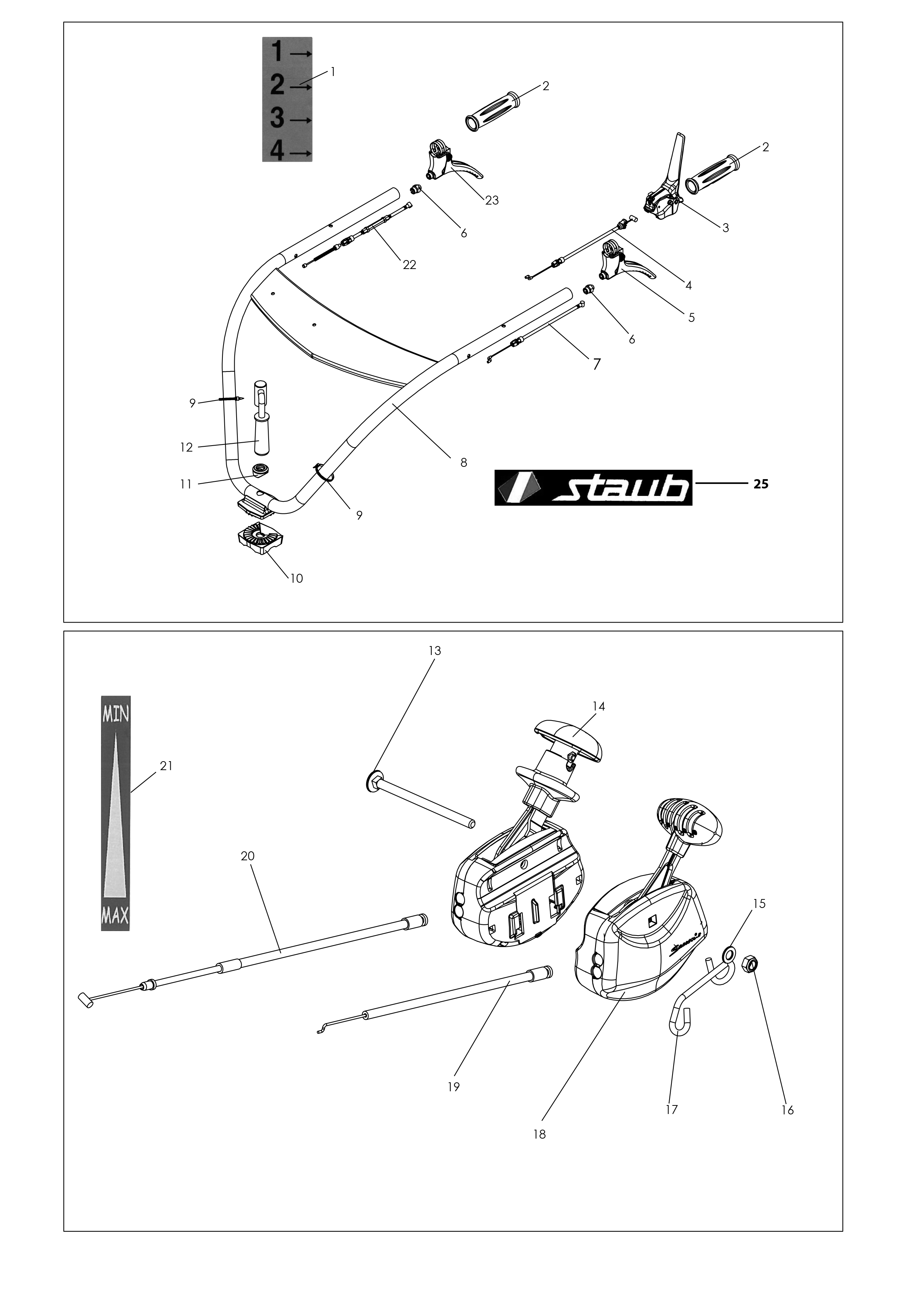

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 0503000054 | ETIQUETTE REGLAGE COUPE | Nous contacter | Voir la pièce |
| 2 | 0341000036 | POIGNEE CAOUTCHOUC | Nous contacter | Voir la pièce |
| 2 | 0341000036 | POIGNEE CAOUTCHOUC | Nous contacter | Voir la pièce |
| 3 | 0307010072 | LEVIER FREIN | Nous contacter | Voir la pièce |
| 4 | 0308050012 | CABLE DE FREIN MOTEUR | Nous contacter | Voir la pièce |
| 5 | 03077010073 | LEVIER EMBRAYAGE PLASTIQUE | Non reliée | |
| 6 | 0002000003 | ARRET DE GAINE | Nous contacter | Voir la pièce |
| 6 | 0002000003 | ARRET DE GAINE | Nous contacter | Voir la pièce |
| 7 | 0308030007 | CABLE REGLAGE HAUTEUR | Nous contacter | Voir la pièce |
| 8 | 5002000303 | GUDON | Disponible | Voir la pièce |
| 9 | 0301060003 | ATTACHE RILSAN | Disponible | Voir la pièce |
| 9 | 0301060003 | ATTACHE RILSAN | Disponible | Voir la pièce |
| 10 | 0303000042 | NOIX CRANTEE RENFORCEE | Nous contacter | Voir la pièce |
| 11 | 0303000024 | ENTRETOISE POIGNEE SERRAGE | Nous contacter | Voir la pièce |
| 12 | 0300801403 | POIGNEE SERRAGE | Disponible | Voir la pièce |
| 13 | 0300080616 | VIS | Nous contacter | Voir la pièce |
| 14 | 0307020021 | MANETTE VARIATEUR VITESSE | Nous contacter | Voir la pièce |
| 15 | 0300400603 | RONDELLE | Non reliée | |
| 16 | 0300210602 | ECROU | Non reliée | |
| 17 | 0305030049 | ACCROCHE LANCEUR | Nous contacter | Voir la pièce |
| 18 | 0307010028 | LEVIER ACCELERATEUR | Nous contacter | Voir la pièce |
| 19 | 0308040027 | CABLE DE GAZ | Nous contacter | Voir la pièce |
| 20 | 0308010011 | CABLE VARIATION VITESSE | Nous contacter | Voir la pièce |
| 21 | 0503010313 | ETIQUETTE VITESSE BOITIER MOD | Nous contacter | Voir la pièce |
| 22 | 0308020048 | CABLE EMBRAYAGE | Nous contacter | Voir la pièce |
| 23 | 0307010035 | LEVIER | Nous contacter | Voir la pièce |
| 25 | 0503010267 | LOGO STAUB GUIDON | Non reliée |

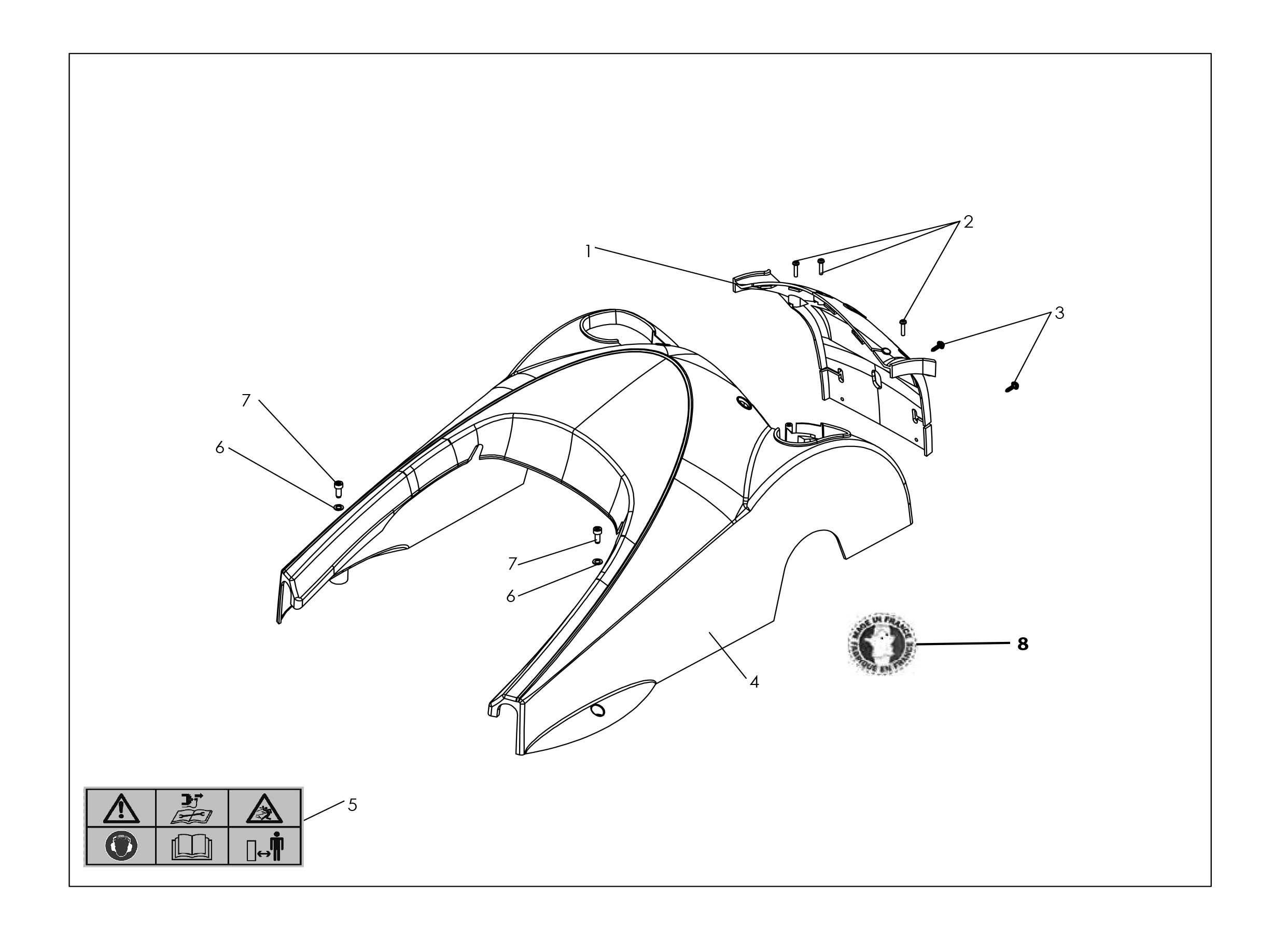

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 0340030025 | TRAPPE DE VISITE | Non reliée | |
| 2 | 0300090403 | VIS | Disponible | Voir la pièce |
| 3 | 0300070405 | VIS | Nous contacter | Voir la pièce |
| 4 | 0340030024 | CAPOT MOTEUR | Non reliée | |
| 5 | 0503000016 | AUTOCOLLANT PRECAUTION EMPLOI | Disponible | Voir la pièce |
| 6 | 0300400603 | RONDELLE | Non reliée | |
| 6 | 0300400603 | RONDELLE | Non reliée | |
| 7 | 0300090607 | VIS | Nous contacter | Voir la pièce |
| 7 | 0300090607 | VIS | Nous contacter | Voir la pièce |
| 8 | 0503000095 | LOGO France | Non reliée |

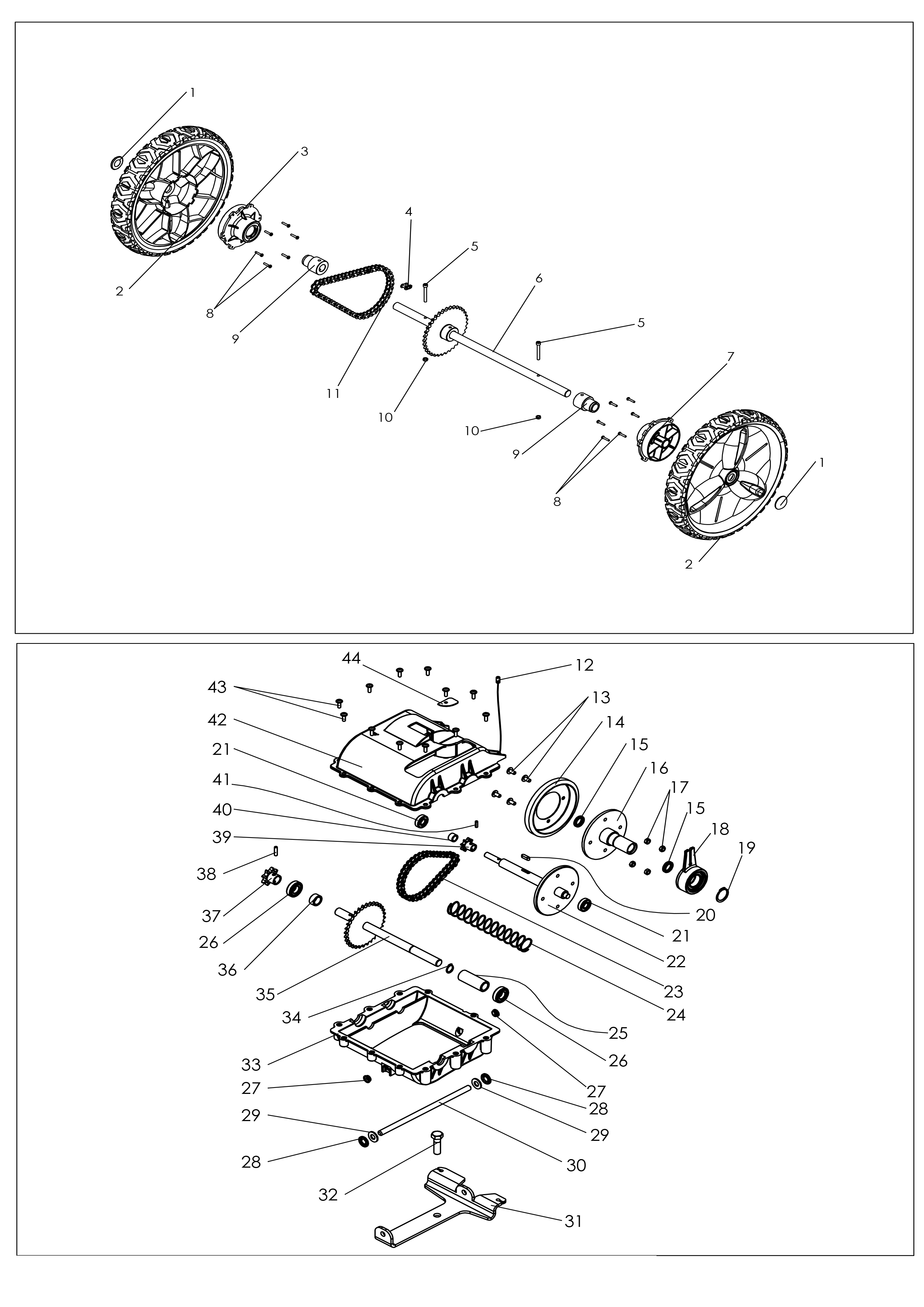

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 0300702001 | ENJOLIVEUR | Nous contacter | Voir la pièce |
| 1 | 0300702001 | ENJOLIVEUR | Nous contacter | Voir la pièce |
| 2 | 0340030026 | ROUE | Nous contacter | Voir la pièce |
| 2 | 0340030026 | ROUE | Nous contacter | Voir la pièce |
| 3 | 0340030029 | PALIER ROUE LIBRE DROIT | Nous contacter | Voir la pièce |
| 4 | 0001000378 | ATTACHE RAPIDE | Nous contacter | Voir la pièce |
| 5 | 0300020619 | VIS | Disponible | Voir la pièce |
| 5 | 0300020619 | VIS | Disponible | Voir la pièce |
| 6 | 0306050134 | ARBRE DE ROUE | Disponible | Voir la pièce |
| 7 | 0340030027 | PALIER ROUE LIBRE GAUCHE | Nous contacter | Voir la pièce |
| 8 | 0300090403 | VIS | Disponible | Voir la pièce |
| 8 | 0300090403 | VIS | Disponible | Voir la pièce |
| 9 | 0302030174 | MOYEU DE ROUE | Nous contacter | Voir la pièce |
| 9 | 0302030174 | MOYEU DE ROUE | Nous contacter | Voir la pièce |
| 10 | 0300210602 | ECROU | Non reliée | |
| 10 | 0300210602 | ECROU | Non reliée | |
| 11 | 0306020025 | CHAINE | Nous contacter | Voir la pièce |
| 12 | 0308020049 | CABLE MARCHE ARR | Nous contacter | Voir la pièce |
| 13 | 0300110606 | VIS | Nous contacter | Voir la pièce |
| 14 | 0306060030 | RONDELLE DE FRICTION | Nous contacter | Voir la pièce |
| 15 | 0343020004 | JOINT A LEVRES | Nous contacter | Voir la pièce |
| 15 | 0343020004 | JOINT A LEVRES | Nous contacter | Voir la pièce |
| 16 | 0302010101 | MOYEU | Nous contacter | Voir la pièce |
| 17 | 0300210602 | ECROU | Non reliée | |
| 18 | 0340030043 | FOURCHETTE | Disponible | Voir la pièce |
| 19 | 0301070011 | RONDELLE | Non reliée | |
| 20 | 0301040022 | CLAVETTE | Nous contacter | Voir la pièce |
| 21 | 0306010034 | ROULEMENT | Disponible | Voir la pièce |
| 21 | 0306010034 | ROULEMENT | Disponible | Voir la pièce |
| 22 | 0302010100 | ARBRE | Nous contacter | Voir la pièce |
| 23 | 0306020024 | CHAINE | Nous contacter | Voir la pièce |
| 24 | 0305020014 | RESSORT | Nous contacter | Voir la pièce |
| 25 | 0302020100 | ENTRETOISE | Nous contacter | Voir la pièce |
| 26 | 0306010005 | ROULEMENT | Nous contacter | Voir la pièce |
| 26 | 0306010005 | ROULEMENT | Nous contacter | Voir la pièce |
| 27 | 0306010036 | BAGUE | Non reliée | |
| 27 | 0306010036 | BAGUE | Non reliée | |
| 28 | 0300461001 | RONDELLE STARLOCK | Nous contacter | Voir la pièce |
| 28 | 0300461001 | RONDELLE STARLOCK | Nous contacter | Voir la pièce |
| 29 | 0300401002 | RONDELLE PLATE | Disponible | Voir la pièce |
| 29 | 0300401002 | RONDELLE PLATE | Disponible | Voir la pièce |
| 30 | 0302010103 | AXE BALANCIER | Nous contacter | Voir la pièce |
| 31 | 0304000298 | BALANCIER | Nous contacter | Voir la pièce |
| 32 | 0300011203 | VIS | Nous contacter | Voir la pièce |
| 33 | 0340030041 | CARTER INF | Nous contacter | Voir la pièce |
| 34 | 0301070023 | CIRCLIPS | Nous contacter | Voir la pièce |
| 35 | 0302010102 | ARBRE | Disponible | Voir la pièce |
| 36 | 0302020099 | ENTRETOISE | Nous contacter | Voir la pièce |
| 37 | 0306050036 | PIGNON | Disponible | Voir la pièce |
| 38 | 0301020015 | GOUPILLE | Nous contacter | Voir la pièce |
| 39 | 0306050035 | PIGNON | Nous contacter | Voir la pièce |
| 40 | 0302020097 | ENTRETOISE | Nous contacter | Voir la pièce |
| 41 | 0301020011 | GOUPILLE | Nous contacter | Voir la pièce |
| 42 | 0340030042 | CARTER SUP | Nous contacter | Voir la pièce |
| 43 | 0300080505 | VIS | Nous contacter | Voir la pièce |
| 44 | 0304000276 | PLATINE CABLE | Disponible | Voir la pièce |
Image indisponible pour cette vue éclatée.
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité |
|---|
