Vue Éclatée SDM 487
Retrouvez les pièces détachées, références et repères disponibles pour SDM 487.

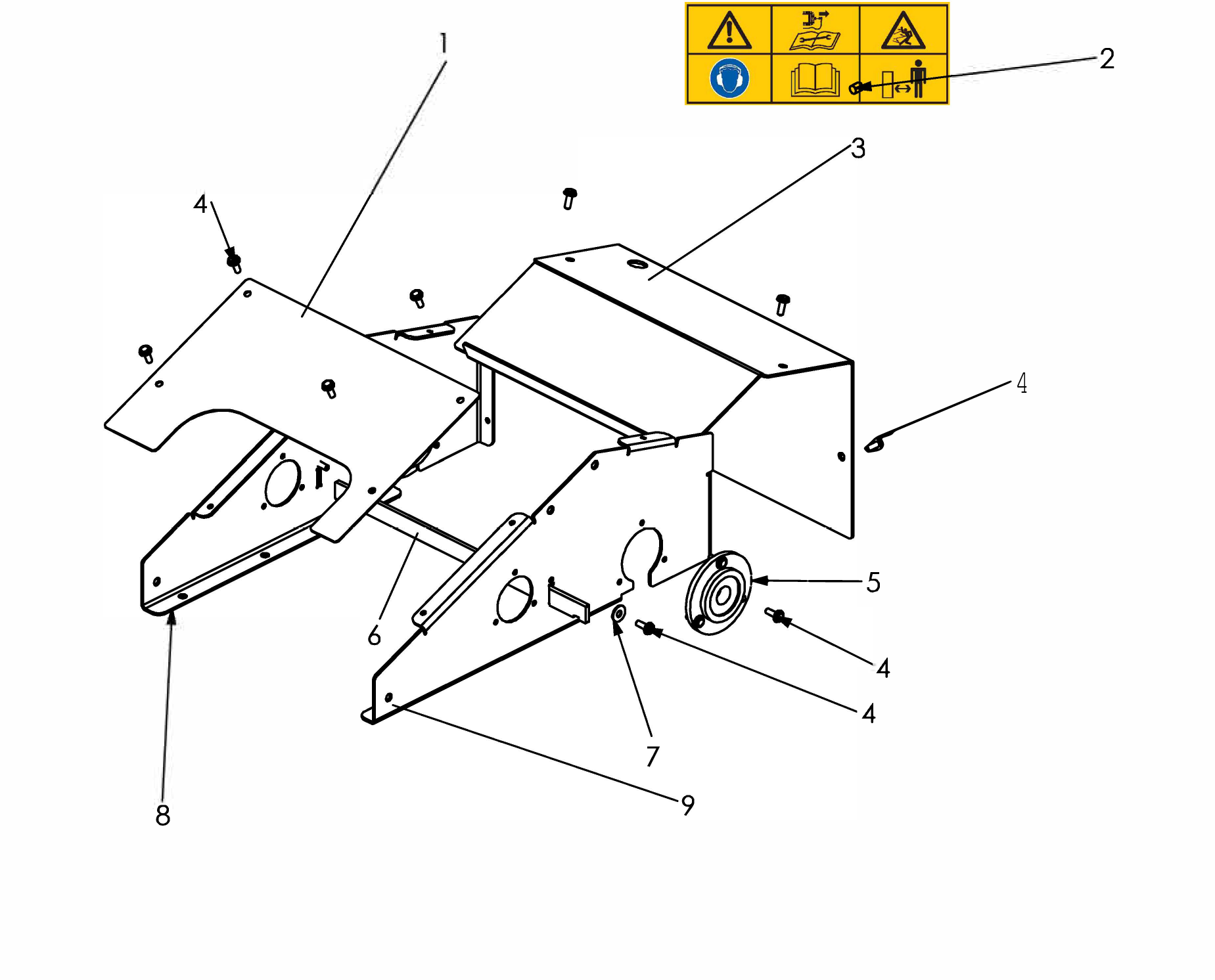

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 4002130306 | TOLE AVANT | Nous contacter | Voir la pièce |
| 2 | 0503000016 | AUTOCOLLANT PRECAUTION EMPLOI | Disponible | Voir la pièce |
| 3 | 4002135707 | TOLE ARRIERE | Nous contacter | Voir la pièce |
| 4 | 0300090602 | VIS | Disponible | Voir la pièce |
| 4 | 0300090602 | VIS | Disponible | Voir la pièce |
| 4 | 0300090602 | VIS | Disponible | Voir la pièce |
| 4 | 0300090602 | VIS | Disponible | Voir la pièce |
| 5 | 0340030013 | PALIER ARBRE | Disponible | Voir la pièce |
| 6 | 0304000872 | TOLE RENFORT | Nous contacter | Voir la pièce |
| 7 | 0300400601 | RONDELLE | Disponible | Voir la pièce |
| 8 | 4002135704 | CARTER D | Nous contacter | Voir la pièce |
| 9 | 4002135705 | CARTER G | Nous contacter | Voir la pièce |

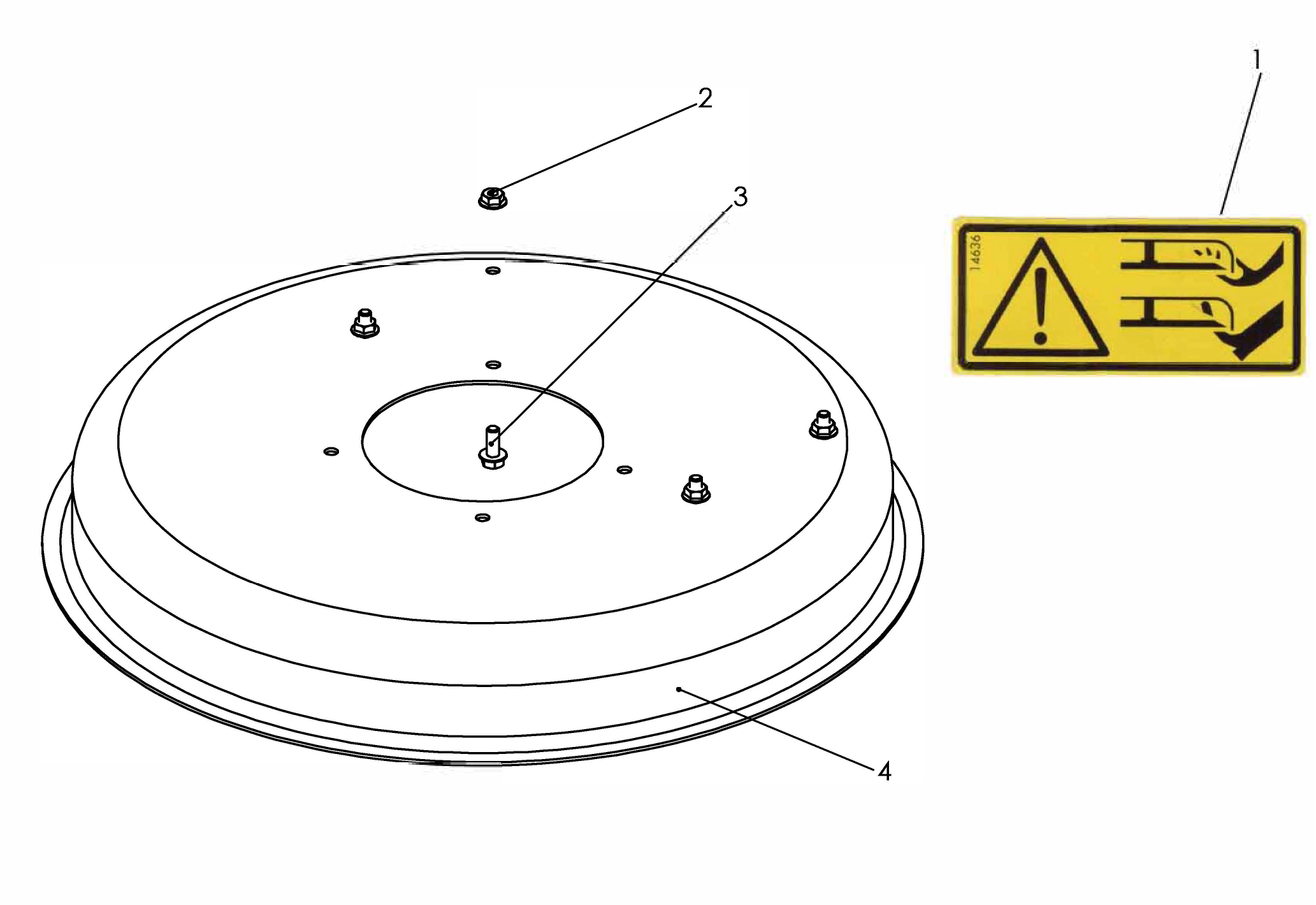

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 0503000006 | AUTOCOLLANT DANGER | Disponible | Voir la pièce |
| 2 | 0300260801 | ECROU | Nous contacter | Voir la pièce |
| 3 | 0300010816 | VIS | Non reliée | |
| 4 | 4002130509 | CARTER | Nous contacter | Voir la pièce |

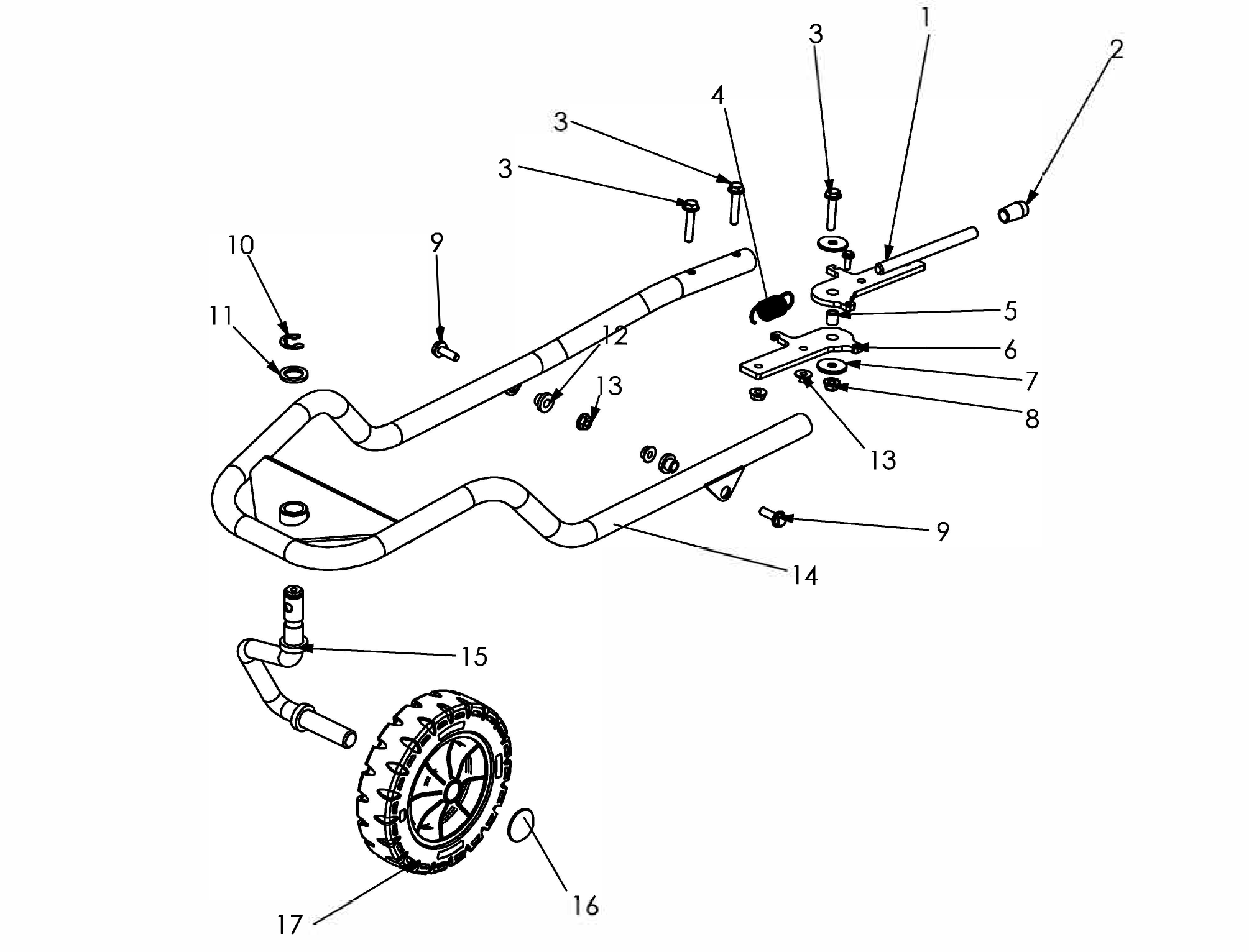

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 4002130201 | TIGE | Nous contacter | Voir la pièce |
| 2 | 0341000165 | EMBOUT | Nous contacter | Voir la pièce |
| 3 | 0300010817 | VIS | Disponible | Voir la pièce |
| 3 | 0300010817 | VIS | Disponible | Voir la pièce |
| 3 | 0300010817 | VIS | Disponible | Voir la pièce |
| 4 | 0305010015 | RESSORT | Disponible | Voir la pièce |
| 5 | 0302020300 | ENTRETOISE | Disponible | Voir la pièce |
| 6 | 0304000871 | PLATINE | Nous contacter | Voir la pièce |
| 7 | 0300410806 | RONDELLE | Disponible | Voir la pièce |
| 8 | 0300210805 | ECROU | Disponible | Voir la pièce |
| 9 | 0300010838 | VIS H | Disponible | Voir la pièce |
| 9 | 0300010838 | VIS H | Disponible | Voir la pièce |
| 10 | 0301070043 | ANNEAU ELASTIQUE | Nous contacter | Voir la pièce |
| 11 | 0300402005 | RONDELLE | Disponible | Voir la pièce |
| 12 | 0302020011 | ENTRETOISE | Disponible | Voir la pièce |
| 13 | 0300260801 | ECROU | Nous contacter | Voir la pièce |
| 13 | 0300260801 | ECROU | Nous contacter | Voir la pièce |
| 14 | 4002130302 | CHASSIS AVANT | Disponible | Voir la pièce |
| 15 | 4002130303 | SUPPORT ROUE AVANT | Nous contacter | Voir la pièce |
| 16 | 0300702001 | ENJOLIVEUR | Nous contacter | Voir la pièce |
| 17 | 0309000033 | ROUE | Non reliée |

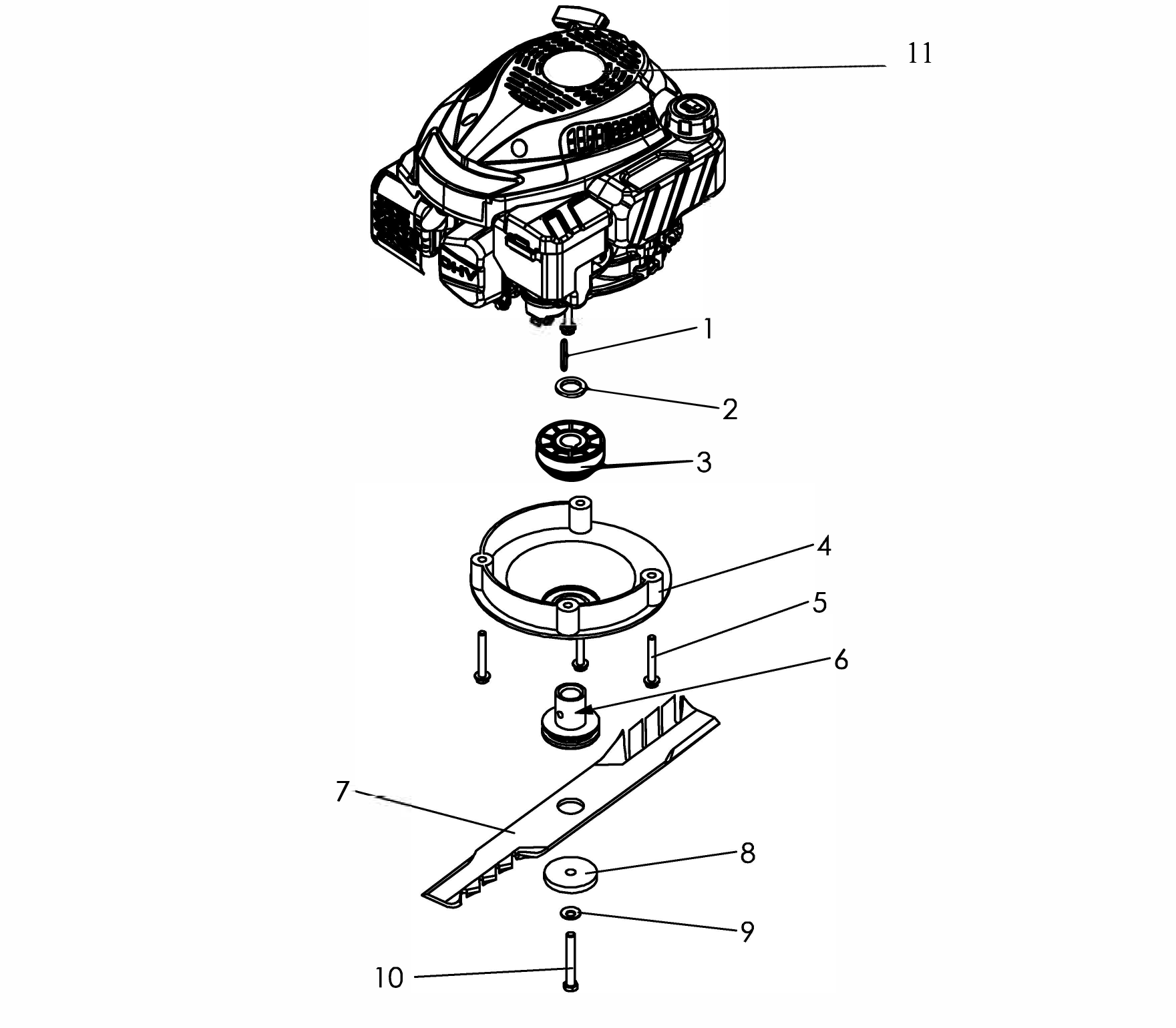

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 0301040001 | CLAVETTE | Nous contacter | Voir la pièce |
| 2 | 0302020301 | RONDELLE | Nous contacter | Voir la pièce |
| 3 | 0306060014 | POULIE MOTEUR | Nous contacter | Voir la pièce |
| 4 | 0340030014 | CARTER PROTECTION | Nous contacter | Voir la pièce |
| 5 | 0300010842 | VIS | Disponible | Voir la pièce |
| 6 | 0302030047 | MOYEU | Nous contacter | Voir la pièce |
| 7 | 0320020036 | LAME | Disponible | Voir la pièce |
| 8 | 0302020042 | RONDELLE | Disponible | Voir la pièce |
| 9 | 0300431001 | RONDELLE DE LAME | Disponible | Voir la pièce |
| 10 | 0300060304 | VIS | Nous contacter | Voir la pièce |
| 11 | 0503130057 | LOGO ST | Non reliée |

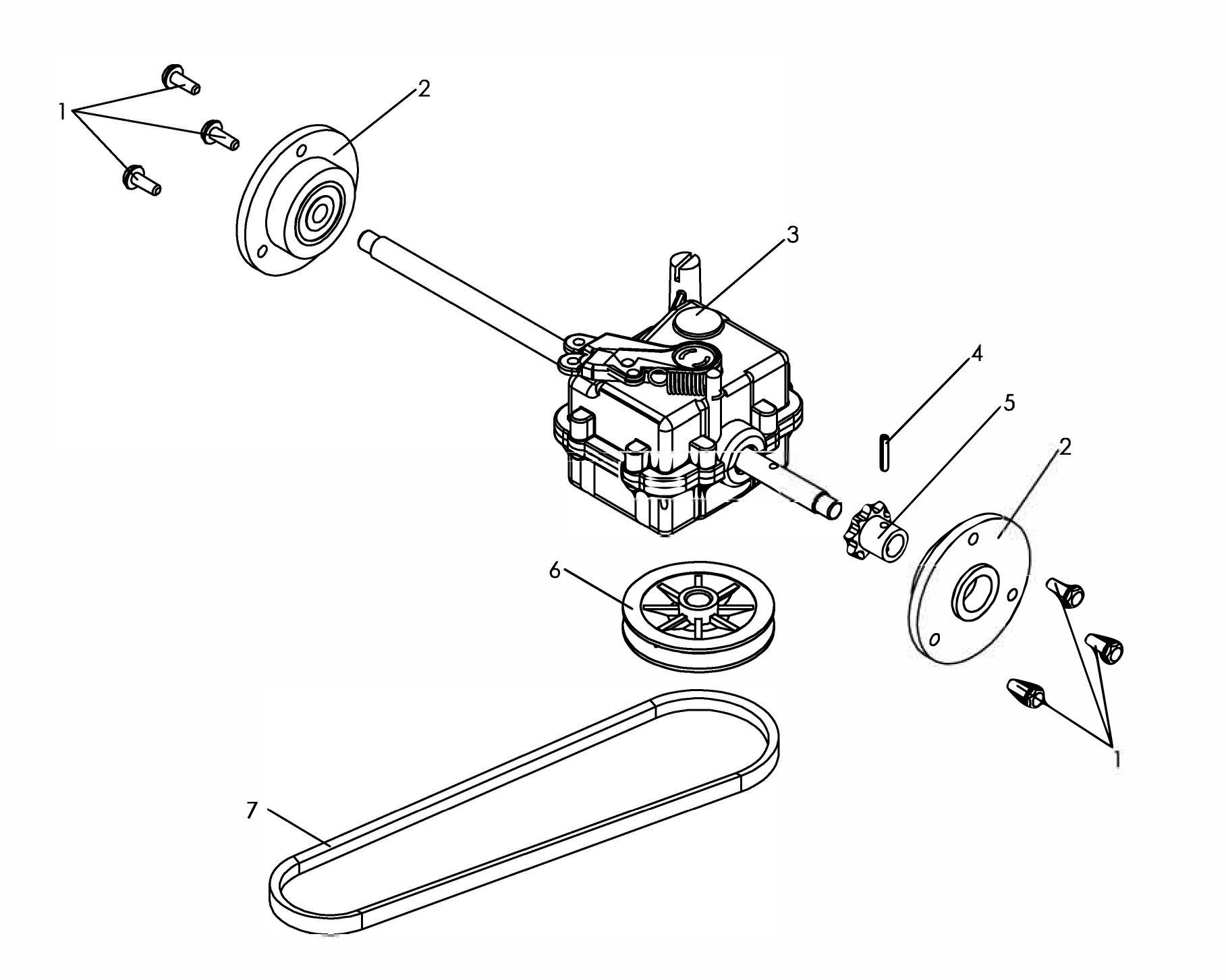

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 0300090602 | VIS | Disponible | Voir la pièce |
| 1 | 0300090602 | VIS | Disponible | Voir la pièce |
| 2 | 0340030012 | FLASQUE | Disponible | Voir la pièce |
| 2 | 0340030012 | FLASQUE | Disponible | Voir la pièce |
| 3 | 0306040012 | TRANSMISSION | Nous contacter | Voir la pièce |
| 4 | 0301020001 | GOUPILLE | Disponible | Voir la pièce |
| 5 | 0306050028 | PIGNON DENTEE | Disponible | Voir la pièce |
| 6 | 0001000148 | POULIE | Nous contacter | Voir la pièce |
| 7 | 0306030048 | COURROIE | Nous contacter | Voir la pièce |

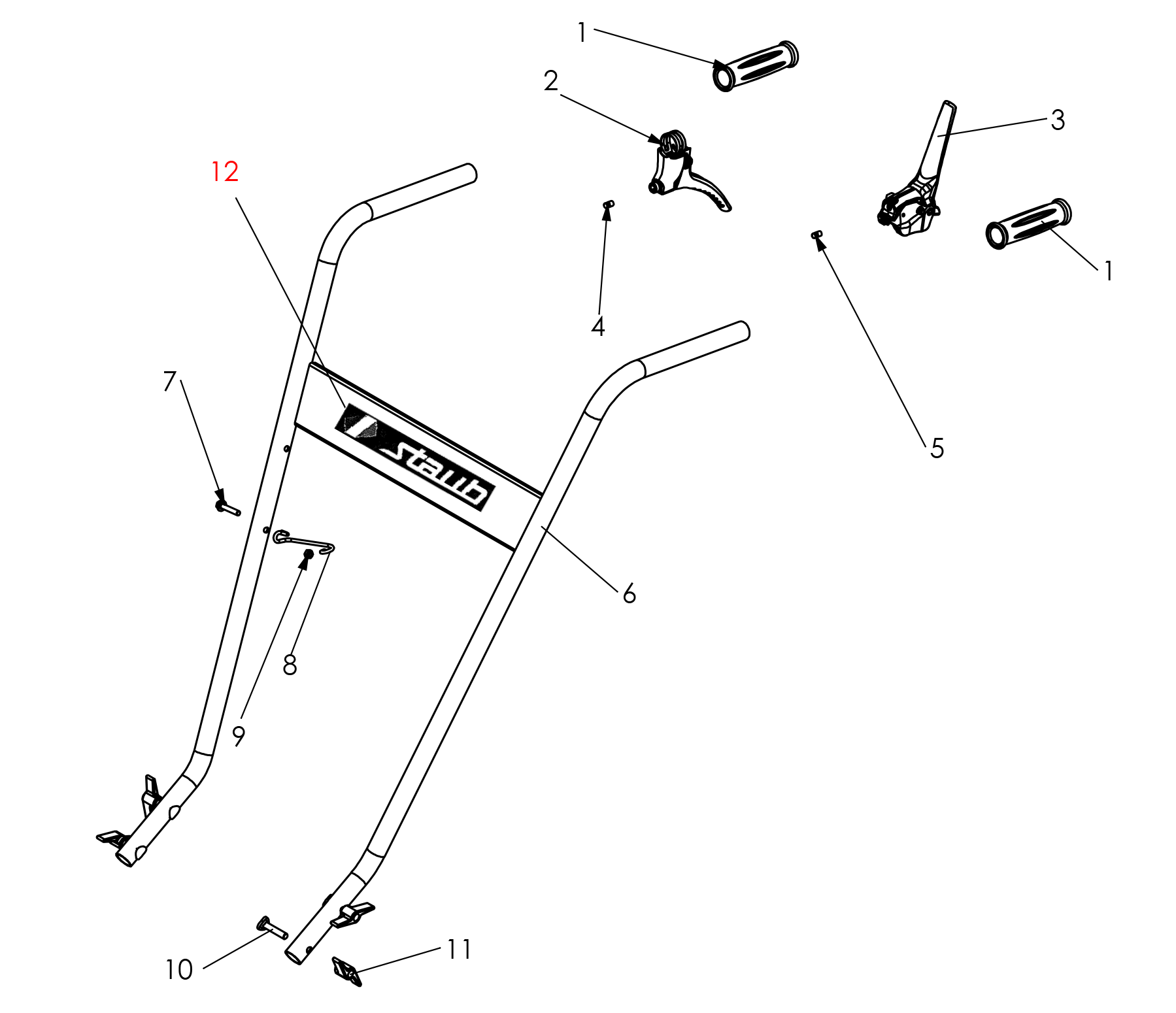

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 0341000036 | POIGNEE CAOUTCHOUC | Nous contacter | Voir la pièce |
| 1 | 0341000036 | POIGNEE CAOUTCHOUC | Nous contacter | Voir la pièce |
| 2 | 0307010035 | LEVIER | Nous contacter | Voir la pièce |
| 3 | 0307010072 | LEVIER FREIN | Nous contacter | Voir la pièce |
| 4 | 0308020041 | CABLE EMBRAYAGE | Nous contacter | Voir la pièce |
| 5 | 0308050015 | CABLE DE GAZ | Disponible | Voir la pièce |
| 6 | 4002130308 | GUIDON | Disponible | Voir la pièce |
| 7 | 0300010621 | VIS | Disponible | Voir la pièce |
| 8 | 0305030001 | ACCROCHE LANCEUR | Nous contacter | Voir la pièce |
| 9 | 0300210602 | ECROU | Non reliée | |
| 10 | 0300090802 | VIS | Disponible | Voir la pièce |
| 11 | 0300800004 | POIGNEE DE SERRAGE | Nous contacter | Voir la pièce |
| 12 | 0503010267 | LOGO STAUB GUIDON | Non reliée |

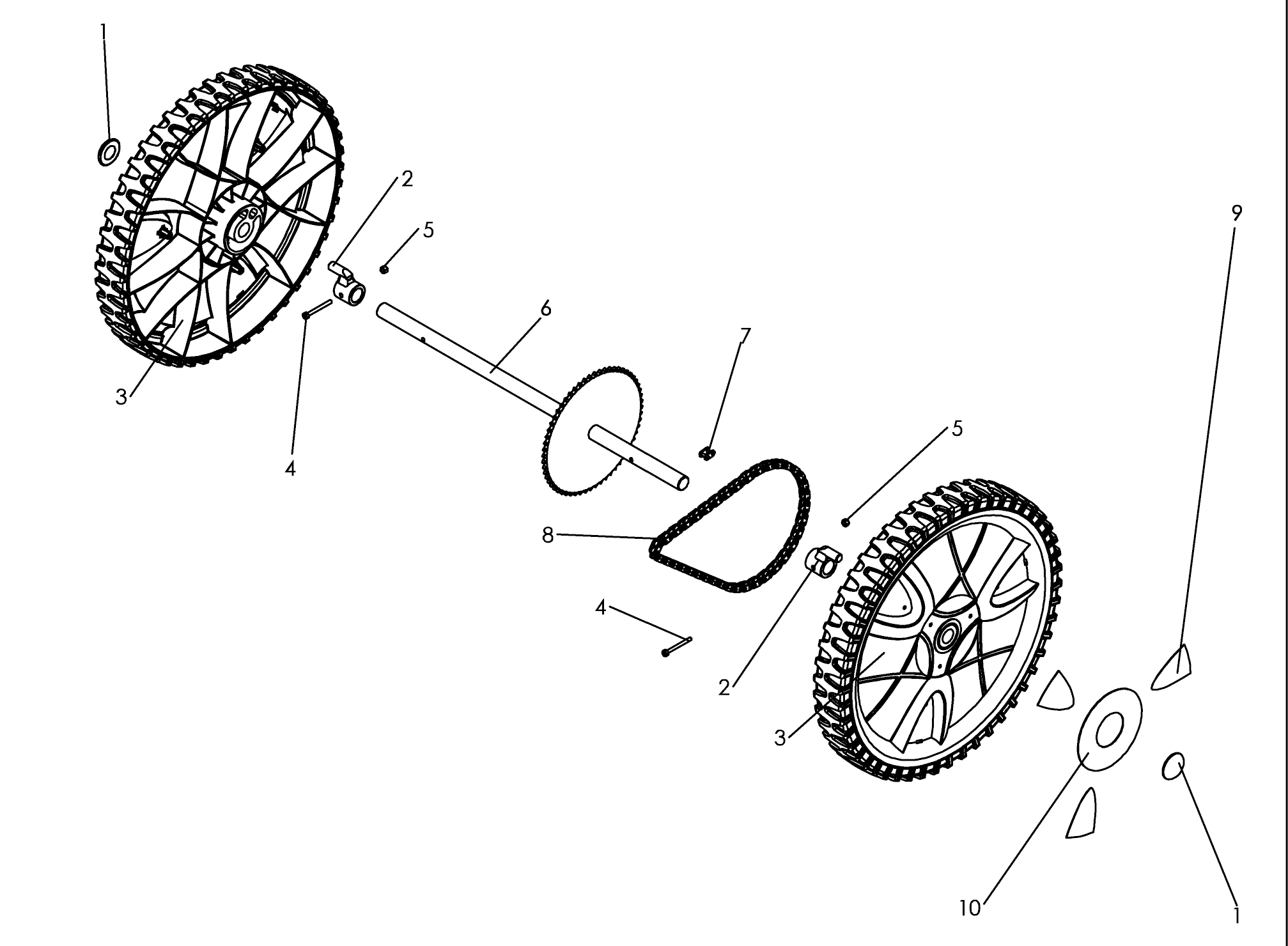

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 0300702001 | ENJOLIVEUR | Nous contacter | Voir la pièce |
| 2 | 0302030014 | MOYEU DE ROUE | Nous contacter | Voir la pièce |
| 2 | 0302030014 | MOYEU DE ROUE | Nous contacter | Voir la pièce |
| 3 | 0340030070 | ROUE | Disponible | Voir la pièce |
| 3 | 0340030070 | ROUE | Disponible | Voir la pièce |
| 4 | 0300020504 | VIS | Disponible | Voir la pièce |
| 4 | 0300020504 | VIS | Disponible | Voir la pièce |
| 5 | 300210502 | ECROU | Disponible | Voir la pièce |
| 5 | 300210502 | ECROU | Disponible | Voir la pièce |
| 6 | 0306050115 | ABRE DE ROUE | Disponible | Voir la pièce |
| 7 | 0306020001 | ATTACHE RAPIDE | Nous contacter | Voir la pièce |
| 8 | 0306020020 | CHAINE | Nous contacter | Voir la pièce |
| 9 | 0503010330 | AUTOCOLLANT EXT TRIANGLE | Non reliée | |
| 10 | 0503010331 | AUTOCOLLANT CENTRAL ROND | Non reliée |
