Vue Éclatée SD PRO 80 Version 2013

Vue Éclatée SD PRO 80 Version 2013

Retrouvez les pièces détachées, références et repères disponibles pour SD PRO 80 Version 2013.

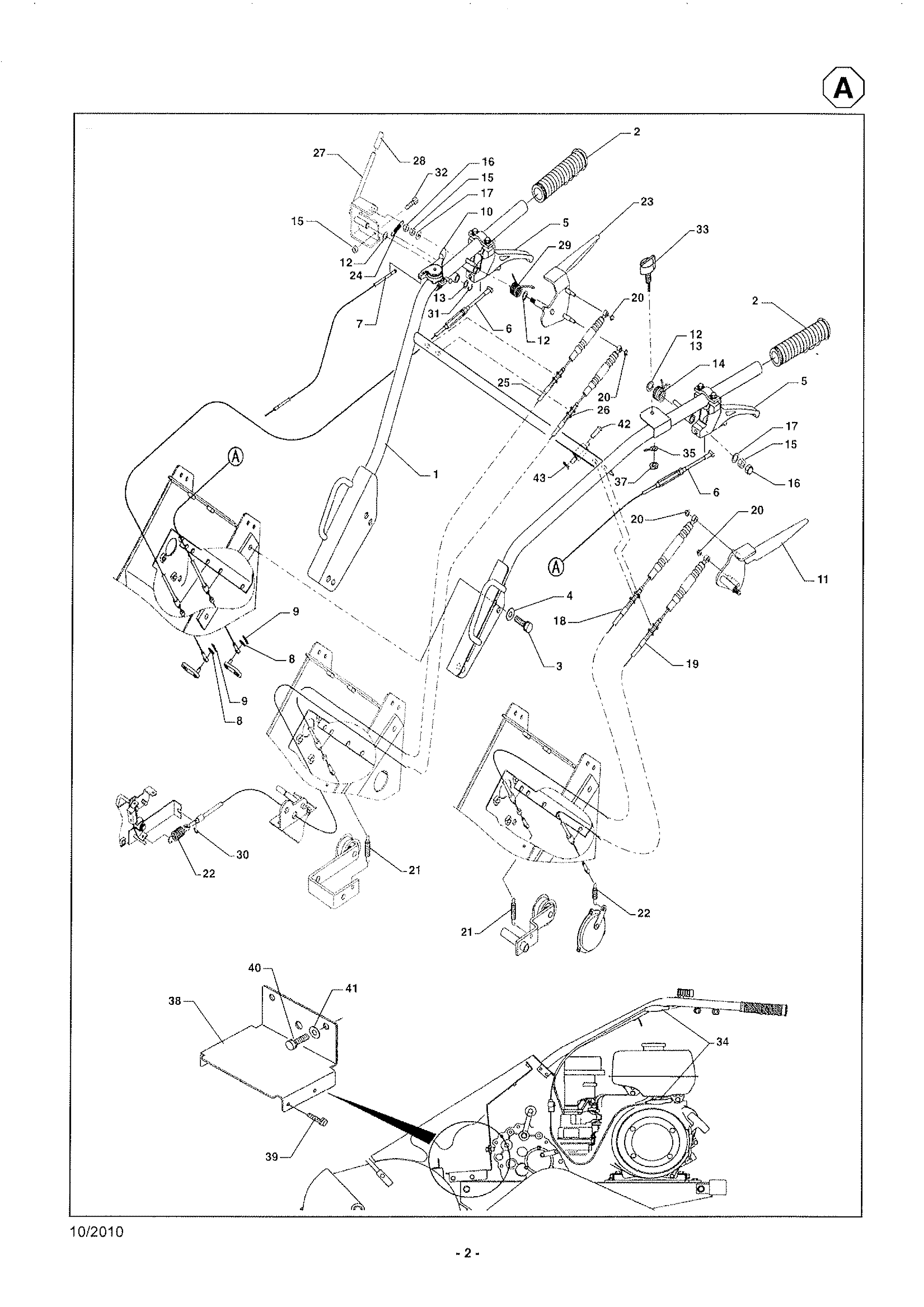

Vue éclatée SD PRO 80 Version 2013

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 PM80 2051 000 04 Guidon Disponible Voir la pièce
2 0002010493 Poignée caoutchouc Non reliée
2 0002010493 Poignée caoutchouc Non reliée
3 F154 0112 030 Boulon Disponible Voir la pièce
4 0350 0151 226 Rondelle Non reliée
5 0002010494 Poignée embr. Non reliée
5 0002010494 Poignée embr. Non reliée
6 0002010485 Câble embr. Non reliée
6 0002010485 Câble embr. Non reliée
7 0002010484 Câble Non reliée
8 0350 0130 613 Rondelle Non reliée
8 0350 0130 613 Rondelle Non reliée
9 0301030006 Goupille Non reliée
9 0301030006 Goupille Non reliée
10 0687 2027 223 Commande gaz Non reliée
11 PM80 2101 000 03 Levier embr. Disponible Voir la pièce
12 0300411201 Rondelle Non reliée
12 0300411201 Rondelle Non reliée
12 0300411201 Rondelle Non reliée
13 0731 0101 210 Rondelle Non reliée
13 0731 0101 210 Rondelle Non reliée
14 0002010506 Ressort Non reliée
15 A301 0108 002 Ecrou Disponible Voir la pièce
15 A301 0108 002 Ecrou Disponible Voir la pièce
15 A301 0108 002 Ecrou Disponible Voir la pièce
16 A341 0130 802 Ecrou Disponible Voir la pièce
16 A341 0130 802 Ecrou Disponible Voir la pièce
17 0350 0140 818 Rondelle Non reliée
17 0350 0140 818 Rondelle Non reliée
18 0002010480 Câble avancement Non reliée
19 0002010481 Câble frein Non reliée
20 1924 2107 000 Enjoliveur Non reliée
20 1924 2107 000 Enjoliveur Non reliée
20 1924 2107 000 Enjoliveur Non reliée
20 1924 2107 000 Enjoliveur Non reliée
21 0002010507 Ressort Non reliée
21 0002010507 Ressort Non reliée
22 0002010508 Ressort Non reliée
22 0002010508 Ressort Non reliée
23 PM80 2151 000 01 Levier embr. Coupe Disponible Voir la pièce
24 PM80 2153 000 Ressort Disponible Voir la pièce
25 0002010482 Câble embr. Coupe Non reliée
26 0002010483 Câble frein Non reliée
27 0002010498 Levier verrouillage Non reliée
28 0002010645 Capuchon Non reliée
29 PM80 2164 000 01 Ressort Disponible Voir la pièce
30 0742 0100 800 Anneau Non reliée
31 0742 0100 700 Anneau Non reliée
32 A544 0708 030 Vis Disponible Voir la pièce
33 0002010055 Bouton d Disponible Voir la pièce
34 P506 2163 000 01 Fixation câble Disponible Voir la pièce
35 0002010499 Câble élec. Non reliée
37 F301 0108 000 Ecrou Disponible Voir la pièce
38 0002010619 Support Non reliée
39 F154 0108 020 Vis Disponible Voir la pièce
40 F154 0110 020 Arbre Disponible Voir la pièce
41 0350 0151 026 Rondelle Non reliée
42 0562 1108 050 Clavette Non reliée
43 0521 0108 000 Goupille Non reliée

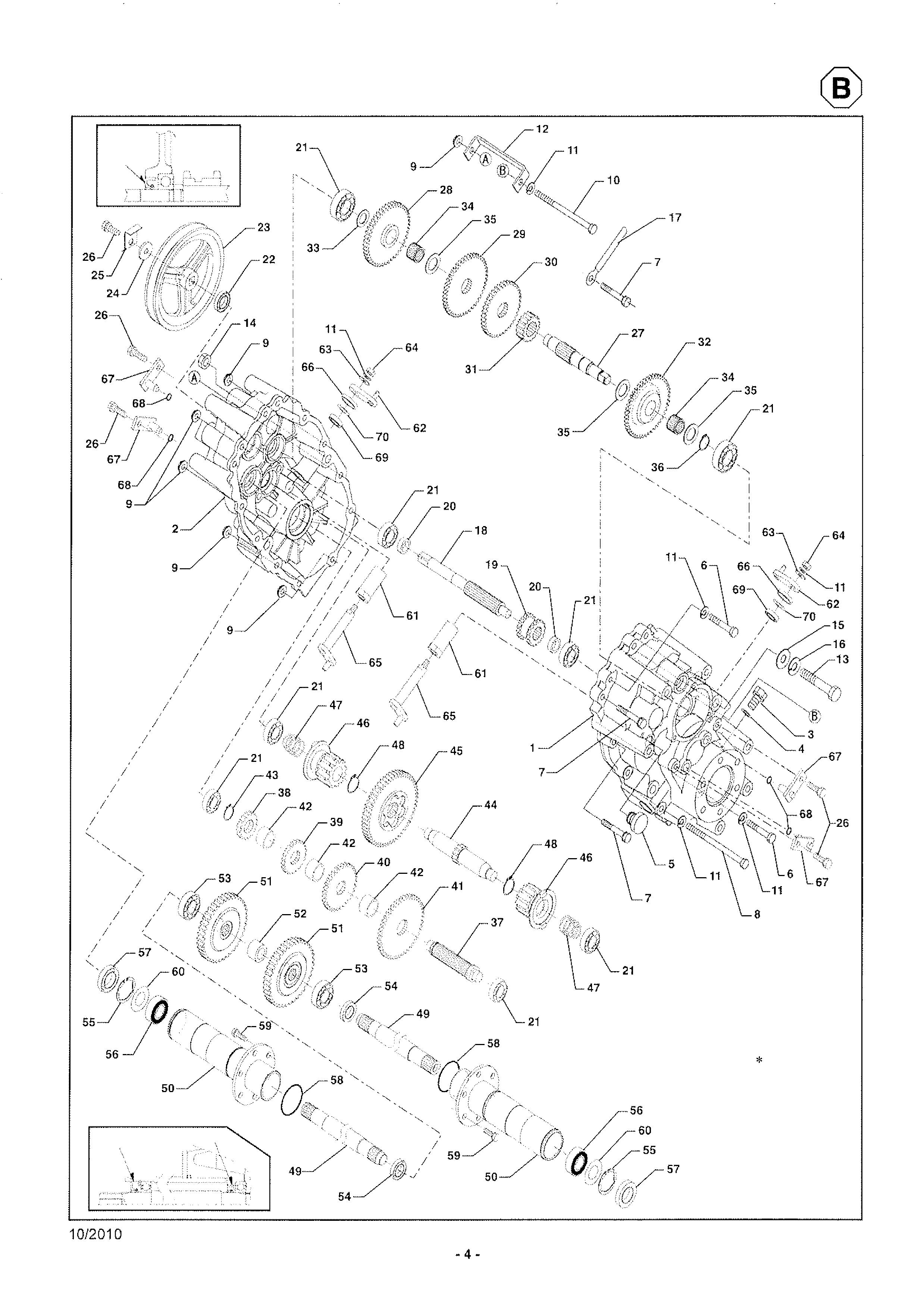

Vue éclatée SD PRO 80 Version 2013

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 0002010466 Carter g Non reliée
2 0002010467 Carter d Non reliée
3 F050 0110 012 Vis Disponible Voir la pièce
4 0002010469 Rondelle Non reliée
5 0002010354 Bouchon Disponible Voir la pièce
6 A514 0108 050 Vis Disponible Voir la pièce
6 A514 0108 050 Vis Disponible Voir la pièce
7 F154 0108 120 Vis Disponible Voir la pièce
7 F154 0108 120 Vis Disponible Voir la pièce
7 F154 0108 120 Vis Disponible Voir la pièce
8 A054 0108 120 Vis Disponible Voir la pièce
9 F301 0108 001 Ecrou Disponible Voir la pièce
9 F301 0108 001 Ecrou Disponible Voir la pièce
9 F301 0108 001 Ecrou Disponible Voir la pièce
9 F301 0108 001 Ecrou Disponible Voir la pièce
9 F301 0108 001 Ecrou Disponible Voir la pièce
10 0002010538 VIS Disponible Voir la pièce
11 A360 0100 802 Joint Disponible Voir la pièce
11 A360 0100 802 Joint Disponible Voir la pièce
11 A360 0100 802 Joint Disponible Voir la pièce
11 A360 0100 802 Joint Disponible Voir la pièce
11 A360 0100 802 Joint Disponible Voir la pièce
11 A360 0100 802 Joint Disponible Voir la pièce
12 CM80 1008 000 02 Arrêt Disponible Voir la pièce
13 0300011219 Vis Non reliée
14 A301 0112 002 Ecrou Disponible Voir la pièce
15 0350 0151 226 Rondelle Non reliée
16 A360 0101 202 Joint Disponible Voir la pièce
17 0050 2110 083 Collier Non reliée
18 PM80 1051 000 01 Axe Disponible Voir la pièce
19 0002010595 Pignon Non reliée
20 0002010596 Entretoise Non reliée
20 0002010596 Entretoise Non reliée
21 0002010076 Roulement Disponible Voir la pièce
21 0002010076 Roulement Disponible Voir la pièce
21 0002010076 Roulement Disponible Voir la pièce
21 0002010076 Roulement Disponible Voir la pièce
21 0002010076 Roulement Disponible Voir la pièce
21 0002010076 Roulement Disponible Voir la pièce
21 0002010076 Roulement Disponible Voir la pièce
21 0002010076 Roulement Disponible Voir la pièce
22 0002010087 Joint Non reliée
23 0002010597 Poulie Non reliée
24 0350 0160 826 Rondelle Non reliée
25 0002010598 Plaque fixation Non reliée
26 14691063000 Vis Disponible Voir la pièce
26 14691063000 Vis Disponible Voir la pièce
26 14691063000 Vis Disponible Voir la pièce
26 14691063000 Vis Disponible Voir la pièce
27 0002010598 Plaque fixation Non reliée
28 0002010600 Pignon 45d Non reliée
29 0002010601 Pignon 45d Non reliée
30 0002010602 Pignon 38d Non reliée
31 0002010603 Pignon 16d Non reliée
32 PM80 1112 000 02 Pignon 45d-28d Disponible Voir la pièce
33 0002010191 Rondelle Disponible Voir la pièce
34 0306010031 Roulement Non reliée
34 0306010031 Roulement Non reliée
35 0002010533 Rondelle Non reliée
35 0002010533 Rondelle Non reliée
35 0002010533 Rondelle Non reliée
36 0301070021 Circlips Non reliée
37 0002010605 Axe Non reliée
38 0002010606 Pignon 15d Non reliée
39 0002010607 Pignon 22d Non reliée
40 0002010608 Pignon 32d Non reliée
41 0002010609 Pignon 45d Non reliée
42 0002010610 Entretoise Non reliée
42 0002010610 Entretoise Non reliée
42 0002010610 Entretoise Non reliée
43 0301070007 RONDELLE Non reliée
44 0002010611 Axe Non reliée
45 PM80 1202 000 01 Pignon 55d Disponible Voir la pièce
46 0002010512 Pignon 12d Non reliée
46 0002010512 Pignon 12d Non reliée
47 0002010513 Ressort Non reliée
47 0002010513 Ressort Non reliée
48 0002010227 Circlips Disponible Voir la pièce
48 0002010227 Circlips Disponible Voir la pièce
49 0002010556 Arbre de roue Non reliée
49 0002010556 Arbre de roue Non reliée
50 PM80 1253 000 01 Palier arbre de roue Disponible Voir la pièce
50 PM80 1253 000 01 Palier arbre de roue Disponible Voir la pièce
51 0002010612 Pignon 39d Non reliée
51 0002010612 Pignon 39d Non reliée
52 0002010613 Bague Non reliée
53 0002010079 Roulement Disponible Voir la pièce
53 0002010079 Roulement Disponible Voir la pièce
54 0002010534 Joint Non reliée
54 0002010534 Joint Non reliée
55 0301070006 CIRCLIPS Disponible Voir la pièce
55 0301070006 CIRCLIPS Disponible Voir la pièce
56 0002020381 Roulement Disponible Voir la pièce
56 0002020381 Roulement Disponible Voir la pièce
57 0002010470 Joint Non reliée
57 0002010470 Joint Non reliée
58 0002010650 Joint Non reliée
58 0002010650 Joint Non reliée
59 F154 0110 035 Vis Disponible Voir la pièce
59 F154 0110 035 Vis Disponible Voir la pièce
60 0002010554 Rondelle 0,5 Non reliée
60 0002010554 Rondelle 0,5 Non reliée
60 0730 0004 710 Rondelle 1,0 Non reliée
60 0730 0004 710 Rondelle 1,0 Non reliée
60 0730 0004716 Rondelle 1,6 Non reliée
60 0730 0004716 Rondelle 1,6 Non reliée
61 0002010615 Collier Non reliée
61 0002010615 Collier Non reliée
62 0002010514 Bras Non reliée
62 0002010514 Bras Non reliée
63 0350 0150 822 Rondelle Non reliée
63 0350 0150 822 Rondelle Non reliée
64 A301 0108 002 Ecrou Disponible Voir la pièce
64 A301 0108 002 Ecrou Disponible Voir la pièce
65 0002010515 Axe de sélection Non reliée
65 0002010515 Axe de sélection Non reliée
66 0002010555 Rondelle Non reliée
66 0002010555 Rondelle Non reliée
67 0002010616 Plaque d Non reliée
67 0002010616 Plaque d Non reliée
67 0002010616 Plaque d Non reliée
67 0002010616 Plaque d Non reliée
68 0002010651 Joint Non reliée
68 0002010651 Joint Non reliée
68 0002010651 Joint Non reliée
69 0002010535 Joint Non reliée
69 0002010535 Joint Non reliée
70 CM80 1461 000 Rondelle Disponible Voir la pièce
70 CM80 1461 000 Rondelle Disponible Voir la pièce

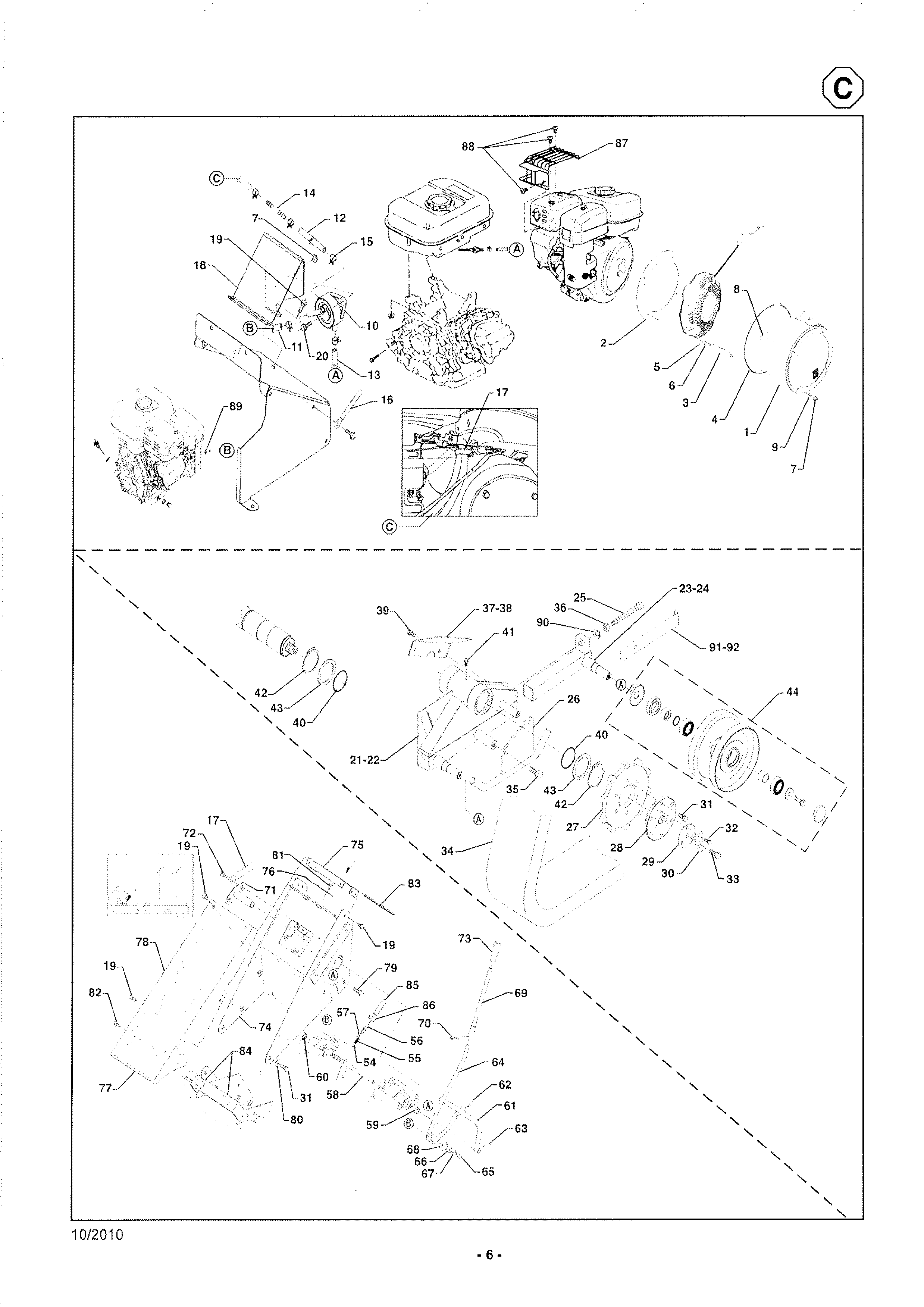

Vue éclatée SD PRO 80 Version 2013

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 0002010455 Capot lanceur Non reliée
2 0002010456 Plaque de capot Non reliée
3 0002010457 Goujon Non reliée
4 0002010458 Joint Non reliée
5 0350 0130 615 Rondelle Non reliée
6 0300450601 Rondelle Disponible Voir la pièce
7 F300 0106 001 Ecrou Disponible Voir la pièce
7 F300 0106 001 Ecrou Disponible Voir la pièce
8 0002010654 Tampon Non reliée
9 0350 0140 618 Rondelle Non reliée
10 0002010516 Pompe Non reliée
11 0002010634 Tuyau 6x260 Non reliée
12 0002010635 Tuyau 6x220 Non reliée
13 0002010636 Tuyau 6x530 Non reliée
14 0002010637 Tube Non reliée
15 0050 3111 005 Clip Non reliée
16 0050 2108 063 Collier Non reliée
17 0050 2108 083 Collier Non reliée
17 0050 2108 083 Collier Non reliée
18 0002010459 Support Non reliée
19 F050 0406 012 Vis Disponible Voir la pièce
19 F050 0406 012 Vis Disponible Voir la pièce
19 F050 0406 012 Vis Disponible Voir la pièce
19 F050 0406 012 Vis Disponible Voir la pièce
20 F050 0106 020 Vis Disponible Voir la pièce
21 0002010500 Chassis gauche Non reliée
22 0002010501 Chassis droit Non reliée
23 0002010502 Support gauche Non reliée
24 0002010503 Support droit Non reliée
25 0002010620 Vis règlage Non reliée
26 0002010488 Guide chenille Non reliée
27 0002010568 Couronne dentée Non reliée
28 0002010570 Couronne Non reliée
29 0002010621 Plateau Non reliée
30 0002010622 Plaque de fermeture Non reliée
31 F154 0110 025 Vis Disponible Voir la pièce
31 F154 0110 025 Vis Disponible Voir la pièce
32 F154 0108 020 Vis Disponible Voir la pièce
33 F155 0112 030 Vis Disponible Voir la pièce
34 0002010491 Chenille Non reliée
35 01123-51230 Vis Disponible Voir la pièce
36 02154-50140 Ecrou Disponible Voir la pièce
37 0002010623 Capot gauche Non reliée
38 0002010624 Capot droit Non reliée
39 F154 0108 016 Vis Disponible Voir la pièce
40 0002010505 Joint Non reliée
40 0002010505 Joint Non reliée
41 0002010646 Graisseur Non reliée
42 0301070022 Circlips Non reliée
42 0301070022 Circlips Non reliée
43 0002010644 Rondelle Non reliée
43 0002010644 Rondelle Non reliée
44 0002010504 Ens. roulement Non reliée
54 0002010196 Bille Disponible Voir la pièce
55 0002010237 Ressort Disponible Voir la pièce
56 0002010638 Vis Non reliée
57 0002010204 Rondelle Disponible Voir la pièce
58 0002010517 Fourchette Non reliée
59 0002010002 Bague Non reliée
60 0341000084 Bouchon Non reliée
61 0002010625 Bras Non reliée
62 0550 0006 032 Goupille Non reliée
63 0550 0006 025 Goupille Non reliée
64 PM80 1408 001 05 Levier vitesse Disponible Voir la pièce
65 A301 0108 002 Ecrou Disponible Voir la pièce
66 0350 0140 818 Rondelle Non reliée
67 A360 0100 802 Joint Disponible Voir la pièce
68 0300401401 Rondelle Non reliée
69 PM80 1409 000 02 Rallonge levier Disponible Voir la pièce
70 0521 0114 000 Goupille Non reliée
71 0002010626 Support Non reliée
72 H154 0108 016 Vis Disponible Voir la pièce
73 0691 0012 250 Poignée Non reliée
74 0002010627 Guidon Non reliée
75 PM80 2002 000 04 Guide Disponible Voir la pièce
76 PM80 2009 000 04 Capot Disponible Voir la pièce
77 0002010629 Caoutchouc Non reliée
78 0002010631 Capot Non reliée
79 F154 0110 035 Vis Disponible Voir la pièce
80 0002010277 Rondelle Non reliée
81 H154 0108 016 Vis Disponible Voir la pièce
82 F050 0406 016 Vis Disponible Voir la pièce
83 0002010632 Caoutchouc Non reliée
84 26 780 443 000 Caoutchouc Disponible Voir la pièce
85 09661-60260 Tuyau Disponible Voir la pièce
86 09318-88100 Collier Disponible Voir la pièce
87 0330032005 Grille echappement Non reliée
88 0300010617 Vis Disponible Voir la pièce
89 0050 1100 130 Collier Non reliée
90 0300451401 Rondelle Non reliée
91 PM80 1347 000 01 Entretoise Disponible Voir la pièce
92 PM80 1348 000 01 Entretoise Disponible Voir la pièce

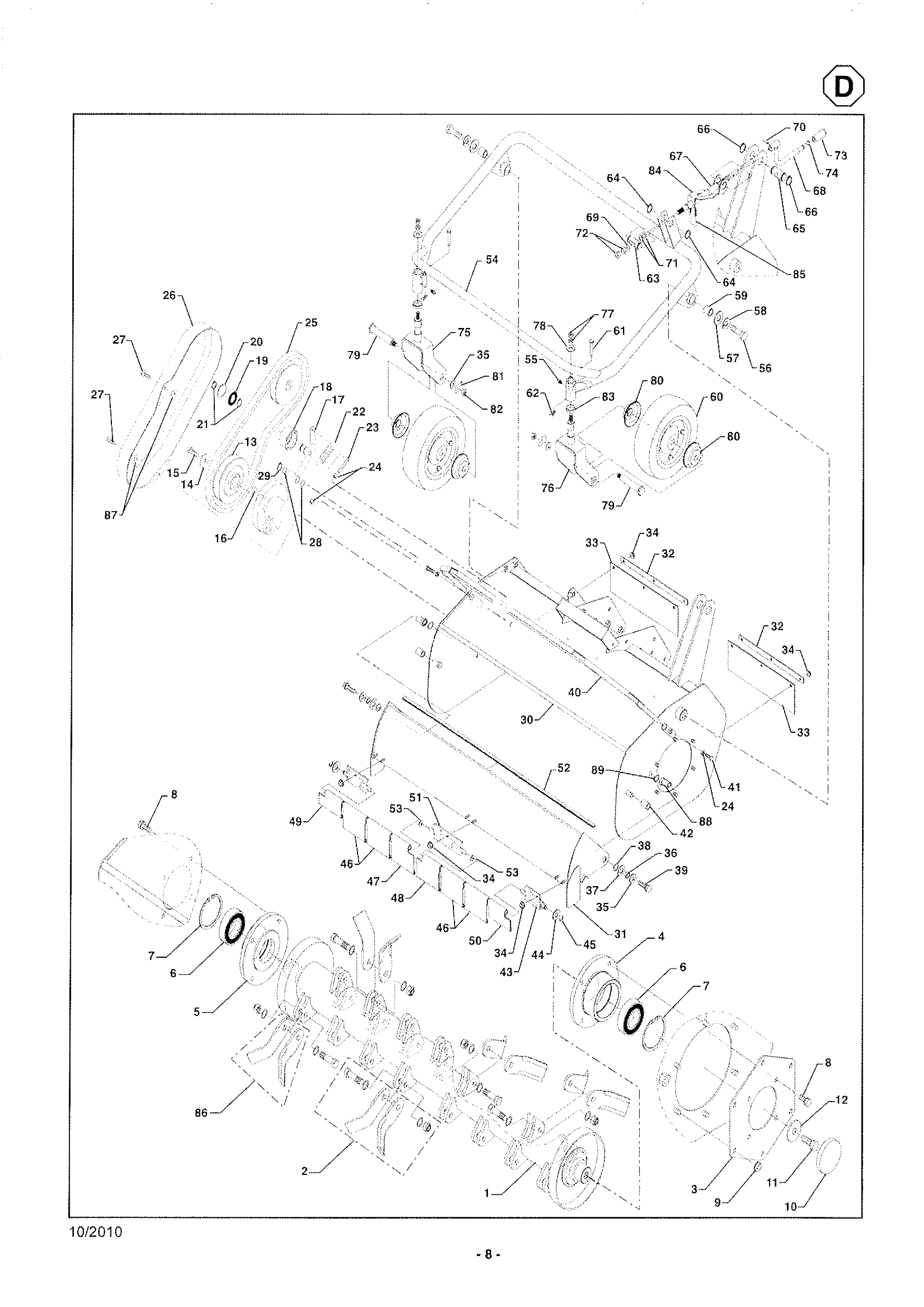

Vue éclatée SD PRO 80 Version 2013

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 0002010584 Fléau Non reliée
2 0002010473 Kit 10 ctx et visserie Non reliée
2 1469 1335 000 Couteau Non reliée
3 0002010574 Plaque Non reliée
4 0002010576 Support Non reliée
5 0002010578 Support Non reliée
6 0002010262 ROULEMENT Non reliée
6 0002010262 ROULEMENT Non reliée
7 0301070010 Circlips Non reliée
7 0301070010 Circlips Non reliée
8 F154 0108 016 Vis Disponible Voir la pièce
8 F154 0108 016 Vis Disponible Voir la pièce
9 F301 0108 000 Ecrou Disponible Voir la pièce
10 0341000085 Bouchon Non reliée
11 F154 0110 020 Arbre Disponible Voir la pièce
12 0300411001 Rondelle Non reliée
13 0002010579 Poulie Non reliée
14 0300411001 Rondelle Non reliée
15 F154 0110 025 Vis Disponible Voir la pièce
16 0570 0008 025 Clavette Non reliée
17 0002010548 Levier Non reliée
18 0002010549 Poulie Non reliée
19 0306010015 ROULEMENT Disponible Voir la pièce
20 0301070006 CIRCLIPS Disponible Voir la pièce
21 0301070007 RONDELLE Non reliée
22 0002010508 Ressort Non reliée
23 0002010639 Vis Non reliée
24 A301 0108 002 Ecrou Disponible Voir la pièce
24 A301 0108 002 Ecrou Disponible Voir la pièce
25 0002010472 Courroie Non reliée
26 PM80 3225 001 02 Capot Disponible Voir la pièce
27 LK121-54151 Vis Disponible Voir la pièce
27 LK121-54151 Vis Disponible Voir la pièce
28 0002010363 Rondelle Disponible Voir la pièce
29 0301070002 Circlips Disponible Voir la pièce
30 PM80 3311 001 Capot fléau Disponible Voir la pièce
31 PM80 3305 001 01 Capot avant Disponible Voir la pièce
32 0002010536 Plaque Non reliée
32 0002010536 Plaque Non reliée
33 0002010479 Bavette Non reliée
33 0002010479 Bavette Non reliée
34 F300 0106 001 Ecrou Disponible Voir la pièce
34 F300 0106 001 Ecrou Disponible Voir la pièce
34 F300 0106 001 Ecrou Disponible Voir la pièce
34 F300 0106 001 Ecrou Disponible Voir la pièce
35 0300451201 Rondelle Disponible Voir la pièce
35 0300451201 Rondelle Disponible Voir la pièce
36 0002010550 Entretoise Non reliée
37 0300401201 RONDELLE PLATE Disponible Voir la pièce
38 0002010551 Joint Non reliée
39 0300011606 Vis Non reliée
40 0002010557 Barre de protection Non reliée
41 A050 0108 020 Vis Disponible Voir la pièce
42 0002010655 Entretoise Non reliée
43 0002010581 Tringle Non reliée
44 2750 3822 100 Rondelle Non reliée
45 0742 0100 700 Anneau Non reliée
46 0002010474 Protection a Non reliée
46 0002010474 Protection a Non reliée
47 0002010475 Protection br Non reliée
48 0002010476 Protection bl Non reliée
49 0002010477 Protection cr Non reliée
50 0002010478 Protection cl Non reliée
51 PM80 3320 001 Protection Disponible Voir la pièce
52 0002010583 Caoutchouc Non reliée
53 04717-01000 Rondelle Disponible Voir la pièce
53 04717-01000 Rondelle Disponible Voir la pièce
54 PM80 3401 000 01 Support de roue Disponible Voir la pièce
55 A650 0100 600 Graisseur Disponible Voir la pièce
56 0300011606 Vis Non reliée
57 0300401601 RONDELLE Non reliée
58 0300451601 Rondelle Non reliée
59 0002010539 Bague Non reliée
60 0002010487 Roue Non reliée
61 0002010489 Axe Non reliée
62 0002010337 Goupille Disponible Voir la pièce
63 0002010558 Butée Non reliée
64 0002010227 Circlips Disponible Voir la pièce
64 0002010227 Circlips Disponible Voir la pièce
65 0002010519 Goupille Non reliée
66 0301070011 RONDELLE Non reliée
66 0301070011 RONDELLE Non reliée
67 0002010520 Vis Non reliée
68 0002010521 Sélecteur Non reliée
69 0002010362 Rondelle Disponible Voir la pièce
70 0550 0005 025 Goupille Non reliée
71 3132 3011 100 Rondelle Non reliée
72 A301 0112 002 Ecrou Disponible Voir la pièce
73 62302-3513-2 Levier Disponible Voir la pièce
74 62302-3515-1 Circlips Disponible Voir la pièce
75 0002010541 Chape de roue droite Non reliée
76 0002010542 Chape de roue gauche Non reliée
77 0300201003 Ecrou Non reliée
78 0300411002 Rondelle Non reliée
79 0002010522 Axe de roue Non reliée
79 0002010522 Axe de roue Non reliée
80 0002010523 Enjoliveur Non reliée
80 0002010523 Enjoliveur Non reliée
81 0002010647 Rondelle Non reliée
82 0300201203 Ecrou Non reliée
83 0002010043 Entretoise Non reliée
84 0002020559 Tige filetée Non reliée
85 0002010560 Crochet Non reliée
86 0002010465 Kit 10 ctx sans visserie Non reliée
87 62151-54542 Rondelle Disponible Voir la pièce
88 PM80 3336 001 Entretoise Disponible Voir la pièce
89 PM80 3338 000 Joint Disponible Voir la pièce

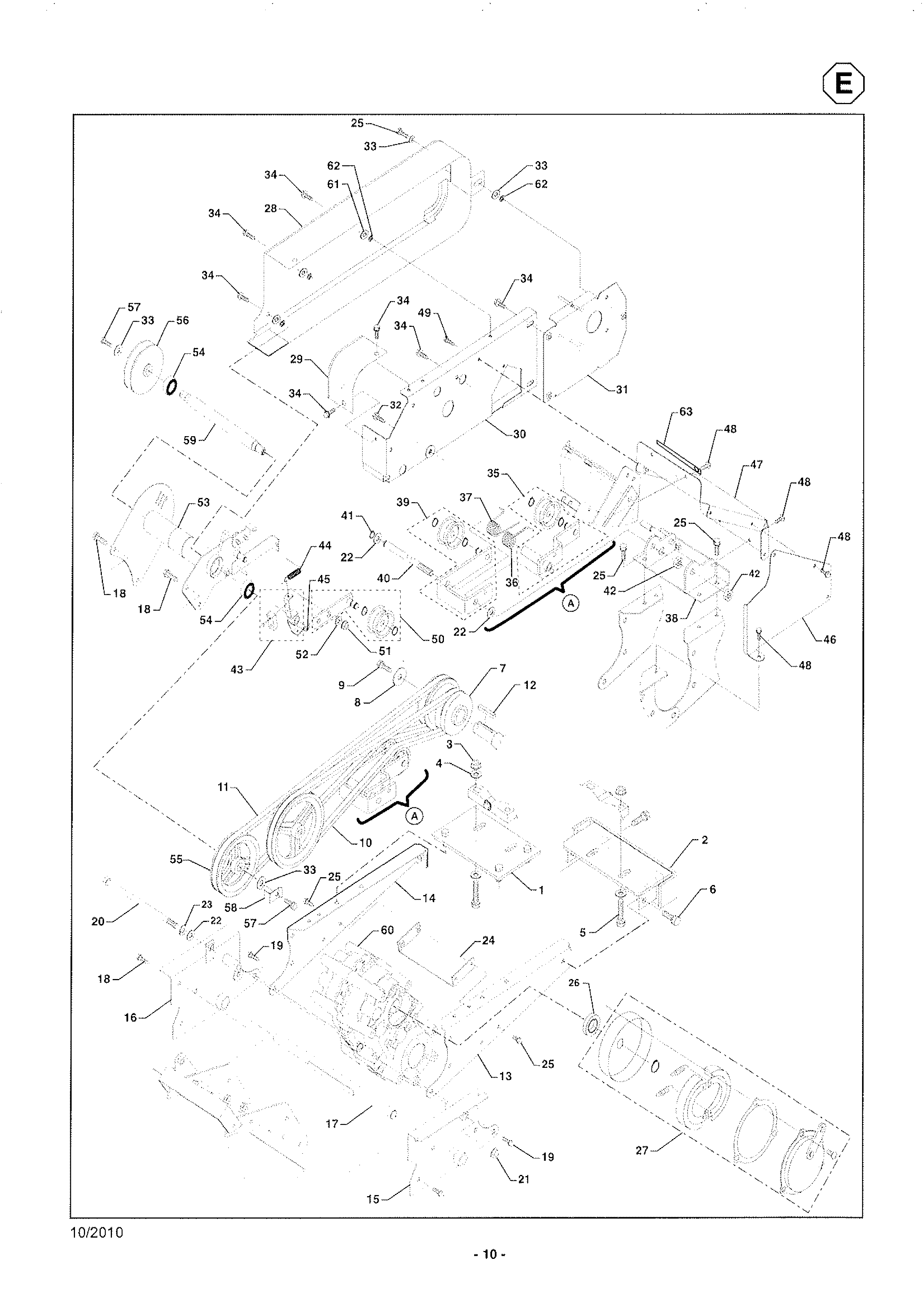

Vue éclatée SD PRO 80 Version 2013

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 0002010572 Base moteur a Non reliée
2 PM80 0012 000 03 Base moteur b Disponible Voir la pièce
3 F301 0110 001 Ecrou Disponible Voir la pièce
4 0350 0141 022 Rondelle Non reliée
5 F154 0110 045 Vis Disponible Voir la pièce
6 F154 0110 025 Vis Disponible Voir la pièce
7 0002010524 Poulie Non reliée
8 020-0080-0 Rondelle Disponible Voir la pièce
9 F154 0108 030 Vis Disponible Voir la pièce
10 0002010453 Courroie d Non reliée
11 0002010454 Courroie fléaux Non reliée
12 0002010525 Clavette Non reliée
13 0002010585 Chassis moteur g Non reliée
14 0002010586 Chassis moteur d Non reliée
15 0002010562 Chassis principal g Non reliée
16 0002010563 Chassis principal d Non reliée
17 0002010561 Arret Non reliée
18 F154 0110 020 Arbre Disponible Voir la pièce
18 F154 0110 020 Arbre Disponible Voir la pièce
18 F154 0110 020 Arbre Disponible Voir la pièce
19 F154 0110 035 Vis Disponible Voir la pièce
19 F154 0110 035 Vis Disponible Voir la pièce
20 0002010633 Vis Non reliée
21 F301 0112 000 Ecrou Disponible Voir la pièce
22 0350 0151 226 Rondelle Non reliée
22 0350 0151 226 Rondelle Non reliée
22 0350 0151 226 Rondelle Non reliée
23 0300451201 Rondelle Disponible Voir la pièce
24 0002010587 Plaque Non reliée
25 F154 0108 020 Vis Disponible Voir la pièce
25 F154 0108 020 Vis Disponible Voir la pièce
25 F154 0108 020 Vis Disponible Voir la pièce
25 F154 0108 020 Vis Disponible Voir la pièce
25 F154 0108 020 Vis Disponible Voir la pièce
26 0002010087 Joint Non reliée
27 0002010490 Ens. frein Non reliée
28 PM80 1551 002 04 Capot a Disponible Voir la pièce
29 0002010589 Capot b Non reliée
30 PM80 1561 002 Capot blanc Disponible Voir la pièce
31 PM80 1571 001 04 Guide courroie Disponible Voir la pièce
32 H154 0108 020 Vis Disponible Voir la pièce
33 0300410801 Rondelle Non reliée
33 0300410801 Rondelle Non reliée
33 0300410801 Rondelle Non reliée
33 0300410801 Rondelle Non reliée
34 H154 0108 016 Vis Disponible Voir la pièce
34 H154 0108 016 Vis Disponible Voir la pièce
34 H154 0108 016 Vis Disponible Voir la pièce
34 H154 0108 016 Vis Disponible Voir la pièce
34 H154 0108 016 Vis Disponible Voir la pièce
34 H154 0108 016 Vis Disponible Voir la pièce
34 H154 0108 016 Vis Disponible Voir la pièce
35 0002010552 Bras tendeur Non reliée
36 0002010540 Ressort g Non reliée
37 0002010526 Ressort d Non reliée
38 PM80 1608 001 24 Support levier Disponible Voir la pièce
39 0002010527 Bras tendeur Non reliée
40 0002010528 Axe levier Non reliée
41 0002010023 Circlips Non reliée
42 A301 0112 002 Ecrou Disponible Voir la pièce
42 A301 0112 002 Ecrou Disponible Voir la pièce
43 0002010486 Ens.frein Non reliée
44 PM80 1618 000 02 Ressort Disponible Voir la pièce
45 0742 0100 800 Anneau Non reliée
46 PM80 1607 000 04 Capot Disponible Voir la pièce
47 0002010564 Capot Non reliée
48 F050 0406 012 Vis Disponible Voir la pièce
48 F050 0406 012 Vis Disponible Voir la pièce
48 F050 0406 012 Vis Disponible Voir la pièce
48 F050 0406 012 Vis Disponible Voir la pièce
49 F144 0106 012 Vis Disponible Voir la pièce
50 0002010530 Bras tendeur Non reliée
51 F301 0108 001 Ecrou Disponible Voir la pièce
52 0350 0150 822 Rondelle Non reliée
53 PM80 3001 002 05 Support Disponible Voir la pièce
54 0306010007 ROULEMENT Disponible Voir la pièce
54 0306010007 ROULEMENT Disponible Voir la pièce
55 CM80 3005 000 04 Poulie Disponible Voir la pièce
56 0002010531 Poulie Non reliée
57 F154 0108 020 Vis Disponible Voir la pièce
57 F154 0108 020 Vis Disponible Voir la pièce
58 0002010593 Plaque Non reliée
59 CM80 3010 001 Axe entrainement Disponible Voir la pièce
60 0002010492 Transmission complète Non reliée
61 0350 0130 820 Rondelle Non reliée
62 P506 1419 000 Rondelle Disponible Voir la pièce
62 P506 1419 000 Rondelle Disponible Voir la pièce
63 0050 2108 063 Collier Non reliée
chevron_right
