Vue Éclatée SD 517 A PARTIR du N° SERIE 2301400001
Retrouvez les pièces détachées, références et repères disponibles pour SD 517 A PARTIR du N° SERIE 2301400001.

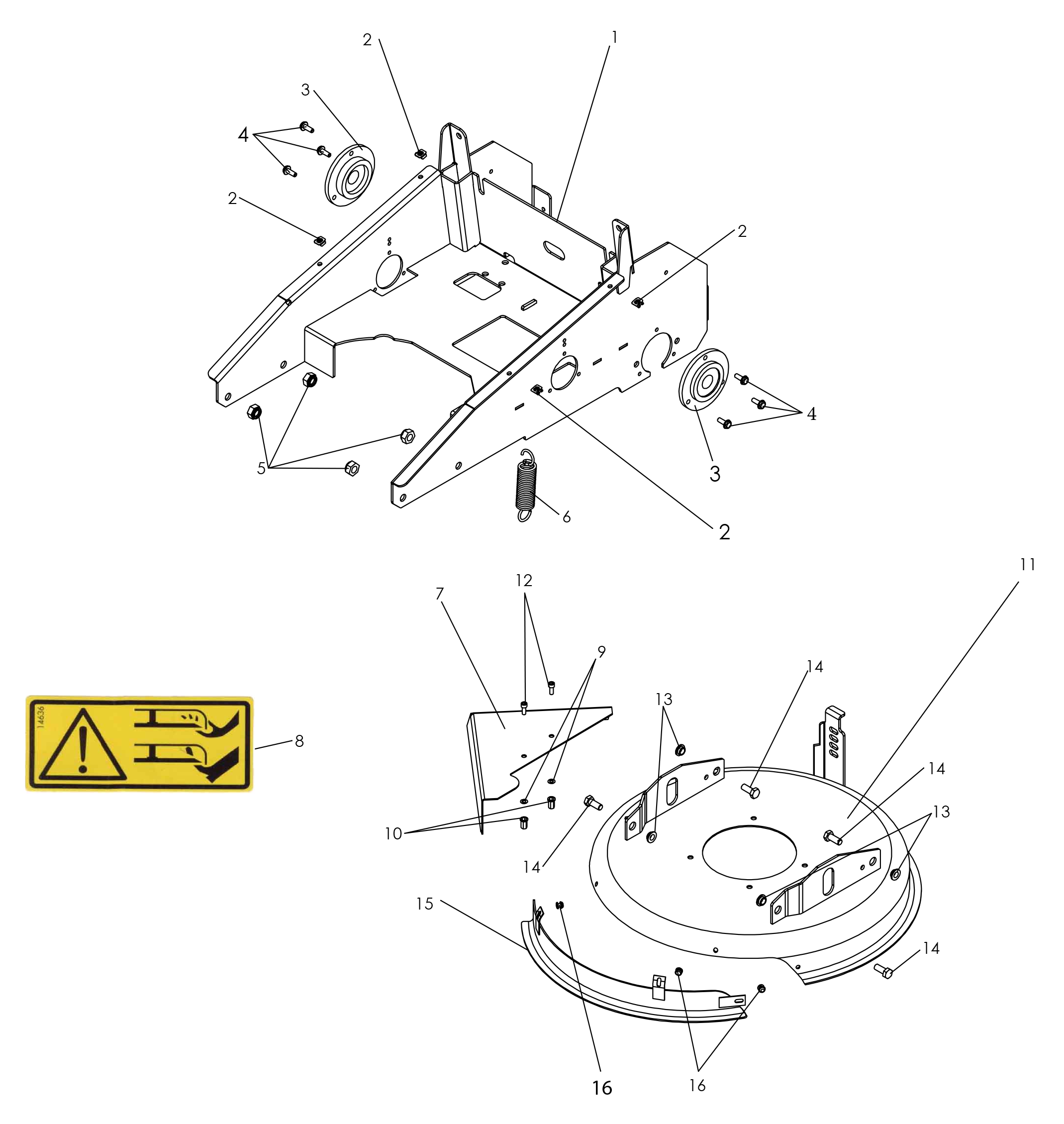

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 4002092304 | CHASSIS | Non reliée | |
| 2 | 0301050005 | CLIPS PRESSE TOLE | Disponible | Voir la pièce |
| 2 | 0301050005 | CLIPS PRESSE TOLE | Disponible | Voir la pièce |
| 2 | 0301050005 | CLIPS PRESSE TOLE | Disponible | Voir la pièce |
| 2 | 0301050005 | CLIPS PRESSE TOLE | Disponible | Voir la pièce |
| 3 | 0340030013 | PALIER ARBRE | Disponible | Voir la pièce |
| 3 | 0340030013 | PALIER ARBRE | Disponible | Voir la pièce |
| 4 | 0300090602 | VIS | Disponible | Voir la pièce |
| 4 | 0300090602 | VIS | Disponible | Voir la pièce |
| 5 | 0300211001 | ECROU | Disponible | Voir la pièce |
| 6 | 0305010009 | RESSORT | Disponible | Voir la pièce |
| 7 | 4002000504 | DEFLECTEUR LATERAL | Nous contacter | Voir la pièce |
| 8 | 0503000006 | AUTOCOLLANT DANGER | Disponible | Voir la pièce |
| 9 | 0300470602 | RONDELLE | Non reliée | |
| 10 | 0300600601 | INSERT | Disponible | Voir la pièce |
| 11 | 4002060503 | CARTER GRIS | Disponible | Voir la pièce |
| 12 | 0300020601 | VIS | Disponible | Voir la pièce |
| 13 | 0302020224 | ENTRETOISE | Nous contacter | Voir la pièce |
| 13 | 0302020224 | ENTRETOISE | Nous contacter | Voir la pièce |
| 14 | 0300011008 | VIS | Disponible | Voir la pièce |
| 14 | 0300011008 | VIS | Disponible | Voir la pièce |
| 14 | 0300011008 | VIS | Disponible | Voir la pièce |
| 14 | 0300011008 | VIS | Disponible | Voir la pièce |
| 15 | 4002000505 | DEFLECTEUR AVANT | Nous contacter | Voir la pièce |
| 16 | 0300500601 | RIVET | Disponible | Voir la pièce |
| 16 | 0300500601 | RIVET | Disponible | Voir la pièce |

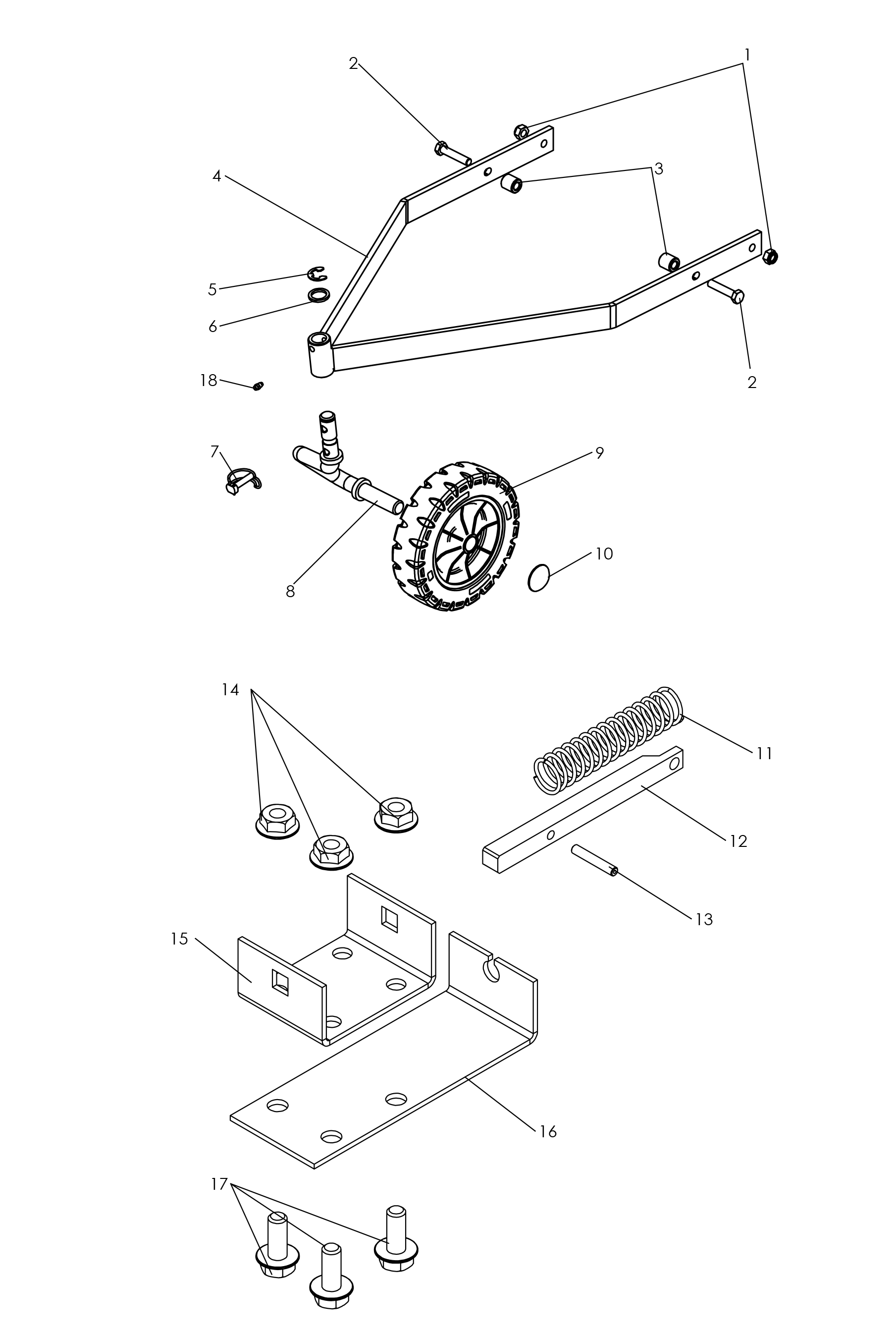

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 0300211001 | ECROU | Disponible | Voir la pièce |
| 2 | 0300011014 | VIS | Nous contacter | Voir la pièce |
| 2 | 0300011014 | VIS | Nous contacter | Voir la pièce |
| 3 | 0340030010 | ENTRETOISE | Nous contacter | Voir la pièce |
| 4 | 4002000502 | Chassis avant | Nous contacter | Voir la pièce |
| 5 | 0301070043 | ANNEAU ELASTIQUE | Nous contacter | Voir la pièce |
| 6 | 0300402006 | RONDELLE | Nous contacter | Voir la pièce |
| 7 | 0301010013 | GOUPILLE CLIPS | Nous contacter | Voir la pièce |
| 8 | 4002000513 | Support roue avant | Disponible | Voir la pièce |
| 9 | 0309000033 | ROUE | Non reliée | |
| 10 | 0300702001 | ENJOLIVEUR | Nous contacter | Voir la pièce |
| 11 | 0305020001 | RESSORT | Disponible | Voir la pièce |
| 12 | 0302010030 | AXE DE RELEVAGE | Nous contacter | Voir la pièce |
| 13 | 0301020002 | GOUPILLE | Nous contacter | Voir la pièce |
| 14 | 0300260801 | ECROU | Nous contacter | Voir la pièce |
| 15 | 4002000102 | SUPPORT | Nous contacter | Voir la pièce |
| 16 | 4002040104 | SUPPORT | Nous contacter | Voir la pièce |
| 17 | 0300010816 | VIS | Non reliée | |
| 18 | 0301000016 | GRAISSEUR | Nous contacter | Voir la pièce |

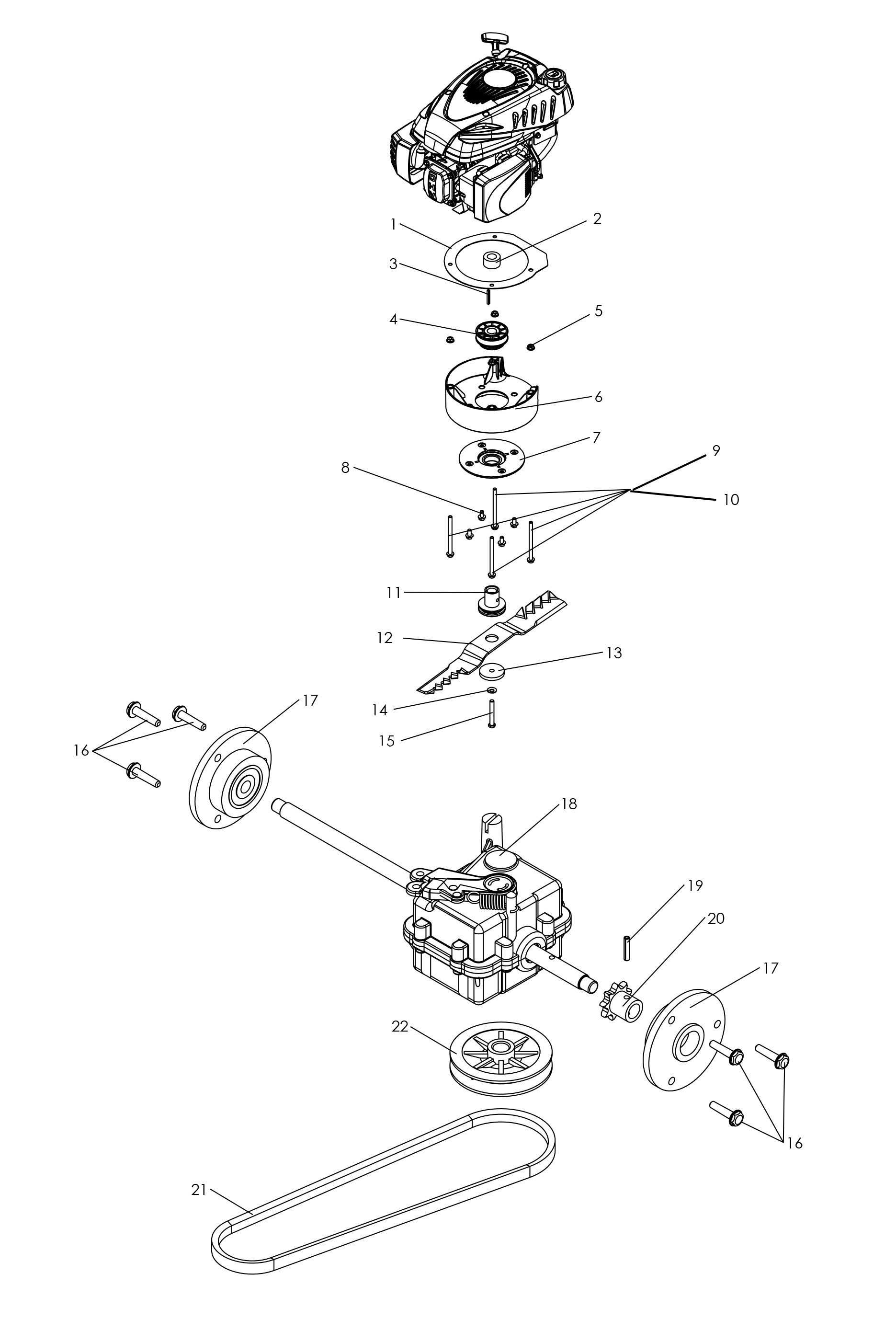

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 0304000313 | JOINT | Nous contacter | Voir la pièce |
| 2 | 0302020046 | Entretoise moteur | Nous contacter | Voir la pièce |
| 3 | 0301040001 | CLAVETTE | Nous contacter | Voir la pièce |
| 4 | 0306060014 | POULIE MOTEUR | Nous contacter | Voir la pièce |
| 5 | 0300260801 | ECROU | Nous contacter | Voir la pièce |
| 6 | 0340030034 | REHAUSSE MOTEUR | Nous contacter | Voir la pièce |
| 7 | 0340030028 | PALIER COUPELLE | Nous contacter | Voir la pièce |
| 8 | 0300010815 | VIS | Disponible | Voir la pièce |
| 9 | 0300010824 | VIS | Nous contacter | Voir la pièce |
| 10 | 0300010856 | VIS | Disponible | Voir la pièce |
| 11 | 0302030047 | MOYEU | Nous contacter | Voir la pièce |
| 12 | 0320020006 | LAME | Nous contacter | Voir la pièce |
| 13 | 0302020042 | RONDELLE | Disponible | Voir la pièce |
| 14 | 0300431001 | RONDELLE DE LAME | Disponible | Voir la pièce |
| 15 | 0300060304 | VIS | Nous contacter | Voir la pièce |
| 16 | 0300090602 | VIS | Disponible | Voir la pièce |
| 16 | 0300090602 | VIS | Disponible | Voir la pièce |
| 17 | 0340030012 | FLASQUE | Disponible | Voir la pièce |
| 17 | 0340030012 | FLASQUE | Disponible | Voir la pièce |
| 18 | 0306040012 | TRANSMISSION | Nous contacter | Voir la pièce |
| 19 | 0301020001 | GOUPILLE | Disponible | Voir la pièce |
| 20 | 0306050028 | PIGNON DENTEE | Disponible | Voir la pièce |
| 21 | 0306030048 | COURROIE | Nous contacter | Voir la pièce |
| 22 | 0001000148 | POULIE | Nous contacter | Voir la pièce |

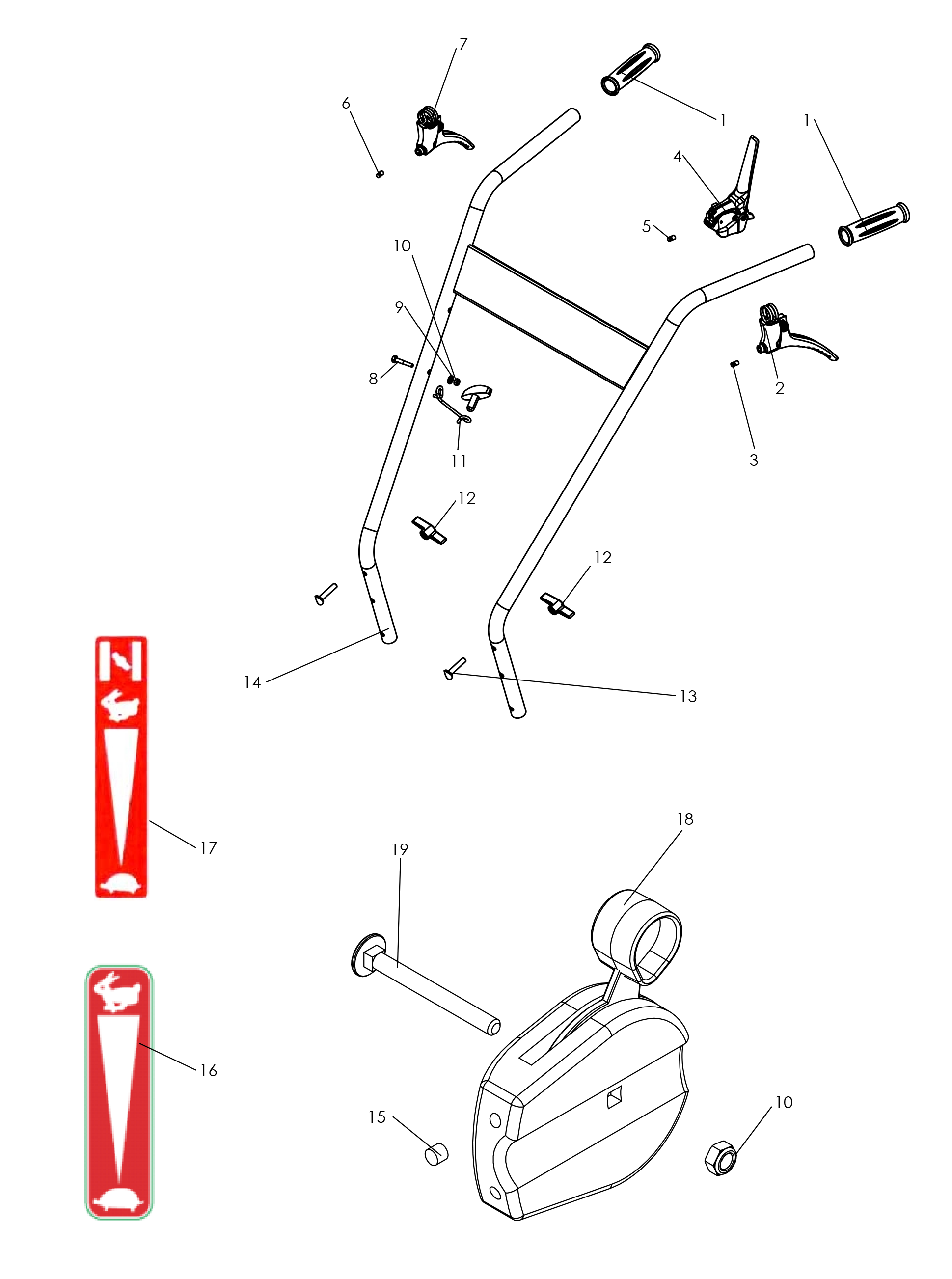

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 0341000036 | POIGNEE CAOUTCHOUC | Nous contacter | Voir la pièce |
| 1 | 0341000036 | POIGNEE CAOUTCHOUC | Nous contacter | Voir la pièce |
| 2 | 0307010073 | LEVIER | Nous contacter | Voir la pièce |
| 3 | 0308030006 | Câble hauteur de coupe | Nous contacter | Voir la pièce |
| 4 | 0307010072 | LEVIER FREIN | Nous contacter | Voir la pièce |
| 5 | 0308050015 | CABLE DE GAZ | Disponible | Voir la pièce |
| 6 | 0308020041 | CABLE EMBRAYAGE | Nous contacter | Voir la pièce |
| 7 | 0307010035 | LEVIER | Nous contacter | Voir la pièce |
| 8 | 0300080604 | VIS | Disponible | Voir la pièce |
| 9 | 0300430601 | RONDELLE | Disponible | Voir la pièce |
| 10 | 0300210602 | ECROU | Non reliée | |
| 10 | 0300210602 | ECROU | Non reliée | |
| 11 | 0305030001 | ACCROCHE LANCEUR | Nous contacter | Voir la pièce |
| 12 | 0300800004 | POIGNEE DE SERRAGE | Nous contacter | Voir la pièce |
| 12 | 0300800004 | POIGNEE DE SERRAGE | Nous contacter | Voir la pièce |
| 13 | 0300090802 | VIS | Disponible | Voir la pièce |
| 14 | 4002060301 | Guidon | Disponible | Voir la pièce |
| 15 | 0308040040 | Câble gaz | Nous contacter | Voir la pièce |
| 16 | 0503000043 | ETIQUETTE DE GAZ | Disponible | Voir la pièce |
| 17 | 0503000044 | ETIQUETTE GAZ | Nous contacter | Voir la pièce |
| 18 | 0307020017 | Manette gaz | Nous contacter | Voir la pièce |
| 19 | 0300080604 | VIS | Disponible | Voir la pièce |

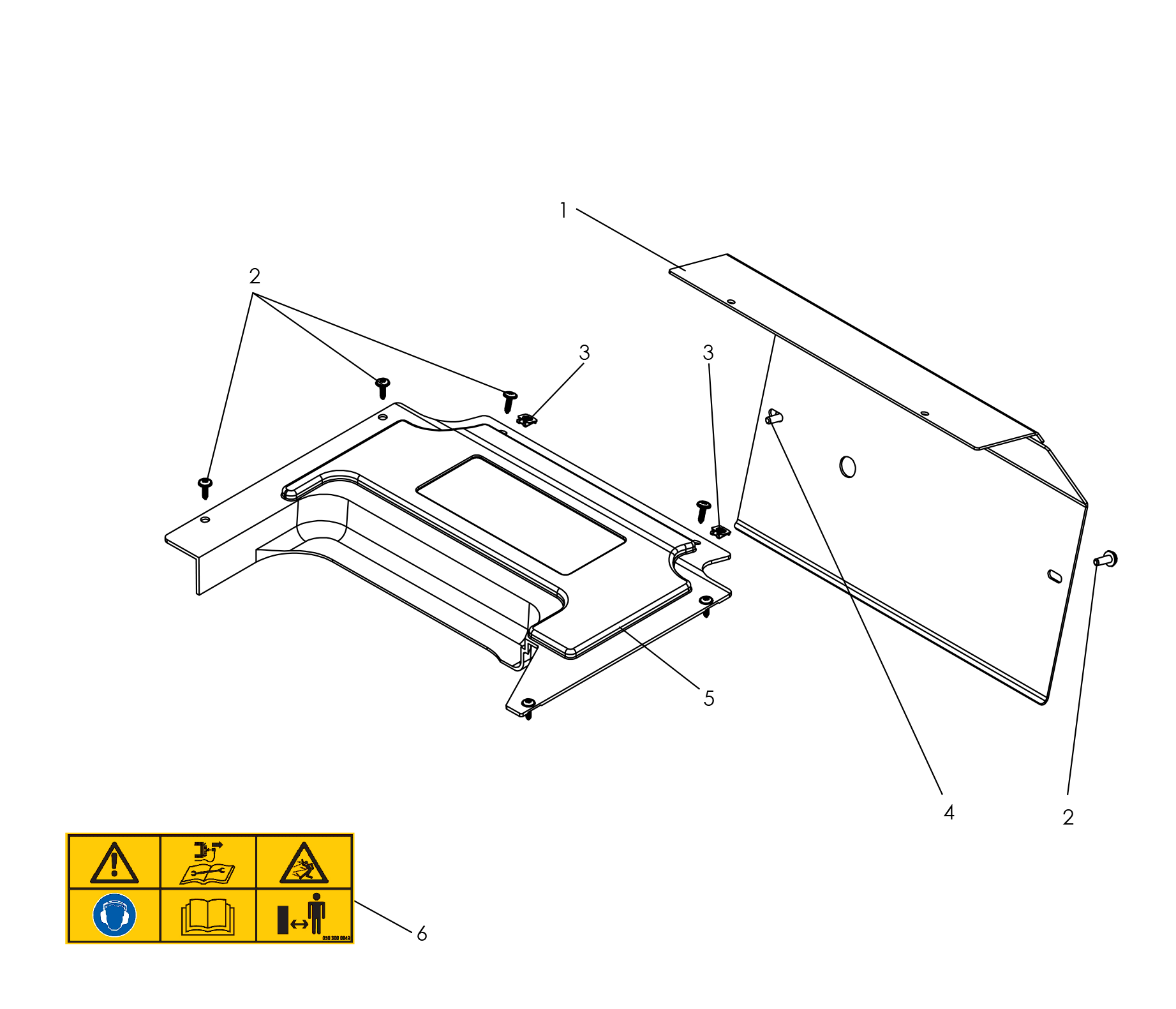

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 4002062301 | Déflecteur | Nous contacter | Voir la pièce |
| 2 | 0300080405 | VIS TOLE | Nous contacter | Voir la pièce |
| 2 | 0300080405 | VIS TOLE | Nous contacter | Voir la pièce |
| 3 | 0301050005 | CLIPS PRESSE TOLE | Disponible | Voir la pièce |
| 3 | 0301050005 | CLIPS PRESSE TOLE | Disponible | Voir la pièce |
| 4 | 0300090602 | VIS | Disponible | Voir la pièce |
| 5 | 0340030001 | CAPOT MOTEUR | Nous contacter | Voir la pièce |
| 6 | 0503000049 | AUTOCOLLANT PRECAUT.D | Nous contacter | Voir la pièce |

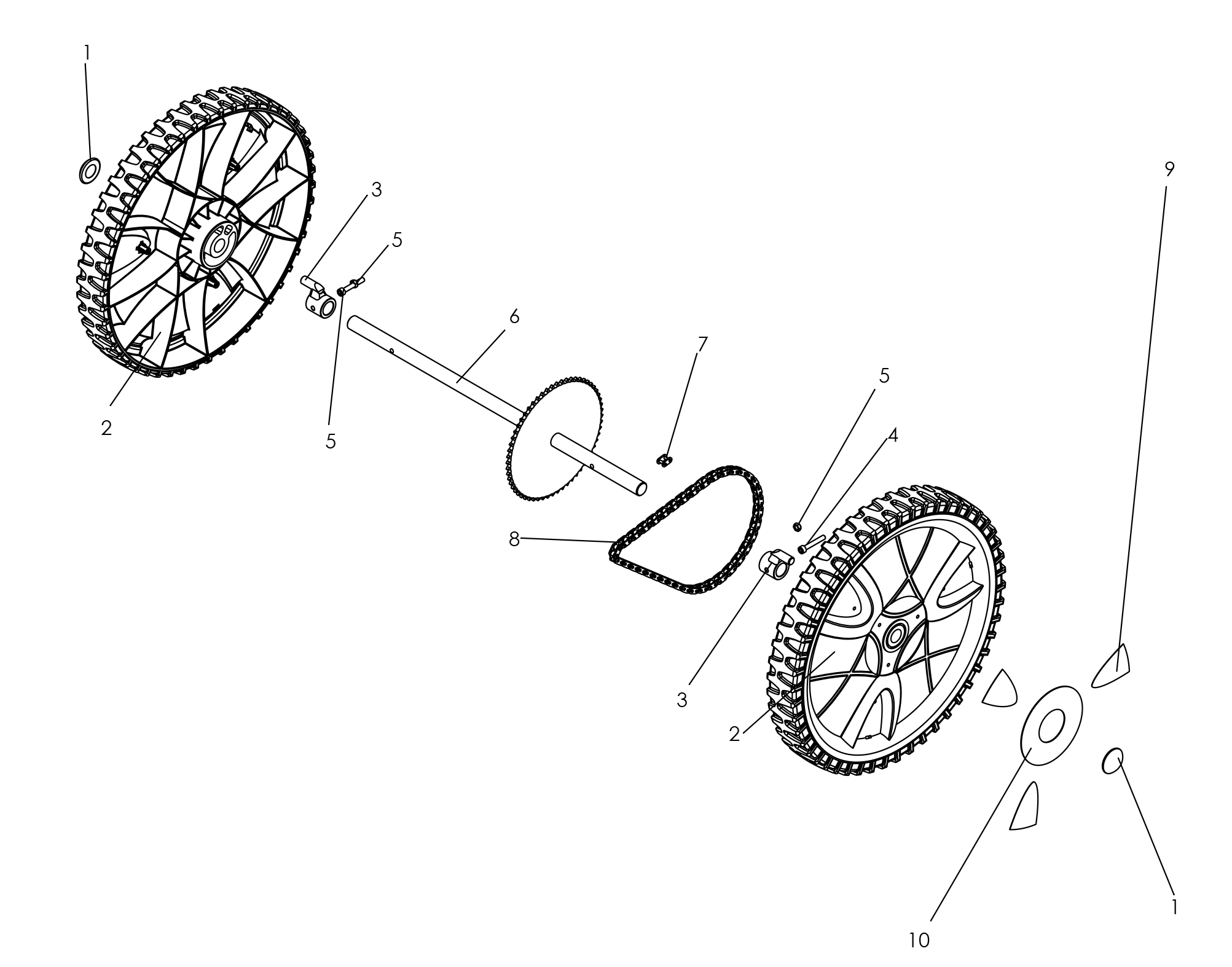

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 0300702001 | ENJOLIVEUR | Nous contacter | Voir la pièce |
| 1 | 0300702001 | ENJOLIVEUR | Nous contacter | Voir la pièce |
| 2 | 0340030070 | ROUE | Disponible | Voir la pièce |
| 2 | 0340030070 | ROUE | Disponible | Voir la pièce |
| 3 | 0302030166 | MOYEU DE ROUE | Nous contacter | Voir la pièce |
| 3 | 0302030166 | MOYEU DE ROUE | Nous contacter | Voir la pièce |
| 4 | 0300020618 | VIS | Nous contacter | Voir la pièce |
| 5 | 0300210602 | ECROU | Non reliée | |
| 5 | 0300210602 | ECROU | Non reliée | |
| 5 | 0300210602 | ECROU | Non reliée | |
| 6 | 0306050130 | ARBRE DE ROUE | Nous contacter | Voir la pièce |
| 7 | 0306020001 | ATTACHE RAPIDE | Nous contacter | Voir la pièce |
| 8 | 0306020020 | CHAINE | Nous contacter | Voir la pièce |
| 9 | 0503010330 | AUTOCOLLANT EXT TRIANGLE | Non reliée | |
| 10 | 0503010331 | AUTOCOLLANT CENTRAL ROND | Non reliée |
