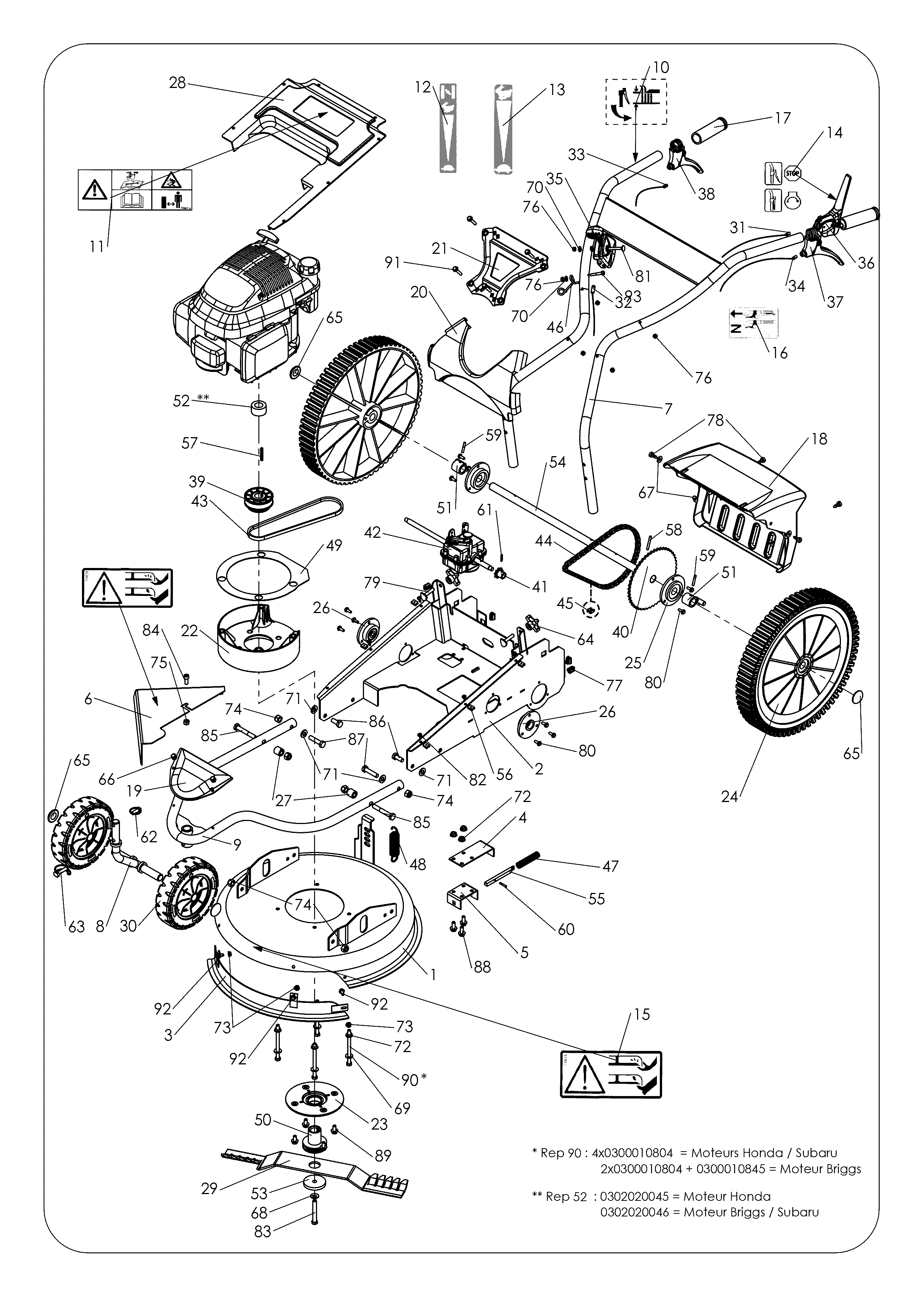

Vue Éclatée SD 156 Version 2014
Retrouvez les pièces détachées, références et repères disponibles pour SD 156 Version 2014.
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 4002060503 | CARTER GRIS | Disponible | Voir la pièce |
| 2 | 4002092301 | Chassis | Disponible | Voir la pièce |
| 3 | 4002000505 | DEFLECTEUR AVANT | Nous contacter | Voir la pièce |
| 4 | 4002040104 | SUPPORT | Nous contacter | Voir la pièce |
| 5 | 4002000102 | SUPPORT | Nous contacter | Voir la pièce |
| 6 | 4002000504 | DEFLECTEUR LATERAL | Nous contacter | Voir la pièce |
| 7 | 4002090302 | GUIDON | Disponible | Voir la pièce |
| 8 | 4002000308 | Support de roues | Nous contacter | Voir la pièce |
| 9 | 4002090303 | CHASSIS AVANT | Disponible | Voir la pièce |
| 10 | 0503000055 | Etiquette | Nous contacter | Voir la pièce |
| 11 | 0503000049 | AUTOCOLLANT PRECAUT.D | Nous contacter | Voir la pièce |
| 12 | 0503000044 | ETIQUETTE GAZ | Nous contacter | Voir la pièce |
| 13 | 0503000043 | ETIQUETTE DE GAZ | Disponible | Voir la pièce |
| 14 | 0503000026 | Etiquette | Nous contacter | Voir la pièce |
| 15 | 0503000006 | AUTOCOLLANT DANGER | Disponible | Voir la pièce |
| 16 | 0503000002 | Etiquette | Nous contacter | Voir la pièce |
| 17 | 0341000037 | Poignée | Disponible | Voir la pièce |
| 18 | 0340030058 | CAPOT ARRIERE | Non reliée | |
| 19 | 0340030054 | CAPOT CHASSIS AVANT | Non reliée | |
| 20 | 0340030056 | CAPOT INFERIEUR | Non reliée | |
| 21 | 0340030049 | CACHE CENTRAL | Nous contacter | Voir la pièce |
| 22 | 0340030034 | REHAUSSE MOTEUR | Nous contacter | Voir la pièce |
| 23 | 0340030028 | PALIER COUPELLE | Nous contacter | Voir la pièce |
| 24 | 0340030015 | Roue | Nous contacter | Voir la pièce |
| 25 | 0340030013 | PALIER ARBRE | Disponible | Voir la pièce |
| 26 | 0340030012 | FLASQUE | Disponible | Voir la pièce |
| 26 | 0340030012 | FLASQUE | Disponible | Voir la pièce |
| 27 | 0340030010 | ENTRETOISE | Nous contacter | Voir la pièce |
| 28 | 0340030001 | CAPOT MOTEUR | Nous contacter | Voir la pièce |
| 29 | 0320020006 | LAME | Nous contacter | Voir la pièce |
| 30 | 0309000033 | ROUE | Non reliée | |
| 31 | 0308050015 | CABLE DE GAZ | Disponible | Voir la pièce |
| 32 | 0308040050 | CABLE DE GAZ | Nous contacter | Voir la pièce |
| 33 | 0308030008 | CABLE REGLABLE HAUTEUR | Nous contacter | Voir la pièce |
| 34 | 0308020062 | CABLE EMBRAYAGE | Nous contacter | Voir la pièce |
| 35 | 0307020023 | MANETTE DE GAZ | Nous contacter | Voir la pièce |
| 36 | 0307010023 | Levier frein | Disponible | Voir la pièce |
| 37 | 0307010021 | Levier | Disponible | Voir la pièce |
| 38 | 0307010020 | Levier | Nous contacter | Voir la pièce |
| 39 | 0306060014 | POULIE MOTEUR | Nous contacter | Voir la pièce |
| 40 | 0306050029 | Pignon | Disponible | Voir la pièce |
| 41 | 0306050028 | PIGNON DENTEE | Disponible | Voir la pièce |
| 42 | 0306040012 | TRANSMISSION | Nous contacter | Voir la pièce |
| 43 | 0306030048 | COURROIE | Nous contacter | Voir la pièce |
| 44 | 0306020020 | CHAINE | Nous contacter | Voir la pièce |
| 45 | 0306020001 | ATTACHE RAPIDE | Nous contacter | Voir la pièce |
| 46 | 0305030001 | ACCROCHE LANCEUR | Nous contacter | Voir la pièce |
| 47 | 0305020001 | RESSORT | Disponible | Voir la pièce |
| 48 | 0305010009 | RESSORT | Disponible | Voir la pièce |
| 49 | 0304000313 | JOINT | Nous contacter | Voir la pièce |
| 50 | 0302030047 | MOYEU | Nous contacter | Voir la pièce |
| 51 | 0302030014 | MOYEU DE ROUE | Nous contacter | Voir la pièce |
| 51 | 0302030014 | MOYEU DE ROUE | Nous contacter | Voir la pièce |
| 52 | 0302020045 | Entretoise pour b.s. | Nous contacter | Voir la pièce |
| 53 | 0302020042 | RONDELLE | Disponible | Voir la pièce |
| 54 | 0302010091 | Arbre de roue | Disponible | Voir la pièce |
| 55 | 0302010030 | AXE DE RELEVAGE | Nous contacter | Voir la pièce |
| 56 | 0301050001 | CLIPS PRESSE TOLE | Nous contacter | Voir la pièce |
| 57 | 0301040001 | CLAVETTE | Nous contacter | Voir la pièce |
| 58 | 0301020005 | Goupille | Nous contacter | Voir la pièce |
| 59 | 0301020004 | Goupille | Nous contacter | Voir la pièce |
| 59 | 0301020004 | Goupille | Nous contacter | Voir la pièce |
| 60 | 0301020002 | GOUPILLE | Nous contacter | Voir la pièce |
| 61 | 0301020001 | GOUPILLE | Disponible | Voir la pièce |
| 62 | 0301010015 | Goupille | Non reliée | |
| 63 | 0301010013 | GOUPILLE CLIPS | Nous contacter | Voir la pièce |
| 64 | 0300800801 | Molette | Disponible | Voir la pièce |
| 65 | 0300702001 | ENJOLIVEUR | Nous contacter | Voir la pièce |
| 65 | 0300702001 | ENJOLIVEUR | Nous contacter | Voir la pièce |
| 65 | 0300702001 | ENJOLIVEUR | Nous contacter | Voir la pièce |
| 66 | 0300500501 | RIVET | Nous contacter | Voir la pièce |
| 67 | 0300470501 | Rondelle | Disponible | Voir la pièce |
| 68 | 0300431001 | RONDELLE DE LAME | Disponible | Voir la pièce |
| 69 | 0300430801 | RONDELLE | Nous contacter | Voir la pièce |
| 70 | 0300430601 | RONDELLE | Disponible | Voir la pièce |
| 70 | 0300430601 | RONDELLE | Disponible | Voir la pièce |
| 71 | 0300401002 | RONDELLE PLATE | Disponible | Voir la pièce |
| 71 | 0300401002 | RONDELLE PLATE | Disponible | Voir la pièce |
| 71 | 0300401002 | RONDELLE PLATE | Disponible | Voir la pièce |
| 72 | 0300260801 | ECROU | Nous contacter | Voir la pièce |
| 72 | 0300260801 | ECROU | Nous contacter | Voir la pièce |
| 73 | 0300260601 | ECROU A EMBASE CRANTE | Disponible | Voir la pièce |
| 73 | 0300260601 | ECROU A EMBASE CRANTE | Disponible | Voir la pièce |
| 74 | 0300211001 | ECROU | Disponible | Voir la pièce |
| 74 | 0300211001 | ECROU | Disponible | Voir la pièce |
| 75 | 0300210802 | ECROU FREIN BORGNE | Nous contacter | Voir la pièce |
| 76 | 0300210602 | ECROU | Non reliée | |
| 76 | 0300210602 | ECROU | Non reliée | |
| 76 | 0300210602 | ECROU | Non reliée | |
| 77 | 0300130502 | Ecrou | Nous contacter | Voir la pièce |
| 78 | 0300130501 | Vis | Nous contacter | Voir la pièce |
| 79 | 0300090802 | VIS | Disponible | Voir la pièce |
| 80 | 0300090602 | VIS | Disponible | Voir la pièce |
| 80 | 0300090602 | VIS | Disponible | Voir la pièce |
| 81 | 0300080610 | VIS | Disponible | Voir la pièce |
| 82 | 0300080405 | VIS TOLE | Nous contacter | Voir la pièce |
| 83 | 0300060304 | VIS | Nous contacter | Voir la pièce |
| 84 | 0300020804 | Vis | Disponible | Voir la pièce |
| 85 | 0300011011 | VIS | Nous contacter | Voir la pièce |
| 85 | 0300011011 | VIS | Nous contacter | Voir la pièce |
| 86 | 0300011008 | VIS | Disponible | Voir la pièce |
| 87 | 0300011005 | VIS | Nous contacter | Voir la pièce |
| 88 | 0300010816 | VIS | Non reliée | |
| 89 | 0300010815 | VIS | Disponible | Voir la pièce |
| 90 | 0300010804 | VIS-TH | Disponible | Voir la pièce |
| 91 | 0300010621 | VIS | Disponible | Voir la pièce |
| 92 | 0300010609 | VIS EMBASE CRANTEE | Disponible | Voir la pièce |
| 92 | 0300010609 | VIS EMBASE CRANTEE | Disponible | Voir la pièce |
| 92 | 0300010609 | VIS EMBASE CRANTEE | Disponible | Voir la pièce |
| 93 | 0300010604 | VIS | Disponible | Voir la pièce |
