Vue Éclatée SC 382 R
Retrouvez les pièces détachées, références et repères disponibles pour SC 382 R.

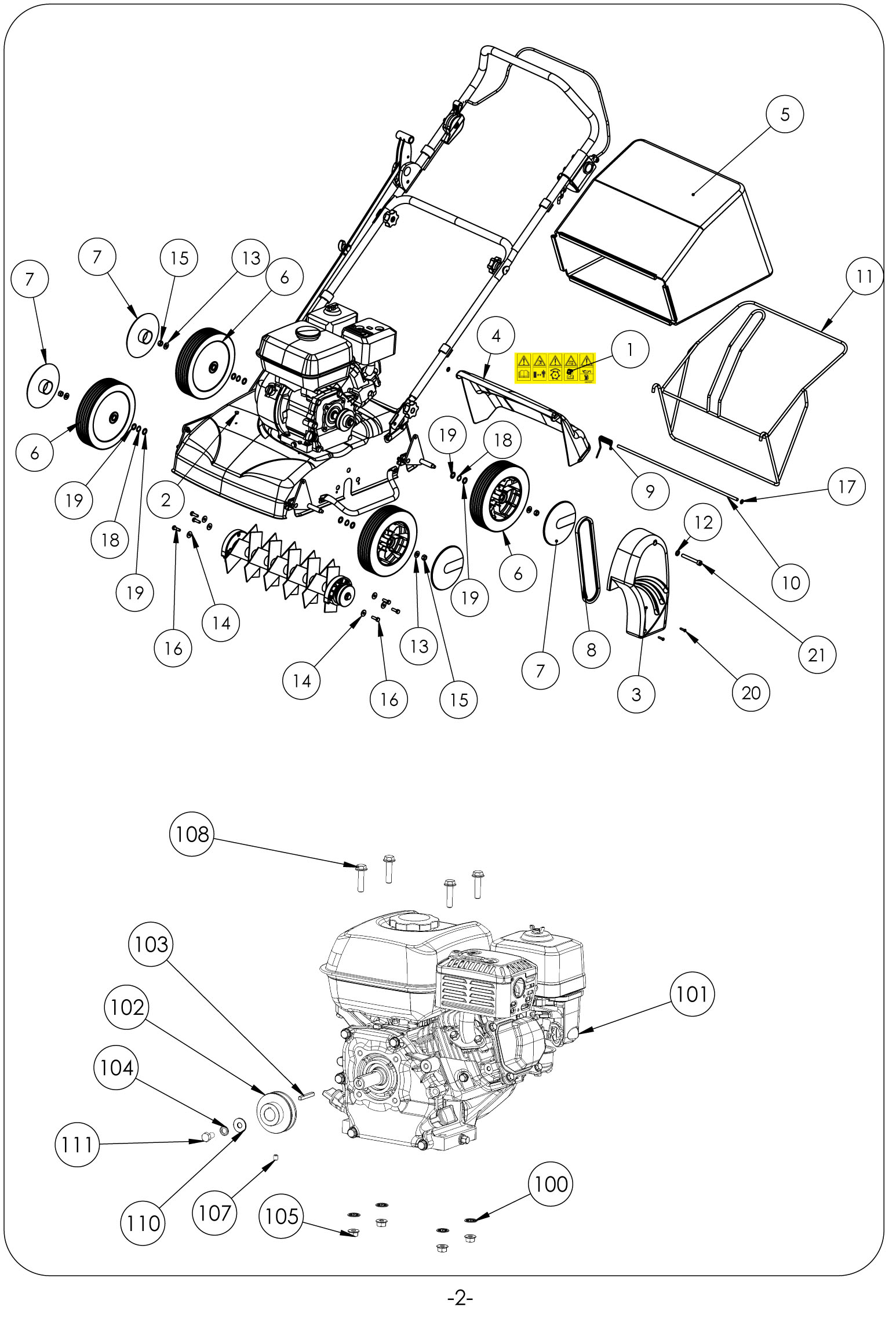

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | K503000071 | Autocollant | Nous contacter | Voir la pièce |
| 2 | K341000030 | Capuchon | Nous contacter | Voir la pièce |
| 3 | K341000086 | Capot courroie | Nous contacter | Voir la pièce |
| 4 | K341000084 | Volet | Nous contacter | Voir la pièce |
| 5 | K320070006 | Panier | Disponible | Voir la pièce |
| 6 | K309000045 | Roue | Disponible | Voir la pièce |
| 6 | K309000045 | Roue | Disponible | Voir la pièce |
| 6 | K309000045 | Roue | Disponible | Voir la pièce |
| 7 | K309000017 | Enjoliveur | Nous contacter | Voir la pièce |
| 7 | K309000017 | Enjoliveur | Nous contacter | Voir la pièce |
| 7 | K309000017 | Enjoliveur | Nous contacter | Voir la pièce |
| 8 | K306030047 | Courroie | Disponible | Voir la pièce |
| 9 | K305010024 | Ressort volet | Disponible | Voir la pièce |
| 10 | K305000056 | Axe volet | Disponible | Voir la pièce |
| 11 | K305000055 | Armature | Disponible | Voir la pièce |
| 12 | K300440801 | Rondelle | Nous contacter | Voir la pièce |
| 13 | K300400802 | RONDELLE PLATE 18X8,4X1,5 | Non reliée | |
| 13 | K300400802 | RONDELLE PLATE 18X8,4X1,5 | Non reliée | |
| 14 | K300400601 | RONDELLE PLATE | Nous contacter | Voir la pièce |
| 14 | K300400601 | RONDELLE PLATE | Nous contacter | Voir la pièce |
| 15 | K300200801 | ECROU M 8 | Nous contacter | Voir la pièce |
| 15 | K300200801 | ECROU M 8 | Nous contacter | Voir la pièce |
| 16 | K300010613 | Vis | Nous contacter | Voir la pièce |
| 16 | K300010613 | Vis | Nous contacter | Voir la pièce |
| 17 | 0300460701 | Rondelle | Nous contacter | Voir la pièce |
| 18 | 0300421202 | Rondelle | Nous contacter | Voir la pièce |
| 18 | 0300421202 | Rondelle | Nous contacter | Voir la pièce |
| 19 | 0300411302 | RONDELLE | Nous contacter | Voir la pièce |
| 19 | 0300411302 | RONDELLE | Nous contacter | Voir la pièce |
| 19 | 0300411302 | RONDELLE | Nous contacter | Voir la pièce |
| 19 | 0300411302 | RONDELLE | Nous contacter | Voir la pièce |
| 20 | 0300070301 | Vis | Nous contacter | Voir la pièce |
| 21 | 0300020809 | Vis | Nous contacter | Voir la pièce |
| 100 | K340000094 | Rondelle | Nous contacter | Voir la pièce |
| 101 | 0330091004 | Moteur | Disponible | Voir la pièce |
| 102 | K302030106 | Poulie moteur | Disponible | Voir la pièce |
| 103 | K301040002 | CLAVETTE | Nous contacter | Voir la pièce |
| 104 | K300440801 | Rondelle | Nous contacter | Voir la pièce |
| 105 | K300260801 | ECROU H | Nous contacter | Voir la pièce |
| 107 | K300040601 | VIS STHC 6 X 8 BOUT CUVETTE | Nous contacter | Voir la pièce |
| 108 | K300010831 | VIS | Disponible | Voir la pièce |
| 110 | 0300400803 | RONDELLE LARGE | Non reliée | |
| 111 | 0300060513 | Vis | Nous contacter | Voir la pièce |

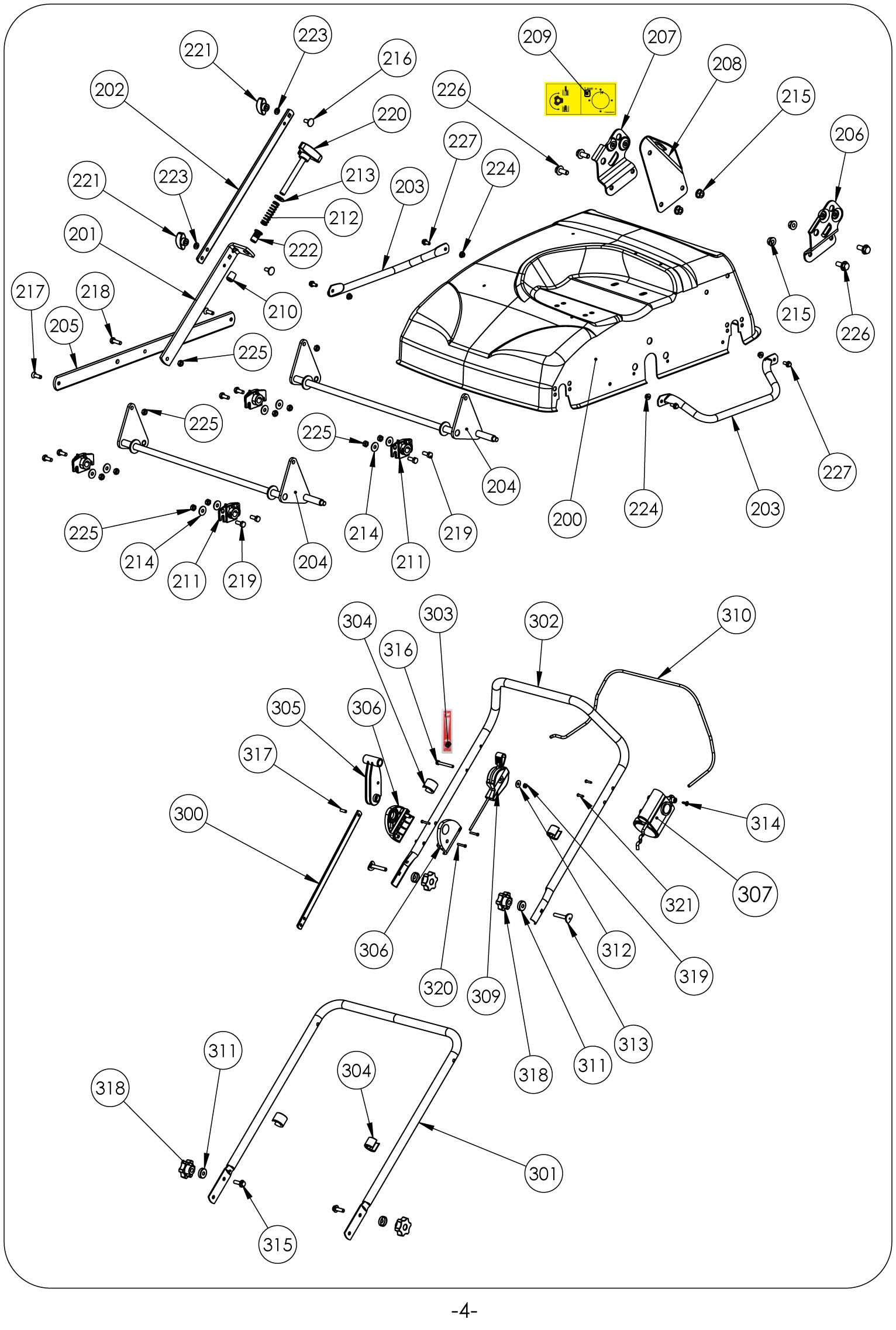

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 200 | K102063601 | Carter | Nous contacter | Voir la pièce |
| 201 | K102061613 | Barre de relevage inf. | Disponible | Voir la pièce |
| 202 | K102061612 | Barre de relevage sup. | Nous contacter | Voir la pièce |
| 203 | K102061610 | Tube protection | Nous contacter | Voir la pièce |
| 203 | K102061610 | Tube protection | Nous contacter | Voir la pièce |
| 204 | KI02061607 | Essieu | Nous contacter | Voir la pièce |
| 204 | KI02061607 | Essieu | Nous contacter | Voir la pièce |
| 205 | K102061606 | Barre de relevage | Nous contacter | Voir la pièce |
| 206 | K102160603 | Support guidon gauche | Nous contacter | Voir la pièce |
| 207 | K102061602 | Support guidon droite | Nous contacter | Voir la pièce |
| 208 | K102061601 | Butée reglage | Nous contacter | Voir la pièce |
| 209 | K503000069 | Etiquette | Nous contacter | Voir la pièce |
| 210 | K341000006 | EMBOUT | Disponible | Voir la pièce |
| 211 | K341000081 | Palier | Nous contacter | Voir la pièce |
| 211 | K341000081 | Palier | Nous contacter | Voir la pièce |
| 212 | K305020012 | RESSORT MOLETTE | Disponible | Voir la pièce |
| 213 | K300401004 | Rondelle | Disponible | Voir la pièce |
| 214 | K300400601 | RONDELLE PLATE | Nous contacter | Voir la pièce |
| 214 | K300400601 | RONDELLE PLATE | Nous contacter | Voir la pièce |
| 215 | K300260801 | ECROU H | Nous contacter | Voir la pièce |
| 215 | K300260801 | ECROU H | Nous contacter | Voir la pièce |
| 216 | K300080601 | VIS | Nous contacter | Voir la pièce |
| 217 | K300030604 | Vis | Nous contacter | Voir la pièce |
| 218 | K300010613 | Vis | Nous contacter | Voir la pièce |
| 219 | K300010605 | Vis | Nous contacter | Voir la pièce |
| 219 | K300010605 | Vis | Nous contacter | Voir la pièce |
| 220 | 0300801002 | MOLETTE REGLAGE | Non reliée | |
| 221 | 0300800601 | Molette serrage | Disponible | Voir la pièce |
| 221 | 0300800601 | Molette serrage | Disponible | Voir la pièce |
| 222 | 0300601002 | ECROU A SERTIR | Nous contacter | Voir la pièce |
| 223 | 0300440601 | Rondelle | Nous contacter | Voir la pièce |
| 223 | 0300440601 | Rondelle | Nous contacter | Voir la pièce |
| 224 | 0300260501 | ECROU | Nous contacter | Voir la pièce |
| 224 | 0300260501 | ECROU | Nous contacter | Voir la pièce |
| 225 | 0300210602 | ECROU | Non reliée | |
| 225 | 0300210602 | ECROU | Non reliée | |
| 225 | 0300210602 | ECROU | Non reliée | |
| 225 | 0300210602 | ECROU | Non reliée | |
| 226 | 0300010816 | VIS | Non reliée | |
| 226 | 0300010816 | VIS | Non reliée | |
| 227 | 0300010505 | VIS | Non reliée | |
| 227 | 0300010505 | VIS | Non reliée | |
| 300 | K102061611 | Barre de relevage sup. | Nous contacter | Voir la pièce |
| 301 | K102061609 | Guidon inf. | Nous contacter | Voir la pièce |
| 302 | K102061608 | Guidon sup. | Nous contacter | Voir la pièce |
| 303 | K503000037 | ETIQU. GAZ | Disponible | Voir la pièce |
| 304 | K340000092 | Passe câble | Nous contacter | Voir la pièce |
| 304 | K340000092 | Passe câble | Nous contacter | Voir la pièce |
| 305 | K340000083 | Poignée relevage | Disponible | Voir la pièce |
| 306 | K340000082 | Support poignée | Nous contacter | Voir la pièce |
| 306 | K340000082 | Support poignée | Nous contacter | Voir la pièce |
| 307 | K308060026 | Câble homme mort | Nous contacter | Voir la pièce |
| 309 | K308040029 | Câble et manette gaz | Disponible | Voir la pièce |
| 310 | K305000057 | Fil homme mort | Disponible | Voir la pièce |
| 311 | K300410802 | Rondelle | Nous contacter | Voir la pièce |
| 311 | K300410802 | Rondelle | Nous contacter | Voir la pièce |
| 312 | K300400601 | RONDELLE PLATE | Nous contacter | Voir la pièce |
| 313 | K300090803 | Vis | Nous contacter | Voir la pièce |
| 314 | K300080401 | Vis | Nous contacter | Voir la pièce |
| 315 | K300010801 | VIS | Nous contacter | Voir la pièce |
| 316 | K300010608 | Vis | Disponible | Voir la pièce |
| 317 | 0301090008 | Goupille | Nous contacter | Voir la pièce |
| 318 | 0300800803 | Molette | Disponible | Voir la pièce |
| 318 | 0300800803 | Molette | Disponible | Voir la pièce |
| 319 | 0300210602 | ECROU | Non reliée | |
| 320 | 0300090407 | Vis | Nous contacter | Voir la pièce |
| 321 | 0300070301 | Vis | Nous contacter | Voir la pièce |

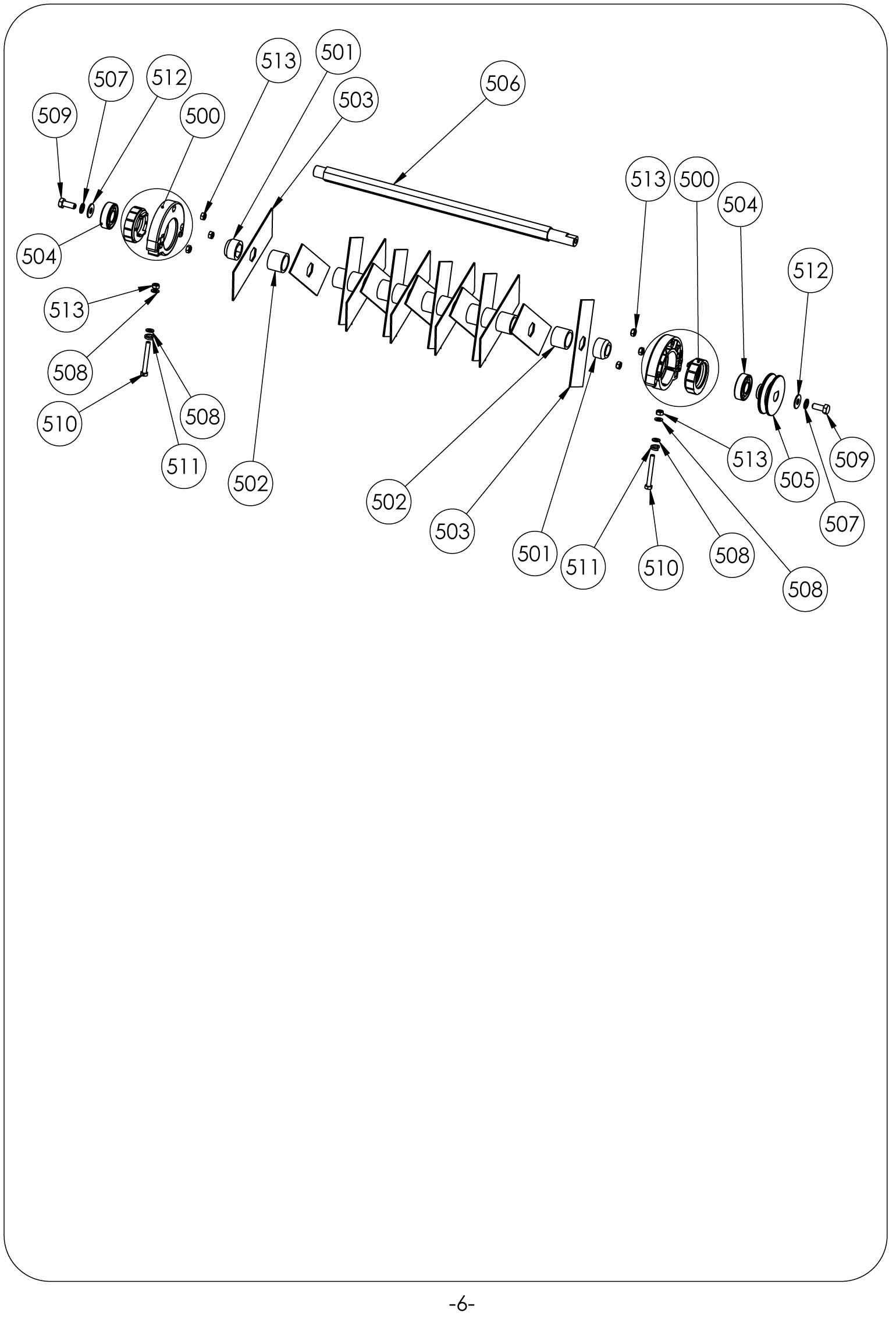

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 500 | KZ01080001 | Ens. Support et excentrique | Nous contacter | Voir la pièce |
| 500 | KZ01080001 | Ens. Support et excentrique | Nous contacter | Voir la pièce |
| 501 | K340000078 | Entretoise | Nous contacter | Voir la pièce |
| 501 | K340000078 | Entretoise | Nous contacter | Voir la pièce |
| 502 | K340000077 | Entretoise | Disponible | Voir la pièce |
| 502 | K340000077 | Entretoise | Disponible | Voir la pièce |
| 503 | K320020029 | Couteaux | Nous contacter | Voir la pièce |
| 503 | K320020029 | Couteaux | Nous contacter | Voir la pièce |
| 504 | K306010019 | Roulement | Nous contacter | Voir la pièce |
| 504 | K306010019 | Roulement | Nous contacter | Voir la pièce |
| 505 | K302030107 | Poulie | Nous contacter | Voir la pièce |
| 506 | K302010095 | Arbre | Disponible | Voir la pièce |
| 507 | K300440801 | Rondelle | Nous contacter | Voir la pièce |
| 507 | K300440801 | Rondelle | Nous contacter | Voir la pièce |
| 508 | K300400603 | RONDELLE PLATE 6,4 X12X1,2 | Disponible | Voir la pièce |
| 508 | K300400603 | RONDELLE PLATE 6,4 X12X1,2 | Disponible | Voir la pièce |
| 508 | K300400603 | RONDELLE PLATE 6,4 X12X1,2 | Disponible | Voir la pièce |
| 508 | K300400603 | RONDELLE PLATE 6,4 X12X1,2 | Disponible | Voir la pièce |
| 509 | K300010815 | VIS | Nous contacter | Voir la pièce |
| 509 | K300010815 | VIS | Nous contacter | Voir la pièce |
| 510 | K300010608 | Vis | Disponible | Voir la pièce |
| 510 | K300010608 | Vis | Disponible | Voir la pièce |
| 511 | 0300450601 | Rondelle | Nous contacter | Voir la pièce |
| 511 | 0300450601 | Rondelle | Nous contacter | Voir la pièce |
| 512 | 0300400803 | RONDELLE LARGE | Non reliée | |
| 512 | 0300400803 | RONDELLE LARGE | Non reliée | |
| 513 | 0300210602 | ECROU | Non reliée | |
| 513 | 0300210602 | ECROU | Non reliée | |
| 513 | 0300210602 | ECROU | Non reliée | |
| 513 | 0300210602 | ECROU | Non reliée |
