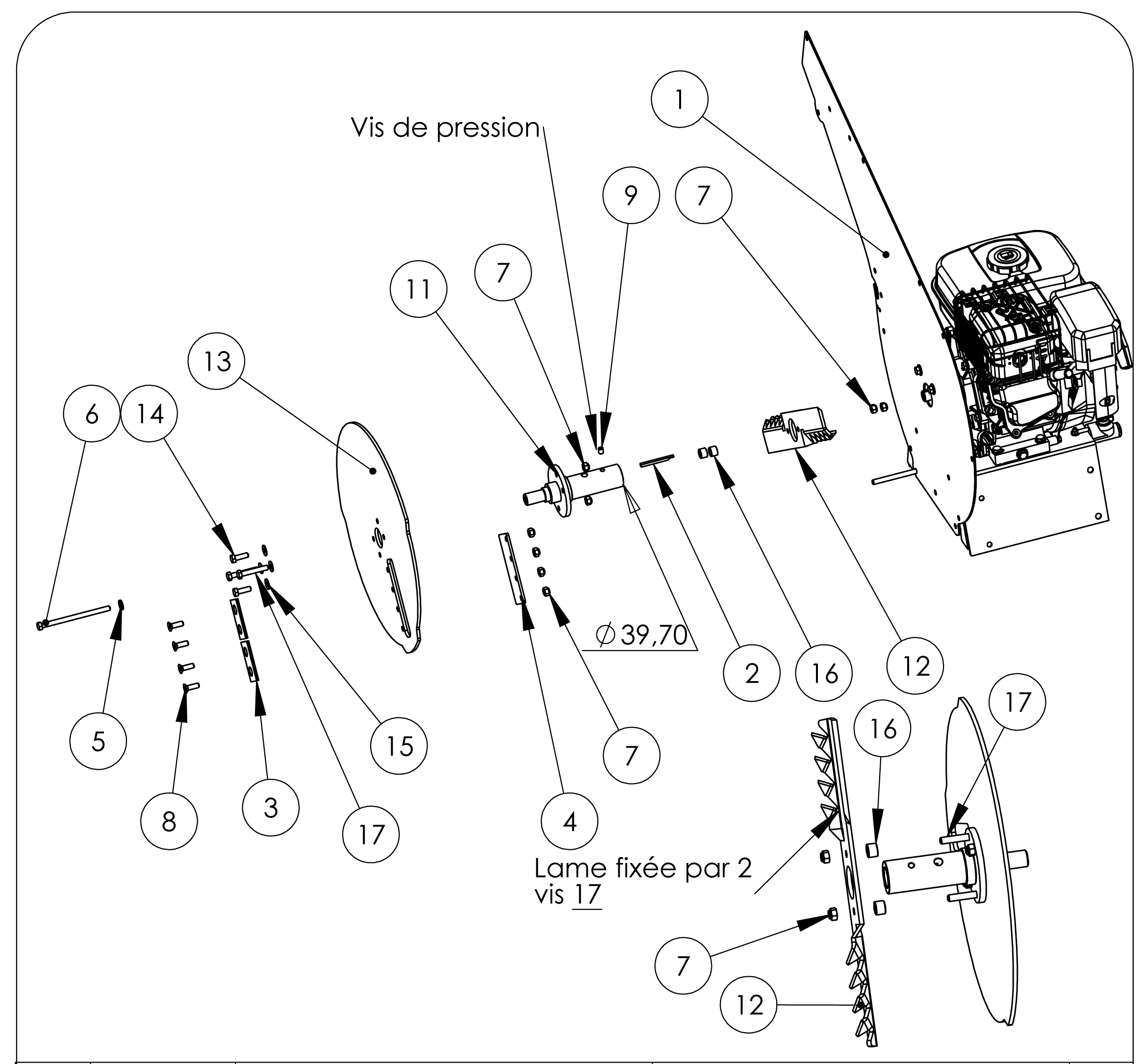

Vue Éclatée SBR Senior Version 2011
Retrouvez les pièces détachées, références et repères disponibles pour SBR Senior Version 2011.
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | KL02011602 | Carter | Disponible | Voir la pièce |
| 2 | KL03010020 | Clavette | Disponible | Voir la pièce |
| 3 | K320020023 | Couteau | Disponible | Voir la pièce |
| 4 | K304000429 | Masse équilibrage | Disponible | Voir la pièce |
| 5 | K300410801 | Rondelle | Disponible | Voir la pièce |
| 6 | K300060508 | Vis | Disponible | Voir la pièce |
| 7 | K300210801 | ECROU FREIN | Non reliée | |
| 7 | K300210801 | ECROU FREIN | Non reliée | |
| 7 | K300210801 | ECROU FREIN | Non reliée | |
| 7 | K300210801 | ECROU FREIN | Non reliée | |
| 8 | K300030801 | Vis | Disponible | Voir la pièce |
| 9 | K300040802 | VIS | Disponible | Voir la pièce |
| 11 | KL03010019 | Arbre | Disponible | Voir la pièce |
| 12 | K320020025 | Lame | Disponible | Voir la pièce |
| 12 | K320020025 | Lame | Disponible | Voir la pièce |
| 13 | K304000486 | Disque rotor | Disponible | Voir la pièce |
| 14 | K300010845 | Vis | Disponible | Voir la pièce |
| 15 | K300430801 | RONDELLE CONTACT | Disponible | Voir la pièce |
| 16 | K302020106 | Entretoise | Disponible | Voir la pièce |
| 16 | K302020106 | Entretoise | Disponible | Voir la pièce |
| 17 | K300010849 | Vis | Disponible | Voir la pièce |
| 17 | K300010849 | Vis | Disponible | Voir la pièce |
