Vue Éclatée SBR JR6
Retrouvez les pièces détachées, références et repères disponibles pour SBR JR6.
Pièces de la vue éclatée

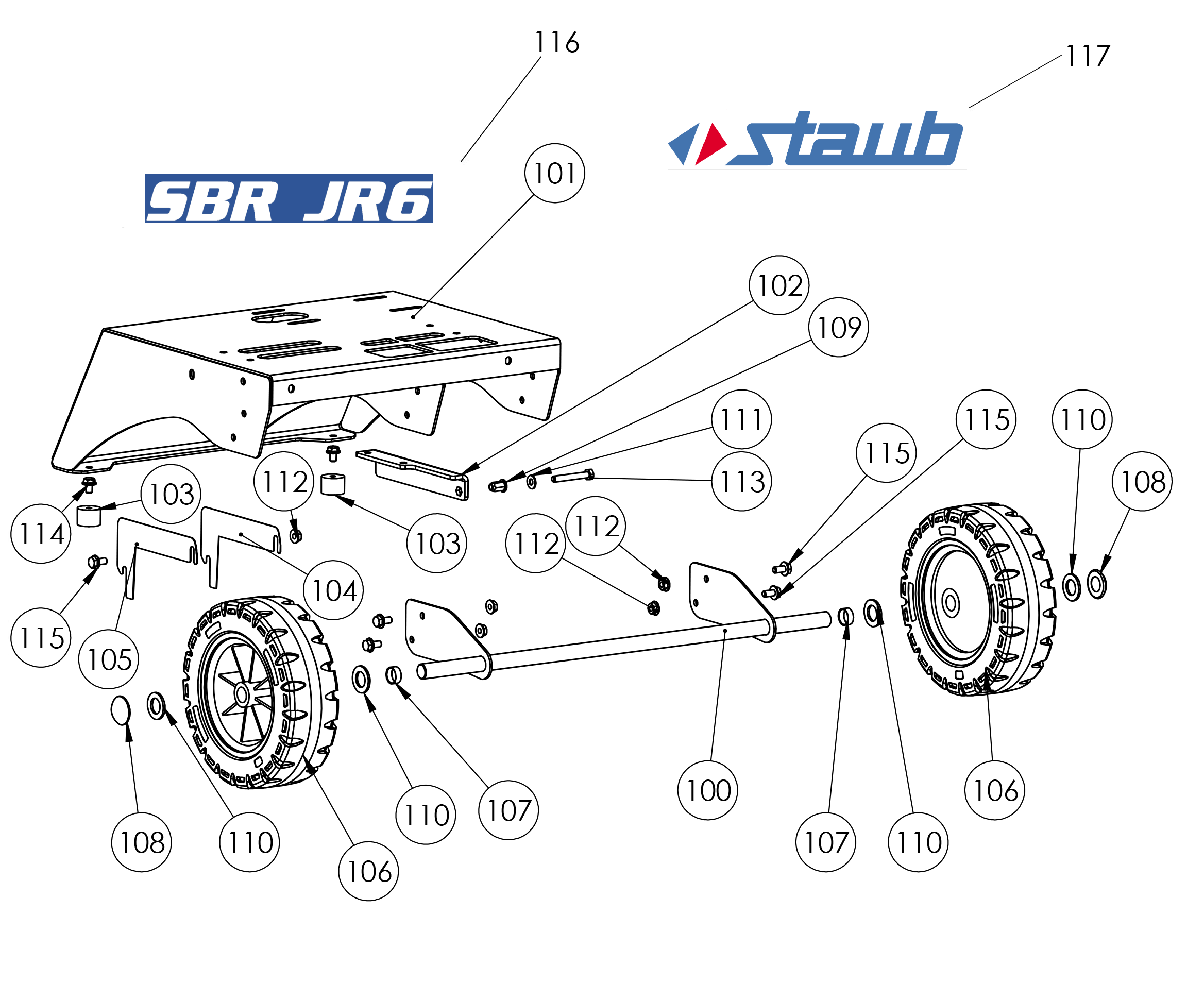

| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 100 | KL02071602 | AXE DE ROUE | Nous contacter | Voir la pièce |
| 101 | KL02071601 | CHASSIS | Nous contacter | Voir la pièce |
| 102 | KL02040201 | TENDEUR DE COURROIE | Nous contacter | Voir la pièce |
| 103 | K342000017 | SILENTBLOC | Disponible | Voir la pièce |
| 103 | K342000017 | SILENTBLOC | Disponible | Voir la pièce |
| 104 | K304000766 | CALE CONTRE COUTEAUX | Nous contacter | Voir la pièce |
| 105 | K304000765 | CALE CONTRE COUTEAUX | Disponible | Voir la pièce |
| 106 | 0309000069 | ROUE | Disponible | Voir la pièce |
| 106 | 0309000069 | ROUE | Disponible | Voir la pièce |
| 107 | 030900006 | ENTRETOISE | Non reliée | |
| 107 | 030900006 | ENTRETOISE | Non reliée | |
| 108 | 0300702001 | ENJOLIVEUR | Nous contacter | Voir la pièce |
| 108 | 0300702001 | ENJOLIVEUR | Nous contacter | Voir la pièce |
| 109 | 0300600802 | INSERT A SERTIR | Non reliée | |
| 110 | 0300402001 | RONDELLE | Nous contacter | Voir la pièce |
| 110 | 0300402001 | RONDELLE | Nous contacter | Voir la pièce |
| 110 | 0300402001 | RONDELLE | Nous contacter | Voir la pièce |
| 110 | 0300402001 | RONDELLE | Nous contacter | Voir la pièce |
| 111 | 0300400802 | RONDELLE PLATE | Nous contacter | Voir la pièce |
| 112 | 0300260801 | ECROU | Nous contacter | Voir la pièce |
| 112 | 0300260801 | ECROU | Nous contacter | Voir la pièce |
| 112 | 0300260801 | ECROU | Nous contacter | Voir la pièce |
| 113 | 0300090808 | VIS | Nous contacter | Voir la pièce |
| 114 | 0300010852 | VIS | Nous contacter | Voir la pièce |
| 115 | 0300010815 | VIS | Disponible | Voir la pièce |
| 115 | 0300010815 | VIS | Disponible | Voir la pièce |
| 115 | 0300010815 | VIS | Disponible | Voir la pièce |
| 116 | K503070002 | AUTOCOLLANT SBR JR6 | Nous contacter | Voir la pièce |
| 117 | K503010246 | AUTOCOLLANT STAUB | Nous contacter | Voir la pièce |
Pièces de la vue éclatée

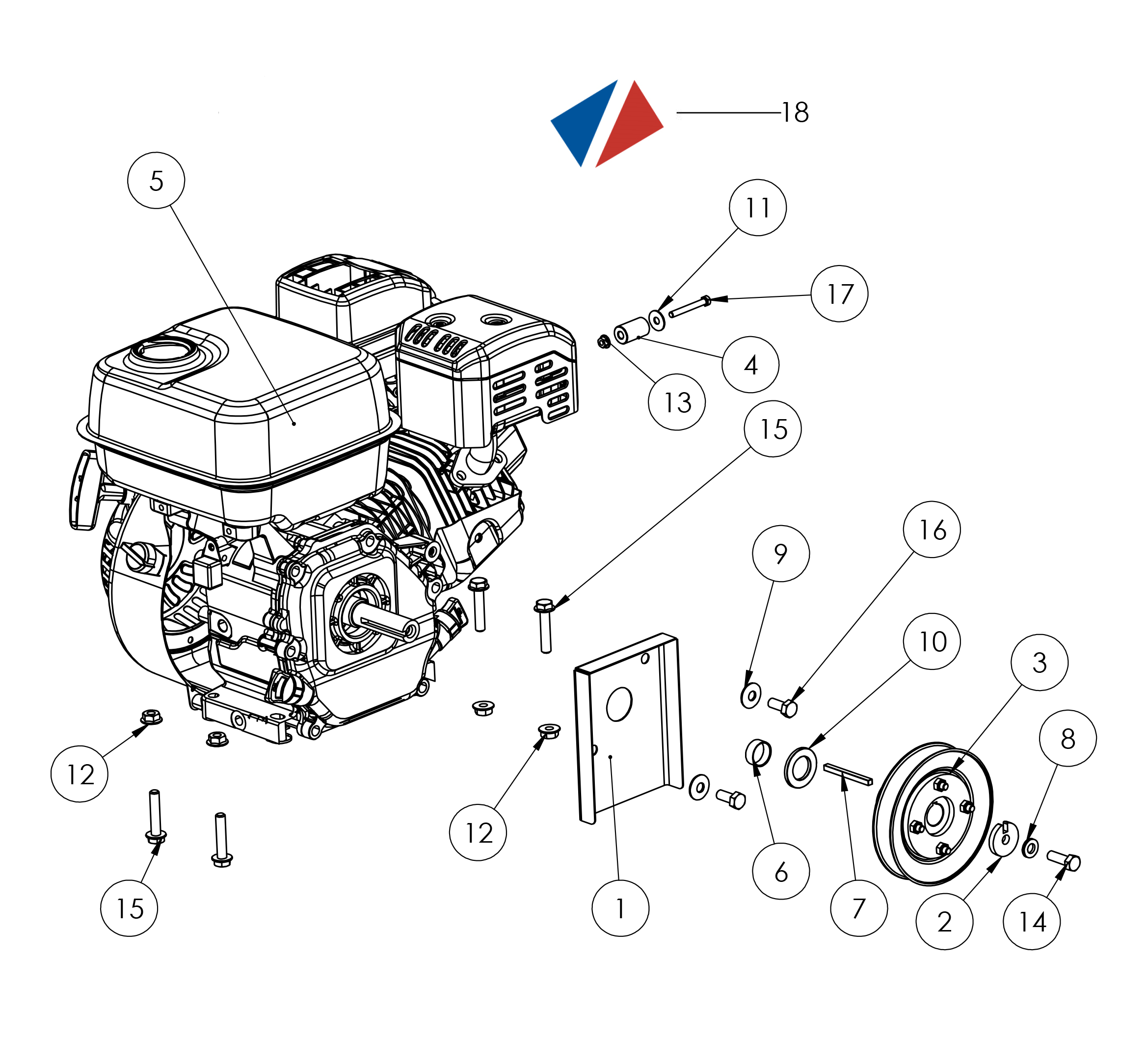

| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | KL02071603 | CARTER CAPOT COURROIE | Nous contacter | Voir la pièce |
| 2 | KL02040205 | RONDELLE POULIE MOTEUR | Nous contacter | Voir la pièce |
| 3 | KL01040001 | POULIE MOTEUR | Nous contacter | Voir la pièce |
| 4 | K302020137 | ENTRETOISE | Disponible | Voir la pièce |
| 5 | 0330091003 | RATO R210BH | Disponible | Voir la pièce |
| 6 | 0302020220 | ENTRETOISE MOTEUR | Nous contacter | Voir la pièce |
| 7 | 0301040035 | CLAVETTE | Nous contacter | Voir la pièce |
| 8 | 0300480802 | RONDELLE | Nous contacter | Voir la pièce |
| 9 | 0300430802 | RONDELLE CONTACT | Nous contacter | Voir la pièce |
| 10 | 0300402001 | RONDELLE | Nous contacter | Voir la pièce |
| 11 | 0300400601 | RONDELLE | Disponible | Voir la pièce |
| 12 | 0300260801 | ECROU | Nous contacter | Voir la pièce |
| 12 | 0300260801 | ECROU | Nous contacter | Voir la pièce |
| 13 | 0300260501 | ECROU | Nous contacter | Voir la pièce |
| 14 | 0300060501 | VIS | Nous contacter | Voir la pièce |
| 15 | 0300010817 | VIS | Disponible | Voir la pièce |
| 15 | 0300010817 | VIS | Disponible | Voir la pièce |
| 16 | 0300010806 | VIS | Nous contacter | Voir la pièce |
| 17 | 0300010513 | VIS | Nous contacter | Voir la pièce |
| 18 | K503010141 | LOGO STAUB | Nous contacter | Voir la pièce |
Pièces de la vue éclatée

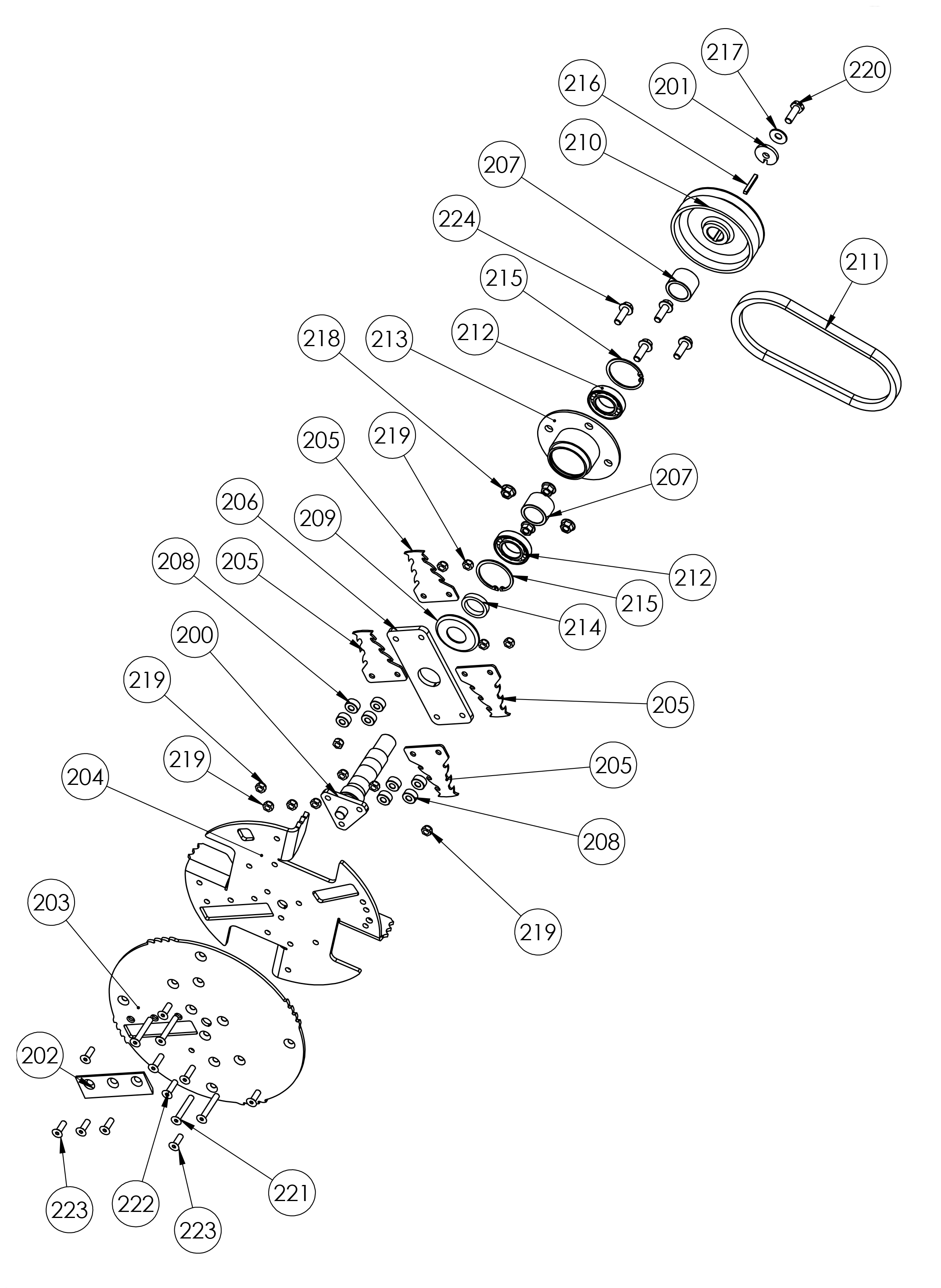

| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 200 | KL03070004 | ARBRE ROTOR | Nous contacter | Voir la pièce |
| 201 | KL02070201 | RONDELLE POULIE ROTOR | Nous contacter | Voir la pièce |
| 202 | K320020036 | COUTEAU | Disponible | Voir la pièce |
| 203 | K304000793 | DISQUE ROTOR | Nous contacter | Voir la pièce |
| 204 | K304000792 | DISQUE ARRIERE ROTOR | Nous contacter | Voir la pièce |
| 205 | K304000791 | COUTEAUX ARRIER | Nous contacter | Voir la pièce |
| 205 | K304000791 | COUTEAUX ARRIER | Nous contacter | Voir la pièce |
| 205 | K304000791 | COUTEAUX ARRIER | Nous contacter | Voir la pièce |
| 205 | K304000791 | COUTEAUX ARRIER | Nous contacter | Voir la pièce |
| 206 | K304000790 | PLAT FIXATION COUTEAUX ARRIERE | Nous contacter | Voir la pièce |
| 207 | K302020150 | ENTRETOISE | Nous contacter | Voir la pièce |
| 207 | K302020150 | ENTRETOISE | Nous contacter | Voir la pièce |
| 208 | K302020034 | ENTRETOISE TOLE | Nous contacter | Voir la pièce |
| 208 | K302020034 | ENTRETOISE TOLE | Nous contacter | Voir la pièce |
| 209 | 5504000032 | COUPELLE | Disponible | Voir la pièce |
| 210 | 0306060012 | POULIE | Disponible | Voir la pièce |
| 211 | 0306030126 | COURROIE | Nous contacter | Voir la pièce |
| 212 | 0306010093 | ROULEMENT | Nous contacter | Voir la pièce |
| 212 | 0306010093 | ROULEMENT | Nous contacter | Voir la pièce |
| 213 | 0302030025 | PALIER | Nous contacter | Voir la pièce |
| 214 | 0302020043 | RONDELLE DE LAME | Disponible | Voir la pièce |
| 215 | 0301070009 | CIRCLIPS INTERIEUR | Disponible | Voir la pièce |
| 215 | 0301070009 | CIRCLIPS INTERIEUR | Disponible | Voir la pièce |
| 216 | 0301040055 | CLAVETTE | Nous contacter | Voir la pièce |
| 217 | 0300431002 | RONDELLE CONTACT | Nous contacter | Voir la pièce |
| 218 | 0300261001 | ECROU | Disponible | Voir la pièce |
| 219 | 0300210802 | ECROU FREIN BORGNE | Nous contacter | Voir la pièce |
| 219 | 0300210802 | ECROU FREIN BORGNE | Nous contacter | Voir la pièce |
| 219 | 0300210802 | ECROU FREIN BORGNE | Nous contacter | Voir la pièce |
| 219 | 0300210802 | ECROU FREIN BORGNE | Nous contacter | Voir la pièce |
| 220 | 0300091006 | VIS | Nous contacter | Voir la pièce |
| 221 | 0300030806 | VIS | Nous contacter | Voir la pièce |
| 222 | 0300030805 | VIS | Nous contacter | Voir la pièce |
| 223 | 0300030802 | VIS | Disponible | Voir la pièce |
| 223 | 0300030802 | VIS | Disponible | Voir la pièce |
| 224 | 0300011030 | VIS | Nous contacter | Voir la pièce |
Pièces de la vue éclatée

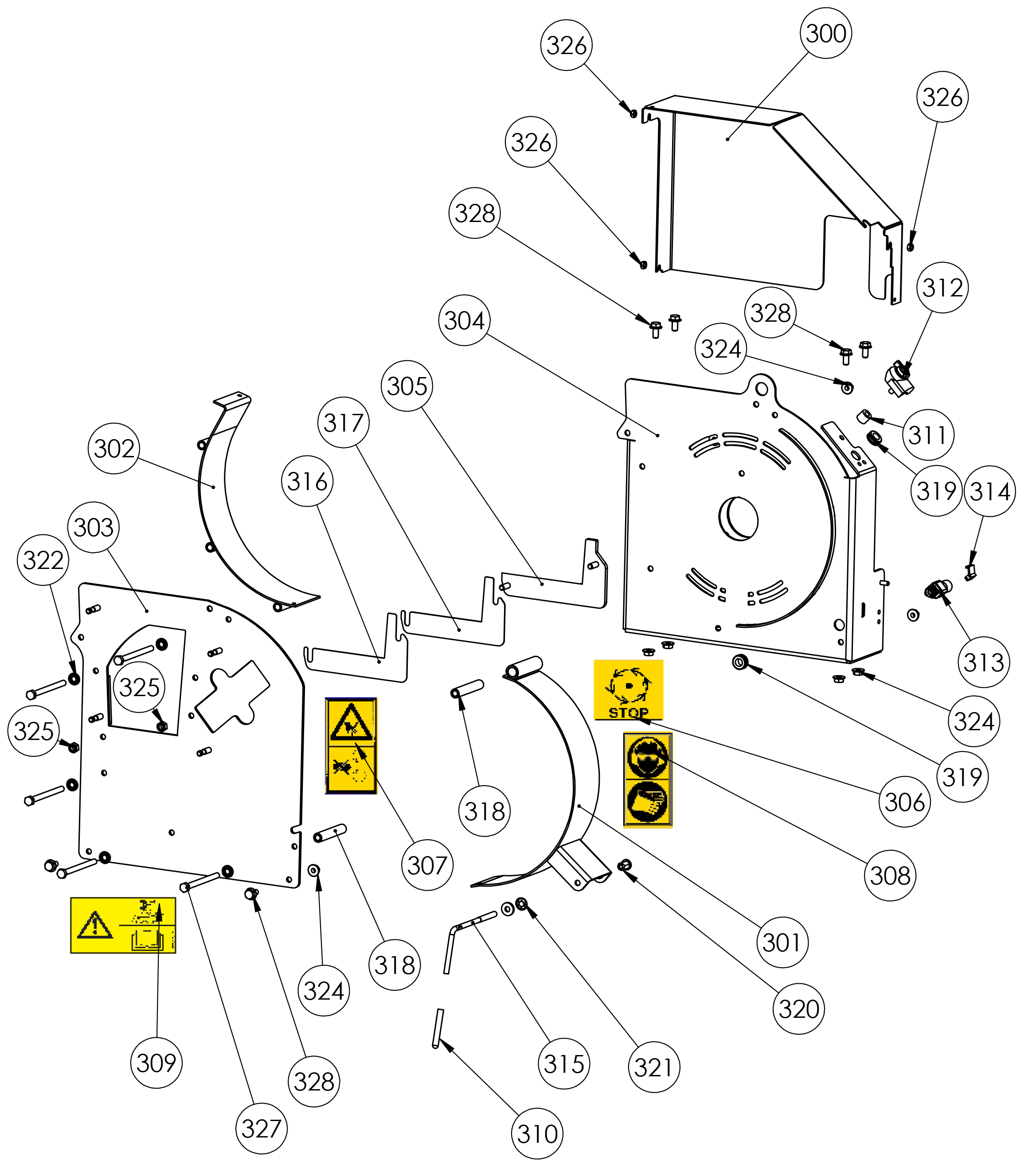

| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 300 | KL02071606 | CAPOT COURROIE | Nous contacter | Voir la pièce |
| 301 | KL02071605 | 2 e FLANC CARTER | Nous contacter | Voir la pièce |
| 302 | KL02071604 | 1er CARTER | Nous contacter | Voir la pièce |
| 303 | KL02073502 | CARTER AVANT | Nous contacter | Voir la pièce |
| 304 | KL02073501 | EQUERRE | Nous contacter | Voir la pièce |
| 305 | KL02070202 | CONTRE COUTEAUX SOUDE | Nous contacter | Voir la pièce |
| 306 | K503000066 | AUTOCOLLANT | Disponible | Voir la pièce |
| 307 | K503000060 | AUTOCOLLANT | Nous contacter | Voir la pièce |
| 308 | K503000059 | AUTOCOLLANT | Disponible | Voir la pièce |
| 309 | K503000015 | AUTOCOLLANT | Nous contacter | Voir la pièce |
| 310 | K341000028 | EMBOUT PLASTIQUE | Disponible | Voir la pièce |
| 311 | K341000026 | ENTRETOISE | Nous contacter | Voir la pièce |
| 312 | 0330062001 | INTERUPTEUR | Nous contacter | Voir la pièce |
| 313 | K308060041 | FAISCEAU COUPE CIRCUIT | Nous contacter | Voir la pièce |
| 314 | K308060009 | FICHE ELECTRIQUE | Nous contacter | Voir la pièce |
| 315 | K305000066 | LEVIER VERROU TRAPPE | Nous contacter | Voir la pièce |
| 316 | K304000766 | CALE CONTRE COUTEAUX | Nous contacter | Voir la pièce |
| 317 | K304000765 | CALE CONTRE COUTEAUX | Disponible | Voir la pièce |
| 318 | K302020152 | ENTRETOISE | Nous contacter | Voir la pièce |
| 318 | K302020152 | ENTRETOISE | Nous contacter | Voir la pièce |
| 319 | 0301000025 | PASSE FIL EN CAOUTCHOU | Nous contacter | Voir la pièce |
| 319 | 0301000025 | PASSE FIL EN CAOUTCHOU | Nous contacter | Voir la pièce |
| 320 | 0300600802 | INSERT A SERTIR | Non reliée | |
| 321 | 0300460801 | RONDELLE STARLOCK | Disponible | Voir la pièce |
| 322 | 0300430803 | RONDELLE CONTACT | Nous contacter | Voir la pièce |
| 324 | 0300260801 | ECROU | Nous contacter | Voir la pièce |
| 324 | 0300260801 | ECROU | Nous contacter | Voir la pièce |
| 324 | 0300260801 | ECROU | Nous contacter | Voir la pièce |
| 325 | 0300210802 | ECROU FREIN BORGNE | Nous contacter | Voir la pièce |
| 325 | 0300210802 | ECROU FREIN BORGNE | Nous contacter | Voir la pièce |
| 326 | 0300210602 | ECROU | Non reliée | |
| 326 | 0300210602 | ECROU | Non reliée | |
| 326 | 0300210602 | ECROU | Non reliée | |
| 327 | 0300010863 | VIS TH | Nous contacter | Voir la pièce |
| 328 | 0300010815 | VIS | Disponible | Voir la pièce |
| 328 | 0300010815 | VIS | Disponible | Voir la pièce |
| 328 | 0300010815 | VIS | Disponible | Voir la pièce |
Pièces de la vue éclatée

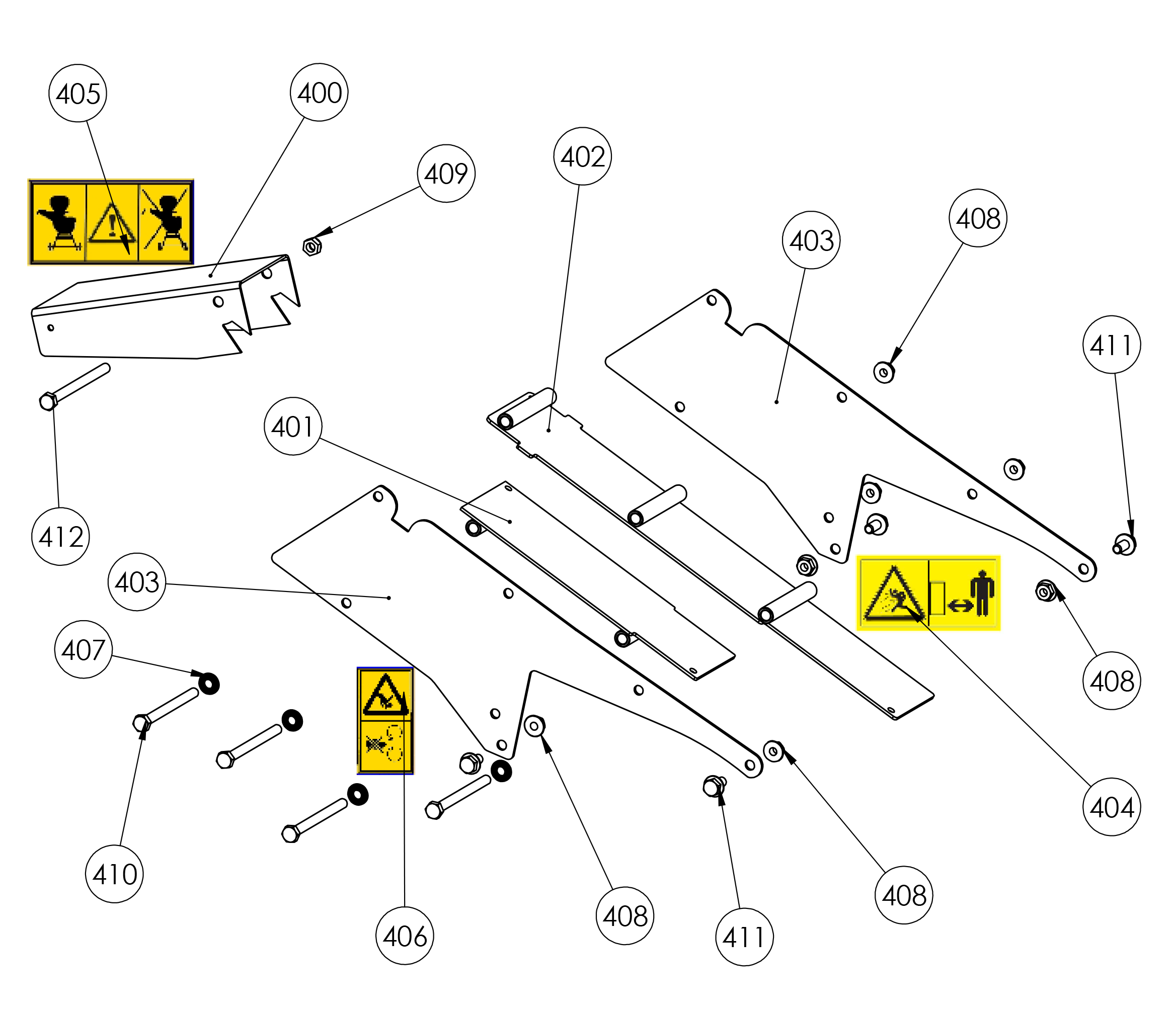

| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 400 | KL02071609 | VOLET GOULOTTE EJECTION | Nous contacter | Voir la pièce |
| 401 | KL02071608 | PART INF EJECT | Nous contacter | Voir la pièce |
| 402 | KL02071607 | PARTIE SUP EJEC | Nous contacter | Voir la pièce |
| 403 | KL02073503 | FLANC GOULO. EJEC. | Nous contacter | Voir la pièce |
| 403 | KL02073503 | FLANC GOULO. EJEC. | Nous contacter | Voir la pièce |
| 404 | K503000082 | AUTOCOLLANT | Nous contacter | Voir la pièce |
| 405 | K503000061 | AUTOCOLLANT | Disponible | Voir la pièce |
| 406 | K503000060 | AUTOCOLLANT | Nous contacter | Voir la pièce |
| 407 | 0300430803 | RONDELLE CONTACT | Nous contacter | Voir la pièce |
| 408 | 0300260801 | ECROU | Nous contacter | Voir la pièce |
| 408 | 0300260801 | ECROU | Nous contacter | Voir la pièce |
| 408 | 0300260801 | ECROU | Nous contacter | Voir la pièce |
| 408 | 0300260801 | ECROU | Nous contacter | Voir la pièce |
| 409 | 0300210802 | ECROU FREIN BORGNE | Nous contacter | Voir la pièce |
| 410 | 0300010863 | VIS TH | Nous contacter | Voir la pièce |
| 411 | 0300010815 | VIS | Disponible | Voir la pièce |
| 411 | 0300010815 | VIS | Disponible | Voir la pièce |
| 412 | 0300010804 | VIS-TH | Disponible | Voir la pièce |
Pièces de la vue éclatée

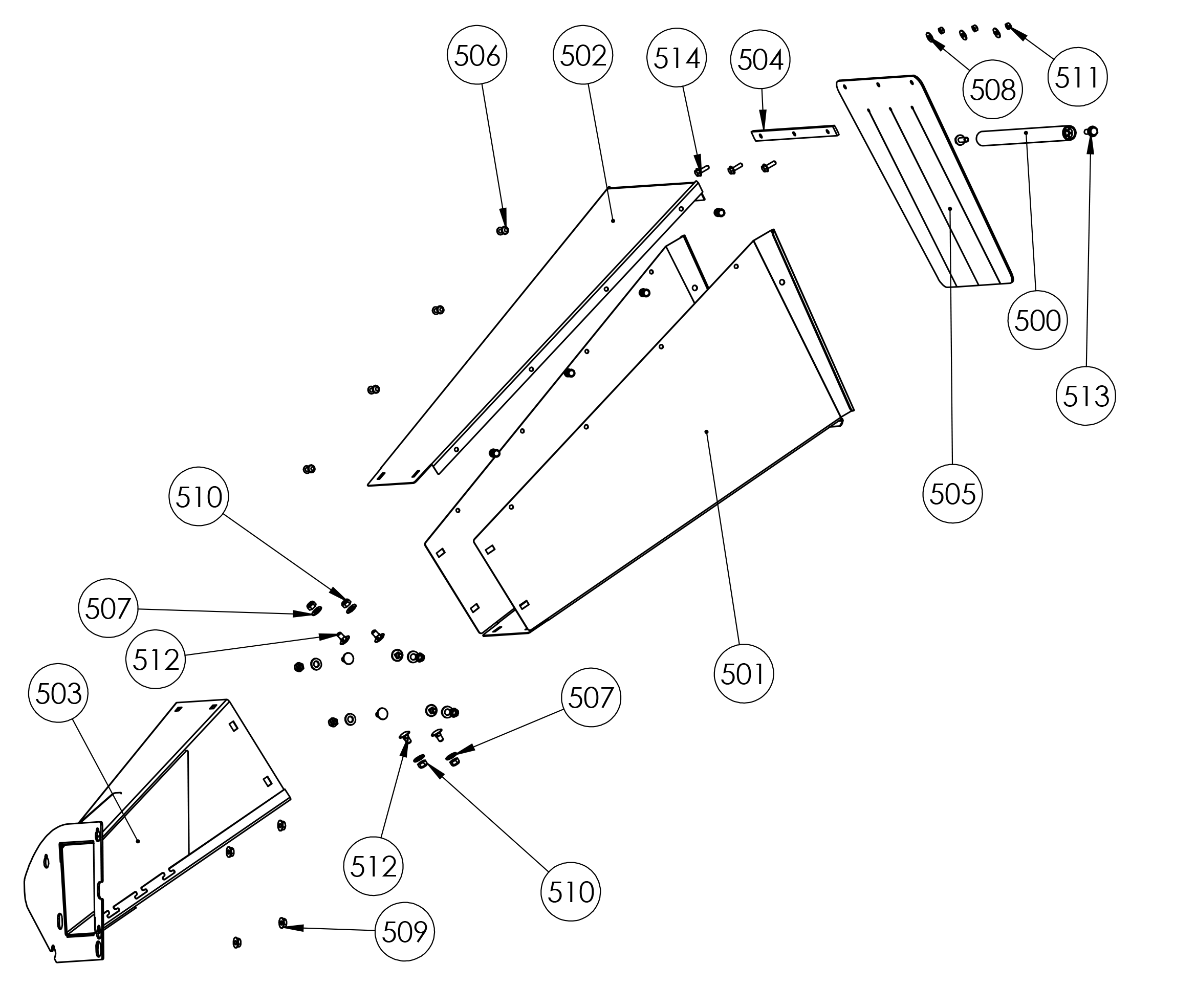

| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 500 | KL02071610 | TUBE POIGNEE | Nous contacter | Voir la pièce |
| 501 | KL02073506 | GOULOT. PART.HAUT INF | Nous contacter | Voir la pièce |
| 502 | KL02073505 | GOULOT. PART.HAUT SUP | Nous contacter | Voir la pièce |
| 503 | KL02073504 | GOULOT. PART.INF B | Nous contacter | Voir la pièce |
| 504 | KL02060206 | BRIDE DE BAVETTE | Nous contacter | Voir la pièce |
| 505 | K342000024 | BAVETTE GOULOTTE | Nous contacter | Voir la pièce |
| 506 | 0301000019 | RIVET | Nous contacter | Voir la pièce |
| 507 | 0300401003 | RONDELLE PLATE | Disponible | Voir la pièce |
| 507 | 0300401003 | RONDELLE PLATE | Disponible | Voir la pièce |
| 508 | 0300400601 | RONDELLE | Disponible | Voir la pièce |
| 509 | 0300260801 | ECROU | Nous contacter | Voir la pièce |
| 510 | 0300210802 | ECROU FREIN BORGNE | Nous contacter | Voir la pièce |
| 510 | 0300210802 | ECROU FREIN BORGNE | Nous contacter | Voir la pièce |
| 511 | 0300210602 | ECROU | Non reliée | |
| 512 | 0300080801 | VIS TR | Nous contacter | Voir la pièce |
| 512 | 0300080801 | VIS TR | Nous contacter | Voir la pièce |
| 513 | 0300010838 | VIS H | Disponible | Voir la pièce |
| 514 | 0300010610 | VIS | Disponible | Voir la pièce |
