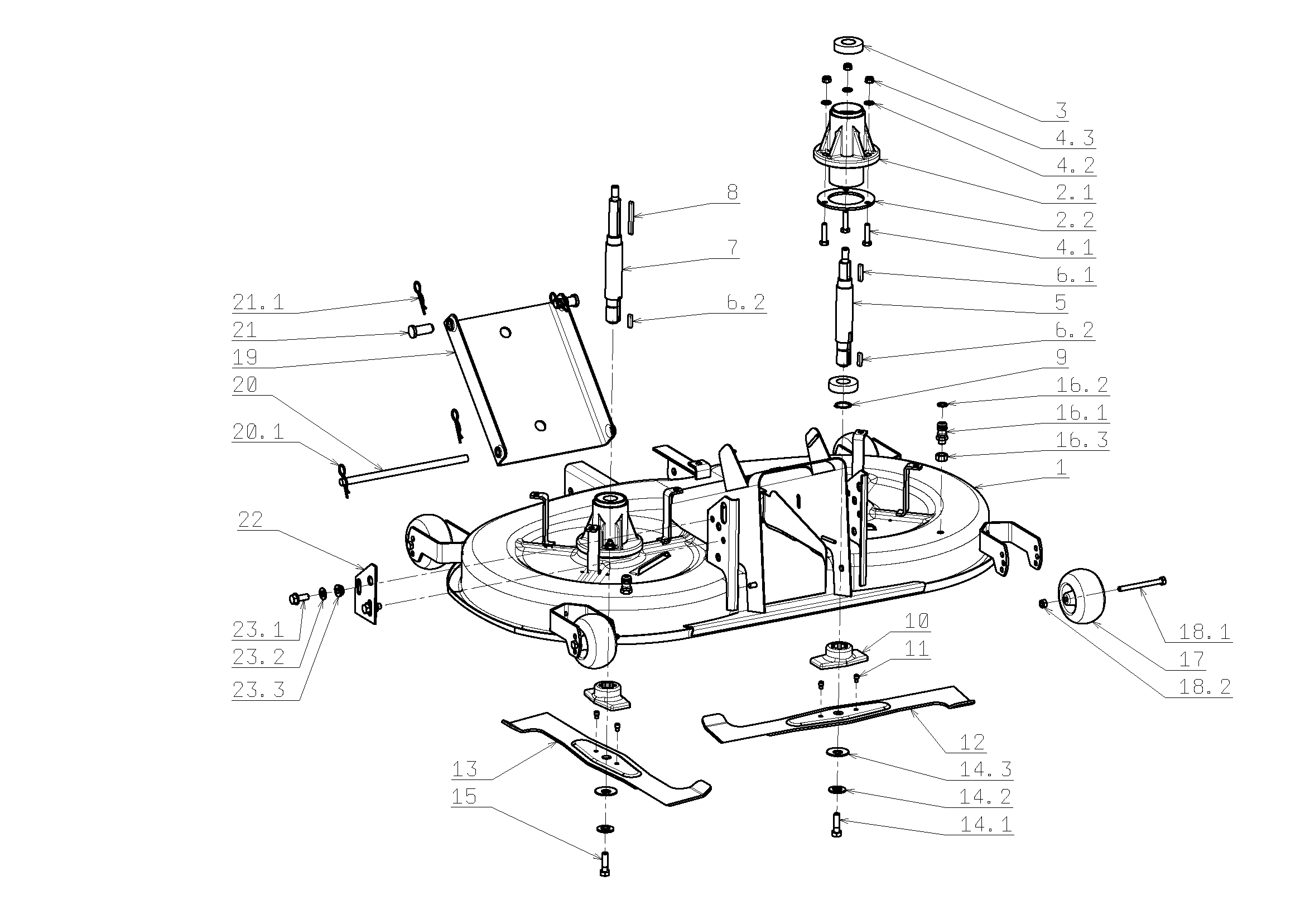

Vue Éclatée SATR 17.5 H
Retrouvez les pièces détachées, références et repères disponibles pour SATR 17.5 H.
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | S532950472193 | Couvre lames complet | Disponible | Voir la pièce |
| 2.2 | 532098203373 | Renfort | Non reliée | |
| 2.1 | S532038523833 | Moyeu | Disponible | Voir la pièce |
| 3 | N324162099 | Roulement | Disponible | Voir la pièce |
| 4.1 | N309503543 | Vis | Disponible | Voir la pièce |
| 4.3 | N311129501 | Ecrou | Disponible | Voir la pièce |
| 4.2 | N311210503 | Rondelle | Disponible | Voir la pièce |
| 5 | S532038128023 | Arbre | Disponible | Voir la pièce |
| 6.2 | N311726014 | Clavette | Disponible | Voir la pièce |
| 6.2 | N311726014 | Clavette | Disponible | Voir la pièce |
| 6.1 | N311726087 | Clavette | Disponible | Voir la pièce |
| 7 | S532038128033 | Arbre | Disponible | Voir la pièce |
| 8 | N311726086 | Ressort | Disponible | Voir la pièce |
| 9 | N311733014 | Arrêt | Disponible | Voir la pièce |
| 10 | S532098212403 | Flasque | Disponible | Voir la pièce |
| 11 | N532980077 | Goupille de rupture | Disponible | Voir la pièce |
| 12 | S532050422543 | Lame rotative droite | Disponible | Voir la pièce |
| 13 | S532050422533 | Lame rotative gauche | Non reliée | |
| 14.1 | N309599008 | Vis | Disponible | Voir la pièce |
| 14.3 | N311219503 | Rondelle | Disponible | Voir la pièce |
| 14.2 | N532150519 | Rondelle | Disponible | Voir la pièce |
| 15 | N309599017 | Vis | Disponible | Voir la pièce |
| 16.2 | N273111057 | Bague | Disponible | Voir la pièce |
| 16.3 | N311120511 | Écrou | Disponible | Voir la pièce |
| 16.1 | N532150533 | Attache rapide | Disponible | Voir la pièce |
| 17 | N532940128 | Roue de coupe | Disponible | Voir la pièce |
| 18.1 | N309501567 | Vis | Disponible | Voir la pièce |
| 18.2 | N311129501 | Ecrou | Disponible | Voir la pièce |
| 19 | S532080503503 | Charnière avant | Disponible | Voir la pièce |
| 20 | S532193102893 | Fusée | Disponible | Voir la pièce |
| 20.1 | N315238035 | Pivot | Disponible | Voir la pièce |
| 21 | N311613002 | Tourillon de coupe | Disponible | Voir la pièce |
| 21.1 | N315238003 | Goupille | Disponible | Voir la pièce |
| 22 | S532113308913 | Patte | Disponible | Voir la pièce |
| 23.1 | N309578529 | Vis | Disponible | Voir la pièce |
| 23.3 | N311129522 | Écrou | Disponible | Voir la pièce |
| 23.2 | N311210504 | Rondelle | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 532085415833 | Protection de courroie | Non reliée | |
| 2 | N309503561 | Vis m6 | Disponible | Voir la pièce |
| 3 | N311129513 | Vis | Disponible | Voir la pièce |
| 4 | N622333038 | Feuille de montage | Non reliée | |
| 5 | 532085427303 | Protection droite | Non reliée | |
| 6 | 532085427313 | Protection gauche | Non reliée | |
| 7 | 532113404893 | Support | Non reliée | |
| 8 | N309315010 | Vis 5,5x19 | Disponible | Voir la pièce |
| 9 | N309315016 | Vis | Disponible | Voir la pièce |
