Vue Éclatée S 5500 HXF
Retrouvez les pièces détachées, références et repères disponibles pour S 5500 HXF.

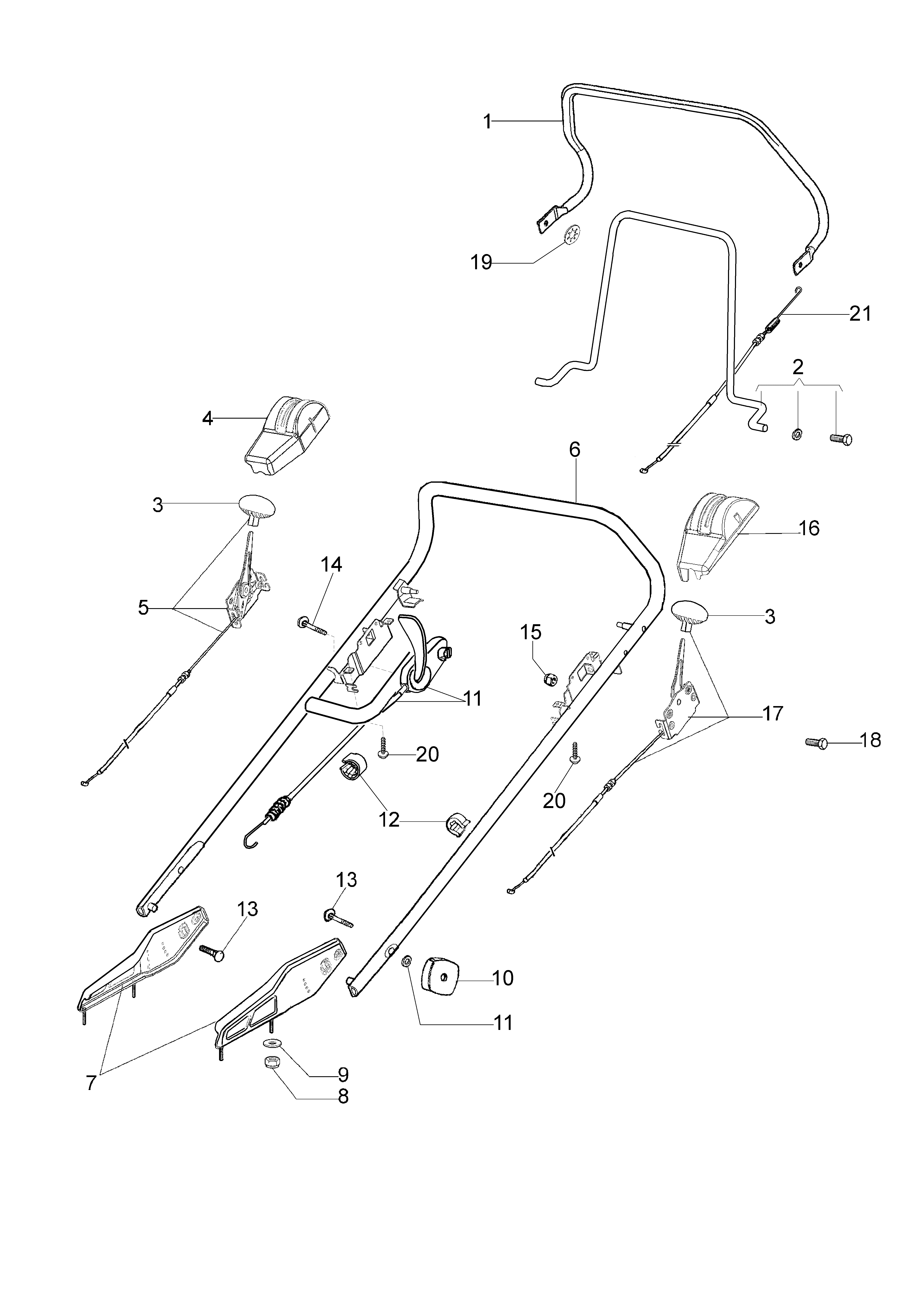

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 8203477R | Levier traction | Nous contacter | Voir la pièce |
| 2 | 8203478R | Kit levier | Non reliée | |
| 3 | 8203419R | Pommeau | Non reliée | |
| 3 | 8203419R | Pommeau | Non reliée | |
| 4 | 8203348R | Tableau de bord | Non reliée | |
| 5 | 8203445AR | Levier chang. vitesse (complète) | Non reliée | |
| 6 | 8203344BR | Guidon | Nous contacter | Voir la pièce |
| 7 | 8203397 | Kit attaque | Non reliée | |
| 8 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 9 | 8200372 | Rondelle | Disponible | Voir la pièce |
| 10 | 66060395R | Pommeau | Disponible | Voir la pièce |
| 11 | 66060336R | Levier frein | Non reliée | |
| 11 | 66060336R | Levier frein | Non reliée | |
| 12 | 66060231R | Bande | Disponible | Voir la pièce |
| 13 | 3910015R | Vis | Non reliée | |
| 13 | 3910015R | Vis | Non reliée | |
| 14 | 3801035 | Vis | Nous contacter | Voir la pièce |
| 15 | 3914003R | Ecrou | Disponible | Voir la pièce |
| 16 | 8203347R | Tableau de bord | Non reliée | |
| 17 | 8203446R | Accélérateur complet | Non reliée | |
| 18 | 3806021AR | Vis | Disponible | Voir la pièce |
| 19 | 3045033R | Arret | Non reliée | |
| 20 | 3960016R | Vis | Disponible | Voir la pièce |
| 20 | 3960016R | Vis | Disponible | Voir la pièce |
| 21 | 8203402AR | Câble traction | Non reliée |

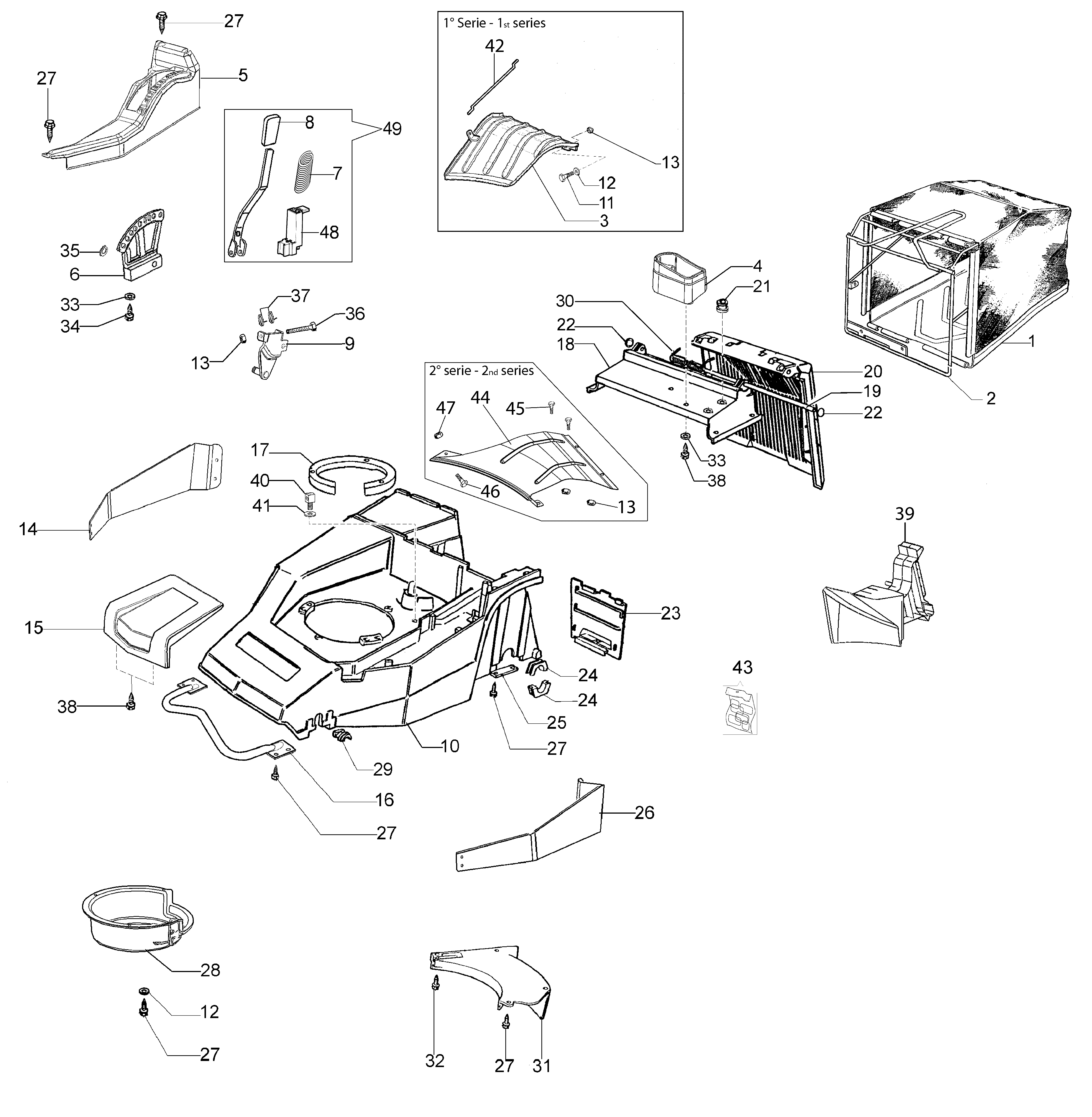

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 8203528 | Bac | Non reliée | |
| 2 | 8203384AR | Châssis | Non reliée | |
| 3 | 8203383AR | Déflecteur | Non reliée | |
| 4 | 8203398R | Porte-objet | Non reliée | |
| 5 | 8203378R | Couvercle | Non reliée | |
| 6 | 8203523R | Secteur | Non reliée | |
| 7 | 8203546R | Ressort | Nous contacter | Voir la pièce |
| 8 | 3046020 | Poignée | Disponible | Voir la pièce |
| 9 | 8203364R | Support | Disponible | Voir la pièce |
| 10 | 8203542 | Chassis + protection | Non reliée | |
| 11 | 301000042R | Vis | Disponible | Voir la pièce |
| 12 | 3918009R | Rondelle | Disponible | Voir la pièce |
| 12 | 3918009R | Rondelle | Disponible | Voir la pièce |
| 13 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 13 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 13 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 14 | 8203472 | Protection | Non reliée | |
| 15 | 8203352R | Protection | Non reliée | |
| 16 | 8203315BR | Protection | Nous contacter | Voir la pièce |
| 17 | 66060323 | Entretoise | Non reliée | |
| 17 | 8202201R | Entretoise | Non reliée | |
| 18 | 8203457R | Couvercle | Disponible | Voir la pièce |
| 19 | 8203012 | Pivot | Disponible | Voir la pièce |
| 20 | 8203010R | Fermeture | Non reliée | |
| 21 | 8200322 | Passe-câble | Disponible | Voir la pièce |
| 22 | 3045027R | Arret | Disponible | Voir la pièce |
| 22 | 3045027R | Arret | Disponible | Voir la pièce |
| 23 | 8201030R | Couvercle | Non reliée | |
| 24 | 8201193CR | Bague | Non reliée | |
| 24 | 8201193CR | Bague | Non reliée | |
| 25 | 8200452R | Tôle | Non reliée | |
| 26 | 8203472 | Protection | Non reliée | |
| 27 | 3960031R | Vis | Disponible | Voir la pièce |
| 27 | 3960031R | Vis | Disponible | Voir la pièce |
| 27 | 3960031R | Vis | Disponible | Voir la pièce |
| 27 | 3960031R | Vis | Disponible | Voir la pièce |
| 27 | 3960031R | Vis | Disponible | Voir la pièce |
| 27 | 3960031R | Vis | Disponible | Voir la pièce |
| 28 | 8203441R | Protection | Non reliée | |
| 29 | 8201363CR | Bague | Non reliée | |
| 30 | 8202029R | Ressort | Nous contacter | Voir la pièce |
| 31 | 8203413R | Couvercle | Non reliée | |
| 32 | 3960038R | Vis | Disponible | Voir la pièce |
| 33 | 3918013R | Rondelle | Disponible | Voir la pièce |
| 33 | 3918013R | Rondelle | Disponible | Voir la pièce |
| 34 | 3933034AR | Vis | Nous contacter | Voir la pièce |
| 35 | 3033131R | Arrêt | Disponible | Voir la pièce |
| 36 | 3806049 | Vis | Disponible | Voir la pièce |
| 37 | 8203374R | Ressort | Disponible | Voir la pièce |
| 38 | 3960050R | Vis | Nous contacter | Voir la pièce |
| 38 | 3960050R | Vis | Nous contacter | Voir la pièce |
| 39 | 8203380R | Bouchon mulching | Disponible | Voir la pièce |
| 40 | 8203442R | Pivot | Disponible | Voir la pièce |
| 41 | 3916008R | Rondelle | Non reliée | |
| 42 | 8203467R | Pivot | Non reliée | |
| 43 | 8203475 | Kit étiquettes | Nous contacter | Voir la pièce |
| 44 | 8203514R | Déflecteur | Disponible | Voir la pièce |
| 45 | 3806038R | Vis | Disponible | Voir la pièce |
| 46 | 3906019R | Vis | Nous contacter | Voir la pièce |
| 47 | 3914003R | Ecrou | Disponible | Voir la pièce |
| 48 | 8203535R | Arrêt | Nous contacter | Voir la pièce |
| 49 | 8203547 | Kit levier | Disponible | Voir la pièce |

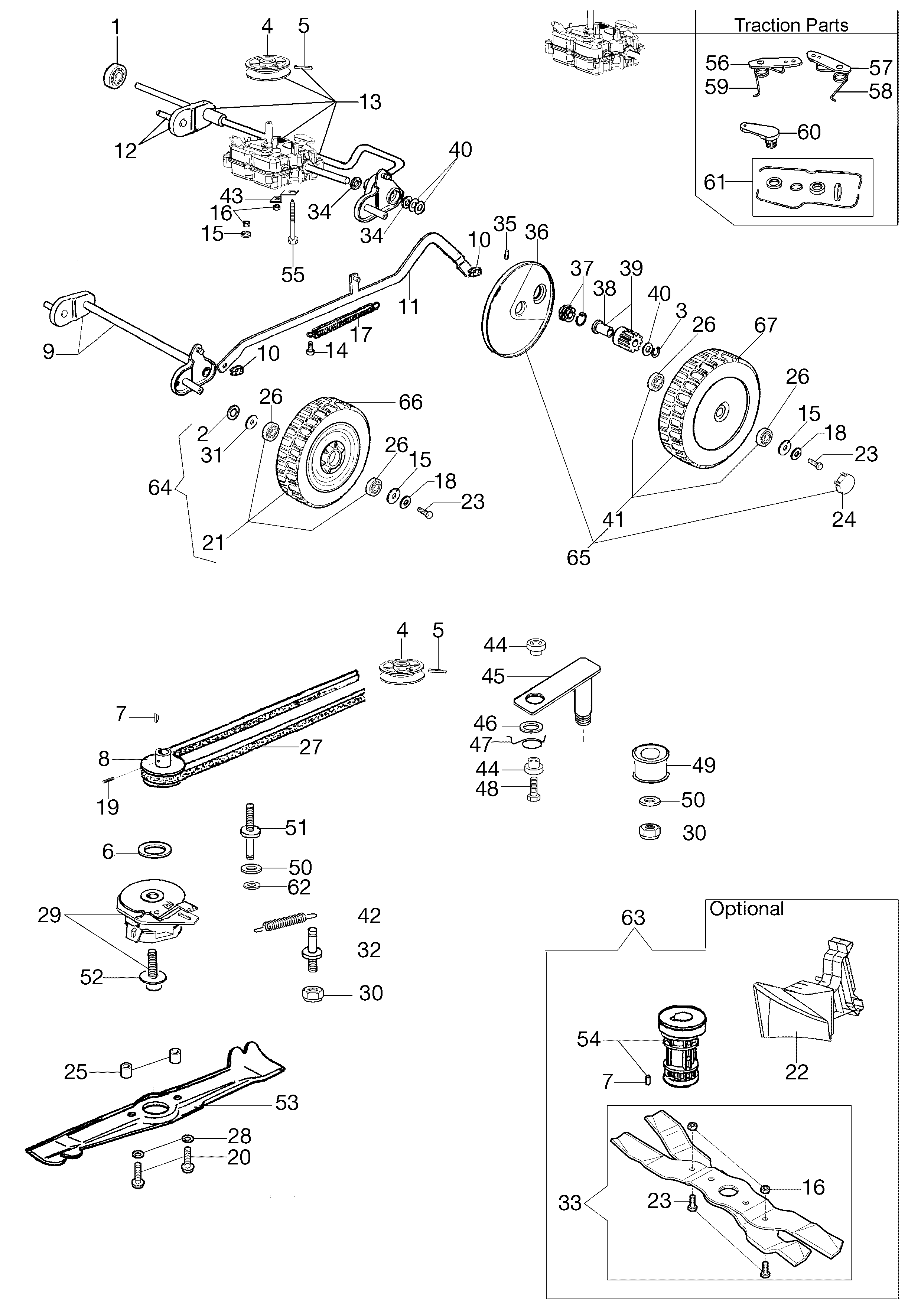

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 3035023R | Roulement | Non reliée | |
| 2 | 3918018R | Rondelle | Disponible | Voir la pièce |
| 3 | 3024012R | Bague seeger | Disponible | Voir la pièce |
| 4 | 66060419R | Poulie | Disponible | Voir la pièce |
| 4 | 66060419R | Poulie | Disponible | Voir la pièce |
| 4 | 8203480R | Poulie | Disponible | Voir la pièce |
| 4 | 8203480R | Poulie | Disponible | Voir la pièce |
| 5 | 3022020R | Goupille | Disponible | Voir la pièce |
| 6 | 8203436R | Entretoise | Non reliée | |
| 7 | 3023010R | Goupille | Disponible | Voir la pièce |
| 8 | 8203435R | Poulie | Non reliée | |
| 9 | 8203308BR | Essieu antérieur | Non reliée | |
| 10 | 3033131R | Arrêt | Disponible | Voir la pièce |
| 10 | 3033131R | Arrêt | Disponible | Voir la pièce |
| 11 | 8203371AR | Levier | Nous contacter | Voir la pièce |
| 12 | 8203358BR | Essieu postérieur | Nous contacter | Voir la pièce |
| 13 | 8203434FR | Boite de transmission | Disponible | Voir la pièce |
| 13 | 8203434FR | Boite de transmission | Disponible | Voir la pièce |
| 14 | 3801022R | Vis | Non reliée | |
| 15 | 3918009R | Rondelle | Disponible | Voir la pièce |
| 16 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 17 | 8203375R | Ressort | Non reliée | |
| 18 | 3819009R | Rondelle | Disponible | Voir la pièce |
| 18 | 3819009R | Rondelle | Disponible | Voir la pièce |
| 19 | 3914014R | Ecrou | Nous contacter | Voir la pièce |
| 20 | YN6335900 | Vis | Disponible | Voir la pièce |
| 21 | 8203340A | Kit roue | Disponible | Voir la pièce |
| 22 | 8203307 | Rondelle | Disponible | Voir la pièce |
| 22 | 8203307 | Rondelle | Disponible | Voir la pièce |
| 23 | 301000042R | Vis | Disponible | Voir la pièce |
| 23 | 301000042R | Vis | Disponible | Voir la pièce |
| 23 | 301000042R | Vis | Disponible | Voir la pièce |
| 24 | 66060276R | Enjoliveur | Non reliée | |
| 24 | 66060276R | Enjoliveur | Non reliée | |
| 25 | 8203437R | Entretoise | Disponible | Voir la pièce |
| 26 | 3035022R | Roulement | Disponible | Voir la pièce |
| 26 | 3035022R | Roulement | Disponible | Voir la pièce |
| 26 | 3035022R | Roulement | Disponible | Voir la pièce |
| 26 | 3035022R | Roulement | Disponible | Voir la pièce |
| 27 | 3047028R | Courroie | Non reliée | |
| 28 | 66060384R | Rondelle | Disponible | Voir la pièce |
| 29 | 8203439R | Frein lame | Non reliée | |
| 30 | 3914010R | Ecrou | Disponible | Voir la pièce |
| 30 | 3914010R | Ecrou | Disponible | Voir la pièce |
| 31 | 8203336R | Coquille | Disponible | Voir la pièce |
| 31 | 8203336R | Coquille | Disponible | Voir la pièce |
| 32 | 8203138 | Pivot | Nous contacter | Voir la pièce |
| 33 | 8203355CR | Kit lames | Non reliée | |
| 34 | 8202311R | Bague | Disponible | Voir la pièce |
| 34 | 8202311R | Bague | Disponible | Voir la pièce |
| 35 | 3033008R | Rouleau | Disponible | Voir la pièce |
| 36 | 8203335AR | Couvre roue | Disponible | Voir la pièce |
| 37 | 8202070AR | Collier right | Non reliée | |
| 37 | 8202071AR | Collier left | Non reliée | |
| 38 | 8202062R | Bague | Disponible | Voir la pièce |
| 39 | 8202063R | Pignon | Non reliée | |
| 40 | 3064012R | Entretoise | Disponible | Voir la pièce |
| 40 | 3064012R | Entretoise | Disponible | Voir la pièce |
| 41 | 8203339B | Kit roue | Nous contacter | Voir la pièce |
| 42 | 66060319 | Ressort | Non reliée | |
| 43 | 8203379R | Plaquette | Nous contacter | Voir la pièce |
| 44 | 8203051 | Entretoise | Disponible | Voir la pièce |
| 44 | 8203051 | Entretoise | Disponible | Voir la pièce |
| 45 | 8203393AR | Levier | Nous contacter | Voir la pièce |
| 46 | 3918013R | Rondelle | Disponible | Voir la pièce |
| 47 | 8203394AR | Ressort | Disponible | Voir la pièce |
| 48 | 3960131R | Vis | Disponible | Voir la pièce |
| 49 | 8203524R | Poulie | Non reliée | |
| 50 | 3916008R | Rondelle | Non reliée | |
| 50 | 3916008R | Rondelle | Non reliée | |
| 51 | 8203438R | Pivot | Disponible | Voir la pièce |
| 52 | 66060335R | Vis | Nous contacter | Voir la pièce |
| 53 | 8203491A | Kit joint | Nous contacter | Voir la pièce |
| 54 | 8203492 | Levier | Disponible | Voir la pièce |
| 55 | 8203485 | Ressort left | Nous contacter | Voir la pièce |
| 56 | 8203481 | Levier dx | Nous contacter | Voir la pièce |
| 56 | 8203481 | Levier dx | Nous contacter | Voir la pièce |
| 57 | 8203482 | Levier sx | Disponible | Voir la pièce |
| 57 | 8203482 | Levier sx | Disponible | Voir la pièce |
| 58 | 8203489 | Ressort right | Disponible | Voir la pièce |
| 59 | 3819030R | Rondelle | Disponible | Voir la pièce |

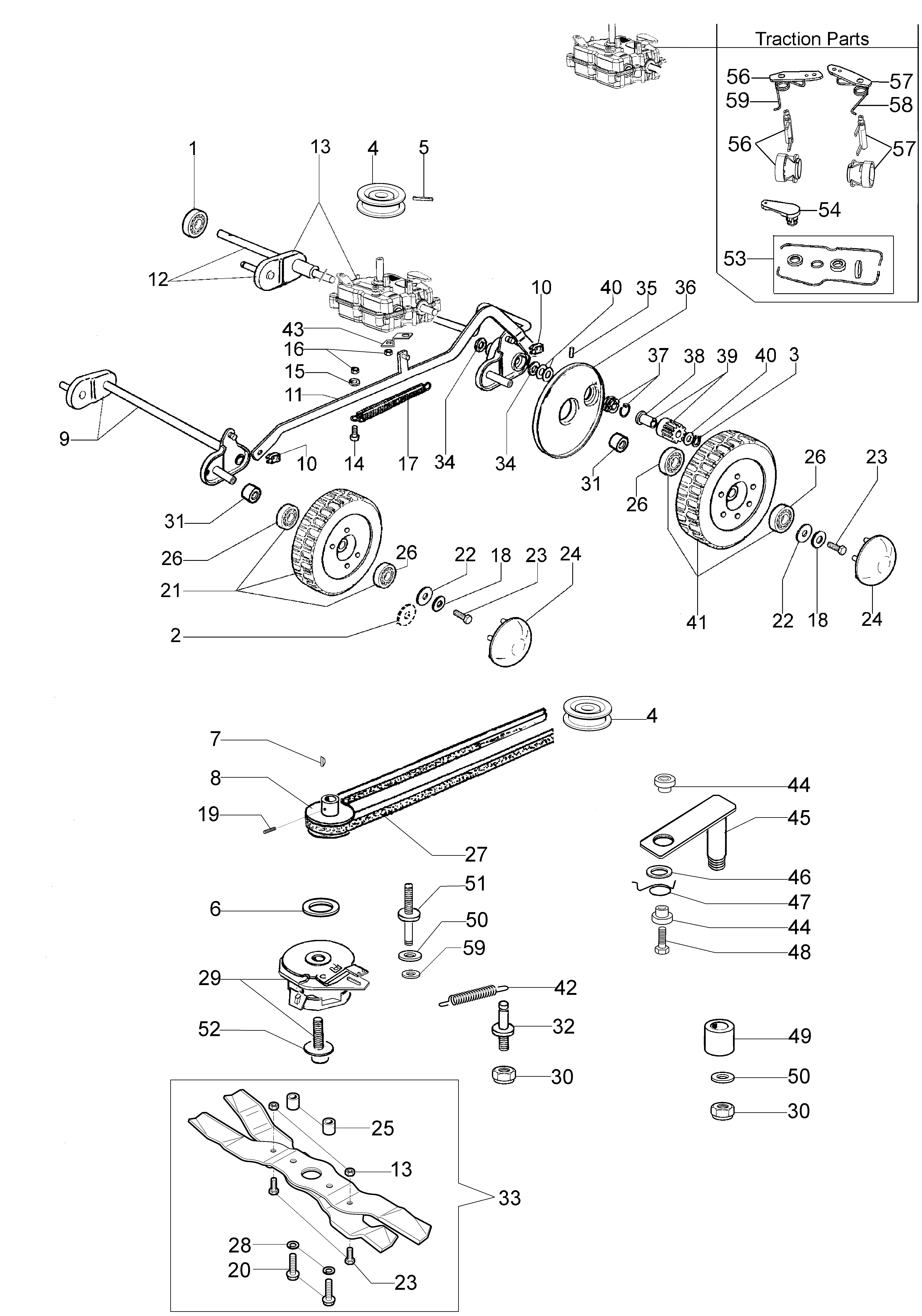

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 3035023R | Roulement | Non reliée | |
| 2 | N4399100 | Butée | Disponible | Voir la pièce |
| 3 | 3024012R | Bague seeger | Disponible | Voir la pièce |
| 4 | 8203480R | Poulie | Disponible | Voir la pièce |
| 4 | 8203480R | Poulie | Disponible | Voir la pièce |
| 5 | 3022020R | Goupille | Disponible | Voir la pièce |
| 5 | 3022020R | Goupille | Disponible | Voir la pièce |
| 6 | 8203436R | Entretoise | Non reliée | |
| 7 | 3023010R | Goupille | Disponible | Voir la pièce |
| 7 | 3023010R | Goupille | Disponible | Voir la pièce |
| 8 | 8203435R | Poulie | Non reliée | |
| 9 | 8203308BR | Essieu antérieur | Non reliée | |
| 10 | 3033131R | Arrêt | Disponible | Voir la pièce |
| 10 | 3033131R | Arrêt | Disponible | Voir la pièce |
| 11 | 8203371AR | Levier | Nous contacter | Voir la pièce |
| 12 | 8203358BR | Essieu postérieur | Nous contacter | Voir la pièce |
| 13 | 8203434FR | Boite de transmission | Disponible | Voir la pièce |
| 14 | 3801022R | Vis | Non reliée | |
| 15 | 3918009R | Rondelle | Disponible | Voir la pièce |
| 15 | 3918009R | Rondelle | Disponible | Voir la pièce |
| 15 | 3918009R | Rondelle | Disponible | Voir la pièce |
| 16 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 16 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 17 | 8203375R | Ressort | Non reliée | |
| 18 | 3819009R | Rondelle | Disponible | Voir la pièce |
| 18 | 3819009R | Rondelle | Disponible | Voir la pièce |
| 19 | 3805020 | Vis | Disponible | Voir la pièce |
| 20 | 3806094R | Vis | Disponible | Voir la pièce |
| 21 | 8203340A | Kit roue | Disponible | Voir la pièce |
| 22 | 8203380R | Bouchon mulching | Disponible | Voir la pièce |
| 23 | 301000042R | Vis | Disponible | Voir la pièce |
| 23 | 301000042R | Vis | Disponible | Voir la pièce |
| 23 | 301000042R | Vis | Disponible | Voir la pièce |
| 24 | 8203501R | Enjoliveur | Non reliée | |
| 25 | 66060221R | Entretoise | Nous contacter | Voir la pièce |
| 26 | 3035015R | Roulement | Disponible | Voir la pièce |
| 26 | 3035015R | Roulement | Disponible | Voir la pièce |
| 26 | 3035015R | Roulement | Disponible | Voir la pièce |
| 26 | 3035015R | Roulement | Disponible | Voir la pièce |
| 27 | 3047028R | Courroie | Non reliée | |
| 28 | 66060384R | Rondelle | Disponible | Voir la pièce |
| 29 | 8203439R | Frein lame | Non reliée | |
| 30 | 3914010R | Ecrou | Disponible | Voir la pièce |
| 30 | 3914010R | Ecrou | Disponible | Voir la pièce |
| 31 | YN4392710 | Rondelle | Disponible | Voir la pièce |
| 32 | 8203138 | Pivot | Nous contacter | Voir la pièce |
| 33 | 8203355CR | Kit lames | Non reliée | |
| 34 | 8202311R | Bague | Disponible | Voir la pièce |
| 34 | 8202311R | Bague | Disponible | Voir la pièce |
| 35 | 3033008R | Rouleau | Disponible | Voir la pièce |
| 36 | 8203497R | Disque | Non reliée | |
| 37 | 8202070AR | Collier right | Non reliée | |
| 37 | 8202071AR | Collier left | Non reliée | |
| 38 | 8202062R | Bague | Disponible | Voir la pièce |
| 39 | 8202063R | Pignon | Non reliée | |
| 40 | 3064012R | Entretoise | Disponible | Voir la pièce |
| 40 | 3064012R | Entretoise | Disponible | Voir la pièce |
| 41 | 8203339B | Kit roue | Nous contacter | Voir la pièce |
| 42 | 66060319 | Ressort | Non reliée | |
| 43 | 8203379R | Plaquette | Nous contacter | Voir la pièce |
| 44 | 8203051 | Entretoise | Disponible | Voir la pièce |
| 44 | 8203051 | Entretoise | Disponible | Voir la pièce |
| 45 | 8203393AR | Levier | Nous contacter | Voir la pièce |
| 46 | 3918013R | Rondelle | Disponible | Voir la pièce |
| 47 | 8203394AR | Ressort | Disponible | Voir la pièce |
| 48 | 3960131R | Vis | Disponible | Voir la pièce |
| 49 | 8203524R | Poulie | Non reliée | |
| 50 | 3916008R | Rondelle | Non reliée | |
| 50 | 3916008R | Rondelle | Non reliée | |
| 51 | 8203438R | Pivot | Disponible | Voir la pièce |
| 52 | 66060335R | Vis | Nous contacter | Voir la pièce |
| 53 | 8203141R | Lame | Non reliée | |
| 54 | 8203399R | Moyeu | Disponible | Voir la pièce |
| 55 | 8203264R | Vis | Nous contacter | Voir la pièce |
| 56 | 8203481 | Levier dx | Nous contacter | Voir la pièce |
| 57 | 8203482 | Levier sx | Disponible | Voir la pièce |
| 58 | 8203489 | Ressort right | Disponible | Voir la pièce |
| 59 | 8203485 | Ressort left | Nous contacter | Voir la pièce |
| 60 | 8203492 | Levier | Disponible | Voir la pièce |
| 61 | 8203491A | Kit joint | Nous contacter | Voir la pièce |
| 62 | 3819030R | Rondelle | Disponible | Voir la pièce |
| 63 | 8203502AR | Kit mulching | Disponible | Voir la pièce |
| 64 | 8203340A | Kit roue | Disponible | Voir la pièce |
| 65 | 8203339B | Kit roue | Nous contacter | Voir la pièce |
| 66 | 8203509R | Pneumatique | Nous contacter | Voir la pièce |
| 67 | 8203510R | Pneumatique | Disponible | Voir la pièce |
