Vue Éclatée 722 S
Retrouvez les pièces détachées, références et repères disponibles pour 722 S.
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 61160011BR | Couvercle | Disponible | Voir la pièce |
| 2 | 3801012R | Vis | Disponible | Voir la pièce |
| 3 | 3833073R | Rondelle | Disponible | Voir la pièce |
| 4 | 61160014AR | Filtre aire | Non reliée | |
| 5 | 61162007BR | Support filtre | Non reliée | |
| 6 | 2318394R | Carburateur | Disponible | Voir la pièce |
| 7 | 4161438R | Joint | Non reliée | |
| 8 | 3916005R | Rondelle | Disponible | Voir la pièce |
| 8 | 3916005R | Rondelle | Disponible | Voir la pièce |
| 9 | 61010005 | Couvre-pot | Disponible | Voir la pièce |
| 10 | 3806028 | Vis | Disponible | Voir la pièce |
| 11 | 4095211R | Bride | Disponible | Voir la pièce |
| 12 | 61010011 | Joint | Disponible | Voir la pièce |
| 13 | 4160024R | Segment Ø32 | Non reliée | |
| 14 | 3801010R | Goupille | Disponible | Voir la pièce |
| 14 | 3801010R | Goupille | Disponible | Voir la pièce |
| 15 | 4160025R | Bague | Disponible | Voir la pièce |
| 16 | 4160140 | Piston complet Ø32 | Disponible | Voir la pièce |
| 17 | 3055101R | Bougie | Non reliée | |
| 18 | 4098232R | Clavette | Disponible | Voir la pièce |
| 19 | 3064005AR | Rondelle | Disponible | Voir la pièce |
| 20 | 3024010R | Bague seeger | Disponible | Voir la pièce |
| 21 | 3037026R | Cage a aguilles | Disponible | Voir la pièce |
| 22 | 4161599AR | Bielle | Non reliée | |
| 23 | 61030174R | Vilebrequin | Disponible | Voir la pièce |
| 24 | 61010012R | Pot | Disponible | Voir la pièce |
| 25 | 3035023R | Roulement | Non reliée | |
| 26 | 3025019R | Bague | Disponible | Voir la pièce |
| 26 | 3025019R | Bague | Disponible | Voir la pièce |
| 27 | 3035023R | Roulement | Non reliée | |
| 28 | 4160124R | Rondelle | Disponible | Voir la pièce |
| 29 | 3050030R | Bague | Disponible | Voir la pièce |
| 30 | 61010001R | Couvercle | Disponible | Voir la pièce |
| 31 | 3801015R | Vis | Disponible | Voir la pièce |
| 32 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 32 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 32 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 33 | 61030182R | Goupille | Disponible | Voir la pièce |
| 34 | 4098683R | Rondelle | Disponible | Voir la pièce |
| 35 | 4161570R | Short block | Disponible | Voir la pièce |
| 36 | 3960067AR | Vis | Disponible | Voir la pièce |
| 37 | 4162256BR | Bride termique | Disponible | Voir la pièce |
| 38 | 61030112BR | Joint | Disponible | Voir la pièce |
| 39 | 3801051R | Vis | Disponible | Voir la pièce |
| 40 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 41 | 4162297R | Tuyau | Non reliée | |
| 42 | 4162268R | Bague | Non reliée | |
| 43 | 3073019AR | Tuyau | Disponible | Voir la pièce |
| 44 | 4151258R | Bouchon compl. | Non reliée | |
| 45 | 4100308AR | Joint | Disponible | Voir la pièce |
| 46 | 61022005AR | Reservoir complet | Disponible | Voir la pièce |
| 47 | 61370639R | Filtre mix | Disponible | Voir la pièce |
| 48 | 3918005R | Rondelle | Disponible | Voir la pièce |
| 48 | 3918005R | Rondelle | Disponible | Voir la pièce |
| 49 | 61010004R | Pied | Non reliée | |
| 50 | 61010002R | Support | Non reliée | |
| 51 | 3801010R | Goupille | Disponible | Voir la pièce |
| 52 | 4098377R | Bande | Disponible | Voir la pièce |
| 52 | 4098377R | Bande | Disponible | Voir la pièce |
| 53 | 3059002 | Bande | Disponible | Voir la pièce |
| 54 | 4162270AR | Jeu de raccords | Disponible | Voir la pièce |
| 55 | 4162316R | Tuyau | Non reliée | |
| 56 | 3960115R | Vis | Disponible | Voir la pièce |
| 57 | 4098658AR | Soupape | Disponible | Voir la pièce |
| 58 | 61162017A | Kit filtre air | Disponible | Voir la pièce |
| 59 | 61150025R | Etrier | Disponible | Voir la pièce |
| 60 | 3049040R | Bague or | Disponible | Voir la pièce |
| 61 | 61010030B | Kit carburateur | Disponible | Voir la pièce |
Pièces de la vue éclatée

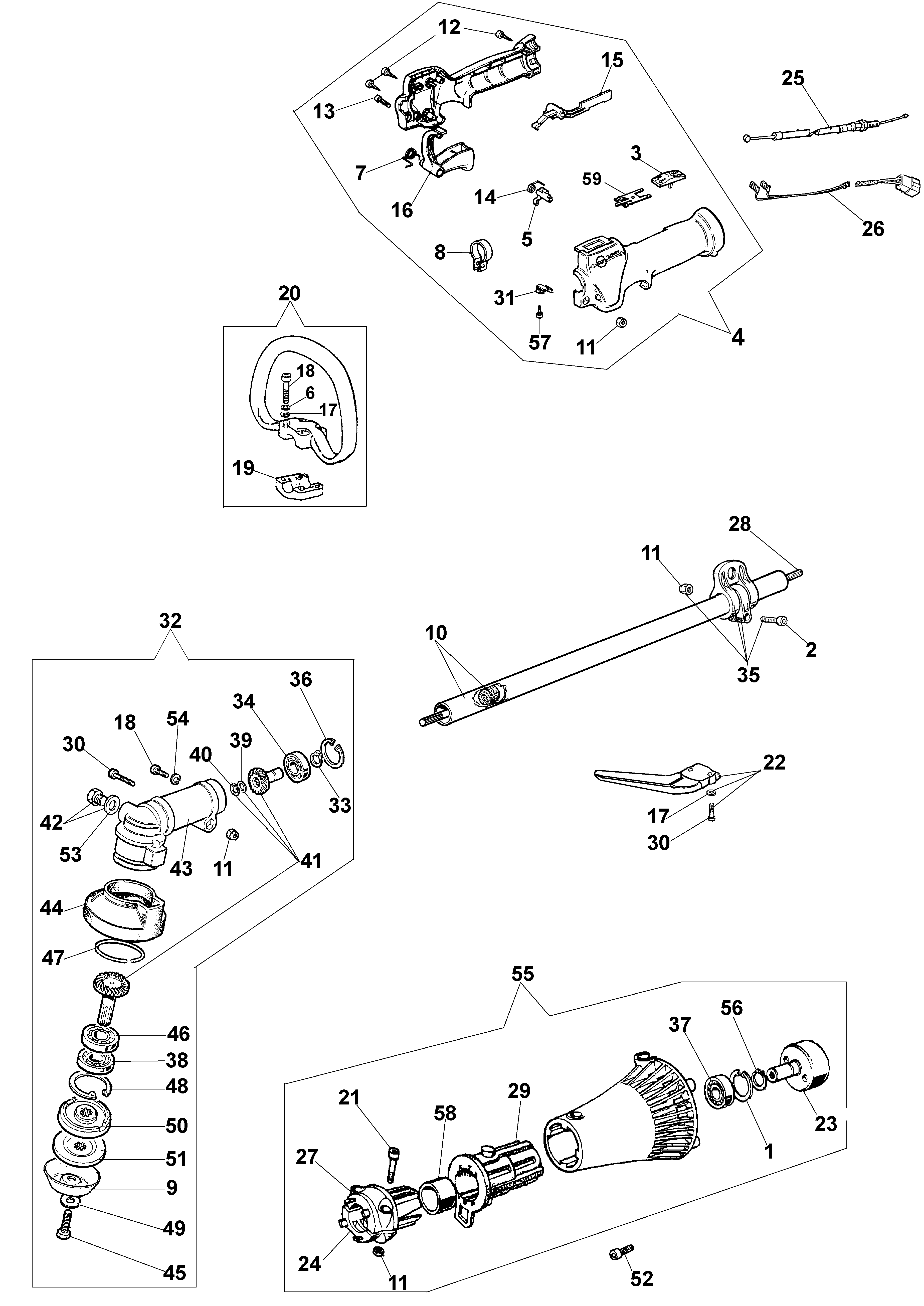

| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 3025019R | Bague | Disponible | Voir la pièce |
| 2 | 3801015R | Vis | Disponible | Voir la pièce |
| 3 | 61040051R | Curseur | Non reliée | |
| 4 | 61012006AR | Poignee | Non reliée | |
| 5 | 61040052 | Cliquet | Disponible | Voir la pièce |
| 6 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 7 | 61040056R | Ressort | Disponible | Voir la pièce |
| 8 | 61010019R | Bande | Disponible | Voir la pièce |
| 9 | 4100456R | Protection | Non reliée | |
| 10 | 4160011R | Tuyau Ø26 | Disponible | Voir la pièce |
| 11 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 11 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 11 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 11 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 12 | 3960067AR | Vis | Disponible | Voir la pièce |
| 13 | 3801011R | Vis | Disponible | Voir la pièce |
| 14 | 61040057R | Ressort | Disponible | Voir la pièce |
| 15 | 61040050AR | Levier | Disponible | Voir la pièce |
| 16 | 61040049R | Levier accelerateur | Non reliée | |
| 17 | 3918010R | Rondelle | Disponible | Voir la pièce |
| 17 | 3918010R | Rondelle | Disponible | Voir la pièce |
| 18 | 3801017R | Vis | Disponible | Voir la pièce |
| 18 | 3801017R | Vis | Disponible | Voir la pièce |
| 19 | 61040049R | Levier accelerateur | Non reliée | |
| 20 | 61032012R | Poignee | Disponible | Voir la pièce |
| 21 | 3801016R | Vis | Disponible | Voir la pièce |
| 22 | 61042026R | Protection | Disponible | Voir la pièce |
| 23 | 4161343R | Cloche embrayage | Disponible | Voir la pièce |
| 24 | 61010020R | Entretoise | Disponible | Voir la pièce |
| 25 | 61040058R | Cable accellerateur | Disponible | Voir la pièce |
| 26 | 61010023AR | Cable | Disponible | Voir la pièce |
| 27 | 61010021 | Entretoise | Disponible | Voir la pièce |
| 28 | 62030042R | Arbre trasmission | Disponible | Voir la pièce |
| 29 | 4161428AR | Manchon | Non reliée | |
| 30 | 3801015R | Vis | Disponible | Voir la pièce |
| 30 | 3801015R | Vis | Disponible | Voir la pièce |
| 31 | 61040054R | Bride | Disponible | Voir la pièce |
| 32 | 4160012AR | Couple conique Ø26 | Non reliée | |
| 33 | 3024010R | Bague seeger | Disponible | Voir la pièce |
| 34 | 3035005R | Roulement | Disponible | Voir la pièce |
| 35 | 4161619AR | Bande | Non reliée | |
| 36 | 3025018R | Bague seeger | Disponible | Voir la pièce |
| 37 | 3035023R | Roulement | Non reliée | |
| 38 | 3035012R | Roulement | Non reliée | |
| 39 | 4138311A | Rondelle | Disponible | Voir la pièce |
| 40 | 3025009 | Bague seeger | Disponible | Voir la pièce |
| 41 | 4160139 | Kit engranages | Disponible | Voir la pièce |
| 42 | 4138428 | Bouchon | Disponible | Voir la pièce |
| 43 | 4160338R | Boite engrenage | Disponible | Voir la pièce |
| 44 | 4162177AR | Protection | Disponible | Voir la pièce |
| 45 | 3806069R | Vis | Non reliée | |
| 46 | 094000006R | Roulement | Disponible | Voir la pièce |
| 47 | 4162178 | Ressort | Disponible | Voir la pièce |
| 48 | 3025021R | Bague | Disponible | Voir la pièce |
| 49 | 3916008R | Rondelle | Non reliée | |
| 50 | 4160004BR | Flasque | Non reliée | |
| 51 | 4160005R | Flasque | Disponible | Voir la pièce |
| 52 | 4175074R | Vis | Disponible | Voir la pièce |
| 53 | 4179141R | Rondelle | Disponible | Voir la pièce |
| 54 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 55 | 61012009AR | Carter embrague | Non reliée | |
| 56 | 3024012R | Bague seeger | Disponible | Voir la pièce |
| 57 | 3806035R | Vis | Disponible | Voir la pièce |
| 58 | 4161364R | Bague | Non reliée | |
| 59 | 61040053R | Bride | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 61010030B | Kit carburateur | Disponible | Voir la pièce |
| 2 | 2318578 | Bouchon | Disponible | Voir la pièce |
| 3 | 2318580 | Vis | Disponible | Voir la pièce |
| 4 | 2318581 | Support | Disponible | Voir la pièce |
| 6 | 2318674 | Kit réparation | Disponible | Voir la pièce |
| 6 | 2318674 | Kit réparation | Disponible | Voir la pièce |
| 6 | 2318674 | Kit réparation | Disponible | Voir la pièce |
| 6 | 2318674 | Kit réparation | Disponible | Voir la pièce |
| 6 | 2318674 | Kit réparation | Disponible | Voir la pièce |
| 6 | 2318674 | Kit réparation | Disponible | Voir la pièce |
| 6 | 2318674 | Kit réparation | Disponible | Voir la pièce |
| 6 | 2318674 | Kit réparation | Disponible | Voir la pièce |
| 7 | 2318588 | Rondelle | Disponible | Voir la pièce |
| 8 | 035000165 | Ressort | Disponible | Voir la pièce |
| 9 | 2318586 | Vis H | Disponible | Voir la pièce |
| 10 | 003300204R | Filtre mix | Non reliée | |
| 11 | 2318589 | Bague | Disponible | Voir la pièce |
| 12 | 2318577 | Ecrou | Disponible | Voir la pièce |
| 13 | 2318583 | Vis | Disponible | Voir la pièce |
| 14 | 2318189 | Bague | Disponible | Voir la pièce |
| 15 | 2318579 | Soupape | Disponible | Voir la pièce |
| 16 | 2318567 | Corp pompe | Disponible | Voir la pièce |
| 17 | 2318568 | Ressort | Disponible | Voir la pièce |
| 18 | 003300200 | Balancier | Disponible | Voir la pièce |
| 19 | 2318569 | Vis | Disponible | Voir la pièce |
| 20 | 003300201 | Axe | Disponible | Voir la pièce |
| 21 | 2318570 | Corp primer | Disponible | Voir la pièce |
| 22 | 2318592R | Soupape | Non reliée | |
| 23 | 2318585 | Vis | Disponible | Voir la pièce |
| 24 | 2318572 | Pompe | Disponible | Voir la pièce |
| 25 | 2318571 | Couvercle | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|

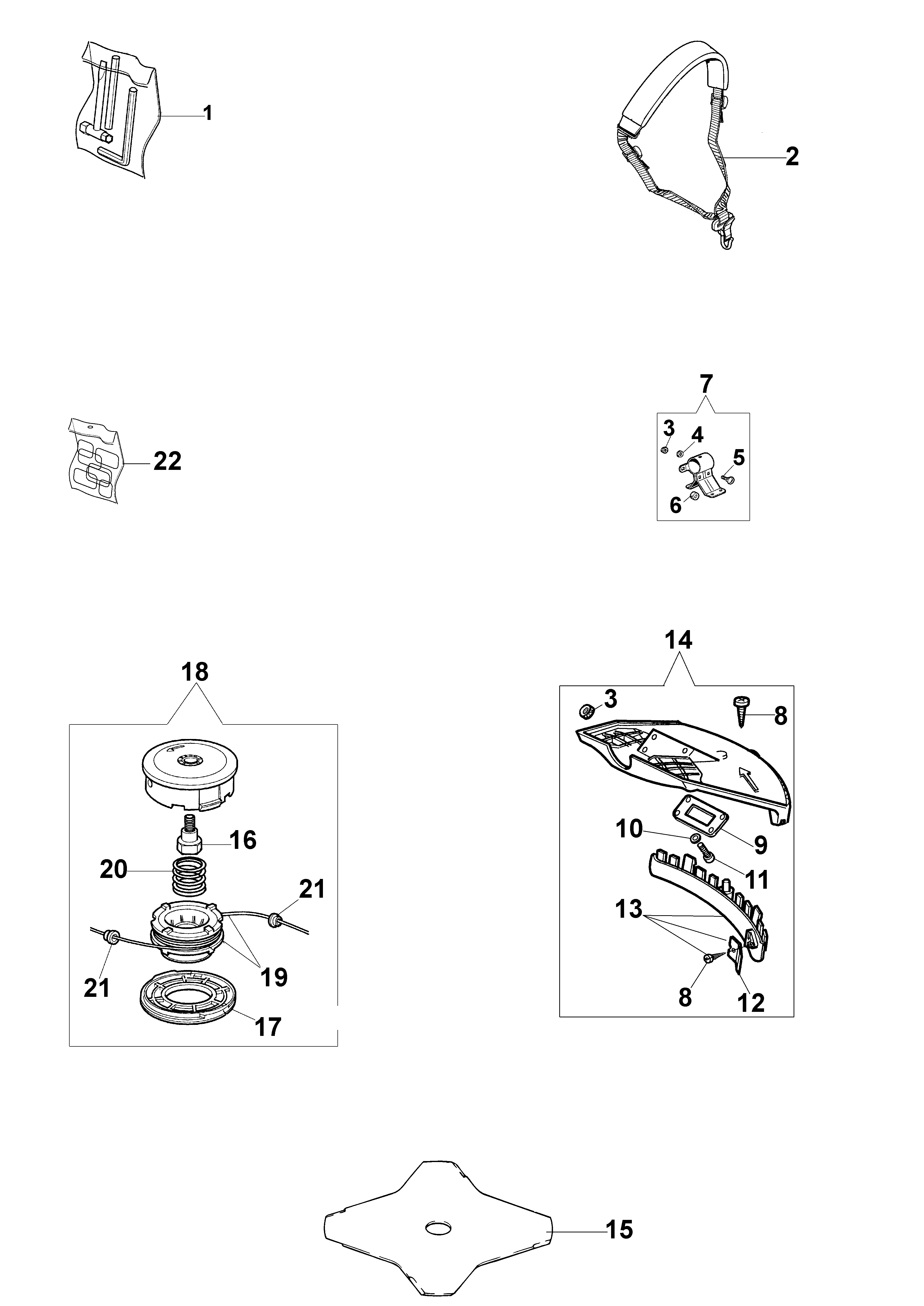

| 1 | 61012010R | Kit outils | Non reliée | |
| 2 | 4160463AR | Harnais | Disponible | Voir la pièce |
| 3 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 3 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 4 | 3916005R | Rondelle | Disponible | Voir la pièce |
| 5 | 3910005 | Vis | Disponible | Voir la pièce |
| 6 | 4160209 | Entretoise | Disponible | Voir la pièce |
| 7 | 4160236R | Bande | Disponible | Voir la pièce |
| 8 | 3960040R | Vis | Disponible | Voir la pièce |
| 8 | 3960040R | Vis | Disponible | Voir la pièce |
| 9 | 61240161R | Plaque | Disponible | Voir la pièce |
| 10 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 11 | 3801011R | Vis | Disponible | Voir la pièce |
| 12 | 4174275R | Lame | Disponible | Voir la pièce |
| 13 | 61330252 | Bande | Non reliée | |
| 14 | 61030197 | Kit protection | Non reliée | |
| 15 | 4095568BR | Disque à 4 dents | Non reliée | |
| 16 | 63030009R | Insert (male) | Non reliée | |
| 17 | 4199046 | Couvercle | Disponible | Voir la pièce |
| 18 | 61459100 | Tete fil nylon cpl. Ø 2,4 | Disponible | Voir la pièce |
| 19 | 4199052 | Bobine | Disponible | Voir la pièce |
| 20 | 4199004R | Ressort | Non reliée | |
| 21 | 4199005AR | Bague | Disponible | Voir la pièce |
| 21 | 4199005AR | Bague | Disponible | Voir la pièce |
| 22 | 61012011 | Kit etiquettes | Disponible | Voir la pièce |
Pièces de la vue éclatée

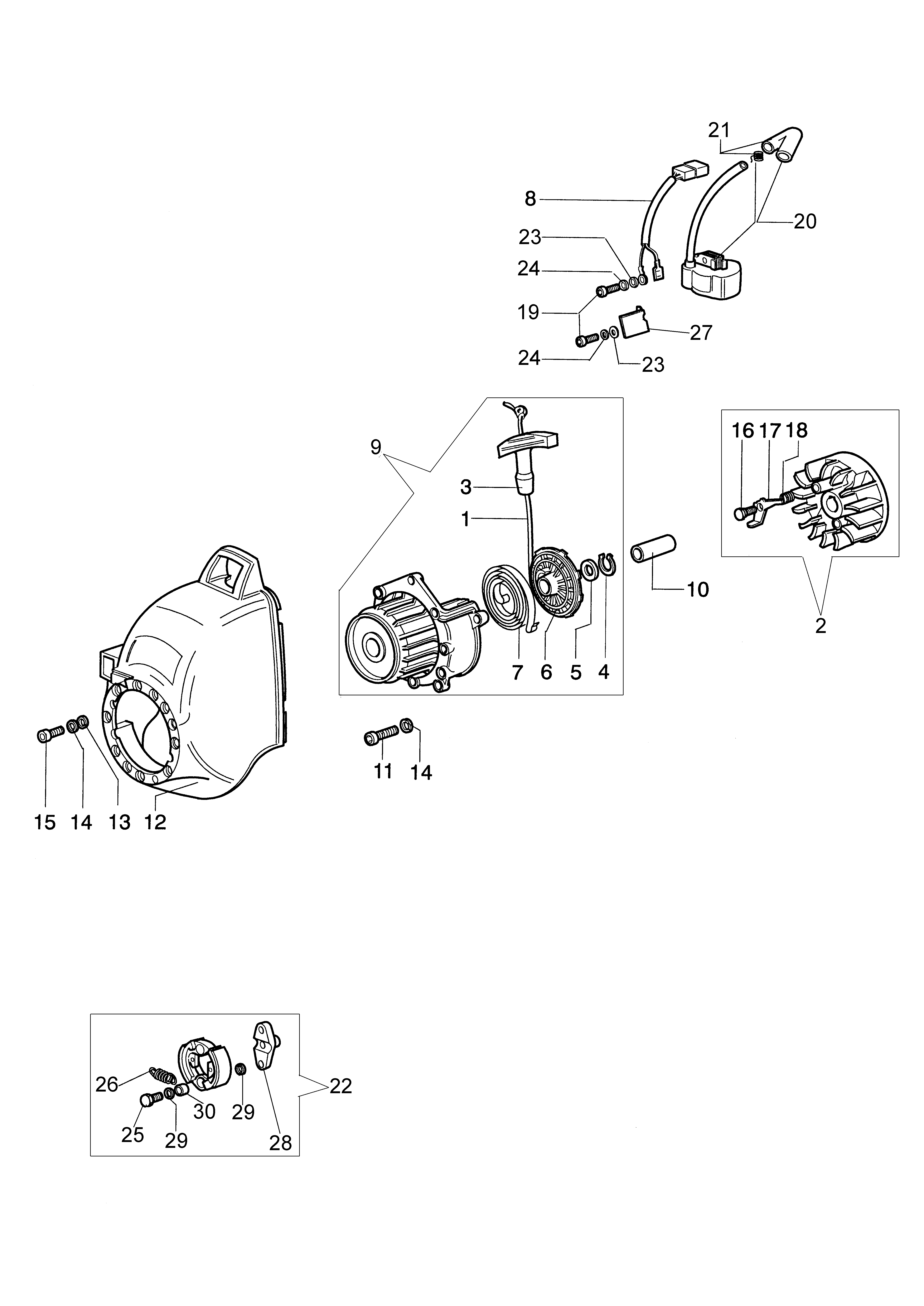

| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 4160125R | Cordelette | Disponible | Voir la pièce |
| 2 | 61030179R | Volant | Disponible | Voir la pièce |
| 3 | 4191020AR | Poignée de démarrage | Non reliée | |
| 4 | 3024018R | Bague | Disponible | Voir la pièce |
| 5 | 4161150R | Bague | Disponible | Voir la pièce |
| 6 | 4161148AR | Poulie | Non reliée | |
| 7 | 004000132R | Ressort | Non reliée | |
| 8 | 4162266A | Cable | Disponible | Voir la pièce |
| 9 | 4161160AR | Demarrage complet | Non reliée | |
| 10 | 4160072R | Entretoise | Disponible | Voir la pièce |
| 11 | 3801010R | Goupille | Disponible | Voir la pièce |
| 12 | 61010006R | Couvercle | Disponible | Voir la pièce |
| 13 | 3916005R | Rondelle | Disponible | Voir la pièce |
| 14 | 3916006R | Rondelle | Disponible | Voir la pièce |
| 14 | 3916006R | Rondelle | Disponible | Voir la pièce |
| 15 | 3801009R | Vis | Non reliée | |
| 16 | 4161151 | Pivot | Disponible | Voir la pièce |
| 17 | 4138441R | Cliquet | Disponible | Voir la pièce |
| 18 | 4161186AR | Ressort | Non reliée | |
| 19 | 3801101R | Vis | Non reliée | |
| 20 | 2501009R | Bobine | Disponible | Voir la pièce |
| 21 | 4098064R | Capot de bougie | Non reliée | |
| 22 | 61030177R | Embrayage | Disponible | Voir la pièce |
| 23 | 3916004R | Rondelle | Disponible | Voir la pièce |
| 23 | 3916004R | Rondelle | Disponible | Voir la pièce |
| 24 | 3819005R | Rondelle | Disponible | Voir la pièce |
| 24 | 3819005R | Rondelle | Disponible | Voir la pièce |
| 25 | 3806035R | Vis | Disponible | Voir la pièce |
| 26 | 61030190R | Ressort | Disponible | Voir la pièce |
| 27 | 4160146AR | Deflecteur | Disponible | Voir la pièce |
| 28 | 61030189R | Entraineur | Disponible | Voir la pièce |
| 29 | 3918007R | Rondelle | Disponible | Voir la pièce |
| 29 | 3918007R | Rondelle | Disponible | Voir la pièce |
| 30 | 61030191R | Bague | Disponible | Voir la pièce |
