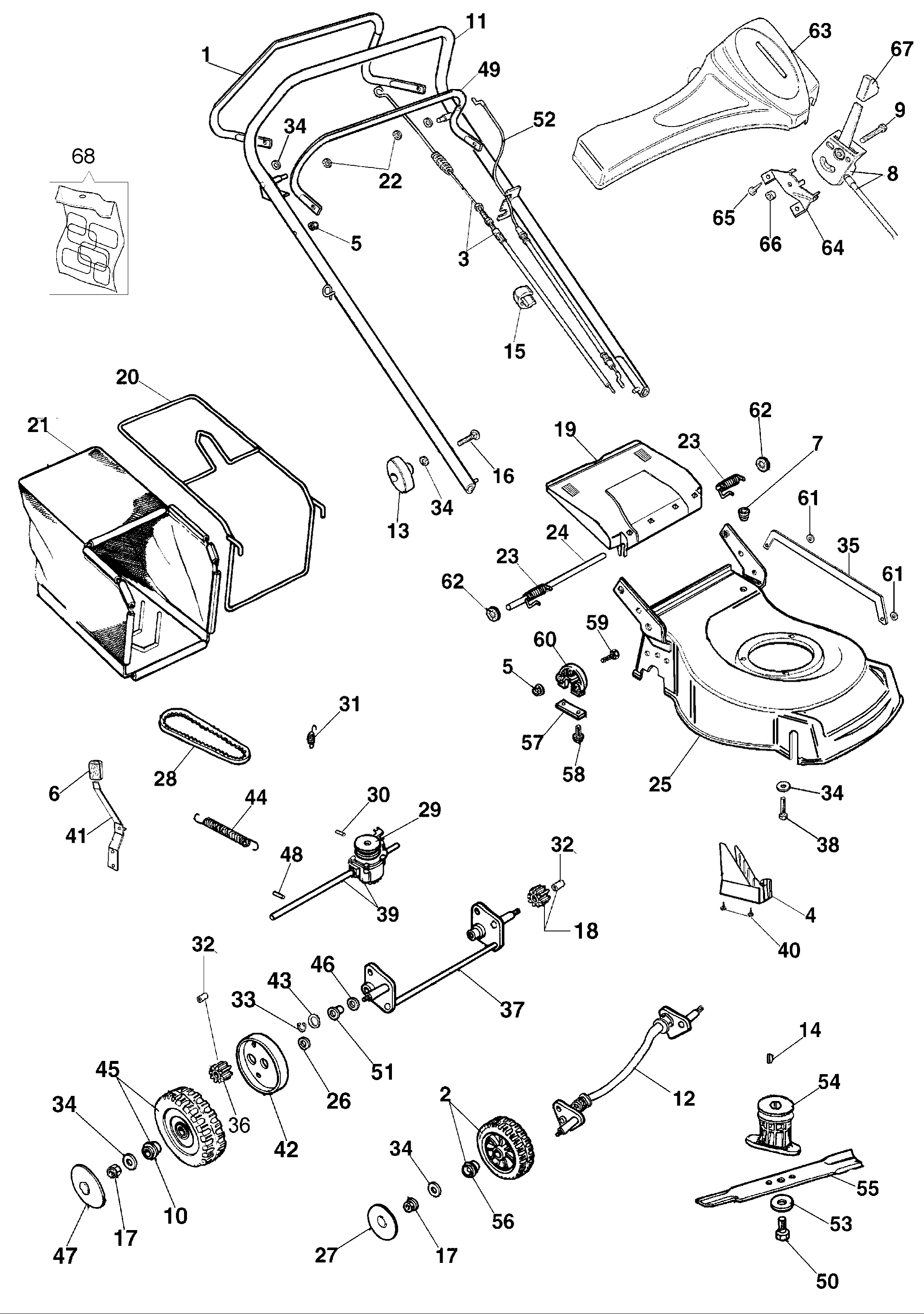

Vue Éclatée S 530 TX (2004)
Retrouvez les pièces détachées, références et repères disponibles pour S 530 TX (2004).
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 66060105R | Levier | Disponible | Voir la pièce |
| 2 | 66110281 | Kit roue | Disponible | Voir la pièce |
| 3 | 66060058CR | Câble traction | Non reliée | |
| 3 | 66070653R | Câble traction | Disponible | Voir la pièce |
| 4 | 66071089 | Protection | Disponible | Voir la pièce |
| 5 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 5 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 6 | 66070021R | Poignée | Nous contacter | Voir la pièce |
| 7 | 66030038R | Passe-cable | Non reliée | |
| 8 | 66060062R | Câble accélérateur | Disponible | Voir la pièce |
| 9 | 3910019R | Vis | Non reliée | |
| 10 | 66030057R | Roulement | Disponible | Voir la pièce |
| 11 | 66060252A | Guidon | Nous contacter | Voir la pièce |
| 12 | 66070748 | Kit essieu | Disponible | Voir la pièce |
| 13 | 4119013AR | Poignée de serrage | Non reliée | |
| 14 | 8202126R | Clavette | Disponible | Voir la pièce |
| 15 | 66060231R | Bande | Disponible | Voir la pièce |
| 16 | 3910015R | Vis | Non reliée | |
| 17 | 3914012R | Ecrou | Disponible | Voir la pièce |
| 17 | 3914012R | Ecrou | Disponible | Voir la pièce |
| 18 | 66070437R | Pignon gauche | Disponible | Voir la pièce |
| 19 | 66110014R | Fermature | Non reliée | |
| 20 | 66110019 | Châssis | Nous contacter | Voir la pièce |
| 21 | 66100050R | Bac | Nous contacter | Voir la pièce |
| 22 | 3045033R | Arret | Non reliée | |
| 23 | 66110610 | Kit ressort | Disponible | Voir la pièce |
| 23 | 66110610 | Kit ressort | Disponible | Voir la pièce |
| 24 | 66110026R | Goujon | Disponible | Voir la pièce |
| 25 | 66070222A | Châssis | Nous contacter | Voir la pièce |
| 26 | 3916012R | Rondelle | Disponible | Voir la pièce |
| 27 | 66100126R | Enjoliveur | Nous contacter | Voir la pièce |
| 28 | 3047025R | Courroie | Non reliée | |
| 29 | 66071084R | Poulie | Disponible | Voir la pièce |
| 30 | 3803010 | Vis | Disponible | Voir la pièce |
| 31 | 66070035CR | Ressort | Nous contacter | Voir la pièce |
| 31 | 66070652R | Ressort | Disponible | Voir la pièce |
| 32 | 66070435R | Bague | Disponible | Voir la pièce |
| 32 | 66070435R | Bague | Disponible | Voir la pièce |
| 33 | 3024012R | Bague seeger | Disponible | Voir la pièce |
| 34 | 3916008R | Rondelle | Non reliée | |
| 34 | 3916008R | Rondelle | Non reliée | |
| 34 | 3916008R | Rondelle | Non reliée | |
| 34 | 3916008R | Rondelle | Non reliée | |
| 34 | 3916008R | Rondelle | Non reliée | |
| 35 | 66070022 | Tige | Nous contacter | Voir la pièce |
| 36 | 66070436R | Pignon droite | Disponible | Voir la pièce |
| 37 | 66070013C | Essieu posterieur | Disponible | Voir la pièce |
| 38 | 3806076R | Vis | Disponible | Voir la pièce |
| 39 | 66070755B | Transmission | Nous contacter | Voir la pièce |
| 40 | 011200035R | Vis | Non reliée | |
| 41 | 66070018R | Levier | Nous contacter | Voir la pièce |
| 42 | 66070060R | Enjoliveur | Nous contacter | Voir la pièce |
| 43 | 66030044R | Entretoise | Non reliée | |
| 44 | 66070036R | Ressort | Non reliée | |
| 45 | 66062097 | Kit roue | Non reliée | |
| 46 | 8202311R | Bague | Disponible | Voir la pièce |
| 47 | 66030145R | Enjoliveur | Disponible | Voir la pièce |
| 48 | 66060010R | Rouleau | Disponible | Voir la pièce |
| 49 | 66060106R | Levier | Disponible | Voir la pièce |
| 50 | 3906150R | Vis | Disponible | Voir la pièce |
| 51 | 66060030R | Bague | Disponible | Voir la pièce |
| 52 | 66060108R | Câble de frein moteur | Non reliée | |
| 53 | 66060384R | Rondelle | Disponible | Voir la pièce |
| 54 | 66030036 | Moyeu compl. | Non reliée | |
| 55 | 66070440R | Lame mulching | Non reliée | |
| 56 | 66030081R | Roulement | Non reliée | |
| 57 | 66030039 | Plaque | Disponible | Voir la pièce |
| 58 | 3960031R | Vis | Disponible | Voir la pièce |
| 59 | 3801022R | Vis | Non reliée | |
| 60 | 66110781R | Support | Nous contacter | Voir la pièce |
| 61 | 3045035R | Arret | Disponible | Voir la pièce |
| 61 | 3045035R | Arret | Disponible | Voir la pièce |
| 62 | 3045034R | Arret | Non reliée | |
| 62 | 3045034R | Arret | Non reliée | |
| 63 | 66060271 | Tableau de bord | Nous contacter | Voir la pièce |
| 64 | 66060065 | Support | Nous contacter | Voir la pièce |
| 65 | 3960059AR | Vis | Disponible | Voir la pièce |
| 66 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 67 | 66060080R | Poignée | Disponible | Voir la pièce |
| 68 | 66072044A | Kit etiquettes | Disponible | Voir la pièce |
