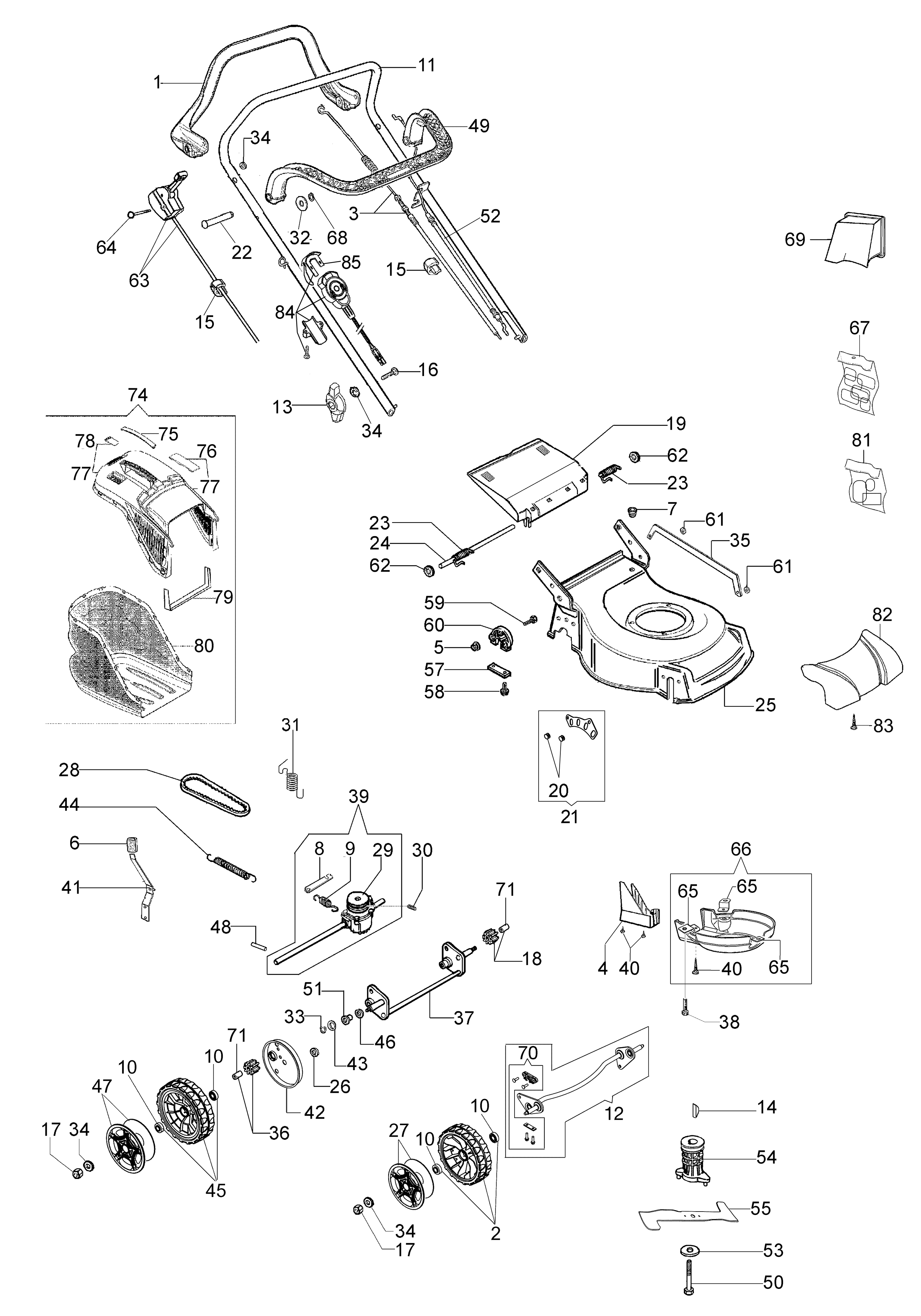

Vue Éclatée S 530 TKE CONFORT PLUS (K655LI) EURO 5
Retrouvez les pièces détachées, références et repères disponibles pour S 530 TKE CONFORT PLUS (K655LI) EURO 5.
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 66060398DR | Levier traction | Nous contacter | Voir la pièce |
| 2 | 66070724R | Kit roue | Disponible | Voir la pièce |
| 3 | 66070653R | Câble traction | Disponible | Voir la pièce |
| 4 | 66071090 | Protection | Non reliée | |
| 5 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 6 | 66110685 | Pommeau | Disponible | Voir la pièce |
| 7 | 66030038R | Passe-cable | Non reliée | |
| 8 | 66070100 | Levier | Disponible | Voir la pièce |
| 9 | 66071065R | Ressort | Disponible | Voir la pièce |
| 10 | 66030081R | Roulement | Non reliée | |
| 10 | 66030081R | Roulement | Non reliée | |
| 10 | 66030081R | Roulement | Non reliée | |
| 10 | 66030081R | Roulement | Non reliée | |
| 11 | 66070999R | Poignée | Nous contacter | Voir la pièce |
| 12 | 66070748 | Kit essieu | Disponible | Voir la pièce |
| 13 | 66070847R | Poignée de serrage | Disponible | Voir la pièce |
| 14 | 8202126R | Clavette | Disponible | Voir la pièce |
| 15 | 66060231R | Bande | Disponible | Voir la pièce |
| 15 | 66060231R | Bande | Disponible | Voir la pièce |
| 16 | 3910015R | Vis | Non reliée | |
| 17 | 3914010R | Ecrou | Disponible | Voir la pièce |
| 17 | 3914010R | Ecrou | Disponible | Voir la pièce |
| 18 | 66070437R | Pignon gauche | Disponible | Voir la pièce |
| 19 | 66110755R | Fermeture | Non reliée | |
| 20 | 3032018R | Rivet | Nous contacter | Voir la pièce |
| 21 | 66110858 | Secteur | Disponible | Voir la pièce |
| 22 | 66060381BR | Pivot | Disponible | Voir la pièce |
| 23 | 66110609A | Kit ressor | Disponible | Voir la pièce |
| 23 | 66110609A | Kit ressor | Disponible | Voir la pièce |
| 24 | 66110026R | Goujon | Disponible | Voir la pièce |
| 25 | 66071097R | Châssis | Nous contacter | Voir la pièce |
| 26 | 3916015R | Rondelle | Disponible | Voir la pièce |
| 27 | 66070850R | Enjoliveur | Disponible | Voir la pièce |
| 28 | 3047000R | Courroie | Disponible | Voir la pièce |
| 28 | 3047027R | Courroie | Disponible | Voir la pièce |
| 29 | 66071084R | Poulie | Disponible | Voir la pièce |
| 30 | 3801010R | Goupille | Disponible | Voir la pièce |
| 31 | 66070652R | Ressort | Disponible | Voir la pièce |
| 32 | 3064056R | Rondelle | Nous contacter | Voir la pièce |
| 33 | 3024012R | Bague seeger | Disponible | Voir la pièce |
| 34 | 3916008R | Rondelle | Non reliée | |
| 34 | 3916008R | Rondelle | Non reliée | |
| 34 | 3916008R | Rondelle | Non reliée | |
| 34 | 3916008R | Rondelle | Non reliée | |
| 35 | 66070229 | Tige | Disponible | Voir la pièce |
| 36 | 66070436R | Pignon droite | Disponible | Voir la pièce |
| 37 | 66070013C | Essieu posterieur | Disponible | Voir la pièce |
| 38 | 3806076R | Vis | Disponible | Voir la pièce |
| 39 | 66070755B | Transmission | Nous contacter | Voir la pièce |
| 40 | 011200035R | Vis | Non reliée | |
| 40 | 011200035R | Vis | Non reliée | |
| 41 | 66070018R | Levier | Nous contacter | Voir la pièce |
| 42 | 66070060R | Enjoliveur | Nous contacter | Voir la pièce |
| 43 | 66030044R | Entretoise | Non reliée | |
| 44 | 66070036R | Ressort | Non reliée | |
| 45 | 66071063R | Roue compl. | Nous contacter | Voir la pièce |
| 46 | 8202311R | Bague | Disponible | Voir la pièce |
| 47 | 66070886R | Enjoliveur | Disponible | Voir la pièce |
| 48 | 66060010R | Rouleau | Disponible | Voir la pièce |
| 49 | 66060316AR | Levier | Disponible | Voir la pièce |
| 50 | 3906150R | Vis | Disponible | Voir la pièce |
| 51 | 66060030R | Bague | Disponible | Voir la pièce |
| 52 | 66030276R | Câble de frein moteur | Disponible | Voir la pièce |
| 53 | 66060384R | Rondelle | Disponible | Voir la pièce |
| 54 | 66030036 | Moyeu compl. | Non reliée | |
| 55 | 66070440R | Lame mulching | Non reliée | |
| 57 | 66030039 | Plaque | Disponible | Voir la pièce |
| 58 | 3960031R | Vis | Disponible | Voir la pièce |
| 59 | 3801022R | Vis | Non reliée | |
| 60 | 66110781R | Support | Nous contacter | Voir la pièce |
| 61 | 3045035R | Arret | Disponible | Voir la pièce |
| 61 | 3045035R | Arret | Disponible | Voir la pièce |
| 62 | 3045034R | Arret | Non reliée | |
| 62 | 3045034R | Arret | Non reliée | |
| 63 | 66060164CR | Levier accelerateur | Non reliée | |
| 64 | 3906053 | Vis | Disponible | Voir la pièce |
| 65 | 66070228AR | Support | Disponible | Voir la pièce |
| 65 | 66070228AR | Support | Disponible | Voir la pièce |
| 65 | 66070228AR | Support | Disponible | Voir la pièce |
| 66 | 66070233A | Kit protection | Nous contacter | Voir la pièce |
| 67 | 66070977 | Kit etiquettes | Nous contacter | Voir la pièce |
| 68 | 3045034R | Arret | Non reliée | |
| 69 | 66071059R | Bouchon mulching | Disponible | Voir la pièce |
| 70 | 66070744 | Kit support | Disponible | Voir la pièce |
| 71 | 66070435R | Bague | Disponible | Voir la pièce |
| 71 | 66070435R | Bague | Disponible | Voir la pièce |
| 74 | 66070638R | Groupe sac | Non reliée | |
| 75 | 66070524R | Couvercle | Disponible | Voir la pièce |
| 76 | 66070466R | Fermeture | Disponible | Voir la pièce |
| 77 | 66072047R | Châssis | Disponible | Voir la pièce |
| 77 | 66072047R | Châssis | Disponible | Voir la pièce |
| 78 | 66070521R | Fermature | Disponible | Voir la pièce |
| 79 | 66070133R | Support | Disponible | Voir la pièce |
| 80 | 66070584R | Bac | Disponible | Voir la pièce |
| 81 | 66110796 | Kit etiquettes | Nous contacter | Voir la pièce |
| 82 | 66070942R | Protection | Disponible | Voir la pièce |
| 83 | 3960178R | Vis | Disponible | Voir la pièce |
| 84 | 3044055R | Interrupteur demarr. | Disponible | Voir la pièce |
| 85 | 66071046R | Clé de sécurité | Non reliée |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150393 | Vis | Disponible | Voir la pièce |
| 1 | L66150393 | Vis | Disponible | Voir la pièce |
| 1 | L66150393 | Vis | Disponible | Voir la pièce |
| 1 | L66150393 | Vis | Disponible | Voir la pièce |
| 2 | L66151522 | Couvercle | Disponible | Voir la pièce |
| 3 | L66151523 | Joint | Disponible | Voir la pièce |
| 4 | 3055123R | Bougie | Non reliée | |
| 5 | L66151524 | Carter moteur | Disponible | Voir la pièce |
| 6 | L66150409 | Bague d | Disponible | Voir la pièce |
| 7 | L66150464 | Vis | Disponible | Voir la pièce |
| 7 | L66150464 | Vis | Disponible | Voir la pièce |
| 7 | L66150464 | Vis | Disponible | Voir la pièce |
| 8 | L66151525 | Bouchon | Disponible | Voir la pièce |
| 9 | L66151570 | Kit joints | Disponible | Voir la pièce |
| 9 | L66151570 | Kit joints | Disponible | Voir la pièce |
| 9 | L66151570 | Kit joints | Disponible | Voir la pièce |
| 9 | L66151570 | Kit joints | Disponible | Voir la pièce |
| 10 | L66150410 | Soupape à lamelle | Disponible | Voir la pièce |
| 11 | L66151526 | Vis | Disponible | Voir la pièce |
| 12 | L66151527 | Goujon | Disponible | Voir la pièce |
| 13 | L66151528 | Goujon | Disponible | Voir la pièce |
| 13 | L66151528 | Goujon | Disponible | Voir la pièce |
| 15 | L66151975 | Frein | Disponible | Voir la pièce |
| 16 | L66151531 | Ressort | Disponible | Voir la pièce |
| 17 | L66151532 | Goujon | Nous contacter | Voir la pièce |
| 17 | L66151532 | Goujon | Nous contacter | Voir la pièce |
| 18 | L66150453 | Vis | Disponible | Voir la pièce |
| 19 | L66151533 | Kit bouchon huile | Disponible | Voir la pièce |
| 20 | L66151534 | Goujon | Disponible | Voir la pièce |
| 20 | L66151534 | Goujon | Disponible | Voir la pièce |
| 23 | L66150456 | Vis | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150817 | Boulon | Disponible | Voir la pièce |
| 1 | L66150817 | Boulon | Disponible | Voir la pièce |
| 1 | L66150817 | Boulon | Disponible | Voir la pièce |
| 1 | L66150817 | Boulon | Disponible | Voir la pièce |
| 1 | L66150817 | Boulon | Disponible | Voir la pièce |
| 1 | L66150817 | Boulon | Disponible | Voir la pièce |
| 1 | L66150817 | Boulon | Disponible | Voir la pièce |
| 1 | L66150817 | Boulon | Disponible | Voir la pièce |
| 1 | L66150817 | Boulon | Disponible | Voir la pièce |
| 2 | L66151537 | Couvercle subassment | Disponible | Voir la pièce |
| 3 | L66150462 | Joint d | Disponible | Voir la pièce |
| 4 | L66151538 | Arbre régulateur | Disponible | Voir la pièce |
| 5 | L66150035 | Rondelle | Disponible | Voir la pièce |
| 6 | L66150419 | Joint | Disponible | Voir la pièce |
| 7 | L66150353 | Goupille | Disponible | Voir la pièce |
| 8 | L66151539 | Pivot | Nous contacter | Voir la pièce |
| 8 | L66151539 | Pivot | Nous contacter | Voir la pièce |
| 9 | L66151540 | Regulateur | Disponible | Voir la pièce |
| 10 | L66150729 | Vis | Disponible | Voir la pièce |
| 11 | L66151570 | Kit joints | Disponible | Voir la pièce |
| 11 | L66151570 | Kit joints | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66151541 | Kit segments | Disponible | Voir la pièce |
| 2 | L66151571 | Piston complet | Disponible | Voir la pièce |
| 3 | L66150342 | Axe du piston | Disponible | Voir la pièce |
| 3 | L66150342 | Axe du piston | Disponible | Voir la pièce |
| 4 | L66150372 | Arrêt | Nous contacter | Voir la pièce |
| 4 | L66150372 | Arrêt | Nous contacter | Voir la pièce |
| 4 | L66150372 | Arrêt | Nous contacter | Voir la pièce |
| 4 | L66150372 | Arrêt | Nous contacter | Voir la pièce |
| 5 | L66151576 | Bielle | Disponible | Voir la pièce |
| 6 | L66151577 | Vilebrequin | Non reliée | |
| 7 | L66151544 | Guide | Disponible | Voir la pièce |
| 8 | L66152078 | Kit segments | Nous contacter | Voir la pièce |
| 9 | L66152080 | Piston complet | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66151545 | Balancier | Nous contacter | Voir la pièce |
| 1 | L66151545 | Balancier | Nous contacter | Voir la pièce |
| 2 | L66151546 | Bride | Disponible | Voir la pièce |
| 3 | L66150402 | Tige balancier | Disponible | Voir la pièce |
| 3 | L66150402 | Tige balancier | Disponible | Voir la pièce |
| 4 | L66151547 | Guide | Nous contacter | Voir la pièce |
| 4 | L66151547 | Guide | Nous contacter | Voir la pièce |
| 5 | L66151548 | Arbre à cames | Disponible | Voir la pièce |
| 6 | L66150398 | Guide ressort | Disponible | Voir la pièce |
| 6 | L66150398 | Guide ressort | Disponible | Voir la pièce |
| 7 | L66150522 | Ressort soupape | Disponible | Voir la pièce |
| 7 | L66150522 | Ressort soupape | Disponible | Voir la pièce |
| 8 | L66150367 | Bague | Disponible | Voir la pièce |
| 8 | L66150367 | Bague | Disponible | Voir la pièce |
| 9 | L66150400 | Soupape | Disponible | Voir la pièce |
| 10 | L66151572 | Kit soupape | Nous contacter | Voir la pièce |
| 10 | L66151572 | Kit soupape | Nous contacter | Voir la pièce |
| 10 | L66151572 | Kit soupape | Nous contacter | Voir la pièce |
| 10 | L66151572 | Kit soupape | Nous contacter | Voir la pièce |
| 10 | L66151572 | Kit soupape | Nous contacter | Voir la pièce |
| 10 | L66151572 | Kit soupape | Nous contacter | Voir la pièce |
| 10 | L66151572 | Kit soupape | Nous contacter | Voir la pièce |
| 10 | L66151572 | Kit soupape | Nous contacter | Voir la pièce |
| 10 | L66151572 | Kit soupape | Nous contacter | Voir la pièce |
| 10 | L66151572 | Kit soupape | Nous contacter | Voir la pièce |
| 10 | L66151572 | Kit soupape | Nous contacter | Voir la pièce |
| 10 | L66151572 | Kit soupape | Nous contacter | Voir la pièce |
| 10 | L66151572 | Kit soupape | Nous contacter | Voir la pièce |
| 10 | L66151572 | Kit soupape | Nous contacter | Voir la pièce |
| 10 | L66151572 | Kit soupape | Nous contacter | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66151551 | Bobine | Disponible | Voir la pièce |
| 2 | L66150817 | Boulon | Disponible | Voir la pièce |
| 3 | L66151969 | Volant | Disponible | Voir la pièce |
| 4 | L66150376 | Écrou | Disponible | Voir la pièce |
| 5 | L66151550 | Couvercle | Disponible | Voir la pièce |
| 6 | L66151968 | Couverture | Disponible | Voir la pièce |
| 7 | L66151976 | Écrou | Disponible | Voir la pièce |
| 7 | L66151976 | Écrou | Disponible | Voir la pièce |
| 8 | 3075228R | Capot | Disponible | Voir la pièce |
| 9 | L66151549 | Demarrage complet | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66151553 | Joint | Disponible | Voir la pièce |
| 2 | L66151981 | Bride thermique | Disponible | Voir la pièce |
| 3 | L66151570 | Kit joints | Disponible | Voir la pièce |
| 3 | L66151570 | Kit joints | Disponible | Voir la pièce |
| 3 | L66151570 | Kit joints | Disponible | Voir la pièce |
| 3 | L66151570 | Kit joints | Disponible | Voir la pièce |
| 4 | L66151578 | Carburateur | Disponible | Voir la pièce |
| 6 | L66150731 | Accul | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66151555 | Tuyau | Disponible | Voir la pièce |
| 2 | L66151556 | Support filtre | Disponible | Voir la pièce |
| 3 | L66150715 | Filtre à aire | Disponible | Voir la pièce |
| 4 | L66151557 | Couvercle filtre | Disponible | Voir la pièce |
| 5 | 004400959R | Ecrou | Disponible | Voir la pièce |
| 5 | 004400959R | Ecrou | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66151558 | Tige | Disponible | Voir la pièce |
| 2 | L66151559 | Levier accelerateur | Disponible | Voir la pièce |
| 3 | L66151560 | Levier de commande | Disponible | Voir la pièce |
| 4 | L66151579 | Ressort | Disponible | Voir la pièce |
| 5 | L66151580 | Levier complet | Nous contacter | Voir la pièce |
| 6 | L66150729 | Vis | Disponible | Voir la pièce |
| 7 | L66150440 | Clip | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66151563 | Joint | Disponible | Voir la pièce |
| 2 | L66151564A | Pot | Nous contacter | Voir la pièce |
| 3 | L66151565 | Couvercle | Nous contacter | Voir la pièce |
| 4 | L66150185 | Écrou | Disponible | Voir la pièce |
| 4 | L66150185 | Écrou | Disponible | Voir la pièce |
| 5 | L66151566 | Roue etoile de commande | Disponible | Voir la pièce |
| 6 | L66150729 | Vis | Disponible | Voir la pièce |
| 6 | L66150729 | Vis | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66151967 | Reservoir complet | Disponible | Voir la pièce |
| 2 | L66151568 | Bouchon | Disponible | Voir la pièce |
| 3 | L66150439 | Filtre | Disponible | Voir la pièce |
| 4 | L66150456 | Vis | Disponible | Voir la pièce |
| 4 | L66150456 | Vis | Disponible | Voir la pièce |
| 5 | L66151569 | Tuyau | Disponible | Voir la pièce |
| 6 | L66150435 | Clip | Disponible | Voir la pièce |
| 6 | L66150435 | Clip | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66151970 | Ens. moteur de demarreur | Disponible | Voir la pièce |
| 2 | L66151972 | Rele | Disponible | Voir la pièce |
| 3 | L66151973 | Etrier | Disponible | Voir la pièce |
| 3 | L66151973 | Etrier | Disponible | Voir la pièce |
| 4 | L66151974 | Support batterie | Disponible | Voir la pièce |
| 4 | L66151974 | Support batterie | Disponible | Voir la pièce |
| 5 | L66151971 | Câble starter | Disponible | Voir la pièce |
| 6 | 3075273AR | Charge batterie | Nous contacter | Voir la pièce |
| 7 | 3075272R | Batterie | Non reliée | |
| 8 | L66152070 | Câble starter | Nous contacter | Voir la pièce |
| 9 | L66152071 | Ens. moteur de demarreur | Disponible | Voir la pièce |
| 10 | 3075272AR | Batterie | Non reliée | |
| 11 | 3075273AR | Charge batterie | Nous contacter | Voir la pièce |
