Vue Éclatée S 5000 TK ALL ROAD ALUMINIUM (K655) EURO 5
Retrouvez les pièces détachées, références et repères disponibles pour S 5000 TK ALL ROAD ALUMINIUM (K655) EURO 5.

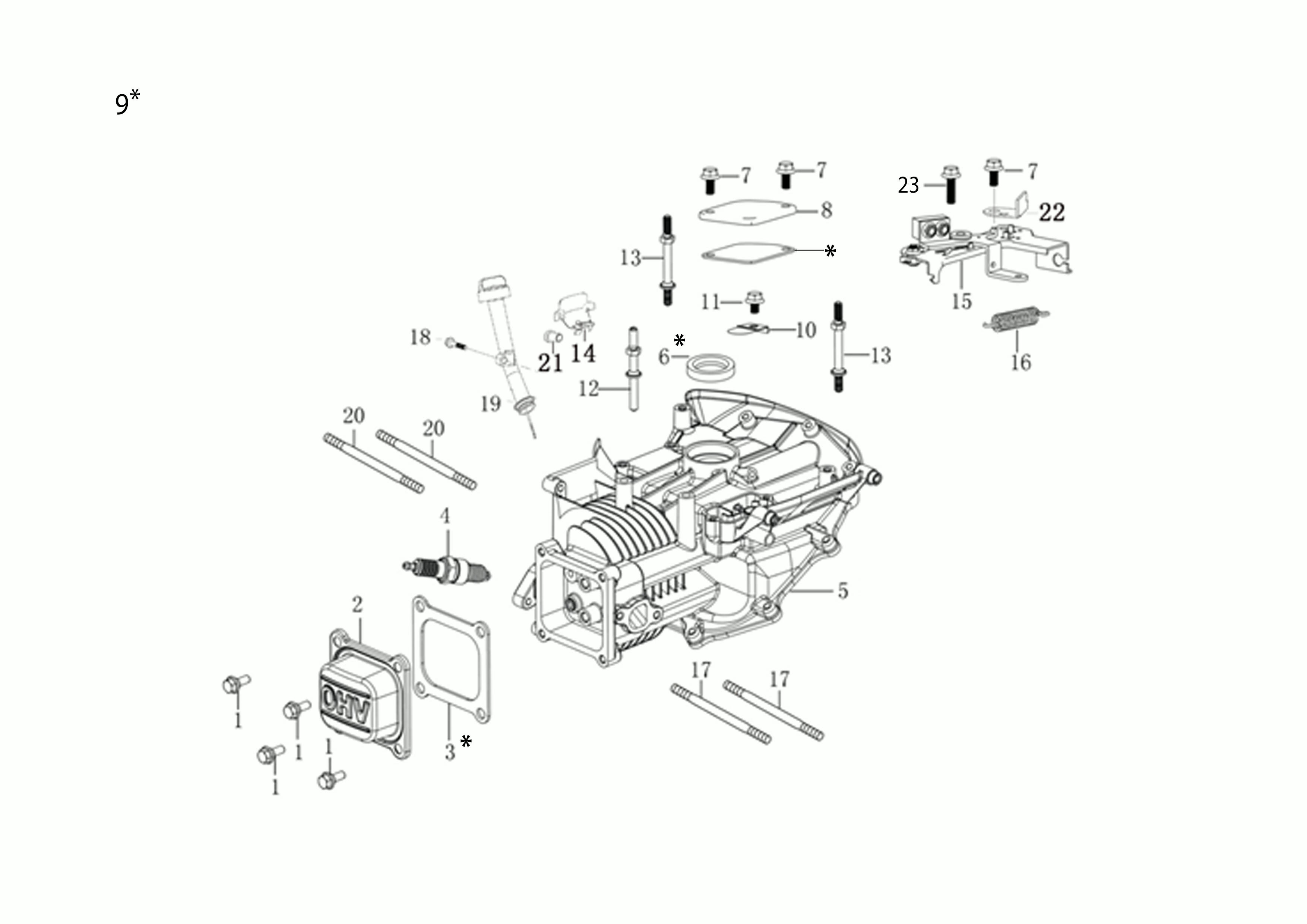

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150393 | Vis | Disponible | Voir la pièce |
| 1 | L66150393 | Vis | Disponible | Voir la pièce |
| 1 | L66150393 | Vis | Disponible | Voir la pièce |
| 1 | L66150393 | Vis | Disponible | Voir la pièce |
| 2 | L66151522 | Couvercle | Disponible | Voir la pièce |
| 3 | L66151523 | Joint | Disponible | Voir la pièce |
| 4 | 3055123R | Bougie | Non reliée | |
| 5 | L66151524 | Carter moteur | Disponible | Voir la pièce |
| 6 | L66150409 | Bague d | Disponible | Voir la pièce |
| 7 | L66150464 | Vis | Disponible | Voir la pièce |
| 7 | L66150464 | Vis | Disponible | Voir la pièce |
| 7 | L66150464 | Vis | Disponible | Voir la pièce |
| 8 | L66151525 | Bouchon | Disponible | Voir la pièce |
| 9 | L66151570 | Kit joints | Disponible | Voir la pièce |
| 9 | L66151570 | Kit joints | Disponible | Voir la pièce |
| 9 | L66151570 | Kit joints | Disponible | Voir la pièce |
| 9 | L66151570 | Kit joints | Disponible | Voir la pièce |
| 10 | L66150410 | Soupape à lamelle | Disponible | Voir la pièce |
| 11 | L66151526 | Vis | Disponible | Voir la pièce |
| 12 | L66151527 | Goujon | Disponible | Voir la pièce |
| 13 | L66151528 | Goujon | Disponible | Voir la pièce |
| 13 | L66151528 | Goujon | Disponible | Voir la pièce |
| 14 | L66151529 | Support | Nous contacter | Voir la pièce |
| 15 | L66151530 | Frein | Nous contacter | Voir la pièce |
| 16 | L66151531 | Ressort | Disponible | Voir la pièce |
| 17 | L66151532 | Goujon | Nous contacter | Voir la pièce |
| 17 | L66151532 | Goujon | Nous contacter | Voir la pièce |
| 18 | L66150453 | Vis | Disponible | Voir la pièce |
| 19 | L66151533 | Kit bouchon huile | Disponible | Voir la pièce |
| 20 | L66151534 | Goujon | Disponible | Voir la pièce |
| 20 | L66151534 | Goujon | Disponible | Voir la pièce |
| 21 | L66151535 | Bague | Disponible | Voir la pièce |
| 22 | L66151536 | Etrier | Disponible | Voir la pièce |
| 23 | L66150456 | Vis | Disponible | Voir la pièce |

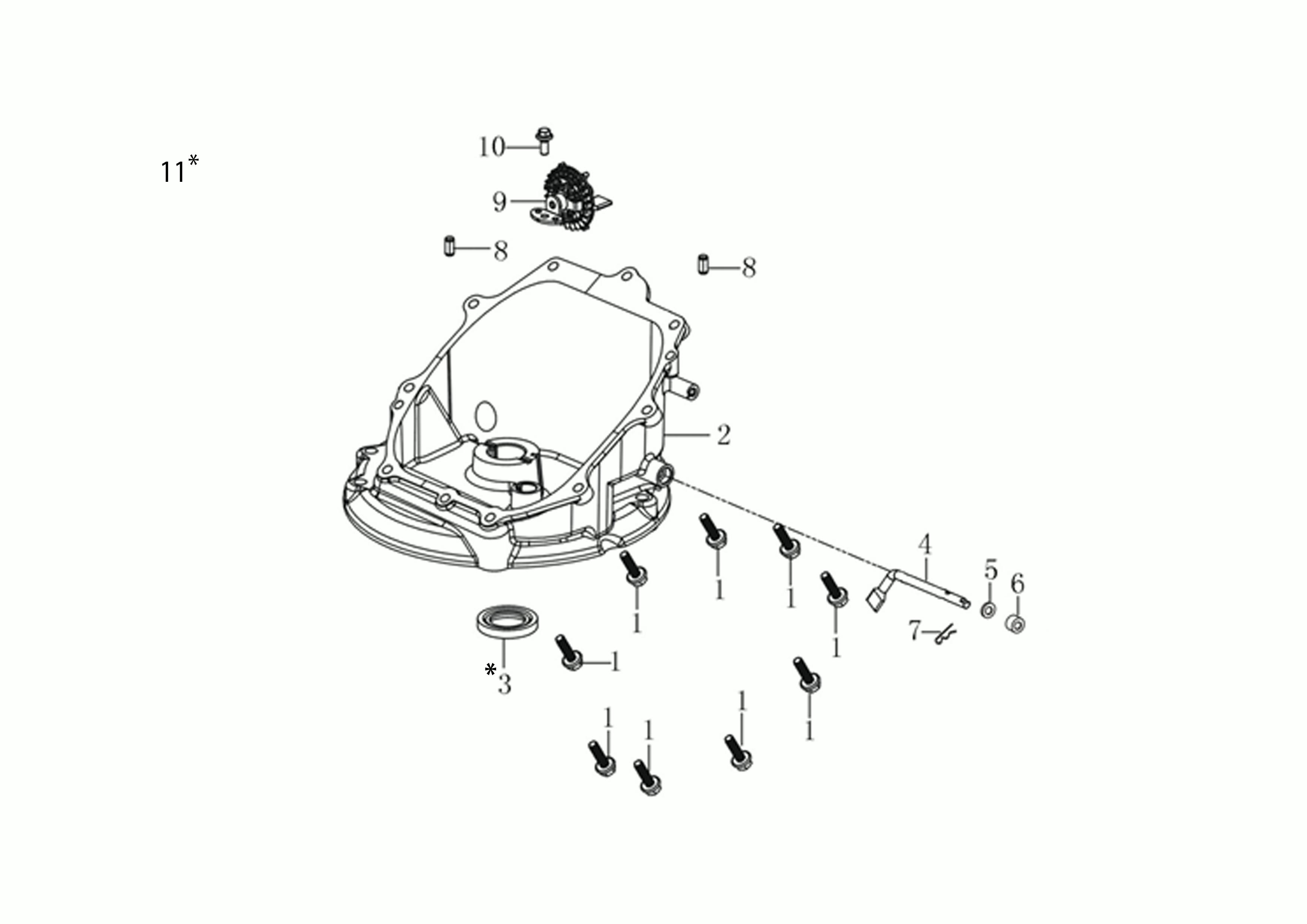

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150817 | Boulon | Disponible | Voir la pièce |
| 1 | L66150817 | Boulon | Disponible | Voir la pièce |
| 1 | L66150817 | Boulon | Disponible | Voir la pièce |
| 1 | L66150817 | Boulon | Disponible | Voir la pièce |
| 1 | L66150817 | Boulon | Disponible | Voir la pièce |
| 1 | L66150817 | Boulon | Disponible | Voir la pièce |
| 1 | L66150817 | Boulon | Disponible | Voir la pièce |
| 1 | L66150817 | Boulon | Disponible | Voir la pièce |
| 1 | L66150817 | Boulon | Disponible | Voir la pièce |
| 2 | L66151537 | Couvercle subassment | Disponible | Voir la pièce |
| 3 | L66150462 | Joint d | Disponible | Voir la pièce |
| 4 | L66151538 | Arbre régulateur | Disponible | Voir la pièce |
| 5 | L66150035 | Rondelle | Disponible | Voir la pièce |
| 6 | L66150419 | Joint | Disponible | Voir la pièce |
| 7 | L66150353 | Goupille | Disponible | Voir la pièce |
| 8 | L66151539 | Pivot | Nous contacter | Voir la pièce |
| 8 | L66151539 | Pivot | Nous contacter | Voir la pièce |
| 9 | L66151540 | Regulateur | Disponible | Voir la pièce |
| 10 | L66150729 | Vis | Disponible | Voir la pièce |
| 11 | L66151570 | Kit joints | Disponible | Voir la pièce |
| 11 | L66151570 | Kit joints | Disponible | Voir la pièce |

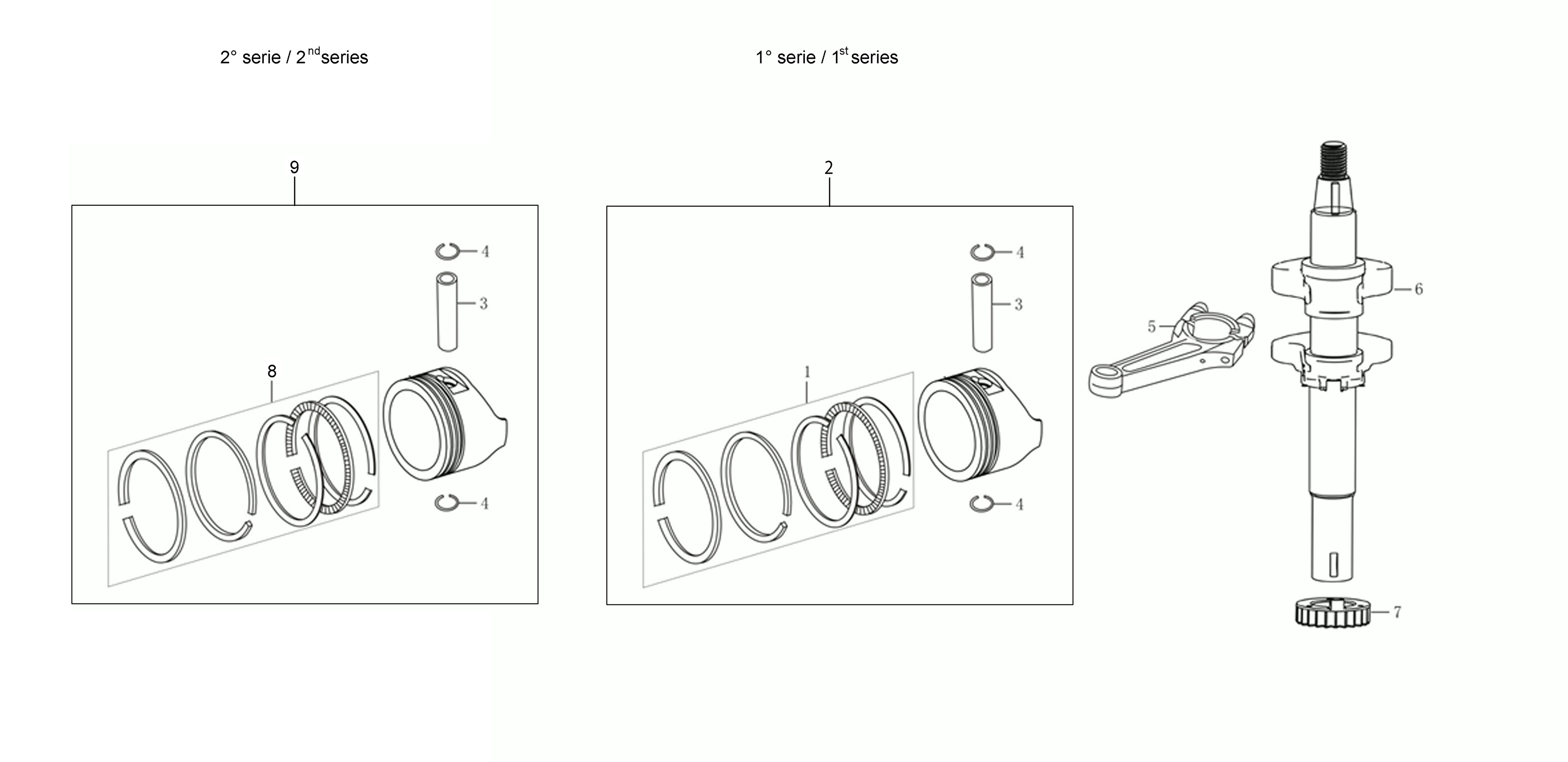

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66151541 | Kit segments | Disponible | Voir la pièce |
| 2 | L66151571 | Piston complet | Disponible | Voir la pièce |
| 3 | L66150342 | Axe du piston | Disponible | Voir la pièce |
| 3 | L66150342 | Axe du piston | Disponible | Voir la pièce |
| 4 | L66150372 | Arrêt | Nous contacter | Voir la pièce |
| 4 | L66150372 | Arrêt | Nous contacter | Voir la pièce |
| 4 | L66150372 | Arrêt | Nous contacter | Voir la pièce |
| 4 | L66150372 | Arrêt | Nous contacter | Voir la pièce |
| 5 | L66151576 | Bielle | Disponible | Voir la pièce |
| 6 | L66151577 | Vilebrequin | Non reliée | |
| 7 | L66151544 | Guide | Disponible | Voir la pièce |
| 8 | L66152078 | Kit segments | Nous contacter | Voir la pièce |
| 9 | L66152080 | Piston complet | Disponible | Voir la pièce |

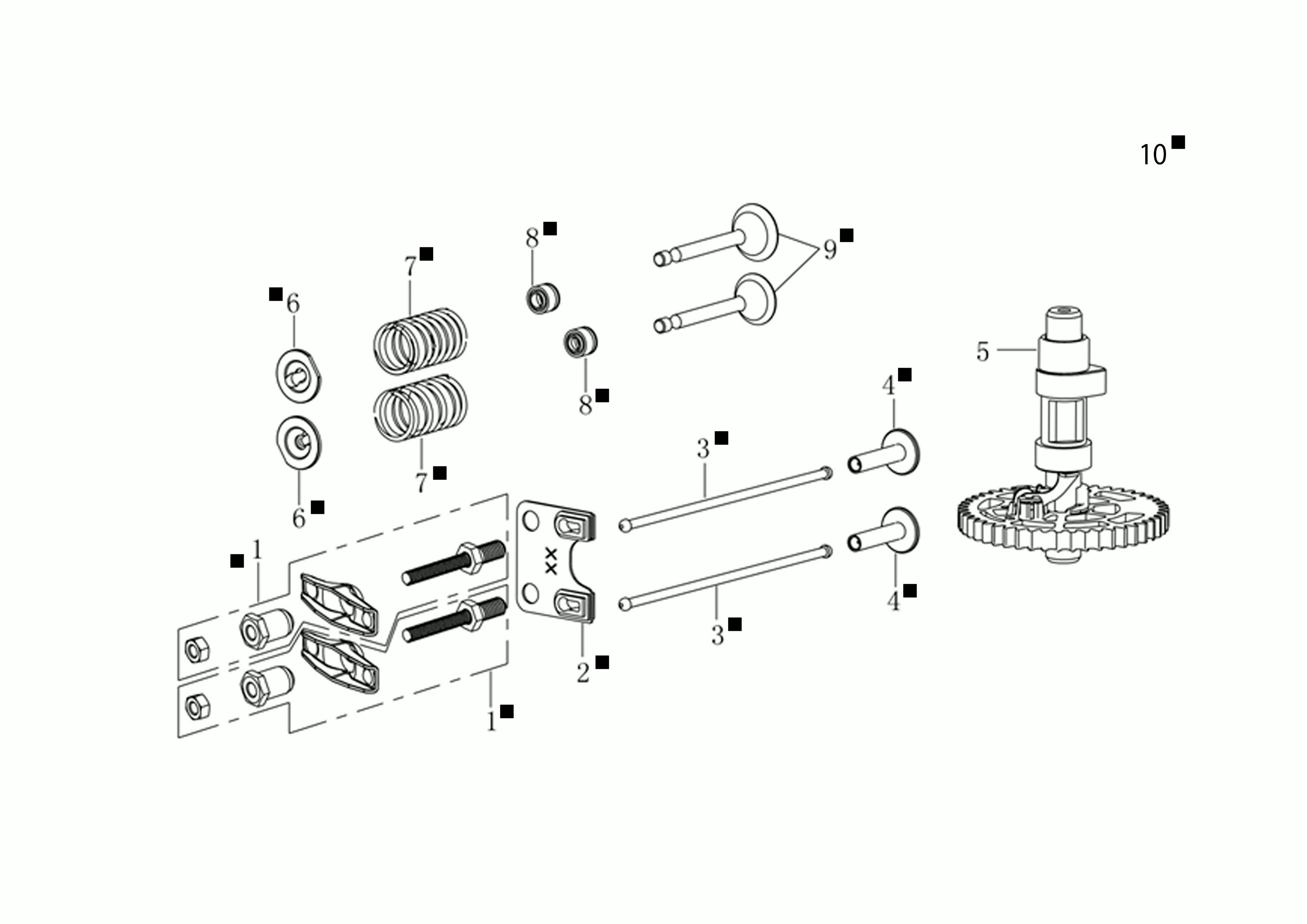

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66151545 | Balancier | Nous contacter | Voir la pièce |
| 1 | L66151545 | Balancier | Nous contacter | Voir la pièce |
| 2 | L66151546 | Bride | Disponible | Voir la pièce |
| 3 | L66150402 | Tige balancier | Disponible | Voir la pièce |
| 3 | L66150402 | Tige balancier | Disponible | Voir la pièce |
| 4 | L66151547 | Guide | Nous contacter | Voir la pièce |
| 4 | L66151547 | Guide | Nous contacter | Voir la pièce |
| 5 | L66151548 | Arbre à cames | Disponible | Voir la pièce |
| 6 | L66150398 | Guide ressort | Disponible | Voir la pièce |
| 6 | L66150398 | Guide ressort | Disponible | Voir la pièce |
| 7 | L66150522 | Ressort soupape | Disponible | Voir la pièce |
| 7 | L66150522 | Ressort soupape | Disponible | Voir la pièce |
| 8 | L66150367 | Bague | Disponible | Voir la pièce |
| 8 | L66150367 | Bague | Disponible | Voir la pièce |
| 9 | L66150400 | Soupape | Disponible | Voir la pièce |
| 10 | L66151572 | Kit soupape | Nous contacter | Voir la pièce |
| 10 | L66151572 | Kit soupape | Nous contacter | Voir la pièce |
| 10 | L66151572 | Kit soupape | Nous contacter | Voir la pièce |
| 10 | L66151572 | Kit soupape | Nous contacter | Voir la pièce |
| 10 | L66151572 | Kit soupape | Nous contacter | Voir la pièce |
| 10 | L66151572 | Kit soupape | Nous contacter | Voir la pièce |
| 10 | L66151572 | Kit soupape | Nous contacter | Voir la pièce |
| 10 | L66151572 | Kit soupape | Nous contacter | Voir la pièce |
| 10 | L66151572 | Kit soupape | Nous contacter | Voir la pièce |
| 10 | L66151572 | Kit soupape | Nous contacter | Voir la pièce |
| 10 | L66151572 | Kit soupape | Nous contacter | Voir la pièce |
| 10 | L66151572 | Kit soupape | Nous contacter | Voir la pièce |
| 10 | L66151572 | Kit soupape | Nous contacter | Voir la pièce |
| 10 | L66151572 | Kit soupape | Nous contacter | Voir la pièce |
| 10 | L66151572 | Kit soupape | Nous contacter | Voir la pièce |

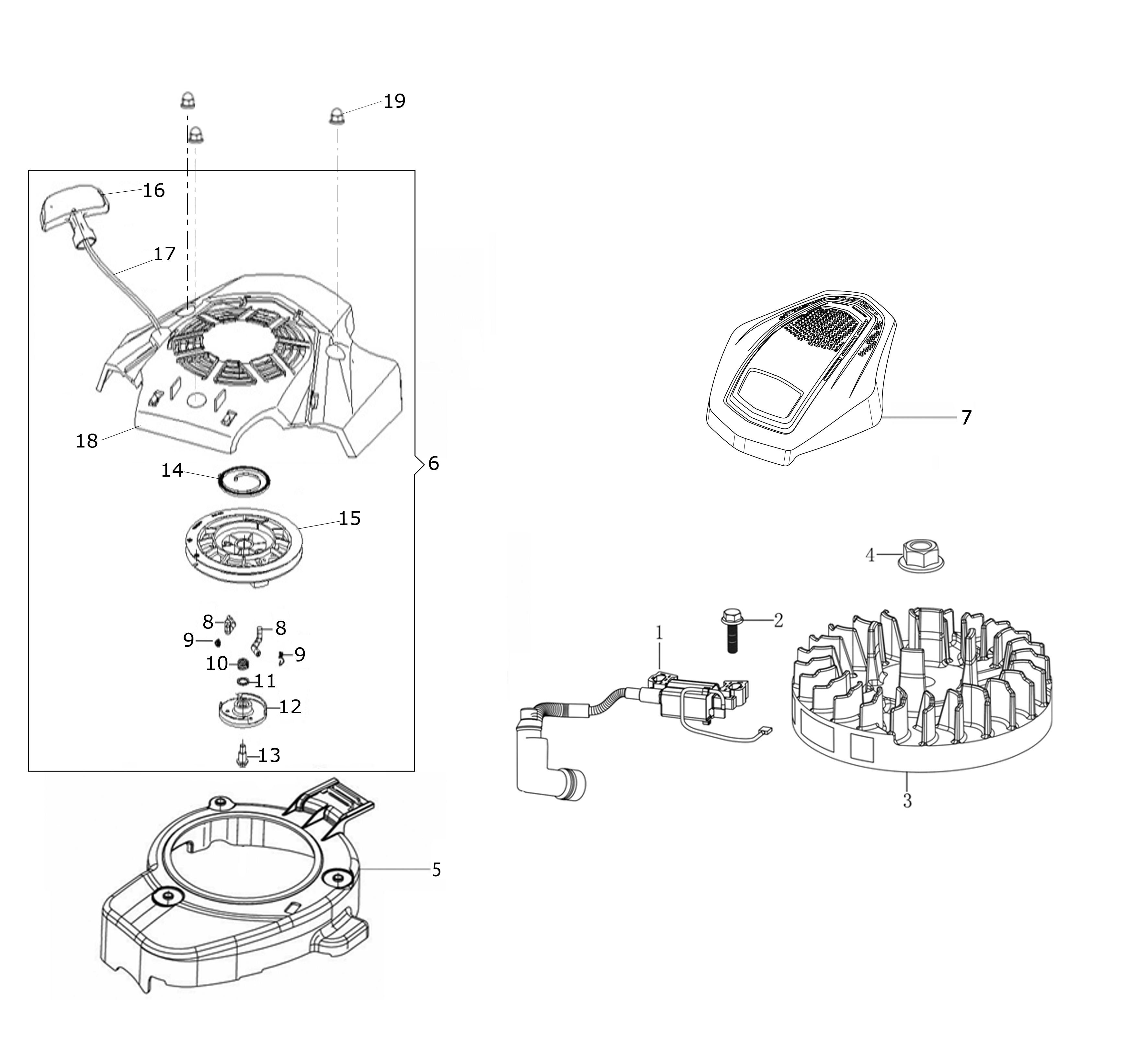

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66151551 | Bobine | Disponible | Voir la pièce |
| 2 | L66150817 | Boulon | Disponible | Voir la pièce |
| 3 | L66151552 | Volant | Disponible | Voir la pièce |
| 4 | L66150376 | Écrou | Disponible | Voir la pièce |
| 5 | L66151550 | Couvercle | Disponible | Voir la pièce |
| 6 | L66151549 | Demarrage complet | Disponible | Voir la pièce |
| 7 | 3075228R | Capot | Disponible | Voir la pièce |
| 8 | L66150263 | Cliquet | Disponible | Voir la pièce |
| 8 | L66150263 | Cliquet | Disponible | Voir la pièce |
| 9 | L66150264 | Ressort | Disponible | Voir la pièce |
| 9 | L66150264 | Ressort | Disponible | Voir la pièce |
| 10 | L66150262 | Ressort | Disponible | Voir la pièce |
| 11 | L66150261 | Rondelle | Disponible | Voir la pièce |
| 12 | L66152076 | Guide | Disponible | Voir la pièce |
| 13 | L66152077 | Vis | Nous contacter | Voir la pièce |
| 14 | L66150266 | Ressort de démarrage | Non reliée | |
| 15 | L66152075 | Poulie | Disponible | Voir la pièce |
| 16 | L66150270 | Poignée de démarrage | Disponible | Voir la pièce |
| 17 | L66150269 | Corde de démarrage | Disponible | Voir la pièce |
| 18 | L66151968 | Couverture | Disponible | Voir la pièce |
| 19 | L66151976 | Écrou | Disponible | Voir la pièce |

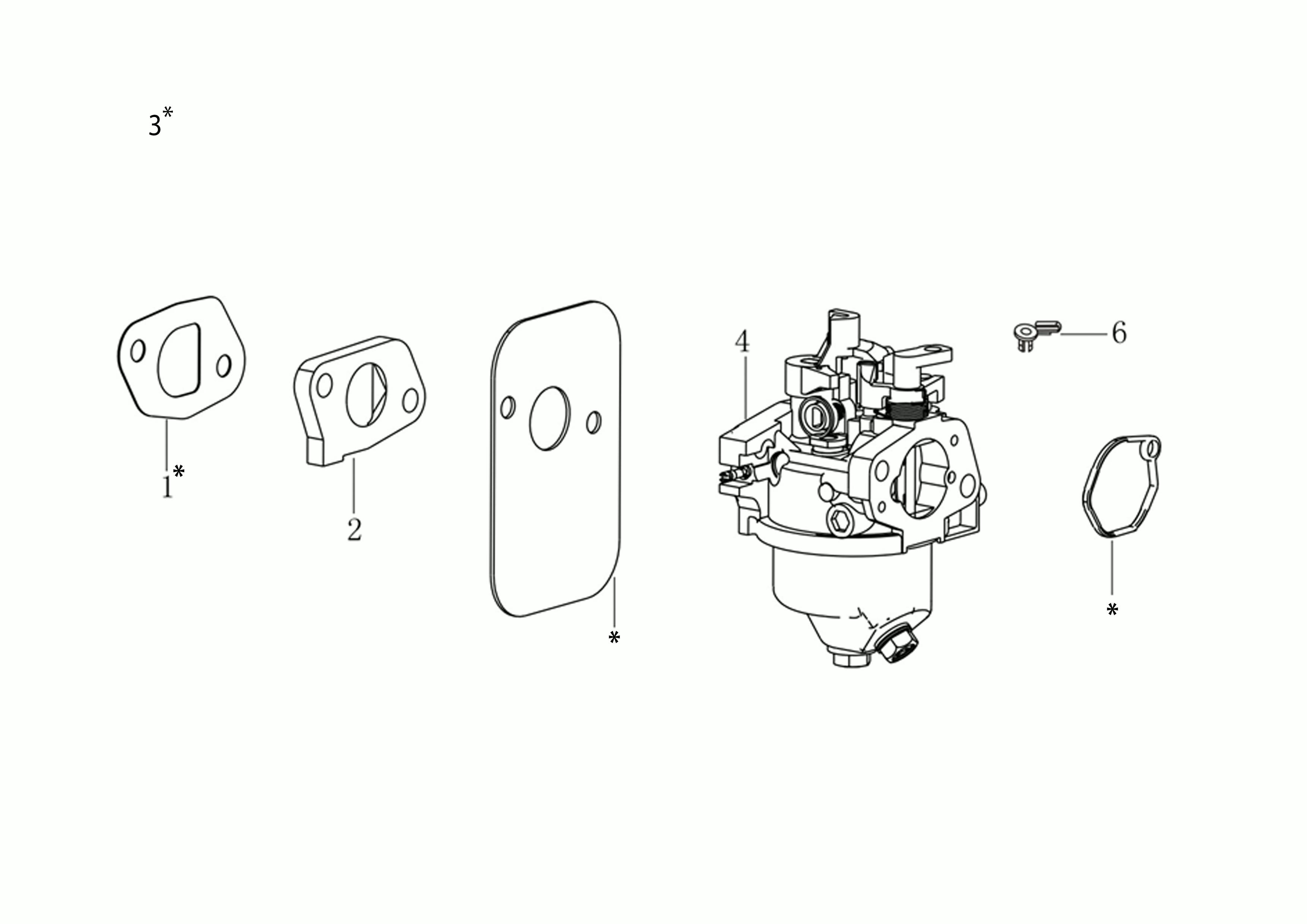

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66151553 | Joint | Disponible | Voir la pièce |
| 2 | L66151981 | Bride thermique | Disponible | Voir la pièce |
| 3 | L66151570 | Kit joints | Disponible | Voir la pièce |
| 3 | L66151570 | Kit joints | Disponible | Voir la pièce |
| 3 | L66151570 | Kit joints | Disponible | Voir la pièce |
| 3 | L66151570 | Kit joints | Disponible | Voir la pièce |
| 4 | L66151578 | Carburateur | Disponible | Voir la pièce |
| 6 | L66150731 | Accul | Disponible | Voir la pièce |

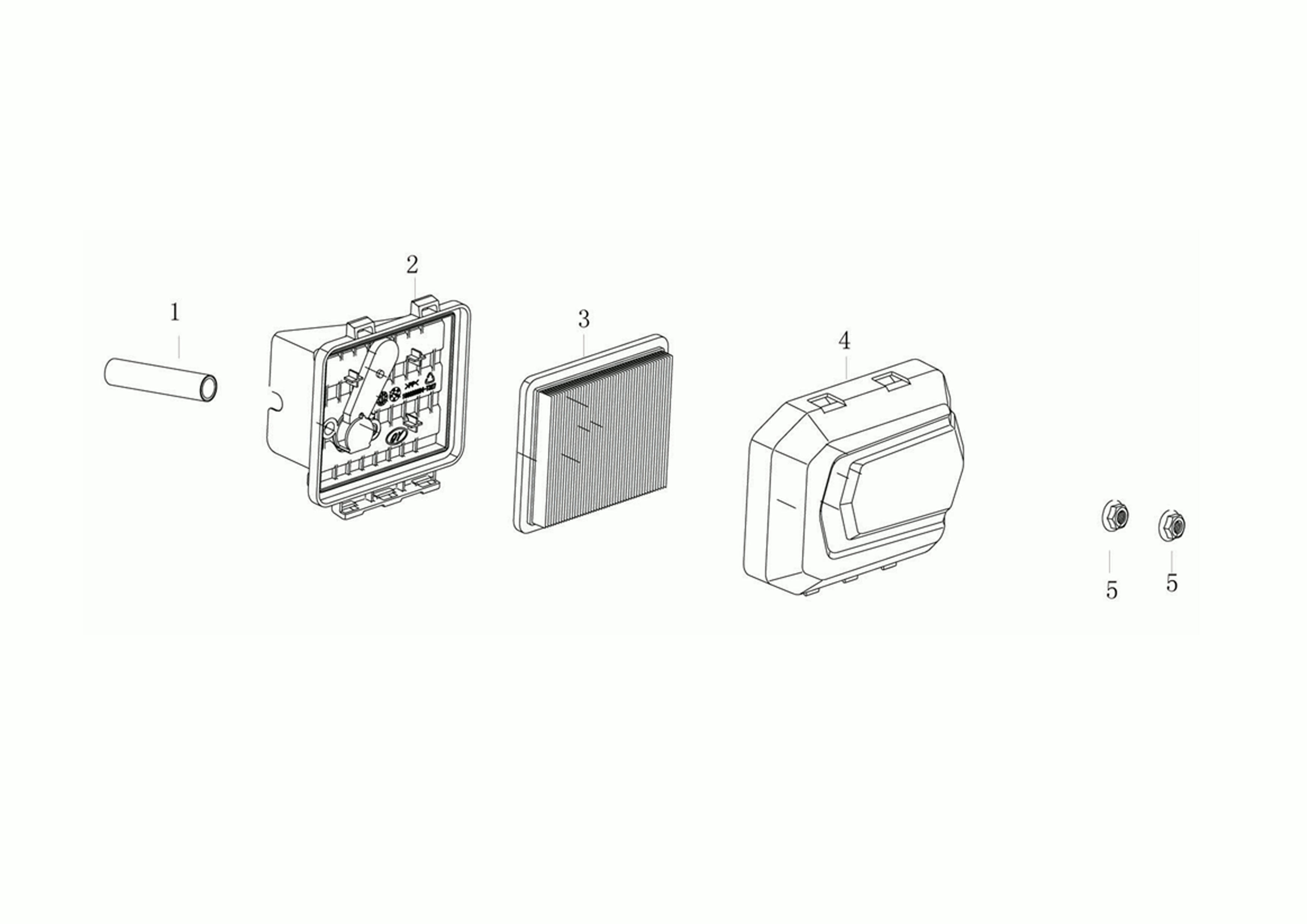

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66151555 | Tuyau | Disponible | Voir la pièce |
| 2 | L66151556 | Support filtre | Disponible | Voir la pièce |
| 3 | L66150715 | Filtre à aire | Disponible | Voir la pièce |
| 4 | L66151557 | Couvercle filtre | Disponible | Voir la pièce |
| 5 | 004400959R | Ecrou | Disponible | Voir la pièce |
| 5 | 004400959R | Ecrou | Disponible | Voir la pièce |

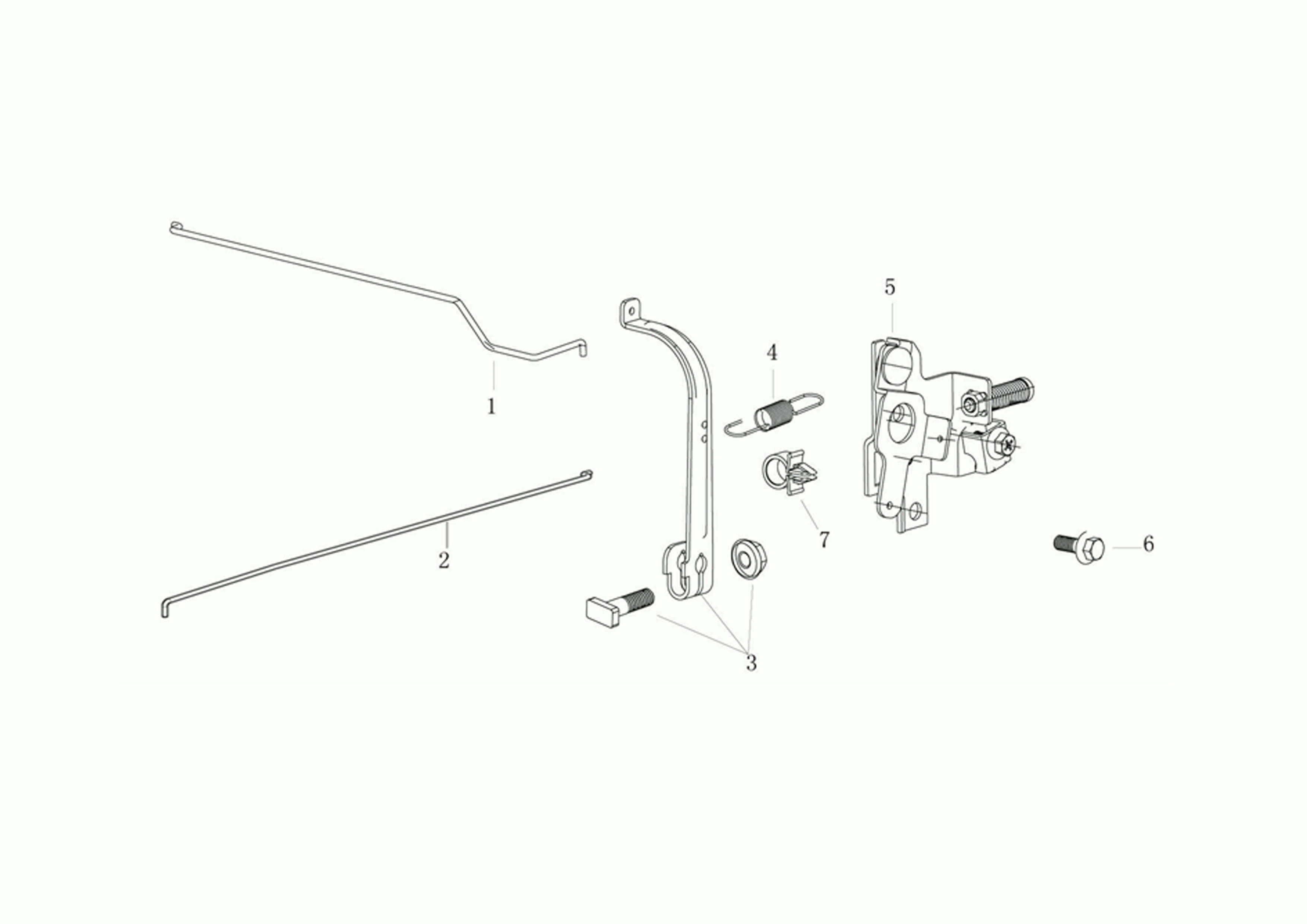

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66151558 | Tige | Disponible | Voir la pièce |
| 2 | L66151559 | Levier accelerateur | Disponible | Voir la pièce |
| 3 | L66151560 | Levier de commande | Disponible | Voir la pièce |
| 4 | L66151579 | Ressort | Disponible | Voir la pièce |
| 5 | L66151580 | Levier complet | Nous contacter | Voir la pièce |
| 6 | L66150729 | Vis | Disponible | Voir la pièce |
| 7 | L66150440 | Clip | Disponible | Voir la pièce |

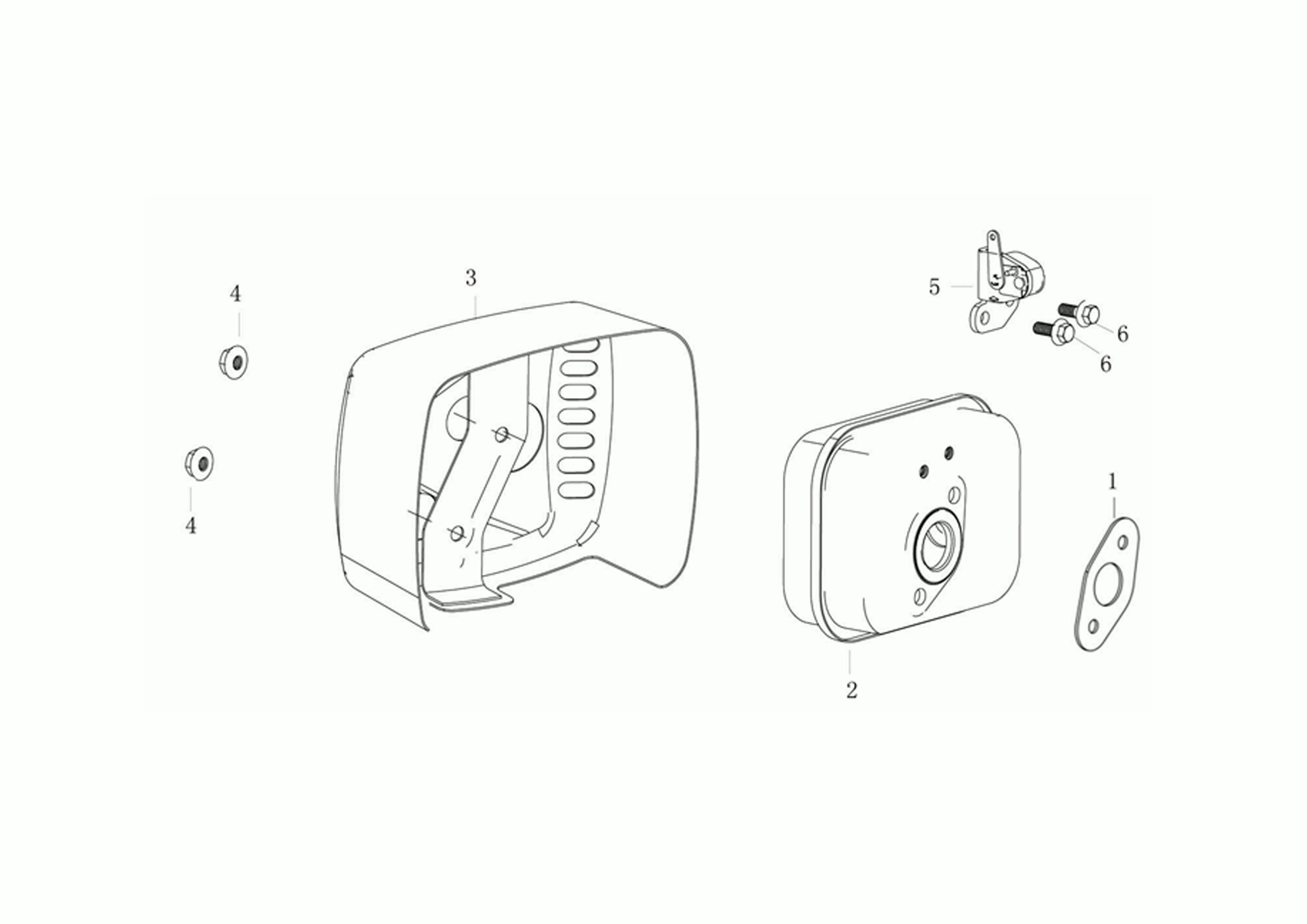

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66151563 | Joint | Disponible | Voir la pièce |
| 2 | L66151564A | Pot | Nous contacter | Voir la pièce |
| 3 | L66151565 | Couvercle | Nous contacter | Voir la pièce |
| 4 | L66150185 | Écrou | Disponible | Voir la pièce |
| 4 | L66150185 | Écrou | Disponible | Voir la pièce |
| 5 | L66151566 | Roue etoile de commande | Disponible | Voir la pièce |
| 6 | L66150729 | Vis | Disponible | Voir la pièce |
| 6 | L66150729 | Vis | Disponible | Voir la pièce |

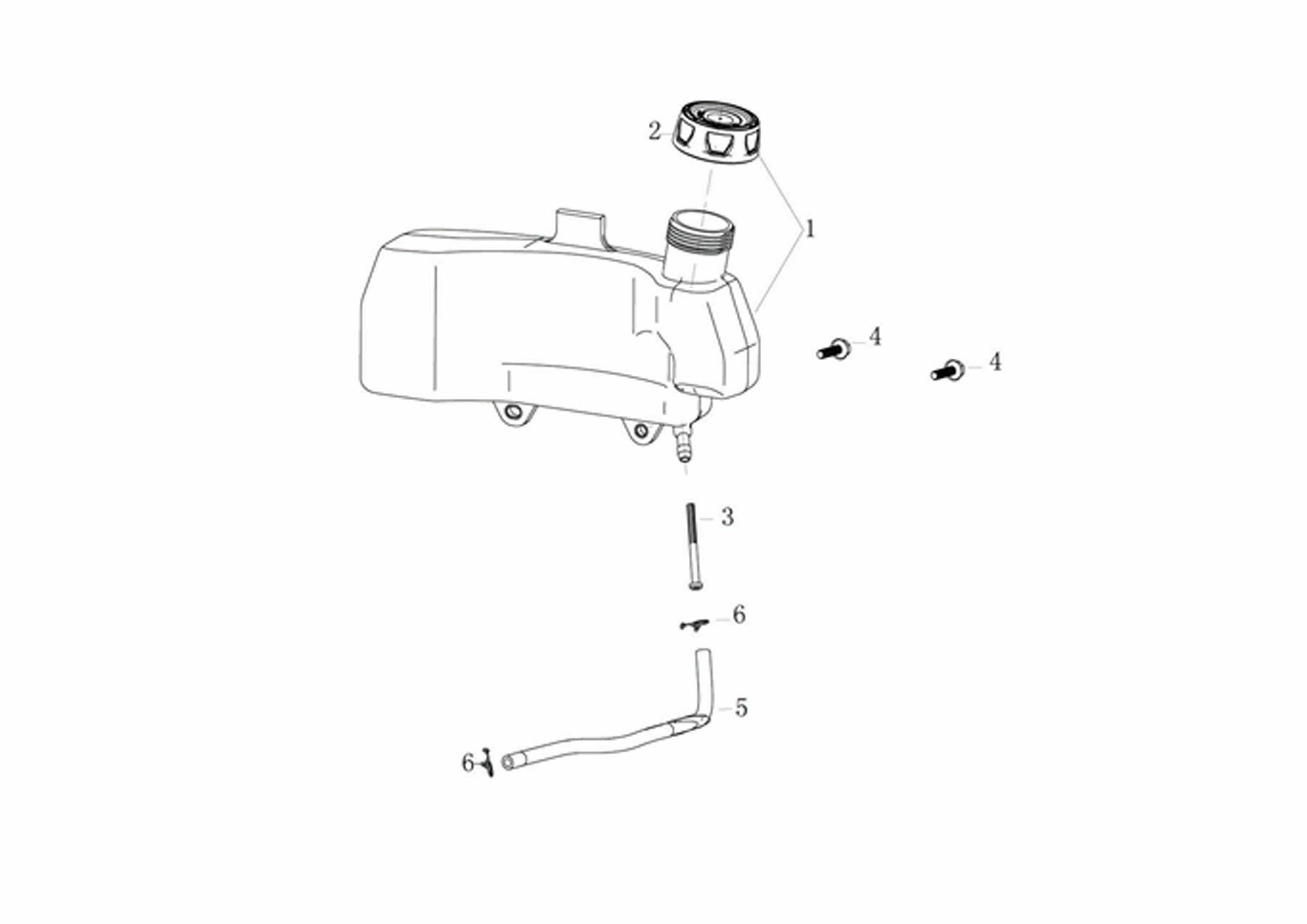

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66151567 | Reservoir complet | Disponible | Voir la pièce |
| 2 | L66151568 | Bouchon | Disponible | Voir la pièce |
| 3 | L66150439 | Filtre | Disponible | Voir la pièce |
| 4 | L66150456 | Vis | Disponible | Voir la pièce |
| 4 | L66150456 | Vis | Disponible | Voir la pièce |
| 5 | L66151569 | Tuyau | Disponible | Voir la pièce |
| 6 | L66150435 | Clip | Disponible | Voir la pièce |
| 6 | L66150435 | Clip | Disponible | Voir la pièce |

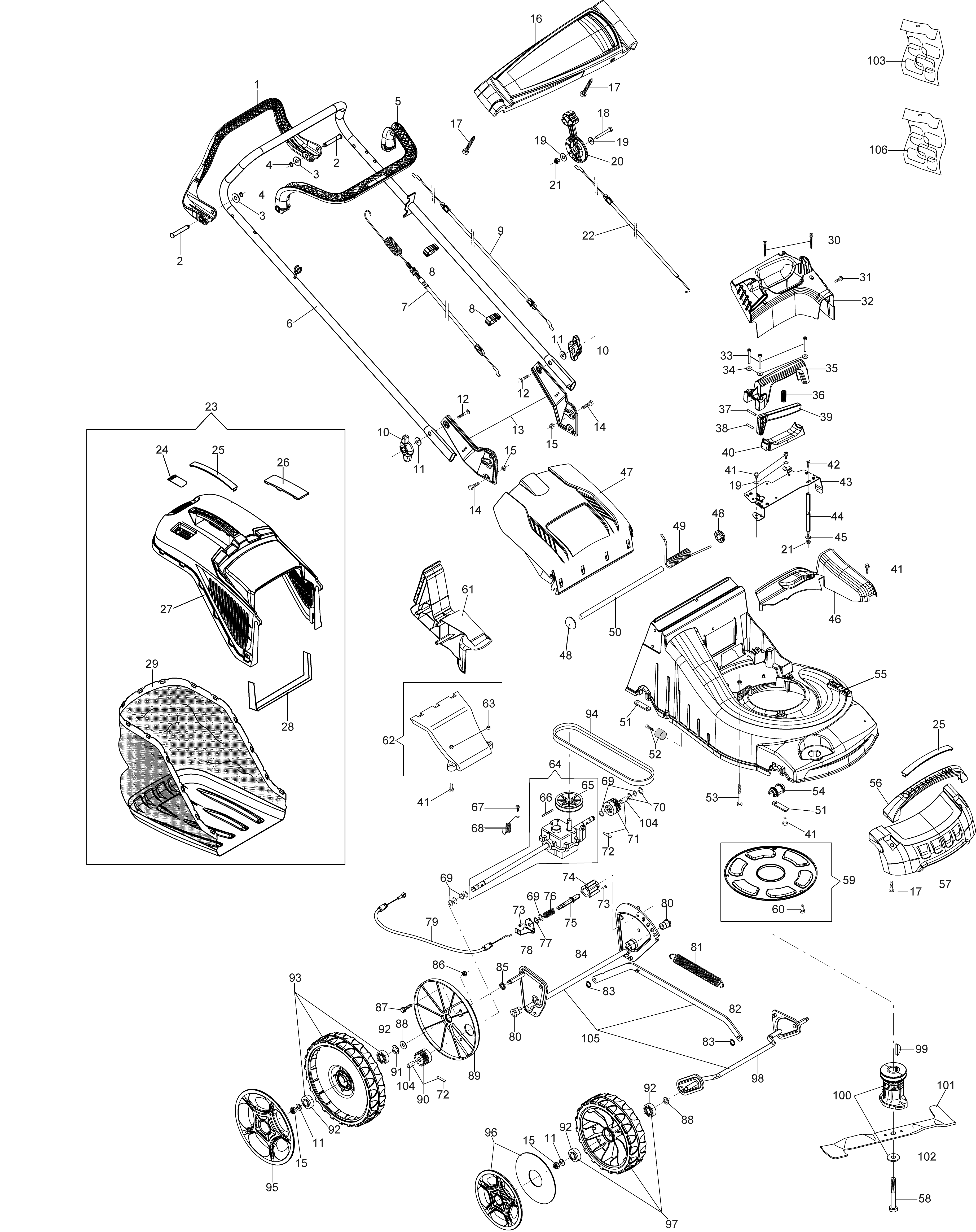

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 66060398DR | Levier traction | Nous contacter | Voir la pièce |
| 2 | 66060381BR | Pivot | Disponible | Voir la pièce |
| 2 | 66060381BR | Pivot | Disponible | Voir la pièce |
| 3 | 3064056R | Rondelle | Nous contacter | Voir la pièce |
| 3 | 3064056R | Rondelle | Nous contacter | Voir la pièce |
| 4 | 3024006R | Bague seeger | Disponible | Voir la pièce |
| 4 | 3024006R | Bague seeger | Disponible | Voir la pièce |
| 5 | 66060316AR | Levier | Disponible | Voir la pièce |
| 6 | 66060502R | Guidon | Disponible | Voir la pièce |
| 7 | 66060508R | Câble traction | Disponible | Voir la pièce |
| 8 | 66060231R | Bande | Disponible | Voir la pièce |
| 8 | 66060231R | Bande | Disponible | Voir la pièce |
| 9 | 66060506R | Câble de frein moteur | Non reliée | |
| 10 | 66060621R | Pommeau | Disponible | Voir la pièce |
| 10 | 66060621R | Pommeau | Disponible | Voir la pièce |
| 11 | 3916008R | Rondelle | Non reliée | |
| 11 | 3916008R | Rondelle | Non reliée | |
| 11 | 3916008R | Rondelle | Non reliée | |
| 11 | 3916008R | Rondelle | Non reliée | |
| 12 | 3910015R | Vis | Non reliée | |
| 12 | 3910015R | Vis | Non reliée | |
| 13 | 66060394 | Jeu de support | Nous contacter | Voir la pièce |
| 14 | 3933034AR | Vis | Nous contacter | Voir la pièce |
| 14 | 3933034AR | Vis | Nous contacter | Voir la pièce |
| 15 | 3914010R | Ecrou | Disponible | Voir la pièce |
| 15 | 3914010R | Ecrou | Disponible | Voir la pièce |
| 15 | 3914010R | Ecrou | Disponible | Voir la pièce |
| 15 | 3914010R | Ecrou | Disponible | Voir la pièce |
| 16 | 66070135R | Tableau de bord | Non reliée | |
| 17 | 3960072R | Vis | Disponible | Voir la pièce |
| 17 | 3960072R | Vis | Disponible | Voir la pièce |
| 17 | 3960072R | Vis | Disponible | Voir la pièce |
| 18 | 3910019R | Vis | Non reliée | |
| 19 | 3918009R | Rondelle | Disponible | Voir la pièce |
| 19 | 3918009R | Rondelle | Disponible | Voir la pièce |
| 19 | 3918009R | Rondelle | Disponible | Voir la pièce |
| 20 | 66070341AR | Levier accélérateur | Disponible | Voir la pièce |
| 21 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 21 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 22 | 66070171R | Câble accélérateur | Disponible | Voir la pièce |
| 23 | 66060529A | Groupe sac | Non reliée | |
| 24 | 66070521R | Fermature | Disponible | Voir la pièce |
| 25 | 66070524R | Couvercle | Disponible | Voir la pièce |
| 25 | 66070524R | Couvercle | Disponible | Voir la pièce |
| 26 | 66070466R | Fermeture | Disponible | Voir la pièce |
| 27 | 66062112R | Châssis | Disponible | Voir la pièce |
| 28 | 66060256R | Support | Disponible | Voir la pièce |
| 29 | 66060486R | Bac | Disponible | Voir la pièce |
| 30 | 3979018R | Vis | Disponible | Voir la pièce |
| 31 | 3960178R | Vis | Disponible | Voir la pièce |
| 32 | 66090177R | Couverture | Nous contacter | Voir la pièce |
| 33 | 3933063R | Vis | Disponible | Voir la pièce |
| 34 | 3918005R | Rondelle | Disponible | Voir la pièce |
| 35 | 66070533R | Poignee | Disponible | Voir la pièce |
| 36 | 66070550R | Ressort | Disponible | Voir la pièce |
| 37 | 3022035R | Goupille | Nous contacter | Voir la pièce |
| 38 | 3022033R | Goupille | Disponible | Voir la pièce |
| 39 | 66070534R | Levier | Disponible | Voir la pièce |
| 40 | 66070539R | Fermeture | Disponible | Voir la pièce |
| 41 | 3960031R | Vis | Disponible | Voir la pièce |
| 41 | 3960031R | Vis | Disponible | Voir la pièce |
| 41 | 3960031R | Vis | Disponible | Voir la pièce |
| 41 | 3960031R | Vis | Disponible | Voir la pièce |
| 42 | 301000042R | Vis | Disponible | Voir la pièce |
| 43 | 66060467R | Support | Nous contacter | Voir la pièce |
| 44 | 66090166R | Pivot | Nous contacter | Voir la pièce |
| 45 | 3916006R | Rondelle | Disponible | Voir la pièce |
| 46 | 66090170R | Couverture | Nous contacter | Voir la pièce |
| 47 | 66060485R | Fermeture | Nous contacter | Voir la pièce |
| 48 | 3045027R | Arret | Disponible | Voir la pièce |
| 48 | 3045027R | Arret | Disponible | Voir la pièce |
| 49 | 66060060 | Ressort | Disponible | Voir la pièce |
| 50 | 66060055 | Goujon | Nous contacter | Voir la pièce |
| 51 | 66060008AR | Plaquette | Disponible | Voir la pièce |
| 51 | 66060008AR | Plaquette | Disponible | Voir la pièce |
| 52 | 66090155A | Amortisseur | Disponible | Voir la pièce |
| 53 | 3806077 | Vis | Disponible | Voir la pièce |
| 54 | 66060007R | Bague | Disponible | Voir la pièce |
| 55 | 66090164R | Châssis | Nous contacter | Voir la pièce |
| 56 | 66060471R | Poignee | Disponible | Voir la pièce |
| 57 | 66060466R | Protection | Nous contacter | Voir la pièce |
| 58 | 3906162R | Vis | Non reliée | |
| 59 | 66090148A | Protection | Disponible | Voir la pièce |
| 60 | 3960135R | Vis | Disponible | Voir la pièce |
| 61 | 66060372R | Bouchon mulching | Disponible | Voir la pièce |
| 62 | 66062096 | Couvercle | Disponible | Voir la pièce |
| 63 | 66060110R | Entretoise | Disponible | Voir la pièce |
| 64 | 66060360DR | Transmission | Non reliée | |
| 65 | 66060419R | Poulie | Disponible | Voir la pièce |
| 66 | 3022020R | Goupille | Disponible | Voir la pièce |
| 67 | 3960087AR | Vis | Disponible | Voir la pièce |
| 68 | 66060286R | Ressort | Non reliée | |
| 69 | 3064004AR | Rondelle | Disponible | Voir la pièce |
| 69 | 3064004AR | Rondelle | Disponible | Voir la pièce |
| 69 | 3064004AR | Rondelle | Disponible | Voir la pièce |
| 70 | 3024012R | Bague seeger | Disponible | Voir la pièce |
| 71 | 66060538R | Pignon droite | Disponible | Voir la pièce |
| 72 | 66060536R | Rouleau | Disponible | Voir la pièce |
| 72 | 66060536R | Rouleau | Disponible | Voir la pièce |
| 73 | 3960064AR | Vis | Disponible | Voir la pièce |
| 73 | 3960064AR | Vis | Disponible | Voir la pièce |
| 74 | 66060442R | Bague | Nous contacter | Voir la pièce |
| 75 | 66060443R | Pivot | Nous contacter | Voir la pièce |
| 76 | 66060444R | Ressort | Disponible | Voir la pièce |
| 77 | 3049016R | Bague or | Disponible | Voir la pièce |
| 78 | 66060445R | Bride | Nous contacter | Voir la pièce |
| 79 | 66060441R | Fil | Disponible | Voir la pièce |
| 80 | 66060030R | Bague | Disponible | Voir la pièce |
| 80 | 66060030R | Bague | Disponible | Voir la pièce |
| 81 | 66060505R | Ressort | Disponible | Voir la pièce |
| 82 | 66090188R | Tige | Disponible | Voir la pièce |
| 83 | 3033129R | Arret | Disponible | Voir la pièce |
| 83 | 3033129R | Arret | Disponible | Voir la pièce |
| 84 | 66060547R | Essieu postérieur | Nous contacter | Voir la pièce |
| 85 | 8202311R | Bague | Disponible | Voir la pièce |
| 86 | 3914012R | Ecrou | Disponible | Voir la pièce |
| 87 | 3933034AR | Vis | Nous contacter | Voir la pièce |
| 88 | 3027001R | Rondelle | Disponible | Voir la pièce |
| 88 | 3027001R | Rondelle | Disponible | Voir la pièce |
| 89 | 66070756 | Enjoliveur | Disponible | Voir la pièce |
| 90 | 66060537R | Pignon gauche | Disponible | Voir la pièce |
| 91 | 3064039R | Rondelle | Nous contacter | Voir la pièce |
| 92 | 3035023R | Roulement | Non reliée | |
| 92 | 3035023R | Roulement | Non reliée | |
| 92 | 3035023R | Roulement | Non reliée | |
| 92 | 3035023R | Roulement | Non reliée | |
| 93 | 66071056R | Roue compl. | Disponible | Voir la pièce |
| 94 | 3047018R | Courroie | Non reliée | |
| 95 | 66070953R | Enjoliveur | Disponible | Voir la pièce |
| 96 | 66070886R | Enjoliveur | Disponible | Voir la pièce |
| 97 | 66070722R | Kit roue | Disponible | Voir la pièce |
| 98 | 66060548R | Essieu antérieur | Disponible | Voir la pièce |
| 99 | 8202126R | Clavette | Disponible | Voir la pièce |
| 100 | 66060131 | Moyeu ø22,2mm | Non reliée | |
| 101 | 66090157R | Lame | Non reliée | |
| 102 | 66060384R | Rondelle | Disponible | Voir la pièce |
| 103 | 66060675 | Kit étiquettes | Nous contacter | Voir la pièce |
| 104 | 66060415R | Bague | Disponible | Voir la pièce |
| 104 | 66060415R | Bague | Disponible | Voir la pièce |
| 105 | 66090189R | Kit axe | Disponible | Voir la pièce |
| 106 | 66110796 | Kit etiquettes | Nous contacter | Voir la pièce |
