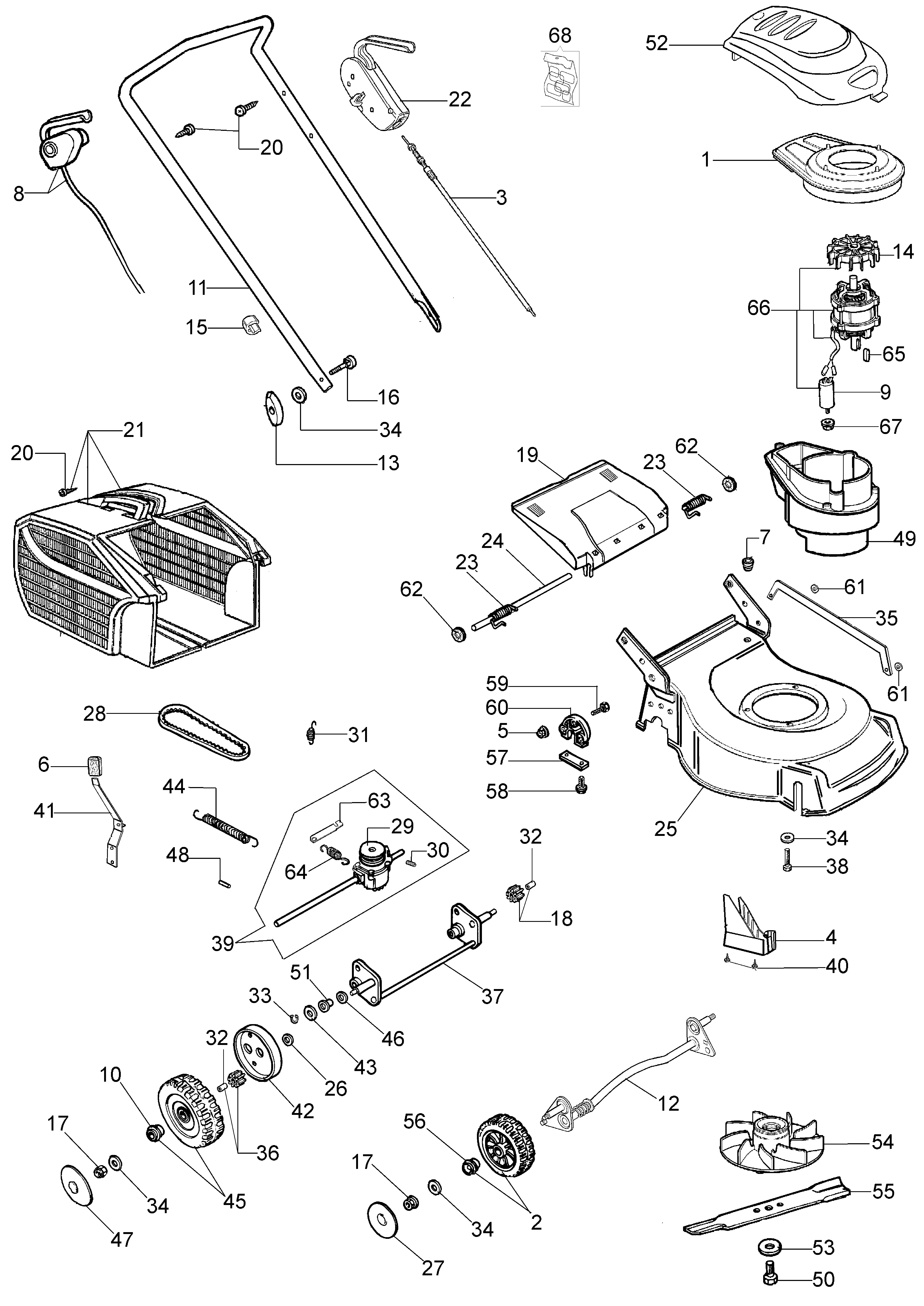

Vue Éclatée S 500 TE
Retrouvez les pièces détachées, références et repères disponibles pour S 500 TE.
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 66130039 | Protection | Disponible | Voir la pièce |
| 2 | 66070364A | Kit roue | Nous contacter | Voir la pièce |
| 3 | 66130024BR | Fil traction | Nous contacter | Voir la pièce |
| 4 | 66110845 | Protection | Disponible | Voir la pièce |
| 5 | 3914003R | Ecrou | Disponible | Voir la pièce |
| 6 | 66070021R | Poignée | Nous contacter | Voir la pièce |
| 7 | 66030038R | Passe-cable | Non reliée | |
| 8 | 66130040R | Interrupteur | Disponible | Voir la pièce |
| 9 | 66120051R | Condensateur | Disponible | Voir la pièce |
| 10 | 66030081R | Roulement | Non reliée | |
| 10 | 66030081R | Roulement | Non reliée | |
| 10 | 66030081R | Roulement | Non reliée | |
| 10 | 66030081R | Roulement | Non reliée | |
| 11 | 66130023 | Guidon | Disponible | Voir la pièce |
| 12 | 66070748 | Kit essieu | Disponible | Voir la pièce |
| 13 | 4119013AR | Poignée de serrage | Non reliée | |
| 14 | 66120022R | Ventilateur | Disponible | Voir la pièce |
| 15 | 66060231R | Bande | Disponible | Voir la pièce |
| 16 | 3910015R | Vis | Non reliée | |
| 17 | 3914012R | Ecrou | Disponible | Voir la pièce |
| 17 | 3914012R | Ecrou | Disponible | Voir la pièce |
| 18 | 66070437R | Pignon gauche | Disponible | Voir la pièce |
| 19 | 66110014R | Fermature | Non reliée | |
| 20 | 3960013R | Vis | Non reliée | |
| 20 | 3960013R | Vis | Non reliée | |
| 21 | 66112001R | Groupe sac | Disponible | Voir la pièce |
| 22 | 66132014 | Levier complet | Disponible | Voir la pièce |
| 23 | 66110610 | Kit ressort | Disponible | Voir la pièce |
| 23 | 66110610 | Kit ressort | Disponible | Voir la pièce |
| 24 | 66110026R | Goujon | Disponible | Voir la pièce |
| 25 | 66110133AR | Châssis | Nous contacter | Voir la pièce |
| 26 | 3916012R | Rondelle | Disponible | Voir la pièce |
| 27 | 66110343R | Enjoliveur | Disponible | Voir la pièce |
| 28 | 66030037R | Courroie | Non reliée | |
| 29 | 66071084R | Poulie | Disponible | Voir la pièce |
| 30 | 3801010R | Goupille | Disponible | Voir la pièce |
| 31 | 66070035CR | Ressort | Nous contacter | Voir la pièce |
| 32 | 66070435R | Bague | Disponible | Voir la pièce |
| 32 | 66070435R | Bague | Disponible | Voir la pièce |
| 33 | 3024012R | Bague seeger | Disponible | Voir la pièce |
| 34 | 3916008R | Rondelle | Non reliée | |
| 34 | 3916008R | Rondelle | Non reliée | |
| 34 | 3916008R | Rondelle | Non reliée | |
| 34 | 3916008R | Rondelle | Non reliée | |
| 35 | 66110012 | Tige | Disponible | Voir la pièce |
| 36 | 66070436R | Pignon droite | Disponible | Voir la pièce |
| 37 | 66070013C | Essieu posterieur | Disponible | Voir la pièce |
| 38 | 3806076R | Vis | Disponible | Voir la pièce |
| 39 | 66070017ER | Transmission | Nous contacter | Voir la pièce |
| 40 | 011200035R | Vis | Non reliée | |
| 41 | 66070018R | Levier | Nous contacter | Voir la pièce |
| 42 | 66070060R | Enjoliveur | Nous contacter | Voir la pièce |
| 43 | 66030044R | Entretoise | Non reliée | |
| 44 | 66070036R | Ressort | Non reliée | |
| 45 | 66070362 | Kit roue | Non reliée | |
| 46 | 8202311R | Bague | Disponible | Voir la pièce |
| 47 | 66070298R | Enjoliveur | Disponible | Voir la pièce |
| 48 | 66060010R | Rouleau | Disponible | Voir la pièce |
| 49 | 66130017 | Support moteur | Disponible | Voir la pièce |
| 50 | 66020010BR | Vis | Non reliée | |
| 51 | 66060030R | Bague | Disponible | Voir la pièce |
| 52 | 66120011 | Protection | Disponible | Voir la pièce |
| 53 | 66060384R | Rondelle | Disponible | Voir la pièce |
| 54 | 66130015AR | Ventilateur | Disponible | Voir la pièce |
| 55 | 66130045R | Lame | Disponible | Voir la pièce |
| 56 | 66072044A | Kit etiquettes | Disponible | Voir la pièce |
| 57 | 66030039 | Plaque | Disponible | Voir la pièce |
| 58 | 3960031R | Vis | Disponible | Voir la pièce |
| 59 | 3801022R | Vis | Non reliée | |
| 60 | 66110781R | Support | Nous contacter | Voir la pièce |
| 61 | 3045035R | Arret | Disponible | Voir la pièce |
| 61 | 3045035R | Arret | Disponible | Voir la pièce |
| 62 | 3045034R | Arret | Non reliée | |
| 62 | 3045034R | Arret | Non reliée | |
| 63 | 66070100 | Levier | Disponible | Voir la pièce |
| 64 | 66070980R | Ressort | Non reliée | |
| 65 | 66020024R | Clavette | Disponible | Voir la pièce |
| 66 | 66130025R | Moteur | Disponible | Voir la pièce |
| 67 | 3914010R | Ecrou | Disponible | Voir la pièce |
| 68 | 66070744 | Kit support | Disponible | Voir la pièce |

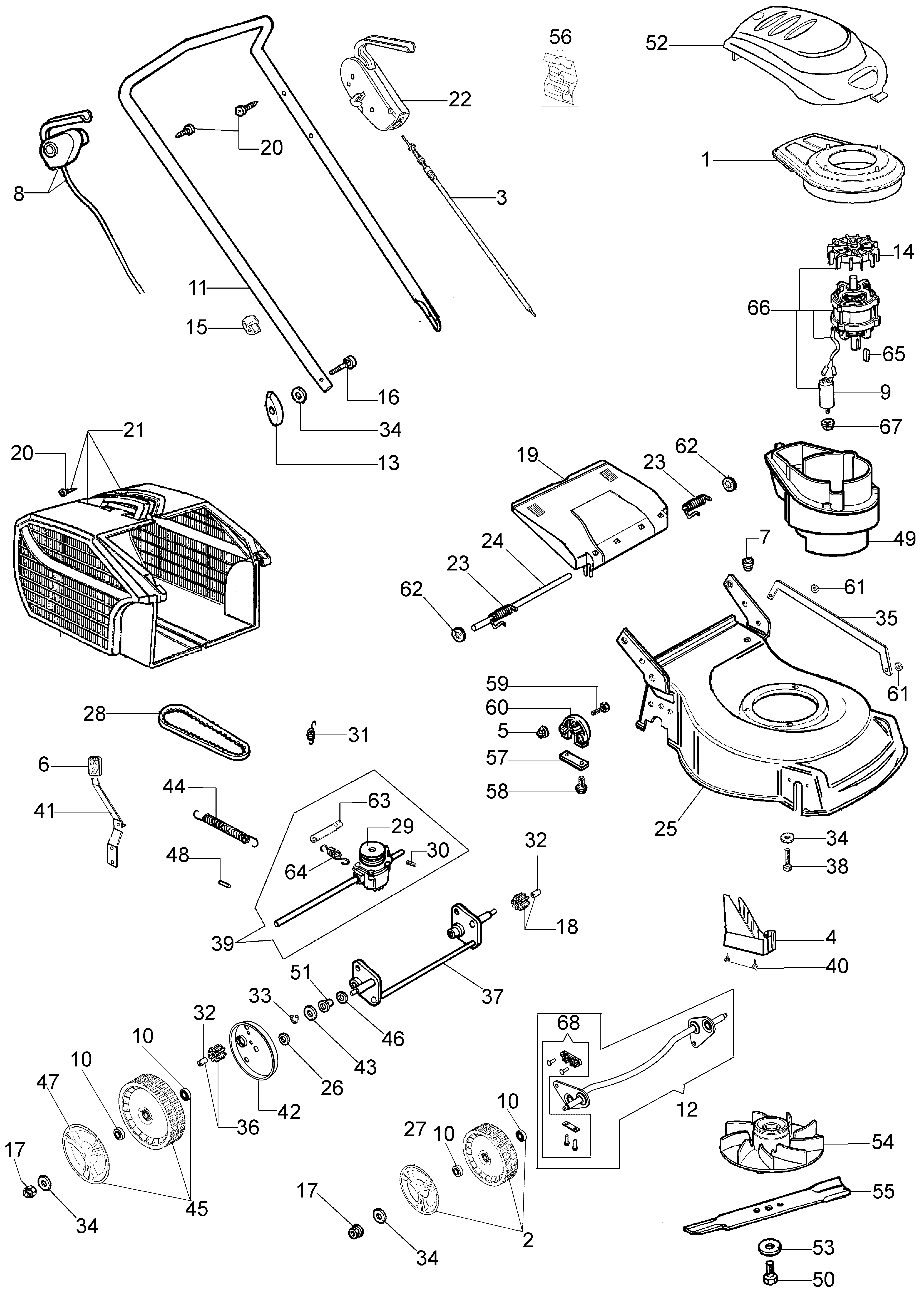

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 66130039 | Protection | Disponible | Voir la pièce |
| 2 | 66110281 | Kit roue | Disponible | Voir la pièce |
| 3 | 66130024BR | Fil traction | Nous contacter | Voir la pièce |
| 4 | 66110013R | Protection | Disponible | Voir la pièce |
| 5 | 3914003R | Ecrou | Disponible | Voir la pièce |
| 6 | 66070021R | Poignée | Nous contacter | Voir la pièce |
| 7 | 66030038R | Passe-cable | Non reliée | |
| 8 | 66130040R | Interrupteur | Disponible | Voir la pièce |
| 9 | 66120051R | Condensateur | Disponible | Voir la pièce |
| 10 | 66030081R | Roulement | Non reliée | |
| 11 | 66130023 | Guidon | Disponible | Voir la pièce |
| 12 | 66070748 | Kit essieu | Disponible | Voir la pièce |
| 13 | 4119013AR | Poignée de serrage | Non reliée | |
| 14 | 66120022R | Ventilateur | Disponible | Voir la pièce |
| 15 | 66060231R | Bande | Disponible | Voir la pièce |
| 16 | 3910015R | Vis | Non reliée | |
| 17 | 3914012R | Ecrou | Disponible | Voir la pièce |
| 17 | 3914012R | Ecrou | Disponible | Voir la pièce |
| 18 | 66070437R | Pignon gauche | Disponible | Voir la pièce |
| 19 | 66110014R | Fermature | Non reliée | |
| 20 | 3960013R | Vis | Non reliée | |
| 20 | 3960013R | Vis | Non reliée | |
| 21 | 66112001R | Groupe sac | Disponible | Voir la pièce |
| 22 | 66132014 | Levier complet | Disponible | Voir la pièce |
| 23 | 66110610 | Kit ressort | Disponible | Voir la pièce |
| 23 | 66110610 | Kit ressort | Disponible | Voir la pièce |
| 24 | 66110026R | Goujon | Disponible | Voir la pièce |
| 25 | 66110133AR | Châssis | Nous contacter | Voir la pièce |
| 26 | 3916012R | Rondelle | Disponible | Voir la pièce |
| 27 | 66110278R | Enjoliveur | Nous contacter | Voir la pièce |
| 28 | 66030037R | Courroie | Non reliée | |
| 29 | 66071084R | Poulie | Disponible | Voir la pièce |
| 30 | 3801010R | Goupille | Disponible | Voir la pièce |
| 31 | 66070035CR | Ressort | Nous contacter | Voir la pièce |
| 32 | 66070435R | Bague | Disponible | Voir la pièce |
| 32 | 66070435R | Bague | Disponible | Voir la pièce |
| 33 | 3024012R | Bague seeger | Disponible | Voir la pièce |
| 34 | 3916008R | Rondelle | Non reliée | |
| 34 | 3916008R | Rondelle | Non reliée | |
| 34 | 3916008R | Rondelle | Non reliée | |
| 34 | 3916008R | Rondelle | Non reliée | |
| 35 | 66110012 | Tige | Disponible | Voir la pièce |
| 36 | 66070436R | Pignon droite | Disponible | Voir la pièce |
| 37 | 66070013C | Essieu posterieur | Disponible | Voir la pièce |
| 38 | 3806076R | Vis | Disponible | Voir la pièce |
| 39 | 66070017ER | Transmission | Nous contacter | Voir la pièce |
| 40 | 011200035R | Vis | Non reliée | |
| 41 | 66070018R | Levier | Nous contacter | Voir la pièce |
| 42 | 66070060R | Enjoliveur | Nous contacter | Voir la pièce |
| 43 | 66030044R | Entretoise | Non reliée | |
| 44 | 66070036R | Ressort | Non reliée | |
| 45 | 66062097 | Kit roue | Non reliée | |
| 46 | 8202311R | Bague | Disponible | Voir la pièce |
| 47 | 66030145R | Enjoliveur | Disponible | Voir la pièce |
| 48 | 66060010R | Rouleau | Disponible | Voir la pièce |
| 49 | 66130017 | Support moteur | Disponible | Voir la pièce |
| 50 | 66020010BR | Vis | Non reliée | |
| 51 | 66060030R | Bague | Disponible | Voir la pièce |
| 52 | 66120011 | Protection | Disponible | Voir la pièce |
| 53 | 66060384R | Rondelle | Disponible | Voir la pièce |
| 54 | 66130015AR | Ventilateur | Disponible | Voir la pièce |
| 55 | 66130045R | Lame | Disponible | Voir la pièce |
| 56 | 66030081R | Roulement | Non reliée | |
| 57 | 66030039 | Plaque | Disponible | Voir la pièce |
| 58 | 3960031R | Vis | Disponible | Voir la pièce |
| 59 | 3801022R | Vis | Non reliée | |
| 60 | 66110781R | Support | Nous contacter | Voir la pièce |
| 61 | 3045035R | Arret | Disponible | Voir la pièce |
| 61 | 3045035R | Arret | Disponible | Voir la pièce |
| 62 | 3045034R | Arret | Non reliée | |
| 62 | 3045034R | Arret | Non reliée | |
| 63 | 66070100 | Levier | Disponible | Voir la pièce |
| 64 | 66070980R | Ressort | Non reliée | |
| 65 | 66020024R | Clavette | Disponible | Voir la pièce |
| 66 | 66130025R | Moteur | Disponible | Voir la pièce |
| 67 | 3914010R | Ecrou | Disponible | Voir la pièce |
| 68 | 66072044A | Kit etiquettes | Disponible | Voir la pièce |
