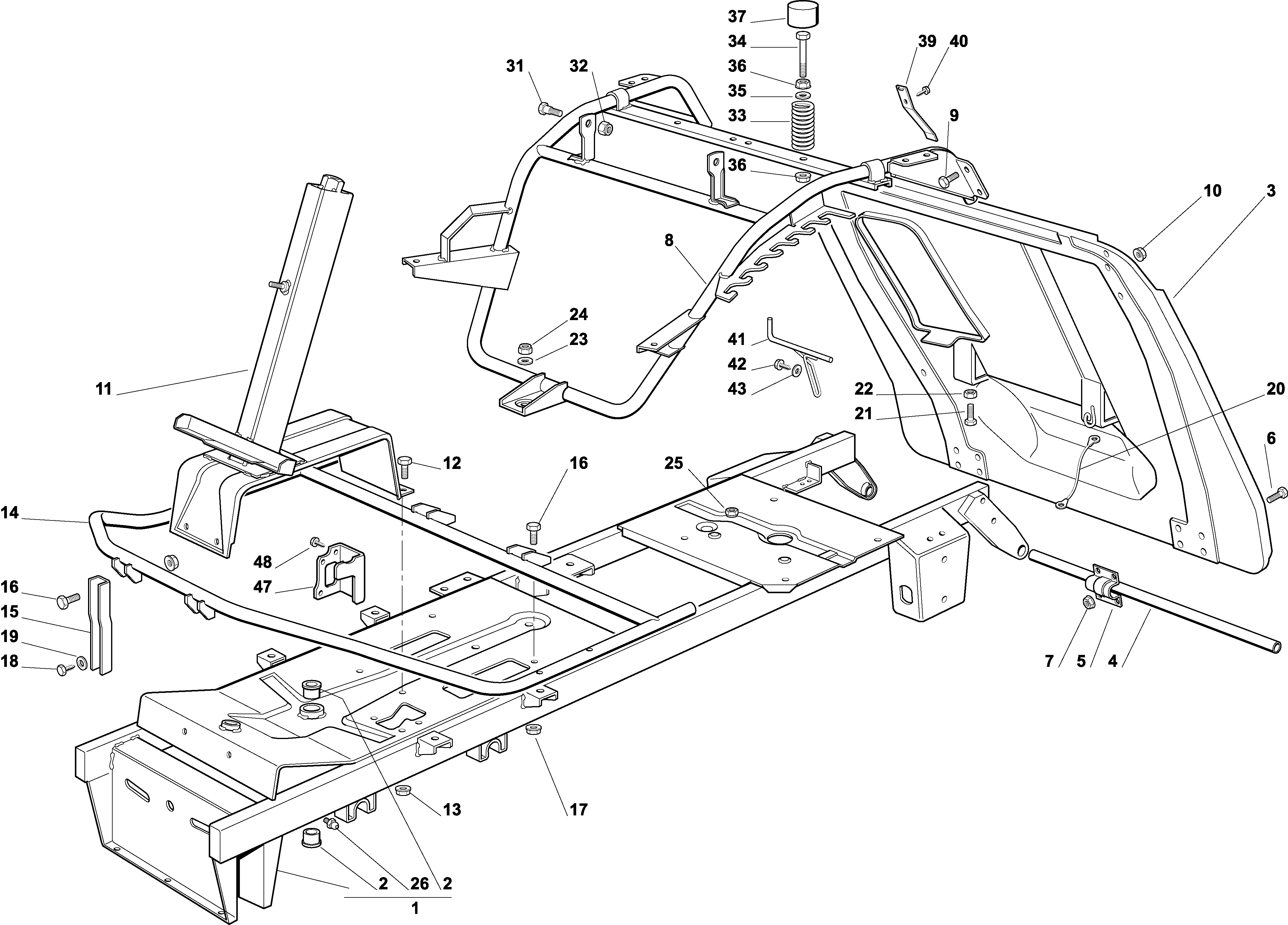

Vue Éclatée OM 72C/12,5H Cat.2001
Retrouvez les pièces détachées, références et repères disponibles pour OM 72C/12,5H Cat.2001.
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | G84801113E1 | Châssis | Disponible | Voir la pièce |
| 2 | G125034002E1 | Bague | Disponible | Voir la pièce |
| 2 | G125034002E1 | Bague | Disponible | Voir la pièce |
| 3 | G384545057E3 | Plaquette | Disponible | Voir la pièce |
| 4 | G127037000E1 | Pivot | Disponible | Voir la pièce |
| 5 | G325547012E1 | Plaquette | Disponible | Voir la pièce |
| 6 | G112791200E1 | Vis | Disponible | Voir la pièce |
| 7 | G112154510E0 | Ecrou | Disponible | Voir la pièce |
| 8 | G84801111E1 | Châssis | Disponible | Voir la pièce |
| 9 | G112792611E0 | Vis | Disponible | Voir la pièce |
| 10 | G112293201E0 | Ecrou | Disponible | Voir la pièce |
| 11 | G84783009E0 | Support | Disponible | Voir la pièce |
| 12 | G112792611E0 | Vis | Disponible | Voir la pièce |
| 13 | G112293201E0 | Ecrou | Disponible | Voir la pièce |
| 14 | G384801107E3 | Support marchepied | Disponible | Voir la pièce |
| 15 | G327787025E0 | Support | Disponible | Voir la pièce |
| 16 | G112792611E0 | Vis | Disponible | Voir la pièce |
| 16 | G112792611E0 | Vis | Disponible | Voir la pièce |
| 17 | G112293201E0 | Ecrou | Disponible | Voir la pièce |
| 18 | G112735120E0 | Vis | Disponible | Voir la pièce |
| 19 | G112521331E0 | Rondelle | Disponible | Voir la pièce |
| 20 | G384040300E0 | Cable | Disponible | Voir la pièce |
| 21 | G112793701E0 | Vis | Disponible | Voir la pièce |
| 22 | G112293200E0 | Ecrou | Disponible | Voir la pièce |
| 23 | G112523060E0R | Rondelle | Non reliée | |
| 24 | G112154210E0 | Ecrou | Disponible | Voir la pièce |
| 25 | G12500090E0 | Ecrou | Disponible | Voir la pièce |
| 26 | G112379511E0 | Graisseur | Disponible | Voir la pièce |
| 31 | G122524970E2 | Pivot | Disponible | Voir la pièce |
| 32 | G112155010E0 | Ecrou | Disponible | Voir la pièce |
| 33 | G125430205E1 | Ressort | Disponible | Voir la pièce |
| 34 | G125943001E0 | Vis | Disponible | Voir la pièce |
| 35 | G112521350E0 | Rondelle | Disponible | Voir la pièce |
| 36 | G112293201E0 | Ecrou | Disponible | Voir la pièce |
| 36 | G112293201E0 | Ecrou | Disponible | Voir la pièce |
| 37 | G325122000E2 | Carter embrague | Disponible | Voir la pièce |
| 39 | G127430600E0 | Bride | Disponible | Voir la pièce |
| 40 | G112735110E0 | Vis | Disponible | Voir la pièce |
| 41 | G127294001E0 | Guide | Disponible | Voir la pièce |
| 42 | G112735120E0 | Vis | Disponible | Voir la pièce |
| 43 | G112523040E0 | Rondelle | Disponible | Voir la pièce |
| 47 | G327772095E0 | Etrier | Disponible | Voir la pièce |
| 48 | G112735106E0 | Vis | Disponible | Voir la pièce |

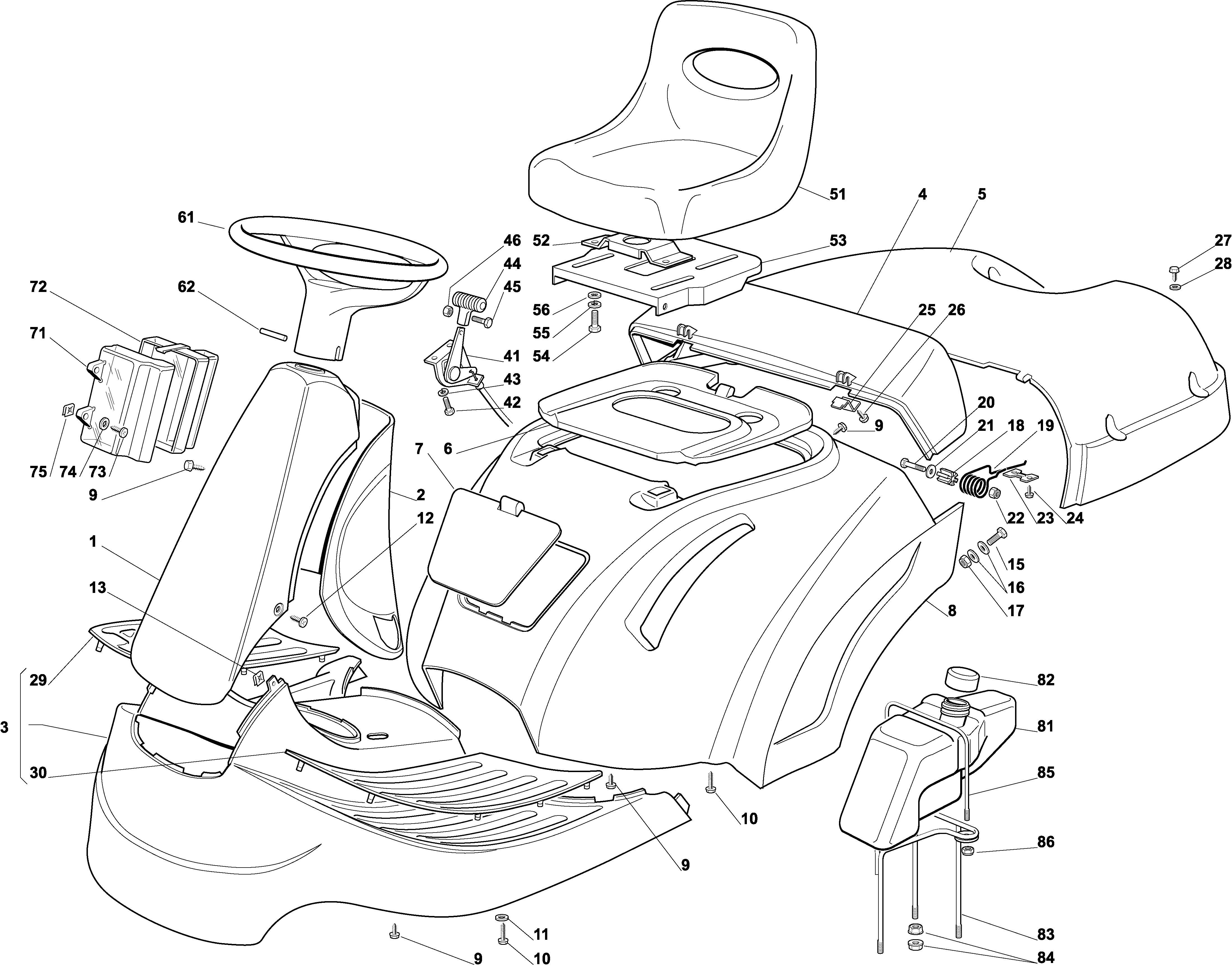

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | G384598076E1 | Protection | Disponible | Voir la pièce |
| 2 | G327600111E1 | Protection | Disponible | Voir la pièce |
| 3 | G327110350E2 | Couverture | Non reliée | |
| 4 | G327110353E1 | Couverture | Disponible | Voir la pièce |
| 5 | G27110354E0 | Couverture | Disponible | Voir la pièce |
| 6 | G327110306E2 | Couverture | Disponible | Voir la pièce |
| 7 | G327109526E0R | Couvercle | Non reliée | |
| 8 | G384110129E3 | Couverture | Disponible | Voir la pièce |
| 9 | G112735420E0R | Vis | Non reliée | |
| 9 | G112735420E0R | Vis | Non reliée | |
| 9 | G112735420E0R | Vis | Non reliée | |
| 9 | G112735420E0R | Vis | Non reliée | |
| 10 | G112735410E0 | Vis | Disponible | Voir la pièce |
| 10 | G112735410E0 | Vis | Disponible | Voir la pièce |
| 11 | G112523040E0 | Rondelle | Disponible | Voir la pièce |
| 12 | G112735598E0 | Vis | Disponible | Voir la pièce |
| 13 | G112437503E0 | Plaque | Disponible | Voir la pièce |
| 15 | G112791200E1 | Vis | Disponible | Voir la pièce |
| 16 | G112523040E0 | Rondelle | Disponible | Voir la pièce |
| 17 | G112154510E0 | Ecrou | Disponible | Voir la pièce |
| 18 | G127047003E0 | Douille | Disponible | Voir la pièce |
| 19 | G127430551E1 | Ressort | Disponible | Voir la pièce |
| 20 | G112691200E0 | Vis | Disponible | Voir la pièce |
| 21 | G12523065E0 | Rondelle | Disponible | Voir la pièce |
| 22 | G112154210E0 | Ecrou | Disponible | Voir la pièce |
| 23 | G327546001E0 | Plaque | Disponible | Voir la pièce |
| 24 | G112735420E0R | Vis | Non reliée | |
| 25 | G327546003E0 | Plaque | Disponible | Voir la pièce |
| 26 | G112735420E0R | Vis | Non reliée | |
| 27 | G112729601E1 | Vis | Disponible | Voir la pièce |
| 28 | G112521331E0 | Rondelle | Disponible | Voir la pièce |
| 29 | G127110304E0 | Couvrecourroie | Disponible | Voir la pièce |
| 30 | G127110305E0 | Couvrecourroie | Disponible | Voir la pièce |
| 41 | G184000250E1 | Accelerateur | Disponible | Voir la pièce |
| 42 | G12788512E0 | Vis | Disponible | Voir la pièce |
| 43 | G112581200E0 | Rondelle | Disponible | Voir la pièce |
| 44 | G125394501E0 | Poignée | Disponible | Voir la pièce |
| 45 | G112726388E0 | Vis | Disponible | Voir la pièce |
| 46 | G112290800E0 | Ecrou | Disponible | Voir la pièce |
| 51 | G125722488E0R | Siege | Non reliée | |
| 52 | G25785114E0 | Support | Disponible | Voir la pièce |
| 53 | G325547033E2 | Support siege | Non reliée | |
| 54 | G112793101E0 | Vis | Disponible | Voir la pièce |
| 55 | G112583500E0 | Rondelle | Disponible | Voir la pièce |
| 56 | G112523060E0R | Rondelle | Non reliée | |
| 61 | G125961217E1 | Volant | Disponible | Voir la pièce |
| 62 | G112620300E0 | Goupille | Disponible | Voir la pièce |
| 71 | G125600020E0 | Protection | Disponible | Voir la pièce |
| 72 | G125600021E1 | Protection | Disponible | Voir la pièce |
| 73 | G112728460E0 | Vis | Disponible | Voir la pièce |
| 74 | G112523020E0 | Rondelle | Disponible | Voir la pièce |
| 75 | G112437502E0 | Plaque | Disponible | Voir la pièce |
| 81 | G127733004E0 | Reservoir | Disponible | Voir la pièce |
| 82 | G125795000E1 | Bouchon | Disponible | Voir la pièce |
| 83 | G84783005E1 | Support | Disponible | Voir la pièce |
| 84 | G112293201E0 | Ecrou | Disponible | Voir la pièce |
| 85 | G27034056E0 | Tige | Disponible | Voir la pièce |
| 86 | G112154510E0 | Ecrou | Disponible | Voir la pièce |

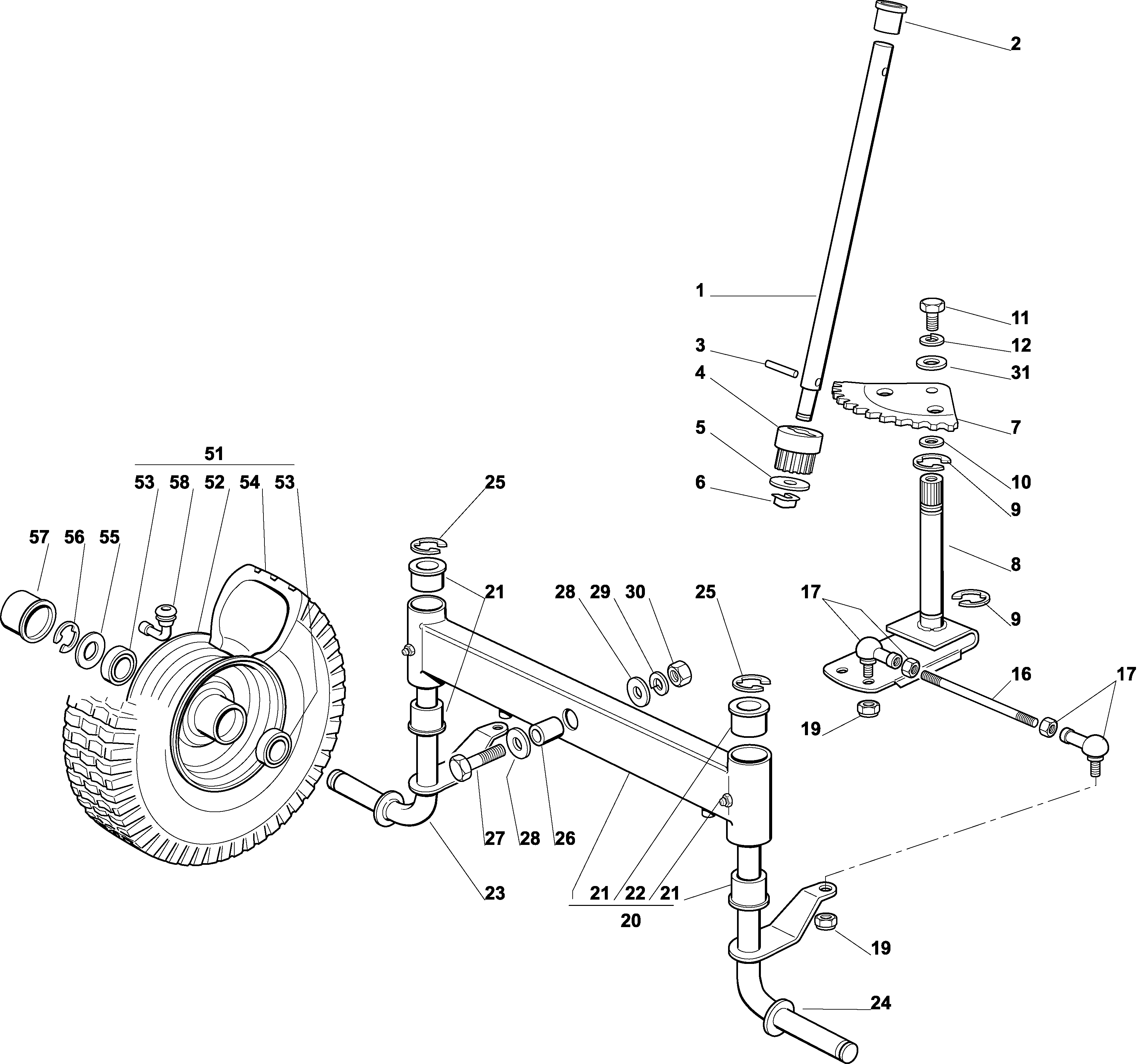

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | G127520050E0 | Planton | Disponible | Voir la pièce |
| 2 | G125038003E0 | Bague | Disponible | Voir la pièce |
| 3 | G112622650E0 | Goupille | Disponible | Voir la pièce |
| 4 | G127570050E0 | Pignon | Disponible | Voir la pièce |
| 5 | G112521370E0 | Rondelle | Disponible | Voir la pièce |
| 6 | G112436030E0 | Plaquette | Disponible | Voir la pièce |
| 7 | G384735551E0 | Secteur | Disponible | Voir la pièce |
| 8 | G384000501E0 | Arbre | Disponible | Voir la pièce |
| 9 | G112001000E0 | Bague | Disponible | Voir la pièce |
| 9 | G112001000E0 | Bague | Disponible | Voir la pièce |
| 10 | G112520031E0 | Rondelle | Disponible | Voir la pièce |
| 11 | G112793102E0 | Vis | Disponible | Voir la pièce |
| 12 | G112583500E0 | Rondelle | Disponible | Voir la pièce |
| 16 | G384840051E0 | Entretoise | Non reliée | |
| 17 | G122746609E0 | Joint | Disponible | Voir la pièce |
| 17 | G122746609E0 | Joint | Disponible | Voir la pièce |
| 19 | G112156602E0 | Ecrou | Disponible | Voir la pièce |
| 19 | G112156602E0 | Ecrou | Disponible | Voir la pièce |
| 20 | G184034057E0 | Balancier | Disponible | Voir la pièce |
| 21 | G125034002E1 | Bague | Disponible | Voir la pièce |
| 21 | G125034002E1 | Bague | Disponible | Voir la pièce |
| 21 | G125034002E1 | Bague | Disponible | Voir la pièce |
| 22 | G112379511E0 | Graisseur | Disponible | Voir la pièce |
| 23 | G384230401E0 | Fuse | Disponible | Voir la pièce |
| 24 | G384230403E1R | Fuse | Non reliée | |
| 25 | G112001000E0 | Bague | Disponible | Voir la pièce |
| 25 | G112001000E0 | Bague | Disponible | Voir la pièce |
| 26 | G125160016E1 | Entretoise | Disponible | Voir la pièce |
| 27 | G112692695E0 | Vis | Disponible | Voir la pièce |
| 28 | G112523090E0 | Rondelle | Disponible | Voir la pièce |
| 28 | G112523090E0 | Rondelle | Disponible | Voir la pièce |
| 29 | G112587100E0 | Rondelle | Disponible | Voir la pièce |
| 30 | G112295300E0 | Ecrou | Disponible | Voir la pièce |
| 31 | G112521350E0 | Rondelle | Disponible | Voir la pièce |
| 51 | G384680052E1 | Roue | Non reliée | |
| 52 | G184044000E0 | Bandage roue | Disponible | Voir la pièce |
| 53 | G125122200E2 | Roulement | Disponible | Voir la pièce |
| 53 | G125122200E2 | Roulement | Disponible | Voir la pièce |
| 54 | G127590067E0 | Pneumatique | Disponible | Voir la pièce |
| 55 | G125670005E2 | Rondelle | Disponible | Voir la pièce |
| 56 | G112001000E0 | Bague | Disponible | Voir la pièce |
| 57 | G122110230E0 | Enjoliveur | Disponible | Voir la pièce |
| 58 | G125950000E0 | Soupape | Disponible | Voir la pièce |

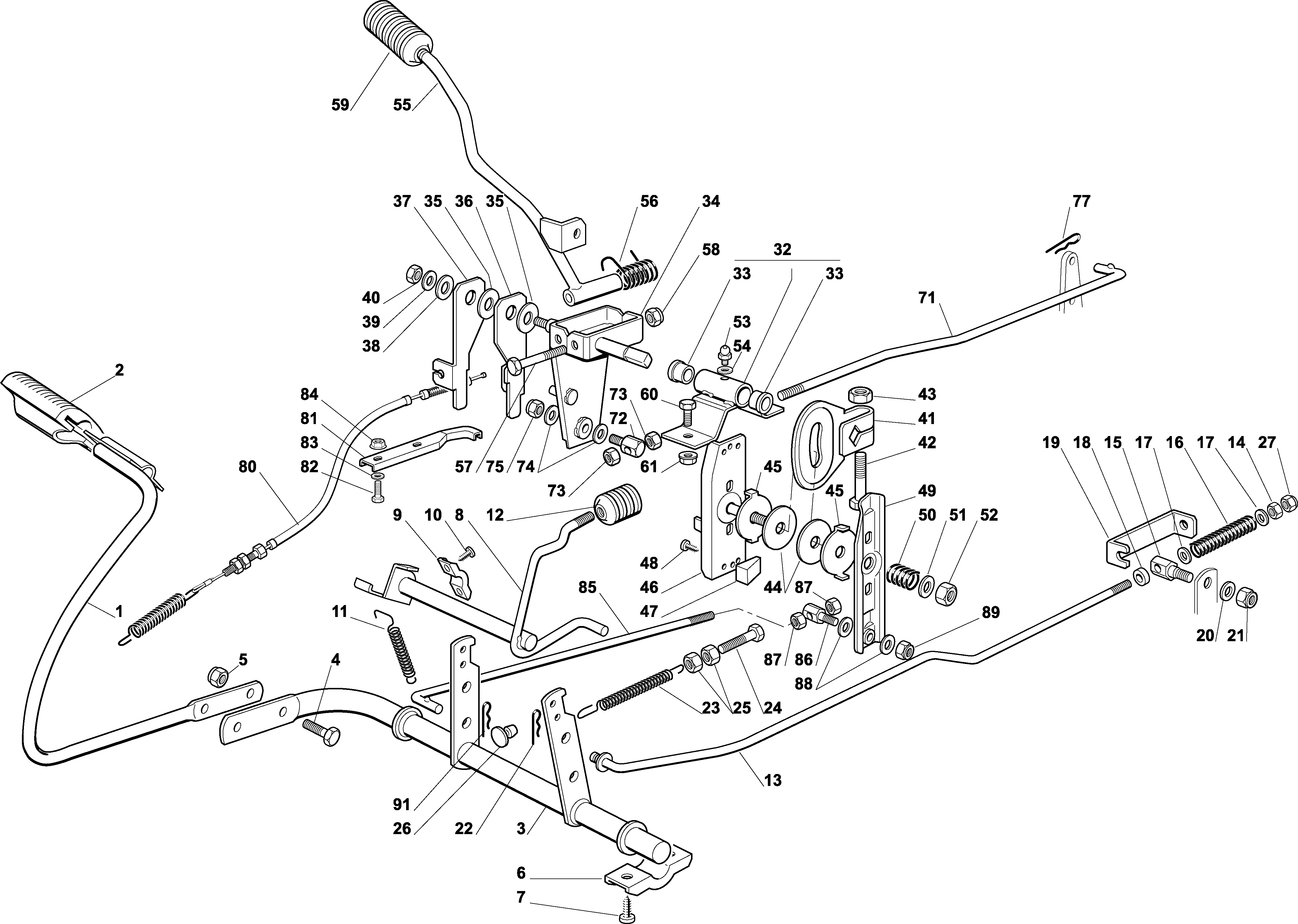

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | G384503001E0 | Pedale | Disponible | Voir la pièce |
| 2 | G125110267E0 | Couvercle | Disponible | Voir la pièce |
| 3 | G384001015E1 | Tige de frein | Disponible | Voir la pièce |
| 4 | G112793301E0 | Vis | Disponible | Voir la pièce |
| 5 | G112154210E0 | Ecrou | Disponible | Voir la pièce |
| 6 | G27546015E1 | Plaquette | Disponible | Voir la pièce |
| 7 | G112731350E0 | Vis | Disponible | Voir la pièce |
| 8 | G384001011E2 | Tige de frein | Disponible | Voir la pièce |
| 9 | G325547049E0 | Plaque | Disponible | Voir la pièce |
| 10 | G112731601E0 | Vis | Disponible | Voir la pièce |
| 11 | G127430552E0 | Ressort | Disponible | Voir la pièce |
| 12 | G127395050E1 | Poignée | Disponible | Voir la pièce |
| 13 | G127034060E0 | Tige | Disponible | Voir la pièce |
| 14 | G112293200E0 | Ecrou | Disponible | Voir la pièce |
| 15 | G27510103E0 | Pivot | Disponible | Voir la pièce |
| 16 | G25430236E0 | Ressort | Disponible | Voir la pièce |
| 17 | G112521350E0 | Rondelle | Disponible | Voir la pièce |
| 17 | G112521350E0 | Rondelle | Disponible | Voir la pièce |
| 18 | G122171001E0 | Entretoise | Disponible | Voir la pièce |
| 19 | G25774275E0 | Etrier | Disponible | Voir la pièce |
| 20 | G325108028E0 | Carter | Disponible | Voir la pièce |
| 21 | G112154510E0 | Ecrou | Disponible | Voir la pièce |
| 22 | G124487997E0 | Goupille | Disponible | Voir la pièce |
| 23 | G125430220E0 | Ressort | Disponible | Voir la pièce |
| 24 | G122943005E0 | Vis | Disponible | Voir la pièce |
| 25 | G112293200E0 | Ecrou | Disponible | Voir la pièce |
| 26 | G127275000E0 | Anneau ressort | Disponible | Voir la pièce |
| 27 | G112154210E0 | Ecrou | Disponible | Voir la pièce |
| 32 | G384773568E0 | Etrier | Disponible | Voir la pièce |
| 33 | G127045080E0 | Bague | Disponible | Voir la pièce |
| 33 | G127045080E0 | Bague | Disponible | Voir la pièce |
| 34 | G384773561E0 | Levier | Disponible | Voir la pièce |
| 35 | G322672151E0 | Rondelle | Disponible | Voir la pièce |
| 35 | G322672151E0 | Rondelle | Disponible | Voir la pièce |
| 36 | G327772101E0 | Etrier | Disponible | Voir la pièce |
| 37 | G327772103E0 | Etrier | Disponible | Voir la pièce |
| 38 | G322672152E0 | Rondelle | Disponible | Voir la pièce |
| 39 | G22523060E0 | Rondelle | Disponible | Voir la pièce |
| 40 | G112155010E0 | Ecrou | Disponible | Voir la pièce |
| 41 | G327734055E0 | Secteur | Disponible | Voir la pièce |
| 42 | G112794900E0 | Vis | Disponible | Voir la pièce |
| 43 | G112155020E0 | Ecrou | Disponible | Voir la pièce |
| 44 | G127158000E0 | Disque | Disponible | Voir la pièce |
| 45 | G327670053E0 | Rondelle | Disponible | Voir la pièce |
| 45 | G327670053E0 | Rondelle | Disponible | Voir la pièce |
| 46 | G384773565E0 | Etrier | Disponible | Voir la pièce |
| 47 | G127063020E0 | Camme | Disponible | Voir la pièce |
| 48 | G112735110E0 | Vis | Disponible | Voir la pièce |
| 49 | G384773563E0 | Levier | Disponible | Voir la pièce |
| 50 | G127430560E0 | Ressort | Disponible | Voir la pièce |
| 51 | G325670008E1 | Rondelle | Disponible | Voir la pièce |
| 52 | G112155020E0 | Ecrou | Disponible | Voir la pièce |
| 53 | G112379511E0 | Graisseur | Disponible | Voir la pièce |
| 54 | G112521340E0 | Rondelle | Disponible | Voir la pièce |
| 55 | G384317101E0 | Levier | Disponible | Voir la pièce |
| 56 | G25430226E0 | Ressort | Disponible | Voir la pièce |
| 57 | G112692050E0 | Vis | Disponible | Voir la pièce |
| 58 | G112154210E0 | Ecrou | Disponible | Voir la pièce |
| 59 | G182394508E0 | Poignée | Disponible | Voir la pièce |
| 60 | G112793301E0 | Vis | Disponible | Voir la pièce |
| 61 | G112293201E0 | Ecrou | Disponible | Voir la pièce |
| 71 | G27034062E0 | Tige | Disponible | Voir la pièce |
| 72 | G25510040E1 | Pivot | Disponible | Voir la pièce |
| 73 | G112293200E0 | Ecrou | Disponible | Voir la pièce |
| 73 | G112293200E0 | Ecrou | Disponible | Voir la pièce |
| 74 | G325670011E0 | Rondelle | Disponible | Voir la pièce |
| 75 | G112155010E0 | Ecrou | Disponible | Voir la pièce |
| 77 | G124487997E0 | Goupille | Disponible | Voir la pièce |
| 80 | G184207101E1 | Cable | Disponible | Voir la pièce |
| 81 | G327772105E0 | Etrier | Disponible | Voir la pièce |
| 82 | G112791400E0 | Vis | Disponible | Voir la pièce |
| 83 | G112521340E0 | Rondelle | Disponible | Voir la pièce |
| 84 | G112154510E0 | Ecrou | Disponible | Voir la pièce |
| 85 | G27034058E0 | Tige | Disponible | Voir la pièce |
| 86 | G25510040E1 | Pivot | Disponible | Voir la pièce |
| 87 | G112293200E0 | Ecrou | Disponible | Voir la pièce |
| 87 | G112293200E0 | Ecrou | Disponible | Voir la pièce |
| 88 | G325670011E0 | Rondelle | Disponible | Voir la pièce |
| 89 | G112155010E0 | Ecrou | Disponible | Voir la pièce |
| 91 | G124487997E0 | Goupille | Disponible | Voir la pièce |

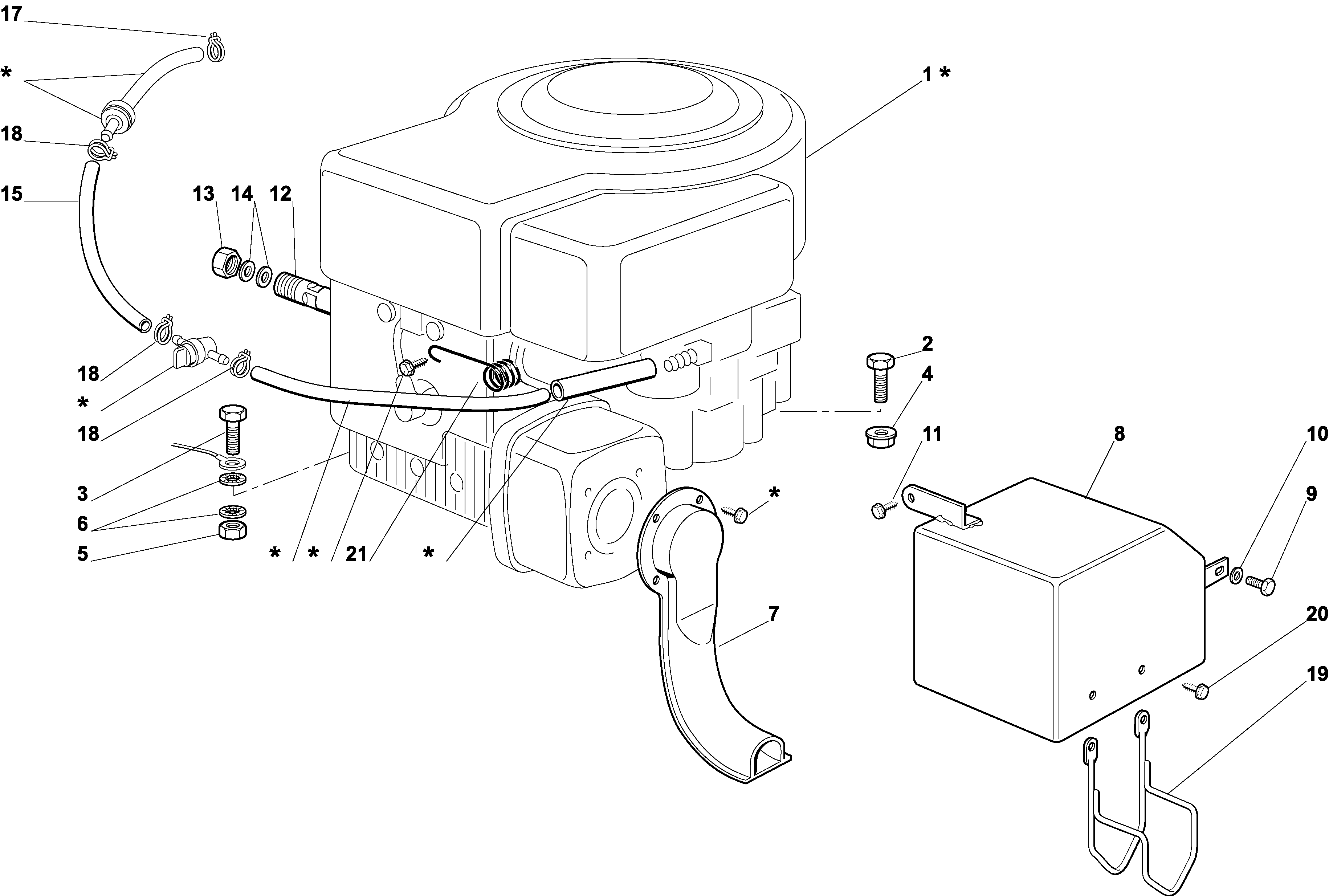

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | - | N | Non reliée | |
| 1 | - | N | Non reliée | |
| 1 | - | N | Non reliée | |
| 1 | - | N | Non reliée | |
| 1 | - | N | Non reliée | |
| 1 | - | N | Non reliée | |
| 1 | - | N | Non reliée | |
| 2 | G112793701E0 | Vis | Disponible | Voir la pièce |
| 3 | G112691100E0 | Vis | Disponible | Voir la pièce |
| 4 | G112293201E0 | Ecrou | Disponible | Voir la pièce |
| 5 | G112293200E0 | Ecrou | Disponible | Voir la pièce |
| 6 | G112540260E0 | Rondelle | Disponible | Voir la pièce |
| 7 | G384640550E0 | Jeu de raccords | Disponible | Voir la pièce |
| 8 | G382598001E0 | Protection | Disponible | Voir la pièce |
| 9 | G12735510E0 | Vis | Disponible | Voir la pièce |
| 10 | G112540260E0 | Rondelle | Disponible | Voir la pièce |
| 11 | G112735104E0 | Vis | Disponible | Voir la pièce |
| 12 | G127598060E0 | Tuyau | Disponible | Voir la pièce |
| 13 | G118737849E0 | Bouchon | Disponible | Voir la pièce |
| 14 | G118401001E1 | Joint | Disponible | Voir la pièce |
| 15 | G25869004E0 | Tuyau | Disponible | Voir la pièce |
| 17 | G18375053E0 | Bande | Disponible | Voir la pièce |
| 18 | G118375051E1 | Bande | Disponible | Voir la pièce |
| 18 | G118375051E1 | Bande | Disponible | Voir la pièce |
| 18 | G118375051E1 | Bande | Disponible | Voir la pièce |
| 19 | G27600059E1 | Protection | Disponible | Voir la pièce |
| 20 | G112735110E0 | Vis | Disponible | Voir la pièce |
| 21 | G27430562E0 | Ressort | Disponible | Voir la pièce |

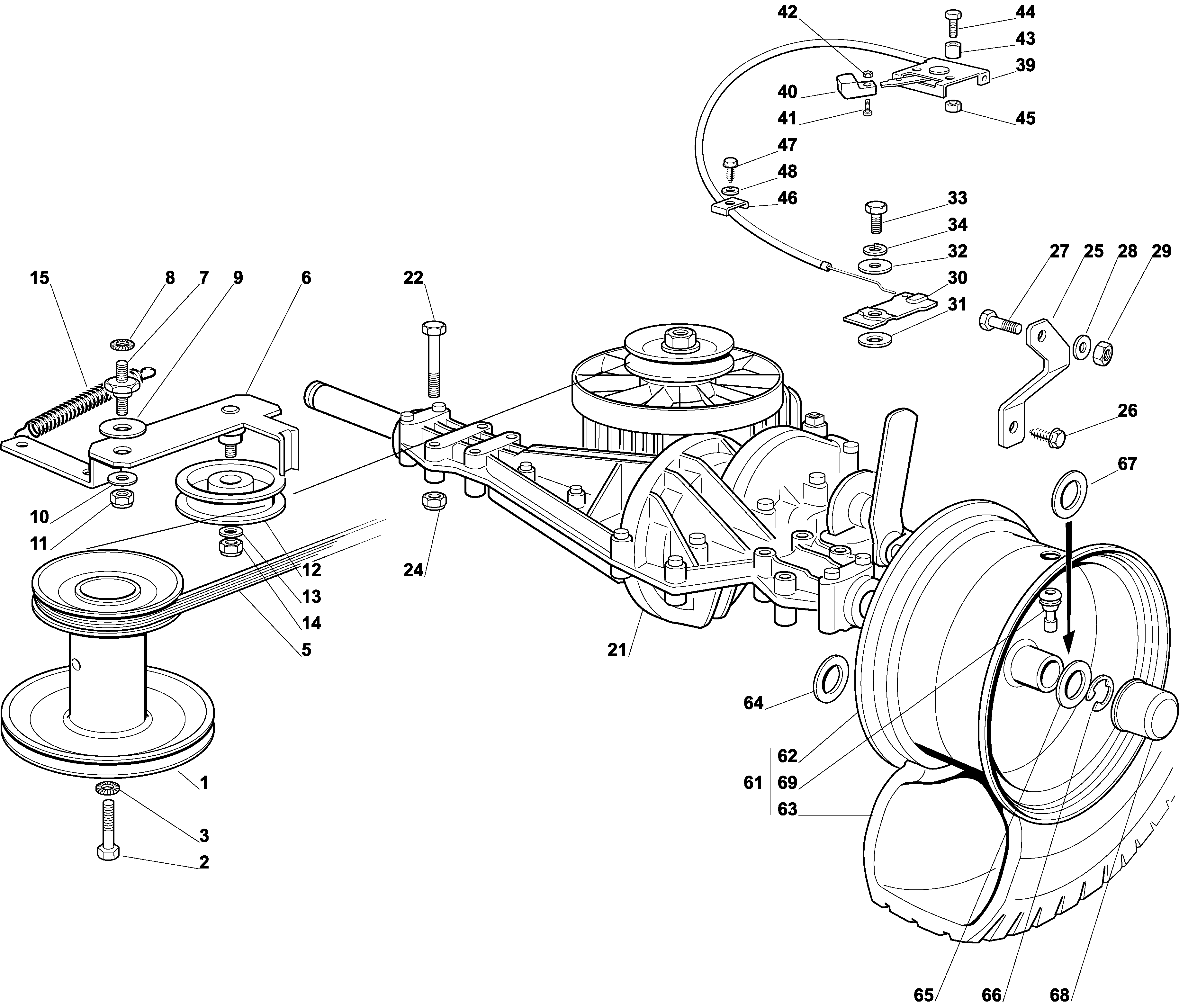

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | G127604003E1 | Poulie | Disponible | Voir la pièce |
| 2 | G112737310E0 | Vis | Disponible | Voir la pièce |
| 3 | G112543000E0 | Rondelle | Disponible | Voir la pièce |
| 5 | G135061403E0 | Courroie | Disponible | Voir la pièce |
| 6 | G384317067E1 | Levier | Disponible | Voir la pièce |
| 7 | G127510096E0 | Pivot | Disponible | Voir la pièce |
| 8 | G112540260E0 | Rondelle | Disponible | Voir la pièce |
| 9 | G322672151E0 | Rondelle | Disponible | Voir la pièce |
| 10 | G325670011E0 | Rondelle | Disponible | Voir la pièce |
| 11 | G112155010E0 | Ecrou | Disponible | Voir la pièce |
| 12 | G125601554E0 | Poulie | Non reliée | |
| 13 | G112523060E0R | Rondelle | Non reliée | |
| 14 | G112154210E0 | Ecrou | Disponible | Voir la pièce |
| 15 | G122446402E1 | Ressort | Disponible | Voir la pièce |
| 21 | G18400935E0 | Axe | Disponible | Voir la pièce |
| 22 | G112691800E0 | Vis | Disponible | Voir la pièce |
| 24 | G112154210E0 | Ecrou | Disponible | Voir la pièce |
| 25 | G27772115E0 | Etrier | Disponible | Voir la pièce |
| 26 | G112735150E0 | Vis | Disponible | Voir la pièce |
| 27 | G112793301E0 | Vis | Disponible | Voir la pièce |
| 28 | G112521350E0 | Rondelle | Disponible | Voir la pièce |
| 29 | G112154210E0 | Ecrou | Disponible | Voir la pièce |
| 30 | G27315089E0 | Levier | Disponible | Voir la pièce |
| 31 | G112521370E0 | Rondelle | Disponible | Voir la pièce |
| 32 | G325108028E0 | Carter | Disponible | Voir la pièce |
| 33 | G112735520E0 | Vis | Disponible | Voir la pièce |
| 34 | G112582100E0 | Rondelle | Disponible | Voir la pièce |
| 39 | G181007092E0 | Commande | Disponible | Voir la pièce |
| 40 | G122399801E0 | Poignée | Disponible | Voir la pièce |
| 41 | G112726388E0 | Vis | Disponible | Voir la pièce |
| 42 | G112290800E0 | Ecrou | Disponible | Voir la pièce |
| 43 | G125160012E0 | Entretoise | Disponible | Voir la pièce |
| 44 | G112674550E0 | Vis | Disponible | Voir la pièce |
| 45 | G112154510E0 | Ecrou | Disponible | Voir la pièce |
| 46 | G27546023E0 | Plaquette | Disponible | Voir la pièce |
| 47 | G112731601E0 | Vis | Disponible | Voir la pièce |
| 48 | G112523020E0 | Rondelle | Disponible | Voir la pièce |
| 61 | G384680067E0 | Roue | Disponible | Voir la pièce |
| 62 | G184044001E0 | Bandage roue | Disponible | Voir la pièce |
| 63 | G125590020E0 | Pneumatique | Disponible | Voir la pièce |
| 64 | G112521410E0 | Rondelle | Disponible | Voir la pièce |
| 65 | G125670005E2 | Rondelle | Disponible | Voir la pièce |
| 66 | G112001010E0 | Bague | Disponible | Voir la pièce |
| 67 | G112520010E0 | Rondelle | Disponible | Voir la pièce |
| 68 | G122110230E0 | Enjoliveur | Disponible | Voir la pièce |
| 69 | G125950000E0 | Soupape | Disponible | Voir la pièce |

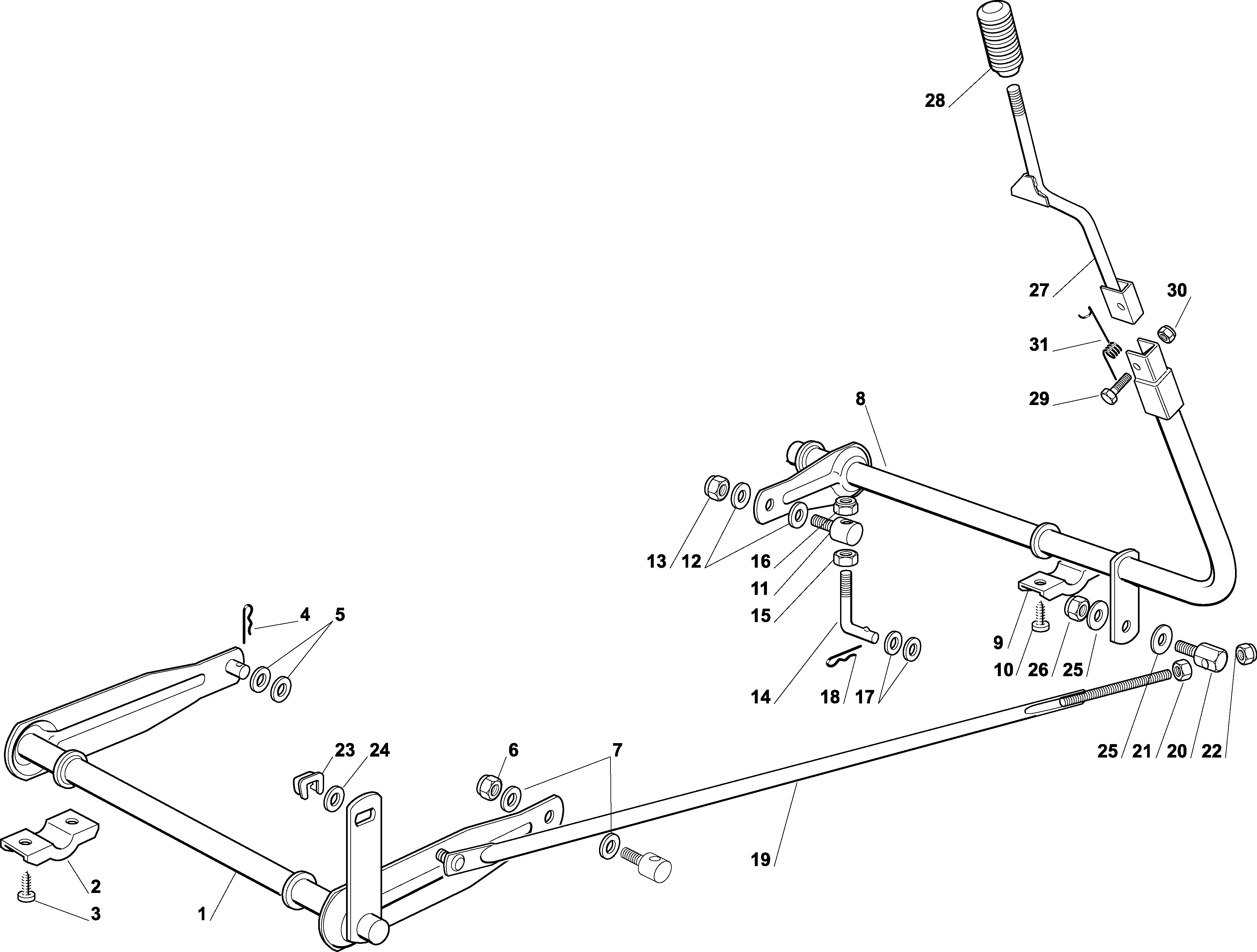

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | G384001025E0 | Axe | Disponible | Voir la pièce |
| 2 | G27546015E1 | Plaquette | Disponible | Voir la pièce |
| 3 | G112731350E0 | Vis | Disponible | Voir la pièce |
| 4 | G124487997E0 | Goupille | Disponible | Voir la pièce |
| 5 | G325670008E1 | Rondelle | Disponible | Voir la pièce |
| 6 | G112156602E0 | Ecrou | Disponible | Voir la pièce |
| 7 | G325670008E1 | Rondelle | Disponible | Voir la pièce |
| 8 | G384001005E2 | Axe | Disponible | Voir la pièce |
| 9 | G27546015E1 | Plaquette | Disponible | Voir la pièce |
| 10 | G112731350E0 | Vis | Disponible | Voir la pièce |
| 11 | G125510007E2 | Pivot | Disponible | Voir la pièce |
| 12 | G325670008E1 | Rondelle | Disponible | Voir la pièce |
| 13 | G112156602E0 | Ecrou | Disponible | Voir la pièce |
| 14 | G125840003E2 | Entretoise | Disponible | Voir la pièce |
| 15 | G112295200E0 | Ecrou | Disponible | Voir la pièce |
| 16 | G112156602E0 | Ecrou | Disponible | Voir la pièce |
| 17 | G325670008E1 | Rondelle | Disponible | Voir la pièce |
| 18 | G124487997E0 | Goupille | Disponible | Voir la pièce |
| 19 | G184002051E0 | Tige de connexion | Disponible | Voir la pièce |
| 20 | G25510040E1 | Pivot | Disponible | Voir la pièce |
| 21 | G112293200E0 | Ecrou | Disponible | Voir la pièce |
| 22 | G112154210E0 | Ecrou | Disponible | Voir la pièce |
| 23 | G112436050E0 | Plaque | Disponible | Voir la pièce |
| 24 | G325670011E0 | Rondelle | Disponible | Voir la pièce |
| 25 | G325670011E0 | Rondelle | Disponible | Voir la pièce |
| 25 | G325670011E0 | Rondelle | Disponible | Voir la pièce |
| 26 | G112154210E0 | Ecrou | Disponible | Voir la pièce |
| 27 | G384317065E1 | Levier | Disponible | Voir la pièce |
| 28 | G125394510E0 | Poignée | Disponible | Voir la pièce |
| 29 | G112674700E0 | Vis | Disponible | Voir la pièce |
| 30 | G112154510E0 | Ecrou | Disponible | Voir la pièce |
| 31 | G127430555E0 | Ressort | Disponible | Voir la pièce |

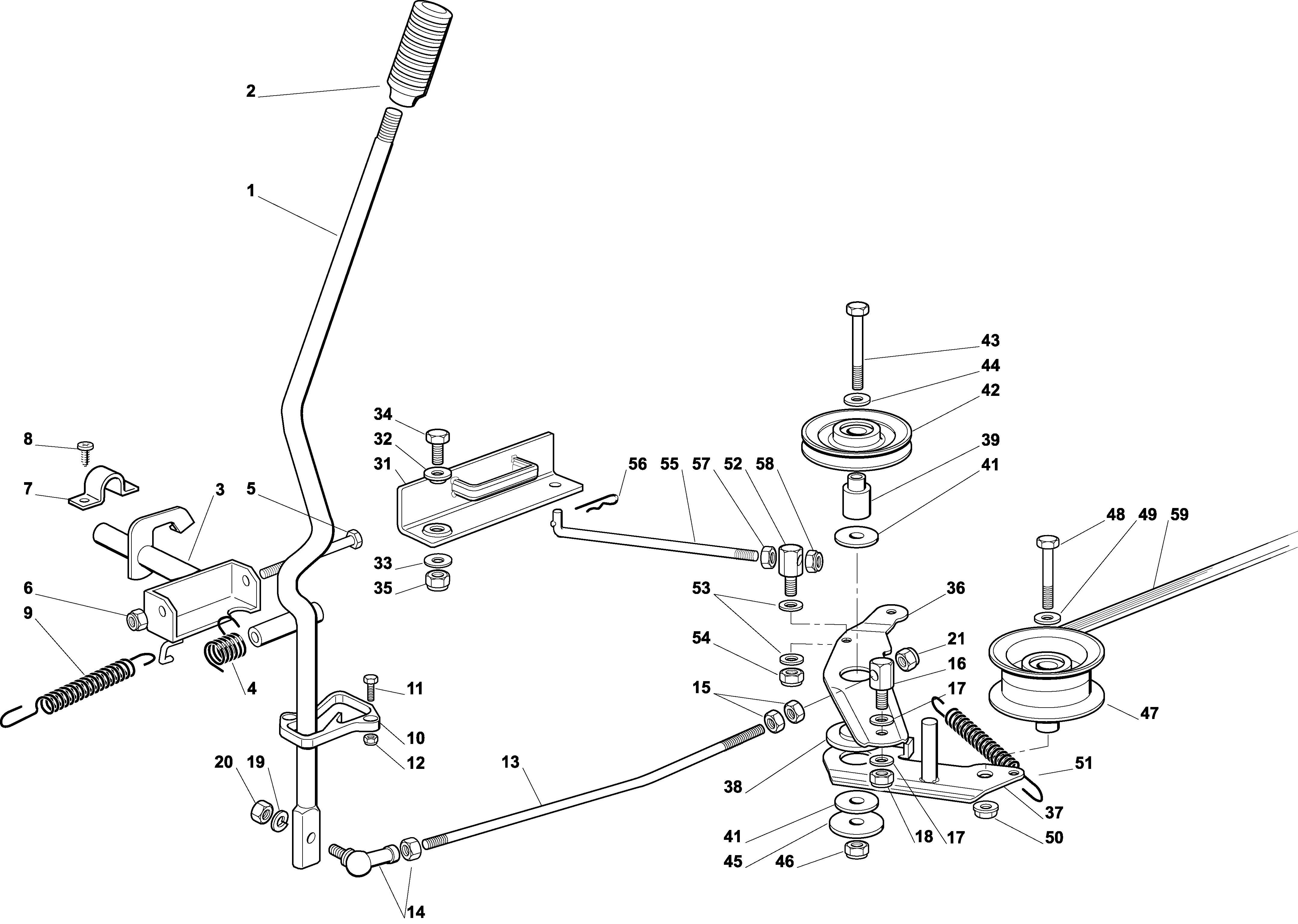

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | G84317069E0 | Levier | Disponible | Voir la pièce |
| 2 | G125394510E0 | Poignée | Disponible | Voir la pièce |
| 3 | G384001007E0 | Axe | Disponible | Voir la pièce |
| 4 | G25430226E0 | Ressort | Disponible | Voir la pièce |
| 5 | G112692050E0 | Vis | Disponible | Voir la pièce |
| 6 | G112154210E0 | Ecrou | Disponible | Voir la pièce |
| 7 | G325547049E0 | Plaque | Disponible | Voir la pièce |
| 8 | G112731601E0 | Vis | Disponible | Voir la pièce |
| 9 | G125430220E0 | Ressort | Disponible | Voir la pièce |
| 10 | G127487000E0 | Kit masselotes | Disponible | Voir la pièce |
| 11 | G112791200E1 | Vis | Disponible | Voir la pièce |
| 12 | G112154510E0 | Ecrou | Disponible | Voir la pièce |
| 13 | G27034061E1 | Tige | Disponible | Voir la pièce |
| 14 | G122746610E0 | Joint | Disponible | Voir la pièce |
| 15 | G112293200E0 | Ecrou | Disponible | Voir la pièce |
| 16 | G25510040E1 | Pivot | Disponible | Voir la pièce |
| 17 | G325670011E0 | Rondelle | Disponible | Voir la pièce |
| 17 | G325670011E0 | Rondelle | Disponible | Voir la pièce |
| 18 | G112154210E0 | Ecrou | Disponible | Voir la pièce |
| 19 | G112583500E0 | Rondelle | Disponible | Voir la pièce |
| 20 | G112293200E0 | Ecrou | Disponible | Voir la pièce |
| 21 | G112154210E0 | Ecrou | Disponible | Voir la pièce |
| 31 | G384220501E0 | Frein de lame | Disponible | Voir la pièce |
| 32 | G122041980E0 | Douille | Disponible | Voir la pièce |
| 33 | G322672152E0 | Rondelle | Disponible | Voir la pièce |
| 34 | G112793102E0 | Vis | Disponible | Voir la pièce |
| 35 | G112155010E0 | Ecrou | Disponible | Voir la pièce |
| 36 | G27315059E1 | Levier | Disponible | Voir la pièce |
| 37 | G84317061E0 | Levier | Disponible | Voir la pièce |
| 38 | G127047000E0 | Bague | Disponible | Voir la pièce |
| 39 | G27160051E1 | Entretoise | Disponible | Voir la pièce |
| 41 | G322672152E0 | Rondelle | Disponible | Voir la pièce |
| 41 | G322672152E0 | Rondelle | Disponible | Voir la pièce |
| 42 | G181000772E2 | Poulie | Disponible | Voir la pièce |
| 43 | G12692080E0 | Vis | Disponible | Voir la pièce |
| 44 | G112521350E0 | Rondelle | Disponible | Voir la pièce |
| 45 | G12523065E0 | Rondelle | Disponible | Voir la pièce |
| 46 | G112154210E0 | Ecrou | Disponible | Voir la pièce |
| 47 | G127604002E0 | Poulie | Disponible | Voir la pièce |
| 48 | G112691900E0 | Vis | Disponible | Voir la pièce |
| 49 | G112523060E0R | Rondelle | Non reliée | |
| 50 | G112293201E0 | Ecrou | Disponible | Voir la pièce |
| 51 | G125430210E1 | Ressort | Disponible | Voir la pièce |
| 52 | G25510040E1 | Pivot | Disponible | Voir la pièce |
| 53 | G325670011E0 | Rondelle | Disponible | Voir la pièce |
| 54 | G112154210E0 | Ecrou | Disponible | Voir la pièce |
| 55 | G27034051E0 | Tige | Disponible | Voir la pièce |
| 56 | G124487997E0 | Goupille | Disponible | Voir la pièce |
| 57 | G112293200E0 | Ecrou | Disponible | Voir la pièce |
| 58 | G112154210E0 | Ecrou | Disponible | Voir la pièce |
| 59 | G135061423E0G | Courroie | Disponible | Voir la pièce |

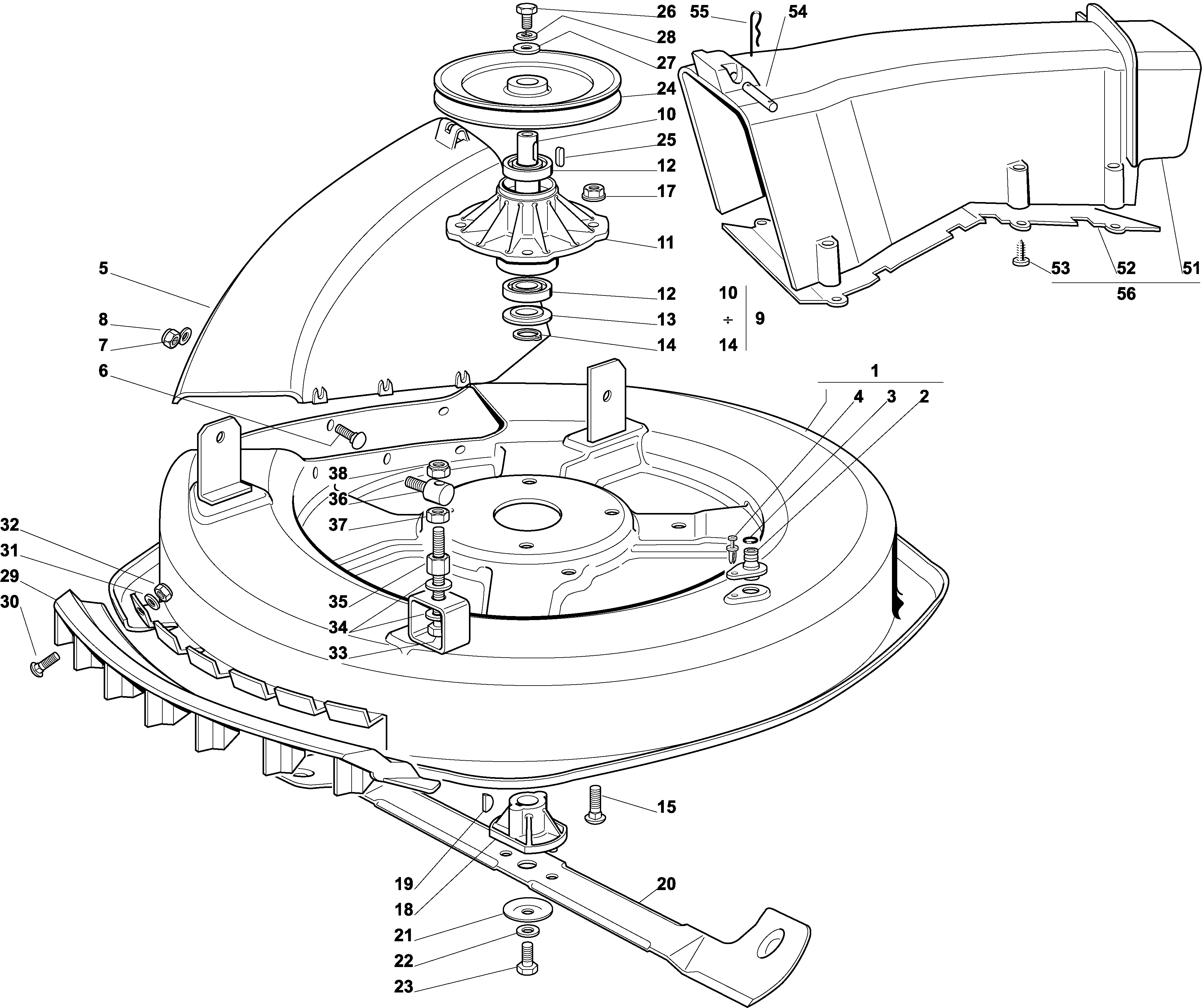

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | G84564090E3 | Plateau de coupe | Disponible | Voir la pièce |
| 2 | G125033060E0 | Support | Disponible | Voir la pièce |
| 3 | G119035000E0 | Bague or | Disponible | Voir la pièce |
| 4 | G112500030E0 | Rivet | Disponible | Voir la pièce |
| 5 | G327045000E1 | Tuyau | Disponible | Voir la pièce |
| 6 | G112815210E0 | Vis | Disponible | Voir la pièce |
| 7 | G112523040E0 | Rondelle | Disponible | Voir la pièce |
| 8 | G112154510E0 | Ecrou | Disponible | Voir la pièce |
| 9 | G384207250E0 | Flasque | Disponible | Voir la pièce |
| 10 | G127023000E0 | Arbre | Disponible | Voir la pièce |
| 10 | G127023000E0 | Arbre | Disponible | Voir la pièce |
| 11 | G384207250E0 | Flasque | Disponible | Voir la pièce |
| 12 | G119216047E0 | Roulement | Disponible | Voir la pièce |
| 12 | G119216047E0 | Roulement | Disponible | Voir la pièce |
| 13 | G325160501E1R | Disque | Non reliée | |
| 14 | G112609260E0 | Bague seeger | Disponible | Voir la pièce |
| 14 | G112609260E0 | Bague seeger | Disponible | Voir la pièce |
| 15 | G112818700E0 | Vis | Disponible | Voir la pièce |
| 17 | G112154210E0 | Ecrou | Disponible | Voir la pièce |
| 18 | G125463200E0 | Moyeu | Non reliée | |
| 19 | G112139100E0 | Clavette | Non reliée | |
| 20 | G184109500E0 | Couteau | Disponible | Voir la pièce |
| 21 | G122160400E0 | Disque | Non reliée | |
| 22 | G112523080E0 | Rondelle | Disponible | Voir la pièce |
| 23 | G112735694E0 | Vis | Non reliée | |
| 24 | G27604000E0 | Poulie | Disponible | Voir la pièce |
| 25 | G112139480E0 | Clavette | Disponible | Voir la pièce |
| 26 | G112793102E0 | Vis | Disponible | Voir la pièce |
| 27 | G125670007E0 | Rondelle | Disponible | Voir la pièce |
| 28 | G112583500E0 | Rondelle | Disponible | Voir la pièce |
| 29 | G127488000E0 | Grille | Disponible | Voir la pièce |
| 30 | G112815202E0R | Vis | Non reliée | |
| 31 | G112523040E0 | Rondelle | Disponible | Voir la pièce |
| 32 | G112154510E0 | Ecrou | Disponible | Voir la pièce |
| 33 | G112794970E0 | Vis | Disponible | Voir la pièce |
| 34 | G112523080E0 | Rondelle | Disponible | Voir la pièce |
| 35 | G112154250E0 | Ecrou | Disponible | Voir la pièce |
| 36 | G125510007E2 | Pivot | Disponible | Voir la pièce |
| 37 | G112295200E0 | Ecrou | Disponible | Voir la pièce |
| 38 | G112156602E0 | Ecrou | Disponible | Voir la pièce |
| 51 | G127107501E0 | Carter | Disponible | Voir la pièce |
| 52 | G327140051E1 | Deflecteur | Disponible | Voir la pièce |
| 53 | G112735420E0R | Vis | Non reliée | |
| 54 | G127510097E1 | Pivot | Disponible | Voir la pièce |
| 55 | G124487997E0 | Goupille | Disponible | Voir la pièce |
| 56 | G384108051E0 | Carter | Disponible | Voir la pièce |

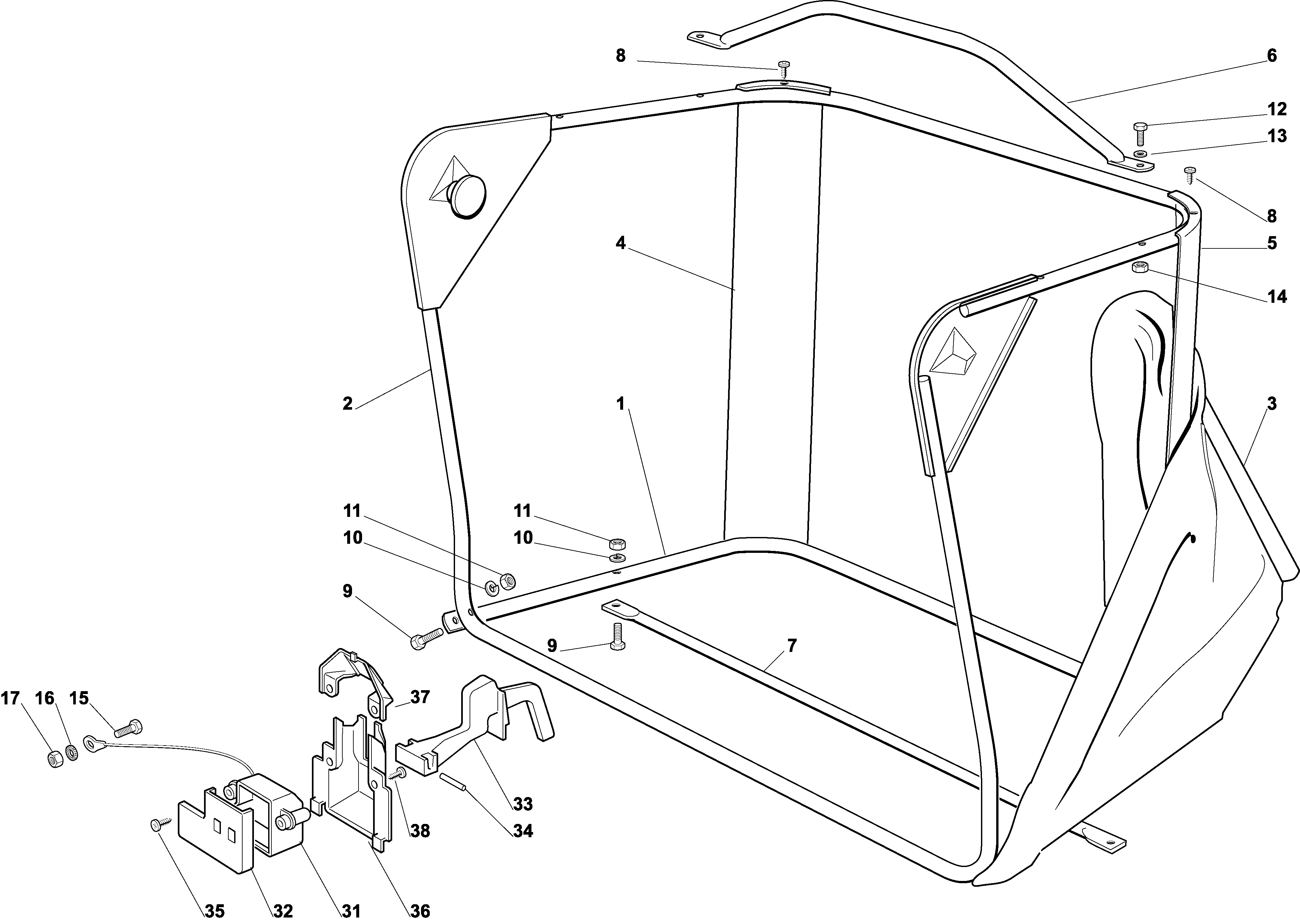

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | G384801103E0 | Châssis | Disponible | Voir la pièce |
| 2 | G384801105E1 | Châssis | Disponible | Voir la pièce |
| 3 | G184106069E0 | Bac | Disponible | Voir la pièce |
| 4 | G327010205E0 | Angulaire | Disponible | Voir la pièce |
| 5 | G327010207E0 | Angulaire | Disponible | Voir la pièce |
| 6 | G384869051E0 | Tuyau | Disponible | Voir la pièce |
| 7 | G384650100E0 | Renforcement | Disponible | Voir la pièce |
| 8 | G112729601E1 | Vis | Disponible | Voir la pièce |
| 8 | G112729601E1 | Vis | Disponible | Voir la pièce |
| 9 | G112792099E0 | Vis | Disponible | Voir la pièce |
| 9 | G112792099E0 | Vis | Disponible | Voir la pièce |
| 10 | G112582101E0 | Grower | Disponible | Voir la pièce |
| 10 | G112582101E0 | Grower | Disponible | Voir la pièce |
| 11 | G112292100E0 | Ecrou | Disponible | Voir la pièce |
| 11 | G112292100E0 | Ecrou | Disponible | Voir la pièce |
| 12 | G112674701E0 | Vis | Disponible | Voir la pièce |
| 13 | G112521331E0 | Rondelle | Disponible | Voir la pièce |
| 14 | G112154510E0 | Ecrou | Disponible | Voir la pièce |
| 15 | G12790781E0 | Vis | Disponible | Voir la pièce |
| 16 | G112540040E0 | Rondelle | Disponible | Voir la pièce |
| 17 | G112154510E0 | Ecrou | Disponible | Voir la pièce |
| 31 | G125600041E0 | Protection | Disponible | Voir la pièce |
| 32 | G125600042E0 | Couvercle | Disponible | Voir la pièce |
| 33 | G125318124E0 | Levier | Disponible | Voir la pièce |
| 34 | G112400030E0 | Pivot | Disponible | Voir la pièce |
| 35 | G112728510E0 | Vis | Disponible | Voir la pièce |
| 36 | G125600047E0 | Protection | Disponible | Voir la pièce |
| 37 | G125600048E0 | Couvercle protection | Disponible | Voir la pièce |
| 38 | G112728510E0 | Vis | Disponible | Voir la pièce |

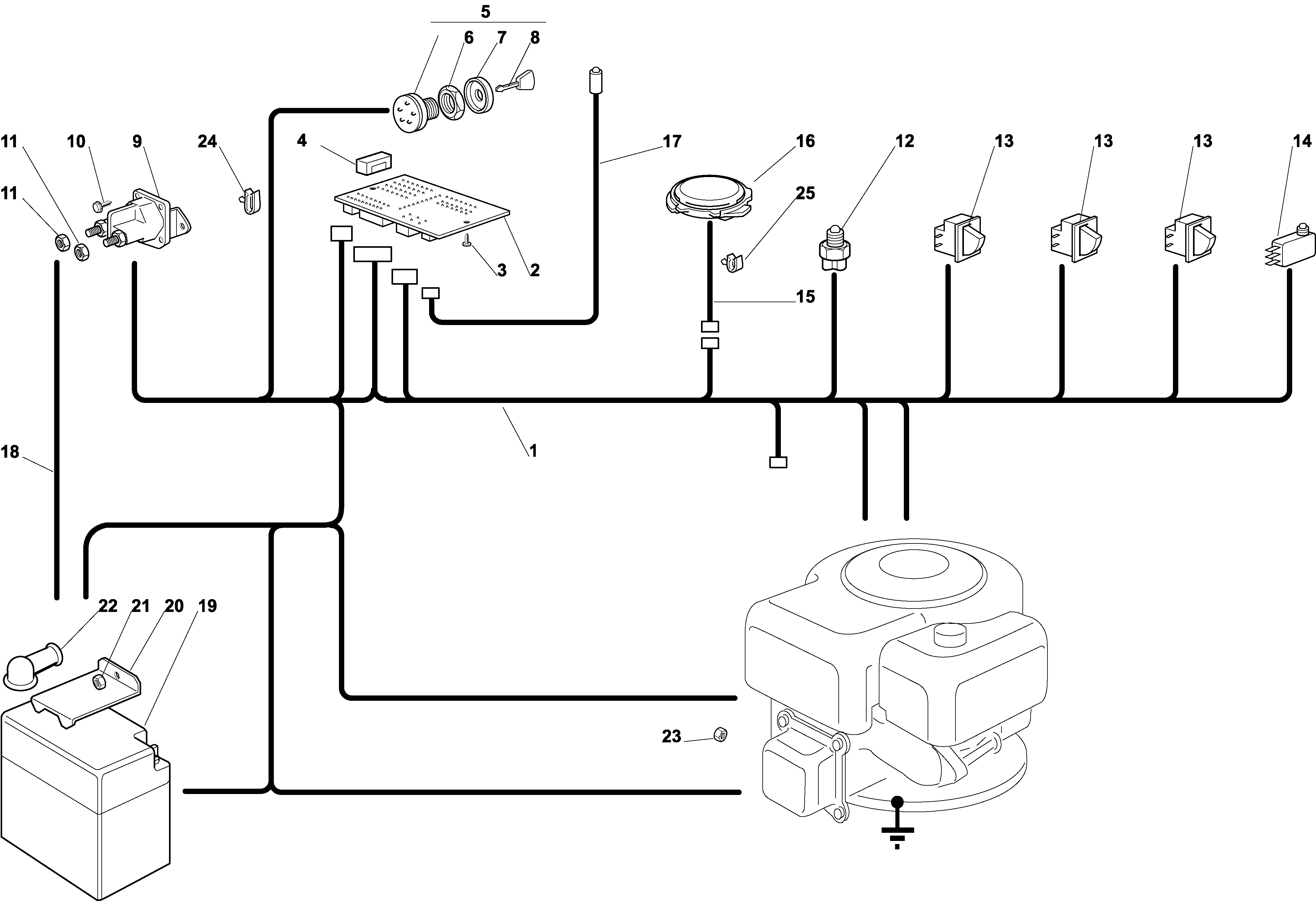

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | G84040111E0 | Cablage | Disponible | Voir la pièce |
| 2 | G125722415E1 | Carte electronique | Disponible | Voir la pièce |
| 3 | G112727810E0 | Vis | Disponible | Voir la pièce |
| 4 | G133340033E0 | Fusee | Disponible | Voir la pièce |
| 5 | G118450065E1 | Interrupteur | Disponible | Voir la pièce |
| 6 | G118400861E0 | Collier | Disponible | Voir la pièce |
| 7 | G118565351E0 | Protection | Disponible | Voir la pièce |
| 8 | G118210016E1 | Clé | Disponible | Voir la pièce |
| 9 | G118736112E0 | Rele | Disponible | Voir la pièce |
| 10 | G112735110E0 | Vis | Disponible | Voir la pièce |
| 11 | G974351213E2 | Ecrou | Non reliée | |
| 11 | G974351213E2 | Ecrou | Non reliée | |
| 12 | G19410611E0 | Interrupteur | Disponible | Voir la pièce |
| 13 | G119410622E1 | Micro-interrupteur | Non reliée | |
| 13 | G119410622E1 | Micro-interrupteur | Non reliée | |
| 13 | G119410622E1 | Micro-interrupteur | Non reliée | |
| 14 | G119410605E1 | Micro-interrupteur | Disponible | Voir la pièce |
| 15 | G25065020E0 | Cable | Disponible | Voir la pièce |
| 16 | G119410607E0 | Micro-interrupteur | Disponible | Voir la pièce |
| 17 | G125065014E1 | Cable | Disponible | Voir la pièce |
| 18 | G127065050E0 | Cable | Disponible | Voir la pièce |
| 19 | G118120068E0R | Batterie | Non reliée | |
| 20 | G327772099E1 | Etrier | Disponible | Voir la pièce |
| 21 | G112154210E0 | Ecrou | Disponible | Voir la pièce |
| 22 | G118564861E1 | Capuchon | Disponible | Voir la pièce |
| 23 | G112361005E0 | Ecrou | Disponible | Voir la pièce |
| 24 | G133320506E0 | Fixation cable | Disponible | Voir la pièce |
| 25 | G133320504E0 | Arrêt | Disponible | Voir la pièce |

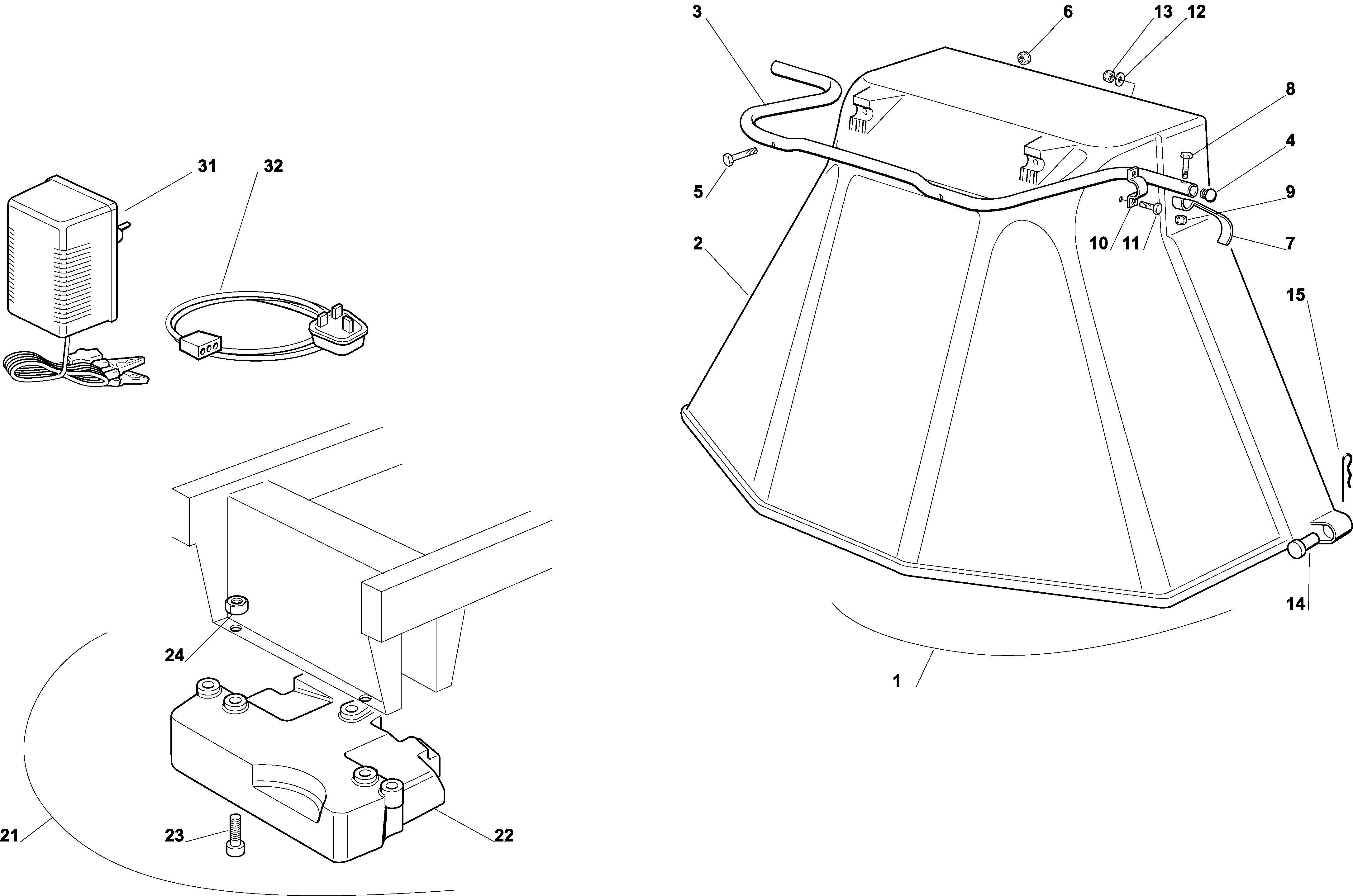

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | G99900090E0 | Deflecteur | Disponible | Voir la pièce |
| 2 | G484598062E0 | Protection | Disponible | Voir la pièce |
| 3 | G327869053E0 | Tuyau | Disponible | Voir la pièce |
| 4 | G118566113E0 | Bouchon | Disponible | Voir la pièce |
| 5 | G112674701E0 | Vis | Disponible | Voir la pièce |
| 6 | G112154510E0 | Ecrou | Disponible | Voir la pièce |
| 7 | G325547053E0 | Plaque | Disponible | Voir la pièce |
| 8 | G112791500E0 | Vis | Disponible | Voir la pièce |
| 9 | G112154510E0 | Ecrou | Disponible | Voir la pièce |
| 10 | G325547049E0 | Plaque | Disponible | Voir la pièce |
| 11 | G112788910E0 | Vis | Disponible | Voir la pièce |
| 12 | G112523020E0 | Rondelle | Disponible | Voir la pièce |
| 13 | G112154320E0 | Ecrou | Disponible | Voir la pièce |
| 14 | G125510022E1 | Pivot | Disponible | Voir la pièce |
| 15 | G112141418E0 | Goupille | Disponible | Voir la pièce |
| 21 | G99900030E6 | Kit peso | Disponible | Voir la pièce |
| 22 | G125519997E1 | Poids | Disponible | Voir la pièce |
| 23 | G112760520E0 | Vis | Disponible | Voir la pièce |
| 24 | G112154210E0 | Ecrou | Disponible | Voir la pièce |
| 31 | 68130481 | Charge batterie | Disponible | Voir la pièce |
| 31 | G113492500E1R | Charge batterie | Non reliée | |
| 32 | G82180055E0 | Cable | Disponible | Voir la pièce |

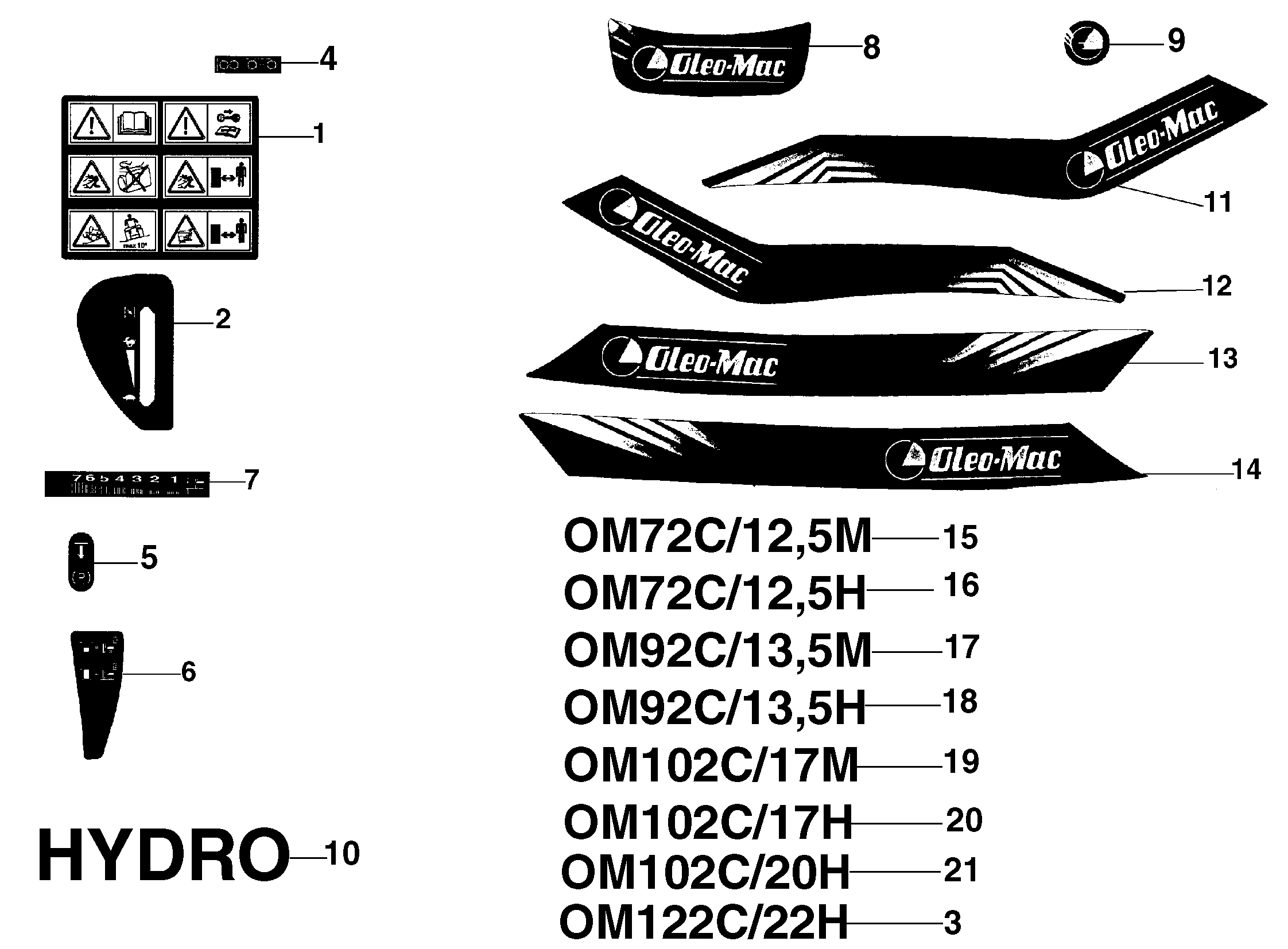

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | G114357428E1 | Etiquette | Disponible | Voir la pièce |
| 2 | G114356754E1 | Etiquette | Disponible | Voir la pièce |
| 3 | G14358169E0 | Etiquette | Disponible | Voir la pièce |
| 4 | G114357423E2 | Etiquette | Disponible | Voir la pièce |
| 5 | G114357526E1 | Etiquette | Disponible | Voir la pièce |
| 6 | G114357967E0 | Etiquette | Disponible | Voir la pièce |
| 7 | G114357905E1 | Etiquette | Disponible | Voir la pièce |
| 8 | G14358172E0 | Etiquette | Disponible | Voir la pièce |
| 9 | G14358173E0 | Etiquette | Disponible | Voir la pièce |
| 10 | G14358171E0 | Etiquette | Disponible | Voir la pièce |
| 11 | G14358174E0 | Etiquette | Disponible | Voir la pièce |
| 12 | G14358175E0 | Etiquette | Disponible | Voir la pièce |
| 13 | G14358176E0 | Etiquette | Disponible | Voir la pièce |
| 14 | G14358177E0 | Etiquette | Disponible | Voir la pièce |
| 15 | G14358162E0 | Etiquette | Disponible | Voir la pièce |
| 16 | G14358168E0 | Etiquette | Disponible | Voir la pièce |
| 17 | G14358167E0 | Etiquette | Disponible | Voir la pièce |
| 18 | G14358166E0 | Etiquette | Disponible | Voir la pièce |
| 19 | G14358165E0 | Etiquette | Disponible | Voir la pièce |
| 20 | G14358164E0 | Etiquette | Disponible | Voir la pièce |
| 21 | G14358163E0 | Etiquette | Disponible | Voir la pièce |
