Vue Éclatée S 440 TK (K40 - 66109044E1D)
Retrouvez les pièces détachées, références et repères disponibles pour S 440 TK (K40 - 66109044E1D).

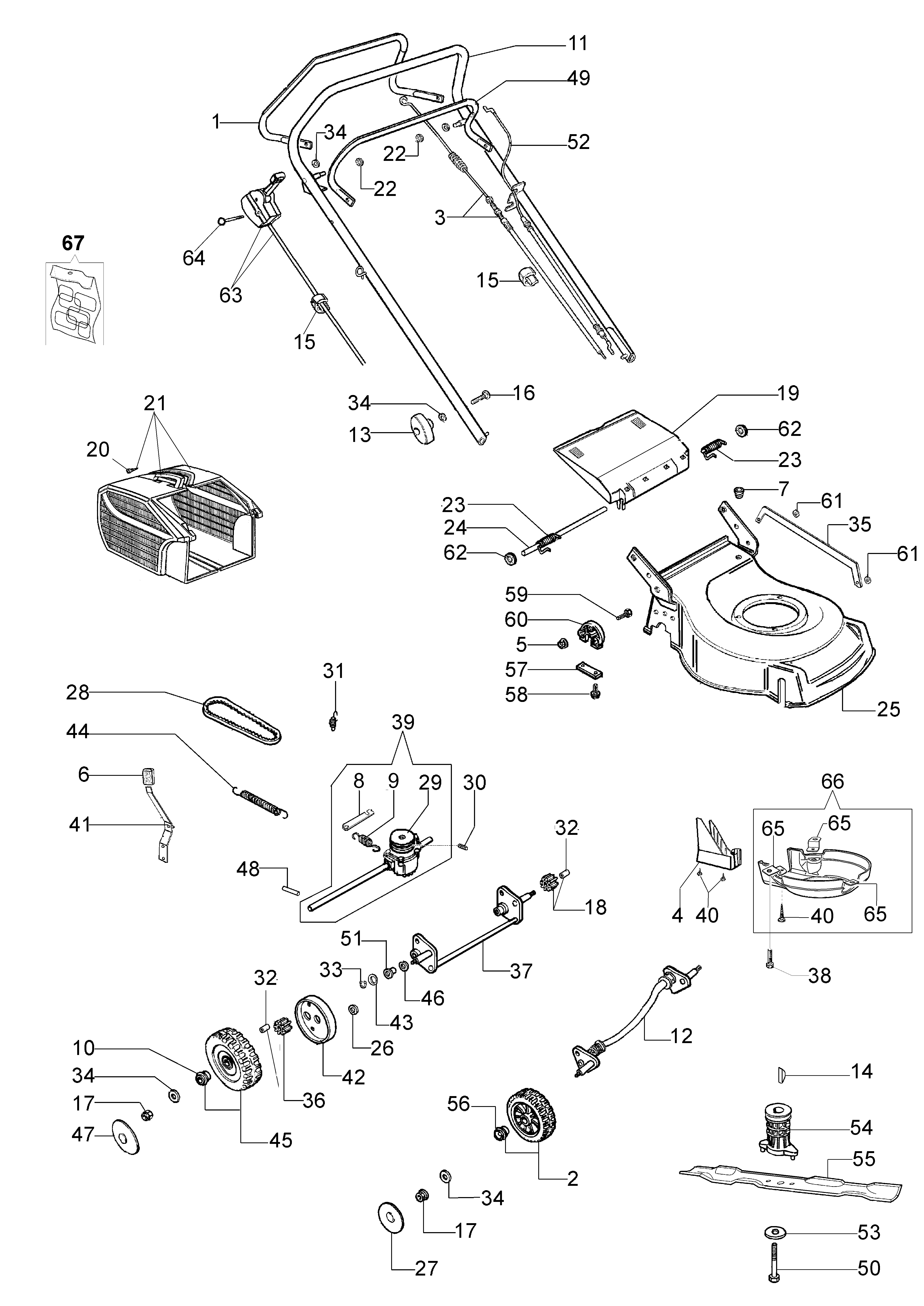

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 66060105R | Levier | Disponible | Voir la pièce |
| 2 | 66110281 | Kit roue | Disponible | Voir la pièce |
| 3 | 66060058CR | Câble traction | Non reliée | |
| 4 | 66100288 | Protection | Nous contacter | Voir la pièce |
| 5 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 6 | 66070021R | Poignée | Nous contacter | Voir la pièce |
| 7 | 66030038R | Passe-cable | Non reliée | |
| 8 | 66070100 | Levier | Disponible | Voir la pièce |
| 9 | 66070980R | Ressort | Non reliée | |
| 10 | 66030057R | Roulement | Disponible | Voir la pièce |
| 11 | 66060104AR | Guidon | Disponible | Voir la pièce |
| 12 | 66070748 | Kit essieu | Disponible | Voir la pièce |
| 13 | 4119013AR | Poignée de serrage | Non reliée | |
| 14 | 8202126R | Clavette | Disponible | Voir la pièce |
| 15 | 66060231R | Bande | Disponible | Voir la pièce |
| 15 | 66060231R | Bande | Disponible | Voir la pièce |
| 16 | 3910015R | Vis | Non reliée | |
| 17 | 3914012R | Ecrou | Disponible | Voir la pièce |
| 17 | 3914012R | Ecrou | Disponible | Voir la pièce |
| 18 | 66070437R | Pignon gauche | Disponible | Voir la pièce |
| 19 | 66110014R | Fermature | Non reliée | |
| 20 | 3960013R | Vis | Non reliée | |
| 21 | 66112001R | Groupe sac | Disponible | Voir la pièce |
| 22 | 3045033R | Arret | Non reliée | |
| 22 | 3045033R | Arret | Non reliée | |
| 23 | 66110610 | Kit ressort | Disponible | Voir la pièce |
| 23 | 66110610 | Kit ressort | Disponible | Voir la pièce |
| 24 | 66110026R | Goujon | Disponible | Voir la pièce |
| 25 | 66100281R | Châssis | Non reliée | |
| 26 | 3916012R | Rondelle | Disponible | Voir la pièce |
| 27 | 66110278R | Enjoliveur | Nous contacter | Voir la pièce |
| 28 | 3047026R | Courroie | Disponible | Voir la pièce |
| 29 | 66071084R | Poulie | Disponible | Voir la pièce |
| 30 | 3803010 | Vis | Disponible | Voir la pièce |
| 31 | 66070035CR | Ressort | Nous contacter | Voir la pièce |
| 32 | 66070435R | Bague | Disponible | Voir la pièce |
| 32 | 66070435R | Bague | Disponible | Voir la pièce |
| 33 | 3024012R | Bague seeger | Disponible | Voir la pièce |
| 34 | 3916008R | Rondelle | Non reliée | |
| 34 | 3916008R | Rondelle | Non reliée | |
| 34 | 3916008R | Rondelle | Non reliée | |
| 34 | 3916008R | Rondelle | Non reliée | |
| 35 | 66110012 | Tige | Disponible | Voir la pièce |
| 36 | 66070436R | Pignon droite | Disponible | Voir la pièce |
| 37 | 66070013C | Essieu posterieur | Disponible | Voir la pièce |
| 38 | 3806076R | Vis | Disponible | Voir la pièce |
| 39 | 66070017ER | Transmission | Nous contacter | Voir la pièce |
| 40 | 011200035R | Vis | Non reliée | |
| 40 | 011200035R | Vis | Non reliée | |
| 41 | 66070018R | Levier | Nous contacter | Voir la pièce |
| 42 | 66070060R | Enjoliveur | Nous contacter | Voir la pièce |
| 43 | 66030044R | Entretoise | Non reliée | |
| 44 | 66070036R | Ressort | Non reliée | |
| 45 | 66062097 | Kit roue | Non reliée | |
| 46 | 8202311R | Bague | Disponible | Voir la pièce |
| 47 | 66030145R | Enjoliveur | Disponible | Voir la pièce |
| 48 | 66060010R | Rouleau | Disponible | Voir la pièce |
| 49 | 66060106R | Levier | Disponible | Voir la pièce |
| 50 | 3906150R | Vis | Disponible | Voir la pièce |
| 51 | 66060030R | Bague | Disponible | Voir la pièce |
| 52 | 66060108R | Câble de frein moteur | Non reliée | |
| 53 | 66060384R | Rondelle | Disponible | Voir la pièce |
| 54 | 66030036 | Moyeu compl. | Non reliée | |
| 55 | 66100221R | Lame mulching | Disponible | Voir la pièce |
| 56 | 66030081R | Roulement | Non reliée | |
| 57 | 66030039 | Plaque | Disponible | Voir la pièce |
| 58 | 3960031R | Vis | Disponible | Voir la pièce |
| 59 | 3801022R | Vis | Non reliée | |
| 60 | 66110781R | Support | Nous contacter | Voir la pièce |
| 61 | 3045035R | Arret | Disponible | Voir la pièce |
| 61 | 3045035R | Arret | Disponible | Voir la pièce |
| 62 | 3045034R | Arret | Non reliée | |
| 62 | 3045034R | Arret | Non reliée | |
| 63 | 66060164CR | Levier accelerateur | Non reliée | |
| 64 | 3910020R | Vis | Disponible | Voir la pièce |
| 65 | 66070228AR | Support | Disponible | Voir la pièce |
| 65 | 66070228AR | Support | Disponible | Voir la pièce |
| 65 | 66070228AR | Support | Disponible | Voir la pièce |
| 66 | 66070233A | Kit protection | Nous contacter | Voir la pièce |
| 67 | 66072044A | Kit etiquettes | Disponible | Voir la pièce |

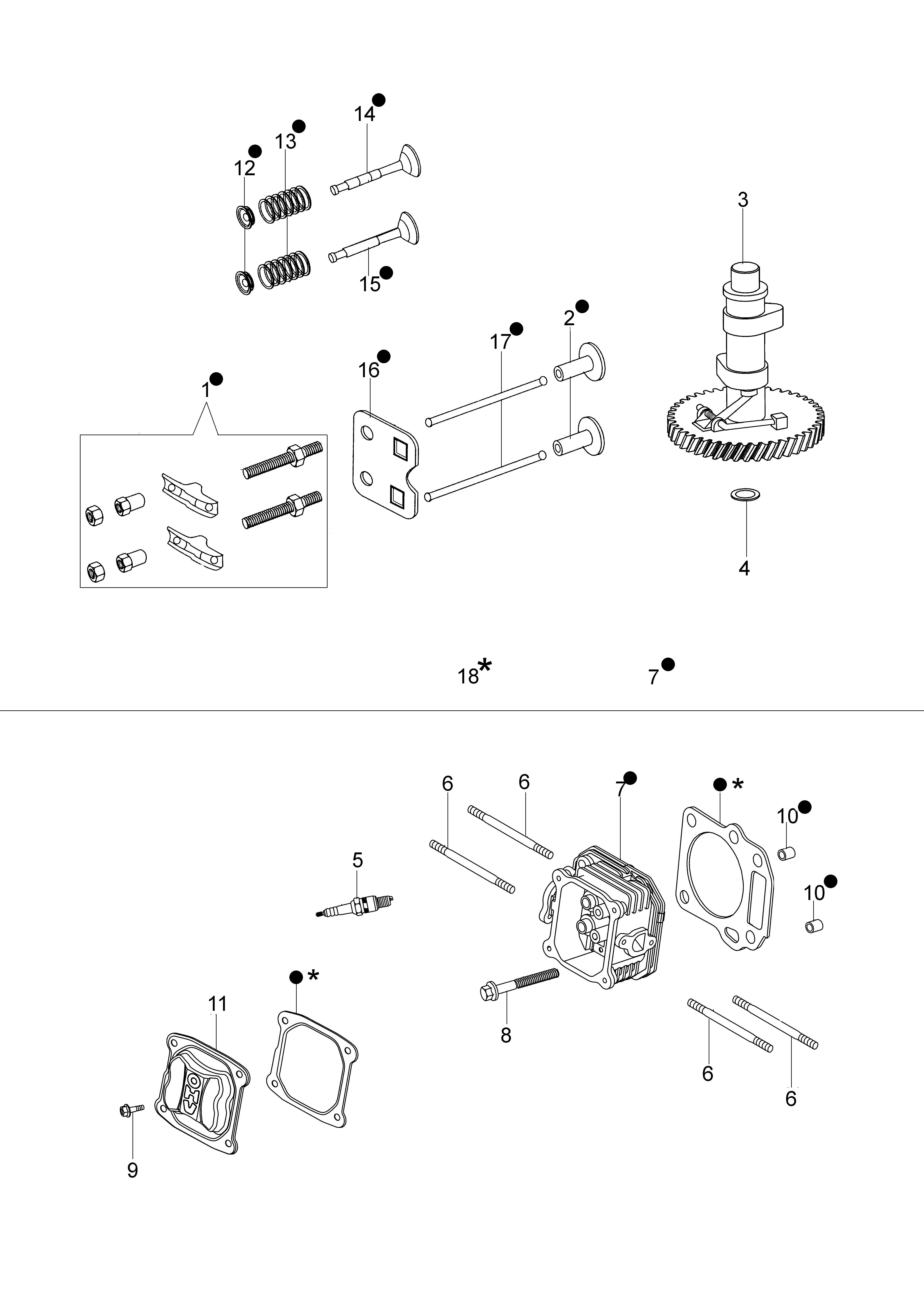

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150368 | Balancier | Disponible | Voir la pièce |
| 2 | L66150403 | Guide | Disponible | Voir la pièce |
| 3 | L66150404 | Arbre à cames | Nous contacter | Voir la pièce |
| 4 | L66150399 | Rondelle | Disponible | Voir la pièce |
| 5 | 3055123R | Bougie | Non reliée | |
| 6 | L66150396 | Goujon | Disponible | Voir la pièce |
| 6 | L66150396 | Goujon | Disponible | Voir la pièce |
| 6 | L66150396 | Goujon | Disponible | Voir la pièce |
| 6 | L66150396 | Goujon | Disponible | Voir la pièce |
| 7 | L66150215 | Tête cylindre | Disponible | Voir la pièce |
| 7 | L66150215 | Tête cylindre | Disponible | Voir la pièce |
| 8 | L66150005 | Vis | Disponible | Voir la pièce |
| 9 | L66150393 | Vis | Disponible | Voir la pièce |
| 10 | L66150350 | Goupille | Nous contacter | Voir la pièce |
| 10 | L66150350 | Goupille | Nous contacter | Voir la pièce |
| 11 | L66150394 | Couvercle | Disponible | Voir la pièce |
| 12 | L66150398 | Guide ressort | Disponible | Voir la pièce |
| 13 | L66150366 | Ressort soupape | Disponible | Voir la pièce |
| 14 | L66150400 | Soupape | Disponible | Voir la pièce |
| 15 | L66150400 | Soupape | Disponible | Voir la pièce |
| 16 | L66150401 | Tôle | Disponible | Voir la pièce |
| 17 | L66150402 | Tige balancier | Disponible | Voir la pièce |
| 18 | L66150209 | Kit joints | Disponible | Voir la pièce |

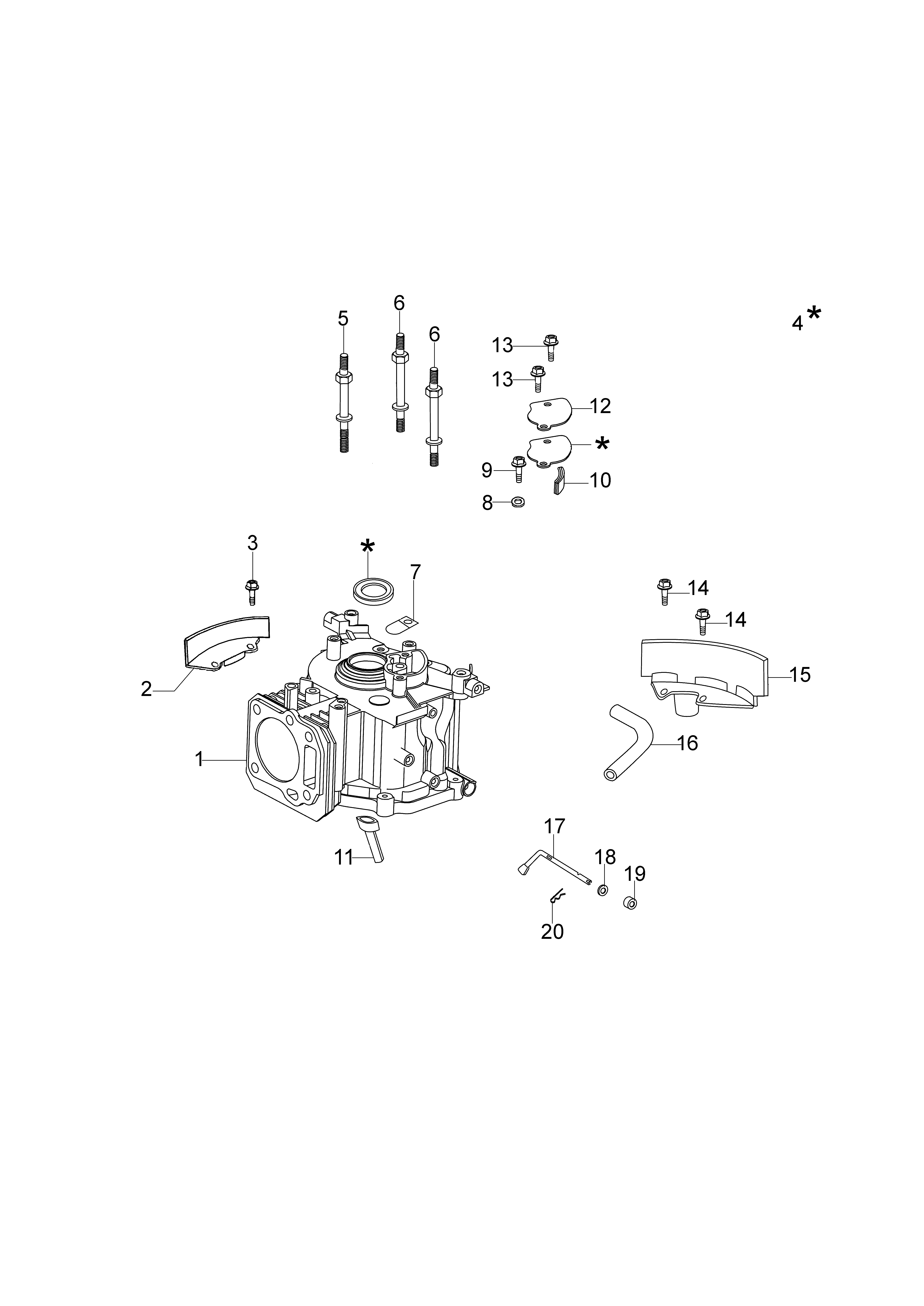

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150013 | Bloc moteur complet | Disponible | Voir la pièce |
| 2 | L66150031 | Protection | Nous contacter | Voir la pièce |
| 3 | L66150464 | Vis | Disponible | Voir la pièce |
| 4 | L66150209 | Kit joints | Disponible | Voir la pièce |
| 4 | L66150209 | Kit joints | Disponible | Voir la pièce |
| 4 | L66150209 | Kit joints | Disponible | Voir la pièce |
| 5 | L66150407 | Goujon | Disponible | Voir la pièce |
| 6 | L66150408 | Goujon | Disponible | Voir la pièce |
| 6 | L66150408 | Goujon | Disponible | Voir la pièce |
| 7 | L66150410 | Soupape à lamelle | Disponible | Voir la pièce |
| 8 | L66150035 | Rondelle | Disponible | Voir la pièce |
| 9 | L66150411 | Vis | Nous contacter | Voir la pièce |
| 10 | L66150023 | Évent filtre | Disponible | Voir la pièce |
| 11 | L66150025 | All.sfiato | Disponible | Voir la pièce |
| 12 | L66150413 | Bouchon | Disponible | Voir la pièce |
| 13 | L66150414 | Vis | Nous contacter | Voir la pièce |
| 13 | L66150414 | Vis | Nous contacter | Voir la pièce |
| 14 | L66150316 | Vis | Disponible | Voir la pièce |
| 14 | L66150316 | Vis | Disponible | Voir la pièce |
| 15 | L66150406 | Protection | Disponible | Voir la pièce |
| 16 | L66150229 | Tuyau | Disponible | Voir la pièce |
| 17 | L66150417 | Arbre régulateur | Nous contacter | Voir la pièce |
| 18 | L66150035 | Rondelle | Disponible | Voir la pièce |
| 19 | L66150419 | Joint | Disponible | Voir la pièce |
| 20 | L66150353 | Goupille | Disponible | Voir la pièce |

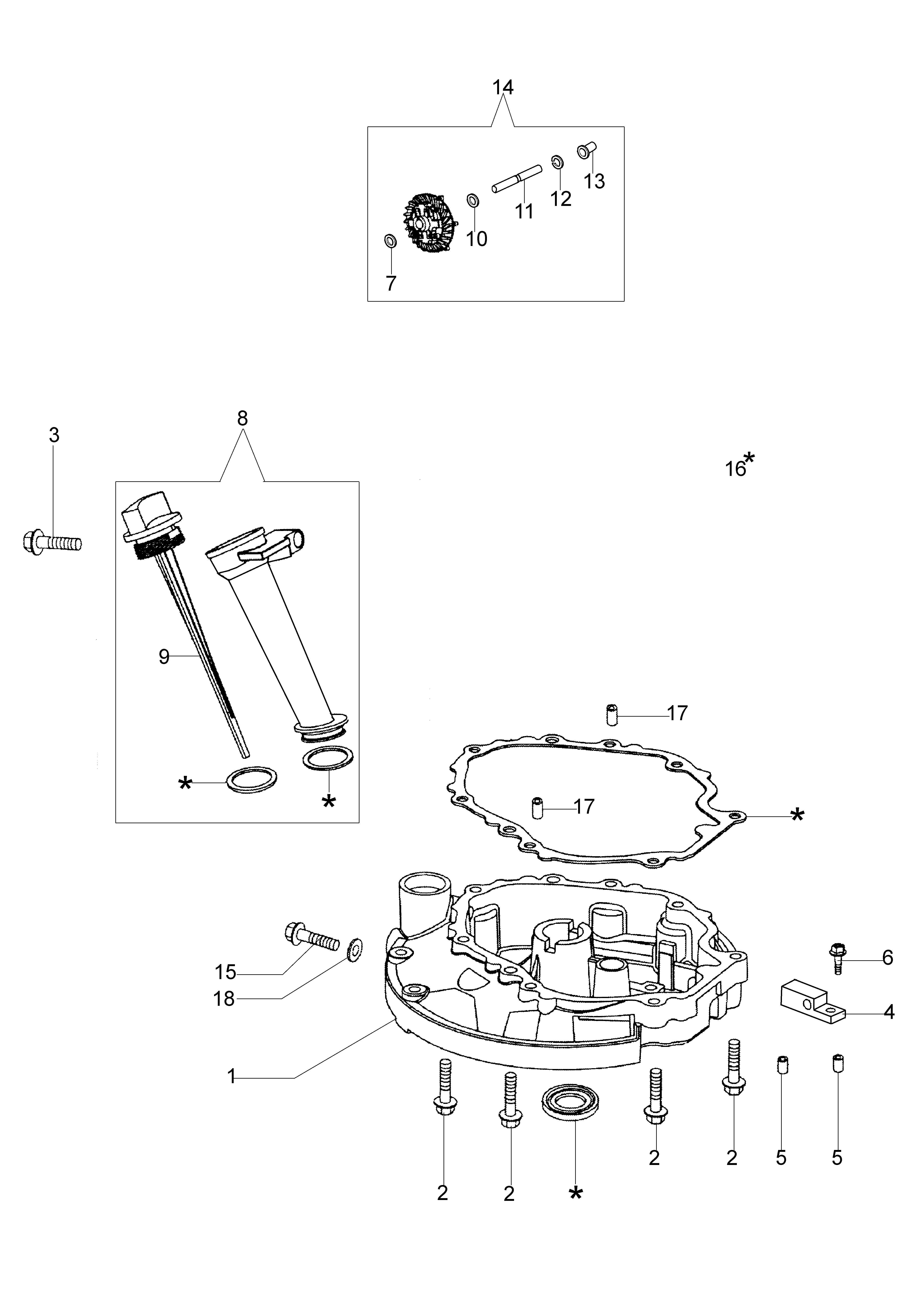

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150044 | Couvercle | Disponible | Voir la pièce |
| 2 | L66150452 | Vis | Disponible | Voir la pièce |
| 2 | L66150452 | Vis | Disponible | Voir la pièce |
| 2 | L66150452 | Vis | Disponible | Voir la pièce |
| 2 | L66150452 | Vis | Disponible | Voir la pièce |
| 3 | L66150453 | Vis | Disponible | Voir la pièce |
| 4 | L66150454 | Plaque supp.régulateur | Nous contacter | Voir la pièce |
| 5 | L66150455 | Bague | Disponible | Voir la pièce |
| 5 | L66150455 | Bague | Disponible | Voir la pièce |
| 6 | L66150456 | Vis | Disponible | Voir la pièce |
| 7 | L66150035 | Rondelle | Disponible | Voir la pièce |
| 8 | L66150458 | Kit bouchon huile av/supp. | Non reliée | |
| 9 | L66150458 | Kit bouchon huile av/supp. | Non reliée | |
| 10 | L66150053 | Rondelle | Nous contacter | Voir la pièce |
| 11 | L66150054 | Axe de guidage | Disponible | Voir la pièce |
| 12 | L66150304 | Régulateur | Nous contacter | Voir la pièce |
| 13 | L66150304 | Régulateur | Nous contacter | Voir la pièce |
| 14 | L66150457 | Régulateur | Disponible | Voir la pièce |
| 15 | L66150352 | Vis | Disponible | Voir la pièce |
| 16 | L66150209 | Kit joints | Disponible | Voir la pièce |
| 17 | L66150357 | Goupille | Disponible | Voir la pièce |
| 17 | L66150357 | Goupille | Disponible | Voir la pièce |
| 18 | L66150354 | Rondelle | Disponible | Voir la pièce |

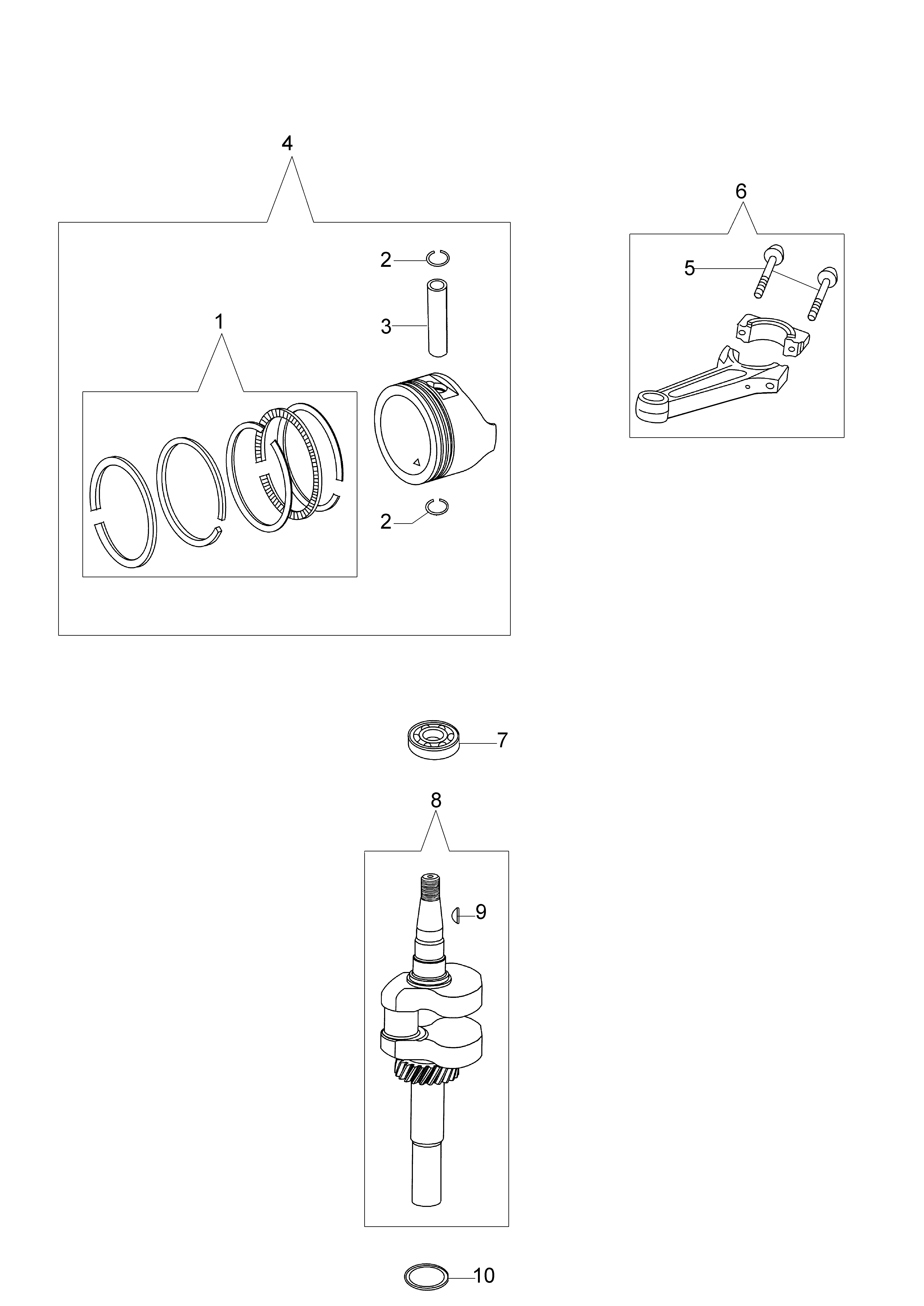

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150070 | Kit segments | Disponible | Voir la pièce |
| 2 | L66150372 | Arrêt | Nous contacter | Voir la pièce |
| 2 | L66150372 | Arrêt | Nous contacter | Voir la pièce |
| 3 | L66150342 | Axe du piston | Disponible | Voir la pièce |
| 4 | L66150217A | Piston complet | Disponible | Voir la pièce |
| 5 | L66150078 | Vis bielle | Disponible | Voir la pièce |
| 6 | L66150421 | Bielle (complète) | Nous contacter | Voir la pièce |
| 7 | L66150355 | Roulement | Disponible | Voir la pièce |
| 8 | L66150423 | Vilebrequin | Disponible | Voir la pièce |
| 9 | L66150081 | Clavette | Disponible | Voir la pièce |
| 10 | L66150424 | Rondelle | Disponible | Voir la pièce |

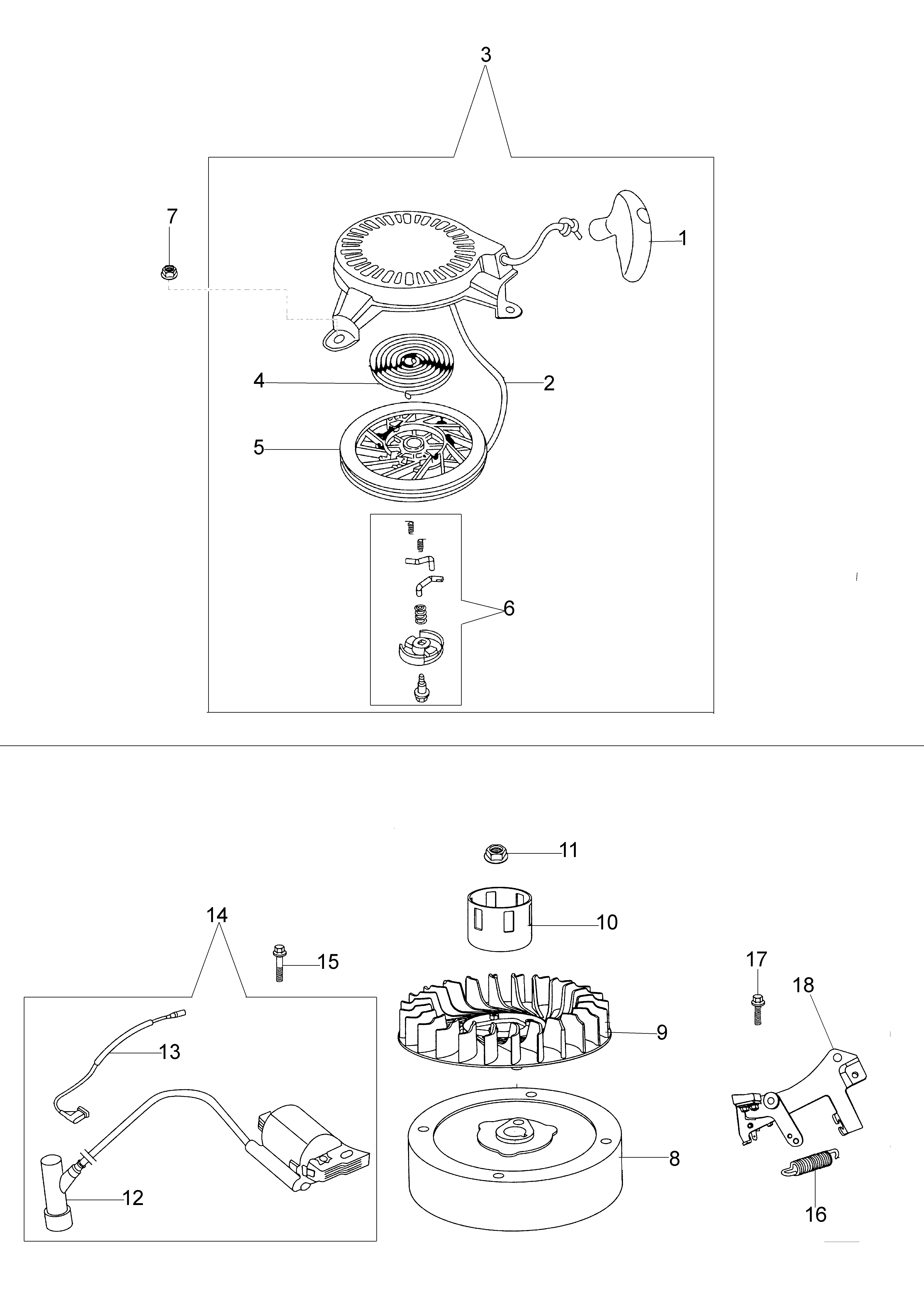

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150103 | Poignée de démarrage | Disponible | Voir la pièce |
| 2 | L66150104 | Corde de démarrage | Disponible | Voir la pièce |
| 3 | L66150112 | Démarrage complet | Disponible | Voir la pièce |
| 4 | L66150105 | Ressort de démarrage | Non reliée | |
| 5 | L66150106 | Poulie de démarr. | Disponible | Voir la pièce |
| 6 | L66150218A | Kit cliquette | Disponible | Voir la pièce |
| 7 | 004400959R | Ecrou | Disponible | Voir la pièce |
| 8 | L66150425 | Volant | Disponible | Voir la pièce |
| 9 | L66150426 | Ventilateur | Nous contacter | Voir la pièce |
| 10 | L66150147 | Poulie | Disponible | Voir la pièce |
| 11 | L66150376 | Écrou | Disponible | Voir la pièce |
| 12 | L66150427 | Pipette | Disponible | Voir la pièce |
| 13 | L66150428 | Câble de masse | Nous contacter | Voir la pièce |
| 14 | L66150429 | Bobine | Non reliée | |
| 15 | L66150416 | Vis | Nous contacter | Voir la pièce |
| 16 | L66150257 | Ressort (frein) | Disponible | Voir la pièce |
| 17 | L66150416 | Vis | Nous contacter | Voir la pièce |
| 18 | L66150154 | Frein volant | Disponible | Voir la pièce |

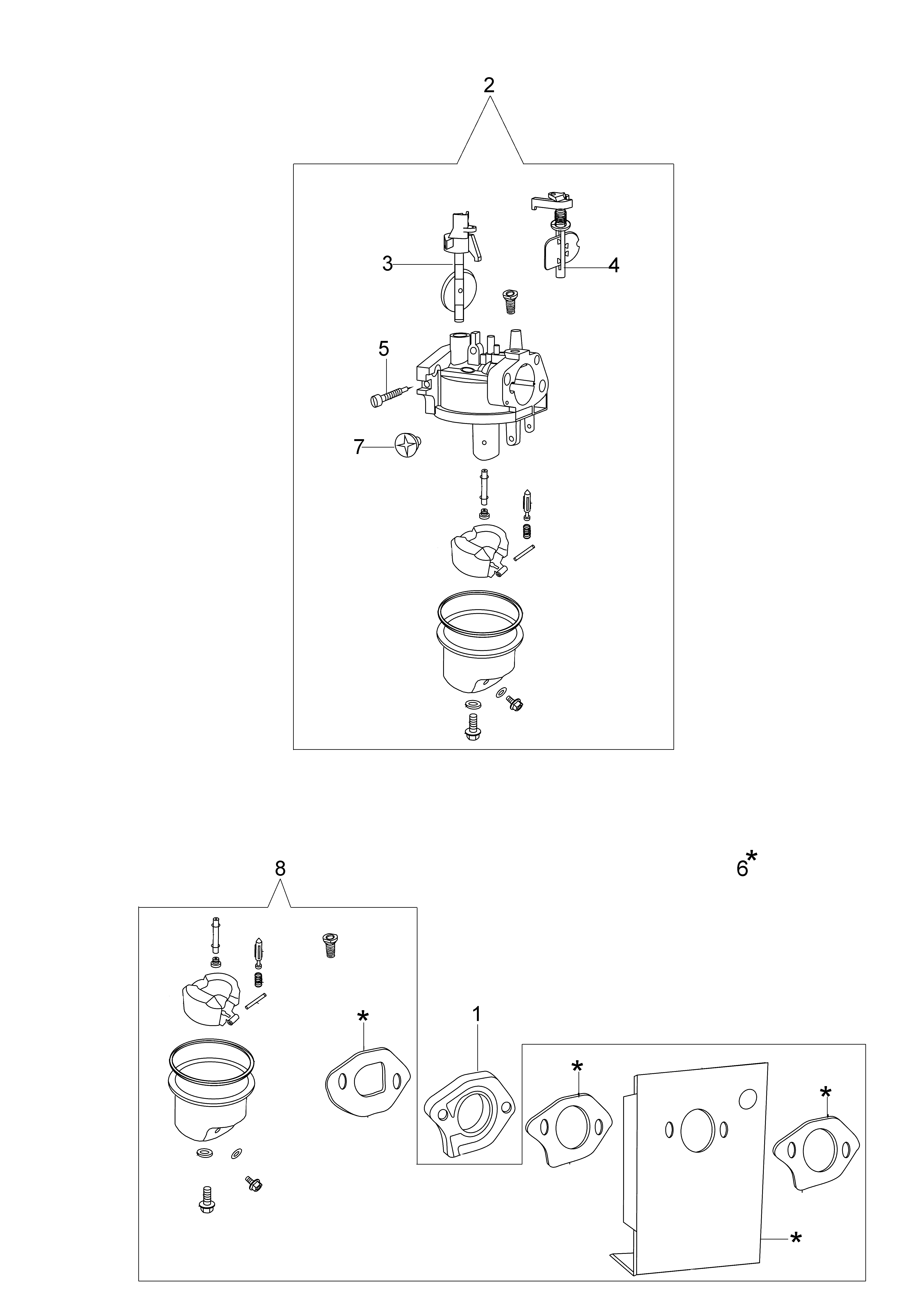

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66151981 | Bride thermique | Disponible | Voir la pièce |
| 2 | L66150142A | Carburateur | Non reliée | |
| 3 | - | N | Non reliée | |
| 4 | L66150135 | Levier air | Nous contacter | Voir la pièce |
| 5 | - | N | Non reliée | |
| 6 | L66150209 | Kit joints | Disponible | Voir la pièce |
| 7 | - | N | Non reliée | |
| 8 | L66150211 | Kit réparation | Disponible | Voir la pièce |

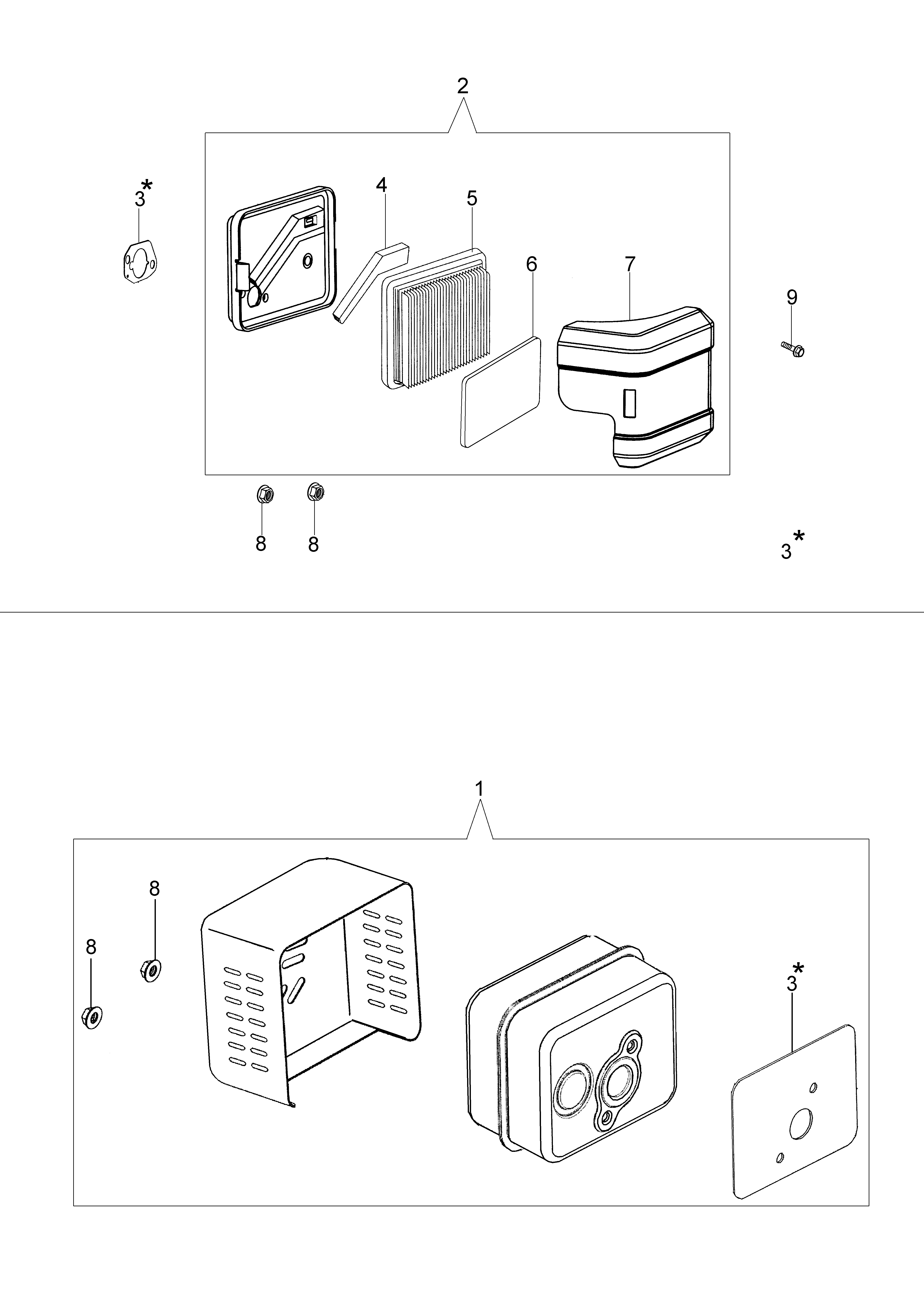

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150443 | Kit d | Nous contacter | Voir la pièce |
| 2 | L66150250 | Kit filtre à air | Non reliée | |
| 3 | L66150209 | Kit joints | Disponible | Voir la pièce |
| 3 | L66150209 | Kit joints | Disponible | Voir la pièce |
| 3 | L66150209 | Kit joints | Disponible | Voir la pièce |
| 4 | L66150250 | Kit filtre à air | Non reliée | |
| 5 | L66150445 | Filtre à aire | Non reliée | |
| 6 | L66150255 | Eponge | Disponible | Voir la pièce |
| 7 | L66150250 | Kit filtre à air | Non reliée | |
| 8 | L66150185 | Écrou | Disponible | Voir la pièce |
| 8 | L66150185 | Écrou | Disponible | Voir la pièce |
| 8 | L66150185 | Écrou | Disponible | Voir la pièce |
| 8 | L66150185 | Écrou | Disponible | Voir la pièce |
| 9 | L66150251 | Vis | Disponible | Voir la pièce |

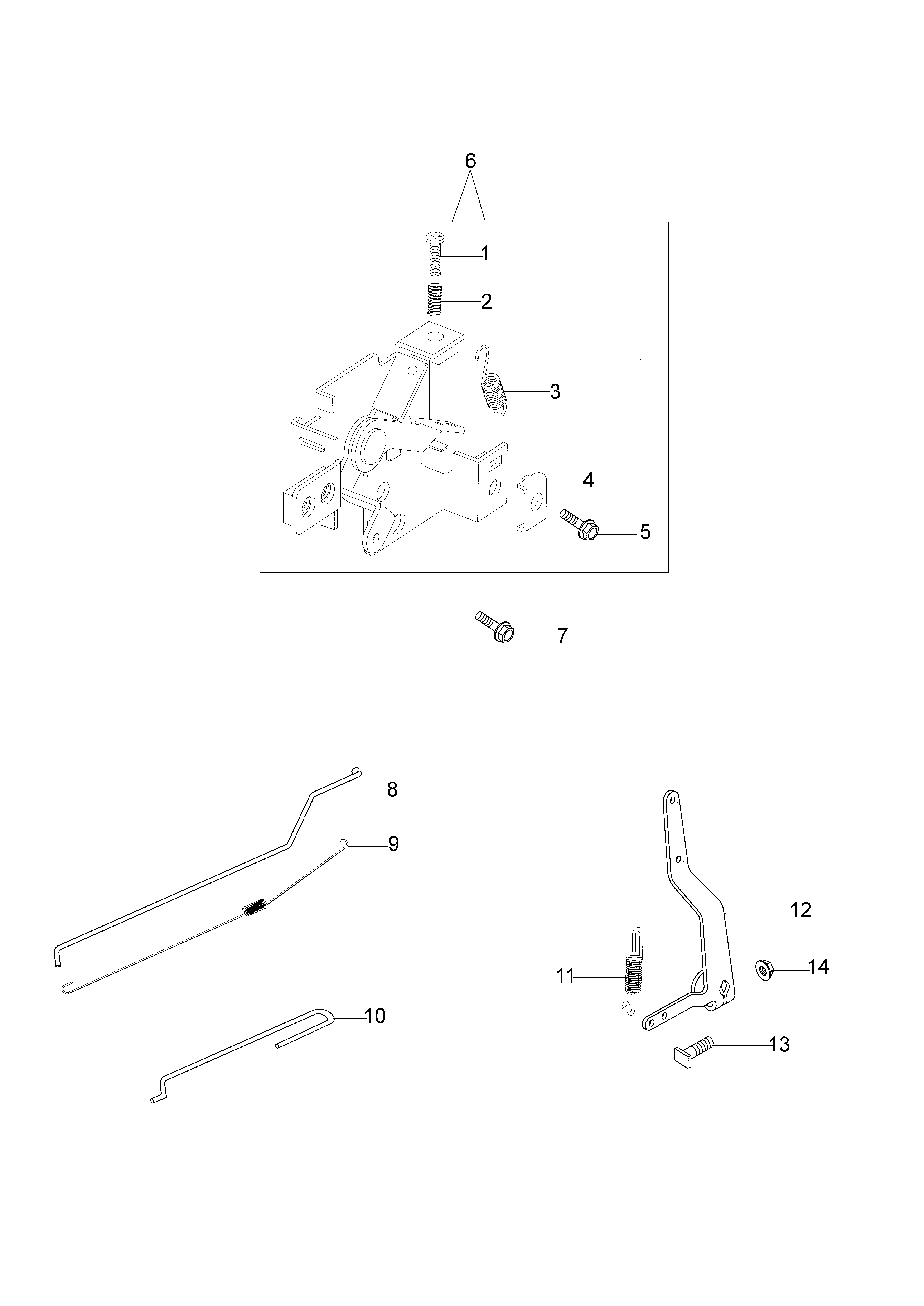

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150168 | Vis de réglage | Nous contacter | Voir la pièce |
| 2 | L66150169 | Ressort | Non reliée | |
| 3 | L66150170 | Ressort | Non reliée | |
| 4 | L66150468 | Tôle | Disponible | Voir la pièce |
| 5 | L66150172 | Vis m5x16 | Disponible | Voir la pièce |
| 6 | L66150470 | Levier complet | Disponible | Voir la pièce |
| 7 | L66150464 | Vis | Disponible | Voir la pièce |
| 8 | L66150236 | Tige | Disponible | Voir la pièce |
| 9 | L66150237 | Ressort | Disponible | Voir la pièce |
| 10 | L66150461 | Levier accélérateur | Disponible | Voir la pièce |
| 11 | L66150448 | Ressort | Disponible | Voir la pièce |
| 12 | L66150447 | Levier de commande | Disponible | Voir la pièce |
| 13 | L66150382 | Vis | Disponible | Voir la pièce |
| 14 | L66150185 | Écrou | Disponible | Voir la pièce |

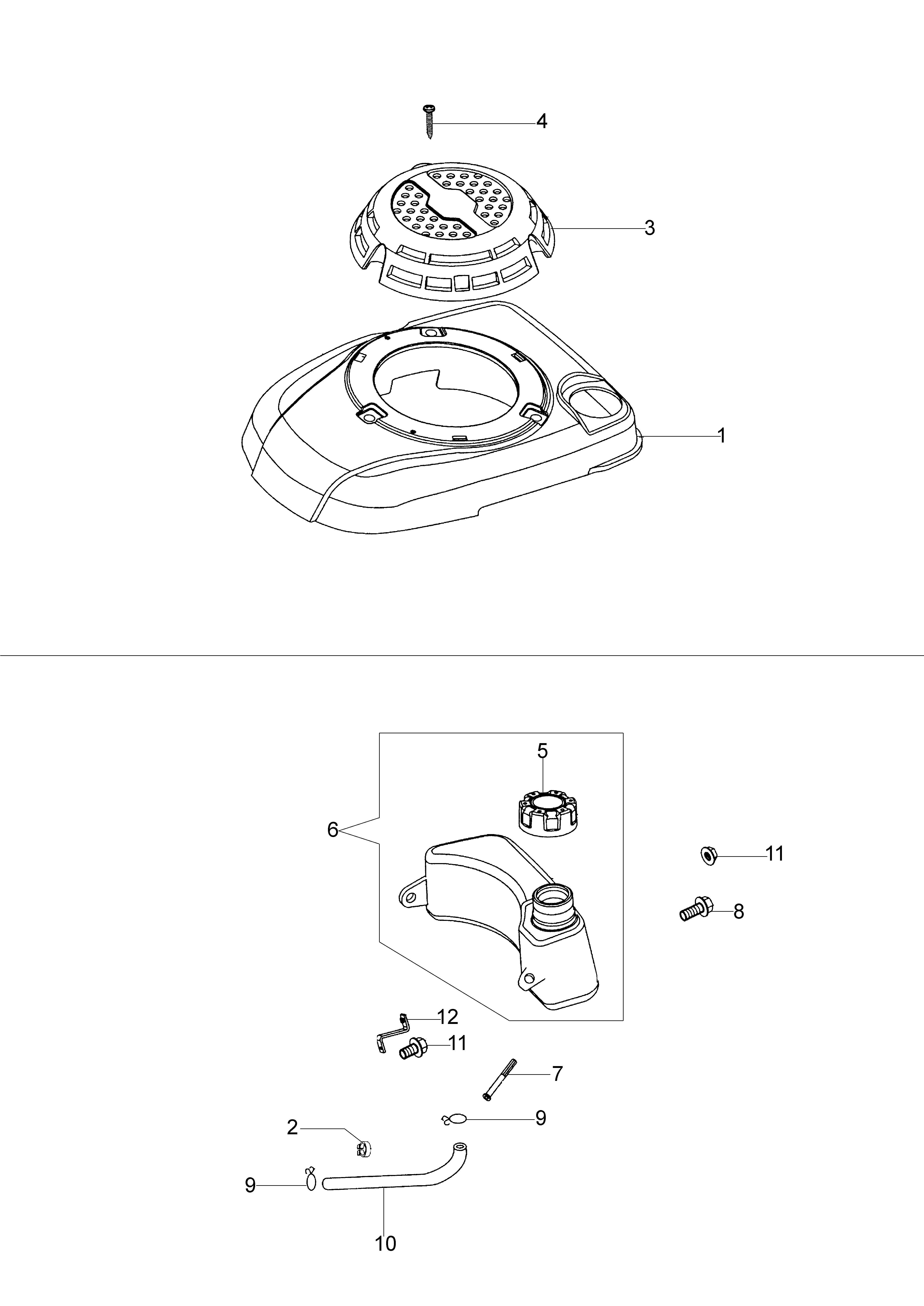

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150189 | Couvercle | Disponible | Voir la pièce |
| 2 | L66150440 | Clip | Disponible | Voir la pièce |
| 3 | L66150191 | Cache ventilateur | Disponible | Voir la pièce |
| 4 | L66150192 | Vis | Disponible | Voir la pièce |
| 5 | L66150437 | Bouchon | Non reliée | |
| 6 | L66150436 | Réservoir complet | Non reliée | |
| 7 | L66150439 | Filtre | Disponible | Voir la pièce |
| 8 | L66150197 | Vis | Disponible | Voir la pièce |
| 9 | L66150435 | Clip | Disponible | Voir la pièce |
| 9 | L66150435 | Clip | Disponible | Voir la pièce |
| 10 | L66150432 | Tuyau | Disponible | Voir la pièce |
| 11 | L66150464 | Vis | Disponible | Voir la pièce |
| 11 | L66150464 | Vis | Disponible | Voir la pièce |
| 12 | L66150202 | Support réservoir | Disponible | Voir la pièce |
