Vue Éclatée S 440 PK CONFORT PLUS (K605) RESTYLING MY 26
Retrouvez les pièces détachées, références et repères disponibles pour S 440 PK CONFORT PLUS (K605) RESTYLING MY 26.

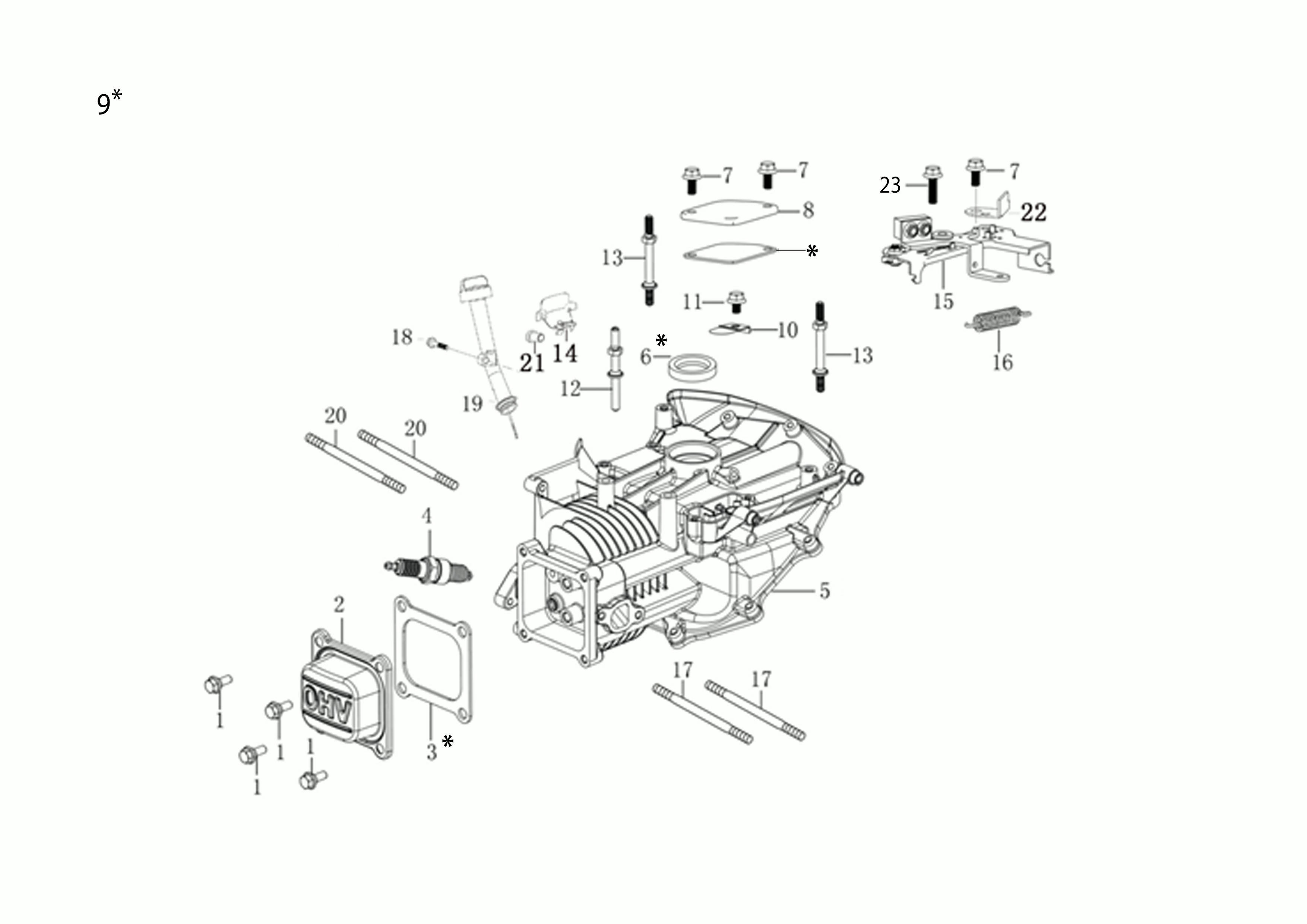

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150393 | Vis | Disponible | Voir la pièce |
| 1 | L66150393 | Vis | Disponible | Voir la pièce |
| 1 | L66150393 | Vis | Disponible | Voir la pièce |
| 1 | L66150393 | Vis | Disponible | Voir la pièce |
| 2 | L66151522 | Couvercle | Disponible | Voir la pièce |
| 3 | L66151523 | Joint | Disponible | Voir la pièce |
| 4 | 3055123R | Bougie | Non reliée | |
| 5 | L66151524 | Carter moteur | Disponible | Voir la pièce |
| 6 | L66150409 | Bague d | Disponible | Voir la pièce |
| 7 | L66150464 | Vis | Disponible | Voir la pièce |
| 7 | L66150464 | Vis | Disponible | Voir la pièce |
| 7 | L66150464 | Vis | Disponible | Voir la pièce |
| 8 | L66151525 | Bouchon | Disponible | Voir la pièce |
| 9 | L66151570 | Kit joints | Disponible | Voir la pièce |
| 9 | L66151570 | Kit joints | Disponible | Voir la pièce |
| 9 | L66151570 | Kit joints | Disponible | Voir la pièce |
| 9 | L66151570 | Kit joints | Disponible | Voir la pièce |
| 10 | L66150410 | Soupape à lamelle | Disponible | Voir la pièce |
| 11 | L66151526 | Vis | Disponible | Voir la pièce |
| 12 | L66151527 | Goujon | Disponible | Voir la pièce |
| 13 | L66151528 | Goujon | Disponible | Voir la pièce |
| 13 | L66151528 | Goujon | Disponible | Voir la pièce |
| 14 | L66151529 | Support | Nous contacter | Voir la pièce |
| 15 | L66151530 | Frein | Nous contacter | Voir la pièce |
| 16 | L66151531 | Ressort | Disponible | Voir la pièce |
| 17 | L66151532 | Goujon | Nous contacter | Voir la pièce |
| 17 | L66151532 | Goujon | Nous contacter | Voir la pièce |
| 18 | L66150453 | Vis | Disponible | Voir la pièce |
| 19 | L66151533 | Kit bouchon huile | Disponible | Voir la pièce |
| 20 | L66151534 | Goujon | Disponible | Voir la pièce |
| 20 | L66151534 | Goujon | Disponible | Voir la pièce |
| 21 | L66151535 | Bague | Disponible | Voir la pièce |
| 22 | L66151536 | Etrier | Disponible | Voir la pièce |
| 23 | L66150456 | Vis | Disponible | Voir la pièce |

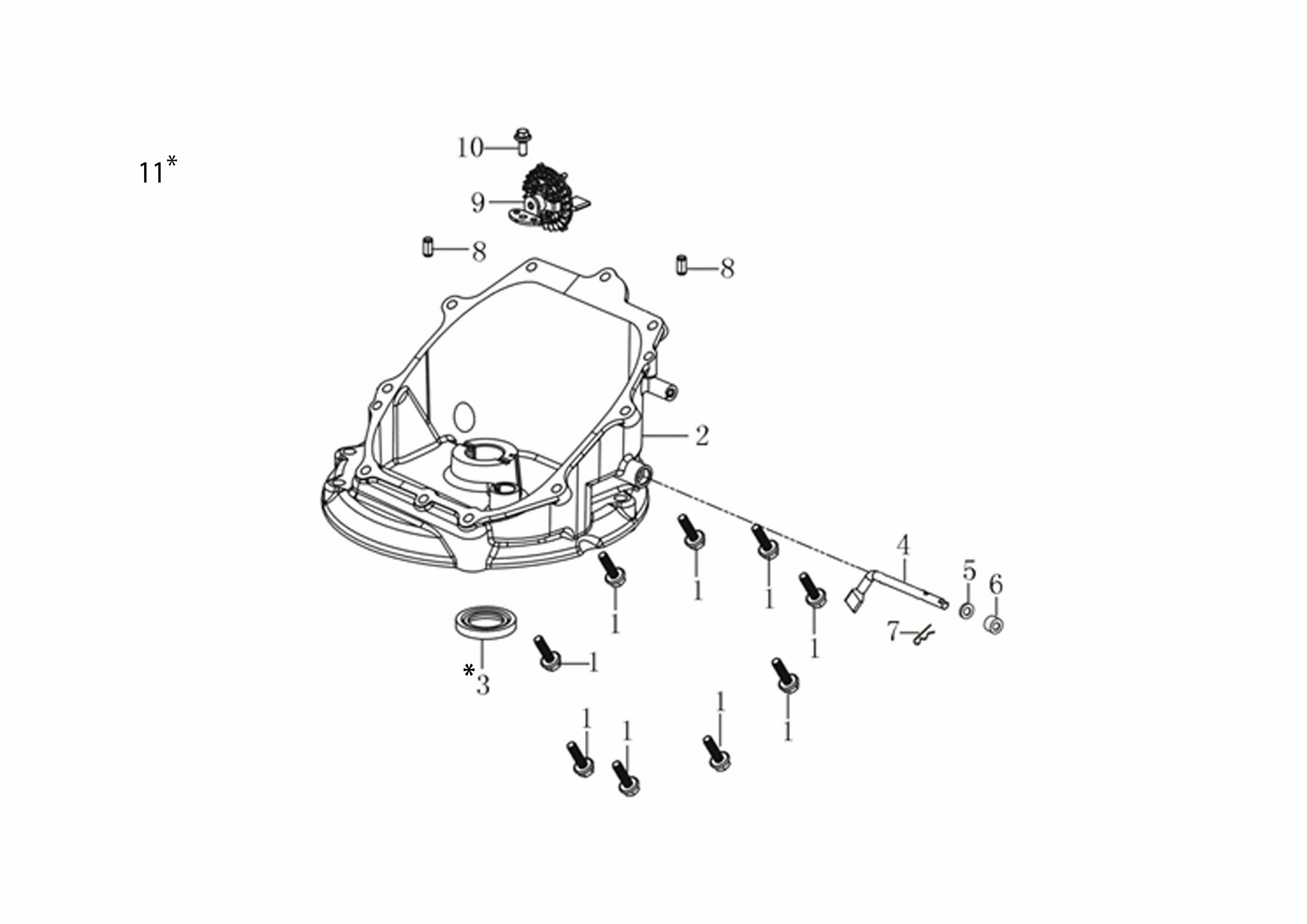

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150817 | Boulon | Disponible | Voir la pièce |
| 1 | L66150817 | Boulon | Disponible | Voir la pièce |
| 1 | L66150817 | Boulon | Disponible | Voir la pièce |
| 1 | L66150817 | Boulon | Disponible | Voir la pièce |
| 1 | L66150817 | Boulon | Disponible | Voir la pièce |
| 1 | L66150817 | Boulon | Disponible | Voir la pièce |
| 1 | L66150817 | Boulon | Disponible | Voir la pièce |
| 1 | L66150817 | Boulon | Disponible | Voir la pièce |
| 1 | L66150817 | Boulon | Disponible | Voir la pièce |
| 2 | L66151537 | Couvercle subassment | Disponible | Voir la pièce |
| 3 | L66150462 | Joint d | Disponible | Voir la pièce |
| 4 | L66151538 | Arbre régulateur | Disponible | Voir la pièce |
| 5 | L66150035 | Rondelle | Disponible | Voir la pièce |
| 6 | L66150419 | Joint | Disponible | Voir la pièce |
| 7 | L66150353 | Goupille | Disponible | Voir la pièce |
| 8 | L66151539 | Pivot | Nous contacter | Voir la pièce |
| 8 | L66151539 | Pivot | Nous contacter | Voir la pièce |
| 9 | L66151540 | Regulateur | Disponible | Voir la pièce |
| 10 | L66150729 | Vis | Disponible | Voir la pièce |
| 11 | L66151570 | Kit joints | Disponible | Voir la pièce |
| 11 | L66151570 | Kit joints | Disponible | Voir la pièce |

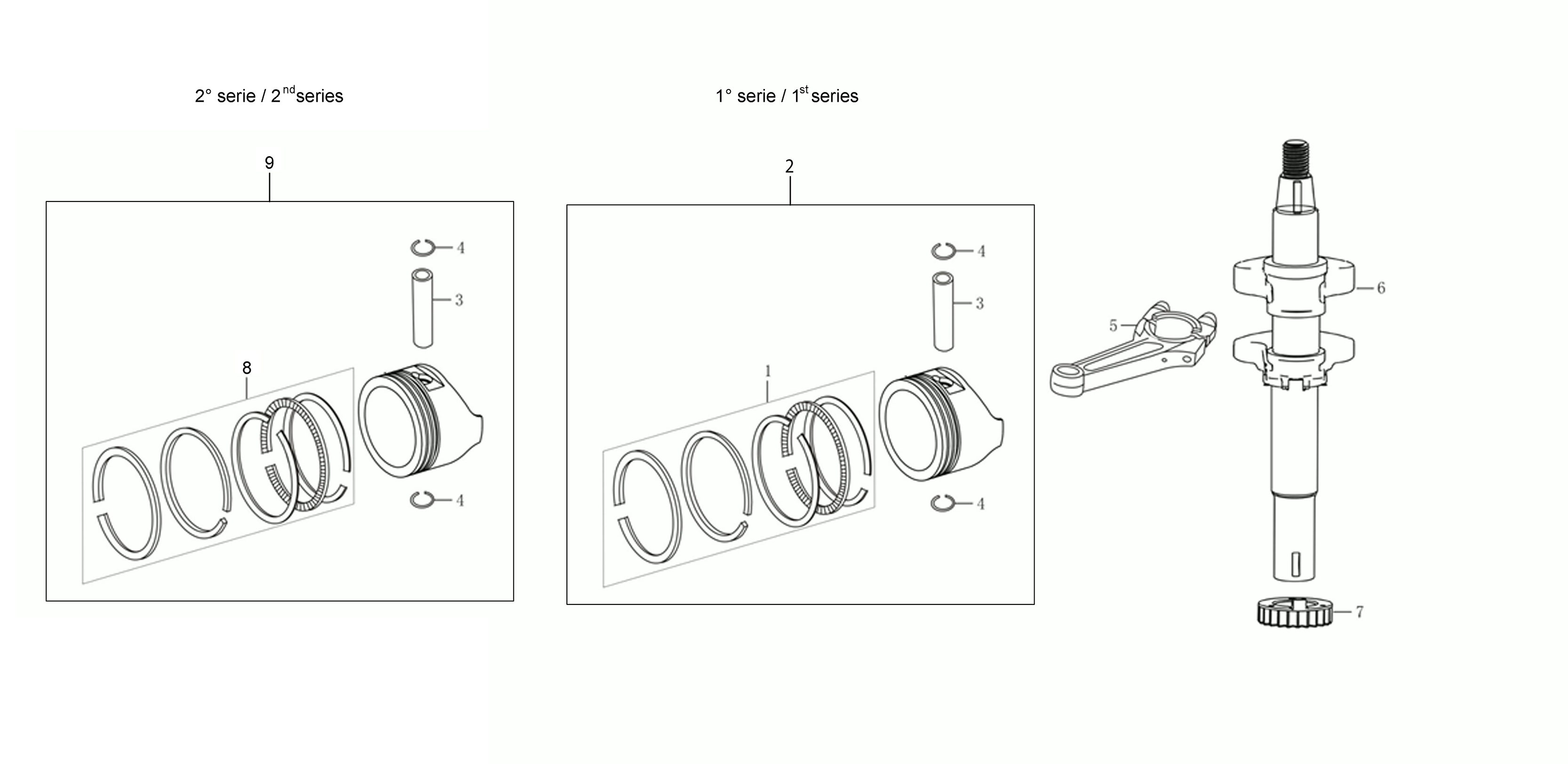

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66151541 | Kit segments | Disponible | Voir la pièce |
| 2 | L66151571 | Piston complet | Disponible | Voir la pièce |
| 3 | L66150342 | Axe du piston | Disponible | Voir la pièce |
| 3 | L66150342 | Axe du piston | Disponible | Voir la pièce |
| 4 | L66150372 | Arrêt | Nous contacter | Voir la pièce |
| 4 | L66150372 | Arrêt | Nous contacter | Voir la pièce |
| 4 | L66150372 | Arrêt | Nous contacter | Voir la pièce |
| 4 | L66150372 | Arrêt | Nous contacter | Voir la pièce |
| 5 | L66151542 | Bielle | Disponible | Voir la pièce |
| 6 | L66151543 | Vilebrequin | Disponible | Voir la pièce |
| 7 | L66151544 | Guide | Disponible | Voir la pièce |
| 8 | L66152078 | Kit segments | Nous contacter | Voir la pièce |
| 9 | L66152080 | Piston complet | Disponible | Voir la pièce |

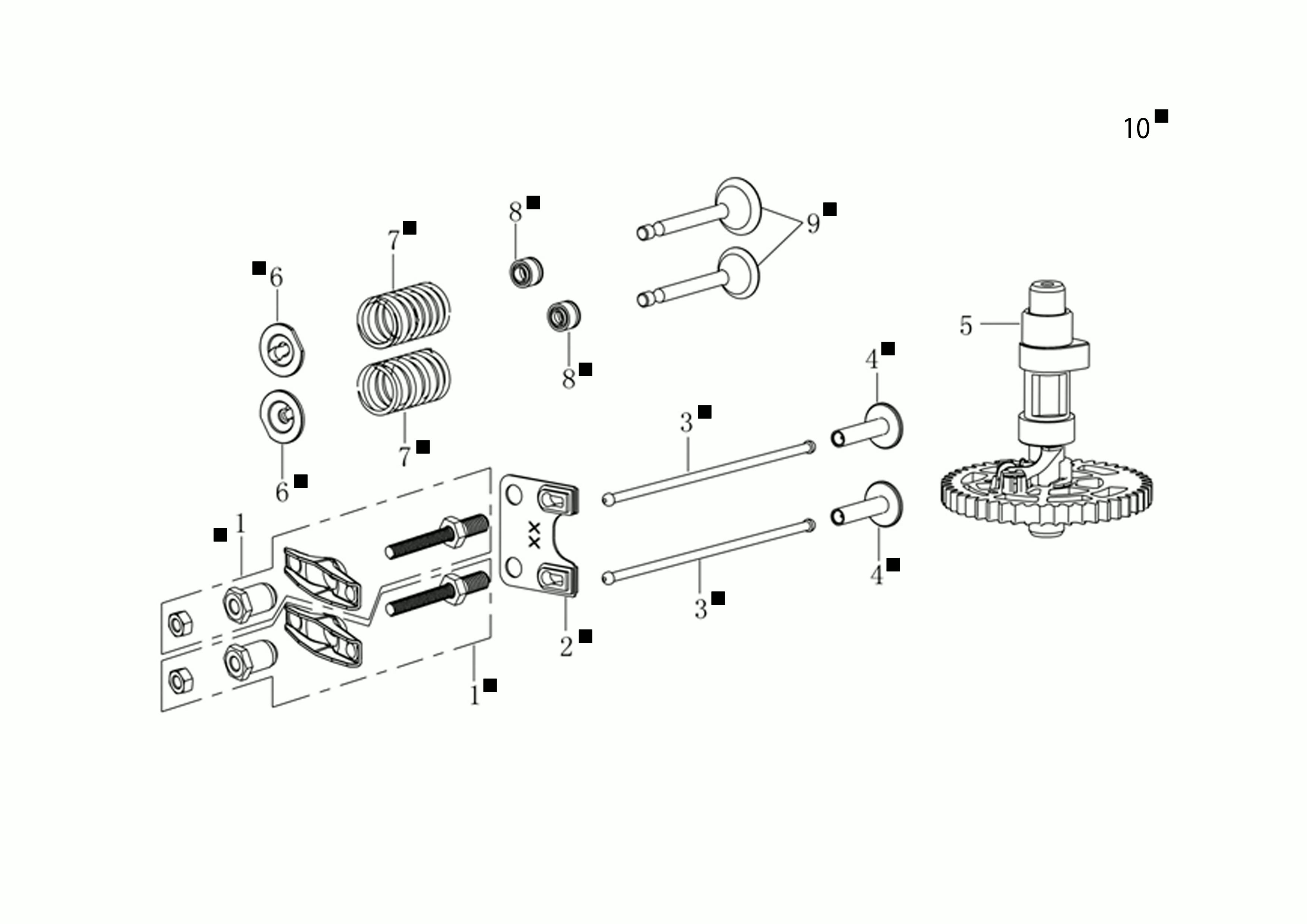

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66151545 | Balancier | Nous contacter | Voir la pièce |
| 1 | L66151545 | Balancier | Nous contacter | Voir la pièce |
| 2 | L66151546 | Bride | Disponible | Voir la pièce |
| 3 | L66150402 | Tige balancier | Disponible | Voir la pièce |
| 3 | L66150402 | Tige balancier | Disponible | Voir la pièce |
| 4 | L66151547 | Guide | Nous contacter | Voir la pièce |
| 4 | L66151547 | Guide | Nous contacter | Voir la pièce |
| 5 | L66151548 | Arbre à cames | Disponible | Voir la pièce |
| 6 | L66150398 | Guide ressort | Disponible | Voir la pièce |
| 6 | L66150398 | Guide ressort | Disponible | Voir la pièce |
| 7 | L66150522 | Ressort soupape | Disponible | Voir la pièce |
| 7 | L66150522 | Ressort soupape | Disponible | Voir la pièce |
| 8 | L66150367 | Bague | Disponible | Voir la pièce |
| 8 | L66150367 | Bague | Disponible | Voir la pièce |
| 9 | L66150400 | Soupape | Disponible | Voir la pièce |
| 10 | L66151572 | Kit soupape | Nous contacter | Voir la pièce |
| 10 | L66151572 | Kit soupape | Nous contacter | Voir la pièce |
| 10 | L66151572 | Kit soupape | Nous contacter | Voir la pièce |
| 10 | L66151572 | Kit soupape | Nous contacter | Voir la pièce |
| 10 | L66151572 | Kit soupape | Nous contacter | Voir la pièce |
| 10 | L66151572 | Kit soupape | Nous contacter | Voir la pièce |
| 10 | L66151572 | Kit soupape | Nous contacter | Voir la pièce |
| 10 | L66151572 | Kit soupape | Nous contacter | Voir la pièce |
| 10 | L66151572 | Kit soupape | Nous contacter | Voir la pièce |
| 10 | L66151572 | Kit soupape | Nous contacter | Voir la pièce |
| 10 | L66151572 | Kit soupape | Nous contacter | Voir la pièce |
| 10 | L66151572 | Kit soupape | Nous contacter | Voir la pièce |
| 10 | L66151572 | Kit soupape | Nous contacter | Voir la pièce |
| 10 | L66151572 | Kit soupape | Nous contacter | Voir la pièce |
| 10 | L66151572 | Kit soupape | Nous contacter | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66151551 | Bobine | Disponible | Voir la pièce |
| 2 | L66150817 | Boulon | Disponible | Voir la pièce |
| 3 | L66151552 | Volant | Disponible | Voir la pièce |
| 4 | L66150376 | Écrou | Disponible | Voir la pièce |
| 5 | L66151550 | Couvercle | Disponible | Voir la pièce |
| 6 | L66151549 | Demarrage complet | Disponible | Voir la pièce |
| 7 | 3075228R | Capot | Disponible | Voir la pièce |
| 8 | L66150263 | Cliquet | Disponible | Voir la pièce |
| 8 | L66150263 | Cliquet | Disponible | Voir la pièce |
| 9 | L66150264 | Ressort | Disponible | Voir la pièce |
| 9 | L66150264 | Ressort | Disponible | Voir la pièce |
| 10 | L66150262 | Ressort | Disponible | Voir la pièce |
| 11 | L66150261 | Rondelle | Disponible | Voir la pièce |
| 12 | L66152076 | Guide | Disponible | Voir la pièce |
| 13 | L66152077 | Vis | Nous contacter | Voir la pièce |
| 14 | L66150266 | Ressort de démarrage | Non reliée | |
| 15 | L66152075 | Poulie | Disponible | Voir la pièce |
| 16 | L66150270 | Poignée de démarrage | Disponible | Voir la pièce |
| 17 | L66150269 | Corde de démarrage | Disponible | Voir la pièce |
| 18 | L66151968 | Couverture | Disponible | Voir la pièce |
| 19 | L66151976 | Écrou | Disponible | Voir la pièce |

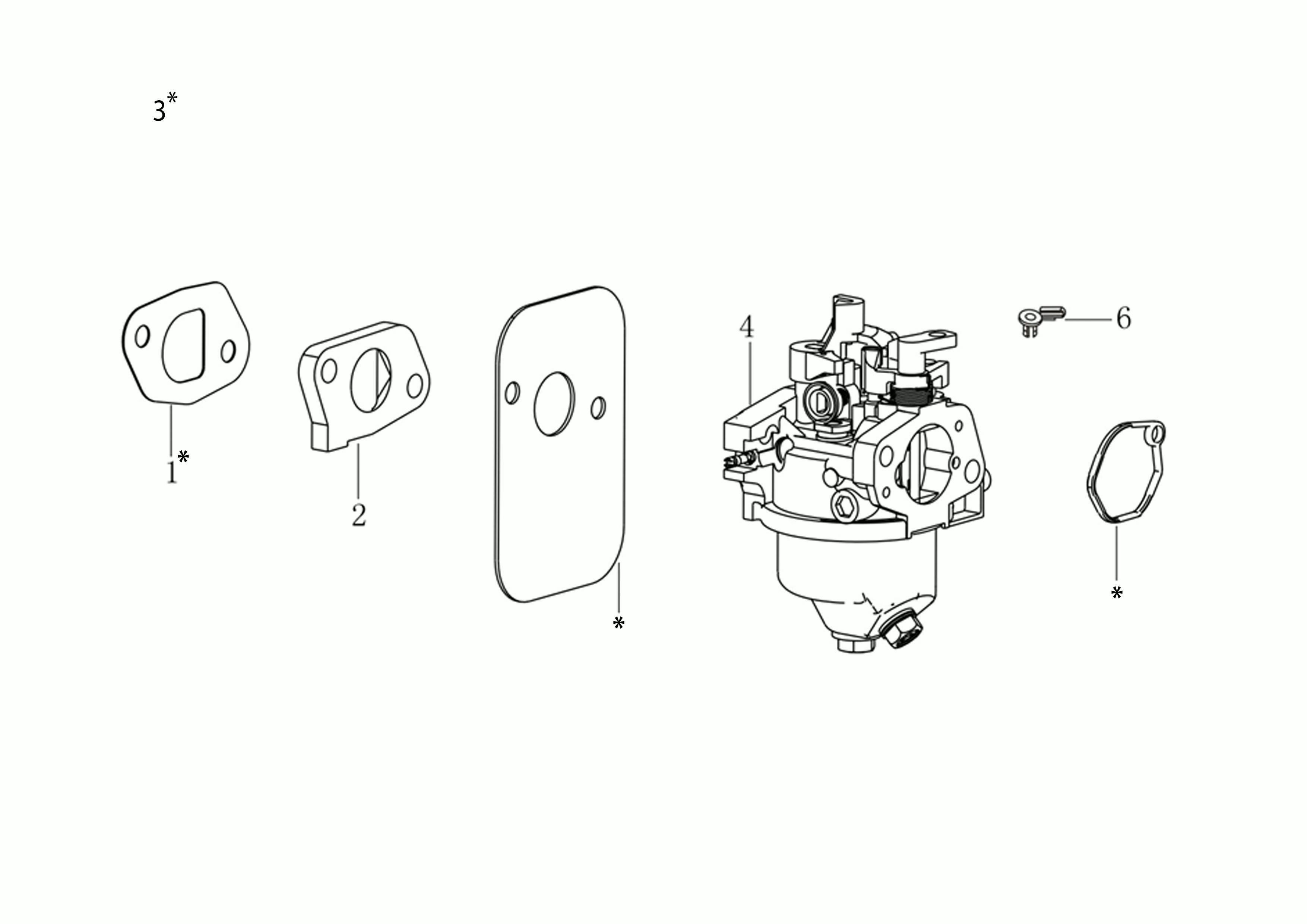

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66151553 | Joint | Disponible | Voir la pièce |
| 2 | L66151981 | Bride thermique | Disponible | Voir la pièce |
| 3 | L66151570 | Kit joints | Disponible | Voir la pièce |
| 3 | L66151570 | Kit joints | Disponible | Voir la pièce |
| 3 | L66151570 | Kit joints | Disponible | Voir la pièce |
| 3 | L66151570 | Kit joints | Disponible | Voir la pièce |
| 4 | L66151554 | Carburateur | Disponible | Voir la pièce |
| 6 | L66150731 | Accul | Disponible | Voir la pièce |

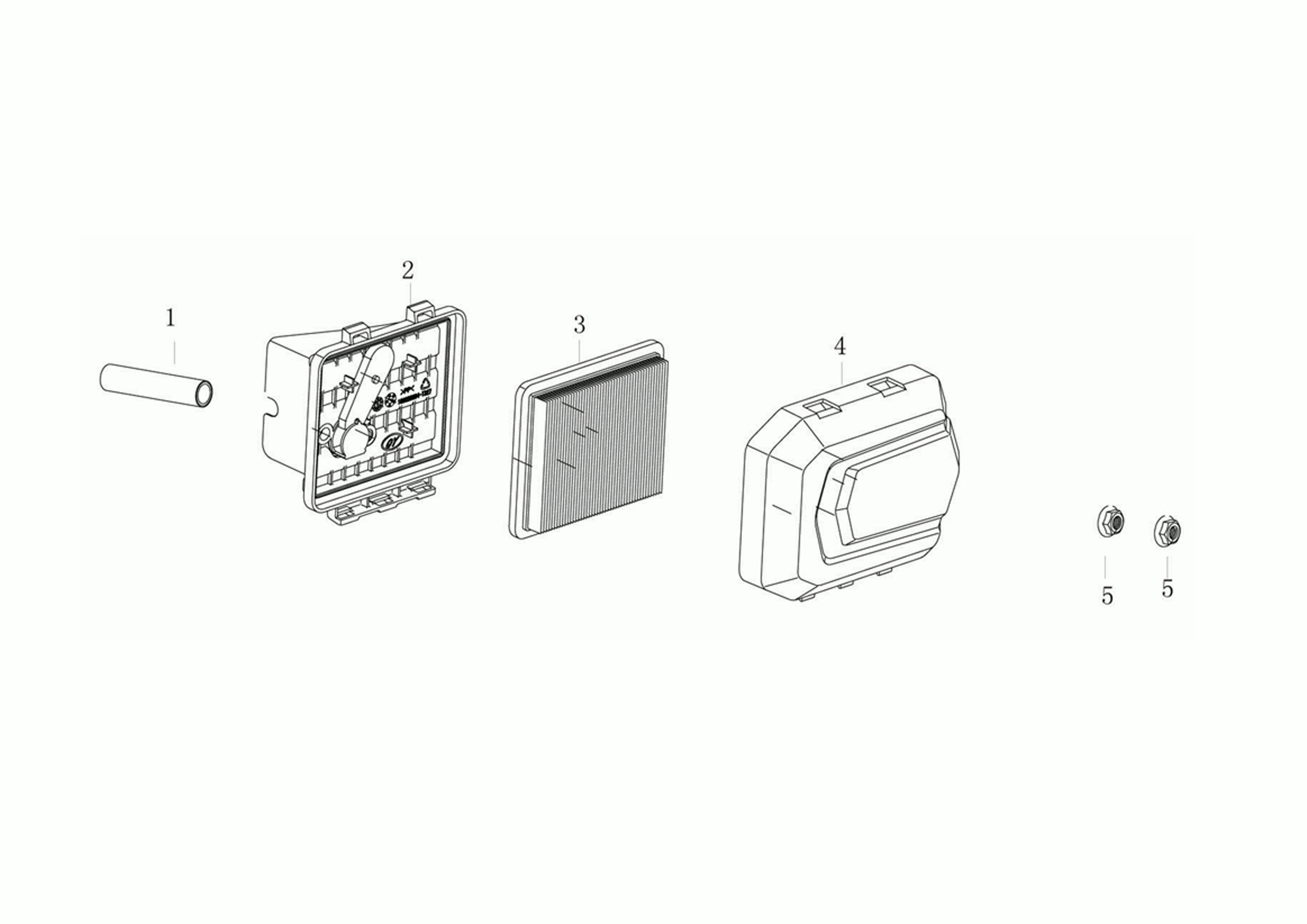

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66151555 | Tuyau | Disponible | Voir la pièce |
| 2 | L66151773 | Support filtre à air | Disponible | Voir la pièce |
| 3 | L66150715 | Filtre à aire | Disponible | Voir la pièce |
| 4 | L66151557 | Couvercle filtre | Disponible | Voir la pièce |
| 5 | 004400959R | Ecrou | Disponible | Voir la pièce |
| 5 | 004400959R | Ecrou | Disponible | Voir la pièce |

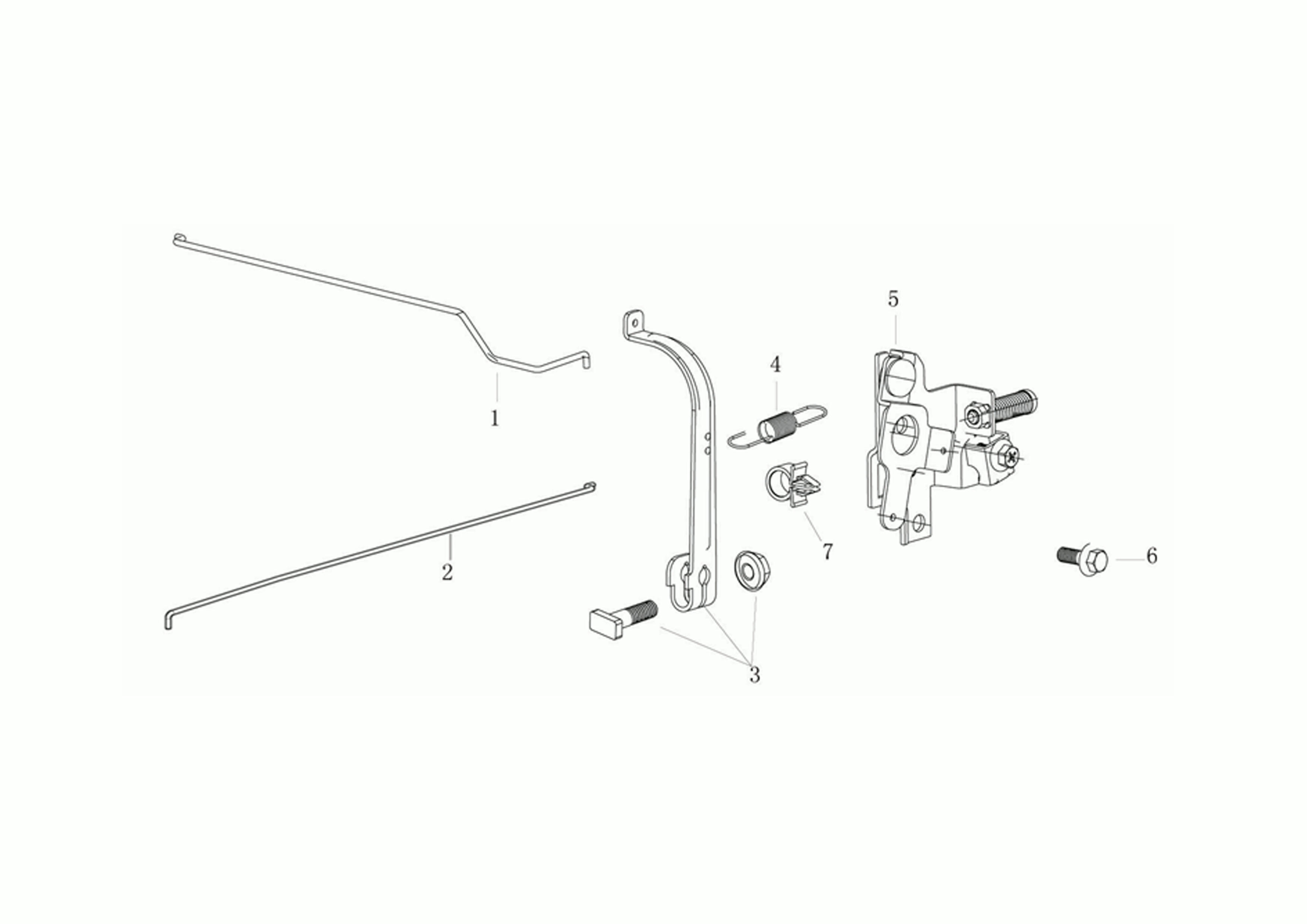

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66151558 | Tige | Disponible | Voir la pièce |
| 2 | L66151559 | Levier accelerateur | Disponible | Voir la pièce |
| 3 | L66151560 | Levier de commande | Disponible | Voir la pièce |
| 4 | L66151561 | Ressort | Disponible | Voir la pièce |
| 5 | L66151562 | Levier complet | Nous contacter | Voir la pièce |
| 6 | L66150729 | Vis | Disponible | Voir la pièce |
| 7 | L66150440 | Clip | Disponible | Voir la pièce |

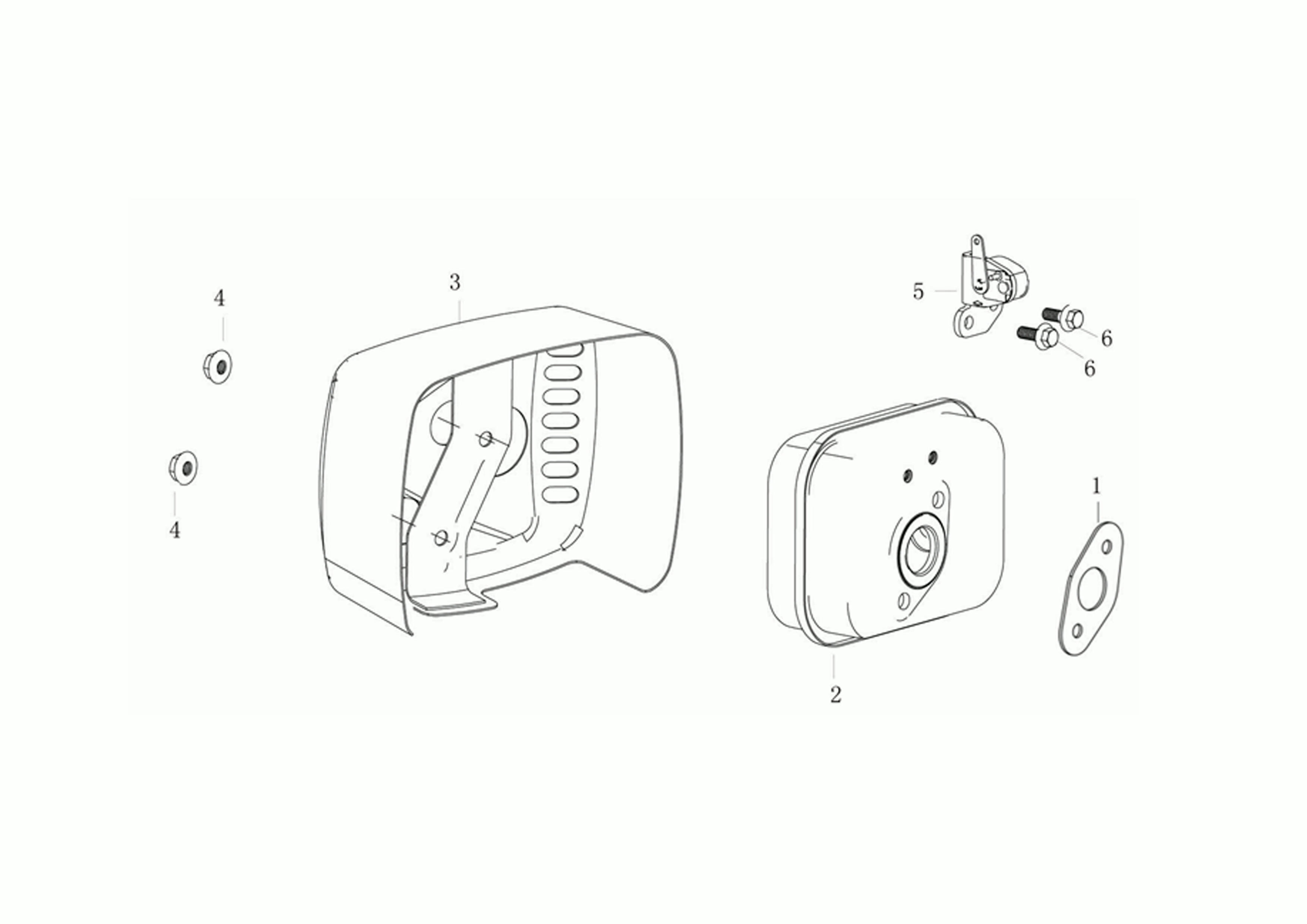

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66151563 | Joint | Disponible | Voir la pièce |
| 2 | L66151564A | Pot | Nous contacter | Voir la pièce |
| 3 | L66151565 | Couvercle | Nous contacter | Voir la pièce |
| 4 | L66150185 | Écrou | Disponible | Voir la pièce |
| 4 | L66150185 | Écrou | Disponible | Voir la pièce |
| 5 | L66151566 | Roue etoile de commande | Disponible | Voir la pièce |
| 6 | L66150729 | Vis | Disponible | Voir la pièce |
| 6 | L66150729 | Vis | Disponible | Voir la pièce |

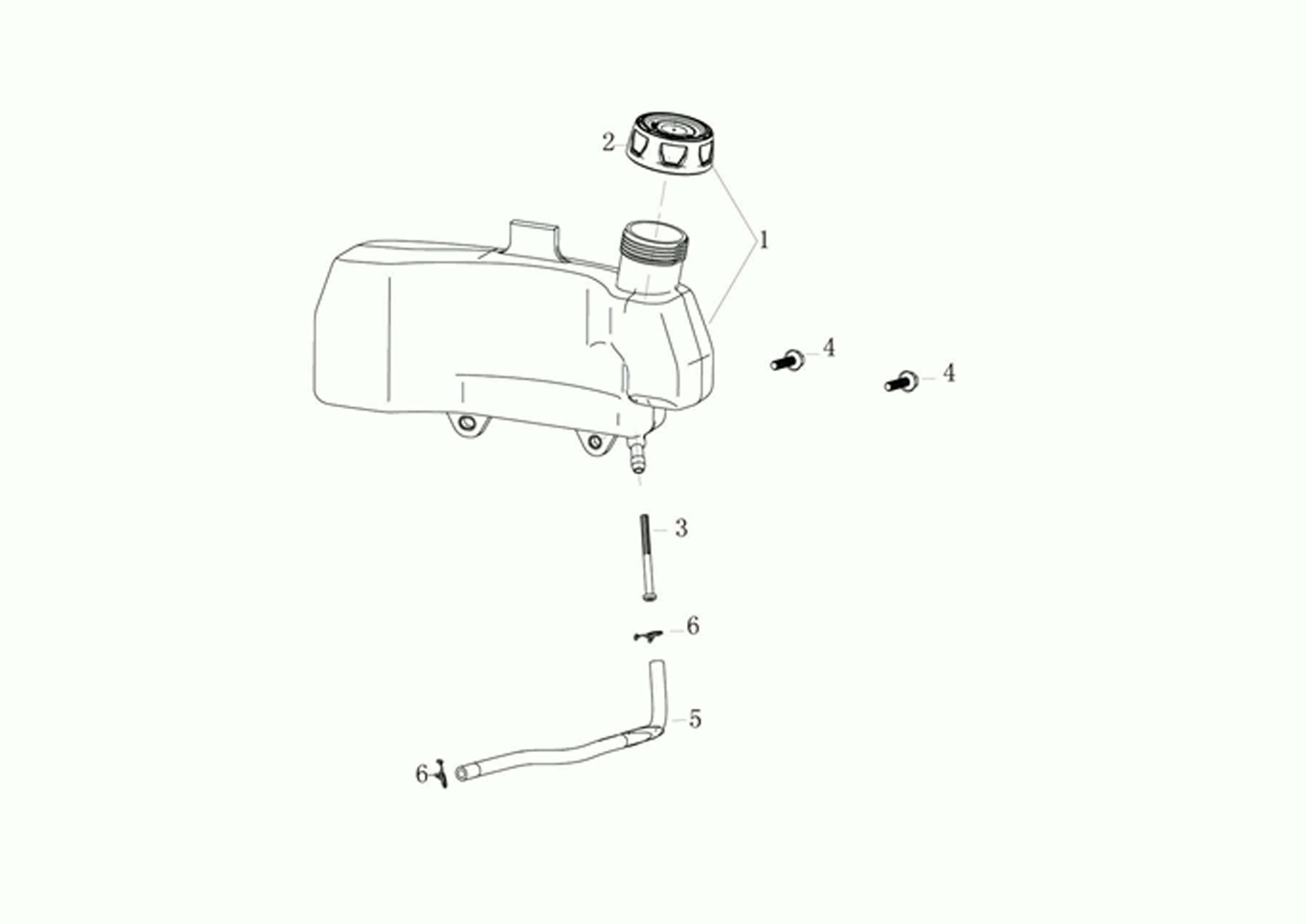

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66151567 | Reservoir complet | Disponible | Voir la pièce |
| 2 | L66151568 | Bouchon | Disponible | Voir la pièce |
| 3 | L66150439 | Filtre | Disponible | Voir la pièce |
| 4 | L66150456 | Vis | Disponible | Voir la pièce |
| 4 | L66150456 | Vis | Disponible | Voir la pièce |
| 5 | L66151569 | Tuyau | Disponible | Voir la pièce |
| 6 | L66150435 | Clip | Disponible | Voir la pièce |
| 6 | L66150435 | Clip | Disponible | Voir la pièce |

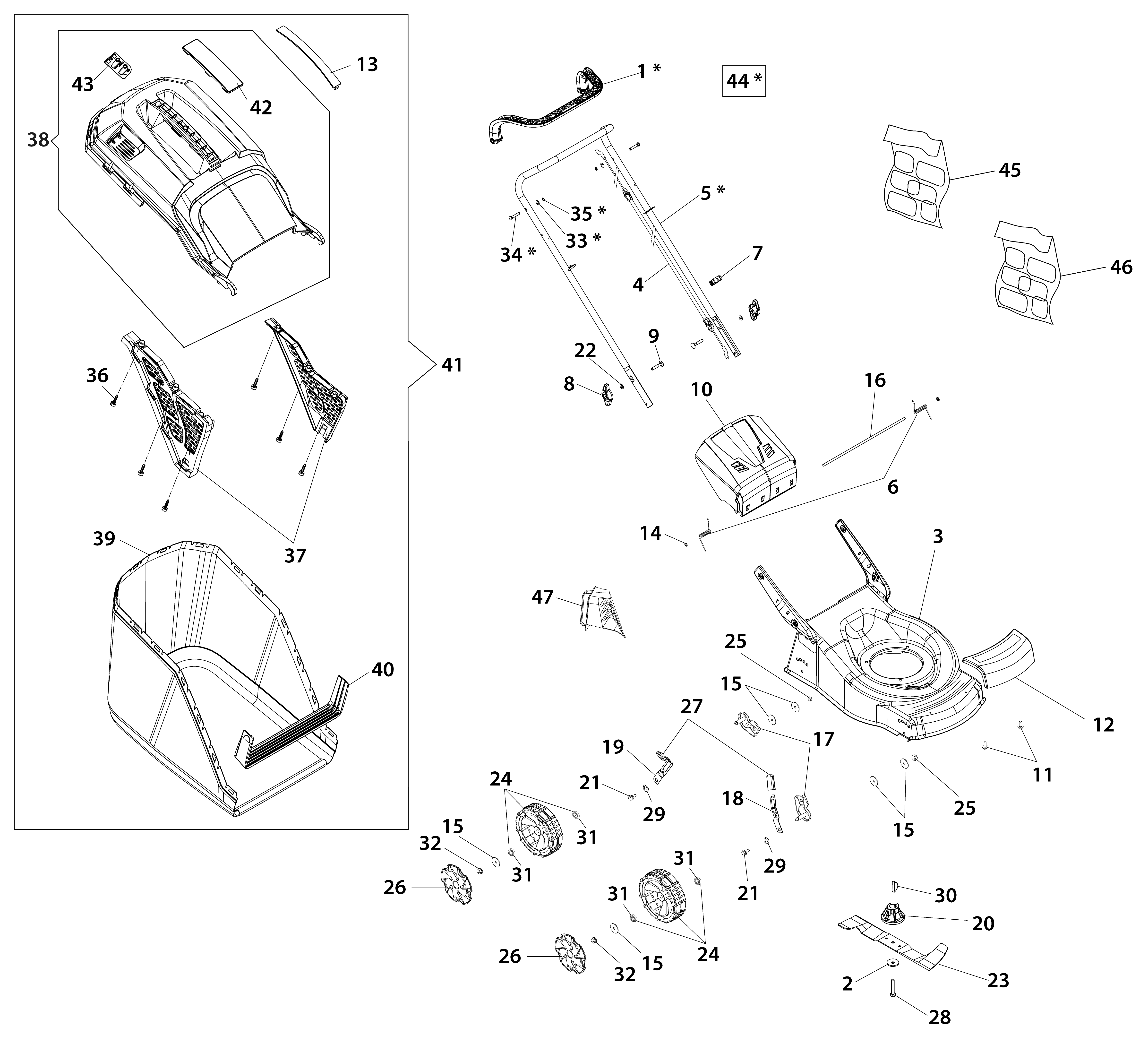

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 66060316AR | Levier | Disponible | Voir la pièce |
| 2 | 66060384R | Rondelle | Disponible | Voir la pièce |
| 3 | 66210026R | Châssis | Nous contacter | Voir la pièce |
| 4 | 66030276R | Câble de frein moteur | Disponible | Voir la pièce |
| 5 | 66060421BR | Guidon | Disponible | Voir la pièce |
| 6 | 54350235 | Kit ressor | Nous contacter | Voir la pièce |
| 7 | 66060231R | Bande | Disponible | Voir la pièce |
| 8 | 66070847R | Poignée de serrage | Disponible | Voir la pièce |
| 9 | 3910015R | Vis | Non reliée | |
| 10 | 66210021R | Fermature | Nous contacter | Voir la pièce |
| 11 | 3960178R | Vis | Disponible | Voir la pièce |
| 12 | 66070942AR | Protection | Nous contacter | Voir la pièce |
| 13 | 66070524R | Couvercle | Disponible | Voir la pièce |
| 14 | 3045034R | Arret | Non reliée | |
| 15 | 66030012R | Rondelle | Disponible | Voir la pièce |
| 15 | 66030012R | Rondelle | Disponible | Voir la pièce |
| 15 | 66030012R | Rondelle | Disponible | Voir la pièce |
| 15 | 66030012R | Rondelle | Disponible | Voir la pièce |
| 16 | 66210035R | Goujon | Nous contacter | Voir la pièce |
| 17 | 66070301A | Kit support | Nous contacter | Voir la pièce |
| 18 | 66070248R | Levier | Nous contacter | Voir la pièce |
| 19 | 66070031R | Levier | Disponible | Voir la pièce |
| 20 | 66030003AR | Moyeu Ø22,2mm | Disponible | Voir la pièce |
| 21 | 66070030AR | Pivot | Nous contacter | Voir la pièce |
| 21 | 66070030AR | Pivot | Nous contacter | Voir la pièce |
| 22 | 66030012R | Rondelle | Disponible | Voir la pièce |
| 23 | 66100221R | Lame mulching | Disponible | Voir la pièce |
| 24 | 66071104R | Kit roue | Nous contacter | Voir la pièce |
| 24 | 66071104R | Kit roue | Nous contacter | Voir la pièce |
| 25 | 3914010R | Ecrou | Disponible | Voir la pièce |
| 25 | 3914010R | Ecrou | Disponible | Voir la pièce |
| 26 | 66071125AR | Enjoliveur | Nous contacter | Voir la pièce |
| 26 | 66071125AR | Enjoliveur | Nous contacter | Voir la pièce |
| 27 | 66070852R | Poignée | Disponible | Voir la pièce |
| 28 | 3906150R | Vis | Disponible | Voir la pièce |
| 29 | 3833085R | Rondelle | Nous contacter | Voir la pièce |
| 29 | 3833085R | Rondelle | Nous contacter | Voir la pièce |
| 30 | 8202126R | Clavette | Disponible | Voir la pièce |
| 31 | 66030081R | Roulement | Non reliée | |
| 31 | 66030081R | Roulement | Non reliée | |
| 31 | 66030081R | Roulement | Non reliée | |
| 31 | 66030081R | Roulement | Non reliée | |
| 32 | 3933032R | Ecrou | Disponible | Voir la pièce |
| 32 | 3933032R | Ecrou | Disponible | Voir la pièce |
| 33 | 3064056R | Rondelle | Nous contacter | Voir la pièce |
| 34 | 66060317BR | Pivot | Nous contacter | Voir la pièce |
| 35 | 3026005R | Bague seeger | Disponible | Voir la pièce |
| 36 | 3893060R | Vis | Disponible | Voir la pièce |
| 37 | 54350215R | Fermeture | Nous contacter | Voir la pièce |
| 38 | 54350069R | Châssis | Nous contacter | Voir la pièce |
| 39 | 54350225R | Bac | Nous contacter | Voir la pièce |
| 40 | 66070133R | Support | Disponible | Voir la pièce |
| 41 | 66210042 | Groupe sac | Nous contacter | Voir la pièce |
| 42 | 66070466R | Fermeture | Disponible | Voir la pièce |
| 43 | 66070521R | Fermature | Disponible | Voir la pièce |
| 44 | 66060425R | Kit poignee | Nous contacter | Voir la pièce |
| 44 | 66060425R | Kit poignee | Nous contacter | Voir la pièce |
| 44 | 66060425R | Kit poignee | Nous contacter | Voir la pièce |
| 44 | 66060425R | Kit poignee | Nous contacter | Voir la pièce |
| 44 | 66060425R | Kit poignee | Nous contacter | Voir la pièce |
| 44 | 66060425R | Kit poignee | Nous contacter | Voir la pièce |
| 45 | 66100253 | Kit etiquettes | Nous contacter | Voir la pièce |
| 46 | 66110796 | Kit etiquettes | Nous contacter | Voir la pièce |
| 47 | - | N | Non reliée |
