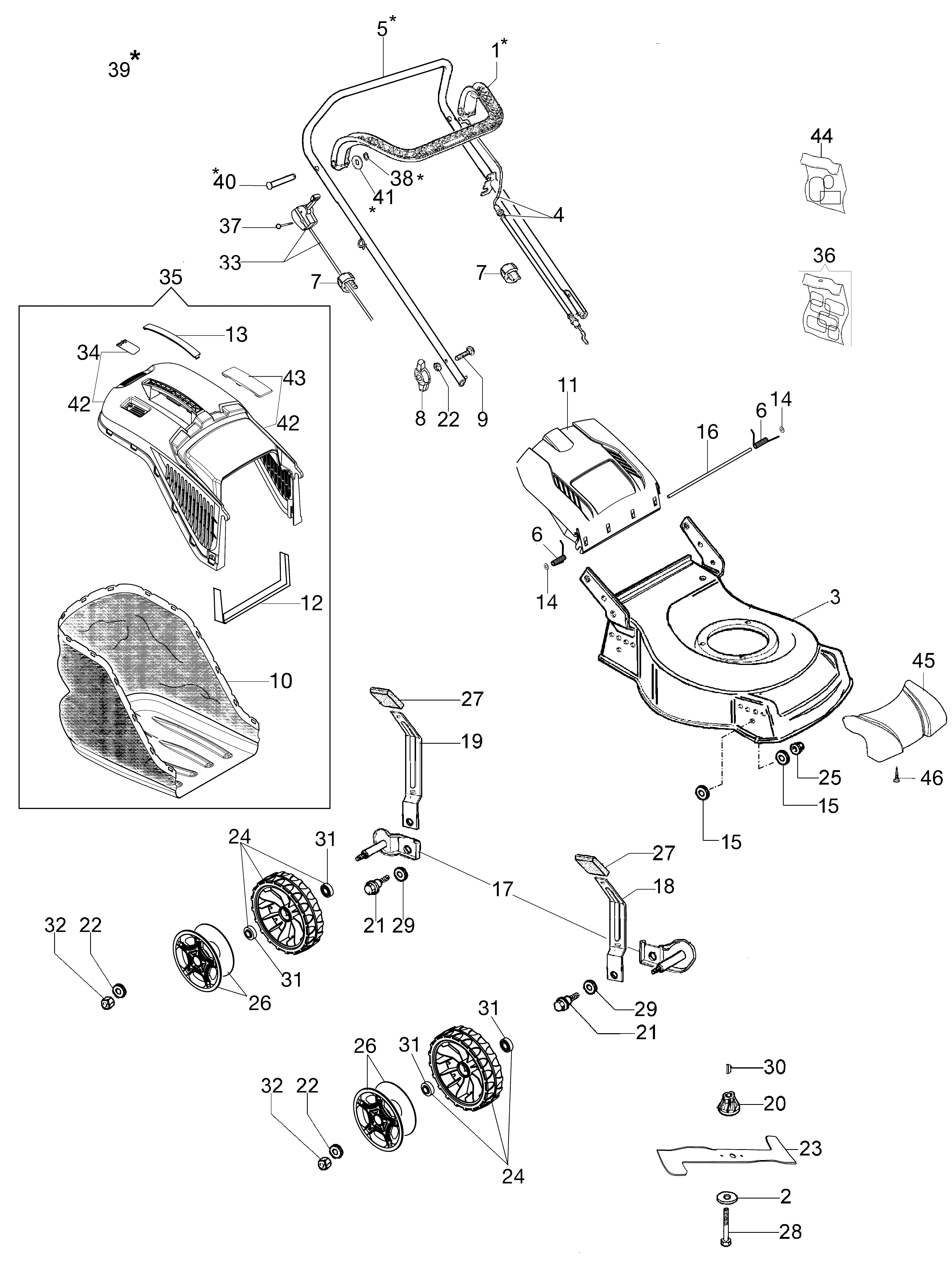

Vue Éclatée S 440 PK CONFORT PLUS (K500) (2018)
Retrouvez les pièces détachées, références et repères disponibles pour S 440 PK CONFORT PLUS (K500) (2018).
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150368 | Balancier | Disponible | Voir la pièce |
| 2 | L66150403 | Guide | Disponible | Voir la pièce |
| 3 | L66150404 | Arbre à cames | Nous contacter | Voir la pièce |
| 4 | L66150399 | Rondelle | Disponible | Voir la pièce |
| 5 | 3055123R | Bougie | Non reliée | |
| 6 | L66150396 | Goujon | Disponible | Voir la pièce |
| 6 | L66150396 | Goujon | Disponible | Voir la pièce |
| 6 | L66150709 | Goujon | Disponible | Voir la pièce |
| 6 | L66150709 | Goujon | Disponible | Voir la pièce |
| 7 | L66150215 | Tête cylindre | Disponible | Voir la pièce |
| 7 | L66150215 | Tête cylindre | Disponible | Voir la pièce |
| 7 | L66150215 | Tête cylindre | Disponible | Voir la pièce |
| 7 | L66150215 | Tête cylindre | Disponible | Voir la pièce |
| 7 | L66150215 | Tête cylindre | Disponible | Voir la pièce |
| 7 | L66150215 | Tête cylindre | Disponible | Voir la pièce |
| 7 | L66150215 | Tête cylindre | Disponible | Voir la pièce |
| 7 | L66150215 | Tête cylindre | Disponible | Voir la pièce |
| 7 | L66150215 | Tête cylindre | Disponible | Voir la pièce |
| 7 | L66150215 | Tête cylindre | Disponible | Voir la pièce |
| 7 | L66150215 | Tête cylindre | Disponible | Voir la pièce |
| 7 | L66150215 | Tête cylindre | Disponible | Voir la pièce |
| 7 | L66150215 | Tête cylindre | Disponible | Voir la pièce |
| 8 | L66150005 | Vis | Disponible | Voir la pièce |
| 9 | L66150393 | Vis | Disponible | Voir la pièce |
| 10 | L66150350 | Goupille | Nous contacter | Voir la pièce |
| 10 | L66150350 | Goupille | Nous contacter | Voir la pièce |
| 11 | L66150394 | Couvercle | Disponible | Voir la pièce |
| 12 | L66150398 | Guide ressort | Disponible | Voir la pièce |
| 13 | L66150366 | Ressort soupape | Disponible | Voir la pièce |
| 14 | L66150400 | Soupape | Disponible | Voir la pièce |
| 15 | L66150396 | Goujon | Disponible | Voir la pièce |
| 15 | L66150396 | Goujon | Disponible | Voir la pièce |
| 15 | L66150708 | Goujon | Disponible | Voir la pièce |
| 15 | L66150708 | Goujon | Disponible | Voir la pièce |
| 16 | L66150401 | Tôle | Disponible | Voir la pièce |
| 17 | L66150402 | Tige balancier | Disponible | Voir la pièce |
| 18 | L66150227 | Kit joints | Nous contacter | Voir la pièce |
| 18 | L66150227 | Kit joints | Nous contacter | Voir la pièce |
| 18 | L66150227 | Kit joints | Nous contacter | Voir la pièce |
| 18 | L66150723 | Kit joints | Disponible | Voir la pièce |
| 18 | L66150723 | Kit joints | Disponible | Voir la pièce |
| 18 | L66150723 | Kit joints | Disponible | Voir la pièce |
| 19 | 66060414 | Clé | Disponible | Voir la pièce |
| 20 | L66150471 | Joint | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150224 | Bloc moteur complet | Disponible | Voir la pièce |
| 2 | L66150406 | Protection | Disponible | Voir la pièce |
| 3 | L66150251 | Vis | Disponible | Voir la pièce |
| 4 | L66150227 | Kit joints | Nous contacter | Voir la pièce |
| 4 | L66150227 | Kit joints | Nous contacter | Voir la pièce |
| 4 | L66150227 | Kit joints | Nous contacter | Voir la pièce |
| 4 | L66150723 | Kit joints | Disponible | Voir la pièce |
| 4 | L66150723 | Kit joints | Disponible | Voir la pièce |
| 4 | L66150723 | Kit joints | Disponible | Voir la pièce |
| 5 | L66150407 | Goujon | Disponible | Voir la pièce |
| 6 | L66150408 | Goujon | Disponible | Voir la pièce |
| 6 | L66150408 | Goujon | Disponible | Voir la pièce |
| 7 | L66150410 | Soupape à lamelle | Disponible | Voir la pièce |
| 8 | L66150420 | Ressort | Nous contacter | Voir la pièce |
| 9 | L66150411 | Vis | Nous contacter | Voir la pièce |
| 10 | L66150257 | Ressort (frein) | Disponible | Voir la pièce |
| 11 | L66150415 | Frein volant | Disponible | Voir la pièce |
| 12 | L66150413 | Bouchon | Disponible | Voir la pièce |
| 13 | L66150414 | Vis | Nous contacter | Voir la pièce |
| 13 | L66150414 | Vis | Nous contacter | Voir la pièce |
| 14 | L66150353 | Goupille | Disponible | Voir la pièce |
| 15 | L66150419 | Joint | Disponible | Voir la pièce |
| 16 | L66150229 | Tuyau | Disponible | Voir la pièce |
| 16 | L66150710 | Tuyau | Nous contacter | Voir la pièce |
| 17 | L66150417 | Arbre régulateur | Nous contacter | Voir la pièce |
| 18 | L66150035 | Rondelle | Disponible | Voir la pièce |
| 19 | L66150409 | Bague d | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150230 | Couvercle | Nous contacter | Voir la pièce |
| 2 | L66150452 | Vis | Disponible | Voir la pièce |
| 2 | L66150452 | Vis | Disponible | Voir la pièce |
| 2 | L66150452 | Vis | Disponible | Voir la pièce |
| 2 | L66150452 | Vis | Disponible | Voir la pièce |
| 3 | L66150453 | Vis | Disponible | Voir la pièce |
| 4 | L66150454 | Plaque supp.régulateur | Nous contacter | Voir la pièce |
| 5 | L66150455 | Bague | Disponible | Voir la pièce |
| 5 | L66150455 | Bague | Disponible | Voir la pièce |
| 6 | L66150456 | Vis | Disponible | Voir la pièce |
| 7 | L66150232 | All.sfiato | Disponible | Voir la pièce |
| 8 | L66150458 | Kit bouchon huile av/supp. | Non reliée | |
| 9 | L66150457 | Régulateur | Disponible | Voir la pièce |
| 10 | L66150463 | Joint | Non reliée | |
| 11 | L66150462 | Joint d | Disponible | Voir la pièce |
| 12 | L66150354 | Rondelle | Disponible | Voir la pièce |
| 13 | L66150357 | Goupille | Disponible | Voir la pièce |
| 13 | L66150357 | Goupille | Disponible | Voir la pièce |
| 14 | L66150227 | Kit joints | Nous contacter | Voir la pièce |
| 14 | L66150227 | Kit joints | Nous contacter | Voir la pièce |
| 14 | L66150227 | Kit joints | Nous contacter | Voir la pièce |
| 14 | L66150723 | Kit joints | Disponible | Voir la pièce |
| 14 | L66150723 | Kit joints | Disponible | Voir la pièce |
| 14 | L66150723 | Kit joints | Disponible | Voir la pièce |
| 15 | L66150352 | Vis | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150070 | Kit segments | Disponible | Voir la pièce |
| 2 | L66150372 | Arrêt | Nous contacter | Voir la pièce |
| 2 | L66150372 | Arrêt | Nous contacter | Voir la pièce |
| 3 | L66150342 | Axe du piston | Disponible | Voir la pièce |
| 4 | L66150217A | Piston complet | Disponible | Voir la pièce |
| 5 | L66150078 | Vis bielle | Disponible | Voir la pièce |
| 6 | L66150421 | Bielle (complète) | Nous contacter | Voir la pièce |
| 7 | L66150355 | Roulement | Disponible | Voir la pièce |
| 8 | L66150423 | Vilebrequin | Disponible | Voir la pièce |
| 9 | L66150081 | Clavette | Disponible | Voir la pièce |
| 10 | L66150424 | Rondelle | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150233 | Démarrage complet | Non reliée | |
| 2 | L66150425 | Volant | Disponible | Voir la pièce |
| 3 | L66150426 | Ventilateur | Nous contacter | Voir la pièce |
| 4 | L66150147 | Poulie | Disponible | Voir la pièce |
| 5 | L66150376 | Écrou | Disponible | Voir la pièce |
| 6 | L66150427 | Pipette | Disponible | Voir la pièce |
| 7 | L66150428 | Câble de masse | Nous contacter | Voir la pièce |
| 8 | L66150429 | Bobine | Non reliée | |
| 9 | L66150416 | Vis | Nous contacter | Voir la pièce |
| 10 | L66150240 | Vis | Disponible | Voir la pièce |
| 11 | L66150234 | Couvercle | Disponible | Voir la pièce |
| 11 | L66150713 | Couvercle | Nous contacter | Voir la pièce |
| 12 | L66150259 | Vis | Disponible | Voir la pièce |
| 13 | L66150260 | Guide | Disponible | Voir la pièce |
| 14 | L66150270 | Poignée de démarrage | Disponible | Voir la pièce |
| 15 | L66150269 | Corde de démarrage | Disponible | Voir la pièce |
| 16 | L66150266 | Ressort de démarrage | Non reliée | |
| 17 | L66150265 | Poulie | Disponible | Voir la pièce |
| 18 | L66150263 | Cliquet | Disponible | Voir la pièce |
| 18 | L66150263 | Cliquet | Disponible | Voir la pièce |
| 19 | L66150264 | Ressort | Disponible | Voir la pièce |
| 19 | L66150264 | Ressort | Disponible | Voir la pièce |
| 20 | L66150262 | Ressort | Disponible | Voir la pièce |
| 21 | L66150261 | Rondelle | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66151981 | Bride thermique | Disponible | Voir la pièce |
| 2 | L66150142A | Carburateur | Non reliée | |
| 3 | L66150714 | Joint | Disponible | Voir la pièce |
| 4 | L66150211 | Kit réparation | Disponible | Voir la pièce |
| 5 | L66150227 | Kit joints | Nous contacter | Voir la pièce |
| 5 | L66150227 | Kit joints | Nous contacter | Voir la pièce |
| 5 | L66150227 | Kit joints | Nous contacter | Voir la pièce |
| 5 | L66150227 | Kit joints | Nous contacter | Voir la pièce |
| 5 | L66150227 | Kit joints | Nous contacter | Voir la pièce |
| 5 | L66150227 | Kit joints | Nous contacter | Voir la pièce |
| 5 | L66150723 | Kit joints | Disponible | Voir la pièce |
| 5 | L66150723 | Kit joints | Disponible | Voir la pièce |
| 5 | L66150723 | Kit joints | Disponible | Voir la pièce |
| 5 | L66150723 | Kit joints | Disponible | Voir la pièce |
| 5 | L66150723 | Kit joints | Disponible | Voir la pièce |
| 5 | L66150723 | Kit joints | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150443 | Kit d | Nous contacter | Voir la pièce |
| 1 | L66150719 | Kit d | Disponible | Voir la pièce |
| 2 | L66150445 | Filtre à aire | Non reliée | |
| 2 | L66150715 | Filtre à aire | Disponible | Voir la pièce |
| 3 | L66150255 | Eponge | Disponible | Voir la pièce |
| 3 | L66150716 | Eponge | Disponible | Voir la pièce |
| 4 | L66150250 | Kit filtre à air | Non reliée | |
| 4 | L66150717 | Kit filtre à air | Non reliée | |
| 5 | 004400959R | Ecrou | Disponible | Voir la pièce |
| 6 | L66150227 | Kit joints | Nous contacter | Voir la pièce |
| 6 | L66150227 | Kit joints | Nous contacter | Voir la pièce |
| 6 | L66150723 | Kit joints | Disponible | Voir la pièce |
| 6 | L66150723 | Kit joints | Disponible | Voir la pièce |
| 7 | L66150185 | Écrou | Disponible | Voir la pièce |
| 7 | L66150185 | Écrou | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150168 | Vis de réglage | Nous contacter | Voir la pièce |
| 2 | L66150169 | Ressort | Non reliée | |
| 3 | L66150170 | Ressort | Non reliée | |
| 4 | L66150468 | Tôle | Disponible | Voir la pièce |
| 5 | L66150172 | Vis m5x16 | Disponible | Voir la pièce |
| 6 | L66150470 | Levier complet | Disponible | Voir la pièce |
| 7 | L66150464 | Vis | Disponible | Voir la pièce |
| 8 | L66150236 | Tige | Disponible | Voir la pièce |
| 9 | L66150237 | Ressort | Disponible | Voir la pièce |
| 10 | L66150461 | Levier accélérateur | Disponible | Voir la pièce |
| 11 | L66150448 | Ressort | Disponible | Voir la pièce |
| 12 | L66150447 | Levier de commande | Disponible | Voir la pièce |
| 13 | L66150382 | Vis | Disponible | Voir la pièce |
| 14 | L66150185 | Écrou | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150437 | Bouchon | Non reliée | |
| 2 | L66150436 | Réservoir complet | Non reliée | |
| 3 | L66150185 | Écrou | Disponible | Voir la pièce |
| 4 | L66150438 | Rondelle | Disponible | Voir la pièce |
| 5 | L66150251 | Vis | Disponible | Voir la pièce |
| 6 | L66150439 | Filtre | Disponible | Voir la pièce |
| 7 | L66150239 | Goujon | Disponible | Voir la pièce |
| 8 | L66150440 | Clip | Disponible | Voir la pièce |
| 9 | L66150435 | Clip | Disponible | Voir la pièce |
| 9 | L66150435 | Clip | Disponible | Voir la pièce |
| 10 | L66150432 | Tuyau | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 66060316AR | Levier | Disponible | Voir la pièce |
| 2 | 66060384R | Rondelle | Disponible | Voir la pièce |
| 3 | 66100271R | Châssis | Nous contacter | Voir la pièce |
| 4 | 66060108R | Câble de frein moteur | Non reliée | |
| 5 | 66060421BR | Guidon | Disponible | Voir la pièce |
| 6 | 66110609A | Kit ressor | Disponible | Voir la pièce |
| 6 | 66110609A | Kit ressor | Disponible | Voir la pièce |
| 7 | 66060231R | Bande | Disponible | Voir la pièce |
| 7 | 66060231R | Bande | Disponible | Voir la pièce |
| 8 | 66070847R | Poignée de serrage | Disponible | Voir la pièce |
| 9 | 3910015R | Vis | Non reliée | |
| 10 | 66070584R | Bac | Disponible | Voir la pièce |
| 11 | 66110755R | Fermeture | Non reliée | |
| 12 | 66070133R | Support | Disponible | Voir la pièce |
| 13 | 66070524R | Couvercle | Disponible | Voir la pièce |
| 14 | 3045034R | Arret | Non reliée | |
| 14 | 3045034R | Arret | Non reliée | |
| 15 | 66030012R | Rondelle | Disponible | Voir la pièce |
| 15 | 66030012R | Rondelle | Disponible | Voir la pièce |
| 16 | 66110026R | Goujon | Disponible | Voir la pièce |
| 17 | 66070301A | Kit support | Nous contacter | Voir la pièce |
| 18 | 66070248R | Levier | Nous contacter | Voir la pièce |
| 19 | 66070031R | Levier | Disponible | Voir la pièce |
| 20 | 66030003AR | Moyeu Ø22,2mm | Disponible | Voir la pièce |
| 21 | 66070030AR | Pivot | Nous contacter | Voir la pièce |
| 21 | 66070030AR | Pivot | Nous contacter | Voir la pièce |
| 22 | 66030012R | Rondelle | Disponible | Voir la pièce |
| 22 | 66030012R | Rondelle | Disponible | Voir la pièce |
| 22 | 66030012R | Rondelle | Disponible | Voir la pièce |
| 23 | 66100221R | Lame mulching | Disponible | Voir la pièce |
| 24 | 66070724R | Kit roue | Disponible | Voir la pièce |
| 24 | 66070724R | Kit roue | Disponible | Voir la pièce |
| 25 | 3914012R | Ecrou | Disponible | Voir la pièce |
| 26 | 66070850R | Enjoliveur | Disponible | Voir la pièce |
| 26 | 66070850R | Enjoliveur | Disponible | Voir la pièce |
| 27 | 66070852R | Poignée | Disponible | Voir la pièce |
| 27 | 66070852R | Poignée | Disponible | Voir la pièce |
| 28 | 3906150R | Vis | Disponible | Voir la pièce |
| 29 | 3833085R | Rondelle | Nous contacter | Voir la pièce |
| 29 | 3833085R | Rondelle | Nous contacter | Voir la pièce |
| 30 | 8202126R | Clavette | Disponible | Voir la pièce |
| 31 | 66030081R | Roulement | Non reliée | |
| 31 | 66030081R | Roulement | Non reliée | |
| 31 | 66030081R | Roulement | Non reliée | |
| 31 | 66030081R | Roulement | Non reliée | |
| 32 | 3914010R | Ecrou | Disponible | Voir la pièce |
| 32 | 3914010R | Ecrou | Disponible | Voir la pièce |
| 33 | 66060164CR | Levier accelerateur | Non reliée | |
| 34 | 66070521R | Fermature | Disponible | Voir la pièce |
| 35 | 66070904 | Groupe sac | Disponible | Voir la pièce |
| 36 | 66100253 | Kit etiquettes | Nous contacter | Voir la pièce |
| 37 | 3910019R | Vis | Non reliée | |
| 38 | 3024006R | Bague seeger | Disponible | Voir la pièce |
| 39 | 66060425R | Kit poignee | Nous contacter | Voir la pièce |
| 39 | 66060425R | Kit poignee | Nous contacter | Voir la pièce |
| 39 | 66060425R | Kit poignee | Nous contacter | Voir la pièce |
| 39 | 66060425R | Kit poignee | Nous contacter | Voir la pièce |
| 39 | 66060425R | Kit poignee | Nous contacter | Voir la pièce |
| 39 | 66060425R | Kit poignee | Nous contacter | Voir la pièce |
| 40 | 66060317BR | Pivot | Nous contacter | Voir la pièce |
| 41 | 3064056R | Rondelle | Nous contacter | Voir la pièce |
| 42 | 66072047R | Châssis | Disponible | Voir la pièce |
| 42 | 66072047R | Châssis | Disponible | Voir la pièce |
| 43 | 66070466R | Fermeture | Disponible | Voir la pièce |
| 44 | 66110726 | Kit étiquettes | Disponible | Voir la pièce |
| 45 | 66070942R | Protection | Disponible | Voir la pièce |
| 46 | 3960178R | Vis | Disponible | Voir la pièce |
