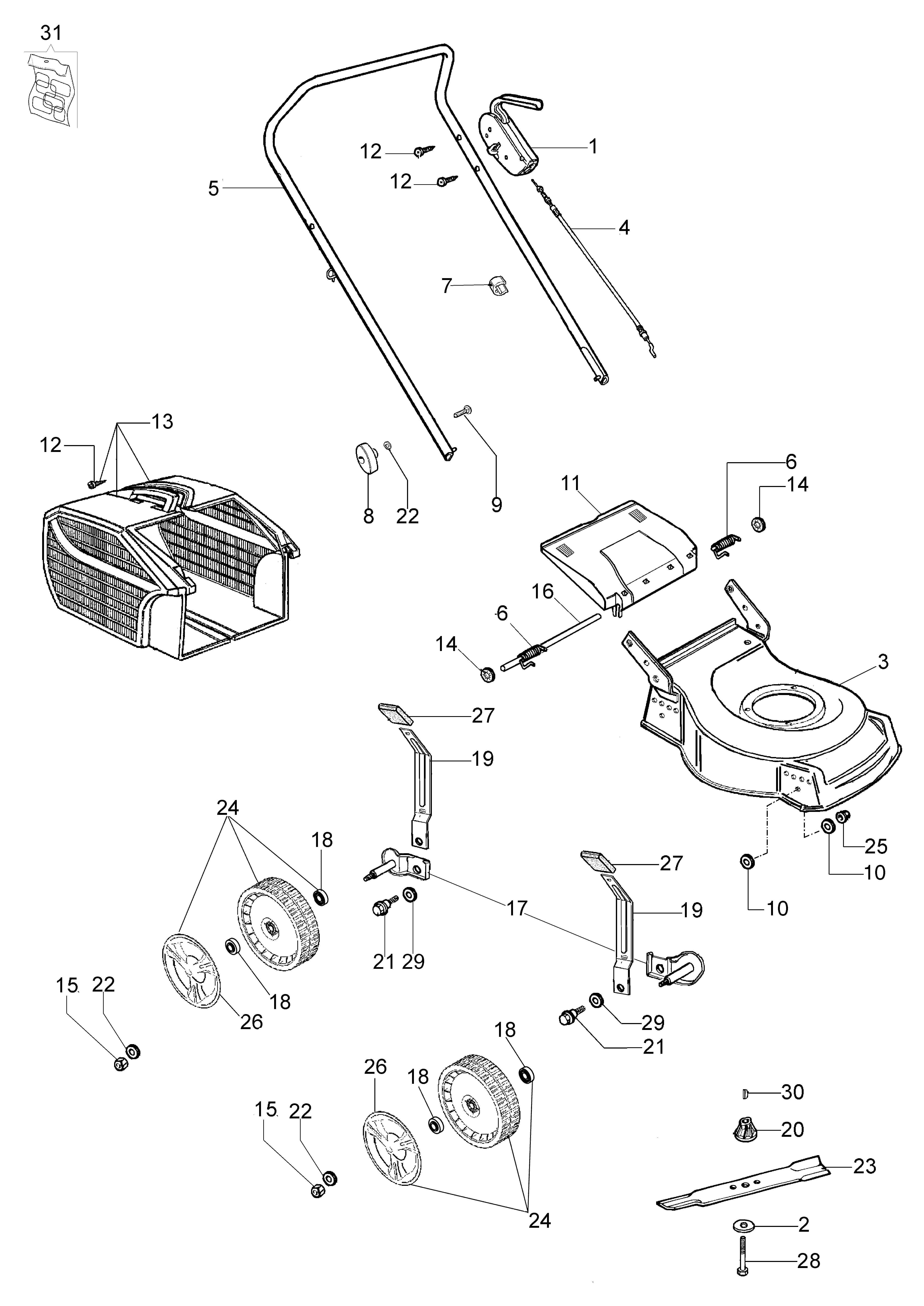

Vue Éclatée S 440 P (66109018E1H)
Retrouvez les pièces détachées, références et repères disponibles pour S 440 P (66109018E1H).
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 66132014 | Levier complet | Disponible | Voir la pièce |
| 2 | 66060384R | Rondelle | Disponible | Voir la pièce |
| 3 | 66100049AR | Châssis | Disponible | Voir la pièce |
| 4 | 66100183R | Fil frein 1410mm | Disponible | Voir la pièce |
| 5 | 66060252A | Guidon | Nous contacter | Voir la pièce |
| 6 | 66110610 | Kit ressort | Disponible | Voir la pièce |
| 6 | 66110610 | Kit ressort | Disponible | Voir la pièce |
| 7 | 66060231R | Bande | Disponible | Voir la pièce |
| 8 | 4119013AR | Poignée de serrage | Non reliée | |
| 9 | 3910015R | Vis | Non reliée | |
| 10 | 66030012R | Rondelle | Disponible | Voir la pièce |
| 10 | 66030012R | Rondelle | Disponible | Voir la pièce |
| 11 | 66110014R | Fermature | Non reliée | |
| 12 | 3960013R | Vis | Non reliée | |
| 12 | 3960013R | Vis | Non reliée | |
| 12 | 3960013R | Vis | Non reliée | |
| 13 | 66112001R | Groupe sac | Disponible | Voir la pièce |
| 14 | 3045034R | Arret | Non reliée | |
| 14 | 3045034R | Arret | Non reliée | |
| 15 | 3914010R | Ecrou | Disponible | Voir la pièce |
| 15 | 3914010R | Ecrou | Disponible | Voir la pièce |
| 16 | 66110026R | Goujon | Disponible | Voir la pièce |
| 17 | 66070301A | Kit support | Nous contacter | Voir la pièce |
| 18 | 66030081R | Roulement | Non reliée | |
| 18 | 66030081R | Roulement | Non reliée | |
| 18 | 66030081R | Roulement | Non reliée | |
| 18 | 66030081R | Roulement | Non reliée | |
| 19 | 66070031R | Levier | Disponible | Voir la pièce |
| 19 | 66070031R | Levier | Disponible | Voir la pièce |
| 20 | 66030003AR | Moyeu Ø22,2mm | Disponible | Voir la pièce |
| 21 | 66070030AR | Pivot | Nous contacter | Voir la pièce |
| 21 | 66070030AR | Pivot | Nous contacter | Voir la pièce |
| 22 | 66030012R | Rondelle | Disponible | Voir la pièce |
| 22 | 66030012R | Rondelle | Disponible | Voir la pièce |
| 22 | 66030012R | Rondelle | Disponible | Voir la pièce |
| 23 | 66100221R | Lame mulching | Disponible | Voir la pièce |
| 24 | 66070362 | Kit roue | Non reliée | |
| 24 | 66070362 | Kit roue | Non reliée | |
| 25 | 3914012R | Ecrou | Disponible | Voir la pièce |
| 26 | 66070298R | Enjoliveur | Disponible | Voir la pièce |
| 26 | 66070298R | Enjoliveur | Disponible | Voir la pièce |
| 27 | 66070021R | Poignée | Nous contacter | Voir la pièce |
| 27 | 66070021R | Poignée | Nous contacter | Voir la pièce |
| 28 | 3906150R | Vis | Disponible | Voir la pièce |
| 29 | 3027001R | Rondelle | Disponible | Voir la pièce |
| 29 | 3027001R | Rondelle | Disponible | Voir la pièce |
| 30 | 8202126R | Clavette | Disponible | Voir la pièce |
| 31 | 66070380 | Kit étiquettes | Nous contacter | Voir la pièce |
