Vue Éclatée ROTO 480 R et B Version 2014
Retrouvez les pièces détachées, références et repères disponibles pour ROTO 480 R et B Version 2014.

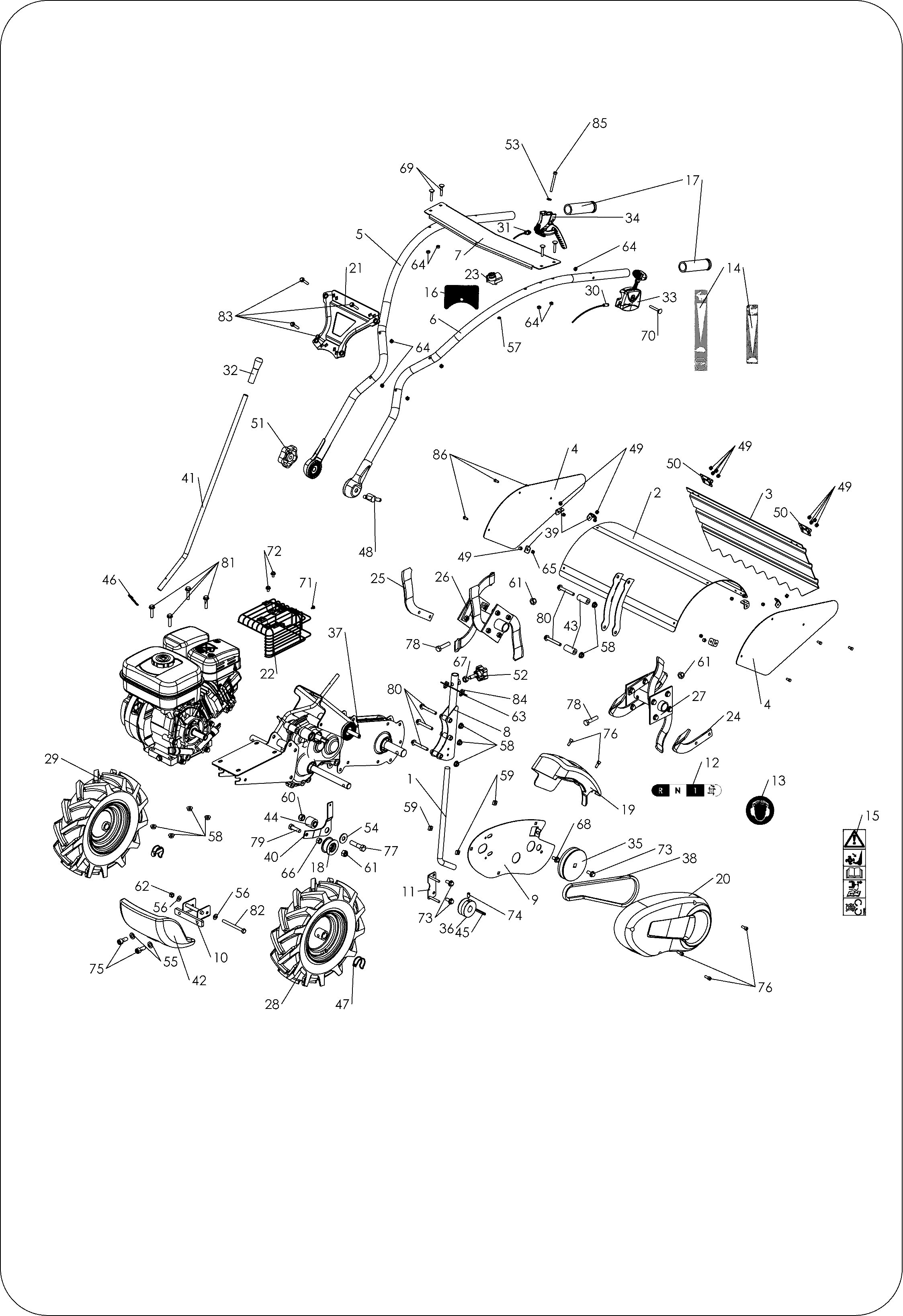

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 3502010320 | BEQUILLE | Disponible | Voir la pièce |
| 2 | 3202002309 | Carter roto | Nous contacter | Voir la pièce |
| 3 | 3202002308 | Panneau arrière | Disponible | Voir la pièce |
| 4 | 3202002307 | Flanc de carter | Disponible | Voir la pièce |
| 4 | 3202002307 | Flanc de carter | Disponible | Voir la pièce |
| 5 | 3202000704 | Guidon d | Nous contacter | Voir la pièce |
| 6 | 3202000703 | Guidon g | Disponible | Voir la pièce |
| 7 | 3202000702 | Tableau de bord | Disponible | Voir la pièce |
| 8 | 3202000311 | SUPPORT | Nous contacter | Voir la pièce |
| 9 | 3202000310 | Cache int. | Nous contacter | Voir la pièce |
| 10 | 3202000306 | SUPPORT | Nous contacter | Voir la pièce |
| 11 | 3202000101 | Guide courroie | Disponible | Voir la pièce |
| 12 | 0503010321 | ETIQUETTE VITESSE | Nous contacter | Voir la pièce |
| 13 | 0503000077 | Etiquette "Securité" | Nous contacter | Voir la pièce |
| 14 | 0503000043 | ETIQUETTE DE GAZ | Disponible | Voir la pièce |
| 15 | 0503000036 | Etiquette "Sécurité" | Nous contacter | Voir la pièce |
| 16 | 0503000031 | AUTOCOLLANT MARCHE-ARRET | Disponible | Voir la pièce |
| 17 | 0341000037 | Poignée | Disponible | Voir la pièce |
| 18 | 0341000003 | GALET EMBRAYAGE | Nous contacter | Voir la pièce |
| 19 | 0340320004 | CAPOT POTENCE | Non reliée | |
| 20 | 0340320003 | CAPOT COURROIE | Non reliée | |
| 21 | 0340030049 | CACHE CENTRAL | Nous contacter | Voir la pièce |
| 22 | 0330092003 | GRILLE ECHAPPEMENT | Disponible | Voir la pièce |
| 23 | 0330012006 | INTERRUPTEUR | Disponible | Voir la pièce |
| 24 | 0320070002 | COUTEAU GAUCHE | Nous contacter | Voir la pièce |
| 25 | 0320070001 | COUTEAU DROIT | Nous contacter | Voir la pièce |
| 26 | 0320010029 | FRAISE DROIT | Disponible | Voir la pièce |
| 27 | 0320010028 | FRAISE GAUCHE | Disponible | Voir la pièce |
| 28 | 0309000057 | Roue gauche | Non reliée | |
| 29 | 0309000056 | Roue droite | Non reliée | |
| 30 | 0308040052 | CABLE DE GAZ | Disponible | Voir la pièce |
| 31 | 0308020070 | Câble embr. | Non reliée | |
| 32 | 0307020029 | Poignée | Non reliée | |
| 33 | 0307020023 | MANETTE DE GAZ | Nous contacter | Voir la pièce |
| 34 | 0307010030 | LEVIER EMBRAYAGE | Nous contacter | Voir la pièce |
| 35 | 0306060053 | POULIE | Nous contacter | Voir la pièce |
| 36 | 0306060005 | POULIE MOTEUR | Nous contacter | Voir la pièce |
| 37 | 0306040031 | Ens. transmission | Non reliée | |
| 38 | 0306030083 | COURROIE | Nous contacter | Voir la pièce |
| 39 | 0304000425 | EQUERRE | Nous contacter | Voir la pièce |
| 40 | 0304000420 | Levier emb. | Non reliée | |
| 41 | 0303000033 | Levier vitesse | Non reliée | |
| 42 | 0303000032 | CONTREPOIDS | Nous contacter | Voir la pièce |
| 43 | 0302020201 | ENTRETOISE | Nous contacter | Voir la pièce |
| 44 | 0302020192 | ENTRETOISE | Nous contacter | Voir la pièce |
| 45 | 0301040001 | CLAVETTE | Nous contacter | Voir la pièce |
| 46 | 0301030002 | GOUPILLE BETA | Disponible | Voir la pièce |
| 47 | 0301010013 | GOUPILLE CLIPS | Nous contacter | Voir la pièce |
| 48 | 0301000020 | Poignée serrage | Non reliée | |
| 49 | 0301000018 | RIVET | Disponible | Voir la pièce |
| 49 | 0301000018 | RIVET | Disponible | Voir la pièce |
| 49 | 0301000018 | RIVET | Disponible | Voir la pièce |
| 49 | 0301000018 | RIVET | Disponible | Voir la pièce |
| 50 | 0301000017 | CHARNIERE | Disponible | Voir la pièce |
| 50 | 0301000017 | CHARNIERE | Disponible | Voir la pièce |
| 51 | 0300801205 | Bouton | Non reliée | |
| 52 | 0300801001 | MOLETTE | Nous contacter | Voir la pièce |
| 53 | 0300430601 | RONDELLE | Disponible | Voir la pièce |
| 54 | 0300401202 | Rondelle | Nous contacter | Voir la pièce |
| 55 | 0300401003 | RONDELLE PLATE | Disponible | Voir la pièce |
| 56 | 0300400802 | RONDELLE PLATE | Nous contacter | Voir la pièce |
| 56 | 0300400802 | RONDELLE PLATE | Nous contacter | Voir la pièce |
| 57 | 0300400301 | RONDELLE | Disponible | Voir la pièce |
| 58 | 0300260801 | ECROU | Nous contacter | Voir la pièce |
| 58 | 0300260801 | ECROU | Nous contacter | Voir la pièce |
| 58 | 0300260801 | ECROU | Nous contacter | Voir la pièce |
| 59 | 0300230604 | ECROU CAGE | Nous contacter | Voir la pièce |
| 59 | 0300230604 | ECROU CAGE | Nous contacter | Voir la pièce |
| 60 | 0300211201 | ECROU FREIN | Nous contacter | Voir la pièce |
| 61 | 0300211001 | ECROU | Disponible | Voir la pièce |
| 61 | 0300211001 | ECROU | Disponible | Voir la pièce |
| 61 | 0300211001 | ECROU | Disponible | Voir la pièce |
| 62 | 0300210802 | ECROU FREIN BORGNE | Nous contacter | Voir la pièce |
| 63 | 0300210603 | ECROU | Nous contacter | Voir la pièce |
| 64 | 0300210602 | ECROU | Non reliée | |
| 64 | 0300210602 | ECROU | Non reliée | |
| 64 | 0300210602 | ECROU | Non reliée | |
| 64 | 0300210602 | ECROU | Non reliée | |
| 65 | 0300210501 | ECROU FREIN | Disponible | Voir la pièce |
| 66 | 0300201002 | ECROU | Nous contacter | Voir la pièce |
| 67 | 0300201001 | Ecrou | Disponible | Voir la pièce |
| 68 | 0300091004 | VIS | Nous contacter | Voir la pièce |
| 69 | 0300080614 | Vis | Non reliée | |
| 70 | 0300080610 | VIS | Disponible | Voir la pièce |
| 71 | 0300080602 | VIS | Nous contacter | Voir la pièce |
| 72 | 0300080501 | VIS | Nous contacter | Voir la pièce |
| 73 | 0300010816 | VIS | Non reliée | |
| 73 | 0300010816 | VIS | Non reliée | |
| 73 | 0300060504 | VIS | Disponible | Voir la pièce |
| 73 | 0300060504 | VIS | Disponible | Voir la pièce |
| 74 | 0300040801 | VIS | Disponible | Voir la pièce |
| 75 | 0300021004 | VIS | Disponible | Voir la pièce |
| 76 | 0300020601 | VIS | Disponible | Voir la pièce |
| 76 | 0300020601 | VIS | Disponible | Voir la pièce |
| 77 | 0300011222 | VIS | Nous contacter | Voir la pièce |
| 78 | 0300011005 | VIS | Nous contacter | Voir la pièce |
| 78 | 0300011005 | VIS | Nous contacter | Voir la pièce |
| 79 | 0300011003 | VIS | Disponible | Voir la pièce |
| 80 | 0300010842 | VIS | Disponible | Voir la pièce |
| 80 | 0300010842 | VIS | Disponible | Voir la pièce |
| 81 | 0300010834 | VIS | Disponible | Voir la pièce |
| 82 | 0300010824 | VIS | Nous contacter | Voir la pièce |
| 83 | 0300010621 | VIS | Disponible | Voir la pièce |
| 84 | 0300010609 | VIS EMBASE CRANTEE | Disponible | Voir la pièce |
| 85 | 0300010606 | VIS | Disponible | Voir la pièce |
| 86 | 0300010501 | Vis | Non reliée |

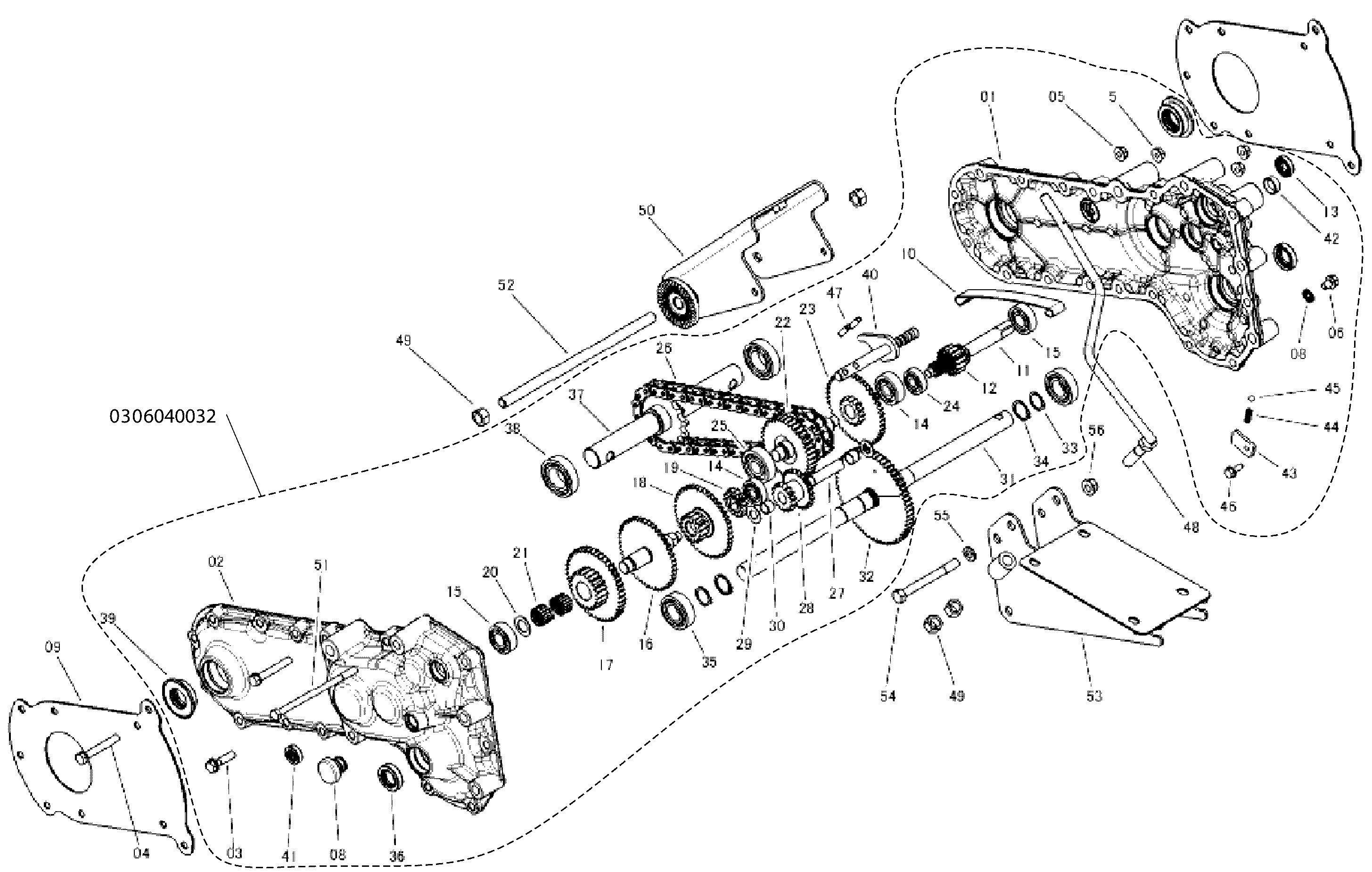

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 0002011101 | Carter gauche | Nous contacter | Voir la pièce |
| 2 | 0002011102 | Carter droit | Nous contacter | Voir la pièce |
| 3 | 0300010846 | Vis | Nous contacter | Voir la pièce |
| 4 | 0300010837 | VIS | Nous contacter | Voir la pièce |
| 5 | 0300260801 | ECROU | Nous contacter | Voir la pièce |
| 5 | 0300260801 | ECROU | Nous contacter | Voir la pièce |
| 5 | 0300260801 | ECROU | Nous contacter | Voir la pièce |
| 6 | 0002010203 | Bouchon vidange | Nous contacter | Voir la pièce |
| 8 | 0002010204 | Rondelle | Disponible | Voir la pièce |
| 9 | 0002011103 | Tôle | Non reliée | |
| 10 | 0002011104 | Ressort | Nous contacter | Voir la pièce |
| 11 | 0002011105 | Arbre | Nous contacter | Voir la pièce |
| 12 | 0002011106 | Pignon | Nous contacter | Voir la pièce |
| 13 | 0002010357 | Bague | Nous contacter | Voir la pièce |
| 14 | 0306010009 | Roulement | Nous contacter | Voir la pièce |
| 14 | 0306010009 | Roulement | Nous contacter | Voir la pièce |
| 15 | 0306010038 | Roulement | Nous contacter | Voir la pièce |
| 15 | 0306010038 | Roulement | Nous contacter | Voir la pièce |
| 16 | 0002011107 | Arbre | Nous contacter | Voir la pièce |
| 17 | 0002011108 | Pignon | Nous contacter | Voir la pièce |
| 18 | 0002011109 | Pignon | Nous contacter | Voir la pièce |
| 19 | 0002011110 | Pignon | Nous contacter | Voir la pièce |
| 20 | 0002010191 | Rondelle | Nous contacter | Voir la pièce |
| 21 | 0002010077 | Roulement | Disponible | Voir la pièce |
| 22 | 0002011111 | Arbre | Nous contacter | Voir la pièce |
| 23 | 0002011112 | Pignon | Nous contacter | Voir la pièce |
| 24 | 0306010060 | Roulement | Nous contacter | Voir la pièce |
| 25 | 0002010330 | Roulement | Disponible | Voir la pièce |
| 26 | 0306020046 | Chaine | Nous contacter | Voir la pièce |
| 27 | 0002011113 | Arbre | Nous contacter | Voir la pièce |
| 28 | 0002011114 | Pignon | Nous contacter | Voir la pièce |
| 29 | 0002010362 | Rondelle | Nous contacter | Voir la pièce |
| 30 | 0002011115 | Entretoise | Nous contacter | Voir la pièce |
| 31 | 0002011116 | Arbre de roues | Nous contacter | Voir la pièce |
| 32 | 0002011117 | Pignon | Nous contacter | Voir la pièce |
| 33 | 0301070007 | RONDELLE | Non reliée | |
| 34 | 0002010227 | Circlips | Nous contacter | Voir la pièce |
| 35 | 0306010026 | Roulement | Nous contacter | Voir la pièce |
| 36 | 0002010333 | Joint | Nous contacter | Voir la pièce |
| 37 | 0002011118 | Arbre de fraises | Nous contacter | Voir la pièce |
| 38 | 0002010079 | Roulement | Disponible | Voir la pièce |
| 39 | 0002010086 | Joint | Nous contacter | Voir la pièce |
| 40 | 0002011119 | Axe vitesse | Disponible | Voir la pièce |
| 41 | 0002010002 | Bague | Non reliée | |
| 42 | 0002010088 | Bague | Nous contacter | Voir la pièce |
| 43 | 0002010300 | Plat | Nous contacter | Voir la pièce |
| 44 | 0002010197 | Ressort | Nous contacter | Voir la pièce |
| 45 | 0002010196 | Bille | Nous contacter | Voir la pièce |
| 46 | 0300090602 | VIS | Disponible | Voir la pièce |
| 47 | 0301020014 | GOUPILLE | Disponible | Voir la pièce |
| 48 | 0002011120 | Levier | Non reliée | |
| 49 | 0300201202 | ECROU | Disponible | Voir la pièce |
| 49 | 0300201202 | ECROU | Disponible | Voir la pièce |
| 50 | 3202000314 | Potence | Nous contacter | Voir la pièce |
| 51 | 0002010538 | VIS | Disponible | Voir la pièce |
| 52 | 0300601201 | AXE | Nous contacter | Voir la pièce |
| 53 | 3202000301 | SUPPORT | Nous contacter | Voir la pièce |
| 54 | 0300011023 | Vis | Nous contacter | Voir la pièce |
| 55 | 0300451001 | RONDELLE | Disponible | Voir la pièce |
| 56 | 0300261001 | ECROU | Disponible | Voir la pièce |
