Vue Éclatée ROTO 480 B COMFORT Version 2018
Retrouvez les pièces détachées, références et repères disponibles pour ROTO 480 B COMFORT Version 2018.

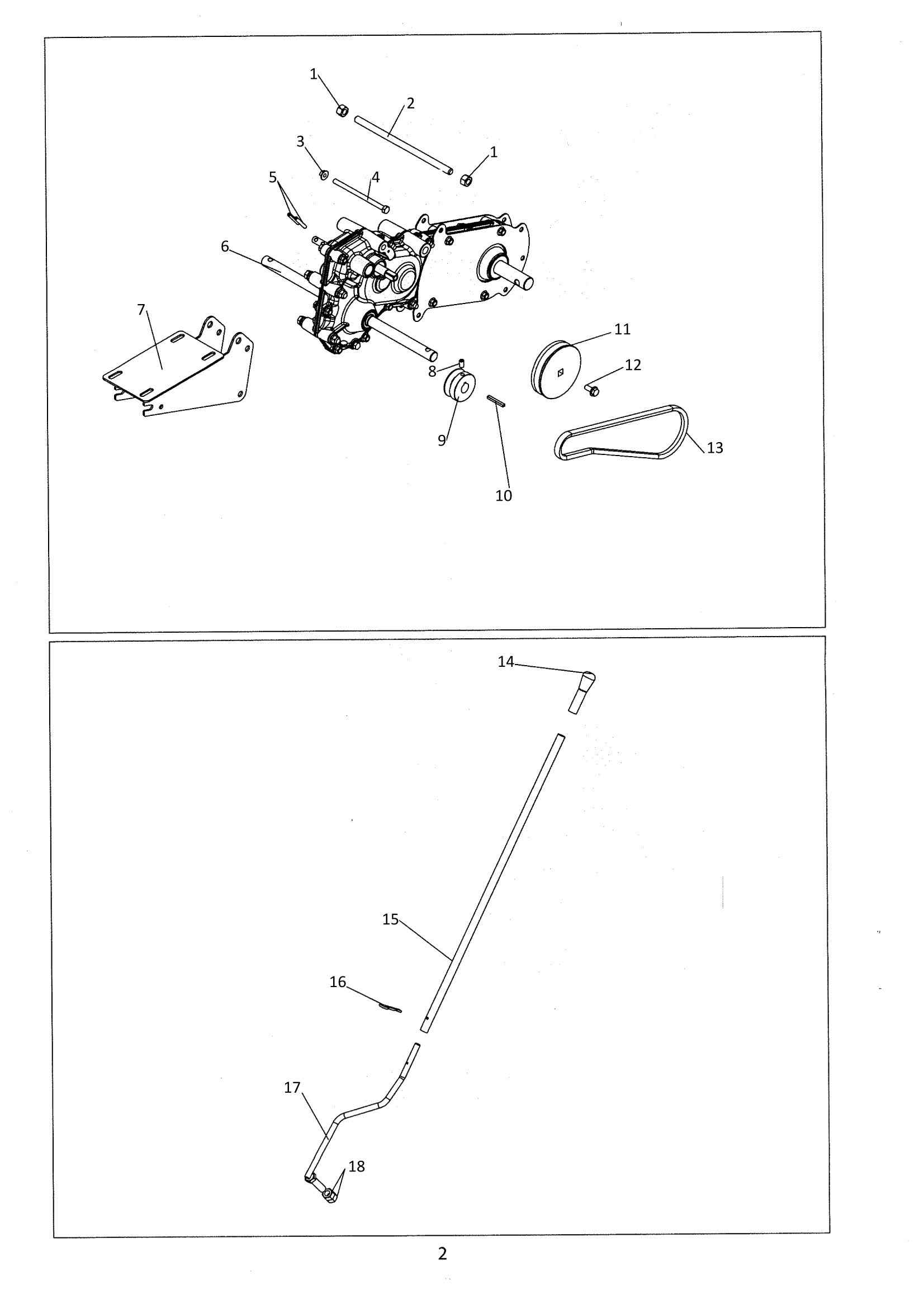

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 0300201202 | ECROU | Disponible | Voir la pièce |
| 1 | 0300201202 | ECROU | Disponible | Voir la pièce |
| 2 | 0300601201 | AXE | Nous contacter | Voir la pièce |
| 3 | 0300260801 | ECROU | Nous contacter | Voir la pièce |
| 4 | 0002010538 | VIS | Disponible | Voir la pièce |
| 5 | 0301020014 | GOUPILLE | Disponible | Voir la pièce |
| 6 | 0306040032 | TRANSMISSION CPLT | Disponible | Voir la pièce |
| 7 | 3202000301 | SUPPORT | Nous contacter | Voir la pièce |
| 8 | 0300040801 | VIS | Disponible | Voir la pièce |
| 9 | 0306060005 | POULIE MOTEUR | Nous contacter | Voir la pièce |
| 10 | 0301040001 | CLAVETTE | Nous contacter | Voir la pièce |
| 11 | 0306060053 | POULIE | Nous contacter | Voir la pièce |
| 12 | 0300010816 | VIS | Non reliée | |
| 13 | 0306030083 | COURROIE | Nous contacter | Voir la pièce |
| 14 | 0341000137 | EMBOUT | Disponible | Voir la pièce |
| 15 | 0305000022 | LEVIER DE VITESSE | Nous contacter | Voir la pièce |
| 16 | 0301030002 | GOUPILLE BETA | Disponible | Voir la pièce |
| 17 | 3202000202 | Levier de vitesse | Non reliée | |
| 18 | 0300201202 | ECROU | Disponible | Voir la pièce |

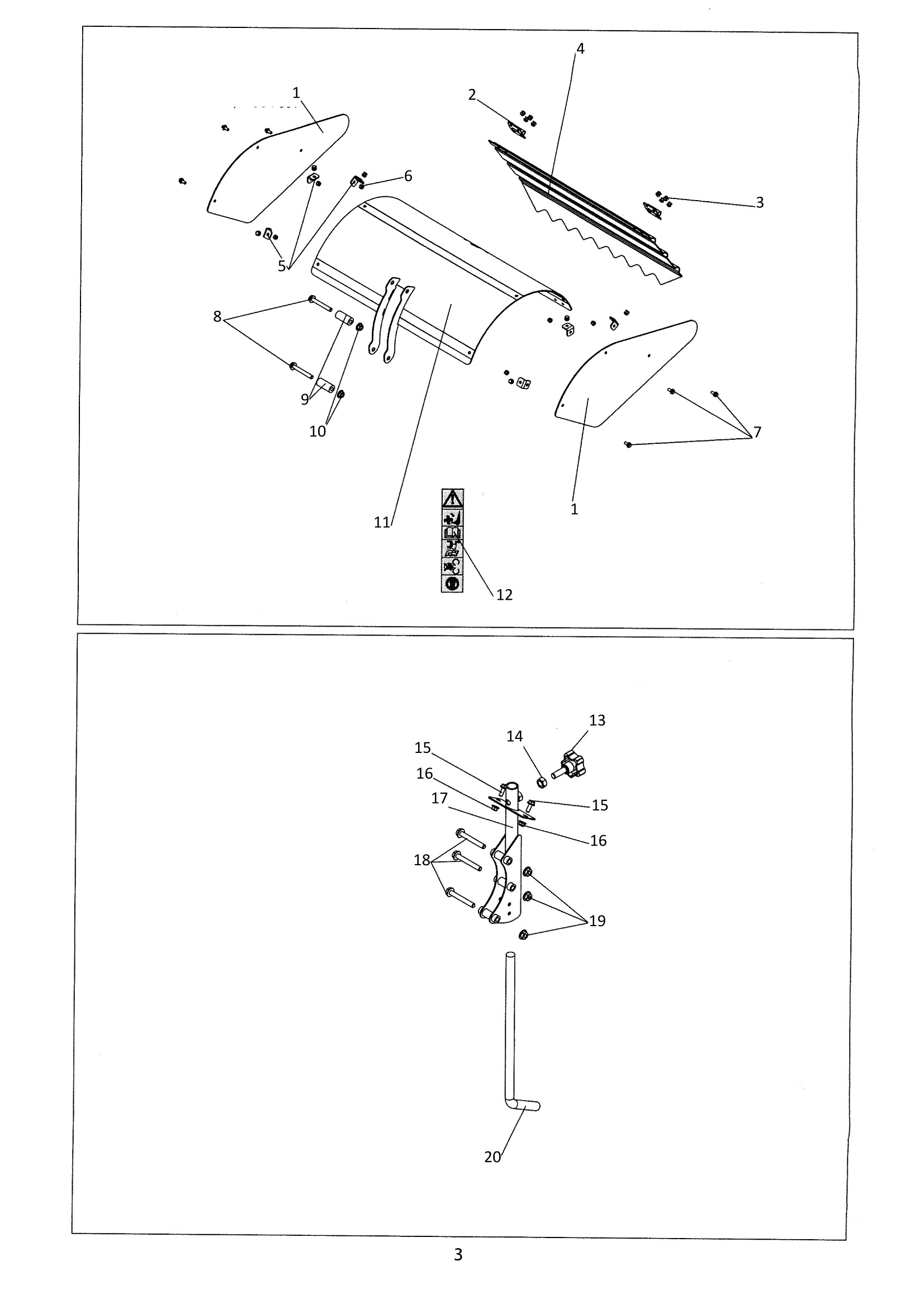

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 3202002307 | Flanc de carter | Disponible | Voir la pièce |
| 1 | 3202002307 | Flanc de carter | Disponible | Voir la pièce |
| 2 | 0301000017 | CHARNIERE | Disponible | Voir la pièce |
| 3 | 0301000018 | RIVET | Disponible | Voir la pièce |
| 4 | 3002002308 | Panneau arrière | Non reliée | |
| 5 | 0304000425 | EQUERRE | Nous contacter | Voir la pièce |
| 6 | 0300210501 | ECROU FREIN | Disponible | Voir la pièce |
| 7 | 0300010505 | VIS | Non reliée | |
| 8 | 0300010842 | VIS | Disponible | Voir la pièce |
| 9 | 0302020201 | ENTRETOISE | Nous contacter | Voir la pièce |
| 10 | 0300260801 | ECROU | Nous contacter | Voir la pièce |
| 11 | 3002002309 | Carter | Nous contacter | Voir la pièce |
| 12 | 0503000094 | AUTOCOLLANT SECURITE | Nous contacter | Voir la pièce |
| 13 | 0300801001 | MOLETTE | Nous contacter | Voir la pièce |
| 14 | 0300201002 | ECROU | Nous contacter | Voir la pièce |
| 15 | 0300010609 | VIS EMBASE CRANTEE | Disponible | Voir la pièce |
| 15 | 0300010609 | VIS EMBASE CRANTEE | Disponible | Voir la pièce |
| 16 | 0300210603 | ECROU | Nous contacter | Voir la pièce |
| 16 | 0300210603 | ECROU | Nous contacter | Voir la pièce |
| 17 | 3202000311 | SUPPORT | Nous contacter | Voir la pièce |
| 18 | 0300010842 | VIS | Disponible | Voir la pièce |
| 19 | 0300260801 | ECROU | Nous contacter | Voir la pièce |
| 20 | 3502010320 | BEQUILLE | Disponible | Voir la pièce |

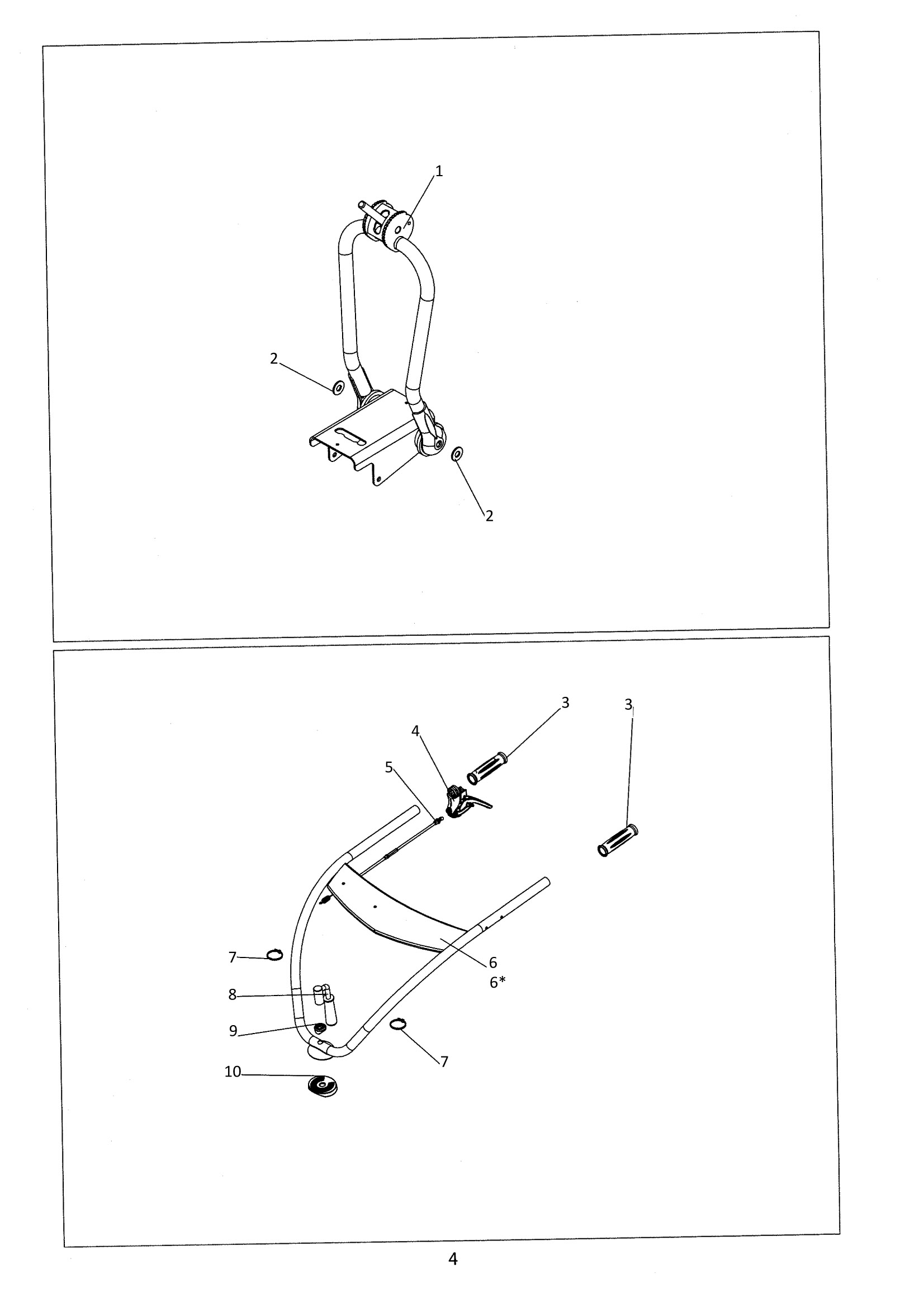

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 3202000317 | Potence | Nous contacter | Voir la pièce |
| 2 | 0300401201 | RONDELLE PLATE | Nous contacter | Voir la pièce |
| 2 | 0300401201 | RONDELLE PLATE | Nous contacter | Voir la pièce |
| 3 | 0341000036 | POIGNEE CAOUTCHOUC | Nous contacter | Voir la pièce |
| 3 | 0341000036 | POIGNEE CAOUTCHOUC | Nous contacter | Voir la pièce |
| 4 | 0307010034 | Levier embr. | Disponible | Voir la pièce |
| 5 | 0308020075 | CABLE EMBRAYAGE | Nous contacter | Voir la pièce |
| 6 | 3002210310 | Guidon | Nous contacter | Voir la pièce |
| 6* | 0503130032 | Etiquette "Briggs" | Non reliée | |
| 7 | 0301060003 | ATTACHE RILSAN | Disponible | Voir la pièce |
| 7 | 0301060003 | ATTACHE RILSAN | Disponible | Voir la pièce |
| 8 | 0300801401 | POIGNEE SERRAGE | Disponible | Voir la pièce |
| 9 | 0303000024 | ENTRETOISE POIGNEE SERRAGE | Nous contacter | Voir la pièce |
| 10 | 0303000023 | RONDELLE CRANTEE | Nous contacter | Voir la pièce |

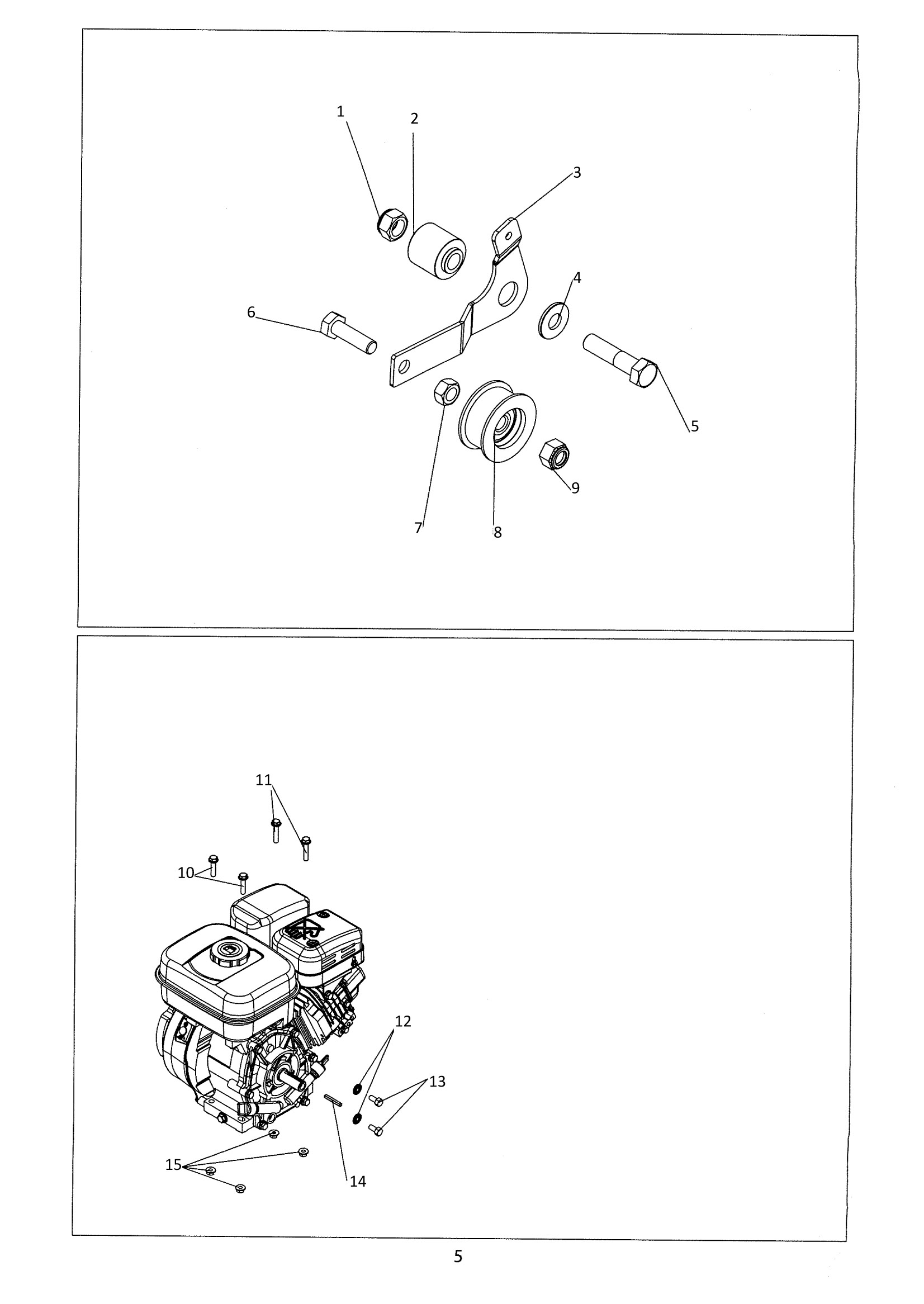

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 0300211201 | ECROU FREIN | Nous contacter | Voir la pièce |
| 2 | 0302020192 | ENTRETOISE | Nous contacter | Voir la pièce |
| 3 | 0304000490 | LEVIER | Nous contacter | Voir la pièce |
| 4 | 0300401201 | RONDELLE PLATE | Nous contacter | Voir la pièce |
| 5 | 0300011222 | VIS | Nous contacter | Voir la pièce |
| 6 | 0300011003 | VIS | Disponible | Voir la pièce |
| 7 | 0300201002 | ECROU | Nous contacter | Voir la pièce |
| 8 | 0341000003 | GALET EMBRAYAGE | Nous contacter | Voir la pièce |
| 9 | 0300211001 | ECROU | Disponible | Voir la pièce |
| 10 | 0300010834 | VIS | Disponible | Voir la pièce |
| 11 | 0300010817 | VIS | Disponible | Voir la pièce |
| 12 | 0300430801 | RONDELLE | Nous contacter | Voir la pièce |
| 13 | 0300010816 | VIS | Non reliée | |
| 14 | 0301040001 | CLAVETTE | Nous contacter | Voir la pièce |
| 15 | 0300260801 | ECROU | Nous contacter | Voir la pièce |

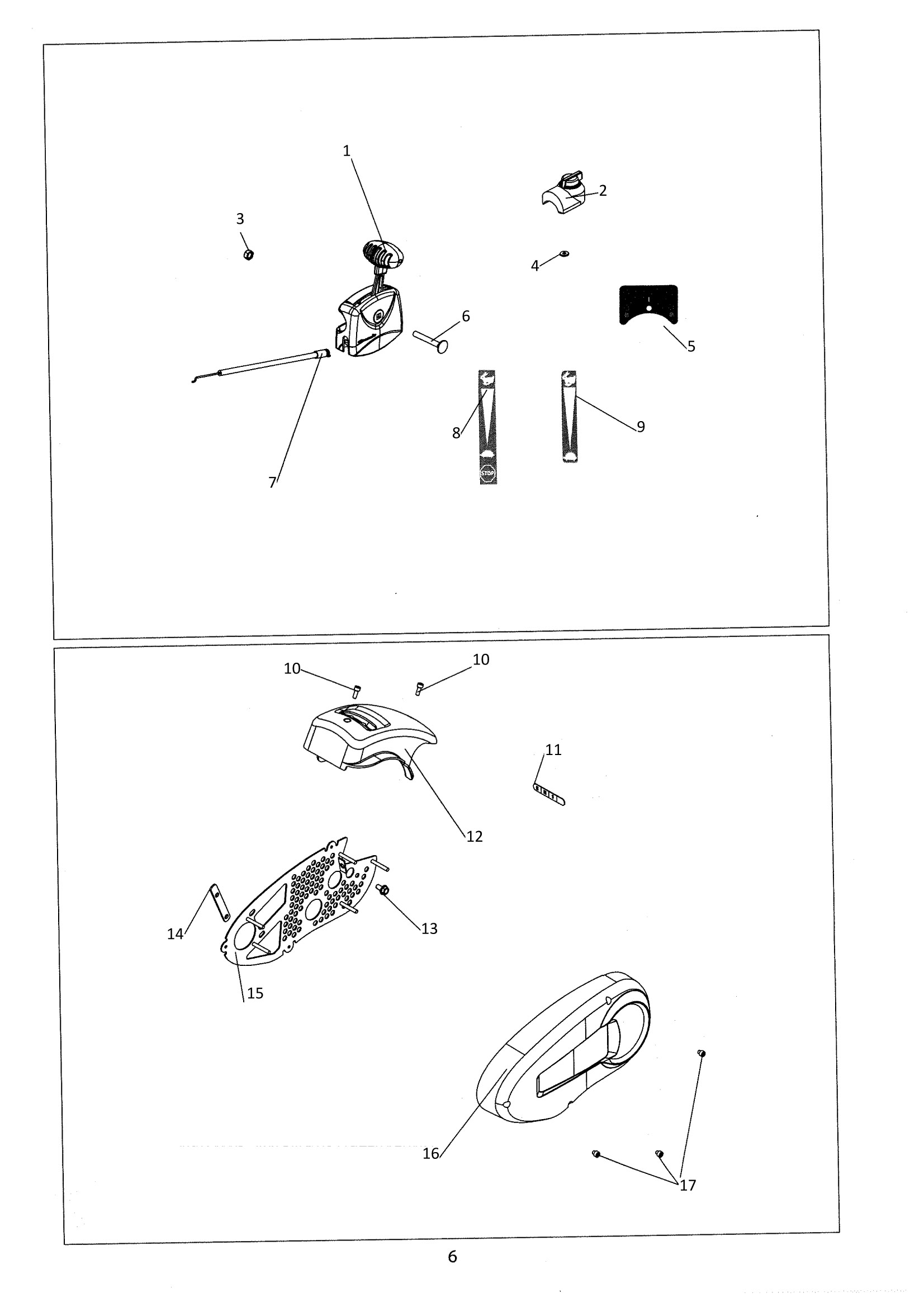

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 0307020023 | MANETTE DE GAZ | Nous contacter | Voir la pièce |
| 2 | 0330012006 | INTERRUPTEUR | Disponible | Voir la pièce |
| 3 | 0300210602 | ECROU | Non reliée | |
| 4 | 0300400301 | RONDELLE | Disponible | Voir la pièce |
| 5 | 0503000031 | AUTOCOLLANT MARCHE-ARRET | Disponible | Voir la pièce |
| 6 | 0300080610 | VIS | Disponible | Voir la pièce |
| 7 | 0308040052 | CABLE DE GAZ | Disponible | Voir la pièce |
| 8 | 0503000045 | AUTOCOLLANT GAZ ARRET MOTEUR | Disponible | Voir la pièce |
| 9 | 0503000043 | ETIQUETTE DE GAZ | Disponible | Voir la pièce |
| 10 | 0300020601 | VIS | Disponible | Voir la pièce |
| 10 | 0300020601 | VIS | Disponible | Voir la pièce |
| 11 | 0503010321 | ETIQUETTE VITESSE | Nous contacter | Voir la pièce |
| 12 | 0340320004 | CAPOT POTENCE | Non reliée | |
| 13 | 0300091004 | VIS | Nous contacter | Voir la pièce |
| 14 | 0304000444 | PLAQUE MOTEUR | Nous contacter | Voir la pièce |
| 15 | 3202000316 | CACHE INTERIEUR | Nous contacter | Voir la pièce |
| 16 | 0340320003 | CAPOT COURROIE | Non reliée | |
| 17 | 0300020614 | VIS | Nous contacter | Voir la pièce |

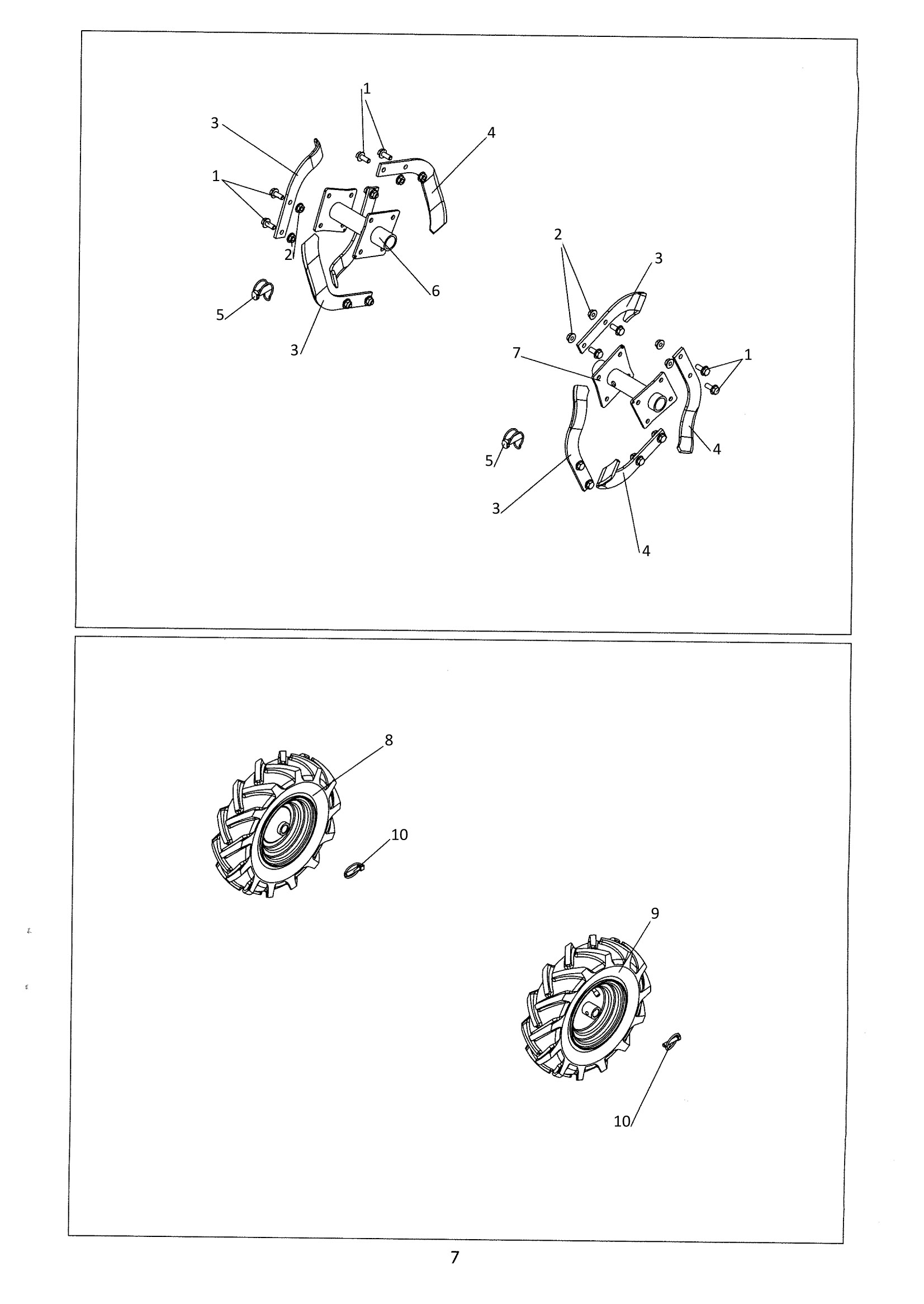

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 0300010816 | VIS | Non reliée | |
| 1 | 0300010816 | VIS | Non reliée | |
| 1 | 0300010816 | VIS | Non reliée | |
| 2 | 0300260801 | ECROU | Nous contacter | Voir la pièce |
| 2 | 0300260801 | ECROU | Nous contacter | Voir la pièce |
| 3 | 0320070001 | COUTEAU DROIT | Nous contacter | Voir la pièce |
| 3 | 0320070001 | COUTEAU DROIT | Nous contacter | Voir la pièce |
| 3 | 0320070001 | COUTEAU DROIT | Nous contacter | Voir la pièce |
| 3 | 0320070001 | COUTEAU DROIT | Nous contacter | Voir la pièce |
| 4 | 0320070002 | COUTEAU GAUCHE | Nous contacter | Voir la pièce |
| 4 | 0320070002 | COUTEAU GAUCHE | Nous contacter | Voir la pièce |
| 4 | 0320070002 | COUTEAU GAUCHE | Nous contacter | Voir la pièce |
| 5 | 0301010014 | GOUPILLE CLIPS | Nous contacter | Voir la pièce |
| 5 | 0301010014 | GOUPILLE CLIPS | Nous contacter | Voir la pièce |
| 6 | 3202000312 | MOYEU DROIT | Nous contacter | Voir la pièce |
| 7 | 3202000305 | MOYEU GAUCHE | Disponible | Voir la pièce |
| 8 | 0309000056 | Roue droite | Non reliée | |
| 9 | 0309000057 | Roue gauche | Non reliée | |
| 10 | 0301010009 | GOUPILLE | Nous contacter | Voir la pièce |
| 10 | 0301010009 | GOUPILLE | Nous contacter | Voir la pièce |

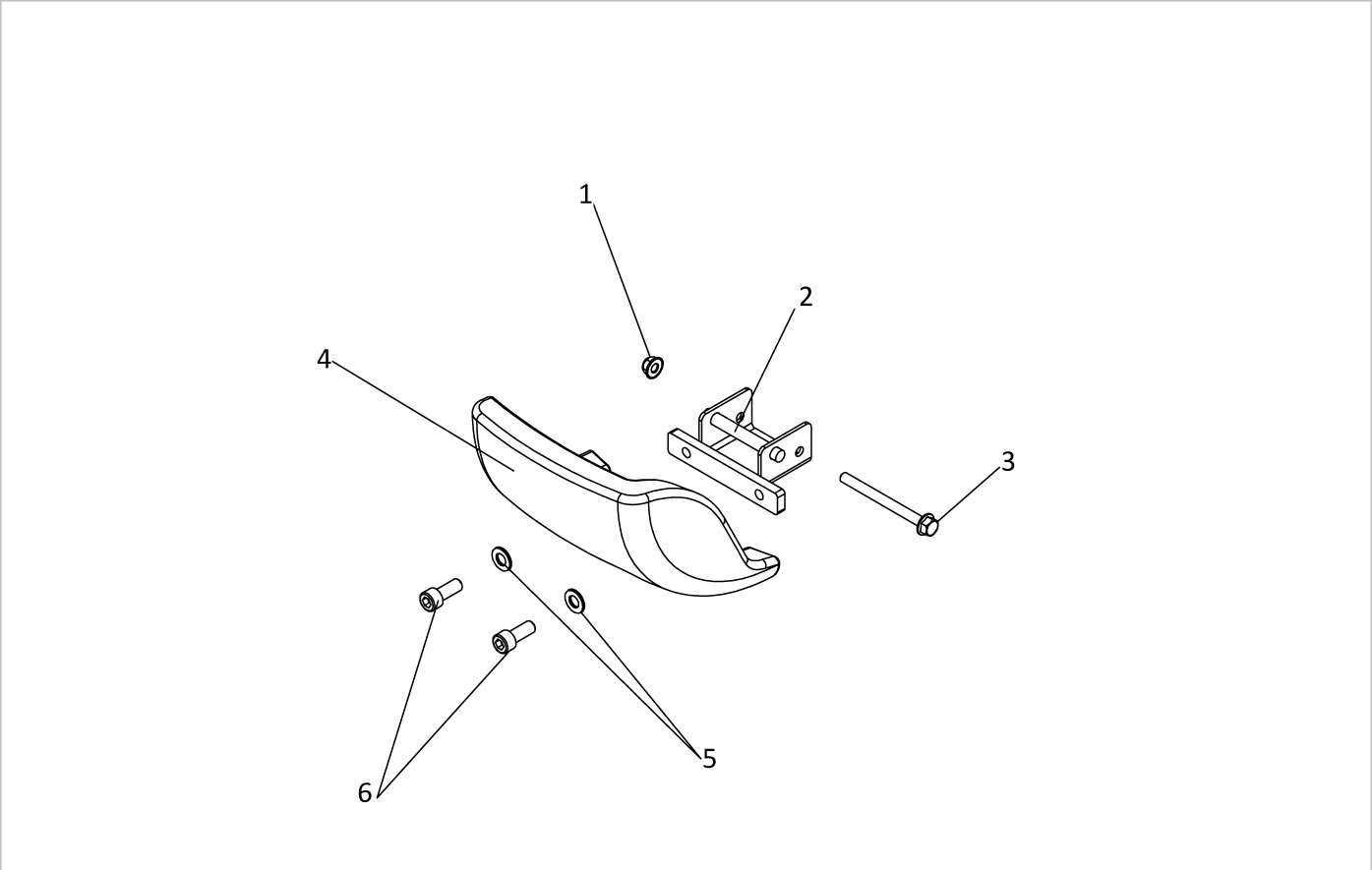

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 0300210805 | ECROU | Disponible | Voir la pièce |
| 2 | 3202000306 | SUPPORT | Nous contacter | Voir la pièce |
| 3 | 0300010824 | VIS | Nous contacter | Voir la pièce |
| 4 | 0303000032 | CONTREPOIDS | Nous contacter | Voir la pièce |
| 5 | 0300401003 | RONDELLE PLATE | Disponible | Voir la pièce |
| 6 | 0300021004 | VIS | Disponible | Voir la pièce |
