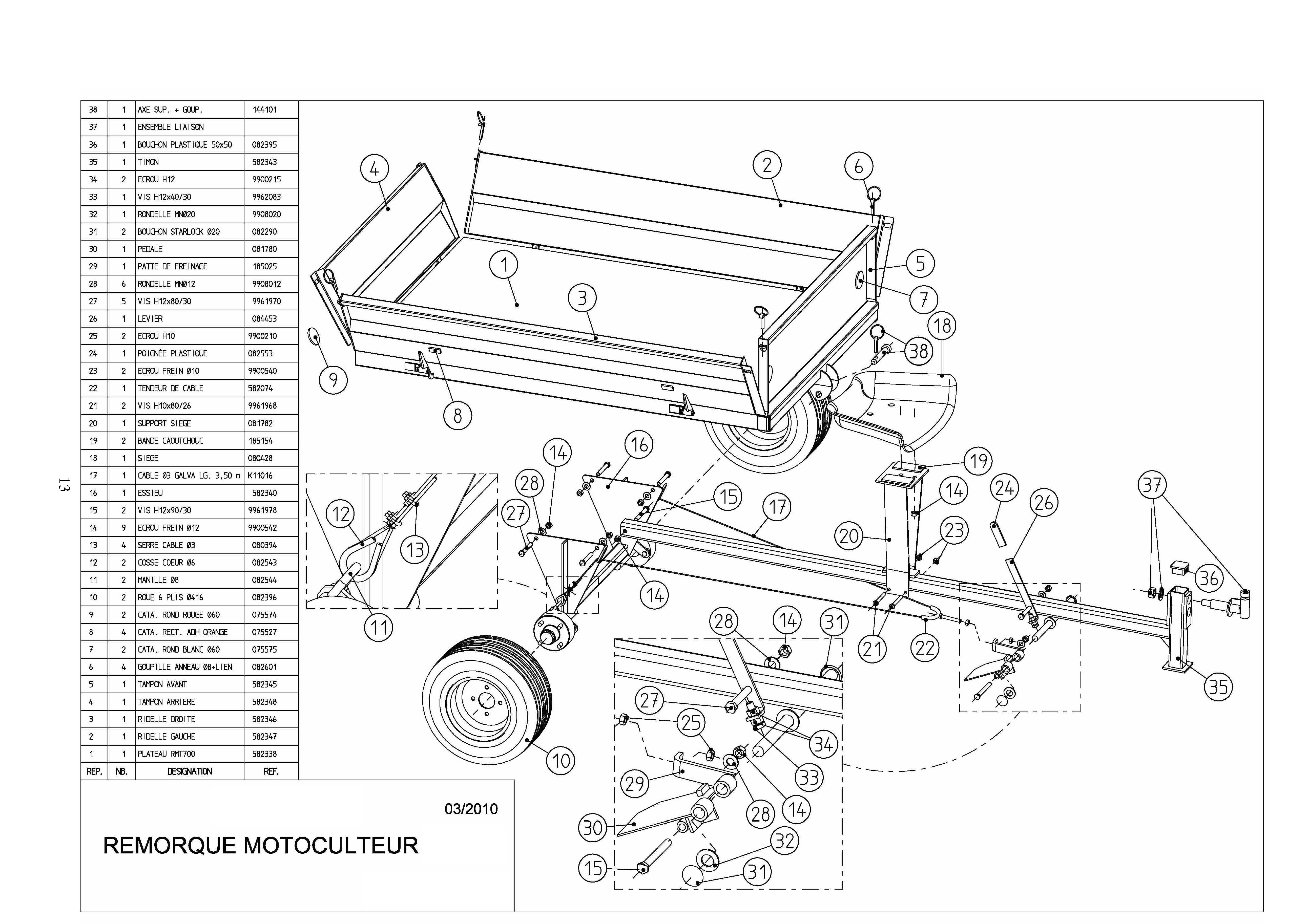

Vue Éclatée REMS 500
Retrouvez les pièces détachées, références et repères disponibles pour REMS 500.
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 582338 | Plateau | Nous contacter | Voir la pièce |
| 2 | 582347 Bleu Staub | Ridelle gauche bleue | Nous contacter | Voir la pièce |
| 3 | 582346 Bleu Staub | Ridelle droite bleue | Nous contacter | Voir la pièce |
| 4 | 582348 Bleu Staub | Tampon arrière bleu | Nous contacter | Voir la pièce |
| 5 | 582345 Bleu Staub | Tampon avant bleu | Nous contacter | Voir la pièce |
| 6 | 082601 | Goupille | Non reliée | |
| 7 | 075575 | Catadioptre blanc | Non reliée | |
| 8 | 075527 | Catadioptre orange | Non reliée | |
| 9 | 075574 | Catadioptre rouge | Non reliée | |
| 10 | 028396 | Roue | Non reliée | |
| 11 | 082544 | Manille | Non reliée | |
| 12 | 082543 | Cosse cœur | Non reliée | |
| 13 | 080394 | Serre câble | Non reliée | |
| 14 | 9900542 | Ecrou | Nous contacter | Voir la pièce |
| 14 | 9900542 | Ecrou | Nous contacter | Voir la pièce |
| 14 | 9900542 | Ecrou | Nous contacter | Voir la pièce |
| 14 | 9900542 | Ecrou | Nous contacter | Voir la pièce |
| 14 | 9900542 | Ecrou | Nous contacter | Voir la pièce |
| 15 | 9961978 | Vis 12x90 | Nous contacter | Voir la pièce |
| 15 | 9961978 | Vis 12x90 | Nous contacter | Voir la pièce |
| 16 | 582340 | Essieu | Nous contacter | Voir la pièce |
| 17 | K11016 | Câble | Nous contacter | Voir la pièce |
| 18 | 080428 | Siège | Non reliée | |
| 19 | 185154 | Bande caoutchouc | Nous contacter | Voir la pièce |
| 20 | 081782 | Support siège | Non reliée | |
| 21 | 9961968 | Vis 10x80 | Nous contacter | Voir la pièce |
| 22 | 582074 | Tendeur câble | Non reliée | |
| 23 | 9905040 | Ecrou frein | Nous contacter | Voir la pièce |
| 24 | 082553 | Poignée plastique | Non reliée | |
| 25 | 9900210 | Ecrou | Nous contacter | Voir la pièce |
| 26 | 084453 | Levier | Non reliée | |
| 27 | 9961970 | Vis 12x80 | Nous contacter | Voir la pièce |
| 27 | 9961970 | Vis 12x80 | Nous contacter | Voir la pièce |
| 28 | 9908012 | Rondelle | Nous contacter | Voir la pièce |
| 28 | 9908012 | Rondelle | Nous contacter | Voir la pièce |
| 28 | 9908012 | Rondelle | Nous contacter | Voir la pièce |
| 29 | 185025 | Patte freinage | Nous contacter | Voir la pièce |
| 30 | 081780 | Pédale | Non reliée | |
| 31 | 082290 | Bouchon starlock | Disponible | Voir la pièce |
| 31 | 082290 | Bouchon starlock | Disponible | Voir la pièce |
| 32 | 9908020 | Rondelle | Nous contacter | Voir la pièce |
| 33 | 9962083 | Vis | Disponible | Voir la pièce |
| 34 | 9900215 | Ecrou | Disponible | Voir la pièce |
| 35 | 582343 | Timon | Nous contacter | Voir la pièce |
| 36 | 082395 | Bouchon | Non reliée | |
| 37 | 081781 | Ens. liaison courte | Non reliée | |
| 37 | 582182 | Ens. liaison d16,5 h74/h94 | Disponible | Voir la pièce |
| 37 | 582183 | Ens. liaison d25 h90 | Disponible | Voir la pièce |
| 37 | 582184 | Ens. liaison d18,5 h72 | Nous contacter | Voir la pièce |
| 37 | 582185 | Ens. liaison d19,5 h74 | Nous contacter | Voir la pièce |
| 37 | 582186 | Ens. liaison d22,5 h60 | Nous contacter | Voir la pièce |
| 38 | 144101 | Axe sup. + goupille | Nous contacter | Voir la pièce |
