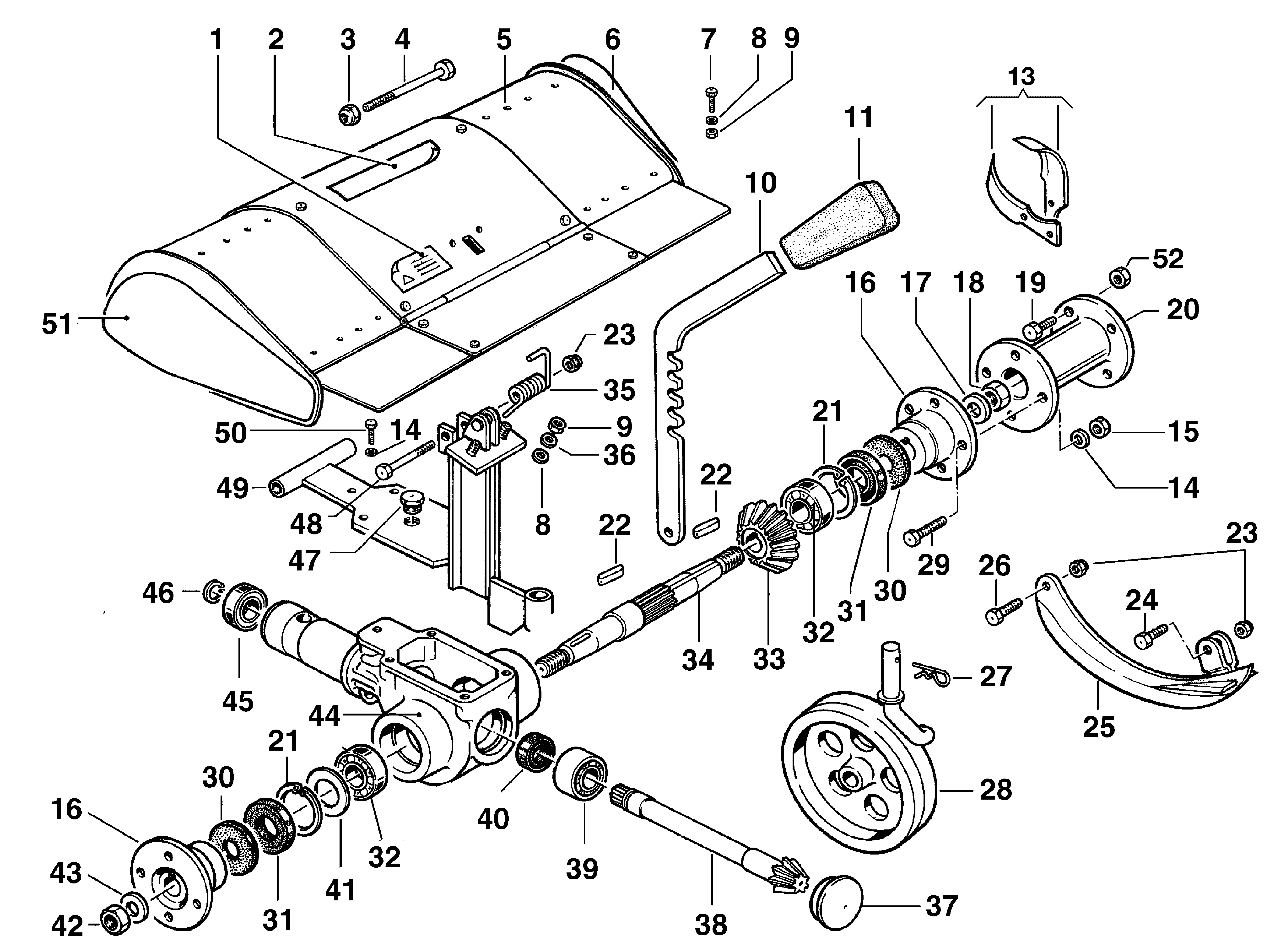

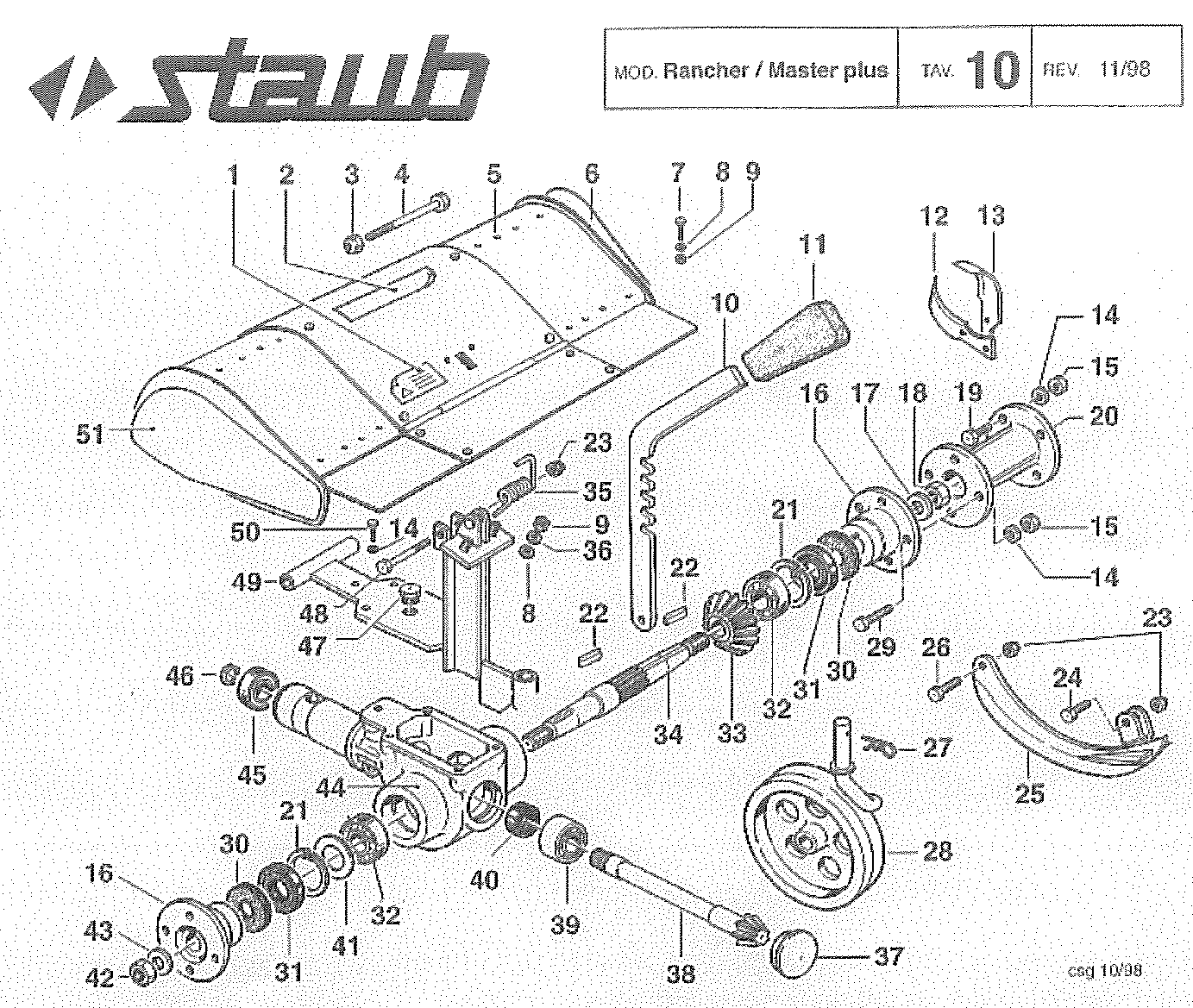

Vue Éclatée RANCHER K1050 (EN 709)
Retrouvez les pièces détachées, références et repères disponibles pour RANCHER K1050 (EN 709).
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 69220069R | Bielle | Non reliée | |
| 2 | YN0222805 | Bague | Disponible | Voir la pièce |
| 3 | YN1289200 | Roulement | Disponible | Voir la pièce |
| 4 | YN1263701 | Roulement | Nous contacter | Voir la pièce |
| 5 | YK4101420 | Bouchon | Disponible | Voir la pièce |
| 6 | F1303100B | Demi-boite | Non reliée | |
| 7 | F1303102DR | Bielle | Nous contacter | Voir la pièce |
| 8 | N6251000R | Vis | Non reliée | |
| 9 | YF1303106 | Interrupteur | Disponible | Voir la pièce |
| 10 | F1303108R | Arbre | Non reliée | |
| 11 | YN1272501 | Roulement | Disponible | Voir la pièce |
| 12 | YN0210045 | Anneau | Disponible | Voir la pièce |
| 13 | 3819014R | Grower | Disponible | Voir la pièce |
| 14 | 3806094R | Vis | Disponible | Voir la pièce |
| 15 | F1303101BR | Couvercle | Nous contacter | Voir la pièce |
| 16 | YN1263201 | Roulement | Disponible | Voir la pièce |
| 17 | 3024020R | Bague seeger | Disponible | Voir la pièce |
| 18 | YF1303155B | Pivot | Disponible | Voir la pièce |
| 19 | 3806094R | Vis | Disponible | Voir la pièce |
| 20 | F1303125 | Support | Disponible | Voir la pièce |
| 21 | YPA001254 | Capot | Nous contacter | Voir la pièce |
| 22 | 3806067R | Vis | Disponible | Voir la pièce |
| 23 | YN6402600 | Vis | Disponible | Voir la pièce |
| 24 | 3819013R | Grower | Disponible | Voir la pièce |
| 25 | 3916008R | Rondelle | Non reliée | |
| 26 | N4924000R | Silenbloc | Nous contacter | Voir la pièce |
| 26 | N4924000R | Silenbloc | Nous contacter | Voir la pièce |
| 27 | 320000028R | Ecrou | Nous contacter | Voir la pièce |
| 28 | YN1470200 | Ecrou | Nous contacter | Voir la pièce |
| 29 | YN5265900 | Bouchon | Disponible | Voir la pièce |
| 30 | L0105700 | Jeu (contrepoids) | Disponible | Voir la pièce |
| 35 | 3916012R | Rondelle | Disponible | Voir la pièce |
| 35 | 3916012R | Rondelle | Disponible | Voir la pièce |
| 36 | - | N | Non reliée | |
| 37 | 68910014 | Marque | Disponible | Voir la pièce |
| 38 | 68910015 | Marque | Disponible | Voir la pièce |
| 41 | N0140800 | Bague seeger | Nous contacter | Voir la pièce |
| 42 | L0081100 | Epaisseur | Nous contacter | Voir la pièce |
| 43 | YN6332800 | Vis | Disponible | Voir la pièce |
| 44 | YN1463650 | Écrou | Disponible | Voir la pièce |
| 45 | F1303133 | Entretoise | Nous contacter | Voir la pièce |
| 46 | N6399710 | Vis | Disponible | Voir la pièce |
| 89 | YN6262200 | Vis | Disponible | Voir la pièce |
| 90 | 3819013R | Grower | Disponible | Voir la pièce |
| 91 | YF1073364 | Pastille | Disponible | Voir la pièce |
| 92 | N6433900R | Vis chc | Non reliée | |
| 94 | YF1073363B | Entraineur | Disponible | Voir la pièce |
| 95 | 3819013R | Grower | Disponible | Voir la pièce |
| 96 | 3806063R | Vis | Nous contacter | Voir la pièce |

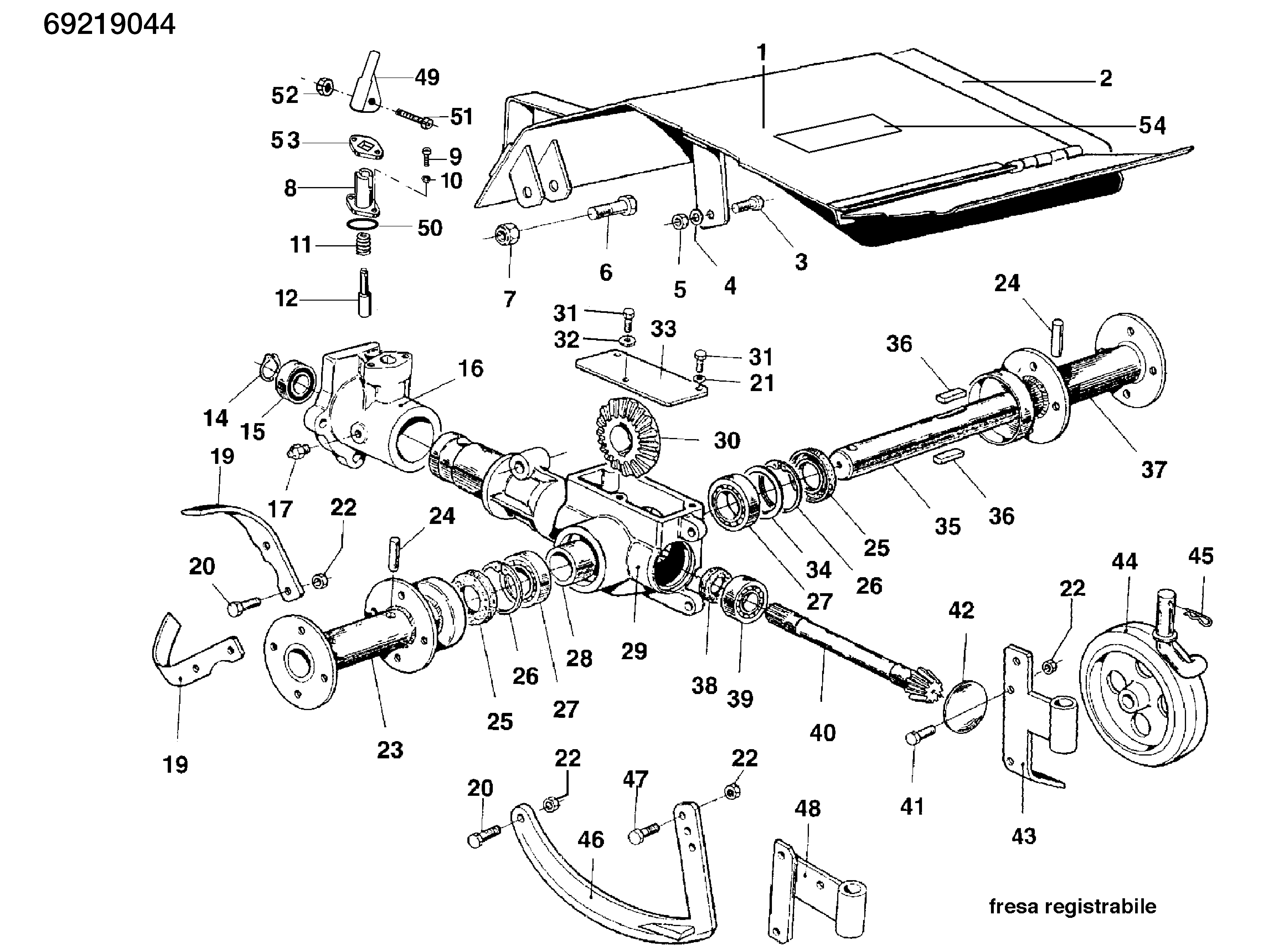

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 69210017 | Capot | Nous contacter | Voir la pièce |
| 2 | - | N | Non reliée | |
| 3 | 3806067R | Vis | Disponible | Voir la pièce |
| 4 | 3819013R | Grower | Disponible | Voir la pièce |
| 5 | 320000028R | Ecrou | Nous contacter | Voir la pièce |
| 6 | N6395000 | Vis | Disponible | Voir la pièce |
| 7 | YN1470150 | Écrou | Disponible | Voir la pièce |
| 8 | YF1154702 | Guide | Disponible | Voir la pièce |
| 9 | 3801022R | Vis | Non reliée | |
| 10 | YN4358110 | Rondelle | Disponible | Voir la pièce |
| 11 | YN3118700 | Ressort | Disponible | Voir la pièce |
| 12 | YF1054710 | Obturateur | Disponible | Voir la pièce |
| 14 | 3024020R | Bague seeger | Disponible | Voir la pièce |
| 15 | YN1263201 | Roulement | Disponible | Voir la pièce |
| 16 | YL0100700 | Quickfit | Non reliée | |
| 17 | YN2605600 | Graisseur | Disponible | Voir la pièce |
| 19 | R0000139 | Kit couteaux | Disponible | Voir la pièce |
| 19 | R0000139 | Kit couteaux | Disponible | Voir la pièce |
| 20 | N6272300 | Vis | Disponible | Voir la pièce |
| 20 | N6272300 | Vis | Disponible | Voir la pièce |
| 21 | YN4366600 | Rondelle | Disponible | Voir la pièce |
| 22 | YN1457570 | Ecrou | Disponible | Voir la pièce |
| 22 | YN1457570 | Ecrou | Disponible | Voir la pièce |
| 22 | YN1457570 | Ecrou | Disponible | Voir la pièce |
| 22 | YN1457570 | Ecrou | Disponible | Voir la pièce |
| 23 | L0036100 | Kit rotor spacers 60 cm (can be reduced to 35) | Nous contacter | Voir la pièce |
| 23 | YF0017005 | Entretoise | Disponible | Voir la pièce |
| 24 | YF0017024 | Goupille | Disponible | Voir la pièce |
| 24 | YF0017024 | Goupille | Disponible | Voir la pièce |
| 25 | 3050000R | Bague | Non reliée | |
| 25 | 3050000R | Bague | Non reliée | |
| 26 | N0138000 | Bague seeger | Disponible | Voir la pièce |
| 26 | N0138000 | Bague seeger | Disponible | Voir la pièce |
| 27 | N1274500 | Roulement | Disponible | Voir la pièce |
| 27 | N1274500 | Roulement | Disponible | Voir la pièce |
| 28 | F0017018 | Entretoise | Nous contacter | Voir la pièce |
| 29 | F0017000L | Fraise | Nous contacter | Voir la pièce |
| 30 | F0017017 | Couronne | Disponible | Voir la pièce |
| 31 | YN6249300 | Vis | Disponible | Voir la pièce |
| 31 | YN6249300 | Vis | Disponible | Voir la pièce |
| 32 | YN4364700 | Rondelle | Nous contacter | Voir la pièce |
| 33 | F0017009 | Couvercle | Disponible | Voir la pièce |
| 34 | N5009320 | Epaisseur | Nous contacter | Voir la pièce |
| 34 | N5009330 | Epaisseur | Nous contacter | Voir la pièce |
| 35 | F0017016DR | Arbre | Non reliée | |
| 36 | N0651610 | Clavette | Nous contacter | Voir la pièce |
| 36 | N0651610 | Clavette | Nous contacter | Voir la pièce |
| 36 | N0651700 | Clavette | Disponible | Voir la pièce |
| 36 | N0651700 | Clavette | Disponible | Voir la pièce |
| 37 | L0036100 | Kit rotor spacers 60 cm (can be reduced to 35) | Nous contacter | Voir la pièce |
| 37 | YF0017005 | Entretoise | Disponible | Voir la pièce |
| 38 | YN0207300 | Bague d | Disponible | Voir la pièce |
| 39 | YN1263701 | Roulement | Nous contacter | Voir la pièce |
| 40 | F0017008R | Pignon | Non reliée | |
| 41 | 3806067R | Vis | Disponible | Voir la pièce |
| 42 | YN5276700 | Bouchon | Disponible | Voir la pièce |
| 43 | - | N | Non reliée | |
| 44 | Z0020368 | Support wheel | Disponible | Voir la pièce |
| 45 | N1054500 | Goupille | Disponible | Voir la pièce |
| 46 | YF0015548 | Couteau | Disponible | Voir la pièce |
| 47 | 3806074R | Vis | Disponible | Voir la pièce |
| 48 | F0017019 | Support | Nous contacter | Voir la pièce |
| 49 | YF1294700 | Levier | Disponible | Voir la pièce |
| 50 | 3049016R | Bague or | Disponible | Voir la pièce |
| 51 | 3801027R | Vis | Disponible | Voir la pièce |
| 52 | 3914008R | Ecrou | Disponible | Voir la pièce |
| 53 | YF1294701 | Plaquette | Disponible | Voir la pièce |
| 54 | F0015577 | Marque (danger) | Nous contacter | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 68320127R | Tuyau | Disponible | Voir la pièce |
| 1 | 68320127R | Tuyau | Disponible | Voir la pièce |
| 2 | 68320126R | Poignée | Disponible | Voir la pièce |
| 2 | 68320126R | Poignée | Disponible | Voir la pièce |
| 3 | 68240053R | Crochet + goupille | Non reliée | |
| 4 | 68310061R | Levier complet | Non reliée | |
| 5 | 68320186R | Cordelette | Non reliée | |
| 6 | 68310073R | Interrupteur | Disponible | Voir la pièce |
| 7 | 68310074R | Ressort | Disponible | Voir la pièce |
| 8 | 68310063 | Levier | Disponible | Voir la pièce |
| 9 | 68310064R | Cordelette | Disponible | Voir la pièce |
| 10 | 3914010R | Ecrou | Disponible | Voir la pièce |
| 11 | N1734000 | Bague | Disponible | Voir la pièce |
| 11 | N1734000 | Bague | Disponible | Voir la pièce |
| 11 | N1734000 | Bague | Disponible | Voir la pièce |
| 12 | F1291614R | Levier | Non reliée | |
| 12 | F1291614R | Levier | Non reliée | |
| 12 | F1291614R | Levier | Non reliée | |
| 13 | F1291615R | Pivot | Non reliée | |
| 14 | YN5901500 | Etau | Disponible | Voir la pièce |
| 15 | F1291619 | Equerre support | Disponible | Voir la pièce |
| 15 | F1291619 | Equerre support | Disponible | Voir la pièce |
| 15 | F1291619 | Equerre support | Disponible | Voir la pièce |
| 16 | 3911008R | Écrou | Disponible | Voir la pièce |
| 16 | 3911008R | Écrou | Disponible | Voir la pièce |
| 17 | YN5801000 | Régulateur | Disponible | Voir la pièce |
| 17 | YN5801000 | Régulateur | Disponible | Voir la pièce |
| 17 | YN5801000 | Régulateur | Disponible | Voir la pièce |
| 18 | 68330188R | Transmission | Non reliée | |
| 19 | 68330195R | Transmission | Non reliée | |
| 20 | YN5852100A | Arrêt | Nous contacter | Voir la pièce |
| 20 | YN5852100A | Arrêt | Nous contacter | Voir la pièce |
| 20 | YN5852100A | Arrêt | Nous contacter | Voir la pièce |
| 20 | YN5852100A | Arrêt | Nous contacter | Voir la pièce |
| 21 | F1300004R | Etau | Nous contacter | Voir la pièce |
| 21 | F1300004R | Etau | Nous contacter | Voir la pièce |
| 22 | 68310066 | Bague | Nous contacter | Voir la pièce |
| 23 | 68320187 | Dispositif quick start | Disponible | Voir la pièce |
| 24 | 68310068 | Pivot | Nous contacter | Voir la pièce |
| 25 | 68310067 | Collier | Nous contacter | Voir la pièce |
| 26 | YN5901600 | Etau | Disponible | Voir la pièce |
| 26 | YN5901600 | Etau | Disponible | Voir la pièce |
| 27 | YF1290225 | Etau | Disponible | Voir la pièce |
| 28 | 301000042R | Vis | Disponible | Voir la pièce |
| 29 | 68330191R | Transmission | Disponible | Voir la pièce |
| 30 | - | N | Non reliée | |
| 31 | - | N | Non reliée | |
| 32 | - | N | Non reliée | |
| 33 | - | N | Non reliée | |
| 34 | 68330193R | Transmission | Nous contacter | Voir la pièce |
| 35 | F1291648 | Marque | Nous contacter | Voir la pièce |
| 36 | YN5380870 | Marque (Notice d | Nous contacter | Voir la pièce |
| 37 | F1291616R | Pivot | Non reliée | |
| 38 | 68640065R | Câble | Nous contacter | Voir la pièce |
| 39 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 40 | YN5380805 | Marque (Accélérateur) | Nous contacter | Voir la pièce |
| 41 | 68320139B | Kit guidon | Disponible | Voir la pièce |
| 42 | 3044010R | Jeu (Câble Moteur-stop - Manette gaz - Interrupteur) | Disponible | Voir la pièce |
| 43 | YN2806200 | Poignée | Non reliée | |
| 44 | YN5380665 | Marque (frein) | Nous contacter | Voir la pièce |
| 45 | 68320136AR | Kit levier | Disponible | Voir la pièce |
| 45 | 68320136AR | Kit levier | Disponible | Voir la pièce |
| 45 | 68320136AR | Kit levier | Disponible | Voir la pièce |
| 45 | 68320136AR | Kit levier | Disponible | Voir la pièce |
| 45 | 68320136AR | Kit levier | Disponible | Voir la pièce |
| 45 | 68320136AR | Kit levier | Disponible | Voir la pièce |
| 45 | 68320136AR | Kit levier | Disponible | Voir la pièce |
| 45 | 68320136AR | Kit levier | Disponible | Voir la pièce |
| 45 | 68320136AR | Kit levier | Disponible | Voir la pièce |
| 45 | 68320136AR | Kit levier | Disponible | Voir la pièce |
| 46 | 68330192R | Transmission | Non reliée | |
| 47 | F1291617R | Bague | Non reliée | |
| 48 | YF1291649 | Marque | Nous contacter | Voir la pièce |
| 49 | - | N | Non reliée | |
| 50 | 68320198R | Jeu bouton | Nous contacter | Voir la pièce |
| 51 | 68320199R | Levier complet | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | YN3753600 | Pommeau | Disponible | Voir la pièce |
| 1 | YN3753600 | Pommeau | Disponible | Voir la pièce |
| 2 | YF1291641A | Mancheron | Disponible | Voir la pièce |
| 2 | YF1291641A | Mancheron | Disponible | Voir la pièce |
| 3 | YN1054900 | Goupille | Disponible | Voir la pièce |
| 3 | YN1054900 | Goupille | Disponible | Voir la pièce |
| 4 | YN5113800 | Goupille | Disponible | Voir la pièce |
| 4 | YN5113800 | Goupille | Disponible | Voir la pièce |
| 4 | YN5113800 | Goupille | Disponible | Voir la pièce |
| 5 | YF1291633 | Support | Disponible | Voir la pièce |
| 6 | YF1291637B | Levier | Disponible | Voir la pièce |
| 7 | YF1241614 | Accul | Disponible | Voir la pièce |
| 8 | YF1291613D | Pivot | Non reliée | |
| 9 | YN5125500 | Goupille | Disponible | Voir la pièce |
| 9 | YN5125500 | Goupille | Disponible | Voir la pièce |
| 9 | YN5125500 | Goupille | Disponible | Voir la pièce |
| 10 | YN5109300 | Goupille | Disponible | Voir la pièce |
| 10 | YN5109300 | Goupille | Disponible | Voir la pièce |
| 10 | YN5109300 | Goupille | Disponible | Voir la pièce |
| 11 | YF1051700 | Levier | Disponible | Voir la pièce |
| 12 | YN3118060 | Ressort | Disponible | Voir la pièce |
| 13 | F1291612 | Camme | Nous contacter | Voir la pièce |
| 14 | YF1291603 | Levier | Disponible | Voir la pièce |
| 14 | YF1291603 | Levier | Disponible | Voir la pièce |
| 15 | YF1291604 | Bloc de glissement | Disponible | Voir la pièce |
| 15 | YF1291604 | Bloc de glissement | Disponible | Voir la pièce |
| 16 | YN4745400 | Bille | Disponible | Voir la pièce |
| 17 | YN3104250 | Ressort | Disponible | Voir la pièce |
| 18 | YF1050831 | Bloc de glissement | Disponible | Voir la pièce |
| 19 | 3916008R | Rondelle | Non reliée | |
| 20 | YF1291602B | Ressort | Non reliée | |
| 21 | YN0317900 | Bague | Nous contacter | Voir la pièce |
| 22 | F1291607 | Plaquette | Disponible | Voir la pièce |
| 23 | YN1458800 | Ecrou | Disponible | Voir la pièce |
| 24 | F1291606 | Levier | Nous contacter | Voir la pièce |
| 25 | F1291600 | Came | Nous contacter | Voir la pièce |
| 26 | F1291605 | Equerre support | Disponible | Voir la pièce |
| 27 | YF1291632 | Levier | Nous contacter | Voir la pièce |
| 28 | YF1061633 | Patte d | Disponible | Voir la pièce |
| 29 | YN4394700 | Epaisseur | Disponible | Voir la pièce |
| 30 | K8491008R | Epaisseur | Nous contacter | Voir la pièce |
| 31 | YN0281400 | Bague | Disponible | Voir la pièce |
| 32 | YN3101020 | Ressort | Disponible | Voir la pièce |
| 33 | YF1291661 | Bouchon | Disponible | Voir la pièce |
| 34 | 68320113R | Pivot | Disponible | Voir la pièce |
| 35 | N3119560 | Ressort | Disponible | Voir la pièce |
| 36 | 68320116R | Bague | Disponible | Voir la pièce |
| 37 | 3025027 | Bague seeger | Disponible | Voir la pièce |
| 38 | 68310057 | Rondelle | Disponible | Voir la pièce |
| 39 | 3024012R | Bague seeger | Disponible | Voir la pièce |
| 40 | 68320160R | 1 | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | N6192200 | Vis | Disponible | Voir la pièce |
| 2 | 68320041 | Couvercle | Nous contacter | Voir la pièce |
| 3 | 68320215 | Support | Disponible | Voir la pièce |
| 4 | N6407550 | Vis | Nous contacter | Voir la pièce |
| 5 | F1292151 | Autocollant enjoliveur | Disponible | Voir la pièce |
| 6 | YN6361500 | Vis | Disponible | Voir la pièce |
| 7 | F1255009ER | Support | Nous contacter | Voir la pièce |
| 7 | F1255009ER | Support | Nous contacter | Voir la pièce |
| 8 | 3806076R | Vis | Disponible | Voir la pièce |
| 8 | 3806076R | Vis | Disponible | Voir la pièce |
| 9 | 3916008R | Rondelle | Non reliée | |
| 9 | 3916008R | Rondelle | Non reliée | |
| 9 | 3916008R | Rondelle | Non reliée | |
| 9 | 3916008R | Rondelle | Non reliée | |
| 9 | 3916008R | Rondelle | Non reliée | |
| 9 | 3916008R | Rondelle | Non reliée | |
| 10 | YN1458800 | Ecrou | Disponible | Voir la pièce |
| 10 | YN1458800 | Ecrou | Disponible | Voir la pièce |
| 10 | YN1458800 | Ecrou | Disponible | Voir la pièce |
| 11 | YN6289250 | Vis | Disponible | Voir la pièce |
| 12 | 68240022R | Carter | Disponible | Voir la pièce |
| 14 | 3914010R | Ecrou | Disponible | Voir la pièce |
| 15 | YF1291650 | Marque | Nous contacter | Voir la pièce |
| 16 | N6306500 | Vis | Disponible | Voir la pièce |
| 17 | YF1291636 | Levier | Nous contacter | Voir la pièce |
| 18 | YN2840480 | Poignée | Disponible | Voir la pièce |
| 19 | YF1291634B | Ressort | Disponible | Voir la pièce |
| 20 | YF1151601 | Etau | Disponible | Voir la pièce |
| 21 | 3914014R | Ecrou | Nous contacter | Voir la pièce |
| 22 | 3916010R | Rondelle | Disponible | Voir la pièce |
| 23 | F1291642 | Timon | Nous contacter | Voir la pièce |
| 24 | K3503380 | Ressort | Disponible | Voir la pièce |
| 25 | YK3502650 | Tige | Disponible | Voir la pièce |
| 26 | 68320239 | Support du colonne | Non reliée | |
| 27 | YN5148800 | Goupille | Disponible | Voir la pièce |
| 28 | 68640049R | Pivot | Disponible | Voir la pièce |
| 29 | 68320106 | Sélecteur | Disponible | Voir la pièce |
| 30 | 68910100R | Marque | Disponible | Voir la pièce |
| 31 | N0126400 | Bague seeger | Disponible | Voir la pièce |
| 32 | N4924200 | Silencieux | Disponible | Voir la pièce |
| 33 | N4384360 | Rondelle | Disponible | Voir la pièce |
| 34 | YN1470500 | Ecrou | Disponible | Voir la pièce |
| 35 | 3916005R | Rondelle d | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | YN2382700 | Tambour de frein | Disponible | Voir la pièce |
| 1 | YN2382700 | Tambour de frein | Disponible | Voir la pièce |
| 2 | YN3105100 | Ressort | Non reliée | |
| 2 | YN3105100 | Ressort | Non reliée | |
| 3 | YF1290225 | Etau | Disponible | Voir la pièce |
| 3 | YF1290225 | Etau | Disponible | Voir la pièce |
| 4 | N3101050 | Ressort | Disponible | Voir la pièce |
| 4 | N3101050 | Ressort | Disponible | Voir la pièce |
| 5 | 301000042R | Vis | Disponible | Voir la pièce |
| 5 | 301000042R | Vis | Disponible | Voir la pièce |
| 6 | YN2362700 | Mâchoire de frein | Non reliée | |
| 6 | YN2362700 | Mâchoire de frein | Non reliée | |
| 7 | F1290223 | Demie flasque | Nous contacter | Voir la pièce |
| 8 | YF1290220 | Demie flasque | Nous contacter | Voir la pièce |
| 8 | YF1290220 | Demie flasque | Nous contacter | Voir la pièce |
| 9 | F1290224 | Demie flasque | Nous contacter | Voir la pièce |
| 10 | N4853500BR | Pneumatique | Non reliée | |
| 11 | 69200099R | Bandage roue | Nous contacter | Voir la pièce |
| 12 | YN4882500 | Chambre à aire | Disponible | Voir la pièce |
| 13 | 69200009 | Entretoise | Disponible | Voir la pièce |
| 14 | F1390235A | Entretoise | Disponible | Voir la pièce |
| 15 | YN4376400 | Rondelle | Disponible | Voir la pièce |
| 16 | N6334700 | Vis | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | F0015577 | Marque (danger) | Nous contacter | Voir la pièce |
| 2 | N5382835 | Autocollant | Nous contacter | Voir la pièce |
| 3 | YN1476760 | Ecrou | Disponible | Voir la pièce |
| 4 | N6433770 | Vis | Disponible | Voir la pièce |
| 5 | PA001833 | Capot | Nous contacter | Voir la pièce |
| 6 | F0015573 | Étiquette | Nous contacter | Voir la pièce |
| 7 | 3806063R | Vis | Nous contacter | Voir la pièce |
| 8 | 3916009R | Rondelle | Disponible | Voir la pièce |
| 8 | 3916009R | Rondelle | Disponible | Voir la pièce |
| 9 | 320000028R | Ecrou | Nous contacter | Voir la pièce |
| 9 | 320000028R | Ecrou | Nous contacter | Voir la pièce |
| 10 | YF0015591 | Tige | Disponible | Voir la pièce |
| 11 | N2840490 | Poignée | Disponible | Voir la pièce |
| 12 | R0000136 | Kit couteaux | Non reliée | |
| 13 | R0000136 | Kit couteaux | Non reliée | |
| 14 | YN4366600 | Rondelle | Disponible | Voir la pièce |
| 14 | YN4366600 | Rondelle | Disponible | Voir la pièce |
| 14 | YN4366600 | Rondelle | Disponible | Voir la pièce |
| 15 | YN1457300 | Écrou | Disponible | Voir la pièce |
| 15 | YN1457300 | Écrou | Disponible | Voir la pièce |
| 16 | F0015547 | Support | Disponible | Voir la pièce |
| 16 | F0015547 | Support | Disponible | Voir la pièce |
| 17 | N4418000 | Rondelle | Disponible | Voir la pièce |
| 18 | N1482500R | Ecrou | Disponible | Voir la pièce |
| 19 | 322000001R | Vis | Disponible | Voir la pièce |
| 20 | 69210039R | Entretoise | Disponible | Voir la pièce |
| 20 | 69210272R | Entretoise | Disponible | Voir la pièce |
| 21 | YN0136800 | Bague seeger | Disponible | Voir la pièce |
| 21 | YN0136800 | Bague seeger | Disponible | Voir la pièce |
| 22 | YN0652200 | Clef | Disponible | Voir la pièce |
| 22 | YN0652200 | Clef | Disponible | Voir la pièce |
| 23 | YN1458020 | Ecrou | Disponible | Voir la pièce |
| 23 | YN1458020 | Ecrou | Disponible | Voir la pièce |
| 24 | 3933034AR | Vis | Nous contacter | Voir la pièce |
| 25 | 69210240R | Couteau | Disponible | Voir la pièce |
| 26 | 3806067R | Vis | Disponible | Voir la pièce |
| 27 | N5149700 | Goupille | Disponible | Voir la pièce |
| 28 | Z0020368 | Support wheel | Disponible | Voir la pièce |
| 29 | N6274000 | Vis | Disponible | Voir la pièce |
| 30 | YF0013525 | Feutre | Non reliée | |
| 30 | YF0013525 | Feutre | Non reliée | |
| 31 | YN0210050 | Joint | Non reliée | |
| 31 | YN0210050 | Joint | Non reliée | |
| 32 | YN1270701 | Roulement | Nous contacter | Voir la pièce |
| 32 | YN1270701 | Roulement | Nous contacter | Voir la pièce |
| 33 | F0015582R | Couronne | Non reliée | |
| 34 | YF0013531 | Arbre | Disponible | Voir la pièce |
| 35 | F0015587 | Ressort | Disponible | Voir la pièce |
| 36 | 3819013R | Grower | Disponible | Voir la pièce |
| 37 | YN5276700 | Bouchon | Disponible | Voir la pièce |
| 38 | F0015583R | Pignon | Non reliée | |
| 39 | N1264051 | Roulement | Disponible | Voir la pièce |
| 40 | YN0207400 | Bague | Disponible | Voir la pièce |
| 41 | N5006800 | Epaisseur | Disponible | Voir la pièce |
| 42 | N1482600 | Ecrou | Disponible | Voir la pièce |
| 43 | N4418000 | Rondelle | Disponible | Voir la pièce |
| 44 | F0015541M | Corps fraise | Nous contacter | Voir la pièce |
| 45 | YN1263201 | Roulement | Disponible | Voir la pièce |
| 46 | 3024020R | Bague seeger | Disponible | Voir la pièce |
| 47 | YN5254000 | Bouchon huile | Disponible | Voir la pièce |
| 48 | N6294400 | Vis | Disponible | Voir la pièce |
| 49 | YF0015590 | Couvercle | Nous contacter | Voir la pièce |
| 50 | YN6255400 | Vis | Disponible | Voir la pièce |
| 51 | 68320090 | Marque | Nous contacter | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | F0015577 | Marque (danger) | Nous contacter | Voir la pièce |
| 2 | 68920009 | Marque | Nous contacter | Voir la pièce |
| 3 | YN1476760 | Ecrou | Disponible | Voir la pièce |
| 4 | N6433770 | Vis | Disponible | Voir la pièce |
| 5 | PA002425 | Capot | Nous contacter | Voir la pièce |
| 6 | - | N | Non reliée | |
| 7 | 3806063R | Vis | Nous contacter | Voir la pièce |
| 8 | 3916009R | Rondelle | Disponible | Voir la pièce |
| 8 | 3916009R | Rondelle | Disponible | Voir la pièce |
| 9 | 320000028R | Ecrou | Nous contacter | Voir la pièce |
| 9 | 320000028R | Ecrou | Nous contacter | Voir la pièce |
| 10 | YF0015591 | Tige | Disponible | Voir la pièce |
| 11 | N2840490 | Poignée | Disponible | Voir la pièce |
| 13 | R0000138 | Kit couteaux | Non reliée | |
| 14 | YN4366600 | Rondelle | Disponible | Voir la pièce |
| 14 | YN4366600 | Rondelle | Disponible | Voir la pièce |
| 15 | YN1457300 | Écrou | Disponible | Voir la pièce |
| 16 | 69210246R | Support | Disponible | Voir la pièce |
| 16 | 69210246R | Support | Disponible | Voir la pièce |
| 17 | N4418000 | Rondelle | Disponible | Voir la pièce |
| 18 | N1482500R | Ecrou | Disponible | Voir la pièce |
| 19 | 322000001R | Vis | Disponible | Voir la pièce |
| 20 | 69210272R | Entretoise | Disponible | Voir la pièce |
| 21 | YN0136800 | Bague seeger | Disponible | Voir la pièce |
| 21 | YN0136800 | Bague seeger | Disponible | Voir la pièce |
| 22 | YN0652200 | Clef | Disponible | Voir la pièce |
| 22 | YN0652200 | Clef | Disponible | Voir la pièce |
| 23 | YN1458020 | Ecrou | Disponible | Voir la pièce |
| 23 | YN1458020 | Ecrou | Disponible | Voir la pièce |
| 24 | 3933034AR | Vis | Nous contacter | Voir la pièce |
| 25 | 69210240R | Couteau | Disponible | Voir la pièce |
| 26 | 3806067R | Vis | Disponible | Voir la pièce |
| 27 | N5149700 | Goupille | Disponible | Voir la pièce |
| 28 | Z0020368 | Support wheel | Disponible | Voir la pièce |
| 29 | N6274000 | Vis | Disponible | Voir la pièce |
| 30 | YF0013525 | Feutre | Non reliée | |
| 30 | YF0013525 | Feutre | Non reliée | |
| 31 | YN0210050 | Joint | Non reliée | |
| 31 | YN0210050 | Joint | Non reliée | |
| 32 | YN1270701 | Roulement | Nous contacter | Voir la pièce |
| 32 | YN1270701 | Roulement | Nous contacter | Voir la pièce |
| 33 | F0015582R | Couronne | Non reliée | |
| 34 | YF0013531 | Arbre | Disponible | Voir la pièce |
| 35 | F0015587 | Ressort | Disponible | Voir la pièce |
| 36 | 3819013R | Grower | Disponible | Voir la pièce |
| 37 | YN5276700 | Bouchon | Disponible | Voir la pièce |
| 38 | F0015583R | Pignon | Non reliée | |
| 39 | N1264051 | Roulement | Disponible | Voir la pièce |
| 40 | YN0207400 | Bague | Disponible | Voir la pièce |
| 41 | N5006800 | Epaisseur | Disponible | Voir la pièce |
| 42 | N1482600 | Ecrou | Disponible | Voir la pièce |
| 43 | N4418000 | Rondelle | Disponible | Voir la pièce |
| 44 | F0015541M | Corps fraise | Nous contacter | Voir la pièce |
| 45 | YN1263201 | Roulement | Disponible | Voir la pièce |
| 46 | 3024020R | Bague seeger | Disponible | Voir la pièce |
| 47 | YN5254000 | Bouchon huile | Disponible | Voir la pièce |
| 48 | N6294400 | Vis | Disponible | Voir la pièce |
| 49 | YF0015590 | Couvercle | Nous contacter | Voir la pièce |
| 50 | YN6255400 | Vis | Disponible | Voir la pièce |
| 51 | - | N | Non reliée | |
| 52 | YN1457570 | Ecrou | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 3801027R | Vis | Disponible | Voir la pièce |
| 2 | YF1294702 | Guide | Disponible | Voir la pièce |
| 3 | YN3118700 | Ressort | Disponible | Voir la pièce |
| 4 | YF1054710 | Obturateur | Disponible | Voir la pièce |
| 5 | YN2605600 | Graisseur | Disponible | Voir la pièce |
| 6 | 69212006 | Long quickfit coupling | Disponible | Voir la pièce |
| 6 | YL0100700 | Quickfit | Non reliée | |
| 7 | 3801022R | Vis | Non reliée | |
| 8 | N4924000R | Silenbloc | Nous contacter | Voir la pièce |
| 8 | N4924000R | Silenbloc | Nous contacter | Voir la pièce |
| 9 | F1073358C | Support | Disponible | Voir la pièce |
| 10 | YN1263201 | Roulement | Disponible | Voir la pièce |
| 11 | 3024020R | Bague seeger | Disponible | Voir la pièce |
| 12 | YN4358110 | Rondelle | Disponible | Voir la pièce |
| 13 | YN1470500 | Ecrou | Disponible | Voir la pièce |
| 14 | YN4387700 | Rondelle | Disponible | Voir la pièce |
| 15 | YN2605600 | Graisseur | Disponible | Voir la pièce |
| 16 | YN1271100 | Roulement | Nous contacter | Voir la pièce |
| 16 | YN1271100 | Roulement | Nous contacter | Voir la pièce |
| 17 | YF1073106 | Arbre | Disponible | Voir la pièce |
| 18 | N1270400 | Roulement | Nous contacter | Voir la pièce |
| 19 | YN0136800 | Bague seeger | Disponible | Voir la pièce |
| 20 | YF1073145 | Entretoise | Disponible | Voir la pièce |
| 21 | YF1073105 | Tête | Disponible | Voir la pièce |
| 22 | N1258301 | Roulement | Disponible | Voir la pièce |
| 23 | YN0207500 | Bague | Disponible | Voir la pièce |
| 24 | YN4429200 | Rondelle | Disponible | Voir la pièce |
| 25 | YN0130000 | Bague seeger | Disponible | Voir la pièce |
| 26 | F1073513R | Fourchette à partir du num 43583 | Non reliée | |
| 27 | YN2605600 | Graisseur | Disponible | Voir la pièce |
| 28 | N6399710 | Vis | Disponible | Voir la pièce |
| 29 | 3916012R | Rondelle | Disponible | Voir la pièce |
| 30 | YF1303126 | Support | Nous contacter | Voir la pièce |
| 31 | YF1073372 | Rondelle | Disponible | Voir la pièce |
| 32 | N6320500 | Vis | Disponible | Voir la pièce |
| 33 | N2101600 | Ecrou | Disponible | Voir la pièce |
| 34 | N5002850R | Entretoise | Non reliée | |
| 35 | YN1261350 | Roulement | Disponible | Voir la pièce |
| 36 | YF1073190 | Entretoise | Disponible | Voir la pièce |
| 37 | F1073191R | Axe | Non reliée | |
| 38 | YF1073375 | Bielle | Disponible | Voir la pièce |
| 39 | 3916012R | Rondelle | Disponible | Voir la pièce |
| 40 | YN1470200 | Ecrou | Nous contacter | Voir la pièce |
| 41 | 3819013R | Grower | Disponible | Voir la pièce |
| 42 | 3806031 | Vis | Disponible | Voir la pièce |
| 43 | YN5005400 | Butée | Disponible | Voir la pièce |
| 44 | L0038100 | Entretoise | Nous contacter | Voir la pièce |
| 45 | YF1073260 | Axe de commande | Disponible | Voir la pièce |
| 46 | N1474500R | Ecrou | Non reliée | |
| 47 | YF1294701 | Plaquette | Disponible | Voir la pièce |
| 48 | 3914008R | Ecrou | Disponible | Voir la pièce |
| 49 | YF1294700 | Levier | Disponible | Voir la pièce |
| 50 | 3049016R | Bague or | Disponible | Voir la pièce |
| 51 | P0001289 | Kit support | Disponible | Voir la pièce |
| 52 | YK7035045 | O-ring | Nous contacter | Voir la pièce |
| 53 | L0105500 | Set (counterweight) mechanical mouvement | Disponible | Voir la pièce |
| 54 | F1303133 | Entretoise | Nous contacter | Voir la pièce |
| 55 | YPA001254 | Capot | Nous contacter | Voir la pièce |
| 56 | - | N | Non reliée | |
| 57 | 68910014 | Marque | Disponible | Voir la pièce |
| 58 | 68910015 | Marque | Disponible | Voir la pièce |
| 59 | YN5265900 | Bouchon | Disponible | Voir la pièce |
| 60 | N6399710 | Vis | Disponible | Voir la pièce |
| 61 | 3916012R | Rondelle | Disponible | Voir la pièce |
| 62 | L0081100 | Epaisseur | Nous contacter | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | YLS471906 | Lame complète | Nous contacter | Voir la pièce |
| 1 | YLS472306 | Lame complète | Disponible | Voir la pièce |
| 1 | YLS472506 | Lame complète | Disponible | Voir la pièce |
| 1 | YLS472906 | Lame complète | Disponible | Voir la pièce |
| 3 | LS3419225 | Barre | Nous contacter | Voir la pièce |
| 4 | LS625231 | Pivot | Disponible | Voir la pièce |
| 5 | LS310067R | Lame | Non reliée | |
| 7 | LS210612R | Rivet | Non reliée | |
| 8 | LS627027 | Plaquette | Nous contacter | Voir la pièce |
| 9 | LS623122R | Dent (double) | Non reliée | |
| 10 | LS623124 | Plaquette | Nous contacter | Voir la pièce |
| 11 | LS621139 | Support lames | Disponible | Voir la pièce |
| 12 | LS621136R | Support | Nous contacter | Voir la pièce |
| 13 | LS621230 | Serre lame | Disponible | Voir la pièce |
| 14 | LS215619R | Rivet | Disponible | Voir la pièce |
| 15 | LS621136R | Support | Nous contacter | Voir la pièce |
| 16 | LS621172 | Bloc de glissement | Disponible | Voir la pièce |
| 18 | LS625056 | Protection 97 cm | Nous contacter | Voir la pièce |
| 18 | LS625061 | Protection cm 117 | Nous contacter | Voir la pièce |
| 18 | LS625062 | Protection cm 127 | Nous contacter | Voir la pièce |
| 18 | LS625064 | Protection cm 147 | Nous contacter | Voir la pièce |
| 20 | LS7060008 | Ecrou | Disponible | Voir la pièce |
| 20 | LS7060008 | Ecrou | Disponible | Voir la pièce |
| 21 | 3916008R | Rondelle | Non reliée | |
| 22 | LS7000810 | Vis | Disponible | Voir la pièce |
| 23 | 320000028R | Ecrou | Nous contacter | Voir la pièce |
| 24 | LS7190825 | Vis | Disponible | Voir la pièce |
| 24 | LS7190825 | Vis | Disponible | Voir la pièce |
| 25 | LS626918 | Plaquette | Disponible | Voir la pièce |
| 25 | LS62692310 | Complète cutter plate | Nous contacter | Voir la pièce |
| 25 | LS626924 | Plaquette | Nous contacter | Voir la pièce |
| 25 | LS626925 | Plaquette | Nous contacter | Voir la pièce |
| 26 | LS7190822 | Vis | Disponible | Voir la pièce |
| 27 | 3806063R | Vis | Nous contacter | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | YN3753600 | Pommeau | Disponible | Voir la pièce |
| 1 | YN3753600 | Pommeau | Disponible | Voir la pièce |
| 2 | YF1291641A | Mancheron | Disponible | Voir la pièce |
| 2 | YF1291641A | Mancheron | Disponible | Voir la pièce |
| 3 | YN1054900 | Goupille | Disponible | Voir la pièce |
| 3 | YN1054900 | Goupille | Disponible | Voir la pièce |
| 4 | YN5113800 | Goupille | Disponible | Voir la pièce |
| 4 | YN5113800 | Goupille | Disponible | Voir la pièce |
| 4 | YN5113800 | Goupille | Disponible | Voir la pièce |
| 5 | YF1291633 | Support | Disponible | Voir la pièce |
| 6 | YF1291637B | Levier | Disponible | Voir la pièce |
| 7 | YF1241614 | Accul | Disponible | Voir la pièce |
| 8 | YF1291613D | Pivot | Non reliée | |
| 9 | YN5125500 | Goupille | Disponible | Voir la pièce |
| 9 | YN5125500 | Goupille | Disponible | Voir la pièce |
| 9 | YN5125500 | Goupille | Disponible | Voir la pièce |
| 10 | YN5109300 | Goupille | Disponible | Voir la pièce |
| 10 | YN5109300 | Goupille | Disponible | Voir la pièce |
| 10 | YN5109300 | Goupille | Disponible | Voir la pièce |
| 11 | YF1051700 | Levier | Disponible | Voir la pièce |
| 12 | YN3118060 | Ressort | Disponible | Voir la pièce |
| 13 | F1291612 | Camme | Nous contacter | Voir la pièce |
| 14 | YF1291603 | Levier | Disponible | Voir la pièce |
| 14 | YF1291603 | Levier | Disponible | Voir la pièce |
| 15 | YF1291604 | Bloc de glissement | Disponible | Voir la pièce |
| 15 | YF1291604 | Bloc de glissement | Disponible | Voir la pièce |
| 16 | YN4745400 | Bille | Disponible | Voir la pièce |
| 17 | YN3104250 | Ressort | Disponible | Voir la pièce |
| 18 | YF1050831 | Bloc de glissement | Disponible | Voir la pièce |
| 19 | 3916008R | Rondelle | Non reliée | |
| 20 | YF1291602B | Ressort | Non reliée | |
| 21 | YN0317900 | Bague | Nous contacter | Voir la pièce |
| 22 | F1291607 | Plaquette | Disponible | Voir la pièce |
| 23 | YN1458800 | Ecrou | Disponible | Voir la pièce |
| 24 | F1291606 | Levier | Nous contacter | Voir la pièce |
| 25 | F1291600 | Came | Nous contacter | Voir la pièce |
| 26 | F1291605 | Equerre support | Disponible | Voir la pièce |
| 27 | 68320152R | Levier (sélecteur) | Disponible | Voir la pièce |
| 28 | YF1061633 | Patte d | Disponible | Voir la pièce |
| 29 | YN4394700 | Epaisseur | Disponible | Voir la pièce |
| 30 | K8491008R | Epaisseur | Nous contacter | Voir la pièce |
| 31 | YN0281400 | Bague | Disponible | Voir la pièce |
| 32 | YN3101020 | Ressort | Disponible | Voir la pièce |
| 33 | YF1291661 | Bouchon | Disponible | Voir la pièce |
| 34 | 68320113R | Pivot | Disponible | Voir la pièce |
| 35 | N3119560 | Ressort | Disponible | Voir la pièce |
| 36 | 68320116R | Bague | Disponible | Voir la pièce |
| 37 | 3025027 | Bague seeger | Disponible | Voir la pièce |
| 38 | 68310057 | Rondelle | Disponible | Voir la pièce |
| 39 | 3024012R | Bague seeger | Disponible | Voir la pièce |
| 40 | 68320160R | 1 | Disponible | Voir la pièce |
| 41 | YK8401029 | Rondelle | Disponible | Voir la pièce |
| 42 | 68320157R | Levier | Nous contacter | Voir la pièce |
| 43 | YN3111500 | Ressort | Nous contacter | Voir la pièce |
| 44 | 3914010R | Ecrou | Disponible | Voir la pièce |
| 45 | 68320172AR | Sélecteur | Nous contacter | Voir la pièce |
| 46 | 68910069R | Marque | Non reliée | |
| 47 | 68320209 | Jeu sélecteur/levier | Disponible | Voir la pièce |
| 47 | 68320209 | Jeu sélecteur/levier | Disponible | Voir la pièce |
| 47 | 68320209 | Jeu sélecteur/levier | Disponible | Voir la pièce |
| 47 | 68320209 | Jeu sélecteur/levier | Disponible | Voir la pièce |
| 47 | 68320209 | Jeu sélecteur/levier | Disponible | Voir la pièce |
| 47 | 68320209 | Jeu sélecteur/levier | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 69210262 | Tige | Disponible | Voir la pièce |
| 2 | N2840490 | Poignée | Disponible | Voir la pièce |
| 3 | 69210102R | Ressort | Disponible | Voir la pièce |
| 4 | YN1457570 | Ecrou | Disponible | Voir la pièce |
| 4 | YN1457570 | Ecrou | Disponible | Voir la pièce |
| 4 | YN1457570 | Ecrou | Disponible | Voir la pièce |
| 4 | YN1457570 | Ecrou | Disponible | Voir la pièce |
| 4 | YN1457570 | Ecrou | Disponible | Voir la pièce |
| 4 | YN1457570 | Ecrou | Disponible | Voir la pièce |
| 5 | 3906070R | Vis | Disponible | Voir la pièce |
| 6 | N5003250 | Rondelle | Nous contacter | Voir la pièce |
| 7 | 69210248R | Couvercle | Disponible | Voir la pièce |
| 8 | N1054500 | Goupille | Disponible | Voir la pièce |
| 9 | YN1060200 | Goupille | Nous contacter | Voir la pièce |
| 10 | YK1102480 | Support wheel | Nous contacter | Voir la pièce |
| 11 | 69210240R | Couteau | Disponible | Voir la pièce |
| 12 | 3806067R | Vis | Disponible | Voir la pièce |
| 12 | 3806067R | Vis | Disponible | Voir la pièce |
| 12 | 3806067R | Vis | Disponible | Voir la pièce |
| 13 | 3914012R | Ecrou | Disponible | Voir la pièce |
| 14 | 3933034AR | Vis | Nous contacter | Voir la pièce |
| 14 | 3933034AR | Vis | Nous contacter | Voir la pièce |
| 15 | YF0013531 | Arbre | Disponible | Voir la pièce |
| 16 | YN5254000 | Bouchon huile | Disponible | Voir la pièce |
| 17 | 3933034AR | Vis | Nous contacter | Voir la pièce |
| 18 | 3819013R | Grower | Disponible | Voir la pièce |
| 19 | 3024020R | Bague seeger | Disponible | Voir la pièce |
| 20 | YN1263201 | Roulement | Disponible | Voir la pièce |
| 21 | F0015541M | Corps fraise | Nous contacter | Voir la pièce |
| 22 | N1482500R | Ecrou | Disponible | Voir la pièce |
| 23 | N4418000 | Rondelle | Disponible | Voir la pièce |
| 23 | N4418000 | Rondelle | Disponible | Voir la pièce |
| 24 | 69210246R | Support | Disponible | Voir la pièce |
| 24 | 69210246R | Support | Disponible | Voir la pièce |
| 25 | YF0013525 | Feutre | Non reliée | |
| 25 | YF0013525 | Feutre | Non reliée | |
| 26 | YN0210050 | Joint | Non reliée | |
| 26 | YN0210050 | Joint | Non reliée | |
| 27 | YN0136800 | Bague seeger | Disponible | Voir la pièce |
| 27 | YN0136800 | Bague seeger | Disponible | Voir la pièce |
| 28 | YN1270701 | Roulement | Nous contacter | Voir la pièce |
| 28 | YN1270701 | Roulement | Nous contacter | Voir la pièce |
| 29 | YN0207400 | Bague | Disponible | Voir la pièce |
| 30 | N1264051 | Roulement | Disponible | Voir la pièce |
| 31 | F0015583R | Pignon | Non reliée | |
| 32 | YN5276700 | Bouchon | Disponible | Voir la pièce |
| 33 | N1482600 | Ecrou | Disponible | Voir la pièce |
| 34 | YN0652200 | Clef | Disponible | Voir la pièce |
| 35 | F0015582R | Couronne | Non reliée | |
| 36 | K3501830R | Support | Nous contacter | Voir la pièce |
| 37 | 69210272R | Entretoise | Disponible | Voir la pièce |
| 37 | 69210272R | Entretoise | Disponible | Voir la pièce |
| 38 | N6274000 | Vis | Disponible | Voir la pièce |
| 38 | N6274000 | Vis | Disponible | Voir la pièce |
| 39 | R0000138 | Kit couteaux | Non reliée | |
| 39 | R0000138 | Kit couteaux | Non reliée | |
| 39 | R0000138 | Kit couteaux | Non reliée | |
| 40 | 69210137R | Capot complet (70cm) | Nous contacter | Voir la pièce |
| 41 | 3056374R | Marque (Made in Italy) | Disponible | Voir la pièce |
| 42 | YF1233111 | Marque (Danger) | Nous contacter | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 69210262 | Tige | Disponible | Voir la pièce |
| 2 | N2840490 | Poignée | Disponible | Voir la pièce |
| 3 | 69210102R | Ressort | Disponible | Voir la pièce |
| 4 | YN1457570 | Ecrou | Disponible | Voir la pièce |
| 4 | YN1457570 | Ecrou | Disponible | Voir la pièce |
| 4 | YN1457570 | Ecrou | Disponible | Voir la pièce |
| 4 | YN1457570 | Ecrou | Disponible | Voir la pièce |
| 4 | YN1457570 | Ecrou | Disponible | Voir la pièce |
| 4 | YN1457570 | Ecrou | Disponible | Voir la pièce |
| 5 | 3906070R | Vis | Disponible | Voir la pièce |
| 6 | N5003250 | Rondelle | Nous contacter | Voir la pièce |
| 7 | 69210248R | Couvercle | Disponible | Voir la pièce |
| 8 | N1054500 | Goupille | Disponible | Voir la pièce |
| 9 | YN1060200 | Goupille | Nous contacter | Voir la pièce |
| 10 | YK1102480 | Support wheel | Nous contacter | Voir la pièce |
| 11 | 69210240R | Couteau | Disponible | Voir la pièce |
| 12 | 3806067R | Vis | Disponible | Voir la pièce |
| 12 | 3806067R | Vis | Disponible | Voir la pièce |
| 12 | 3806067R | Vis | Disponible | Voir la pièce |
| 13 | 3914012R | Ecrou | Disponible | Voir la pièce |
| 14 | 3933034AR | Vis | Nous contacter | Voir la pièce |
| 14 | 3933034AR | Vis | Nous contacter | Voir la pièce |
| 15 | YF0013531 | Arbre | Disponible | Voir la pièce |
| 16 | YN5254000 | Bouchon huile | Disponible | Voir la pièce |
| 17 | 3933034AR | Vis | Nous contacter | Voir la pièce |
| 18 | YN4366600 | Rondelle | Disponible | Voir la pièce |
| 19 | 3024020R | Bague seeger | Disponible | Voir la pièce |
| 20 | YN1263201 | Roulement | Disponible | Voir la pièce |
| 21 | 69210208AR | Corps fraise | Nous contacter | Voir la pièce |
| 22 | N1482500R | Ecrou | Disponible | Voir la pièce |
| 23 | N4418000 | Rondelle | Disponible | Voir la pièce |
| 23 | N4418000 | Rondelle | Disponible | Voir la pièce |
| 24 | 69210246R | Support | Disponible | Voir la pièce |
| 24 | 69210246R | Support | Disponible | Voir la pièce |
| 25 | YF0013525 | Feutre | Non reliée | |
| 25 | YF0013525 | Feutre | Non reliée | |
| 26 | YN0210050 | Joint | Non reliée | |
| 26 | YN0210050 | Joint | Non reliée | |
| 27 | YN0136800 | Bague seeger | Disponible | Voir la pièce |
| 27 | YN0136800 | Bague seeger | Disponible | Voir la pièce |
| 28 | YN1270701 | Roulement | Nous contacter | Voir la pièce |
| 28 | YN1270701 | Roulement | Nous contacter | Voir la pièce |
| 29 | YN0207400 | Bague | Disponible | Voir la pièce |
| 30 | N1264051 | Roulement | Disponible | Voir la pièce |
| 31 | YF0015581 | Pignon | Disponible | Voir la pièce |
| 32 | YN5276700 | Bouchon | Disponible | Voir la pièce |
| 33 | N1482600 | Ecrou | Disponible | Voir la pièce |
| 34 | YN0652200 | Clef | Disponible | Voir la pièce |
| 35 | F0015582R | Couronne | Non reliée | |
| 36 | K3501830R | Support | Nous contacter | Voir la pièce |
| 37 | 69210272R | Entretoise | Disponible | Voir la pièce |
| 37 | 69210272R | Entretoise | Disponible | Voir la pièce |
| 38 | N6274000 | Vis | Disponible | Voir la pièce |
| 38 | N6274000 | Vis | Disponible | Voir la pièce |
| 39 | R0000138 | Kit couteaux | Non reliée | |
| 39 | R0000138 | Kit couteaux | Non reliée | |
| 39 | R0000138 | Kit couteaux | Non reliée | |
| 40 | YF0013529 | Bague | Nous contacter | Voir la pièce |
| 41 | 69210137R | Capot complet (70cm) | Nous contacter | Voir la pièce |
| 42 | 3056374R | Marque (Made in Italy) | Disponible | Voir la pièce |
| 43 | YF1233111 | Marque (Danger) | Nous contacter | Voir la pièce |
