Vue Éclatée RANCHER D10
Retrouvez les pièces détachées, références et repères disponibles pour RANCHER D10.

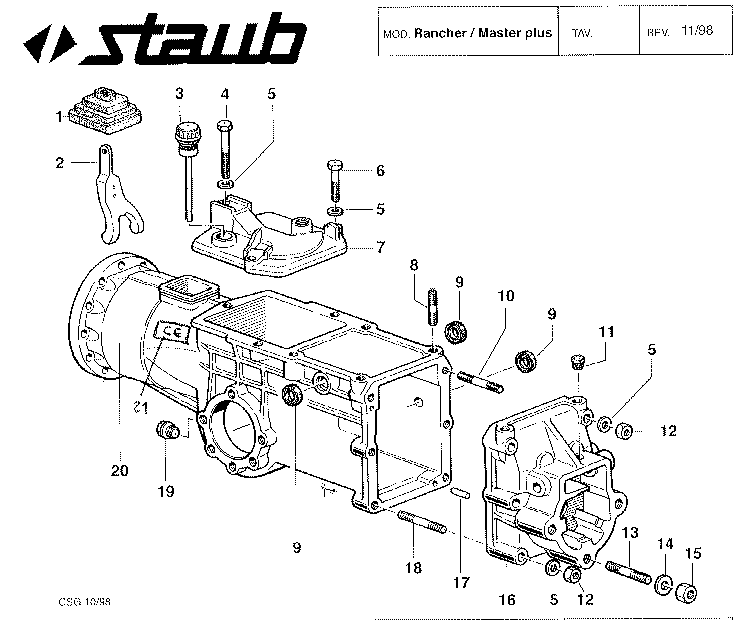

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | F751646 | Manchon caoutchouc | Nous contacter | Voir la pièce |
| 2 | F750011 | Leva interno comando frizione | Disponible | Voir la pièce |
| 3 | F1290819 | Jauge | Nous contacter | Voir la pièce |
| 4 | N6294400 | Vis | Disponible | Voir la pièce |
| 5 | N4364900 | Rondelle | Disponible | Voir la pièce |
| 5 | N4364900 | Rondelle | Disponible | Voir la pièce |
| 5 | N4364900 | Rondelle | Disponible | Voir la pièce |
| 5 | N4364900 | Rondelle | Disponible | Voir la pièce |
| 6 | 3806074R | Vis | Disponible | Voir la pièce |
| 7 | F1290818 | Plaque de fermeture | Nous contacter | Voir la pièce |
| 8 | YN3812500 | Goujon | Disponible | Voir la pièce |
| 9 | N203000 | Joint spi simple levre | Disponible | Voir la pièce |
| 9 | N203000 | Joint spi simple levre | Disponible | Voir la pièce |
| 9 | N203000 | Joint spi simple levre | Disponible | Voir la pièce |
| 10 | YN3825400 | Goujon | Disponible | Voir la pièce |
| 11 | F750835 | Bouchon | Nous contacter | Voir la pièce |
| 12 | 320000028R | Ecrou | Nous contacter | Voir la pièce |
| 12 | 320000028R | Ecrou | Nous contacter | Voir la pièce |
| 13 | YN3861500 | Goujon | Disponible | Voir la pièce |
| 14 | YN4387700 | Rondelle | Disponible | Voir la pièce |
| 15 | YN1470500 | Ecrou | Disponible | Voir la pièce |
| 16 | YF1290817 | Jeu couvercle | Disponible | Voir la pièce |
| 17 | YN5124300 | Goupille | Disponible | Voir la pièce |
| 18 | N3825700 | Goujon | Nous contacter | Voir la pièce |
| 19 | YN5254000 | Bouchon huile | Disponible | Voir la pièce |
| 20 | 68322136 | Boîte du change | Disponible | Voir la pièce |
| 21 | N5388659 | Autocollant | Nous contacter | Voir la pièce |

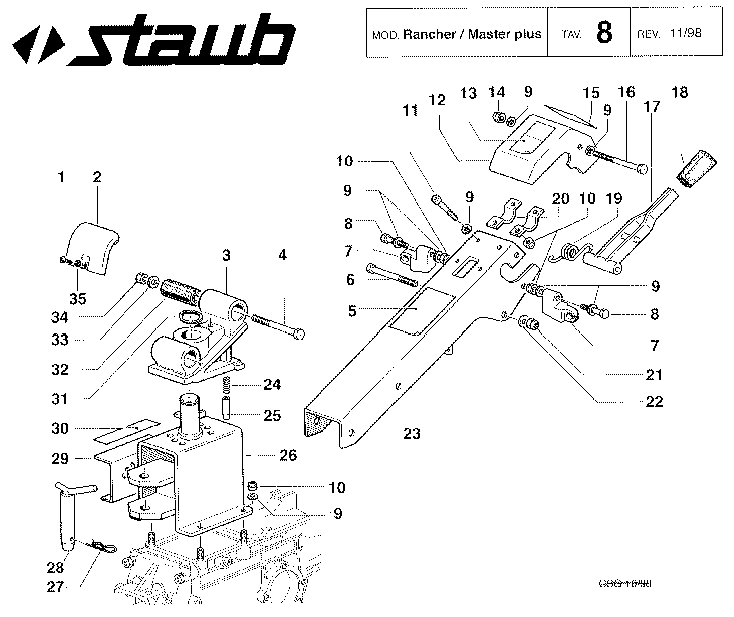

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | N6192200 | Vis | Disponible | Voir la pièce |
| 2 | 68320041 | Couvercle | Nous contacter | Voir la pièce |
| 3 | 68320215 | Support | Disponible | Voir la pièce |
| 4 | N6407550 | Vis | Nous contacter | Voir la pièce |
| 5 | F1292151 | Autocollant enjoliveur | Disponible | Voir la pièce |
| 6 | YN6361500 | Vis | Disponible | Voir la pièce |
| 7 | F1255009ER | Support | Nous contacter | Voir la pièce |
| 7 | F1255009ER | Support | Nous contacter | Voir la pièce |
| 8 | 3806076R | Vis | Disponible | Voir la pièce |
| 8 | 3806076R | Vis | Disponible | Voir la pièce |
| 9 | 3916008R | Rondelle | Non reliée | |
| 9 | 3916008R | Rondelle | Non reliée | |
| 9 | 3916008R | Rondelle | Non reliée | |
| 9 | 3916008R | Rondelle | Non reliée | |
| 9 | 3916008R | Rondelle | Non reliée | |
| 9 | 3916008R | Rondelle | Non reliée | |
| 10 | YN1458800 | Ecrou | Disponible | Voir la pièce |
| 10 | YN1458800 | Ecrou | Disponible | Voir la pièce |
| 10 | YN1458800 | Ecrou | Disponible | Voir la pièce |
| 11 | YN6289250 | Vis | Disponible | Voir la pièce |
| 12 | 68240022R | Carter | Disponible | Voir la pièce |
| 13 | F1291647 | Marque | Nous contacter | Voir la pièce |
| 14 | 3914010R | Ecrou | Disponible | Voir la pièce |
| 15 | YF1291650 | Marque | Nous contacter | Voir la pièce |
| 16 | N6306500 | Vis | Disponible | Voir la pièce |
| 17 | YF1291636 | Levier | Nous contacter | Voir la pièce |
| 18 | YN2840480 | Poignée | Disponible | Voir la pièce |
| 19 | YF1291634B | Ressort | Disponible | Voir la pièce |
| 20 | YF1151601 | Etau | Disponible | Voir la pièce |
| 21 | 3914014R | Ecrou | Nous contacter | Voir la pièce |
| 22 | 3916010R | Rondelle | Disponible | Voir la pièce |
| 23 | F1291642 | Timon | Nous contacter | Voir la pièce |
| 24 | K3503380 | Ressort | Disponible | Voir la pièce |
| 25 | YK3502650 | Tige | Disponible | Voir la pièce |
| 26 | 68320239 | Support du colonne | Non reliée | |
| 27 | YN5148800 | Goupille | Disponible | Voir la pièce |
| 28 | F751647 | Goupille | Disponible | Voir la pièce |
| 29 | YF1291627B | Sélecteur | Disponible | Voir la pièce |
| 30 | F1291646 | Autocollant | Disponible | Voir la pièce |
| 31 | N126400 | Circlips extérieur | Disponible | Voir la pièce |
| 32 | N4924200 | Silencieux | Disponible | Voir la pièce |
| 33 | N4384360 | Rondelle | Disponible | Voir la pièce |
| 34 | YN1470500 | Ecrou | Disponible | Voir la pièce |
| 35 | 3916005R | Rondelle d | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | F015577 | Étiquette | Disponible | Voir la pièce |
| 2 | N5382835 | Autocollant | Nous contacter | Voir la pièce |
| 3 | YN1476760 | Ecrou | Disponible | Voir la pièce |
| 4 | N6433770 | Vis | Disponible | Voir la pièce |
| 5 | F015611 | Capot | Nous contacter | Voir la pièce |
| 6 | F015573 | Flanc | Nous contacter | Voir la pièce |
| 7 | 3806063R | Vis | Nous contacter | Voir la pièce |
| 8 | 3916009R | Rondelle | Disponible | Voir la pièce |
| 8 | 3916009R | Rondelle | Disponible | Voir la pièce |
| 9 | 320000028R | Ecrou | Nous contacter | Voir la pièce |
| 9 | 320000028R | Ecrou | Nous contacter | Voir la pièce |
| 10 | F015591 | Levier | Nous contacter | Voir la pièce |
| 11 | N2840490 | Poignée | Disponible | Voir la pièce |
| 12 | F015518 | Couteau de fraise gauche | Nous contacter | Voir la pièce |
| 13 | F015517 | Couteau droit | Disponible | Voir la pièce |
| 14 | YN4366600 | Rondelle | Disponible | Voir la pièce |
| 14 | YN4366600 | Rondelle | Disponible | Voir la pièce |
| 14 | YN4366600 | Rondelle | Disponible | Voir la pièce |
| 15 | YN1457300 | Écrou | Disponible | Voir la pièce |
| 15 | YN1457300 | Écrou | Disponible | Voir la pièce |
| 16 | F015547 | Moyeu simple | Nous contacter | Voir la pièce |
| 16 | F015547 | Moyeu simple | Nous contacter | Voir la pièce |
| 17 | N4418000 | Rondelle | Disponible | Voir la pièce |
| 18 | N1482500R | Ecrou | Disponible | Voir la pièce |
| 19 | 322000001R | Vis | Disponible | Voir la pièce |
| 20 | 69210039R | Entretoise | Disponible | Voir la pièce |
| 21 | N136800 | Circlips | Disponible | Voir la pièce |
| 21 | N136800 | Circlips | Disponible | Voir la pièce |
| 22 | N652200 | Clavette | Disponible | Voir la pièce |
| 22 | N652200 | Clavette | Disponible | Voir la pièce |
| 23 | YN1458020 | Ecrou | Disponible | Voir la pièce |
| 23 | YN1458020 | Ecrou | Disponible | Voir la pièce |
| 24 | 3933034AR | Vis | Nous contacter | Voir la pièce |
| 25 | F015592 | Couteau central | Disponible | Voir la pièce |
| 26 | 3806067R | Vis | Disponible | Voir la pièce |
| 27 | N5149700 | Goupille | Disponible | Voir la pièce |
| 28 | Z20368 | Voir 1888090 | Nous contacter | Voir la pièce |
| 29 | N6274000 | Vis | Disponible | Voir la pièce |
| 30 | F013525 | Feutre | Disponible | Voir la pièce |
| 30 | F013525 | Feutre | Disponible | Voir la pièce |
| 31 | N210050 | Joint spi simple lèvre | Nous contacter | Voir la pièce |
| 31 | N210050 | Joint spi simple lèvre | Nous contacter | Voir la pièce |
| 32 | YN1270701 | Roulement | Nous contacter | Voir la pièce |
| 32 | YN1270701 | Roulement | Nous contacter | Voir la pièce |
| 33 | F015582 | Couronne | Disponible | Voir la pièce |
| 34 | F013531 | Arbre | Disponible | Voir la pièce |
| 35 | F015587 | Ressort | Disponible | Voir la pièce |
| 36 | 3819013R | Grower | Disponible | Voir la pièce |
| 37 | YN5276700 | Bouchon | Disponible | Voir la pièce |
| 38 | F015583 | Pignon | Disponible | Voir la pièce |
| 39 | N1264051 | Roulement | Disponible | Voir la pièce |
| 40 | N207400 | Joint spi | Disponible | Voir la pièce |
| 41 | N5006800 | Epaisseur | Disponible | Voir la pièce |
| 42 | N1482600 | Ecrou | Disponible | Voir la pièce |
| 43 | N4418000 | Rondelle | Disponible | Voir la pièce |
| 44 | F015541 | Boîtier | Nous contacter | Voir la pièce |
| 45 | YN1263201 | Roulement | Disponible | Voir la pièce |
| 46 | N114900 | Circlips | Nous contacter | Voir la pièce |
| 47 | YN5254000 | Bouchon huile | Disponible | Voir la pièce |
| 48 | N6294400 | Vis | Disponible | Voir la pièce |
| 49 | F015590 | Support | Nous contacter | Voir la pièce |
| 50 | YN6255400 | Vis | Disponible | Voir la pièce |
| 51 | F015574 | Flanc | Nous contacter | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 69220069R | Bielle | Non reliée | |
| 2 | YN0222805 | Bague | Disponible | Voir la pièce |
| 3 | YN1289200 | Roulement | Disponible | Voir la pièce |
| 4 | YN1263701 | Roulement | Nous contacter | Voir la pièce |
| 5 | YK4101420 | Bouchon | Disponible | Voir la pièce |
| 6 | F1303100B | Demi-boite | Non reliée | |
| 7 | F1303102DR | Bielle | Nous contacter | Voir la pièce |
| 8 | N6251000R | Vis | Non reliée | |
| 9 | YF1303106 | Interrupteur | Disponible | Voir la pièce |
| 10 | F1303108R | Arbre | Non reliée | |
| 11 | YN1272501 | Roulement | Disponible | Voir la pièce |
| 12 | YN0210045 | Anneau | Disponible | Voir la pièce |
| 13 | 3819014R | Grower | Disponible | Voir la pièce |
| 14 | 3806094R | Vis | Disponible | Voir la pièce |
| 15 | F1303101BR | Couvercle | Nous contacter | Voir la pièce |
| 16 | YN1263201 | Roulement | Disponible | Voir la pièce |
| 17 | 3024020R | Bague seeger | Disponible | Voir la pièce |
| 18 | YF1303155B | Pivot | Disponible | Voir la pièce |
| 19 | 3806094R | Vis | Disponible | Voir la pièce |
| 20 | F1303125 | Support | Disponible | Voir la pièce |
| 21 | YPA001254 | Capot | Nous contacter | Voir la pièce |
| 22 | 3806067R | Vis | Disponible | Voir la pièce |
| 23 | YN6402600 | Vis | Disponible | Voir la pièce |
| 24 | 3819013R | Grower | Disponible | Voir la pièce |
| 25 | 3916008R | Rondelle | Non reliée | |
| 26 | N4924000R | Silenbloc | Nous contacter | Voir la pièce |
| 26 | N4924000R | Silenbloc | Nous contacter | Voir la pièce |
| 27 | 320000028R | Ecrou | Nous contacter | Voir la pièce |
| 28 | YN1470200 | Ecrou | Nous contacter | Voir la pièce |
| 29 | YN5265900 | Bouchon | Disponible | Voir la pièce |
| 30 | L0105700 | Jeu (contrepoids) | Disponible | Voir la pièce |
| 35 | 3916012R | Rondelle | Disponible | Voir la pièce |
| 35 | 3916012R | Rondelle | Disponible | Voir la pièce |
| 36 | - | N | Non reliée | |
| 37 | 68910014 | Marque | Disponible | Voir la pièce |
| 38 | 68910015 | Marque | Disponible | Voir la pièce |
| 41 | N0140800 | Bague seeger | Nous contacter | Voir la pièce |
| 42 | L0081100 | Epaisseur | Nous contacter | Voir la pièce |
| 43 | YN6332800 | Vis | Disponible | Voir la pièce |
| 44 | YN1463650 | Écrou | Disponible | Voir la pièce |
| 45 | F1303133 | Entretoise | Nous contacter | Voir la pièce |
| 46 | N6399710 | Vis | Disponible | Voir la pièce |
| 89 | YN6262200 | Vis | Disponible | Voir la pièce |
| 90 | 3819013R | Grower | Disponible | Voir la pièce |
| 91 | YF1073364 | Pastille | Disponible | Voir la pièce |
| 92 | N6433900R | Vis chc | Non reliée | |
| 94 | YF1073363B | Entraineur | Disponible | Voir la pièce |
| 95 | 3819013R | Grower | Disponible | Voir la pièce |
| 96 | 3806063R | Vis | Nous contacter | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 3801027R | Vis | Disponible | Voir la pièce |
| 2 | YF1294702 | Guide | Disponible | Voir la pièce |
| 3 | YN3118700 | Ressort | Disponible | Voir la pièce |
| 4 | YF1054710 | Obturateur | Disponible | Voir la pièce |
| 5 | YN2605600 | Graisseur | Disponible | Voir la pièce |
| 6 | 69212006 | Long quickfit coupling | Disponible | Voir la pièce |
| 6 | YL0100700 | Quickfit | Non reliée | |
| 7 | 3801022R | Vis | Non reliée | |
| 8 | N4924000R | Silenbloc | Nous contacter | Voir la pièce |
| 8 | N4924000R | Silenbloc | Nous contacter | Voir la pièce |
| 9 | F1073358C | Support | Disponible | Voir la pièce |
| 10 | YN1263201 | Roulement | Disponible | Voir la pièce |
| 11 | 3024020R | Bague seeger | Disponible | Voir la pièce |
| 12 | YN4358110 | Rondelle | Disponible | Voir la pièce |
| 13 | YN1470500 | Ecrou | Disponible | Voir la pièce |
| 14 | YN4387700 | Rondelle | Disponible | Voir la pièce |
| 15 | YN2605600 | Graisseur | Disponible | Voir la pièce |
| 16 | YN1271100 | Roulement | Nous contacter | Voir la pièce |
| 16 | YN1271100 | Roulement | Nous contacter | Voir la pièce |
| 17 | YF1073106 | Arbre | Disponible | Voir la pièce |
| 18 | N1270400 | Roulement | Nous contacter | Voir la pièce |
| 19 | YN0136800 | Bague seeger | Disponible | Voir la pièce |
| 20 | YF1073145 | Entretoise | Disponible | Voir la pièce |
| 21 | YF1073105 | Tête | Disponible | Voir la pièce |
| 22 | N1258301 | Roulement | Disponible | Voir la pièce |
| 23 | YN0207500 | Bague | Disponible | Voir la pièce |
| 24 | YN4429200 | Rondelle | Disponible | Voir la pièce |
| 25 | YN0130000 | Bague seeger | Disponible | Voir la pièce |
| 26 | F1073513R | Fourchette à partir du num 43583 | Non reliée | |
| 27 | YN2605600 | Graisseur | Disponible | Voir la pièce |
| 28 | N6399710 | Vis | Disponible | Voir la pièce |
| 29 | 3916012R | Rondelle | Disponible | Voir la pièce |
| 30 | YF1303126 | Support | Nous contacter | Voir la pièce |
| 31 | YF1073372 | Rondelle | Disponible | Voir la pièce |
| 32 | N6320500 | Vis | Disponible | Voir la pièce |
| 33 | N2101600 | Ecrou | Disponible | Voir la pièce |
| 34 | N5002850R | Entretoise | Non reliée | |
| 35 | YN1261350 | Roulement | Disponible | Voir la pièce |
| 36 | YF1073190 | Entretoise | Disponible | Voir la pièce |
| 37 | F1073191R | Axe | Non reliée | |
| 38 | YF1073375 | Bielle | Disponible | Voir la pièce |
| 39 | 3916012R | Rondelle | Disponible | Voir la pièce |
| 40 | YN1470200 | Ecrou | Nous contacter | Voir la pièce |
| 41 | 3819013R | Grower | Disponible | Voir la pièce |
| 42 | 3806031 | Vis | Disponible | Voir la pièce |
| 43 | YN5005400 | Butée | Disponible | Voir la pièce |
| 44 | L0038100 | Entretoise | Nous contacter | Voir la pièce |
| 45 | YF1073260 | Axe de commande | Disponible | Voir la pièce |
| 46 | N1474500R | Ecrou | Non reliée | |
| 47 | YF1294701 | Plaquette | Disponible | Voir la pièce |
| 48 | 3914008R | Ecrou | Disponible | Voir la pièce |
| 49 | YF1294700 | Levier | Disponible | Voir la pièce |
| 50 | 3049016R | Bague or | Disponible | Voir la pièce |
| 51 | P0001289 | Kit support | Disponible | Voir la pièce |
| 52 | YK7035045 | O-ring | Nous contacter | Voir la pièce |
| 53 | L0105500 | Set (counterweight) mechanical mouvement | Disponible | Voir la pièce |
| 54 | F1303133 | Entretoise | Nous contacter | Voir la pièce |
| 55 | YPA001254 | Capot | Nous contacter | Voir la pièce |
| 56 | - | N | Non reliée | |
| 57 | 68910014 | Marque | Disponible | Voir la pièce |
| 58 | 68910015 | Marque | Disponible | Voir la pièce |
| 59 | YN5265900 | Bouchon | Disponible | Voir la pièce |
| 60 | N6399710 | Vis | Disponible | Voir la pièce |
| 61 | 3916012R | Rondelle | Disponible | Voir la pièce |
| 62 | L0081100 | Epaisseur | Nous contacter | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | YLS471906 | Lame complète | Nous contacter | Voir la pièce |
| 1 | YLS472306 | Lame complète | Disponible | Voir la pièce |
| 1 | YLS472506 | Lame complète | Disponible | Voir la pièce |
| 1 | YLS472906 | Lame complète | Disponible | Voir la pièce |
| 3 | LS3419225 | Barre | Nous contacter | Voir la pièce |
| 4 | LS625231 | Pivot | Disponible | Voir la pièce |
| 5 | LS310067R | Lame | Non reliée | |
| 7 | LS210612R | Rivet | Non reliée | |
| 8 | LS627027 | Plaquette | Nous contacter | Voir la pièce |
| 9 | LS623122R | Dent (double) | Non reliée | |
| 10 | LS623124 | Plaquette | Nous contacter | Voir la pièce |
| 11 | LS621139 | Support lames | Disponible | Voir la pièce |
| 12 | LS621136R | Support | Nous contacter | Voir la pièce |
| 13 | LS621230 | Serre lame | Disponible | Voir la pièce |
| 14 | LS215619R | Rivet | Disponible | Voir la pièce |
| 15 | LS621136R | Support | Nous contacter | Voir la pièce |
| 16 | LS621172 | Bloc de glissement | Disponible | Voir la pièce |
| 18 | LS625056 | Protection 97 cm | Nous contacter | Voir la pièce |
| 18 | LS625061 | Protection cm 117 | Nous contacter | Voir la pièce |
| 18 | LS625062 | Protection cm 127 | Nous contacter | Voir la pièce |
| 18 | LS625064 | Protection cm 147 | Nous contacter | Voir la pièce |
| 20 | LS7060008 | Ecrou | Disponible | Voir la pièce |
| 20 | LS7060008 | Ecrou | Disponible | Voir la pièce |
| 21 | 3916008R | Rondelle | Non reliée | |
| 22 | LS7000810 | Vis | Disponible | Voir la pièce |
| 23 | 320000028R | Ecrou | Nous contacter | Voir la pièce |
| 24 | LS7190825 | Vis | Disponible | Voir la pièce |
| 24 | LS7190825 | Vis | Disponible | Voir la pièce |
| 25 | LS626918 | Plaquette | Disponible | Voir la pièce |
| 25 | LS62692310 | Complète cutter plate | Nous contacter | Voir la pièce |
| 25 | LS626924 | Plaquette | Nous contacter | Voir la pièce |
| 25 | LS626925 | Plaquette | Nous contacter | Voir la pièce |
| 26 | LS7190822 | Vis | Disponible | Voir la pièce |
| 27 | 3806063R | Vis | Nous contacter | Voir la pièce |
