Vue Éclatée RANCHER 13 S (K1100 H)
Retrouvez les pièces détachées, références et repères disponibles pour RANCHER 13 S (K1100 H).
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 69210262 | Tige | Disponible | Voir la pièce |
| 2 | N2840490 | Poignée | Disponible | Voir la pièce |
| 3 | 69210102R | Ressort | Disponible | Voir la pièce |
| 4 | YN1457570 | Ecrou | Disponible | Voir la pièce |
| 4 | YN1457570 | Ecrou | Disponible | Voir la pièce |
| 4 | YN1457570 | Ecrou | Disponible | Voir la pièce |
| 4 | YN1457570 | Ecrou | Disponible | Voir la pièce |
| 4 | YN1457570 | Ecrou | Disponible | Voir la pièce |
| 4 | YN1457570 | Ecrou | Disponible | Voir la pièce |
| 5 | 3906070R | Vis | Disponible | Voir la pièce |
| 6 | N5003250 | Rondelle | Nous contacter | Voir la pièce |
| 7 | 69210248R | Couvercle | Disponible | Voir la pièce |
| 8 | N1054500 | Goupille | Disponible | Voir la pièce |
| 9 | YN1060200 | Goupille | Nous contacter | Voir la pièce |
| 10 | YK1102480 | Support wheel | Nous contacter | Voir la pièce |
| 11 | 69210240R | Couteau | Disponible | Voir la pièce |
| 12 | 3806067R | Vis | Disponible | Voir la pièce |
| 12 | 3806067R | Vis | Disponible | Voir la pièce |
| 12 | 3806067R | Vis | Disponible | Voir la pièce |
| 13 | 3914012R | Ecrou | Disponible | Voir la pièce |
| 14 | 3933034AR | Vis | Nous contacter | Voir la pièce |
| 14 | 3933034AR | Vis | Nous contacter | Voir la pièce |
| 15 | YF0013531 | Arbre | Disponible | Voir la pièce |
| 16 | YN5254000 | Bouchon huile | Disponible | Voir la pièce |
| 17 | 3933034AR | Vis | Nous contacter | Voir la pièce |
| 18 | 3819013R | Grower | Disponible | Voir la pièce |
| 19 | 3024020R | Bague seeger | Disponible | Voir la pièce |
| 20 | YN1263201 | Roulement | Disponible | Voir la pièce |
| 21 | F0015541M | Corps fraise | Nous contacter | Voir la pièce |
| 22 | N1482500R | Ecrou | Disponible | Voir la pièce |
| 23 | N4418000 | Rondelle | Disponible | Voir la pièce |
| 23 | N4418000 | Rondelle | Disponible | Voir la pièce |
| 24 | 69210246R | Support | Disponible | Voir la pièce |
| 24 | 69210246R | Support | Disponible | Voir la pièce |
| 25 | YF0013525 | Feutre | Non reliée | |
| 25 | YF0013525 | Feutre | Non reliée | |
| 26 | YN0210050 | Joint | Non reliée | |
| 26 | YN0210050 | Joint | Non reliée | |
| 27 | YN0136800 | Bague seeger | Disponible | Voir la pièce |
| 27 | YN0136800 | Bague seeger | Disponible | Voir la pièce |
| 28 | YN1270701 | Roulement | Nous contacter | Voir la pièce |
| 28 | YN1270701 | Roulement | Nous contacter | Voir la pièce |
| 29 | YN0207400 | Bague | Disponible | Voir la pièce |
| 30 | N1264051 | Roulement | Disponible | Voir la pièce |
| 31 | F0015583R | Pignon | Non reliée | |
| 32 | YN5276700 | Bouchon | Disponible | Voir la pièce |
| 33 | N1482600 | Ecrou | Disponible | Voir la pièce |
| 34 | YN0652200 | Clef | Disponible | Voir la pièce |
| 35 | F0015582R | Couronne | Non reliée | |
| 36 | K3501830R | Support | Nous contacter | Voir la pièce |
| 37 | 69210272R | Entretoise | Disponible | Voir la pièce |
| 37 | 69210272R | Entretoise | Disponible | Voir la pièce |
| 38 | N6274000 | Vis | Disponible | Voir la pièce |
| 38 | N6274000 | Vis | Disponible | Voir la pièce |
| 39 | R0000138 | Kit couteaux | Non reliée | |
| 39 | R0000138 | Kit couteaux | Non reliée | |
| 39 | R0000138 | Kit couteaux | Non reliée | |
| 40 | 69210137R | Capot complet (70cm) | Nous contacter | Voir la pièce |
| 41 | 3056374R | Marque (Made in Italy) | Disponible | Voir la pièce |
| 42 | YF1233111 | Marque (Danger) | Nous contacter | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 3801027R | Vis | Disponible | Voir la pièce |
| 2 | YF1294702 | Guide | Disponible | Voir la pièce |
| 3 | YN3118700 | Ressort | Disponible | Voir la pièce |
| 4 | YF1054710 | Obturateur | Disponible | Voir la pièce |
| 5 | YN2605600 | Graisseur | Disponible | Voir la pièce |
| 6 | 69210090AR | Bride | Disponible | Voir la pièce |
| 7 | 3801022R | Vis | Non reliée | |
| 8 | 3049016R | Bague or | Disponible | Voir la pièce |
| 10 | YN4358110 | Rondelle | Disponible | Voir la pièce |
| 11 | YN1470500 | Ecrou | Disponible | Voir la pièce |
| 12 | YN4387700 | Rondelle | Disponible | Voir la pièce |
| 13 | YK7035045 | O-ring | Nous contacter | Voir la pièce |
| 14 | YF1294701 | Plaquette | Disponible | Voir la pièce |
| 15 | 3914008R | Ecrou | Disponible | Voir la pièce |
| 16 | YF1294700 | Levier | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 68350120R | Coffre | Disponible | Voir la pièce |
| 2 | 68350191R | Coffre | Disponible | Voir la pièce |
| 3 | 68320281AR | Charniere | Disponible | Voir la pièce |
| 4 | 3914012R | Ecrou | Disponible | Voir la pièce |
| 5 | YN6243654 | Vis | Disponible | Voir la pièce |
| 6 | 3960007R | Vis | Nous contacter | Voir la pièce |
| 6 | 3960007R | Vis | Nous contacter | Voir la pièce |
| 7 | 68320283AR | Bague | Nous contacter | Voir la pièce |
| 7 | 68320283AR | Bague | Nous contacter | Voir la pièce |
| 8 | 68320289AR | Charniere | Nous contacter | Voir la pièce |
| 9 | YN6255100 | Vis | Disponible | Voir la pièce |
| 10 | YN5267400 | Bouchon | Disponible | Voir la pièce |
| 10 | YN5267400 | Bouchon | Disponible | Voir la pièce |
| 11 | 3914001R | Ecrou | Disponible | Voir la pièce |
| 11 | 3914001R | Ecrou | Disponible | Voir la pièce |
| 12 | YN6335900 | Vis | Disponible | Voir la pièce |
| 13 | 68320265AR | Support du moteur | Non reliée | |
| 14 | YN6309790 | Vis | Disponible | Voir la pièce |
| 15 | 68320117AR | Flasque | Disponible | Voir la pièce |
| 16 | 68320324R | Embrayage multidisque | Non reliée | |
| 17 | 68320137AR | Anneau | Nous contacter | Voir la pièce |
| 18 | YN3815300 | Goujon | Disponible | Voir la pièce |
| 19 | YN4365400 | Rondelle | Disponible | Voir la pièce |
| 20 | YN1458020 | Ecrou | Disponible | Voir la pièce |
| 21 | 68130133R | Bouchon | Nous contacter | Voir la pièce |
| 22 | 68320270AR | Support | Nous contacter | Voir la pièce |
| 23 | 004400959R | Ecrou | Disponible | Voir la pièce |
| 24 | 3906036R | Vis | Disponible | Voir la pièce |
| 25 | 68320277R | Etrier | Disponible | Voir la pièce |
| 26 | 68350114R | Support (Capot) | Disponible | Voir la pièce |
| 26 | 68350114R | Support (Capot) | Disponible | Voir la pièce |
| 26 | 68350114R | Support (Capot) | Disponible | Voir la pièce |
| 27 | 3906036R | Vis | Disponible | Voir la pièce |
| 28 | 004400959R | Ecrou | Disponible | Voir la pièce |
| 29 | 68320284R | Bande | Disponible | Voir la pièce |
| 30 | 310000009R | Vis | Nous contacter | Voir la pièce |
| 31 | 3918005R | Rondelle | Disponible | Voir la pièce |
| 32 | 028200069R | Ecrou | Disponible | Voir la pièce |
| 33 | 68330338 | Batterie | Non reliée | |
| 34 | YF1290007B | Côno embrayage | Nous contacter | Voir la pièce |
| 35 | 68320278R | Etrier | Disponible | Voir la pièce |
| 36 | 68350208R | Marque "staub" | Disponible | Voir la pièce |
| 37 | 68350165R | Support | Disponible | Voir la pièce |
| 38 | 3933042R | Vis | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 68350134R | Couverture | Disponible | Voir la pièce |
| 2 | YN6364510 | Vis | Disponible | Voir la pièce |
| 3 | 68350088BR | Poignée | Nous contacter | Voir la pièce |
| 4 | 68350095AR | Poignée | Nous contacter | Voir la pièce |
| 5 | 68350142R | Ressort | Disponible | Voir la pièce |
| 6 | 68330249R | Levier | Disponible | Voir la pièce |
| 7 | 68350093R | Entretoise | Nous contacter | Voir la pièce |
| 8 | 68350143R | Ressort | Disponible | Voir la pièce |
| 9 | 68350114R | Support (Capot) | Disponible | Voir la pièce |
| 9 | 68350114R | Support (Capot) | Disponible | Voir la pièce |
| 10 | 68350100BR | Colonne | Nous contacter | Voir la pièce |
| 11 | 3914001R | Ecrou | Disponible | Voir la pièce |
| 11 | 3914001R | Ecrou | Disponible | Voir la pièce |
| 12 | YN6357200 | Vis | Disponible | Voir la pièce |
| 13 | 3058001R | Amortisseur | Disponible | Voir la pièce |
| 14 | 68350091AR | Crochet tige guidon | Nous contacter | Voir la pièce |
| 15 | YN6345150 | Vis | Nous contacter | Voir la pièce |
| 16 | YN2605600 | Graisseur | Disponible | Voir la pièce |
| 17 | YN3109400 | Ressort | Disponible | Voir la pièce |
| 18 | 68350152BR | Obturateur | Nous contacter | Voir la pièce |
| 19 | 68350109AR | Support du colonne | Nous contacter | Voir la pièce |
| 20 | YN5148800 | Goupille | Disponible | Voir la pièce |
| 21 | 68640049R | Pivot | Disponible | Voir la pièce |
| 22 | 68320172AR | Sélecteur | Nous contacter | Voir la pièce |
| 23 | 3914012R | Ecrou | Disponible | Voir la pièce |
| 24 | YF1430082 | Bague | Disponible | Voir la pièce |
| 25 | YN3815300 | Goujon | Disponible | Voir la pièce |
| 26 | 68350004R | Marque (changement de vitesse) | Nous contacter | Voir la pièce |
| 27 | 3906075R | Vis | Nous contacter | Voir la pièce |
| 27 | 3906075R | Vis | Nous contacter | Voir la pièce |
| 28 | F1255009ER | Support | Nous contacter | Voir la pièce |
| 28 | F1255009ER | Support | Nous contacter | Voir la pièce |
| 29 | YN1458800 | Ecrou | Disponible | Voir la pièce |
| 29 | YN1458800 | Ecrou | Disponible | Voir la pièce |
| 29 | YN1458800 | Ecrou | Disponible | Voir la pièce |
| 30 | 68350116AR | Support | Nous contacter | Voir la pièce |
| 31 | YK8197002 | Pivot | Disponible | Voir la pièce |
| 32 | 034000013R | Ecrou | Disponible | Voir la pièce |
| 33 | 66060614R | Anneau ressort | Disponible | Voir la pièce |
| 34 | 68350179R | Dispositif ehs | Disponible | Voir la pièce |
| 35 | - | N | Non reliée | |
| 36 | 68320293R | Marque | Non reliée | |
| 36 | 68320296R | Marque | Disponible | Voir la pièce |
| 36 | 68320297R | Marque | Non reliée | |
| 37 | 68350208R | Marque "staub" | Disponible | Voir la pièce |
| 38 | 68350007R | Marque | Nous contacter | Voir la pièce |
| 39 | 68350140AR | Couverture | Disponible | Voir la pièce |
| 40 | 68320272AR | Etiquette | Nous contacter | Voir la pièce |
| 41 | 68350230 | Levier de commande | Disponible | Voir la pièce |
| 42 | 68350219R | Câble | Disponible | Voir la pièce |
| 43 | 68350103BR | Levier de commande | Non reliée | |
| 44 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 44 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 45 | 68320272AR | Etiquette | Nous contacter | Voir la pièce |
| 46 | 68350107AR | Levier de commande | Disponible | Voir la pièce |
| 47 | 68350196R | Marque | Nous contacter | Voir la pièce |
| 47 | 68350196R | Marque | Nous contacter | Voir la pièce |
| 48 | YN2847410 | Poignée start | Disponible | Voir la pièce |
| 48 | YN2847410 | Poignée start | Disponible | Voir la pièce |
| 49 | 3044018R | Interrupteur | Disponible | Voir la pièce |
| 49 | 68350102R | Interrupteur/accélérateur | Nous contacter | Voir la pièce |
| 50 | 68350221R | Câble accélérateur | Nous contacter | Voir la pièce |
| 51 | 68350220R | Câble | Disponible | Voir la pièce |
| 52 | 68350008R | Marque | Nous contacter | Voir la pièce |
| 53 | 68350141R | Couverture | Disponible | Voir la pièce |
| 54 | 68350224R | Câble | Disponible | Voir la pièce |
| 55 | 68350222AR | Câble | Non reliée | |
| 56 | 68350223AR | Câble | Non reliée | |
| 57 | 68350176CR | Levier de commande | Non reliée | |
| 58 | 68350083AR | Guidon | Non reliée | |
| 59 | 3980002R | Ecrou | Disponible | Voir la pièce |
| 60 | YN1463650 | Écrou | Disponible | Voir la pièce |
| 61 | 68310073R | Interrupteur | Disponible | Voir la pièce |
| 62 | 68310074R | Ressort | Disponible | Voir la pièce |
| 63 | 3059018 | Bande | Nous contacter | Voir la pièce |
| 64 | 68350067R | Tirant | Nous contacter | Voir la pièce |
| 65 | 68350211R | Etiquette (Ergonomic handling system) | Nous contacter | Voir la pièce |
| 66 | F1370413 | Arrêt | Disponible | Voir la pièce |
| 67 | 3055055R | Pivot (blocage) | Disponible | Voir la pièce |
| 67 | 3055055R | Pivot (blocage) | Disponible | Voir la pièce |

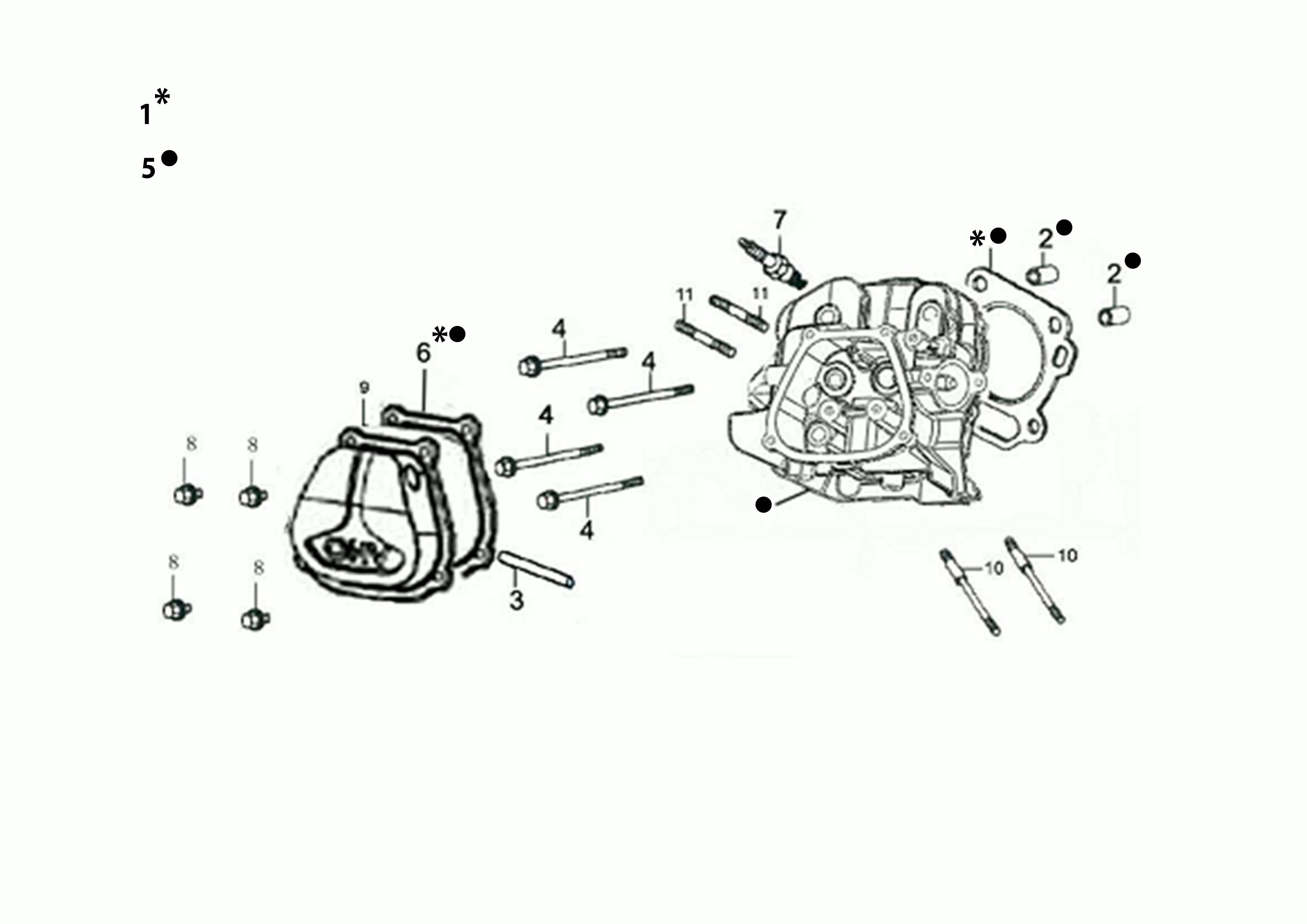

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66151884 | Kit joint | Non reliée | |
| 1 | L66151884 | Kit joint | Non reliée | |
| 1 | L66151884 | Kit joint | Non reliée | |
| 2 | L66150654 | Pivot | Nous contacter | Voir la pièce |
| 2 | L66150654 | Pivot | Nous contacter | Voir la pièce |
| 3 | L66151846 | Tuyau | Non reliée | |
| 4 | L66151847 | Vis | Non reliée | |
| 4 | L66151847 | Vis | Non reliée | |
| 4 | L66151847 | Vis | Non reliée | |
| 4 | L66151847 | Vis | Non reliée | |
| 5 | L66151885 | Tête cylindre | Non reliée | |
| 5 | L66151885 | Tête cylindre | Non reliée | |
| 5 | L66151885 | Tête cylindre | Non reliée | |
| 5 | L66151885 | Tête cylindre | Non reliée | |
| 5 | L66151885 | Tête cylindre | Non reliée | |
| 5 | L66151885 | Tête cylindre | Non reliée | |
| 6 | L66150531 | Joint | Nous contacter | Voir la pièce |
| 7 | 3055123R | Bougie | Non reliée | |
| 8 | L66150414 | Vis | Nous contacter | Voir la pièce |
| 8 | L66150414 | Vis | Nous contacter | Voir la pièce |
| 8 | L66150414 | Vis | Nous contacter | Voir la pièce |
| 8 | L66150414 | Vis | Nous contacter | Voir la pièce |
| 9 | L66151848 | Couvercle | Non reliée | |
| 10 | L66151849 | Goujon | Non reliée | |
| 10 | L66151849 | Goujon | Non reliée | |
| 11 | L66150324 | Goujon | Disponible | Voir la pièce |
| 11 | L66150324 | Goujon | Disponible | Voir la pièce |

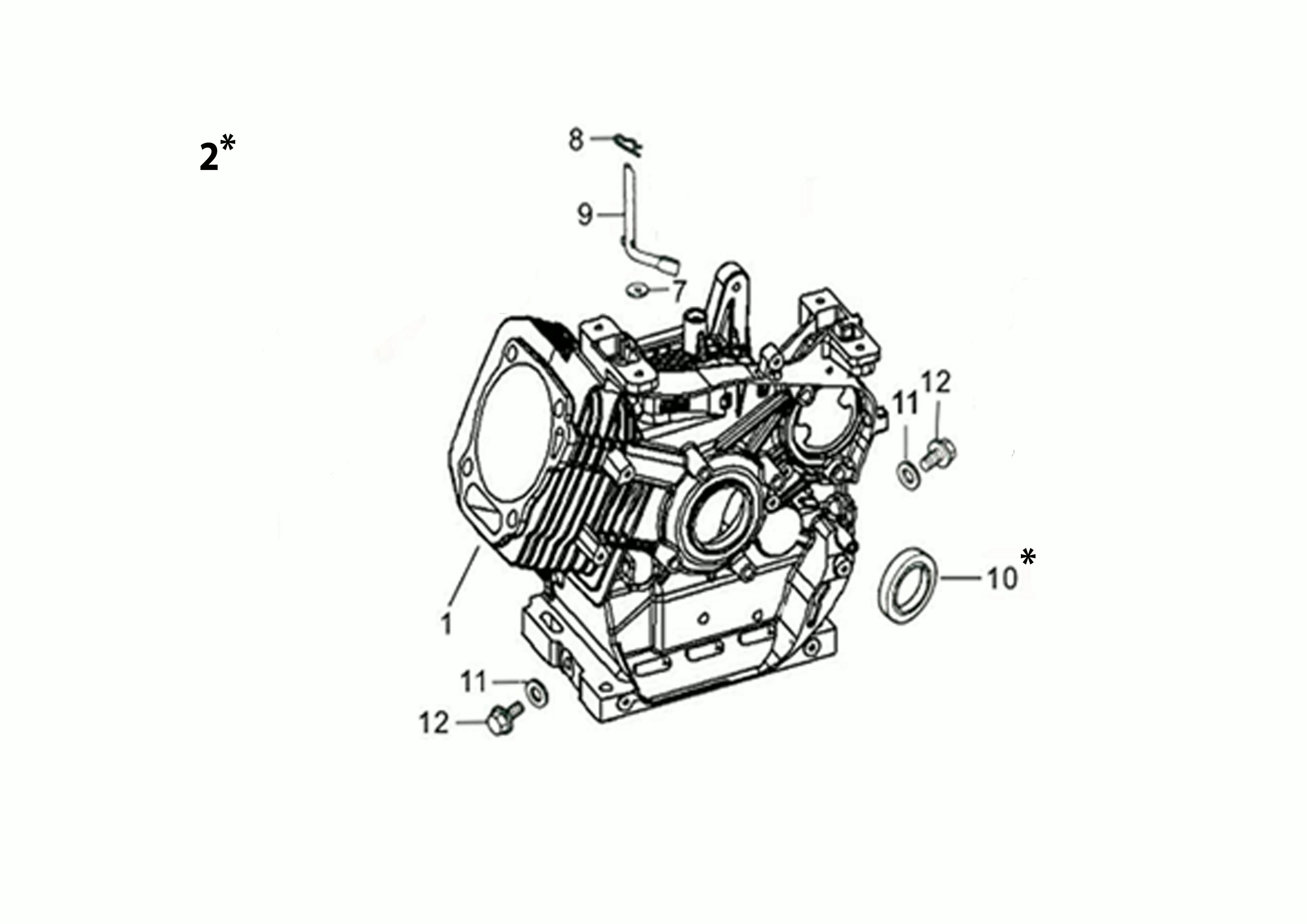

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66151850 | Carter moteur | Non reliée | |
| 2 | L66151884 | Kit joint | Non reliée | |
| 2 | L66151884 | Kit joint | Non reliée | |
| 7 | L66151851 | Rondelle | Non reliée | |
| 8 | L66150353 | Goupille | Disponible | Voir la pièce |
| 9 | L66150536 | Axe | Nous contacter | Voir la pièce |
| 10 | L66151330 | Joint d | Non reliée | |
| 11 | L66151408 | Rondelle | Non reliée | |
| 11 | L66151408 | Rondelle | Non reliée | |
| 12 | L66151852 | Vis | Non reliée | |
| 12 | L66151852 | Vis | Non reliée |

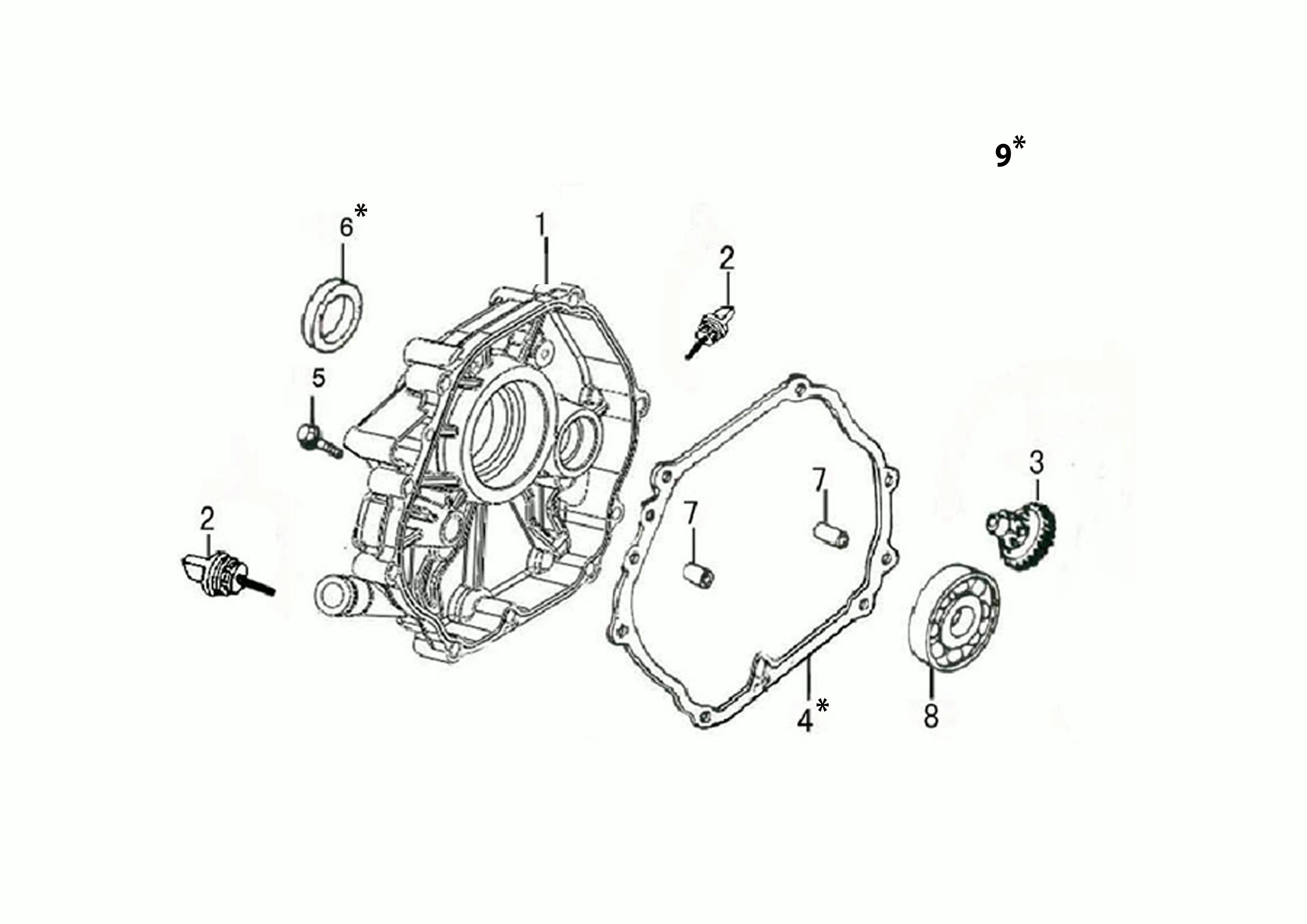

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66151853 | Couvercle soubassement | Non reliée | |
| 2 | L66151854 | Bouchon huile | Non reliée | |
| 2 | L66151854 | Bouchon huile | Non reliée | |
| 3 | L66150540 | Régulateur | Disponible | Voir la pièce |
| 4 | L66150542 | Joint | Disponible | Voir la pièce |
| 5 | L66151397 | Vis | Non reliée | |
| 6 | L66151330 | Joint d | Non reliée | |
| 7 | L66150664 | Goupille | Nous contacter | Voir la pièce |
| 7 | L66150664 | Goupille | Nous contacter | Voir la pièce |
| 8 | L66150543 | Roulement | Nous contacter | Voir la pièce |
| 9 | L66151884 | Kit joint | Non reliée | |
| 9 | L66151884 | Kit joint | Non reliée | |
| 9 | L66151884 | Kit joint | Non reliée |

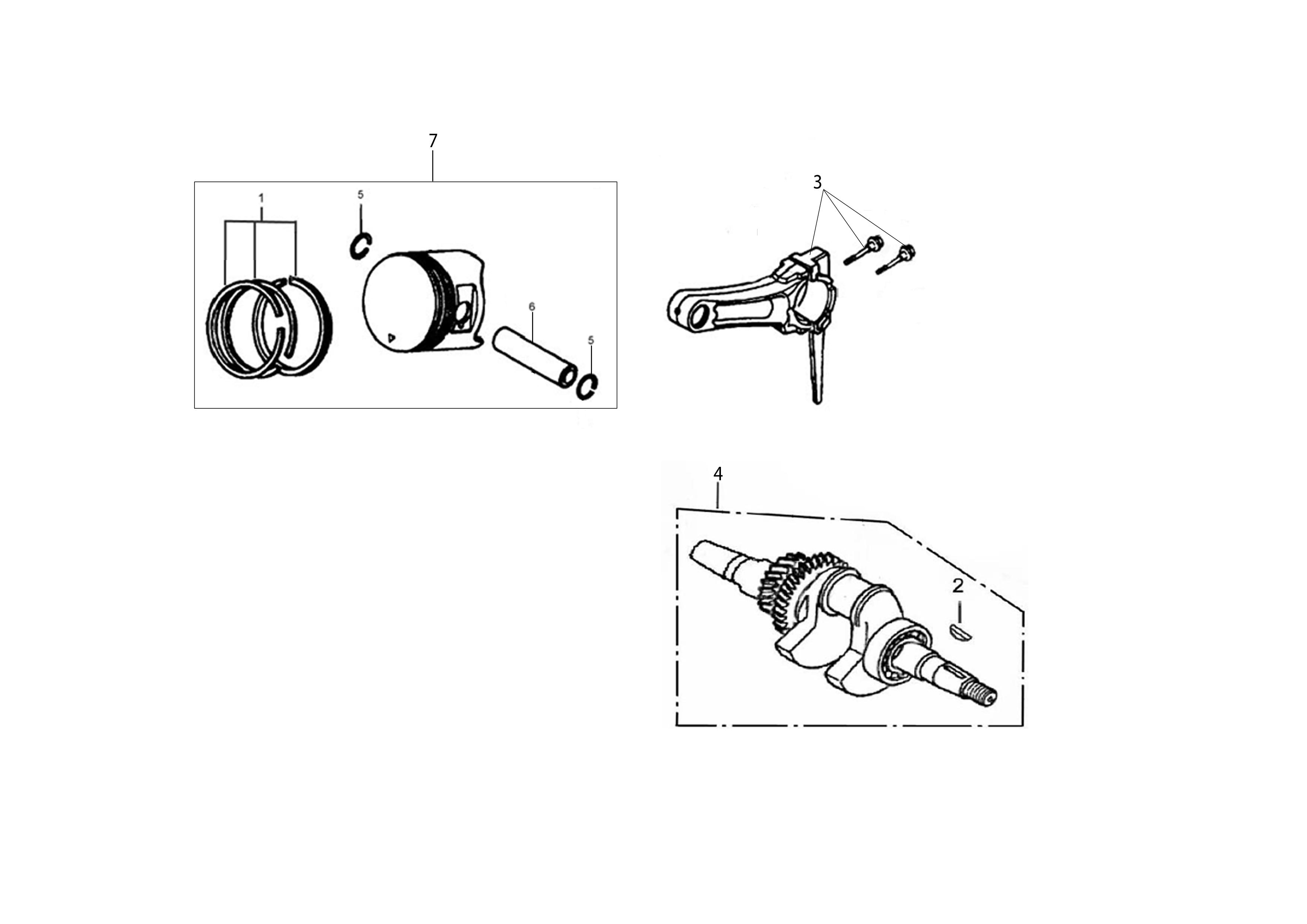

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150592 | Kit segment | Nous contacter | Voir la pièce |
| 2 | L66150081 | Clavette | Disponible | Voir la pièce |
| 3 | L66150548 | Bielle | Nous contacter | Voir la pièce |
| 4 | L66151855 | Arbre | Non reliée | |
| 5 | L66150075 | Bague seeger | Disponible | Voir la pièce |
| 5 | L66150075 | Bague seeger | Disponible | Voir la pièce |
| 6 | L66150547 | Axe piston | Nous contacter | Voir la pièce |
| 7 | L66150611 | Piston complet | Disponible | Voir la pièce |

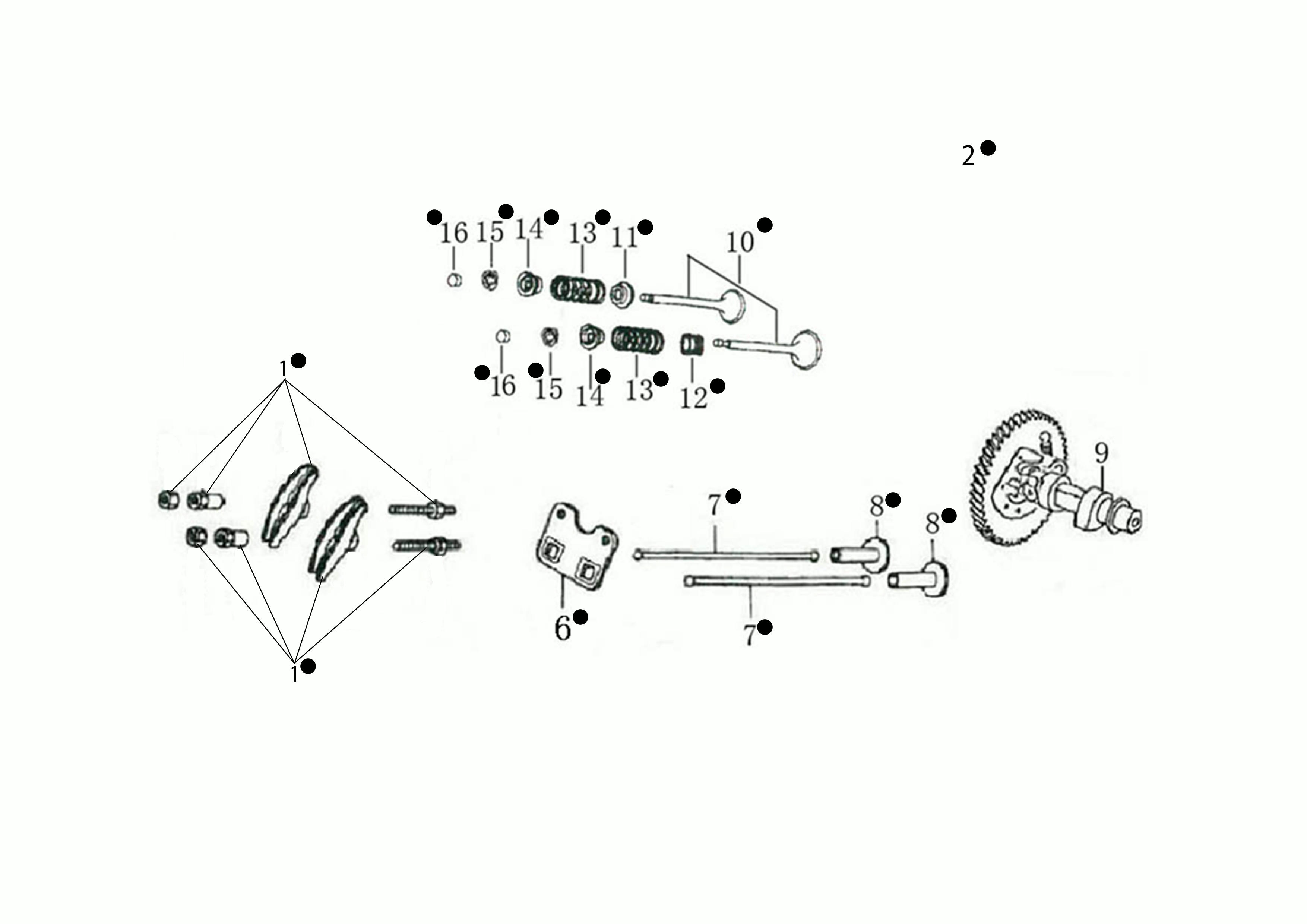

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150563 | Balancier | Nous contacter | Voir la pièce |
| 1 | L66150563 | Balancier | Nous contacter | Voir la pièce |
| 2 | L66151885 | Tête cylindre | Non reliée | |
| 2 | L66151885 | Tête cylindre | Non reliée | |
| 2 | L66151885 | Tête cylindre | Non reliée | |
| 2 | L66151885 | Tête cylindre | Non reliée | |
| 2 | L66151885 | Tête cylindre | Non reliée | |
| 2 | L66151885 | Tête cylindre | Non reliée | |
| 2 | L66151885 | Tête cylindre | Non reliée | |
| 2 | L66151885 | Tête cylindre | Non reliée | |
| 2 | L66151885 | Tête cylindre | Non reliée | |
| 2 | L66151885 | Tête cylindre | Non reliée | |
| 2 | L66151885 | Tête cylindre | Non reliée | |
| 2 | L66151885 | Tête cylindre | Non reliée | |
| 2 | L66151885 | Tête cylindre | Non reliée | |
| 2 | L66151885 | Tête cylindre | Non reliée | |
| 2 | L66151885 | Tête cylindre | Non reliée | |
| 2 | L66151885 | Tête cylindre | Non reliée | |
| 2 | L66151885 | Tête cylindre | Non reliée | |
| 2 | L66151885 | Tête cylindre | Non reliée | |
| 6 | L66150552 | Tôle (Guidage) | Disponible | Voir la pièce |
| 7 | L66150553 | Tige | Nous contacter | Voir la pièce |
| 7 | L66150553 | Tige | Nous contacter | Voir la pièce |
| 8 | L66150554 | Guide | Nous contacter | Voir la pièce |
| 8 | L66150554 | Guide | Nous contacter | Voir la pièce |
| 9 | L66150595 | Arbre à cames | Nous contacter | Voir la pièce |
| 10 | L66150562 | Kit soupape | Nous contacter | Voir la pièce |
| 11 | L66150560 | Guide | Disponible | Voir la pièce |
| 12 | L66150561 | Bague d | Disponible | Voir la pièce |
| 13 | L66150559 | Ressort | Disponible | Voir la pièce |
| 13 | L66150559 | Ressort | Disponible | Voir la pièce |
| 14 | L66150558 | Arret | Nous contacter | Voir la pièce |
| 14 | L66150558 | Arret | Nous contacter | Voir la pièce |
| 15 | L66150557 | Soupape | Disponible | Voir la pièce |
| 15 | L66150557 | Soupape | Disponible | Voir la pièce |
| 16 | L66150556 | Soupape | Nous contacter | Voir la pièce |
| 16 | L66150556 | Soupape | Nous contacter | Voir la pièce |

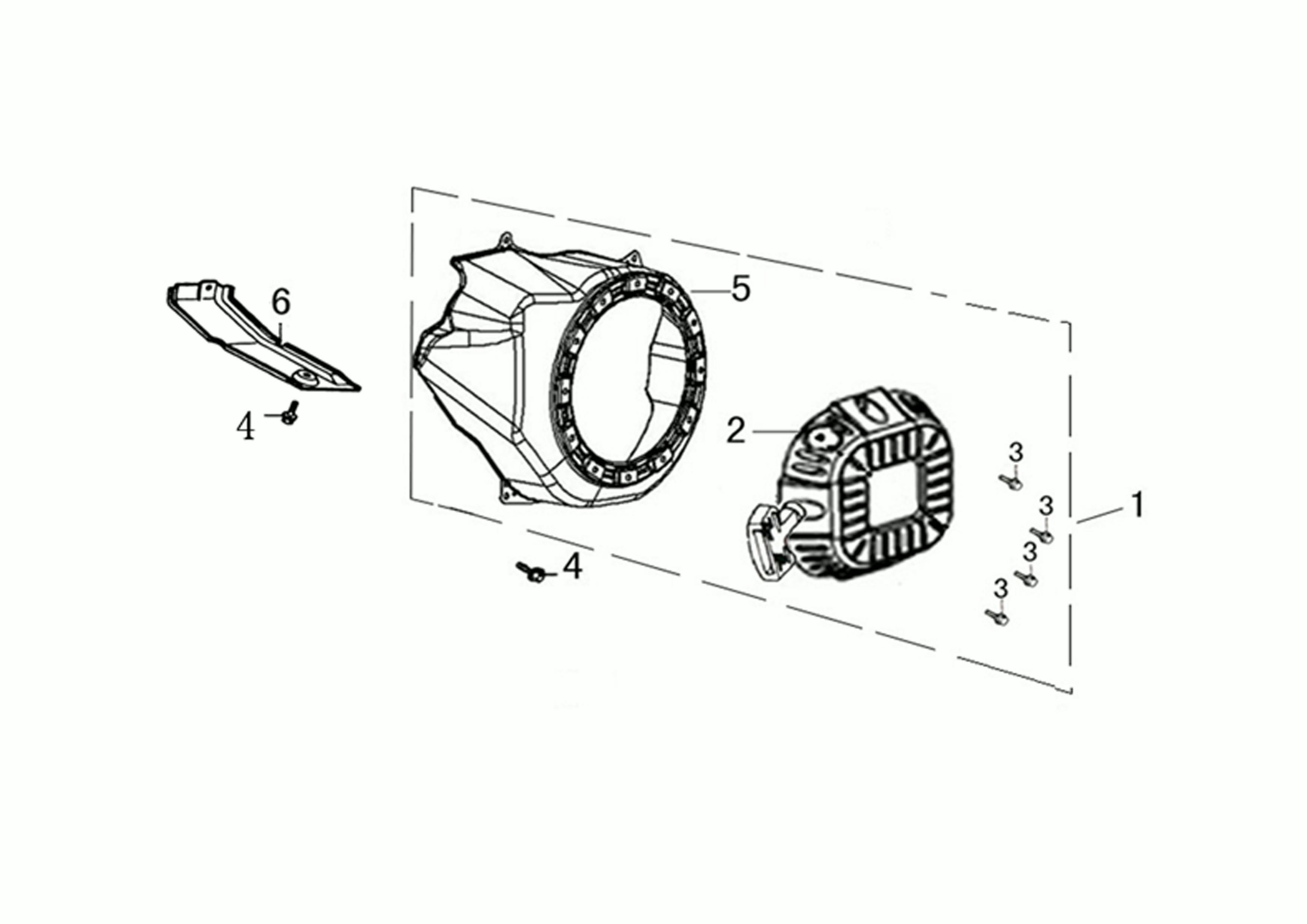

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66151856 | Groupe de démarrage | Non reliée | |
| 2 | L66151857 | Démarrage complet | Non reliée | |
| 3 | L66151621 | Ecrou hex | Disponible | Voir la pièce |
| 3 | L66151621 | Ecrou hex | Disponible | Voir la pièce |
| 3 | L66151621 | Ecrou hex | Disponible | Voir la pièce |
| 3 | L66151621 | Ecrou hex | Disponible | Voir la pièce |
| 4 | L66150316 | Vis | Disponible | Voir la pièce |
| 4 | L66150316 | Vis | Disponible | Voir la pièce |
| 5 | L66151858 | Cache ventilateur | Non reliée | |
| 6 | L66151859 | Déflecteur | Non reliée |

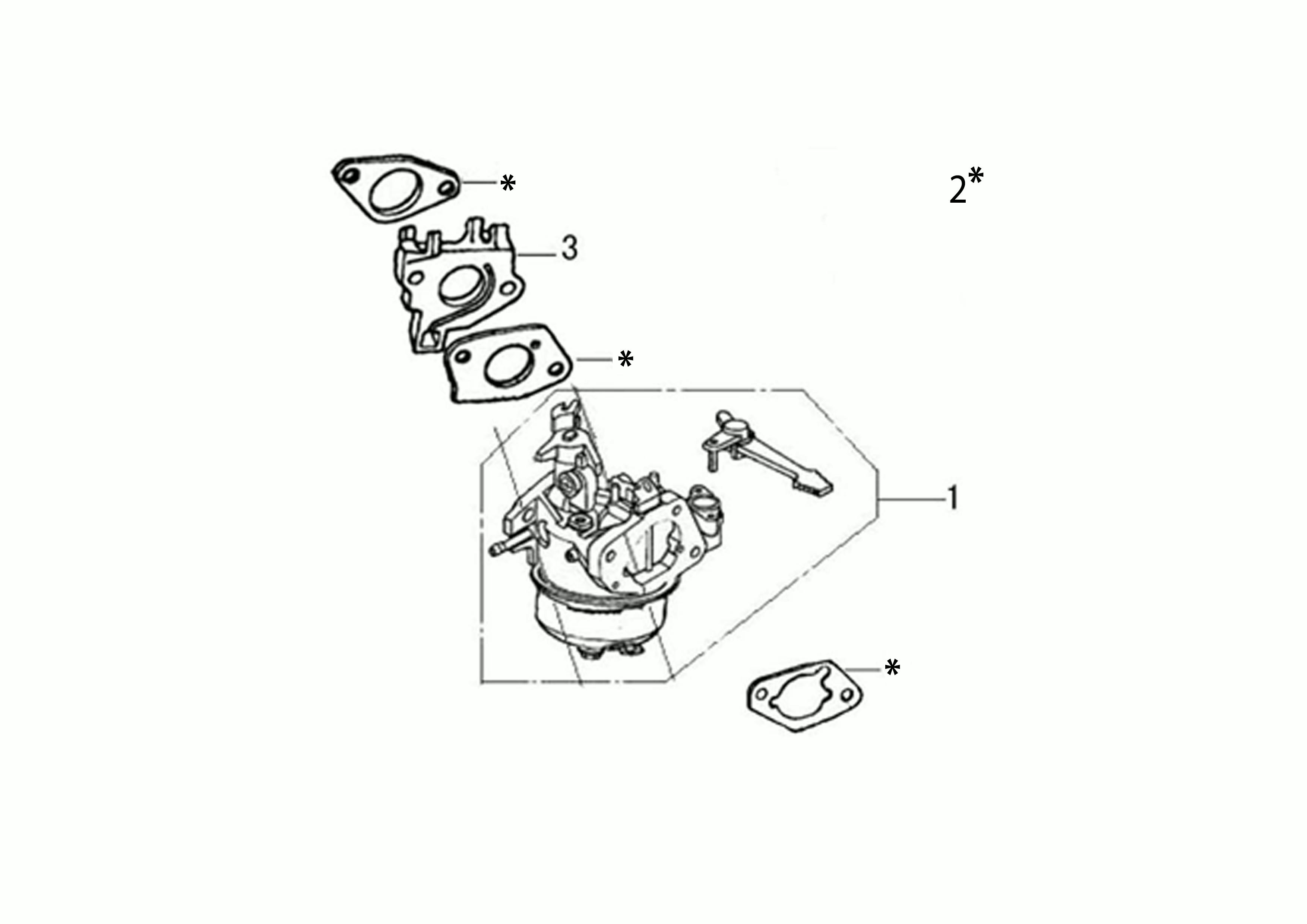

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66151860A | Carburateur | Non reliée | |
| 2 | L66151884 | Kit joint | Non reliée | |
| 2 | L66151884 | Kit joint | Non reliée | |
| 2 | L66151884 | Kit joint | Non reliée | |
| 2 | L66151884 | Kit joint | Non reliée | |
| 3 | L66150572 | Flasque | Nous contacter | Voir la pièce |

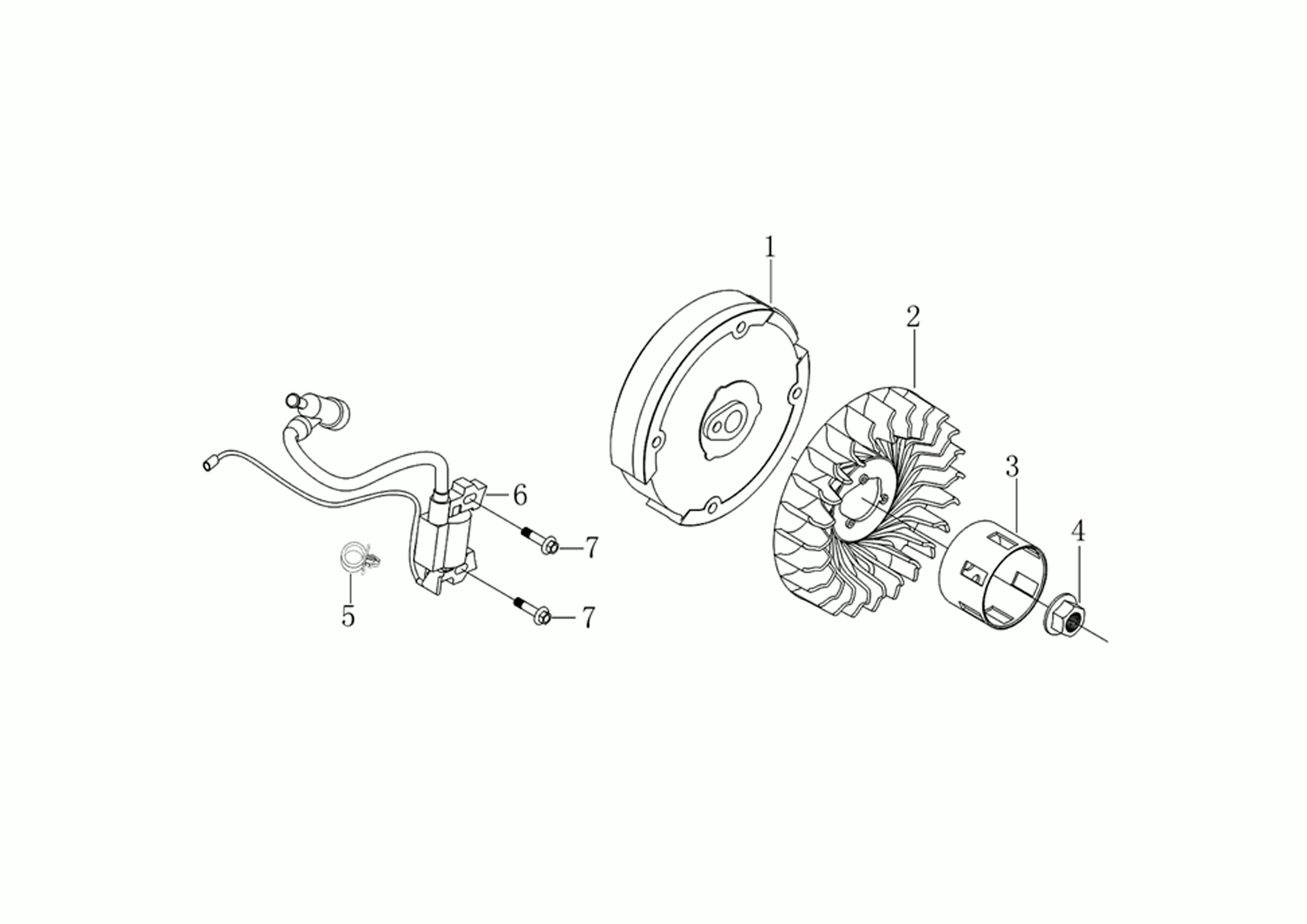

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66151861 | Volant | Non reliée | |
| 2 | L66151862 | Ventilateur | Non reliée | |
| 3 | L66151863 | Poulie | Non reliée | |
| 4 | L66150823 | Écrou | Nous contacter | Voir la pièce |
| 5 | L66150566 | Clip | Nous contacter | Voir la pièce |
| 6 | L66151864 | Bobine | Non reliée | |
| 7 | L66150321 | Vis | Disponible | Voir la pièce |
| 7 | L66150321 | Vis | Disponible | Voir la pièce |

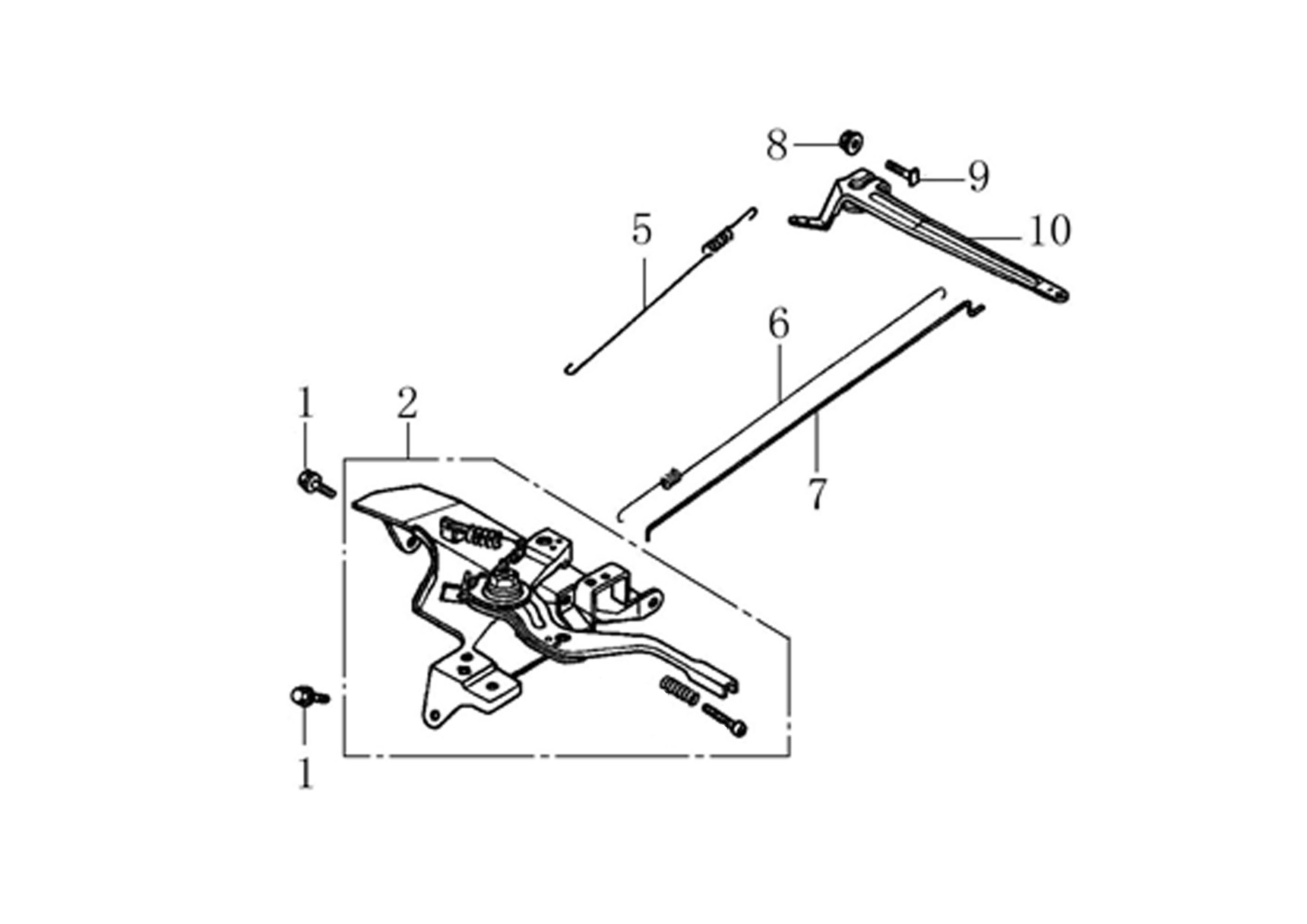

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150316 | Vis | Disponible | Voir la pièce |
| 1 | L66150316 | Vis | Disponible | Voir la pièce |
| 2 | L66151865 | Levier accelerateur | Non reliée | |
| 5 | L66151866 | Ressort | Non reliée | |
| 6 | L66150578 | Ressort | Disponible | Voir la pièce |
| 7 | L66150577 | Tige | Nous contacter | Voir la pièce |
| 8 | L66150185 | Écrou | Disponible | Voir la pièce |
| 9 | L66150382 | Vis | Disponible | Voir la pièce |
| 10 | L66151867 | Bras | Non reliée |

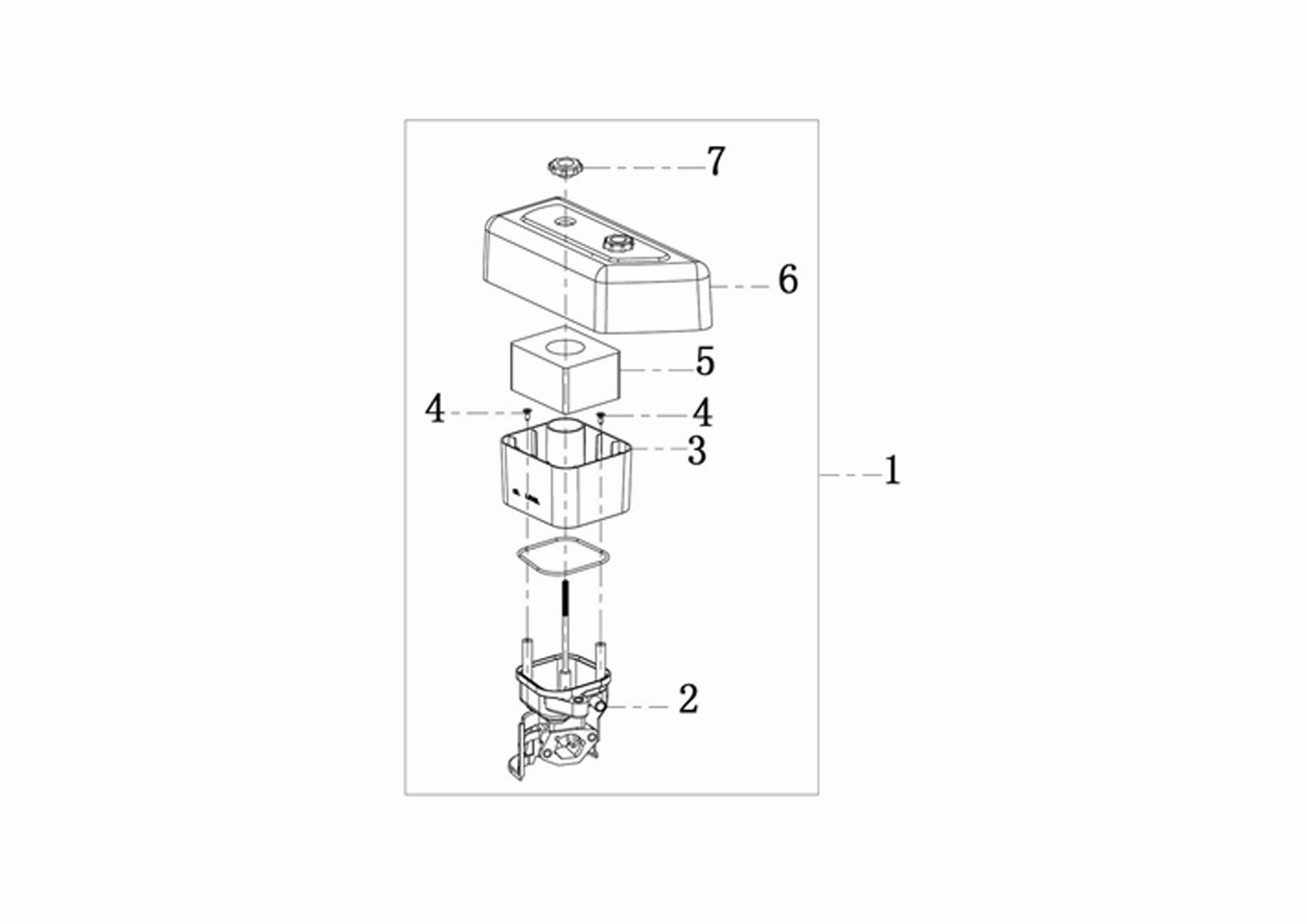

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66151868 | Kit filtre à air | Non reliée | |
| 2 | L66151869 | Support filtre | Non reliée | |
| 3 | L66151870 | Support | Non reliée | |
| 4 | L66151871 | Vis | Non reliée | |
| 4 | L66151871 | Vis | Non reliée | |
| 5 | L66151872 | Filtre | Non reliée | |
| 6 | L66151873 | Couvercle | Non reliée | |
| 7 | L66151874 | Ecrou | Non reliée |

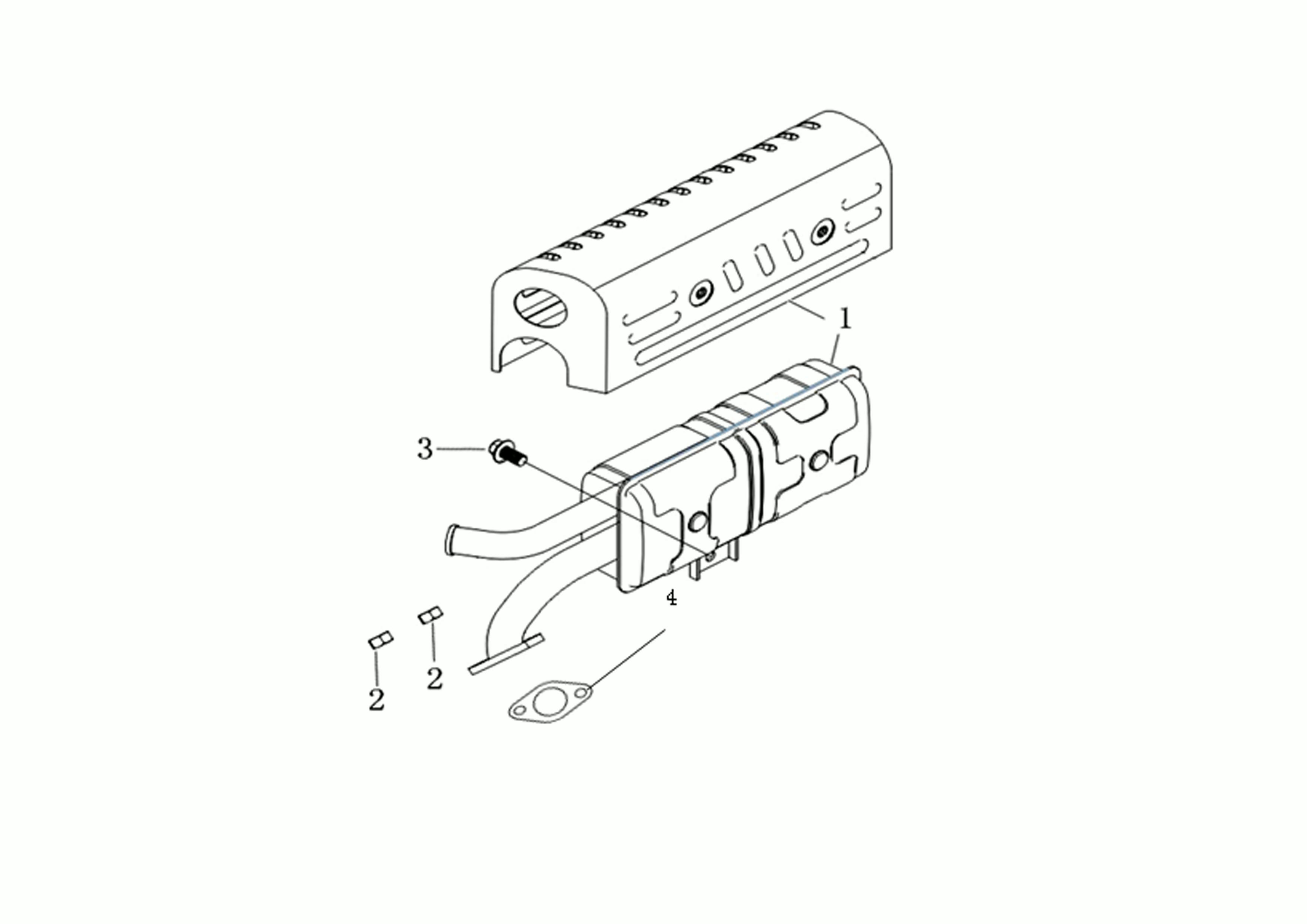

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66151875 | Pot | Non reliée | |
| 2 | 320000028R | Ecrou | Nous contacter | Voir la pièce |
| 2 | 320000028R | Ecrou | Nous contacter | Voir la pièce |
| 3 | L66150317 | Vis | Disponible | Voir la pièce |
| 4 | L66151876 | Joint | Non reliée |

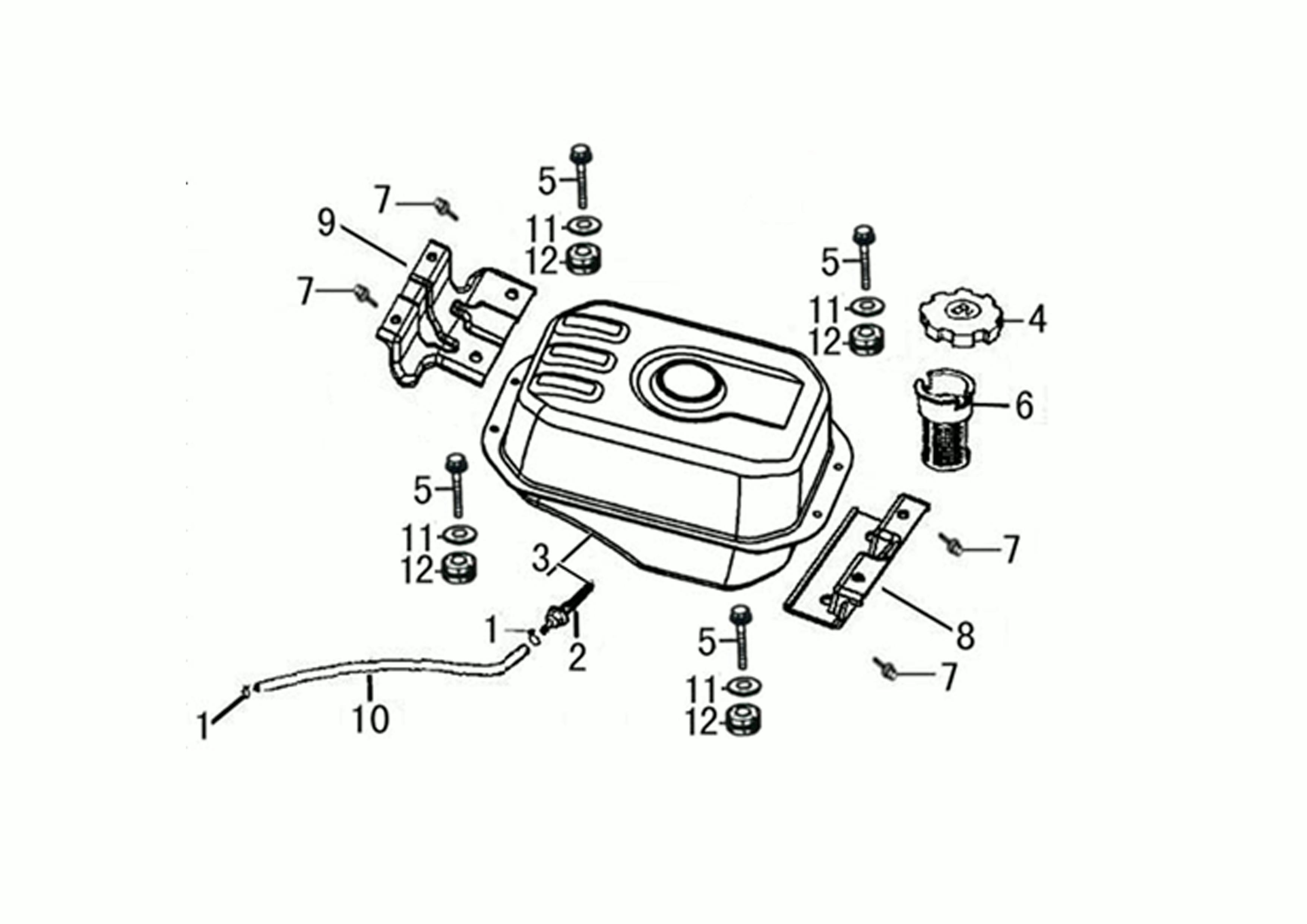

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150328 | Bande | Disponible | Voir la pièce |
| 1 | L66150328 | Bande | Disponible | Voir la pièce |
| 2 | L66150295 | Raccord | Disponible | Voir la pièce |
| 3 | L66151877 | Réservoir complet | Non reliée | |
| 4 | L66151624 | Bouchon | Disponible | Voir la pièce |
| 5 | L66151878 | Vis | Non reliée | |
| 5 | L66151878 | Vis | Non reliée | |
| 5 | L66151878 | Vis | Non reliée | |
| 5 | L66151878 | Vis | Non reliée | |
| 6 | L66150296 | Filtre mix | Disponible | Voir la pièce |
| 7 | L66150317 | Vis | Disponible | Voir la pièce |
| 7 | L66150317 | Vis | Disponible | Voir la pièce |
| 7 | L66150317 | Vis | Disponible | Voir la pièce |
| 7 | L66150317 | Vis | Disponible | Voir la pièce |
| 8 | L66151879 | Support | Non reliée | |
| 9 | L66151880 | Support | Non reliée | |
| 10 | L66151881 | Tuyau | Non reliée | |
| 11 | L66151882 | Rondelle | Non reliée | |
| 11 | L66151882 | Rondelle | Non reliée | |
| 11 | L66151882 | Rondelle | Non reliée | |
| 11 | L66151882 | Rondelle | Non reliée | |
| 12 | L66151883 | Amortisseur | Non reliée | |
| 12 | L66151883 | Amortisseur | Non reliée | |
| 12 | L66151883 | Amortisseur | Non reliée | |
| 12 | L66151883 | Amortisseur | Non reliée |
