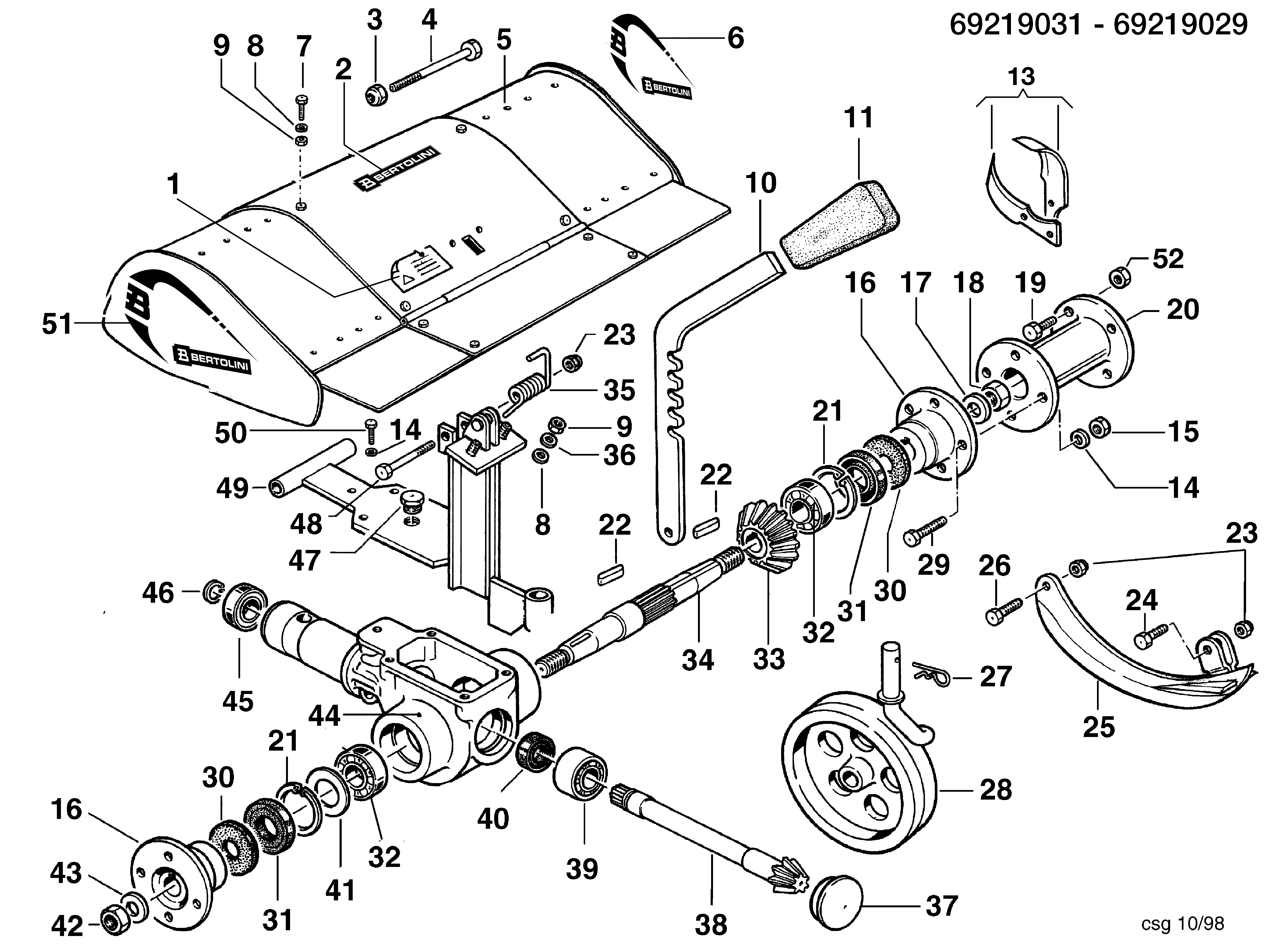

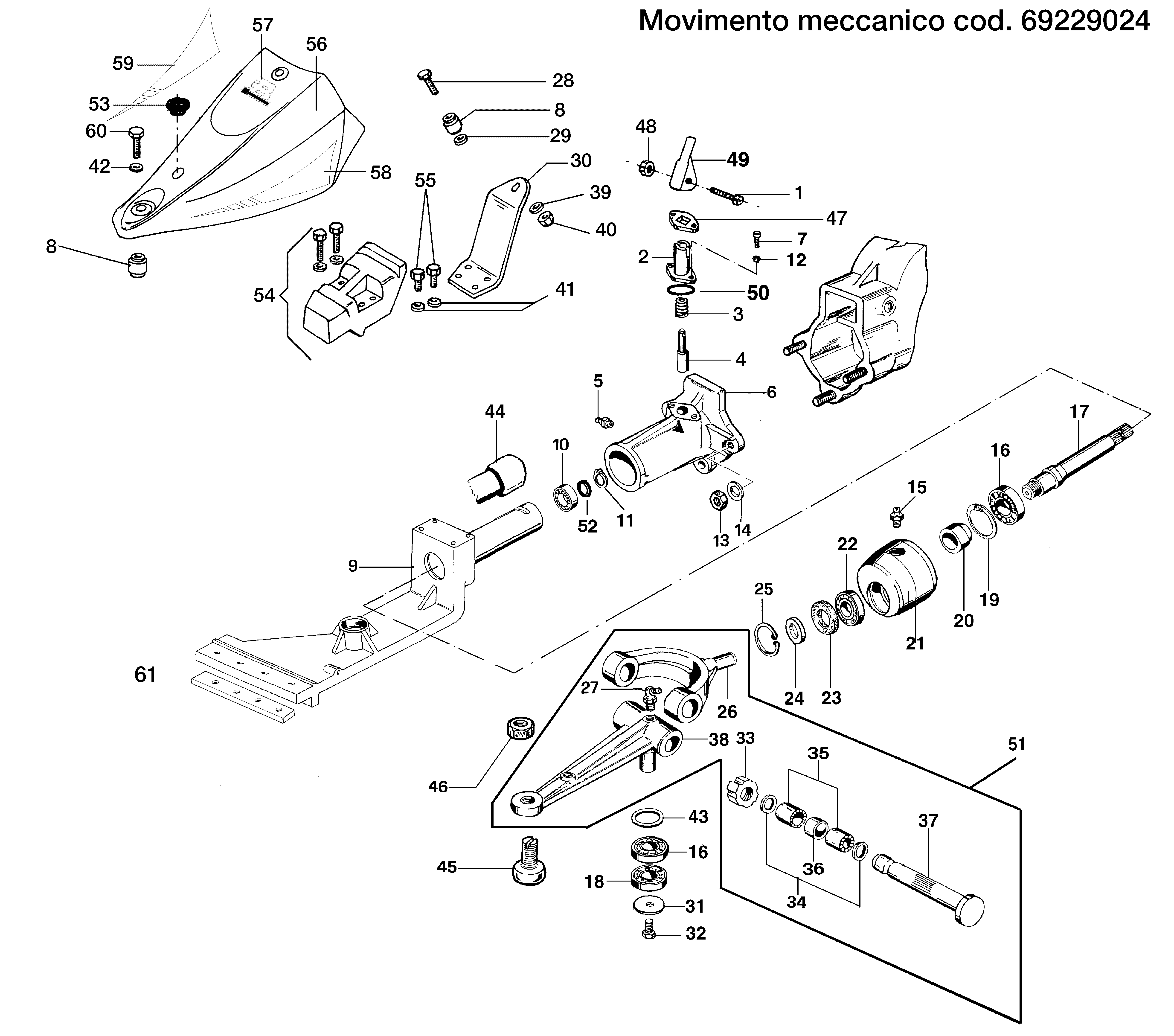

Vue Éclatée RANCHER (Restyling 2009)
Retrouvez les pièces détachées, références et repères disponibles pour RANCHER (Restyling 2009).

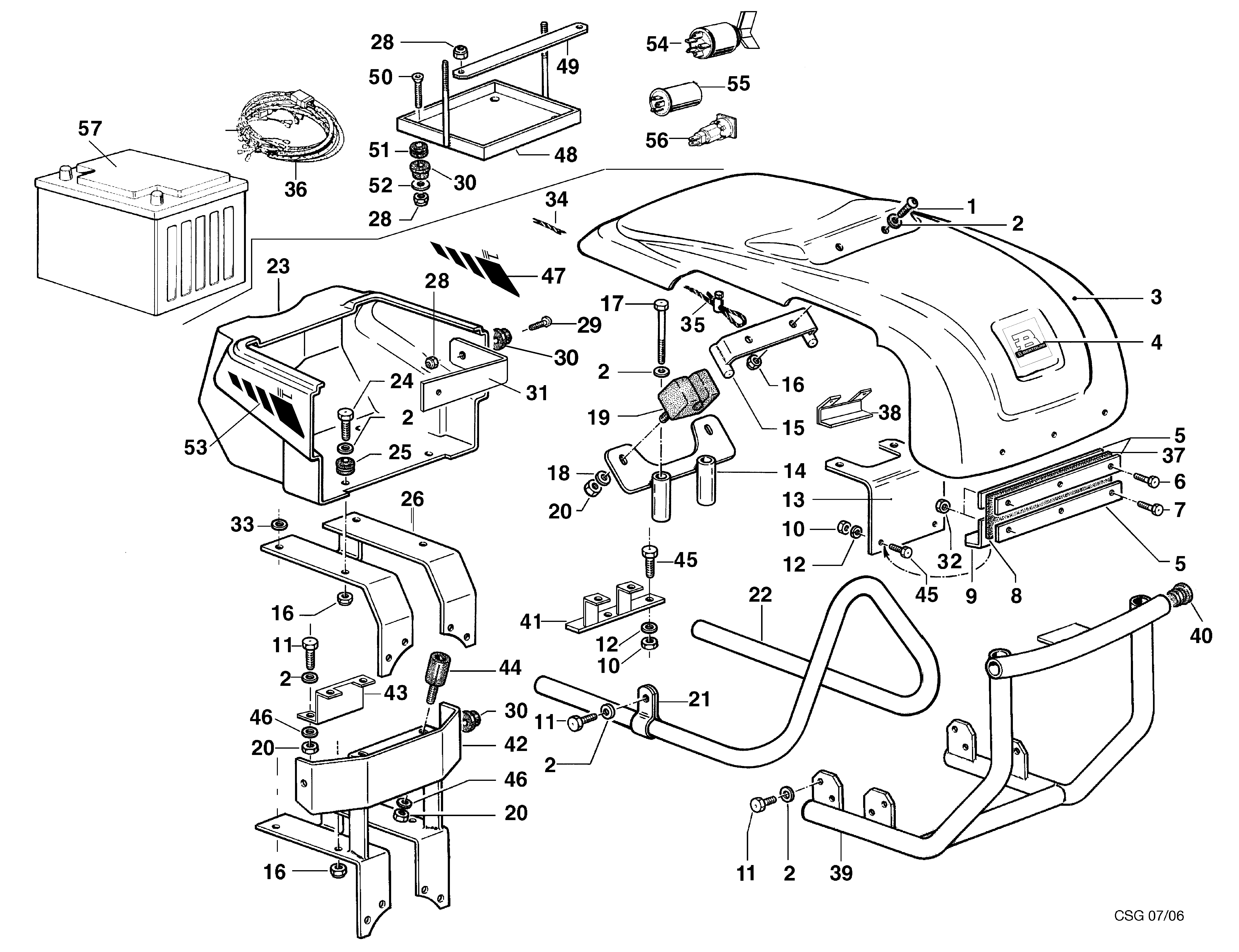

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | YN6255100 | Vis | Disponible | Voir la pièce |
| 2 | 3916008R | Rondelle | Non reliée | |
| 2 | 3916008R | Rondelle | Non reliée | |
| 2 | 3916008R | Rondelle | Non reliée | |
| 2 | 3916008R | Rondelle | Non reliée | |
| 2 | 3916008R | Rondelle | Non reliée | |
| 2 | 3916008R | Rondelle | Non reliée | |
| 3 | 68320032 | Capot | Disponible | Voir la pièce |
| 4 | 68670016R | Marque | Disponible | Voir la pièce |
| 5 | 68320219R | Plaque | Nous contacter | Voir la pièce |
| 5 | 68320219R | Plaque | Nous contacter | Voir la pièce |
| 6 | 3906016R | Vis | Disponible | Voir la pièce |
| 7 | 3806035R | Vis | Disponible | Voir la pièce |
| 8 | K4301960 | Bandage | Nous contacter | Voir la pièce |
| 8 | K4305290 | Bandage | Disponible | Voir la pièce |
| 9 | 68320054 | Support | Nous contacter | Voir la pièce |
| 9 | F1292134 | Support | Nous contacter | Voir la pièce |
| 10 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 10 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 11 | 3933034AR | Vis | Nous contacter | Voir la pièce |
| 11 | 3933034AR | Vis | Nous contacter | Voir la pièce |
| 11 | 3933034AR | Vis | Nous contacter | Voir la pièce |
| 12 | 3916006R | Rondelle | Disponible | Voir la pièce |
| 12 | 3916006R | Rondelle | Disponible | Voir la pièce |
| 12 | YN4365400 | Rondelle | Disponible | Voir la pièce |
| 12 | YN4365400 | Rondelle | Disponible | Voir la pièce |
| 13 | 68320051 | Support | Nous contacter | Voir la pièce |
| 13 | 68320052 | Support | Nous contacter | Voir la pièce |
| 14 | 68320047 | Support | Nous contacter | Voir la pièce |
| 14 | 68330170 | Support | Non reliée | |
| 14 | F1292135 | Support | Nous contacter | Voir la pièce |
| 15 | 68320218 | Crochet | Nous contacter | Voir la pièce |
| 16 | 3914010R | Ecrou | Disponible | Voir la pièce |
| 16 | 3914010R | Ecrou | Disponible | Voir la pièce |
| 16 | 3914010R | Ecrou | Disponible | Voir la pièce |
| 17 | N6300000 | Vis | Nous contacter | Voir la pièce |
| 17 | N6302700 | Vis | Disponible | Voir la pièce |
| 17 | YN6249510 | Vis | Nous contacter | Voir la pièce |
| 18 | YN4365400 | Rondelle | Disponible | Voir la pièce |
| 19 | F1292111 | Silencieux | Disponible | Voir la pièce |
| 20 | 320000028R | Ecrou | Nous contacter | Voir la pièce |
| 20 | 320000028R | Ecrou | Nous contacter | Voir la pièce |
| 20 | 320000028R | Ecrou | Nous contacter | Voir la pièce |
| 21 | K4301980 | Bande | Nous contacter | Voir la pièce |
| 22 | 68320049 | Pare-chocs | Nous contacter | Voir la pièce |
| 23 | 68320023R | Capot | Nous contacter | Voir la pièce |
| 23 | 68320025R | Capot | Disponible | Voir la pièce |
| 24 | 3806067R | Vis | Disponible | Voir la pièce |
| 25 | YN0400530 | Passe-câble | Disponible | Voir la pièce |
| 26 | 68320048 | Support | Nous contacter | Voir la pièce |
| 28 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 28 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 28 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 29 | N6218600 | Vis | Disponible | Voir la pièce |
| 30 | F0752170 | Anneau ressort | Nous contacter | Voir la pièce |
| 30 | F0752170 | Anneau ressort | Nous contacter | Voir la pièce |
| 30 | F0752170 | Anneau ressort | Nous contacter | Voir la pièce |
| 31 | 68320053 | Plateau de coupe | Nous contacter | Voir la pièce |
| 32 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 33 | YN4371100 | Rondelle | Disponible | Voir la pièce |
| 34 | K4804570 | Câble | Disponible | Voir la pièce |
| 35 | YN5901000 | Etau | Disponible | Voir la pièce |
| 36 | 68330139 | Démarrage électrique | Disponible | Voir la pièce |
| 37 | F1292170 | Bandage | Nous contacter | Voir la pièce |
| 38 | F1292197A | Insert | Nous contacter | Voir la pièce |
| 39 | 68320045 | Support | Nous contacter | Voir la pièce |
| 39 | 68320065 | Support | Nous contacter | Voir la pièce |
| 40 | YN5267400 | Bouchon | Disponible | Voir la pièce |
| 41 | F1292198 | Support | Nous contacter | Voir la pièce |
| 42 | 68320211R | Support | Nous contacter | Voir la pièce |
| 43 | F1292201 | Support | Nous contacter | Voir la pièce |
| 44 | YF0752159 | Silencieux | Disponible | Voir la pièce |
| 45 | 3806035R | Vis | Disponible | Voir la pièce |
| 45 | 3806035R | Vis | Disponible | Voir la pièce |
| 46 | YN4365400 | Rondelle | Disponible | Voir la pièce |
| 46 | YN4365400 | Rondelle | Disponible | Voir la pièce |
| 47 | 68320093 | Marque | Disponible | Voir la pièce |
| 48 | 68320240BR | Boîtier batterie | Nous contacter | Voir la pièce |
| 49 | F1292601 | Fermeture batterie | Nous contacter | Voir la pièce |
| 50 | N6233000 | Vis | Disponible | Voir la pièce |
| 51 | YN0400530 | Passe-câble | Disponible | Voir la pièce |
| 52 | YN4361900 | Rondelle | Disponible | Voir la pièce |
| 53 | 68320092 | Marque | Disponible | Voir la pièce |
| 54 | YN2540020 | Interrupteur | Non reliée | |
| 55 | N2552370 | Prise de courant | Nous contacter | Voir la pièce |
| 56 | 68340075 | Fusée | Nous contacter | Voir la pièce |
| 57 | 68330338 | Batterie | Non reliée |

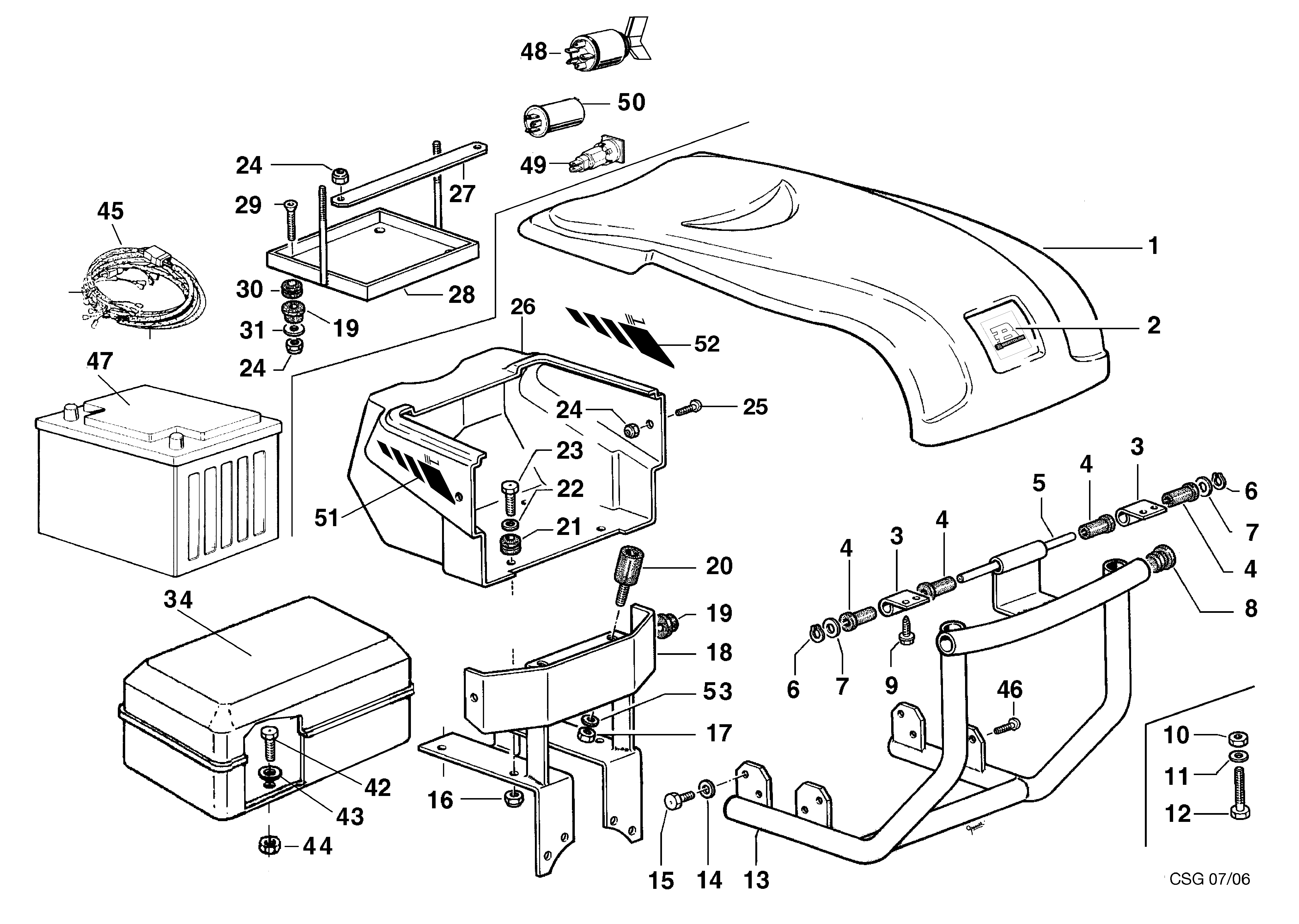

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 68320021R | Capot | Disponible | Voir la pièce |
| 2 | 68350208R | Marque "staub" | Disponible | Voir la pièce |
| 2 | 68670016R | Marque | Disponible | Voir la pièce |
| 3 | F1292105 | Support | Disponible | Voir la pièce |
| 3 | F1292105 | Support | Disponible | Voir la pièce |
| 4 | YN0400700 | Bague | Disponible | Voir la pièce |
| 4 | YN0400700 | Bague | Disponible | Voir la pièce |
| 4 | YN0400700 | Bague | Disponible | Voir la pièce |
| 4 | YN0400700 | Bague | Disponible | Voir la pièce |
| 5 | F1292106 | Goujon | Disponible | Voir la pièce |
| 6 | YN0102900 | Bague | Disponible | Voir la pièce |
| 6 | YN0102900 | Bague | Disponible | Voir la pièce |
| 7 | 3916010R | Rondelle | Disponible | Voir la pièce |
| 7 | 3916010R | Rondelle | Disponible | Voir la pièce |
| 8 | YN5267400 | Bouchon | Disponible | Voir la pièce |
| 9 | YN6243654 | Vis | Disponible | Voir la pièce |
| 10 | 006000091R | Ecrou | Disponible | Voir la pièce |
| 10 | 3914010R | Ecrou | Disponible | Voir la pièce |
| 11 | 3916008R | Rondelle | Non reliée | |
| 11 | YN4376400 | Rondelle | Disponible | Voir la pièce |
| 12 | 3806067R | Vis | Disponible | Voir la pièce |
| 12 | N6294400 | Vis | Disponible | Voir la pièce |
| 12 | N6354300 | Vis | Disponible | Voir la pièce |
| 12 | YN6335900 | Vis | Disponible | Voir la pièce |
| 13 | 68320074 | Support | Nous contacter | Voir la pièce |
| 13 | 68320224 | Support | Nous contacter | Voir la pièce |
| 13 | 68320225 | Support | Nous contacter | Voir la pièce |
| 13 | 68320228 | Châssis avant | Nous contacter | Voir la pièce |
| 13 | 68320231 | Support | Nous contacter | Voir la pièce |
| 13 | 68320232 | Support | Disponible | Voir la pièce |
| 13 | 68320235 | Support | Non reliée | |
| 13 | F1292109 | Support | Nous contacter | Voir la pièce |
| 13 | F1292125 | Support | Nous contacter | Voir la pièce |
| 13 | F1292130 | Support | Nous contacter | Voir la pièce |
| 14 | YN4365400 | Rondelle | Disponible | Voir la pièce |
| 15 | 3806063R | Vis | Nous contacter | Voir la pièce |
| 15 | 3933034AR | Vis | Nous contacter | Voir la pièce |
| 16 | 3914010R | Ecrou | Disponible | Voir la pièce |
| 17 | 320000028R | Ecrou | Nous contacter | Voir la pièce |
| 18 | 68320211R | Support | Nous contacter | Voir la pièce |
| 18 | 68320213 | Support | Nous contacter | Voir la pièce |
| 18 | 68320216 | Support | Nous contacter | Voir la pièce |
| 18 | F1292154 | Support | Nous contacter | Voir la pièce |
| 19 | F0752170 | Anneau ressort | Nous contacter | Voir la pièce |
| 19 | F0752170 | Anneau ressort | Nous contacter | Voir la pièce |
| 20 | YF0752159 | Silencieux | Disponible | Voir la pièce |
| 21 | YN0400530 | Passe-câble | Disponible | Voir la pièce |
| 22 | 3916008R | Rondelle | Non reliée | |
| 23 | 3806067R | Vis | Disponible | Voir la pièce |
| 24 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 24 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 24 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 25 | N6218600 | Vis | Disponible | Voir la pièce |
| 26 | 68320023R | Capot | Nous contacter | Voir la pièce |
| 26 | 68320025R | Capot | Disponible | Voir la pièce |
| 26 | 68320030R | Capot | Disponible | Voir la pièce |
| 27 | F1292601 | Fermeture batterie | Nous contacter | Voir la pièce |
| 28 | 68320240BR | Boîtier batterie | Nous contacter | Voir la pièce |
| 29 | N6233000 | Vis | Disponible | Voir la pièce |
| 30 | YN0400530 | Passe-câble | Disponible | Voir la pièce |
| 31 | YN4361900 | Rondelle | Disponible | Voir la pièce |
| 34 | F1221601 | Boite | Disponible | Voir la pièce |
| 42 | 3806035R | Vis | Disponible | Voir la pièce |
| 43 | 3916006R | Rondelle | Disponible | Voir la pièce |
| 44 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 45 | 68330139 | Démarrage électrique | Disponible | Voir la pièce |
| 45 | F1292604 | Démarrage électrique | Nous contacter | Voir la pièce |
| 46 | 3806070R | Vis | Disponible | Voir la pièce |
| 47 | 68330338 | Batterie | Non reliée | |
| 48 | YN2540020 | Interrupteur | Non reliée | |
| 49 | 68340075 | Fusée | Nous contacter | Voir la pièce |
| 50 | N2552370 | Prise de courant | Nous contacter | Voir la pièce |
| 51 | 68320092 | Marque | Disponible | Voir la pièce |
| 52 | 68320093 | Marque | Disponible | Voir la pièce |
| 53 | YN4365400 | Rondelle | Disponible | Voir la pièce |

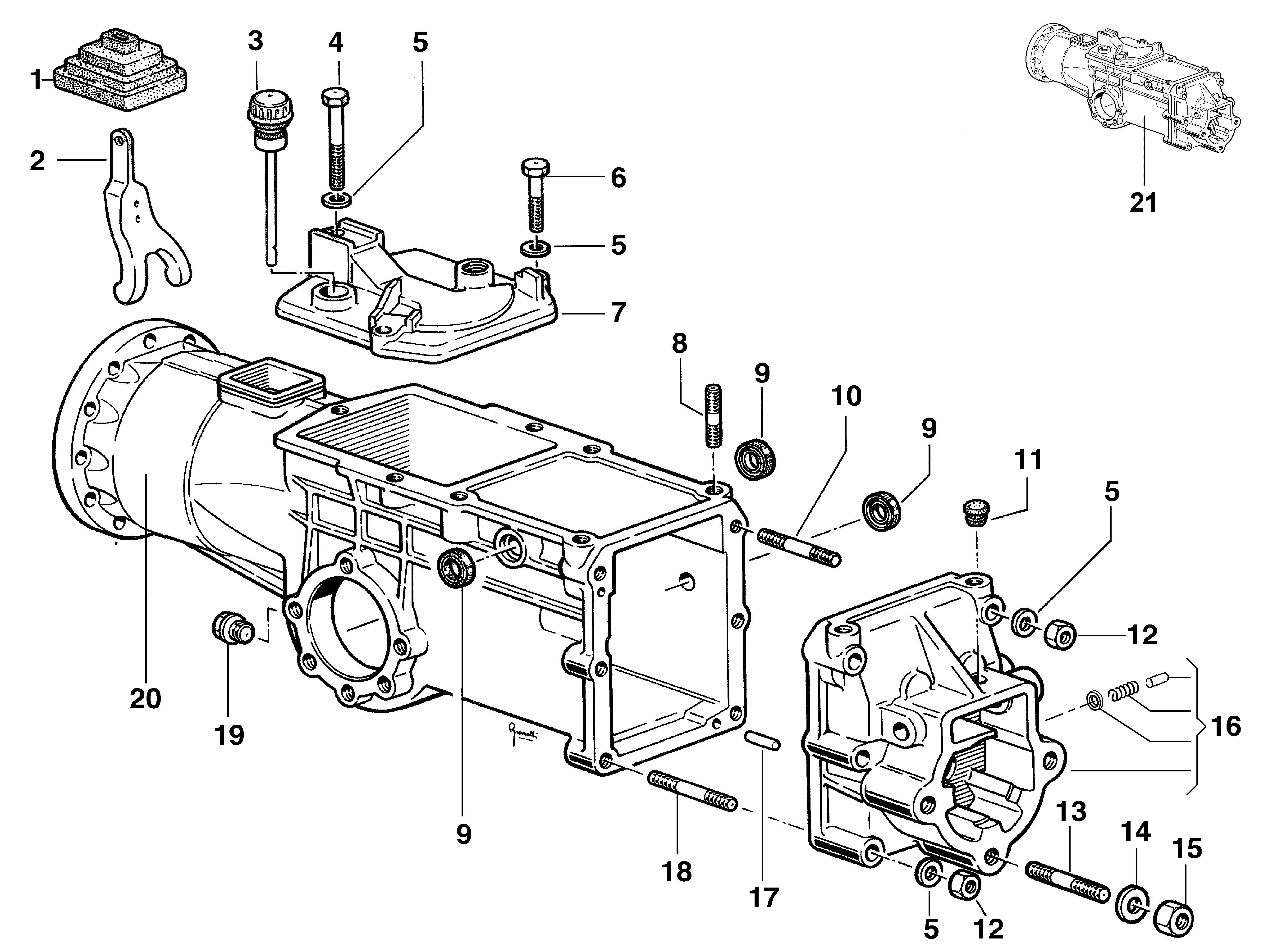

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | YF0751646 | Soufflet | Disponible | Voir la pièce |
| 2 | YF0750011G | Levier | Disponible | Voir la pièce |
| 3 | F1290819 | Jauge | Nous contacter | Voir la pièce |
| 4 | N6294400 | Vis | Disponible | Voir la pièce |
| 5 | YN4365400 | Rondelle | Disponible | Voir la pièce |
| 5 | YN4365400 | Rondelle | Disponible | Voir la pièce |
| 5 | YN4365400 | Rondelle | Disponible | Voir la pièce |
| 5 | YN4365400 | Rondelle | Disponible | Voir la pièce |
| 6 | 3806074R | Vis | Disponible | Voir la pièce |
| 7 | F1290818 | Plaque de fermeture | Nous contacter | Voir la pièce |
| 8 | YN3812500 | Goujon | Disponible | Voir la pièce |
| 9 | YN0203000 | Bague d | Disponible | Voir la pièce |
| 9 | YN0203000 | Bague d | Disponible | Voir la pièce |
| 9 | YN0203000 | Bague d | Disponible | Voir la pièce |
| 10 | YN3825400 | Goujon | Disponible | Voir la pièce |
| 11 | 3045006R | Bouchon | Nous contacter | Voir la pièce |
| 12 | YN1458800 | Ecrou | Disponible | Voir la pièce |
| 12 | YN1458800 | Ecrou | Disponible | Voir la pièce |
| 13 | YN3861500 | Goujon | Disponible | Voir la pièce |
| 14 | YN4387700 | Rondelle | Disponible | Voir la pièce |
| 15 | YN1470500 | Ecrou | Disponible | Voir la pièce |
| 16 | YF1290817 | Jeu couvercle | Disponible | Voir la pièce |
| 17 | YN5124300 | Goupille | Disponible | Voir la pièce |
| 18 | YN3825750 | Goujon | Disponible | Voir la pièce |
| 19 | YN5254000 | Bouchon huile | Disponible | Voir la pièce |
| 20 | 68322136 | Boîte du change | Disponible | Voir la pièce |
| 21 | 68322054 | Ensemble (boite de vitesses) | Nous contacter | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | YN2382700 | Tambour de frein | Disponible | Voir la pièce |
| 1 | YN2382700 | Tambour de frein | Disponible | Voir la pièce |
| 2 | YN3105100 | Ressort | Non reliée | |
| 2 | YN3105100 | Ressort | Non reliée | |
| 3 | YF1290225 | Etau | Disponible | Voir la pièce |
| 3 | YF1290225 | Etau | Disponible | Voir la pièce |
| 4 | N3101050 | Ressort | Disponible | Voir la pièce |
| 4 | N3101050 | Ressort | Disponible | Voir la pièce |
| 5 | 301000042R | Vis | Disponible | Voir la pièce |
| 5 | 301000042R | Vis | Disponible | Voir la pièce |
| 6 | YN2362700 | Mâchoire de frein | Non reliée | |
| 6 | YN2362700 | Mâchoire de frein | Non reliée | |
| 7 | F1290223 | Demie flasque | Nous contacter | Voir la pièce |
| 8 | YF1290220 | Demie flasque | Nous contacter | Voir la pièce |
| 8 | YF1290220 | Demie flasque | Nous contacter | Voir la pièce |
| 9 | F1290224 | Demie flasque | Nous contacter | Voir la pièce |
| 10 | N4853500BR | Pneumatique | Non reliée | |
| 10 | YN4852000B | Pneumatique | Non reliée | |
| 11 | 69200099R | Bandage roue | Nous contacter | Voir la pièce |
| 12 | YN4881500 | Chambre à aire | Nous contacter | Voir la pièce |
| 12 | YN4882500 | Chambre à aire | Disponible | Voir la pièce |
| 14 | F0494716C | Contrepoids | Nous contacter | Voir la pièce |
| 15 | 68342003 | Jeu (contrepoids) | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | N6192200 | Vis | Disponible | Voir la pièce |
| 2 | 68320041 | Couvercle | Nous contacter | Voir la pièce |
| 3 | 68320215 | Support | Disponible | Voir la pièce |
| 4 | N6407550 | Vis | Nous contacter | Voir la pièce |
| 5 | 68320091 | Marque | Nous contacter | Voir la pièce |
| 6 | YN6361500 | Vis | Disponible | Voir la pièce |
| 7 | F1255009ER | Support | Nous contacter | Voir la pièce |
| 7 | F1255009ER | Support | Nous contacter | Voir la pièce |
| 8 | 3806076R | Vis | Disponible | Voir la pièce |
| 8 | 3806076R | Vis | Disponible | Voir la pièce |
| 9 | 3916008R | Rondelle | Non reliée | |
| 9 | 3916008R | Rondelle | Non reliée | |
| 9 | 3916008R | Rondelle | Non reliée | |
| 9 | 3916008R | Rondelle | Non reliée | |
| 9 | 3916008R | Rondelle | Non reliée | |
| 9 | 3916008R | Rondelle | Non reliée | |
| 10 | YN1458800 | Ecrou | Disponible | Voir la pièce |
| 10 | YN1458800 | Ecrou | Disponible | Voir la pièce |
| 10 | YN1458800 | Ecrou | Disponible | Voir la pièce |
| 11 | YN6289250 | Vis | Disponible | Voir la pièce |
| 12 | 68240022R | Carter | Disponible | Voir la pièce |
| 13 | F1291647 | Marque | Nous contacter | Voir la pièce |
| 14 | 3914010R | Ecrou | Disponible | Voir la pièce |
| 15 | YF1291650 | Marque | Nous contacter | Voir la pièce |
| 16 | N6306500 | Vis | Disponible | Voir la pièce |
| 17 | YF1291636 | Levier | Nous contacter | Voir la pièce |
| 18 | YN2840480 | Poignée | Disponible | Voir la pièce |
| 19 | YF1291634B | Ressort | Disponible | Voir la pièce |
| 20 | YF1151601 | Etau | Disponible | Voir la pièce |
| 21 | 3914014R | Ecrou | Nous contacter | Voir la pièce |
| 22 | 3916010R | Rondelle | Disponible | Voir la pièce |
| 23 | 68320035D | Colonne | Nous contacter | Voir la pièce |
| 24 | K3503380 | Ressort | Disponible | Voir la pièce |
| 25 | YK3502650 | Tige | Disponible | Voir la pièce |
| 26 | 68320239 | Support du colonne | Non reliée | |
| 27 | YN5148800 | Goupille | Disponible | Voir la pièce |
| 28 | 68640049R | Pivot | Disponible | Voir la pièce |
| 29 | YF1291627B | Sélecteur | Disponible | Voir la pièce |
| 30 | F1291646 | Autocollant | Disponible | Voir la pièce |
| 31 | N0126400 | Bague seeger | Disponible | Voir la pièce |
| 32 | N4924200 | Silencieux | Disponible | Voir la pièce |
| 33 | N4384360 | Rondelle | Disponible | Voir la pièce |
| 34 | YN1470500 | Ecrou | Disponible | Voir la pièce |
| 35 | 3916005R | Rondelle d | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | F0015577 | Marque (danger) | Nous contacter | Voir la pièce |
| 2 | 68920009 | Marque | Nous contacter | Voir la pièce |
| 3 | YN1476760 | Ecrou | Disponible | Voir la pièce |
| 4 | N6433770 | Vis | Disponible | Voir la pièce |
| 5 | PA001835 | Capot | Nous contacter | Voir la pièce |
| 5 | PA001934 | Capot | Nous contacter | Voir la pièce |
| 6 | 68320089 | Marque | Nous contacter | Voir la pièce |
| 7 | 3806063R | Vis | Nous contacter | Voir la pièce |
| 8 | 3916009R | Rondelle | Disponible | Voir la pièce |
| 8 | 3916009R | Rondelle | Disponible | Voir la pièce |
| 9 | 320000028R | Ecrou | Nous contacter | Voir la pièce |
| 9 | 320000028R | Ecrou | Nous contacter | Voir la pièce |
| 10 | YF0015591 | Tige | Disponible | Voir la pièce |
| 11 | N2840490 | Poignée | Disponible | Voir la pièce |
| 13 | R0000136 | Kit couteaux | Non reliée | |
| 13 | R0000138 | Kit couteaux | Non reliée | |
| 14 | YN4366600 | Rondelle | Disponible | Voir la pièce |
| 14 | YN4366600 | Rondelle | Disponible | Voir la pièce |
| 15 | YN1457300 | Écrou | Disponible | Voir la pièce |
| 16 | 69210246R | Support | Disponible | Voir la pièce |
| 16 | 69210246R | Support | Disponible | Voir la pièce |
| 16 | F0015547 | Support | Disponible | Voir la pièce |
| 16 | F0015547 | Support | Disponible | Voir la pièce |
| 17 | N4418000 | Rondelle | Disponible | Voir la pièce |
| 18 | N1482500R | Ecrou | Disponible | Voir la pièce |
| 19 | 322000001R | Vis | Disponible | Voir la pièce |
| 19 | N6262100 | Vis | Disponible | Voir la pièce |
| 20 | 69210039R | Entretoise | Disponible | Voir la pièce |
| 20 | 69210272R | Entretoise | Disponible | Voir la pièce |
| 21 | YN0136800 | Bague seeger | Disponible | Voir la pièce |
| 21 | YN0136800 | Bague seeger | Disponible | Voir la pièce |
| 22 | YN0652200 | Clef | Disponible | Voir la pièce |
| 22 | YN0652200 | Clef | Disponible | Voir la pièce |
| 23 | YN1458020 | Ecrou | Disponible | Voir la pièce |
| 23 | YN1458020 | Ecrou | Disponible | Voir la pièce |
| 24 | 3933034AR | Vis | Nous contacter | Voir la pièce |
| 25 | 69210240R | Couteau | Disponible | Voir la pièce |
| 26 | 3806067R | Vis | Disponible | Voir la pièce |
| 27 | N5149700 | Goupille | Disponible | Voir la pièce |
| 28 | Z0020368 | Support wheel | Disponible | Voir la pièce |
| 29 | N6274000 | Vis | Disponible | Voir la pièce |
| 30 | YF0013525 | Feutre | Non reliée | |
| 30 | YF0013525 | Feutre | Non reliée | |
| 31 | YN0210050 | Joint | Non reliée | |
| 31 | YN0210050 | Joint | Non reliée | |
| 32 | YN1270701 | Roulement | Nous contacter | Voir la pièce |
| 32 | YN1270701 | Roulement | Nous contacter | Voir la pièce |
| 33 | F0015582R | Couronne | Non reliée | |
| 34 | YF0013531 | Arbre | Disponible | Voir la pièce |
| 35 | F0015587 | Ressort | Disponible | Voir la pièce |
| 36 | 3819013R | Grower | Disponible | Voir la pièce |
| 37 | YN5276700 | Bouchon | Disponible | Voir la pièce |
| 38 | F0015583R | Pignon | Non reliée | |
| 39 | N1264051 | Roulement | Disponible | Voir la pièce |
| 40 | YN0207400 | Bague | Disponible | Voir la pièce |
| 41 | N5006800 | Epaisseur | Disponible | Voir la pièce |
| 42 | N1482600 | Ecrou | Disponible | Voir la pièce |
| 43 | N4418000 | Rondelle | Disponible | Voir la pièce |
| 44 | F0015541M | Corps fraise | Nous contacter | Voir la pièce |
| 45 | YN1263201 | Roulement | Disponible | Voir la pièce |
| 46 | 3024020R | Bague seeger | Disponible | Voir la pièce |
| 47 | YN5254000 | Bouchon huile | Disponible | Voir la pièce |
| 48 | N6294400 | Vis | Disponible | Voir la pièce |
| 49 | YF0015590 | Couvercle | Nous contacter | Voir la pièce |
| 50 | YN6255400 | Vis | Disponible | Voir la pièce |
| 51 | 68320090 | Marque | Nous contacter | Voir la pièce |
| 52 | YN1457570 | Ecrou | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 3801027R | Vis | Disponible | Voir la pièce |
| 2 | YF1294702 | Guide | Disponible | Voir la pièce |
| 3 | YN3118700 | Ressort | Disponible | Voir la pièce |
| 4 | YF1054710 | Obturateur | Disponible | Voir la pièce |
| 5 | YN2605600 | Graisseur | Disponible | Voir la pièce |
| 6 | 69212006 | Long quickfit coupling | Disponible | Voir la pièce |
| 6 | YL0100700 | Quickfit | Non reliée | |
| 7 | 3801022R | Vis | Non reliée | |
| 8 | N4924000R | Silenbloc | Nous contacter | Voir la pièce |
| 8 | N4924000R | Silenbloc | Nous contacter | Voir la pièce |
| 9 | F1073358C | Support | Disponible | Voir la pièce |
| 10 | YN1263201 | Roulement | Disponible | Voir la pièce |
| 11 | 3024020R | Bague seeger | Disponible | Voir la pièce |
| 12 | YN4358110 | Rondelle | Disponible | Voir la pièce |
| 13 | YN1470500 | Ecrou | Disponible | Voir la pièce |
| 14 | YN4387700 | Rondelle | Disponible | Voir la pièce |
| 15 | YN2605600 | Graisseur | Disponible | Voir la pièce |
| 16 | YN1271100 | Roulement | Nous contacter | Voir la pièce |
| 16 | YN1271100 | Roulement | Nous contacter | Voir la pièce |
| 17 | YF1073106 | Arbre | Disponible | Voir la pièce |
| 18 | N1270400 | Roulement | Nous contacter | Voir la pièce |
| 19 | YN0136800 | Bague seeger | Disponible | Voir la pièce |
| 20 | YF1073145 | Entretoise | Disponible | Voir la pièce |
| 21 | YF1073105 | Tête | Disponible | Voir la pièce |
| 22 | N1258301 | Roulement | Disponible | Voir la pièce |
| 23 | YN0207500 | Bague | Disponible | Voir la pièce |
| 24 | YN4429200 | Rondelle | Disponible | Voir la pièce |
| 25 | YN0130000 | Bague seeger | Disponible | Voir la pièce |
| 26 | F1073513R | Fourchette à partir du num 43583 | Non reliée | |
| 27 | YN2605600 | Graisseur | Disponible | Voir la pièce |
| 28 | N6399710 | Vis | Disponible | Voir la pièce |
| 29 | 3916012R | Rondelle | Disponible | Voir la pièce |
| 30 | YF1303126 | Support | Nous contacter | Voir la pièce |
| 31 | YF1073372 | Rondelle | Disponible | Voir la pièce |
| 32 | N6320500 | Vis | Disponible | Voir la pièce |
| 33 | N2101600 | Ecrou | Disponible | Voir la pièce |
| 34 | N5002850R | Entretoise | Non reliée | |
| 35 | YN1261350 | Roulement | Disponible | Voir la pièce |
| 36 | YF1073190 | Entretoise | Disponible | Voir la pièce |
| 37 | F1073191R | Axe | Non reliée | |
| 38 | YF1073375 | Bielle | Disponible | Voir la pièce |
| 39 | 3916012R | Rondelle | Disponible | Voir la pièce |
| 40 | YN1470200 | Ecrou | Nous contacter | Voir la pièce |
| 41 | 3819013R | Grower | Disponible | Voir la pièce |
| 42 | 3916012R | Rondelle | Disponible | Voir la pièce |
| 43 | YN5005400 | Butée | Disponible | Voir la pièce |
| 44 | L0038100 | Entretoise | Nous contacter | Voir la pièce |
| 45 | YF1073260 | Axe de commande | Disponible | Voir la pièce |
| 46 | N1474500R | Ecrou | Non reliée | |
| 47 | YF1294701 | Plaquette | Disponible | Voir la pièce |
| 48 | 3914008R | Ecrou | Disponible | Voir la pièce |
| 49 | YF1294700 | Levier | Disponible | Voir la pièce |
| 50 | 3049016R | Bague or | Disponible | Voir la pièce |
| 51 | P0001289 | Kit support | Disponible | Voir la pièce |
| 52 | YK7035045 | O-ring | Nous contacter | Voir la pièce |
| 53 | YN5265900 | Bouchon | Disponible | Voir la pièce |
| 54 | L0105500 | Set (counterweight) mechanical mouvement | Disponible | Voir la pièce |
| 55 | 3806031 | Vis | Disponible | Voir la pièce |
| 56 | YPA001784 | Ensemble (capots) | Disponible | Voir la pièce |
| 57 | 68670016R | Marque | Disponible | Voir la pièce |
| 58 | 68910006 | Marque | Nous contacter | Voir la pièce |
| 59 | 68910007 | Marque | Nous contacter | Voir la pièce |
| 60 | N6399710 | Vis | Disponible | Voir la pièce |
| 61 | L0081100 | Epaisseur | Nous contacter | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|

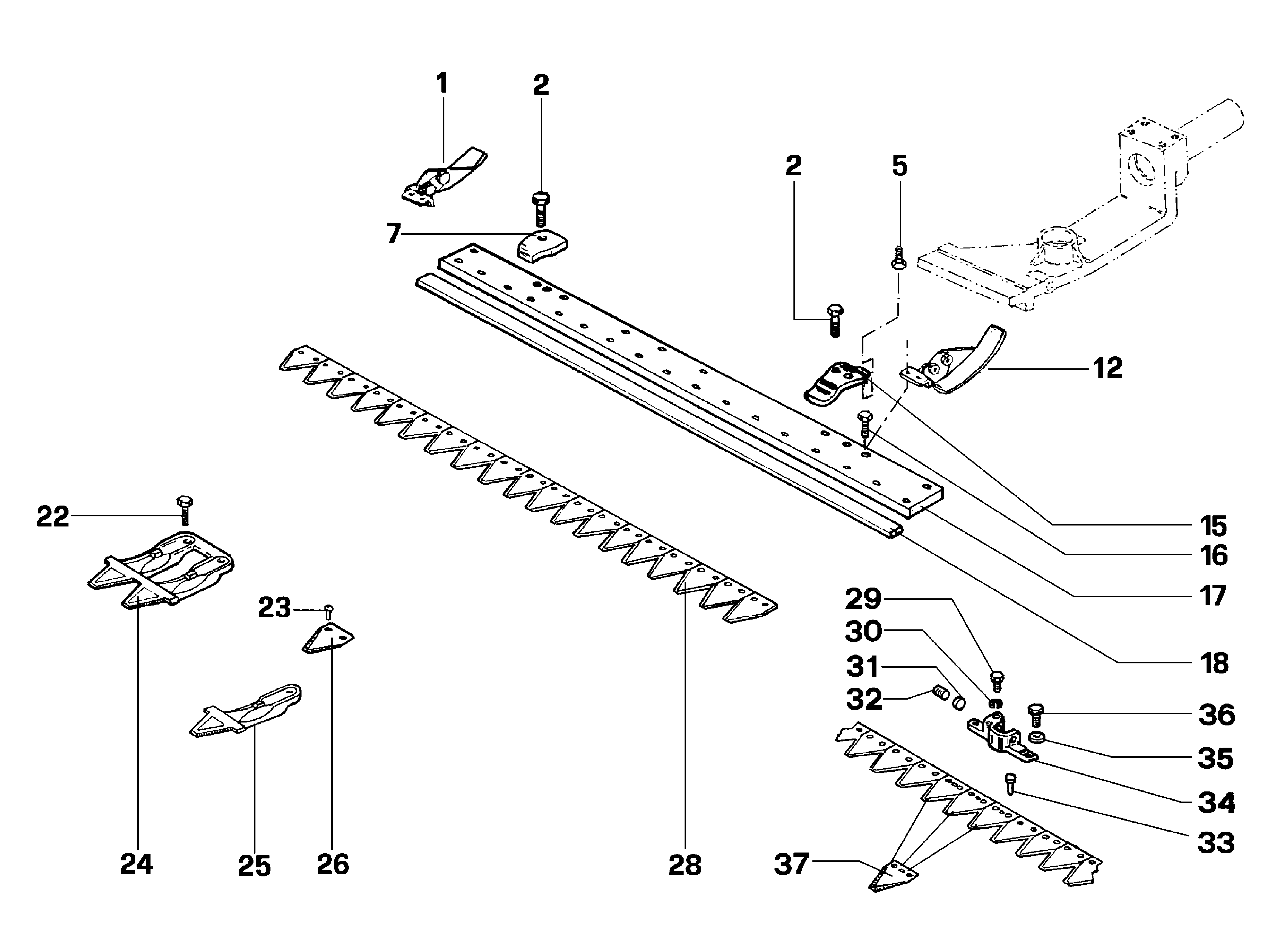

| 1 | YF1303153 | Patin barre de coupe oct2000-> | Nous contacter | Voir la pièce |
| 2 | YN6332800 | Vis | Disponible | Voir la pièce |
| 2 | YN6332800 | Vis | Disponible | Voir la pièce |
| 5 | N6245800 | Vis | Disponible | Voir la pièce |
| 7 | YF0582687 | Plaquette | Nous contacter | Voir la pièce |
| 12 | YF1303153 | Patin barre de coupe oct2000-> | Nous contacter | Voir la pièce |
| 15 | F1113112R | Etrier | Non reliée | |
| 16 | N6321250 | Vis à partir de oct.2000- | Disponible | Voir la pièce |
| 17 | F1303116 | Plaquette | Nous contacter | Voir la pièce |
| 17 | F1303117 | Plaquette | Nous contacter | Voir la pièce |
| 17 | F1303118 | Plaquette | Nous contacter | Voir la pièce |
| 18 | 69220017 | Tige | Disponible | Voir la pièce |
| 18 | F0591593R | Barre 1270 | Non reliée | |
| 18 | F0712027 | Barre 950 | Nous contacter | Voir la pièce |
| 22 | YN6322000 | Vis | Disponible | Voir la pièce |
| 23 | YN0886600 | Rivet | Disponible | Voir la pièce |
| 24 | F0582688R | Jeu de dents | Nous contacter | Voir la pièce |
| 24 | F1113114 | Dent de barre de coupe | Disponible | Voir la pièce |
| 25 | F1113114 | Dent de barre de coupe | Disponible | Voir la pièce |
| 26 | F1073216R | Lame | Disponible | Voir la pièce |
| 28 | YF1073276 | Lame barre de coupe 1150 | Disponible | Voir la pièce |
| 28 | YF1073277 | Lame 1270 | Disponible | Voir la pièce |
| 28 | YF1073349 | Lame 950 | Disponible | Voir la pièce |
| 29 | YN6262200 | Vis | Disponible | Voir la pièce |
| 30 | 3819013R | Grower | Disponible | Voir la pièce |
| 31 | YF1073364 | Pastille | Disponible | Voir la pièce |
| 32 | N6433900R | Vis chc | Non reliée | |
| 33 | F1073261 | Rivet | Disponible | Voir la pièce |
| 34 | YF1073363B | Entraineur | Disponible | Voir la pièce |
| 35 | 3819013R | Grower | Disponible | Voir la pièce |
| 36 | 3806063R | Vis | Nous contacter | Voir la pièce |
| 37 | YF1073273 | Section de lame | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|

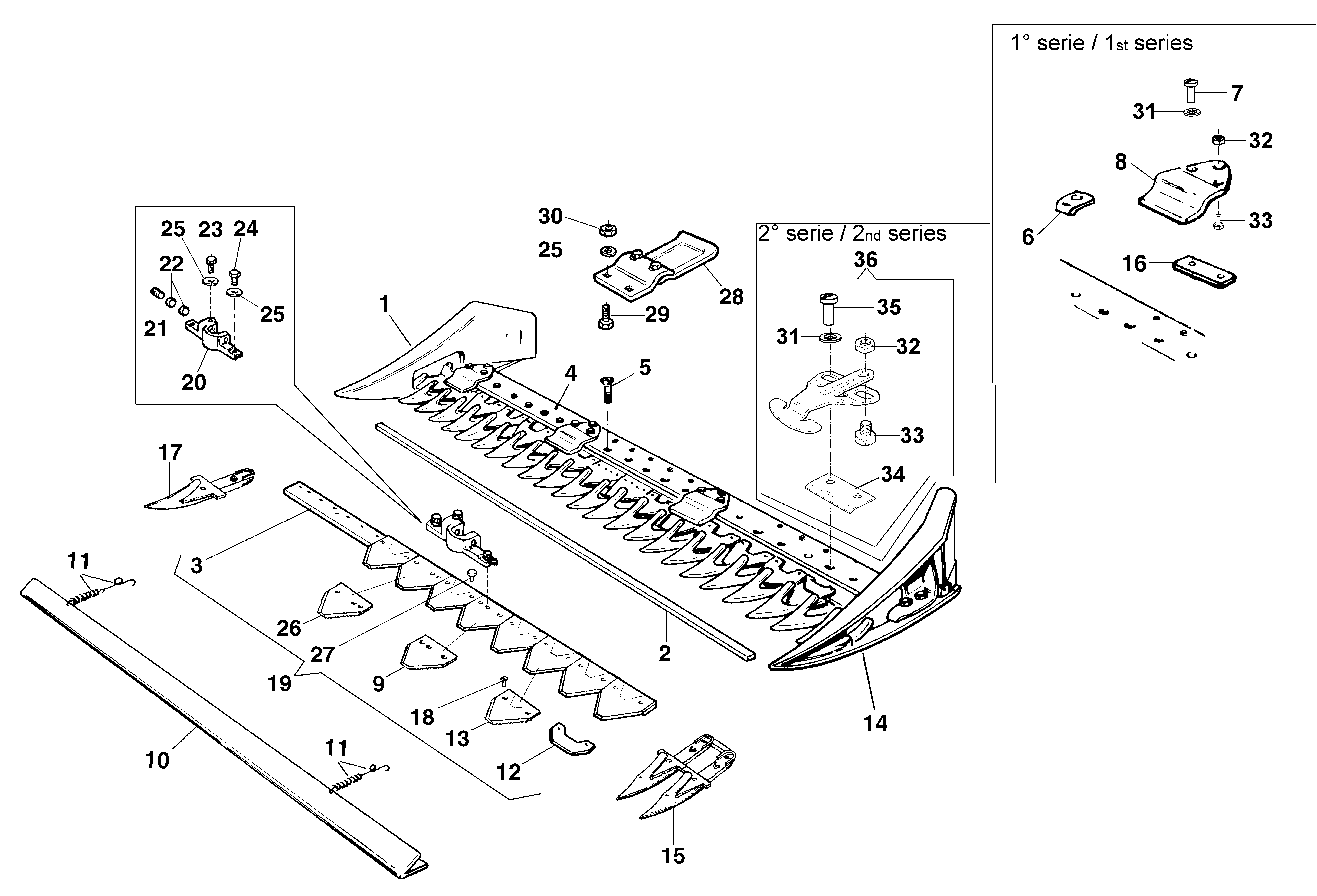

| 1 | 69229098 | Pair of directional guides for cutterbar | Disponible | Voir la pièce |
| 2 | 69220017 | Tige | Disponible | Voir la pièce |
| 3 | 69220023 | Tige | Nous contacter | Voir la pièce |
| 4 | F1303117 | Plaquette | Nous contacter | Voir la pièce |
| 5 | YN6325400 | Vis | Disponible | Voir la pièce |
| 6 | 69220018 | Support | Nous contacter | Voir la pièce |
| 7 | 3906099 | Vis | Disponible | Voir la pièce |
| 8 | 69220047 | Jeu serre lame | Nous contacter | Voir la pièce |
| 9 | F1073377R | Section d. | Disponible | Voir la pièce |
| 10 | 69220020 | Protection | Nous contacter | Voir la pièce |
| 11 | 69220022 | Ressort | Nous contacter | Voir la pièce |
| 11 | 69220022 | Ressort | Nous contacter | Voir la pièce |
| 12 | F1073317 | Plaquette | Nous contacter | Voir la pièce |
| 13 | YF0582091 | Lame | Disponible | Voir la pièce |
| 14 | 69229098 | Pair of directional guides for cutterbar | Disponible | Voir la pièce |
| 15 | F0582688R | Jeu de dents | Nous contacter | Voir la pièce |
| 16 | LS621107 | Spacer | Nous contacter | Voir la pièce |
| 17 | F0582738 | Dent | Nous contacter | Voir la pièce |
| 18 | YN0886600 | Rivet | Disponible | Voir la pièce |
| 19 | YF1073383 | Lame 950 | Disponible | Voir la pièce |
| 19 | YF1073384 | Lame | Disponible | Voir la pièce |
| 19 | YF1073385 | Lame 1270 | Nous contacter | Voir la pièce |
| 19 | YF1073386 | Lame | Nous contacter | Voir la pièce |
| 20 | YF1073376B | Entraineur | Disponible | Voir la pièce |
| 21 | N6433900R | Vis chc | Non reliée | |
| 22 | YF1073364 | Pastille | Disponible | Voir la pièce |
| 23 | YN6262200 | Vis | Disponible | Voir la pièce |
| 24 | 3806063R | Vis | Nous contacter | Voir la pièce |
| 25 | 3819013R | Grower | Disponible | Voir la pièce |
| 25 | 3819013R | Grower | Disponible | Voir la pièce |
| 25 | 3819013R | Grower | Disponible | Voir la pièce |
| 26 | F1073378R | Lame | Disponible | Voir la pièce |
| 27 | F1073261 | Rivet | Disponible | Voir la pièce |
| 28 | 69220024R | Traîneau complète | Nous contacter | Voir la pièce |
| 29 | 3806070R | Vis | Disponible | Voir la pièce |
| 30 | 320000028R | Ecrou | Nous contacter | Voir la pièce |
| 31 | 3916010R | Rondelle | Disponible | Voir la pièce |
| 31 | 3916010R | Rondelle | Disponible | Voir la pièce |
| 32 | N1462800 | Écrou | Nous contacter | Voir la pièce |
| 32 | N1462800 | Écrou | Nous contacter | Voir la pièce |
| 33 | N6314900 | Vis | Disponible | Voir la pièce |
| 33 | N6314900 | Vis | Disponible | Voir la pièce |
| 34 | LS621197 | Serre lame | Nous contacter | Voir la pièce |
| 35 | N6333300 | Vis | Disponible | Voir la pièce |
| 36 | 69220047 | Jeu serre lame | Nous contacter | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|

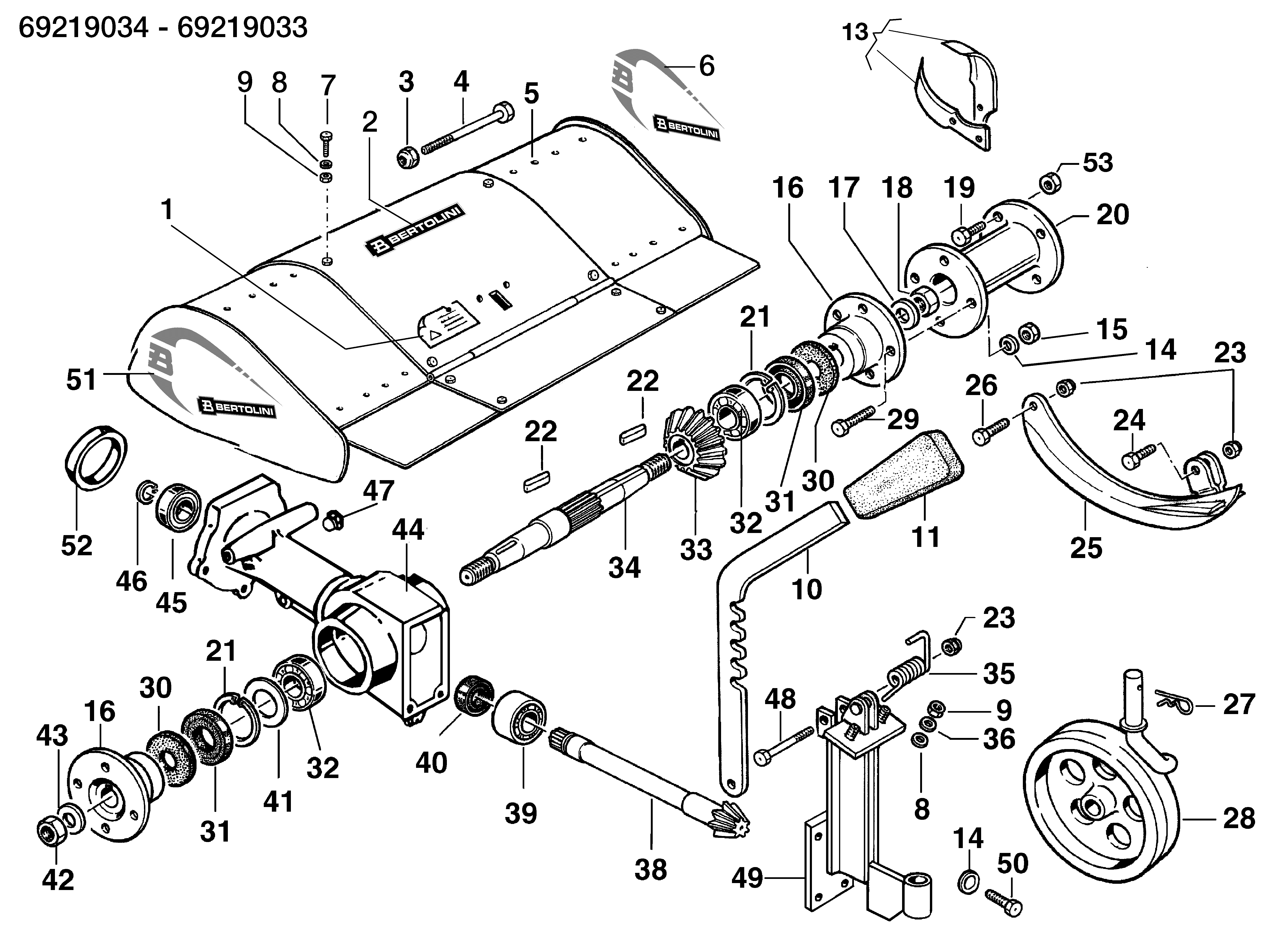

| 1 | F0015577 | Marque (danger) | Nous contacter | Voir la pièce |
| 2 | 68920009 | Marque | Nous contacter | Voir la pièce |
| 3 | YN1476760 | Ecrou | Disponible | Voir la pièce |
| 4 | N6433770 | Vis | Disponible | Voir la pièce |
| 5 | PA001835 | Capot | Nous contacter | Voir la pièce |
| 5 | PA001934 | Capot | Nous contacter | Voir la pièce |
| 6 | 68320089 | Marque | Nous contacter | Voir la pièce |
| 7 | 3806063R | Vis | Nous contacter | Voir la pièce |
| 8 | 3916009R | Rondelle | Disponible | Voir la pièce |
| 8 | 3916009R | Rondelle | Disponible | Voir la pièce |
| 9 | 320000028R | Ecrou | Nous contacter | Voir la pièce |
| 9 | 320000028R | Ecrou | Nous contacter | Voir la pièce |
| 10 | YF0015591 | Tige | Disponible | Voir la pièce |
| 11 | N2840490 | Poignée | Disponible | Voir la pièce |
| 13 | R0000136 | Kit couteaux | Non reliée | |
| 13 | R0000138 | Kit couteaux | Non reliée | |
| 14 | YN4366600 | Rondelle | Disponible | Voir la pièce |
| 14 | YN4366600 | Rondelle | Disponible | Voir la pièce |
| 15 | YN1457300 | Écrou | Disponible | Voir la pièce |
| 16 | 69210246R | Support | Disponible | Voir la pièce |
| 16 | 69210246R | Support | Disponible | Voir la pièce |
| 16 | F0015547 | Support | Disponible | Voir la pièce |
| 16 | F0015547 | Support | Disponible | Voir la pièce |
| 17 | N4418000 | Rondelle | Disponible | Voir la pièce |
| 18 | N1482500R | Ecrou | Disponible | Voir la pièce |
| 19 | 322000001R | Vis | Disponible | Voir la pièce |
| 19 | N6262100 | Vis | Disponible | Voir la pièce |
| 20 | 69210039R | Entretoise | Disponible | Voir la pièce |
| 20 | 69210272R | Entretoise | Disponible | Voir la pièce |
| 21 | YN0136800 | Bague seeger | Disponible | Voir la pièce |
| 21 | YN0136800 | Bague seeger | Disponible | Voir la pièce |
| 22 | YN0652200 | Clef | Disponible | Voir la pièce |
| 22 | YN0652200 | Clef | Disponible | Voir la pièce |
| 23 | YN1458020 | Ecrou | Disponible | Voir la pièce |
| 23 | YN1458020 | Ecrou | Disponible | Voir la pièce |
| 24 | 3933034AR | Vis | Nous contacter | Voir la pièce |
| 25 | 69210240R | Couteau | Disponible | Voir la pièce |
| 26 | 3806067R | Vis | Disponible | Voir la pièce |
| 27 | N5149700 | Goupille | Disponible | Voir la pièce |
| 28 | Z0020368 | Support wheel | Disponible | Voir la pièce |
| 29 | N6274000 | Vis | Disponible | Voir la pièce |
| 30 | YF0013525 | Feutre | Non reliée | |
| 30 | YF0013525 | Feutre | Non reliée | |
| 31 | YN0210050 | Joint | Non reliée | |
| 31 | YN0210050 | Joint | Non reliée | |
| 32 | YN1270701 | Roulement | Nous contacter | Voir la pièce |
| 32 | YN1270701 | Roulement | Nous contacter | Voir la pièce |
| 33 | F0015582R | Couronne | Non reliée | |
| 34 | YF0013531 | Arbre | Disponible | Voir la pièce |
| 35 | F0015587 | Ressort | Disponible | Voir la pièce |
| 36 | 3819013R | Grower | Disponible | Voir la pièce |
| 38 | YF0015581 | Pignon | Disponible | Voir la pièce |
| 39 | N1264051 | Roulement | Disponible | Voir la pièce |
| 40 | YN0207400 | Bague | Disponible | Voir la pièce |
| 41 | N5006800 | Epaisseur | Disponible | Voir la pièce |
| 42 | N1482600 | Ecrou | Disponible | Voir la pièce |
| 43 | N4418000 | Rondelle | Disponible | Voir la pièce |
| 44 | F0015608 | Fraise | Nous contacter | Voir la pièce |
| 45 | YN1263201 | Roulement | Disponible | Voir la pièce |
| 46 | 3024020R | Bague seeger | Disponible | Voir la pièce |
| 47 | YN5254000 | Bouchon huile | Disponible | Voir la pièce |
| 48 | N6294400 | Vis | Disponible | Voir la pièce |
| 49 | F0015607 | Couvercle | Disponible | Voir la pièce |
| 50 | YN6255400 | Vis | Disponible | Voir la pièce |
| 51 | 68320090 | Marque | Nous contacter | Voir la pièce |
| 52 | YF0013529 | Bague | Nous contacter | Voir la pièce |
| 53 | YN1457570 | Ecrou | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|

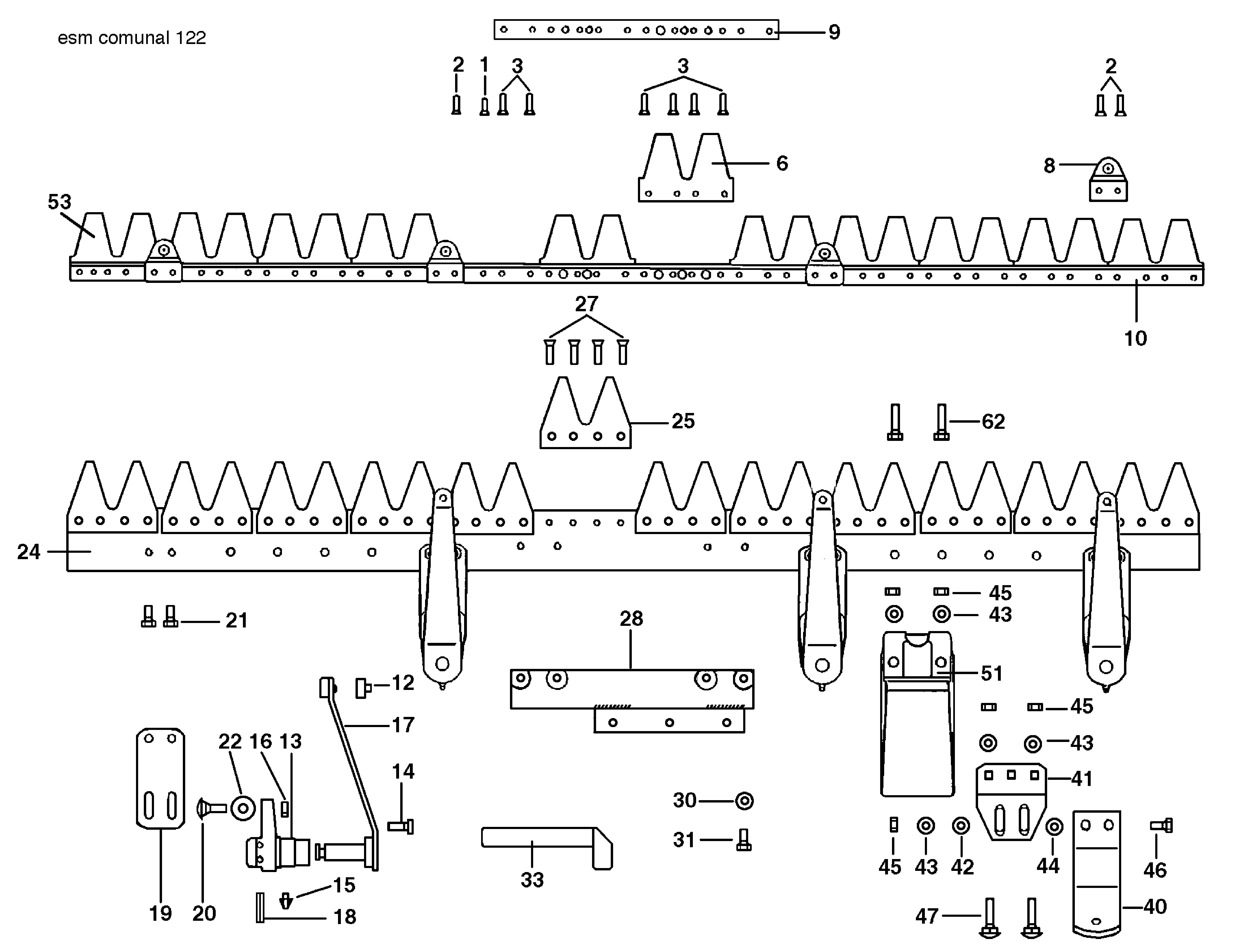

| 1 | R1504705 | Rivet | Disponible | Voir la pièce |
| 2 | R1504706R | Rivet | Non reliée | |
| 2 | R1504706R | Rivet | Non reliée | |
| 3 | F1073441 | Rivet | Nous contacter | Voir la pièce |
| 3 | F1073441 | Rivet | Nous contacter | Voir la pièce |
| 6 | R1504709 | Lame de taille (double) | Nous contacter | Voir la pièce |
| 8 | R1504764 | Support | Nous contacter | Voir la pièce |
| 9 | F1073438 | Renforcement | Nous contacter | Voir la pièce |
| 10 | YF1073409 | Lame de taille cm.122 | Nous contacter | Voir la pièce |
| 12 | R1504773 | Douille | Disponible | Voir la pièce |
| 13 | R1504768 | Support | Disponible | Voir la pièce |
| 14 | R1504769 | Vis | Nous contacter | Voir la pièce |
| 15 | R1504770 | Graisseur | Disponible | Voir la pièce |
| 16 | R1504723 | Écrou | Disponible | Voir la pièce |
| 17 | R1504772 | Bras oscillant | Disponible | Voir la pièce |
| 18 | R1504771 | Goupille | Disponible | Voir la pièce |
| 19 | F1073436 | Plaquette | Disponible | Voir la pièce |
| 20 | F1073442 | Vis | Disponible | Voir la pièce |
| 21 | YN6249300 | Vis | Disponible | Voir la pièce |
| 22 | 3916010R | Rondelle | Disponible | Voir la pièce |
| 24 | F1073417 | Dos (barre) | Nous contacter | Voir la pièce |
| 25 | F1073456 | Dent (double) | Disponible | Voir la pièce |
| 27 | N0892500R | Rivet | Non reliée | |
| 28 | F1073401 | Plaque d | Nous contacter | Voir la pièce |
| 30 | YN4365400 | Rondelle | Disponible | Voir la pièce |
| 31 | YN6254600 | Vis | Disponible | Voir la pièce |
| 33 | F1073415 | Levier (montage) | Nous contacter | Voir la pièce |
| 40 | F1073428 | Patin | Disponible | Voir la pièce |
| 41 | F1073430 | Support (patin) | Disponible | Voir la pièce |
| 42 | 3916008R | Rondelle | Non reliée | |
| 43 | YN4365400 | Rondelle | Disponible | Voir la pièce |
| 43 | YN4365400 | Rondelle | Disponible | Voir la pièce |
| 43 | YN4365400 | Rondelle | Disponible | Voir la pièce |
| 44 | F1073443 | Rondelle | Disponible | Voir la pièce |
| 45 | R1504723 | Écrou | Disponible | Voir la pièce |
| 45 | R1504723 | Écrou | Disponible | Voir la pièce |
| 45 | R1504723 | Écrou | Disponible | Voir la pièce |
| 46 | 3806067R | Vis | Disponible | Voir la pièce |
| 47 | R1504720 | Vis | Nous contacter | Voir la pièce |
| 51 | F1073432 | Patin de glissement | Nous contacter | Voir la pièce |
| 53 | YF1073409 | Lame de taille cm.122 | Nous contacter | Voir la pièce |
| 62 | 3806070R | Vis | Disponible | Voir la pièce |

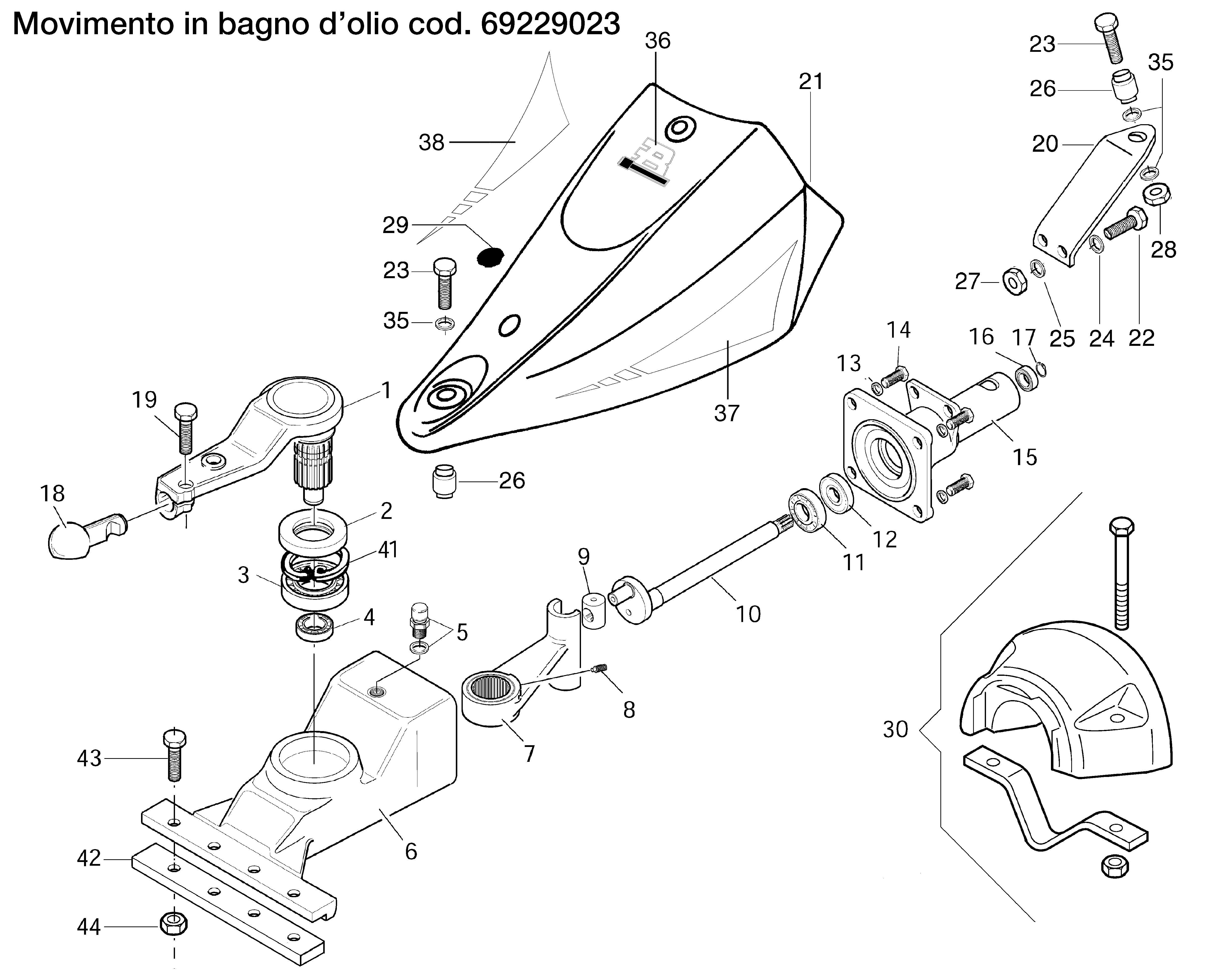

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 69220069R | Bielle | Non reliée | |
| 2 | YN0222805 | Bague | Disponible | Voir la pièce |
| 3 | YN1289200 | Roulement | Disponible | Voir la pièce |
| 4 | YN1263701 | Roulement | Nous contacter | Voir la pièce |
| 5 | YK4101420 | Bouchon | Disponible | Voir la pièce |
| 6 | F1303100B | Demi-boite | Non reliée | |
| 7 | F1303102DR | Bielle | Nous contacter | Voir la pièce |
| 8 | N6251000R | Vis | Non reliée | |
| 9 | YF1303106 | Interrupteur | Disponible | Voir la pièce |
| 10 | F1303108R | Arbre | Non reliée | |
| 11 | YN1272501 | Roulement | Disponible | Voir la pièce |
| 12 | YN0210045 | Anneau | Disponible | Voir la pièce |
| 13 | 3819014R | Grower | Disponible | Voir la pièce |
| 14 | 3806094R | Vis | Disponible | Voir la pièce |
| 15 | F1303101BR | Couvercle | Nous contacter | Voir la pièce |
| 16 | YN1263201 | Roulement | Disponible | Voir la pièce |
| 17 | 3024020R | Bague seeger | Disponible | Voir la pièce |
| 18 | YF1303155B | Pivot | Disponible | Voir la pièce |
| 19 | 3806094R | Vis | Disponible | Voir la pièce |
| 20 | F1303125 | Support | Disponible | Voir la pièce |
| 21 | YPA001784 | Ensemble (capots) | Disponible | Voir la pièce |
| 22 | 3806067R | Vis | Disponible | Voir la pièce |
| 23 | N6399710 | Vis | Disponible | Voir la pièce |
| 23 | N6399710 | Vis | Disponible | Voir la pièce |
| 24 | 3819013R | Grower | Disponible | Voir la pièce |
| 25 | 3916008R | Rondelle | Non reliée | |
| 26 | N4924000R | Silenbloc | Nous contacter | Voir la pièce |
| 26 | N4924000R | Silenbloc | Nous contacter | Voir la pièce |
| 27 | 320000028R | Ecrou | Nous contacter | Voir la pièce |
| 28 | YN1470200 | Ecrou | Nous contacter | Voir la pièce |
| 29 | YN5265900 | Bouchon | Disponible | Voir la pièce |
| 30 | L0105700 | Jeu (contrepoids) | Disponible | Voir la pièce |
| 35 | 3916012R | Rondelle | Disponible | Voir la pièce |
| 35 | 3916012R | Rondelle | Disponible | Voir la pièce |
| 36 | 68670016R | Marque | Disponible | Voir la pièce |
| 37 | 68910006 | Marque | Nous contacter | Voir la pièce |
| 38 | 68910007 | Marque | Nous contacter | Voir la pièce |
| 41 | N0140800 | Bague seeger | Nous contacter | Voir la pièce |
| 42 | L0081100 | Epaisseur | Nous contacter | Voir la pièce |
| 43 | YN6332800 | Vis | Disponible | Voir la pièce |
| 44 | YN1463650 | Écrou | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | PA001275 | Capot | Nous contacter | Voir la pièce |
| 2 | 68320089 | Marque | Nous contacter | Voir la pièce |
| 2 | F0017021 | Marque | Nous contacter | Voir la pièce |
| 3 | 3806067R | Vis | Disponible | Voir la pièce |
| 4 | 3819013R | Grower | Disponible | Voir la pièce |
| 5 | 320000028R | Ecrou | Nous contacter | Voir la pièce |
| 6 | N6395000 | Vis | Disponible | Voir la pièce |
| 7 | YN1470150 | Écrou | Disponible | Voir la pièce |
| 8 | YF1154702 | Guide | Disponible | Voir la pièce |
| 9 | 3801022R | Vis | Non reliée | |
| 10 | YN4358110 | Rondelle | Disponible | Voir la pièce |
| 11 | YN3118700 | Ressort | Disponible | Voir la pièce |
| 12 | YF1054710 | Obturateur | Disponible | Voir la pièce |
| 14 | 3024020R | Bague seeger | Disponible | Voir la pièce |
| 15 | YN1263201 | Roulement | Disponible | Voir la pièce |
| 16 | YL0100700 | Quickfit | Non reliée | |
| 17 | YN2605600 | Graisseur | Disponible | Voir la pièce |
| 19 | R0000139 | Kit couteaux | Disponible | Voir la pièce |
| 19 | R0000139 | Kit couteaux | Disponible | Voir la pièce |
| 20 | N6272300 | Vis | Disponible | Voir la pièce |
| 20 | N6272300 | Vis | Disponible | Voir la pièce |
| 21 | YN4366600 | Rondelle | Disponible | Voir la pièce |
| 22 | YN1457570 | Ecrou | Disponible | Voir la pièce |
| 22 | YN1457570 | Ecrou | Disponible | Voir la pièce |
| 22 | YN1457570 | Ecrou | Disponible | Voir la pièce |
| 22 | YN1457570 | Ecrou | Disponible | Voir la pièce |
| 23 | L0036100 | Kit rotor spacers 60 cm (can be reduced to 35) | Nous contacter | Voir la pièce |
| 23 | YF0017005 | Entretoise | Disponible | Voir la pièce |
| 24 | YF0017024 | Goupille | Disponible | Voir la pièce |
| 24 | YF0017024 | Goupille | Disponible | Voir la pièce |
| 25 | 3050000R | Bague | Non reliée | |
| 25 | 3050000R | Bague | Non reliée | |
| 26 | N0138000 | Bague seeger | Disponible | Voir la pièce |
| 26 | N0138000 | Bague seeger | Disponible | Voir la pièce |
| 27 | N1274500 | Roulement | Disponible | Voir la pièce |
| 27 | N1274500 | Roulement | Disponible | Voir la pièce |
| 28 | F0017018 | Entretoise | Nous contacter | Voir la pièce |
| 29 | F0017000L | Fraise | Nous contacter | Voir la pièce |
| 30 | F0017017 | Couronne | Disponible | Voir la pièce |
| 31 | YN6249300 | Vis | Disponible | Voir la pièce |
| 31 | YN6249300 | Vis | Disponible | Voir la pièce |
| 32 | YN4364700 | Rondelle | Nous contacter | Voir la pièce |
| 33 | F0017009 | Couvercle | Disponible | Voir la pièce |
| 34 | N5009320 | Epaisseur | Nous contacter | Voir la pièce |
| 34 | N5009330 | Epaisseur | Nous contacter | Voir la pièce |
| 35 | F0017016DR | Arbre | Non reliée | |
| 36 | N0651610 | Clavette | Nous contacter | Voir la pièce |
| 36 | N0651610 | Clavette | Nous contacter | Voir la pièce |
| 36 | N0651700 | Clavette | Disponible | Voir la pièce |
| 36 | N0651700 | Clavette | Disponible | Voir la pièce |
| 37 | L0036100 | Kit rotor spacers 60 cm (can be reduced to 35) | Nous contacter | Voir la pièce |
| 37 | YF0017005 | Entretoise | Disponible | Voir la pièce |
| 38 | YN0207300 | Bague d | Disponible | Voir la pièce |
| 39 | YN1263701 | Roulement | Nous contacter | Voir la pièce |
| 40 | F0017008R | Pignon | Non reliée | |
| 41 | 3806067R | Vis | Disponible | Voir la pièce |
| 42 | YN5276700 | Bouchon | Disponible | Voir la pièce |
| 43 | - | N | Non reliée | |
| 44 | Z0020368 | Support wheel | Disponible | Voir la pièce |
| 45 | N1054500 | Goupille | Disponible | Voir la pièce |
| 46 | YF0015548 | Couteau | Disponible | Voir la pièce |
| 47 | 3806074R | Vis | Disponible | Voir la pièce |
| 48 | F0017019 | Support | Nous contacter | Voir la pièce |
| 49 | YF1294700 | Levier | Disponible | Voir la pièce |
| 50 | 3049016R | Bague or | Disponible | Voir la pièce |
| 51 | 3801027R | Vis | Disponible | Voir la pièce |
| 52 | 3914008R | Ecrou | Disponible | Voir la pièce |
| 53 | YF1294701 | Plaquette | Disponible | Voir la pièce |
| 54 | F0015577 | Marque (danger) | Nous contacter | Voir la pièce |
